2.4m 望远镜远程观测系统设计进展

1. 2.4m望远镜远程观测系统设计进展 陈东 ，韦卡宁，谌俊毅2005/11

2. Part I. 背 景

4. 云南天文台2.4m望远镜： 1、由TTL生产, 具备一个远程观测接口 2、Robotic System：望远镜可以根据事先制订的目标列表，自动按顺序观测。 1）优点： 使用效率高； 节约人力、物力、财力； 2）不足： 目前为裸系统，需人工添加 任务列表并手工提交给它；

5. Part II. 系统设计

6. 用户接口 业务逻辑 评审委员接口 Support Astronomer 接口 系统逻辑结构 数据库 系统使用者 远程观测系统 望远镜 Robotic System

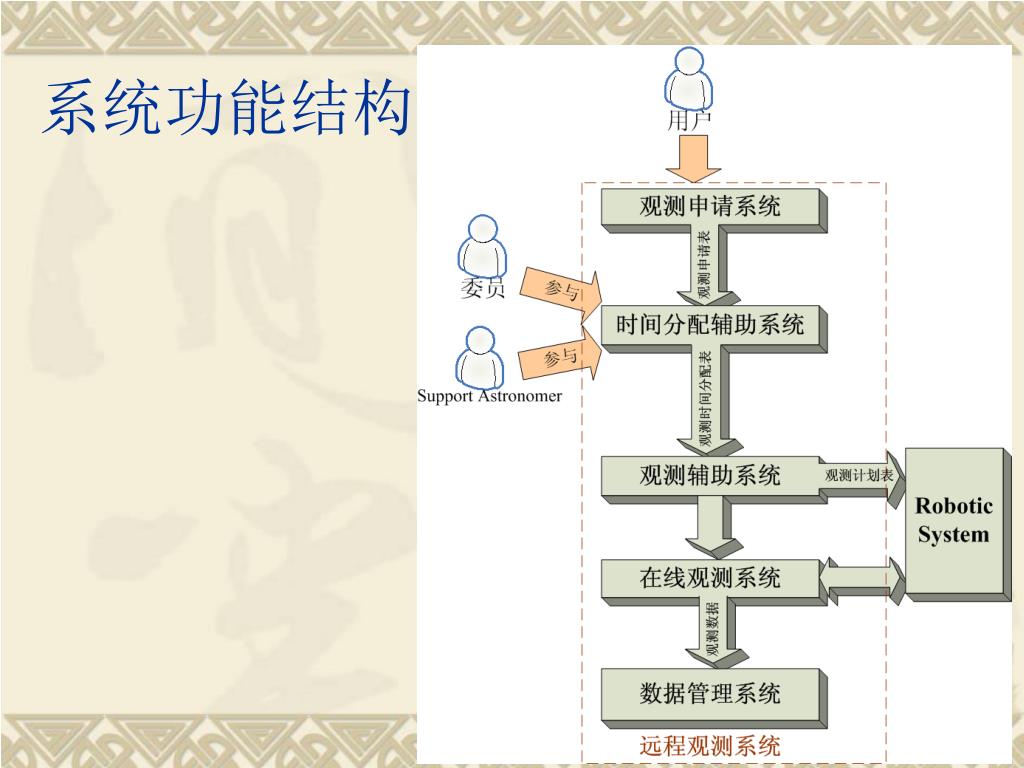

7. 系统功能结构

8. Support astronomer的作用 • 时间分配委员会成员之一 • 联络和通知系统用户和委员 • 接收用户意见，回馈使用中各类问题 • 参与时间分配工作，协调时间冲突 • 系统中的消息发布 • 协助观测

9. 申请通过？ 用户观测流程 申请提交 用户 否 是 观测准备 数据处理 在线观测 一次成功的观测

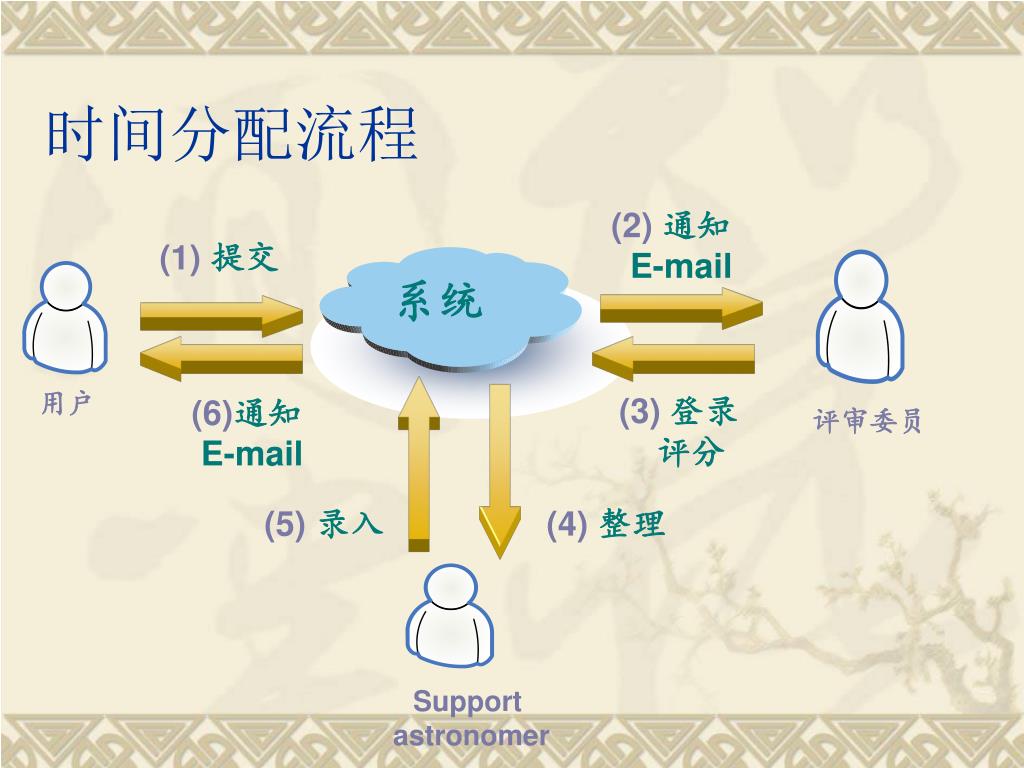

10. 系统 评审委员 Support astronomer 用户 时间分配流程 (2)通知 E-mail (1)提交 (3)登录 评分 (6)通知 E-mail (5)录入 (4)整理

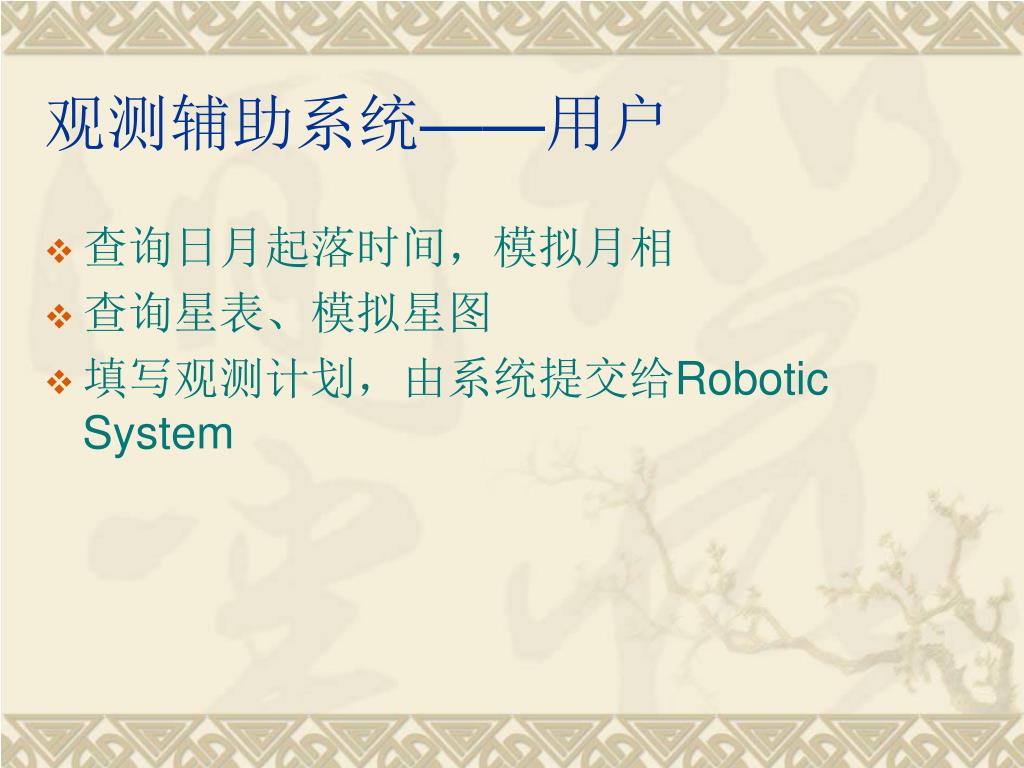

11. 观测辅助系统——用户 • 查询日月起落时间，模拟月相 • 查询星表、模拟星图 • 填写观测计划，由系统提交给Robotic System

12. 在线观测系统——用户 • 监视天气情况 • 监控望远镜或仪器状态 • 更改观测任务计划的顺序 • 监测观测图像质量

13. 系统中的数据表

14. 用户信息表 用户 信息 帐户 信息 单位 姓名 用户 类型 创建 时间 有效 期限 用户名 密码 E-Mail 电话 传真

15. 观测申请表 用户名 申请人 信息 合作者 信息 观测项目 名称 内容 摘要 课题 背景 月夜 及 时间要求 所需 仪器 最佳观测时间 观测目标 列表 本项目现状 及研究计划 时间申请 信息 不可选时间 是否与其它望远镜 同步观测

16. 观测时间分配表 用户名 观测项目名称 观测起始时间 观测终止时间

17. 观测计划表 星等 用户名 源名 赤经 赤纬 曝光 时间 采集 数目 滤光片

18. 观测数据表 观测项目 名称 观测 时间 用户名 观测 日期 FITS 数据

19. 安全策略 • 系统安全 数据库访问权限； 用户操作权限； 用户帐号管理； • 网络安全 加密传输（SSL） 虚拟专用网（VPN）

20. Part III. 进展情况

21. 各子系统进展情况 • 观测申请系统——已完成 • 时间分配辅助系统——正在实现 • 观测辅助系统—— 1）已完成星表\星图子系统； 2）已完成日月升落时间和月相的计算，还未作出 界面； • 在线观测系统——已完成网络气象站 • 数据管理系统——未开始，类似系统曾有实现

25. 谢 谢 ！
