risonanza magnetica

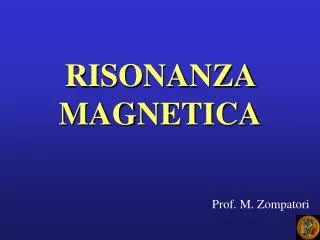

RISONANZA MAGNETICA

Prof. M. Zompatori

slide2
RISONANZA

MAGNETICA

NUCLEARE

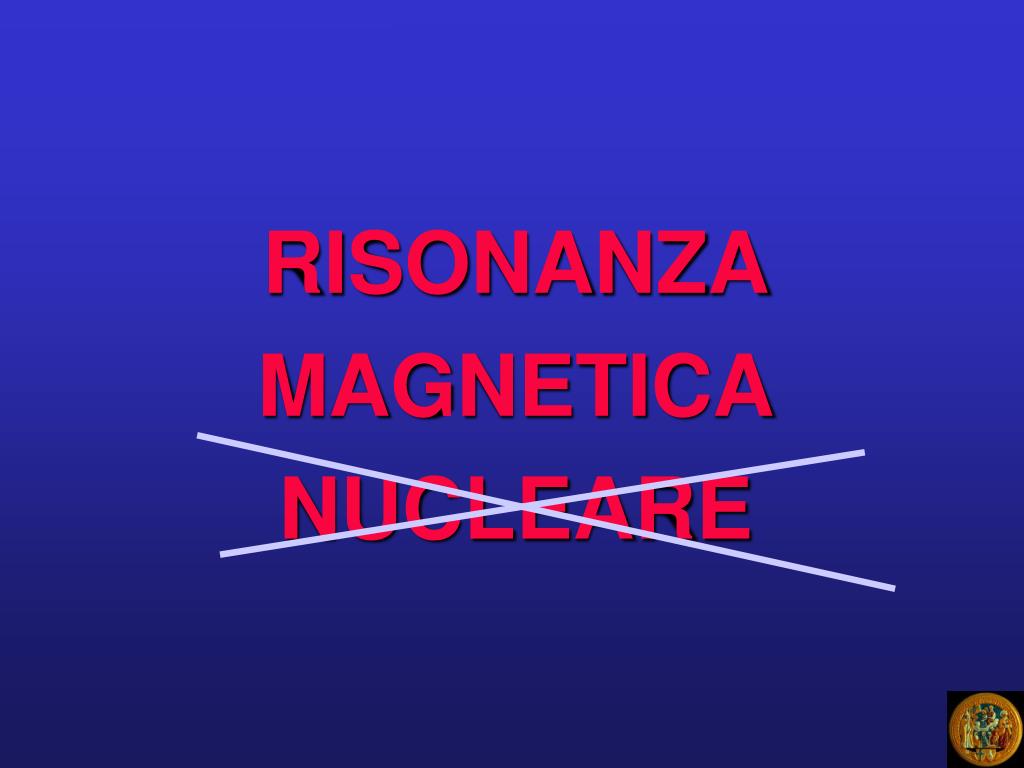

slide3
RISONANZA

MAGNETICA

NUCLEARE

slide4

RM

  • Non utilizza radiazioni ionizzanti
  • Multiparametrica, approccio multiplanare
  • Elevata risoluzione di contrasto
slide5

FASI DI ESECUZIONE ESAME RM

Il paziente è posto in un magnete

E’ inviato impulso RF (onde e.m. ad elevata lunghezza d’onda: ambito delle onde radio)

Viene interrotto impulso RF

Il paziente emette un segnale usato per

La ricostruzione delle immagini

slide6

NUCLEO ATOMICO

Protone

Neutrone

Elettrone

Istituto di Radiologia – Università di Parma

principi tecnici
PRINCIPI TECNICI

Nuclei atomici con proprietà magnetiche:

  • numero dispari di protoni

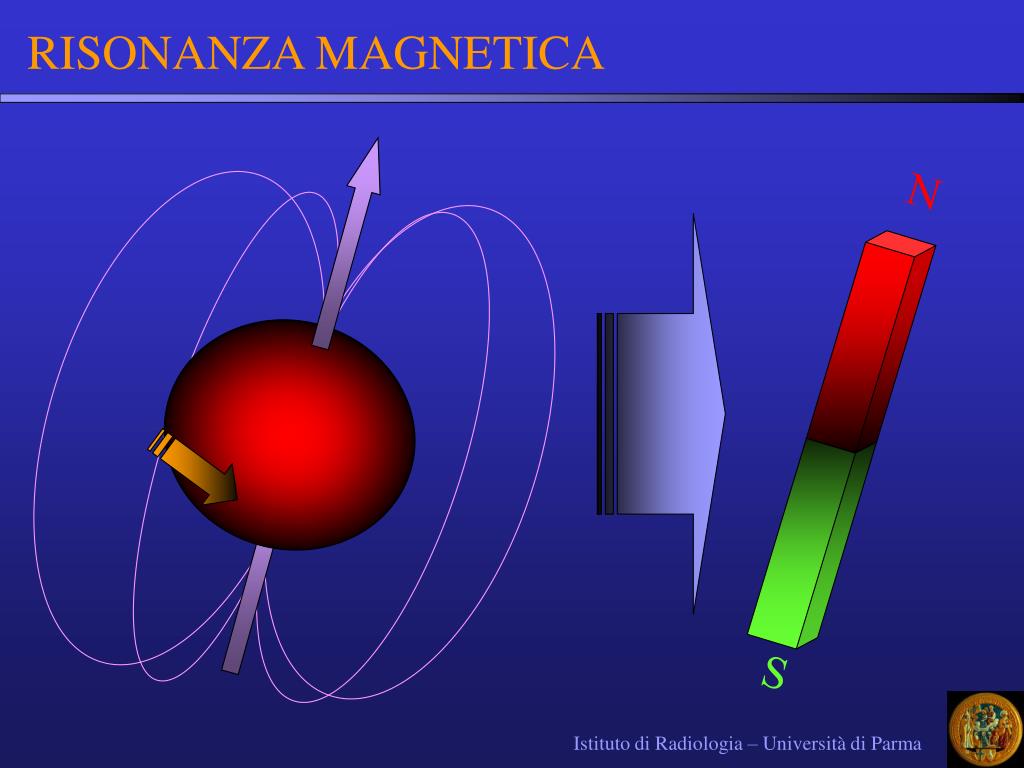

  • possiedono carica ed un impulso rotatorio attorno al proprio asse: spin ≠ 0: dipoli magnetici con un polo N e un polo S
  • nucleo d’H: abbondante in acqua e lipidi (corpo umano: 70% acqua)
  • Altri nuclei: P31, C13, Na23, F19
slide8

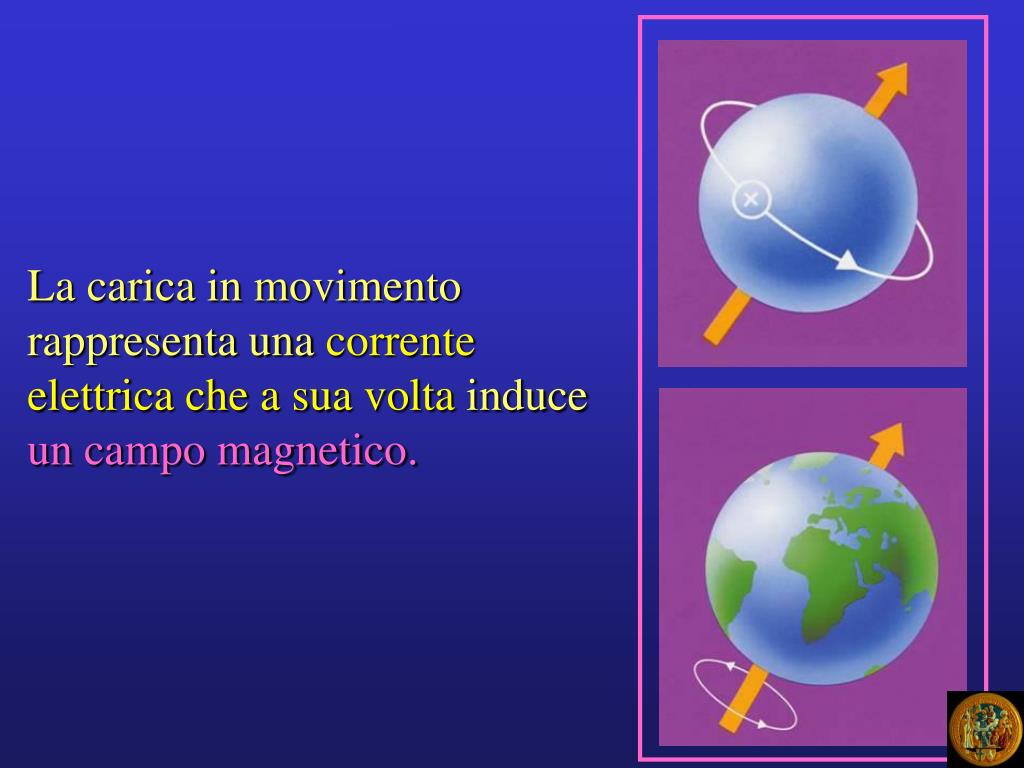

La carica in movimento rappresenta una corrente elettrica che a sua volta induce un campo magnetico.
slide9

N

S

RISONANZA MAGNETICA

Istituto di Radiologia – Università di Parma

slide10

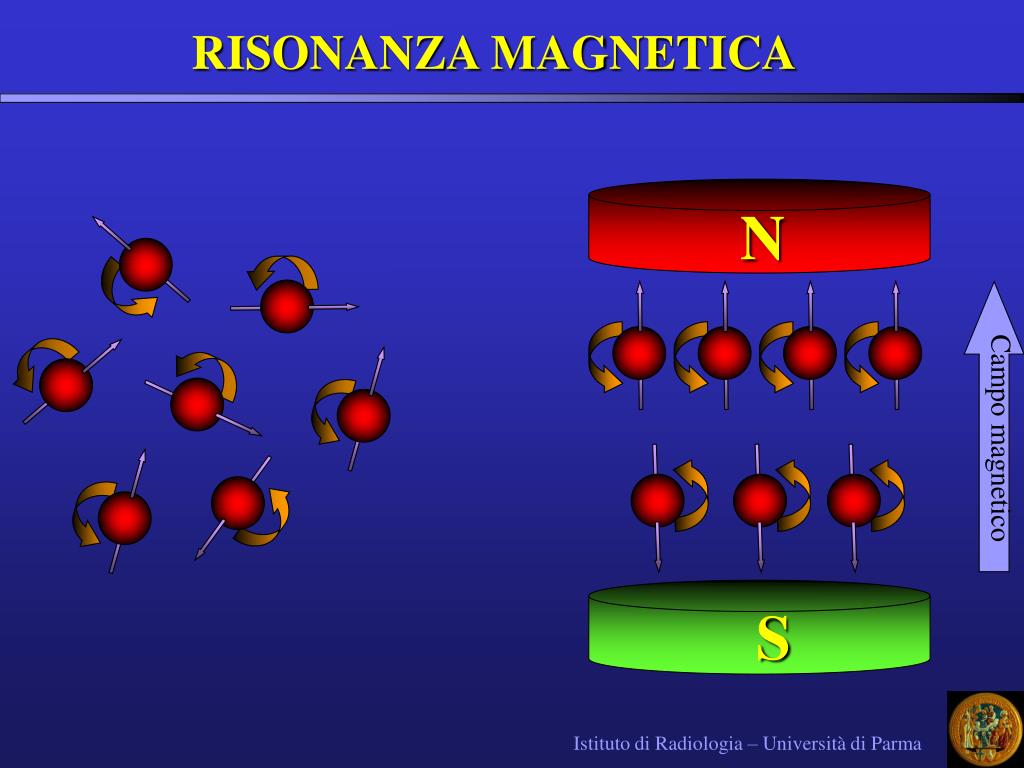

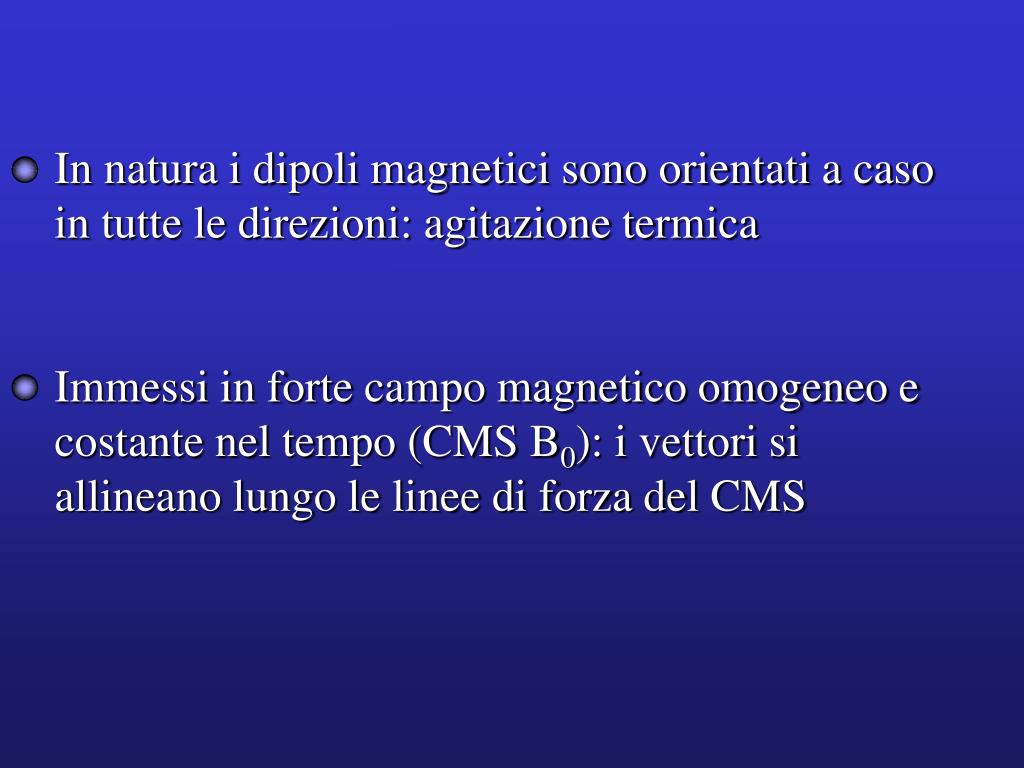

In natura i dipoli magnetici sono orientati a caso in tutte le direzioni: agitazione termica

Immessi in forte campo magnetico omogeneo e costante nel tempo (CMS B0): i vettori si allineano lungo le linee di forza del CMS

slide11

RISONANZA MAGNETICA

N

Campo magnetico

S

Istituto di Radiologia – Università di Parma

slide12
Il verso parallelo è energeticamente favorito: perché a più bassa energia potenzialeLieve prevalenza dell’orientamento parallelo

10.000000

10.000007

slide13

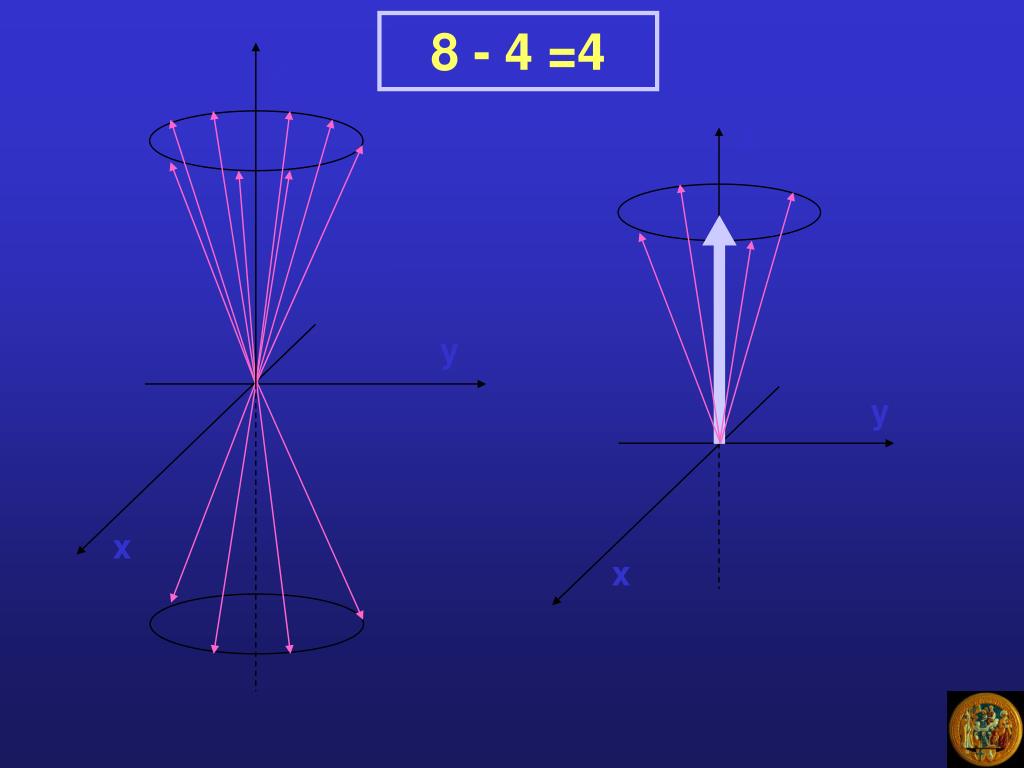

Per restrizioni di natura quantistica l’allineamento

non può essere perfetto:

PRECESSIONE

Protone: moto diprecessioneattorno alla direzione del campo

La frequenza di precessione (di Larmor) è direttamente proporzionale all’intensità del campo magnetico applicato.

SPIN

slide14

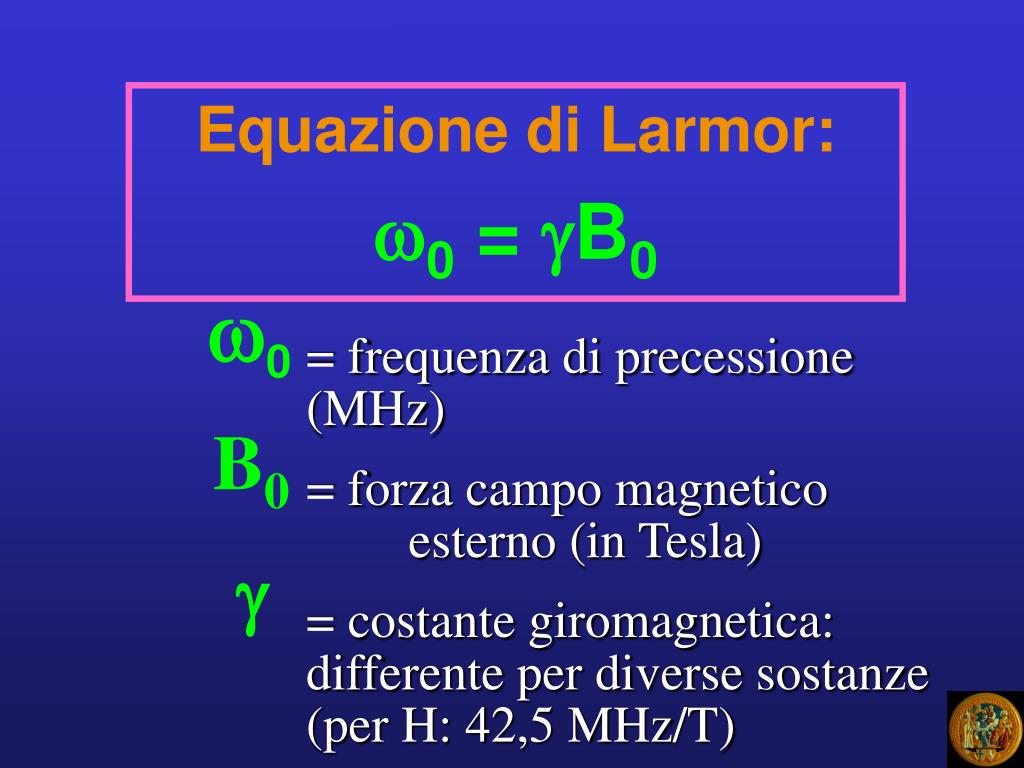

= frequenza di precessione (MHz)

= forza campo magnetico esterno (in Tesla)

= costante giromagnetica: differente per diverse sostanze (per H: 42,5 MHz/T)

Equazione di Larmor:

0 = B0

0

B0

slide15

z

z

y

y

x

x

8 - 4 =4

slide16
La magnetizzazione longitudinale non è direttamente misurabile dal momento che è orientata in direzione parallela al campo magnetico esterno

Abbiamo bisogno di magnetizzazione trasversale al campo magnetico esterno

slide17

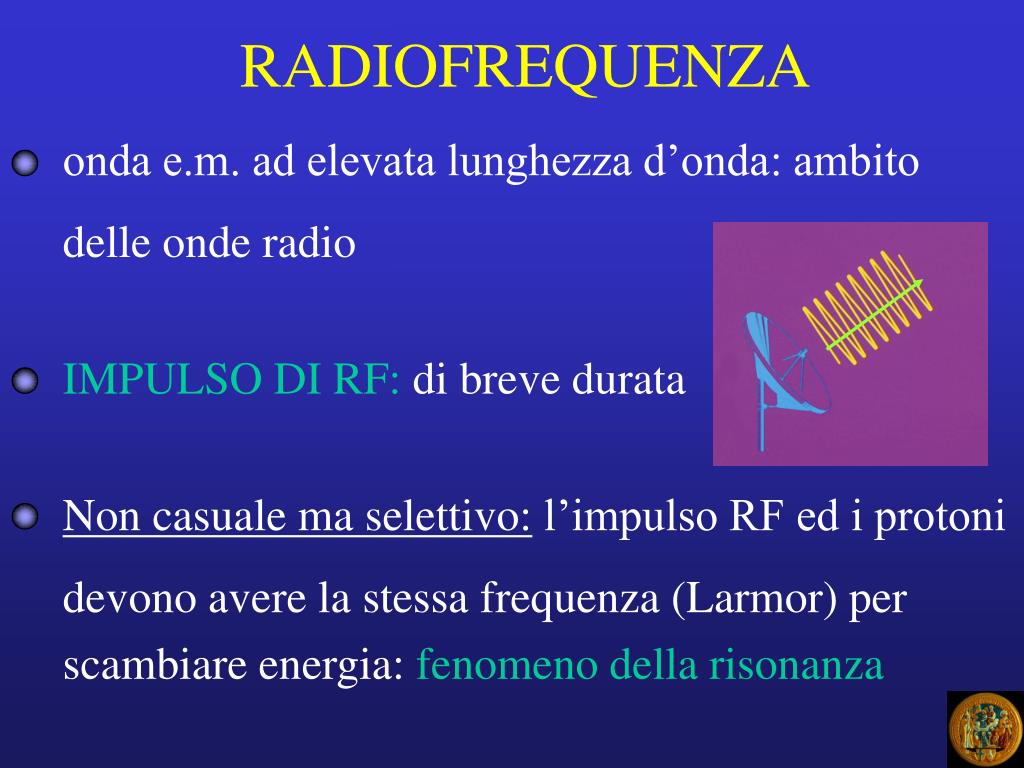

RADIOFREQUENZA

onda e.m. ad elevata lunghezza d’onda: ambito

delle onde radio

IMPULSO DI RF: di breve durata

Non casuale ma selettivo: l’impulso RF ed i protoni

devono avere la stessa frequenza (Larmor) per

scambiare energia: fenomeno della risonanza

slide18

1)

Riduce la magnetizzazione longitudinale: maggior numero di protoni in allineamento antiparallelo

Determina la comparsa di una magnetizzazione trasversale: sincronizzazione dei moti di precessione

L’impulso di radiofrequenza,cedendo energia al sistema, determinadue diversi effetti

2)

slide19

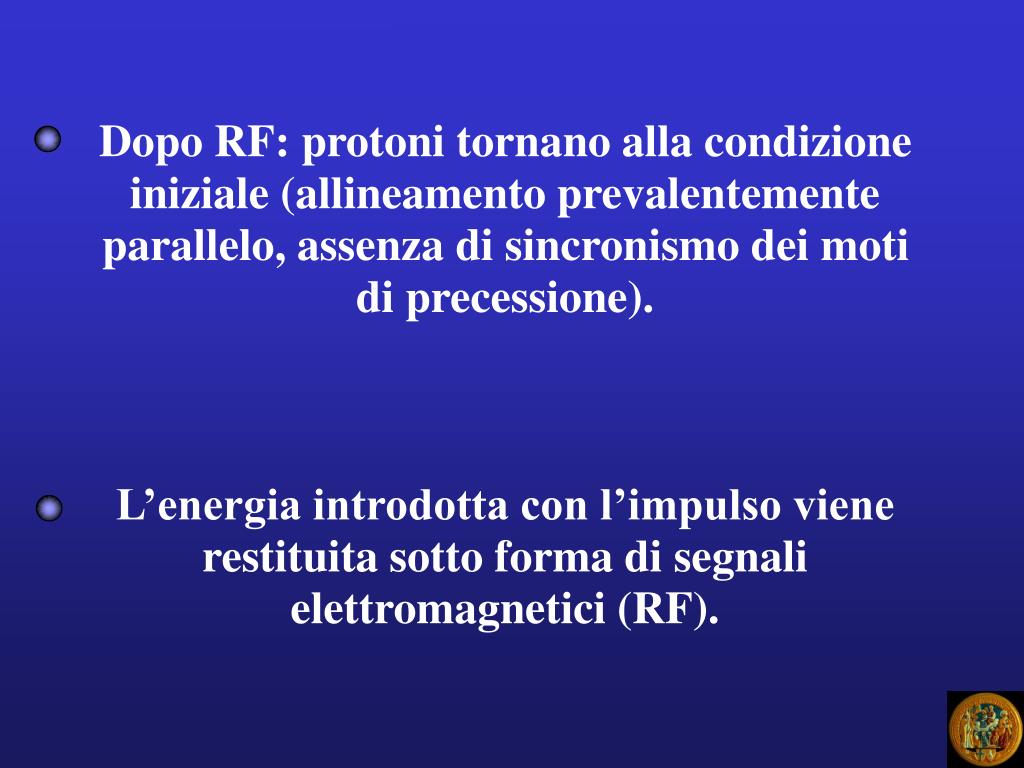

Dopo RF: protoni tornano alla condizione iniziale (allineamento prevalentemente parallelo, assenza di sincronismo dei moti di precessione).

L’energia introdotta con l’impulso viene restituita sotto forma di segnali elettromagnetici (RF).

slide20

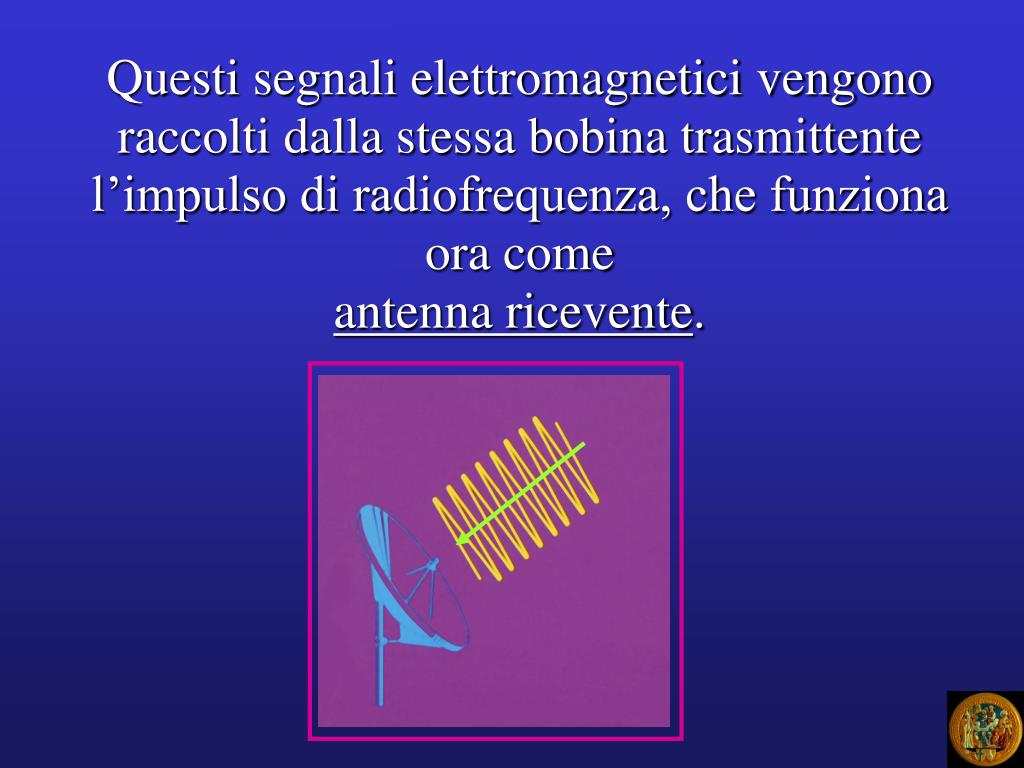

Questi segnali elettromagnetici vengono raccolti dalla stessa bobina trasmittente l’impulso di radiofrequenza, che funziona ora come

antenna ricevente.

slide21
Questo segnale analogico è convertito in digitale e viene fatto corrispondere al segnale proveniente da ciascun voxel in studio un tono di grigio sul pixel corrispondente del video
slide22

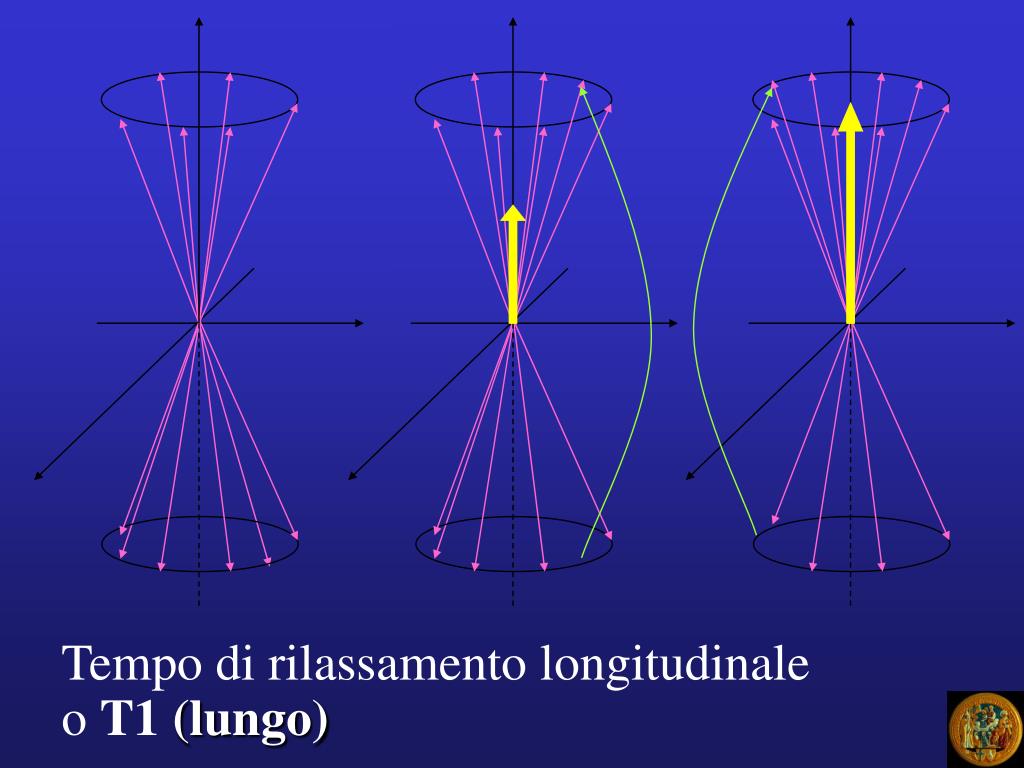

RILASSAMENTO LONGITUDINALE

I protoni cedono l’energia assorbita dalla

RF al mezzo circostante (reticolo o

lattice): rilassamento spin-lattice

Tornano all’allineamento parallelo

T1: tempo necessario per il recupero della magnetizzazione longitudinale

slide24

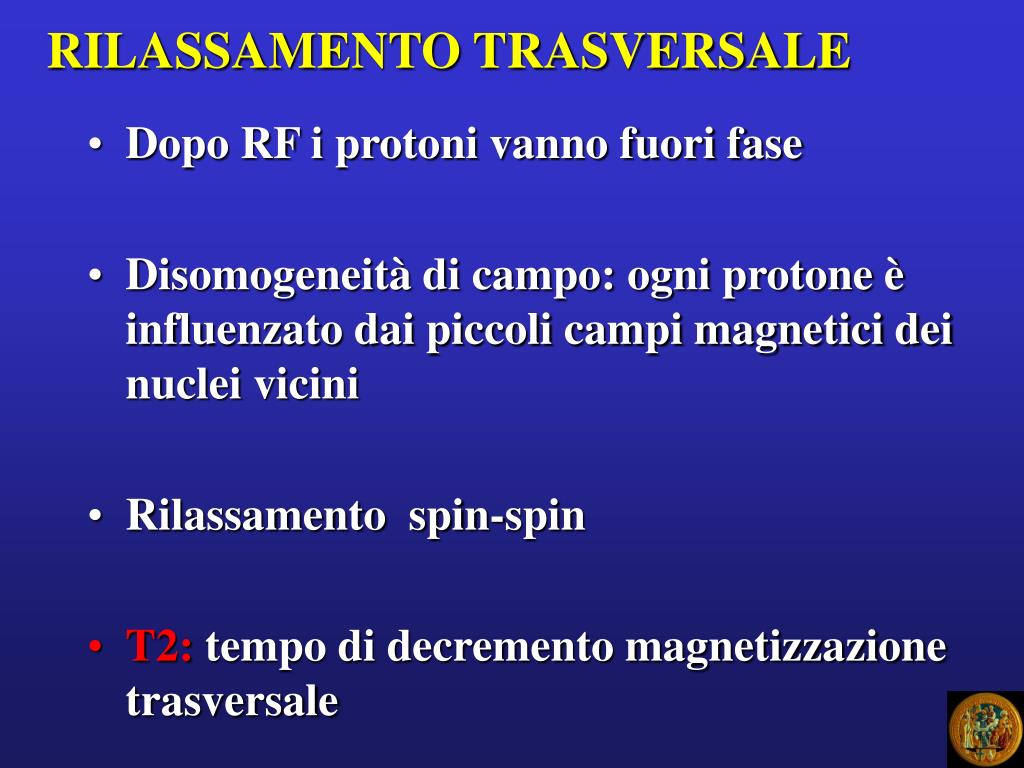

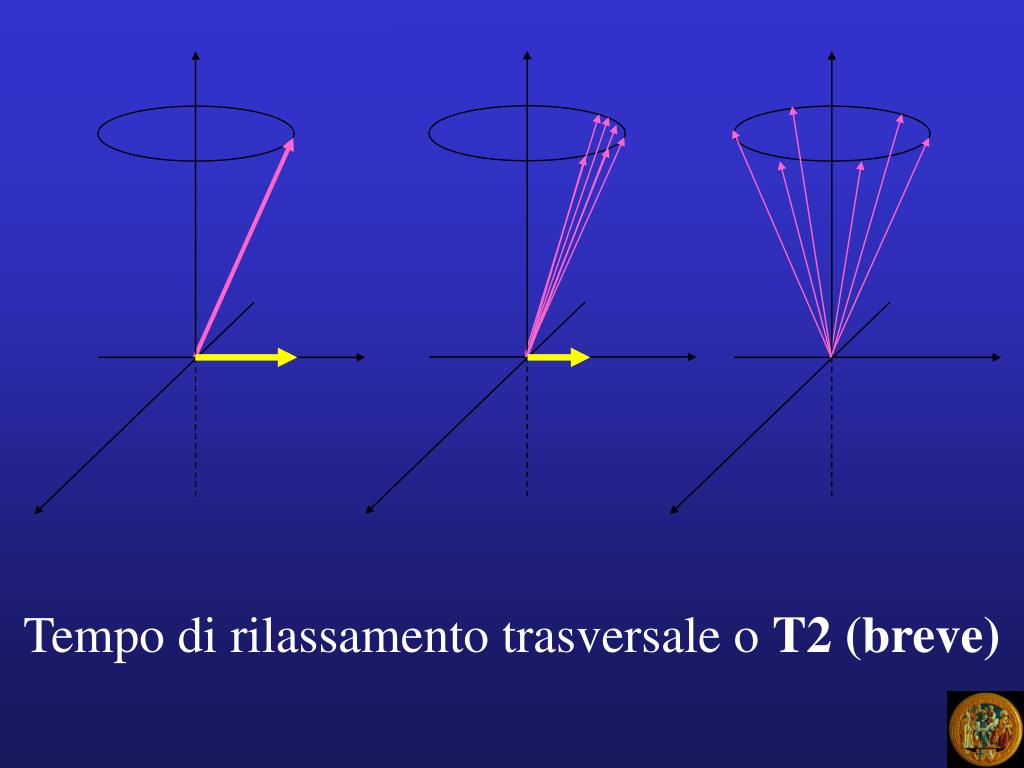

RILASSAMENTO TRASVERSALE

  • Dopo RF i protoni vanno fuori fase
  • Disomogeneità di campo: ogni protone è influenzato dai piccoli campi magnetici dei nuclei vicini
  • Rilassamento spin-spin
  • T2: tempo di decremento magnetizzazione trasversale
dp densit protonica

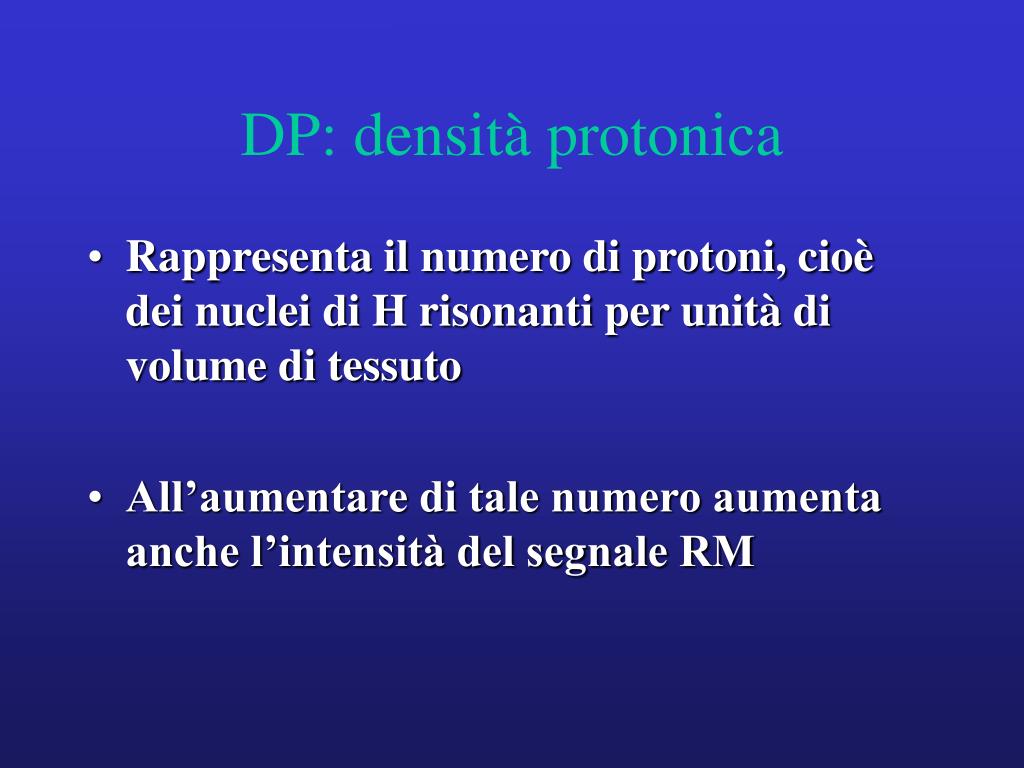

DP: densità protonica
  • Rappresenta il numero di protoni, cioè dei nuclei di H risonanti per unità di volume di tessuto
  • All’aumentare di tale numero aumenta anche l’intensità del segnale RM
sequenze rm

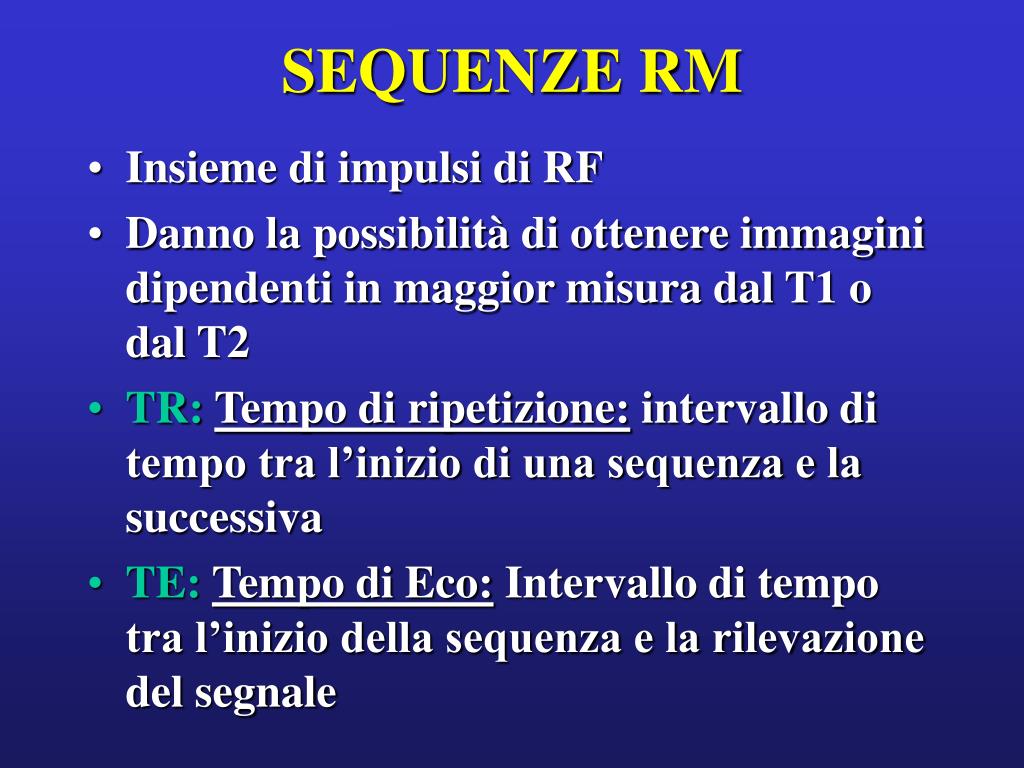

SEQUENZE RM
  • Insieme di impulsi di RF
  • Danno la possibilità di ottenere immagini dipendenti in maggior misura dal T1 o dal T2
  • TR:Tempo di ripetizione: intervallo di tempo tra l’inizio di una sequenza e la successiva
  • TE:Tempo di Eco: Intervallo di tempo tra l’inizio della sequenza e la rilevazione del segnale
tr breve 500 ms tr lungo 1500 ms te breve 30 ms te lungo 80 ms

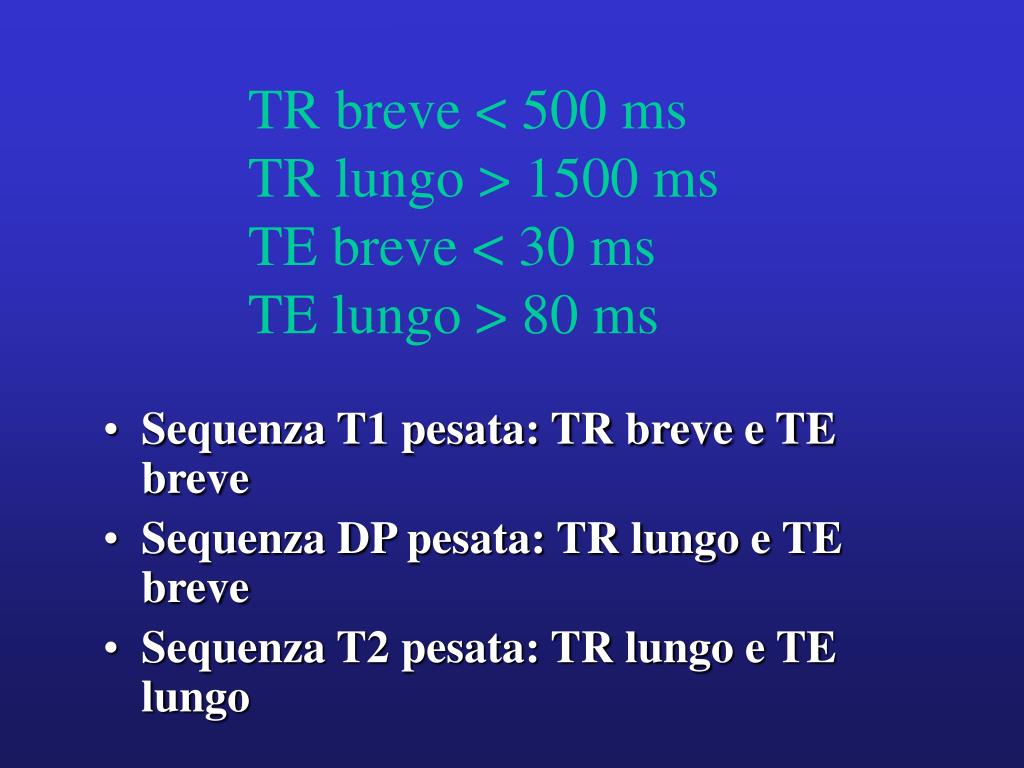

TR breve < 500 msTR lungo > 1500 msTE breve < 30 msTE lungo > 80 ms
  • Sequenza T1 pesata: TR breve e TE breve
  • Sequenza DP pesata: TR lungo e TE breve
  • Sequenza T2 pesata: TR lungo e TE lungo
sequenze rm1
SEQUENZE RM
  • Inversion Recovery, Spin Echo, Turbo o Fast Spin Echo, Gradient Echo, Echo Planar
  • L’operatore sceglie il tipo di sequenza per ottenere il massimo contrasto tra i tessuti prescelti esaltando le differenze in T1, DP e T2
mezzi di contrasto
MEZZI DI CONTRASTO
  • Agiscono indirettamente sull’immagine modificando i tempi di rilassamento dei nuclei di H
  • Paramagnetici: Chelati di Gadolinio: accorciano il T1
  • Superparamagnetici: ossidi di Fe: accorciano il T2
esempi

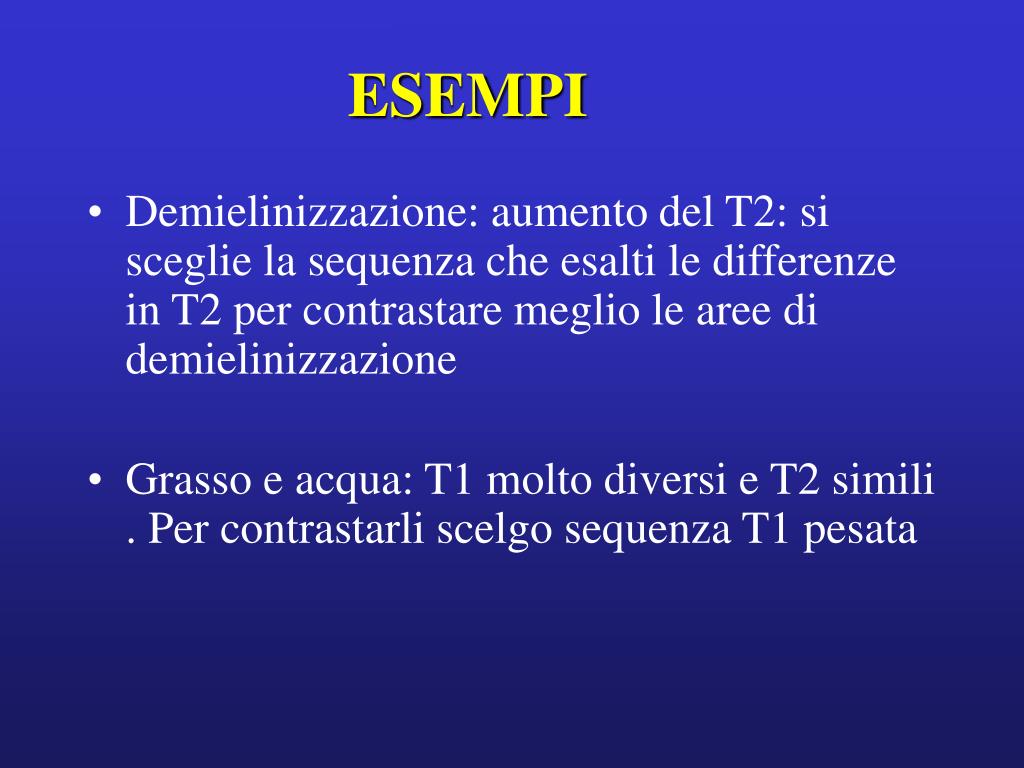

ESEMPI
  • Demielinizzazione: aumento del T2: si sceglie la sequenza che esalti le differenze in T2 per contrastare meglio le aree di demielinizzazione
  • Grasso e acqua: T1 molto diversi e T2 simili . Per contrastarli scelgo sequenza T1 pesata
angio rm
ANGIO-RM
  • Segnale RM: sensibile al flusso che coinvolge i nuclei di H
  • Posso visualizzare i vasi anche senza il mdc
rm funzionale

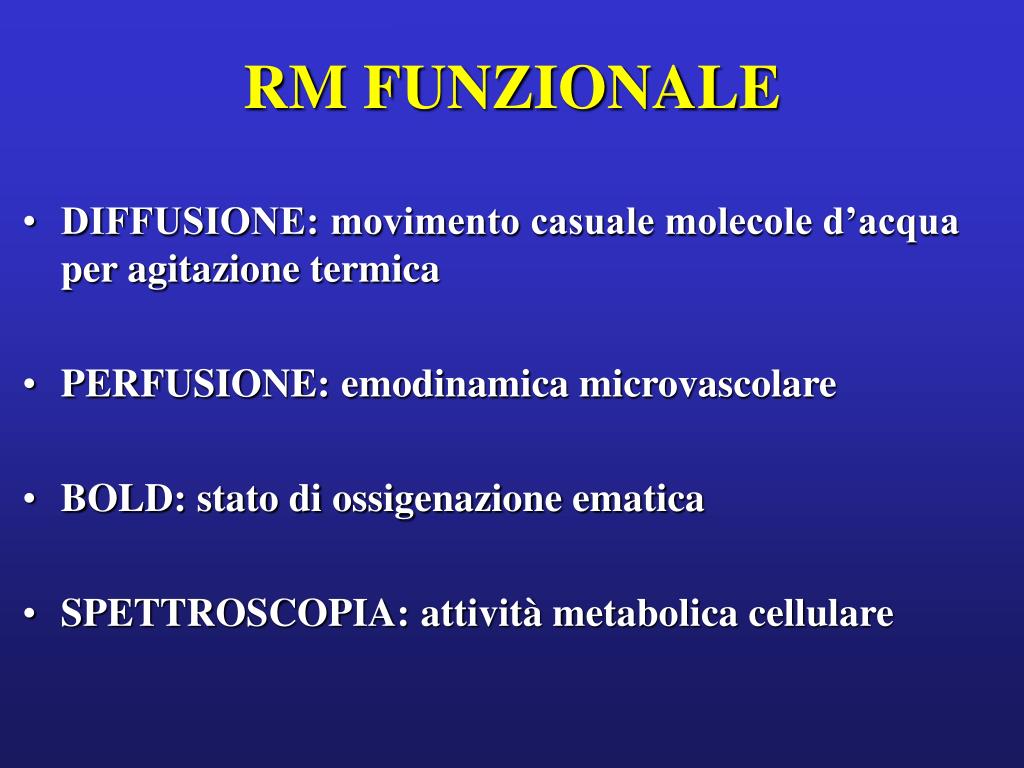

RM FUNZIONALE
  • DIFFUSIONE: movimento casuale molecole d’acqua per agitazione termica
  • PERFUSIONE: emodinamica microvascolare
  • BOLD: stato di ossigenazione ematica
  • SPETTROSCOPIA: attività metabolica cellulare
slide35

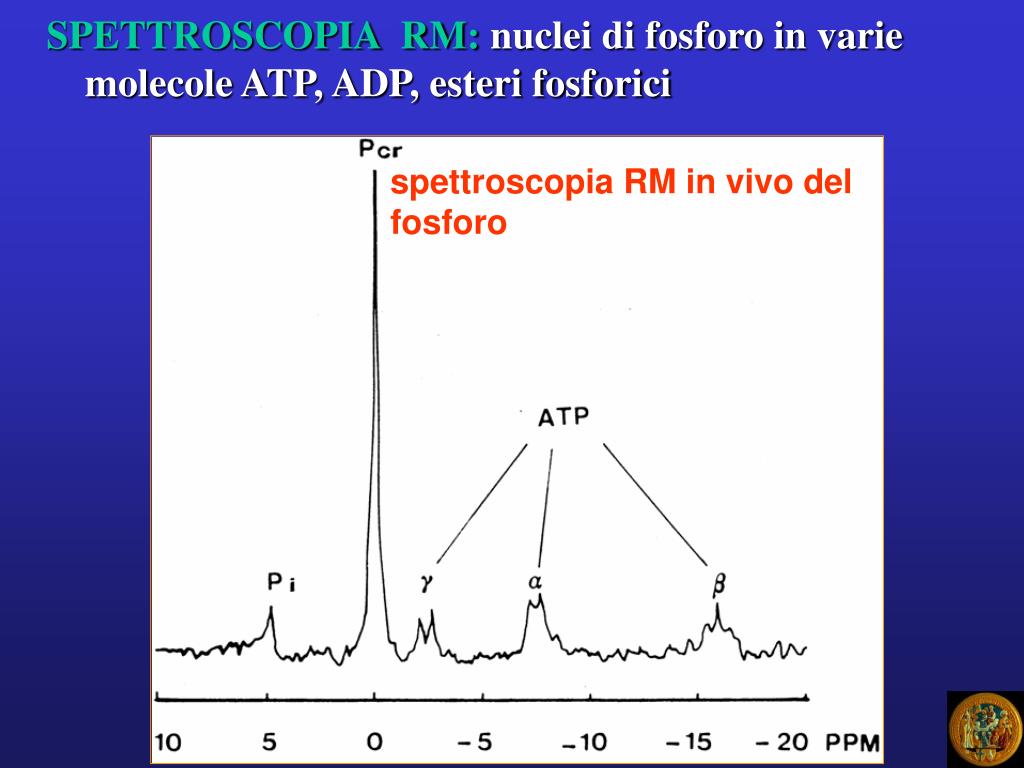

SPETTROSCOPIA RM: nuclei di fosforo in varie molecole ATP, ADP, esteri fosforici

spettroscopia RM in vivo del fosforo

slide36

RISONANZA MAGNETICA

VANTAGGI DELLA RM

Alta risoluzione di contrasto

Non radiazioni ionizzanti

Caratterizzazione dei tessuti

Rare reazioni al mdc

SVANTAGGI

Controindicazioni: pace-makers, schegge metalliche, protesi etc.

Bassa risoluzione spaziale

Costi

Istituto di Radiologia – Università di Parma

slide37

RISONANZA MAGNETICA

NO

Ai pazienti con

Pace makers

Protesi metalliche mobili

Operati di cataratta prima del 1982 circa

Schegge di metallo etc…

IUD

Gravidanza prima del 3° trimestre

Istituto di Radiologia – Università di Parma
