  1. SOM与侧向相互作用 北京师范大学 系统科学系 陈家伟 2010.7.23

  2. 提纲 • 人工神经网络介绍 • SOM——自组织映射 • SOM与神经系统 • 侧向相互作用

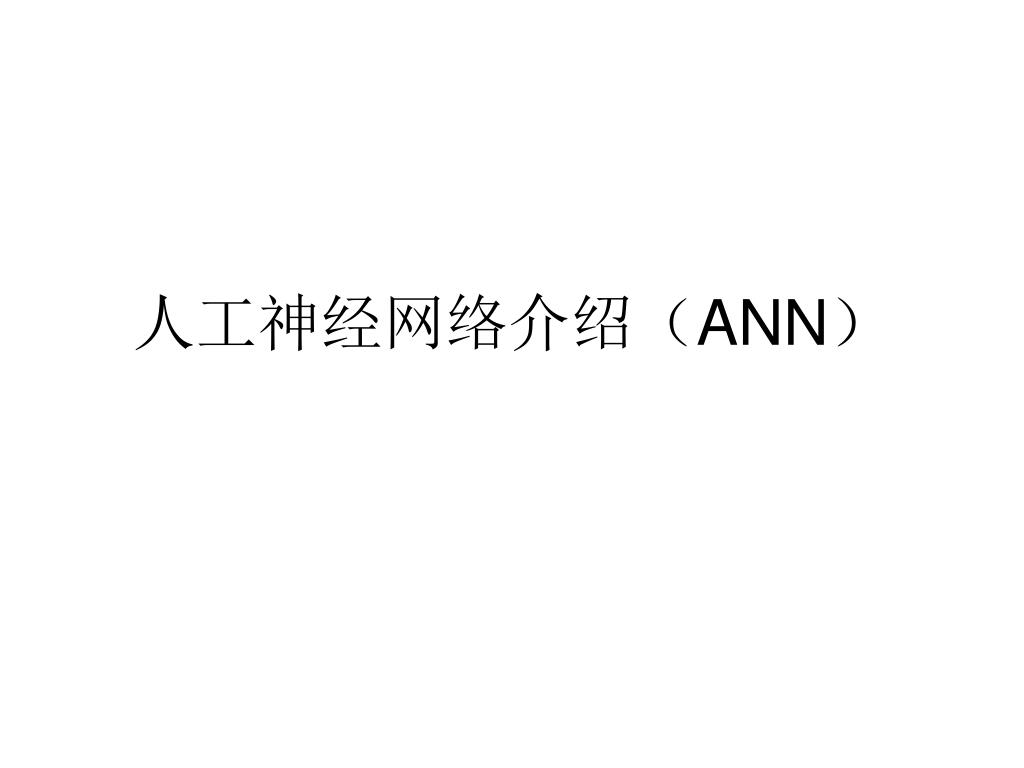

  3. 人工神经网络介绍（ANN）

  4. 人工神经网络发展历史 • 第一阶段（兴起） • 1943年，W.S.Mcculloch和W.Pitts 提出了M-P神经元模型； • 1949年，D.O.Hebb提出突触联系可变的假设； • 1957 年，Rosenblatt提出了著名的感知机模型； • 1960年，B.Windrow和E.Hoff提出了自适应线性单元。 • 第二阶段（低谷） • 1969年，M.Minsky和S.Papert出版Perceptron一书； • 1972年，T.Kohonen 提出了自组织映射理论； • 1976年，S.A.Grossberg提出自适应共振理论（ART）； • 1982年，K. Fukushima提出了认知机模型。 • 第三阶段（热潮） • 1982年，J.J.Hopfield提出Hopfield网络； • 1984年，Hinton等人提出了Boltzmann机网络模型； • 1986年，D.E.Rumelhart和J.LMcclelland提出了误差反向传播算法，成为至今为止影响很大的一种网络学习方法。 • 第四阶段（平稳发展）

  5. BNN与ANN

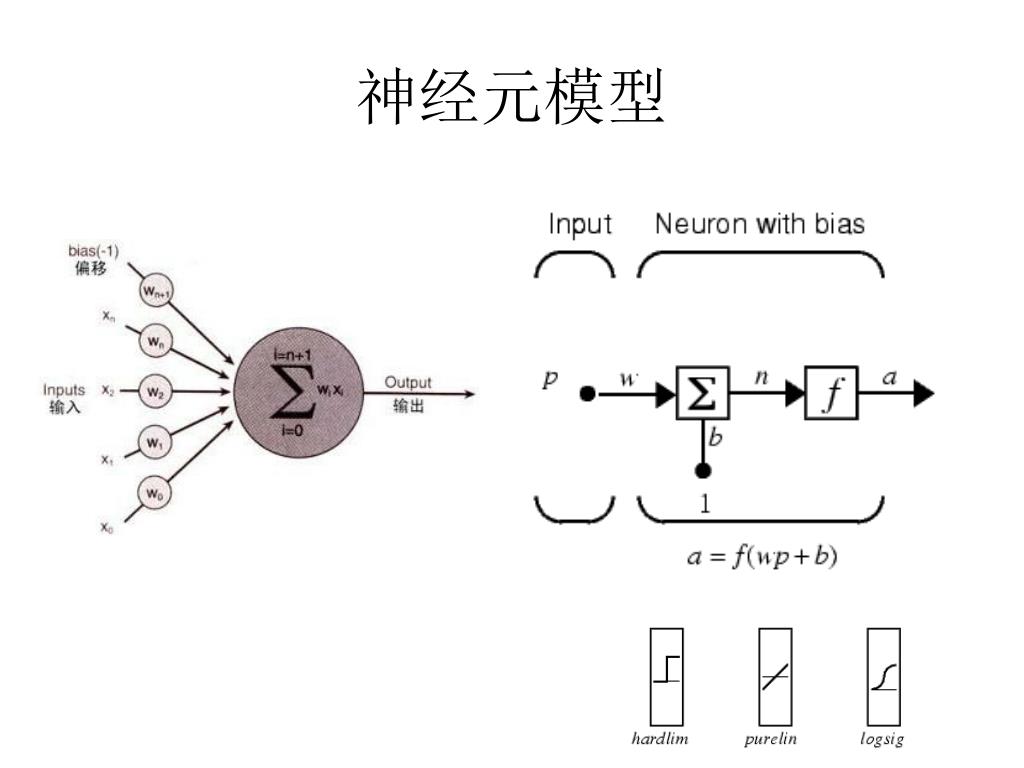

  6. 神经元模型

  7. 权重变化

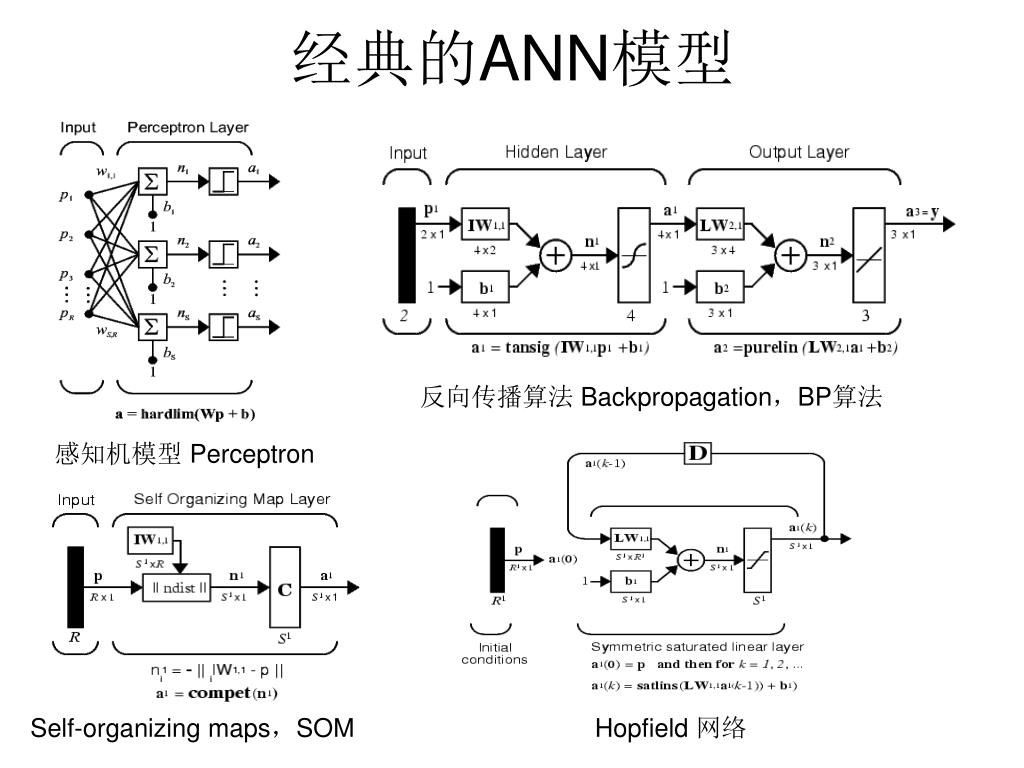

  8. 经典的ANN模型 反向传播算法 Backpropagation，BP算法 感知机模型 Perceptron Self-organizing maps，SOM Hopfield 网络

  9. SOM——自组织映射

  10. 模型结构 • 输入层 • n个神经元 • 输出层 • m个神经元排成一维或二维形式空间形式； • 神经元之间全连接。 • 权重矩阵 • 全连接，wij是m*n维矩阵 • 核心机制 • 竞争：Winner take all； • 合作：lateral interaction

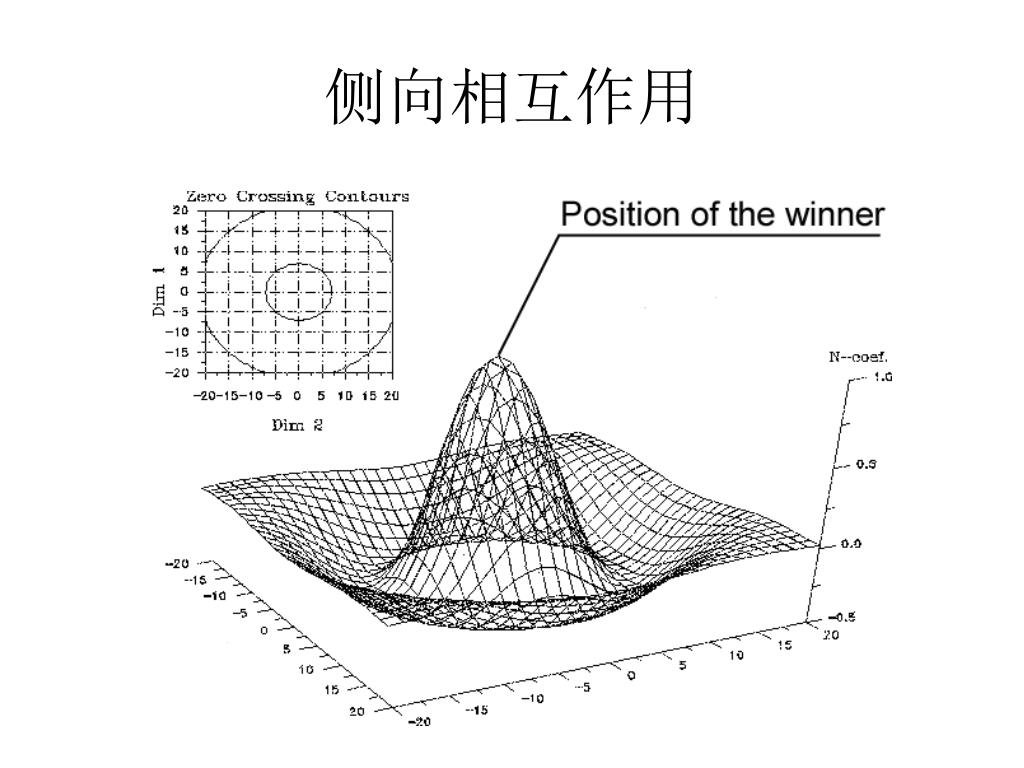

  11. 侧向相互作用

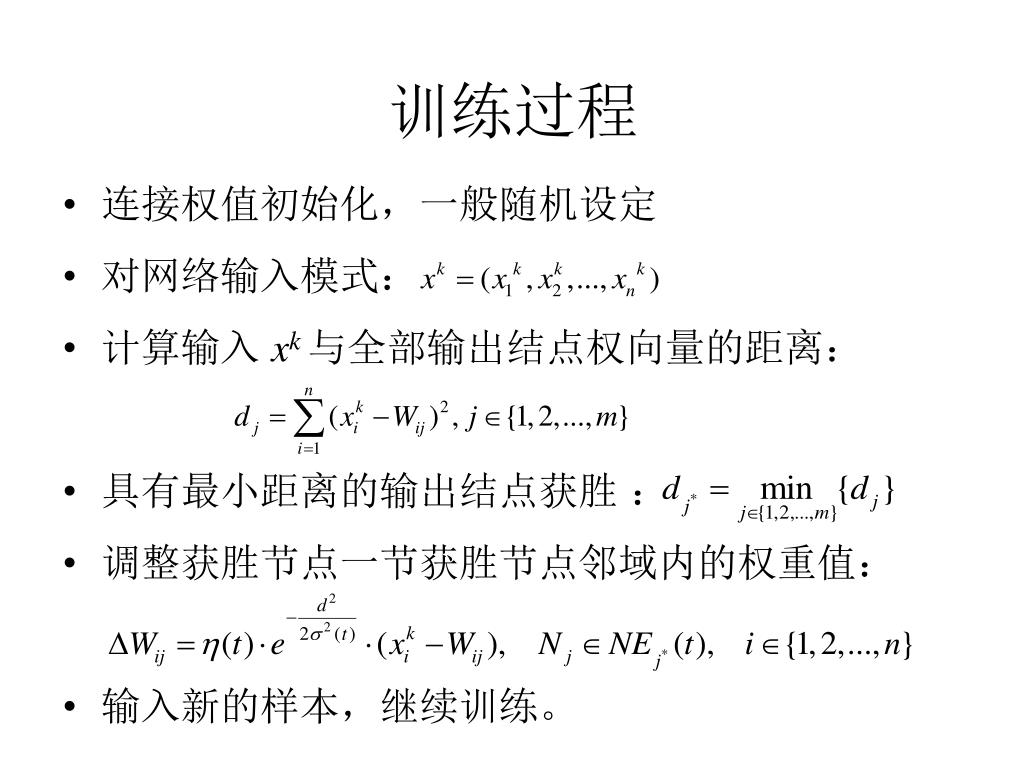

  12. 训练过程 • 连接权值初始化，一般随机设定 • 对网络输入模式： • 计算输入 xk 与全部输出结点权向量的距离： • 具有最小距离的输出结点获胜 ： • 调整获胜节点一节获胜节点邻域内的权重值： • 输入新的样本，继续训练。

  13. 学习效率和邻域大小 • 学习效率 随时间减小。随着训练过程的进行，权值的调整幅度越来越小。 • 邻域大小 也随着时间而收缩，当t足够大时，只训练获胜结点本身。 • 训练过程分为两个阶段： • 排序阶段：形成权值向量的拓扑排序； • 收敛阶段：提供输入空间的准确统计量。

  14. SOM的本质——保范映射 • SOM实质上是从任意维离散或连续空间V 到一维或二维离散空间A的一种保范映射。

  15. SOM的性质：输入空间的近似 对于V中的向量v，首先根据特征映射Φ 确定在输出空间A中的最佳匹配单元 S，S 的权重向量Ws可视为S投影到输入空间的坐标。通过不断调整的权重矩阵，可以使得输出空间A近似的表示输入空间V。

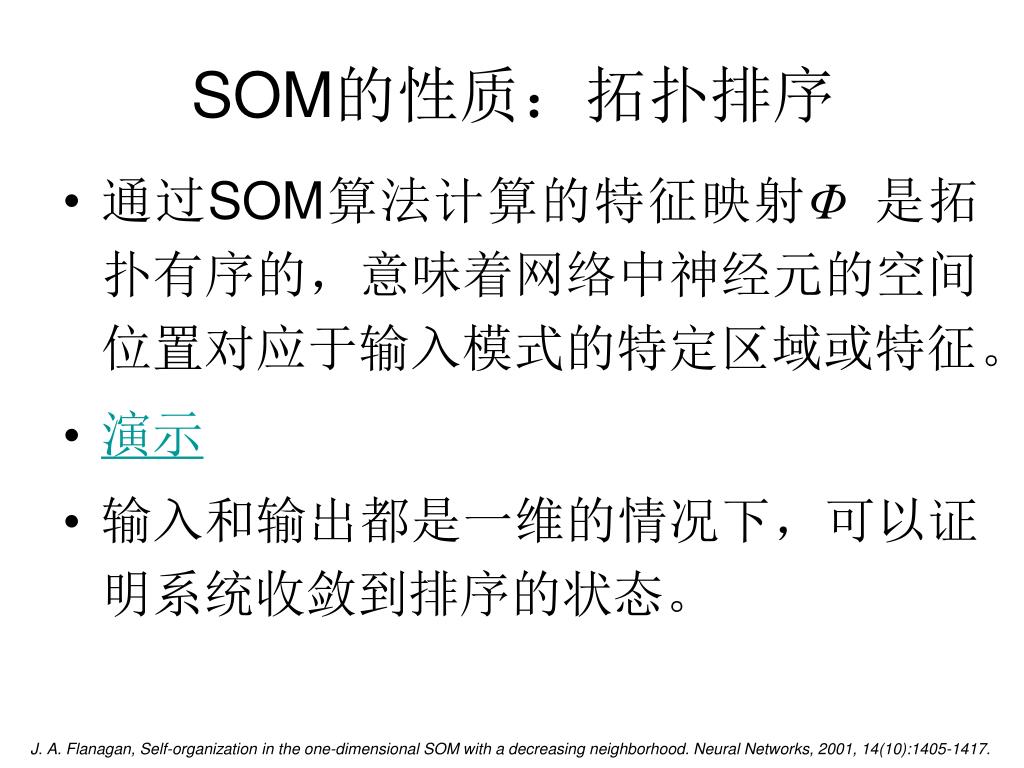

  16. SOM的性质：拓扑排序 • 通过SOM算法计算的特征映射Φ是拓扑有序的，意味着网络中神经元的空间位置对应于输入模式的特定区域或特征。 • 演示 • 输入和输出都是一维的情况下，可以证明系统收敛到排序的状态。 J. A. Flanagan, Self-organization in the one-dimensional SOM with a decreasing neighborhood. Neural Networks, 2001, 14(10):1405-1417.

  17. SOM的性质：密度匹配 • 特征映射Φ反映输入分布在统计上的变化：在输入空间上X中样本以高概率抽取的区域映射到输出空间A中的更大区域，反之依然。 • 演示

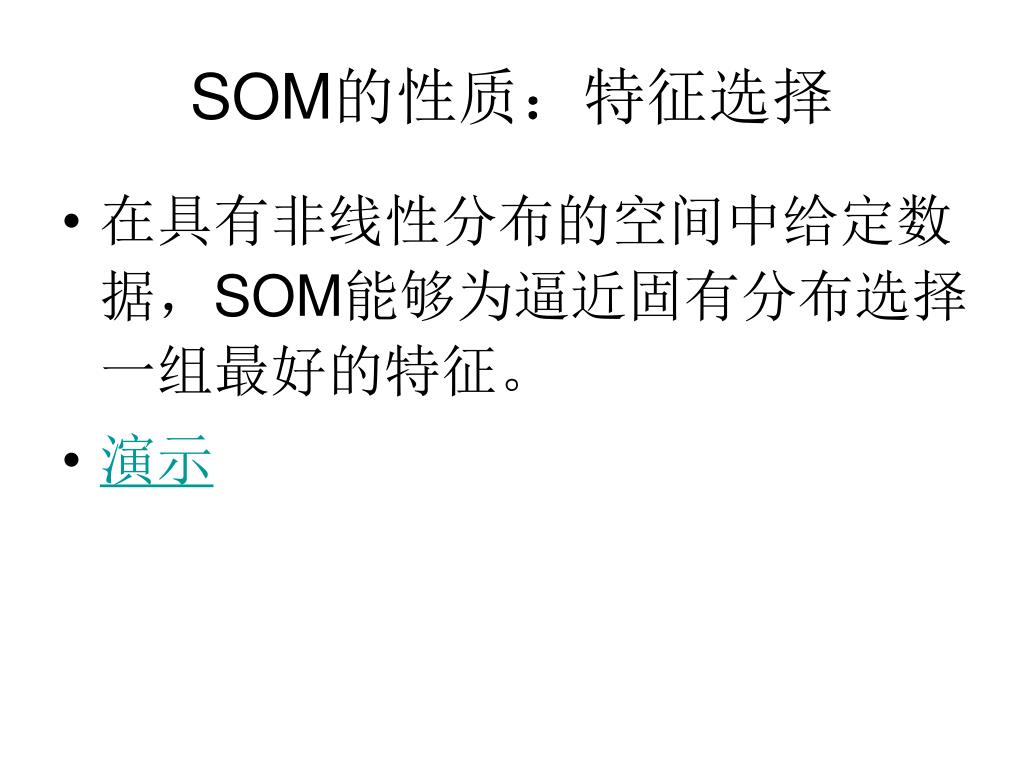

  18. SOM的性质：特征选择 • 在具有非线性分布的空间中给定数据，SOM能够为逼近固有分布选择一组最好的特征。 • 演示

  19. SOM的应用 • 数据压缩 • 降维 • 聚类 • 向量量化 • 模式分类 • ……

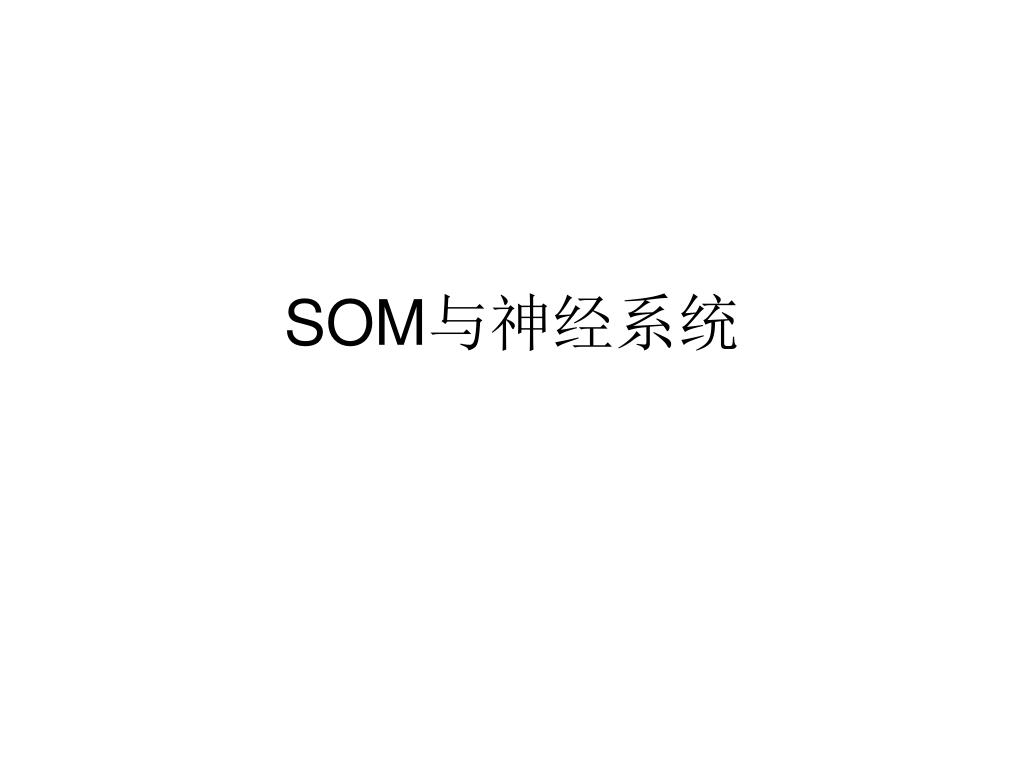

  20. SOM与神经系统

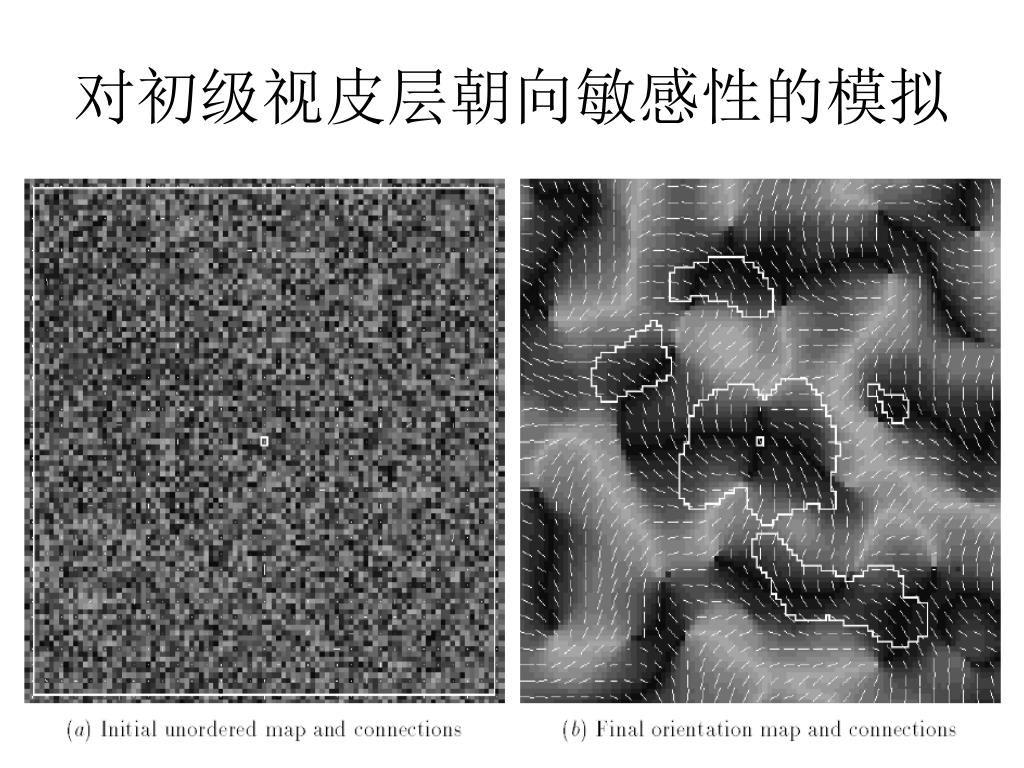

  21. 对初级视皮层朝向敏感性的模拟

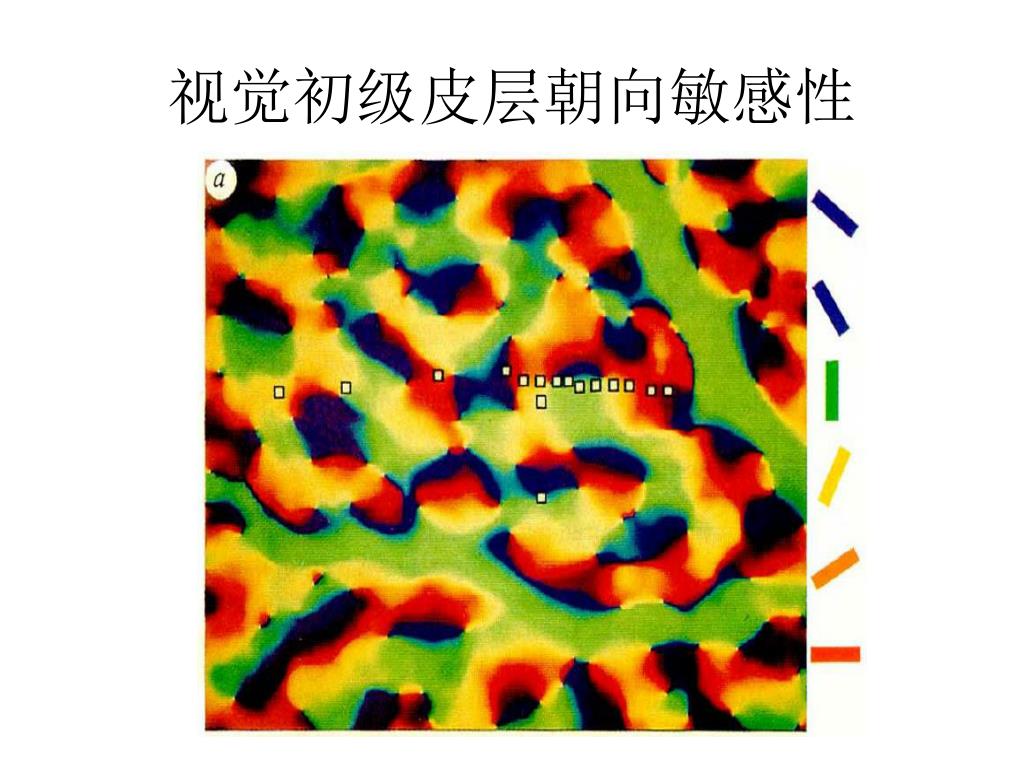

  22. 视觉初级皮层朝向敏感性

  23. 英文单词聚类

  24. 汉字的聚类

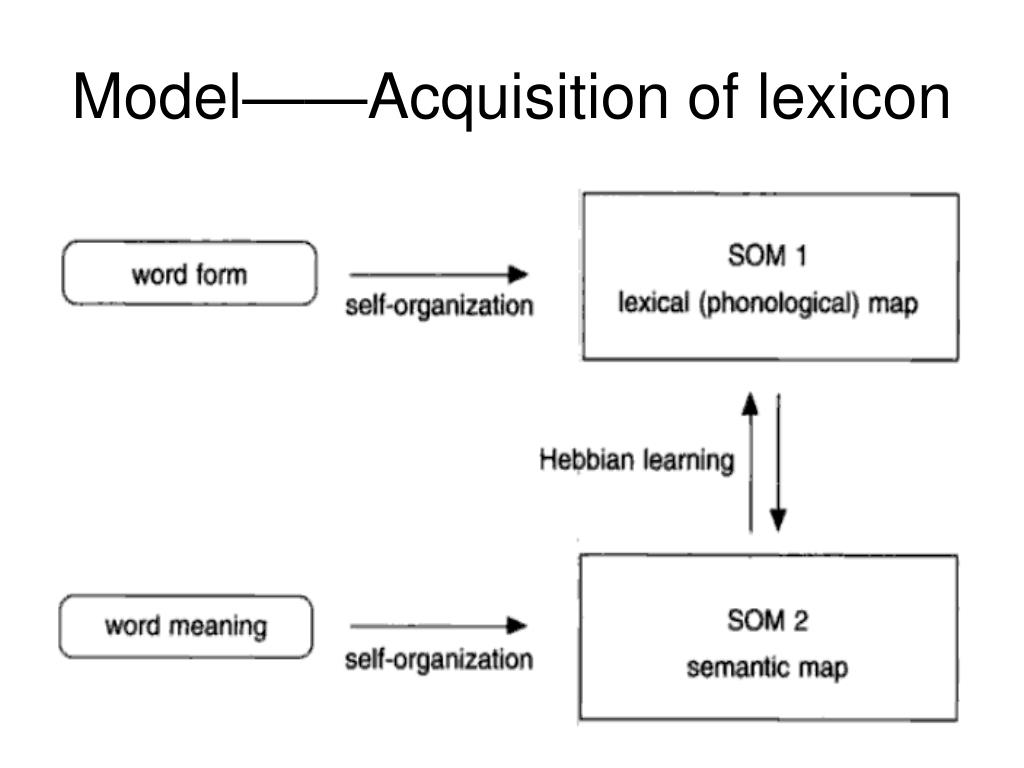

  25. Model——Acquisition of lexicon

  26. 汉字获得的SOM模型

  27. 躯体感觉皮层

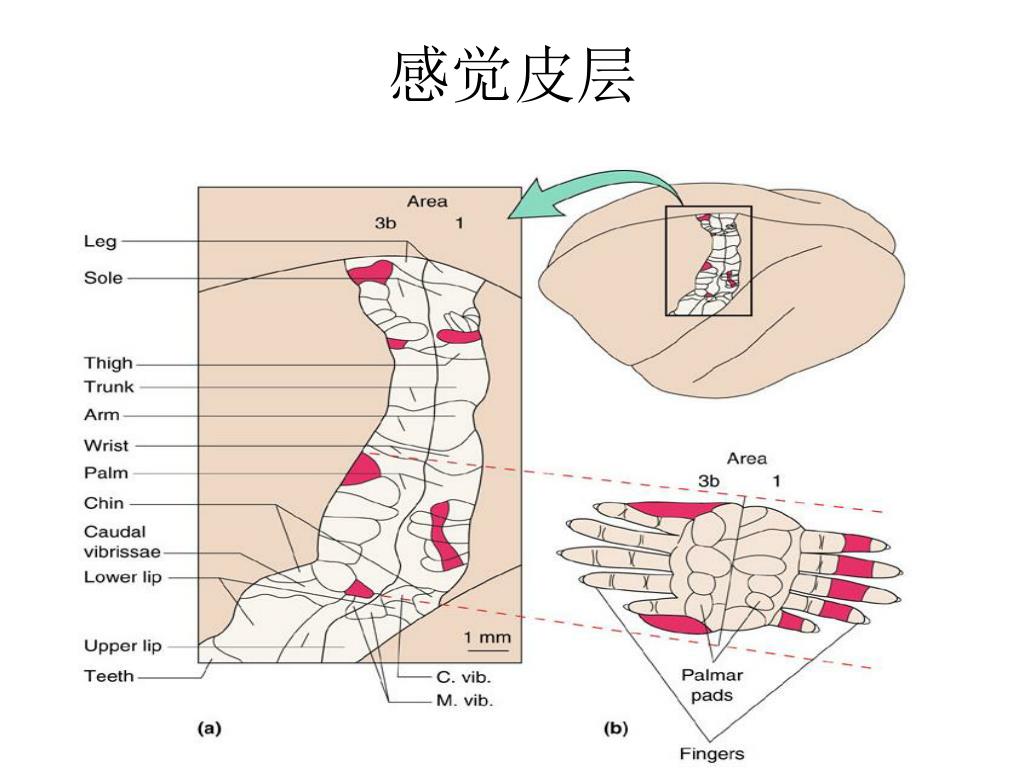

  28. 感觉皮层

  29. 汉字认知的模式 • 行为实验 • 初级学习者； • 中级学习者； • 母语。 • 知觉学习模型 • Hebb学习法 • 侧向相互作用

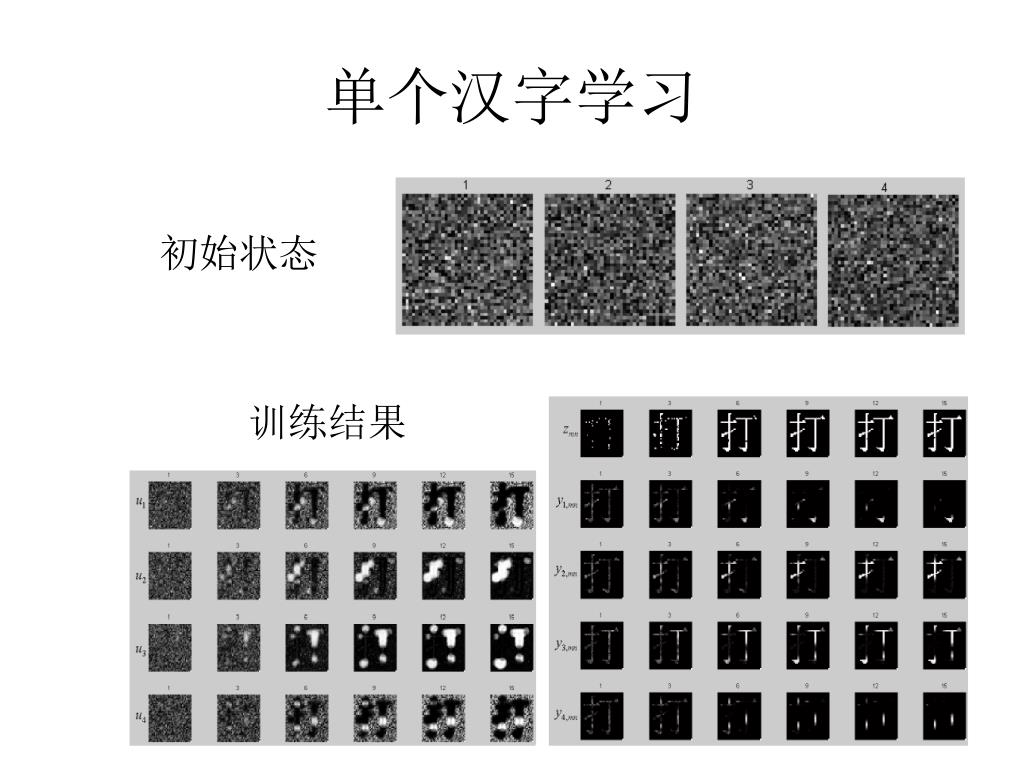

  30. 单个汉字学习 初始状态 训练结果

  31. 左右结构的汉字训练

  32. 连接受损时的情形

  33. 侧向抑制

  34. 什么是侧向抑制

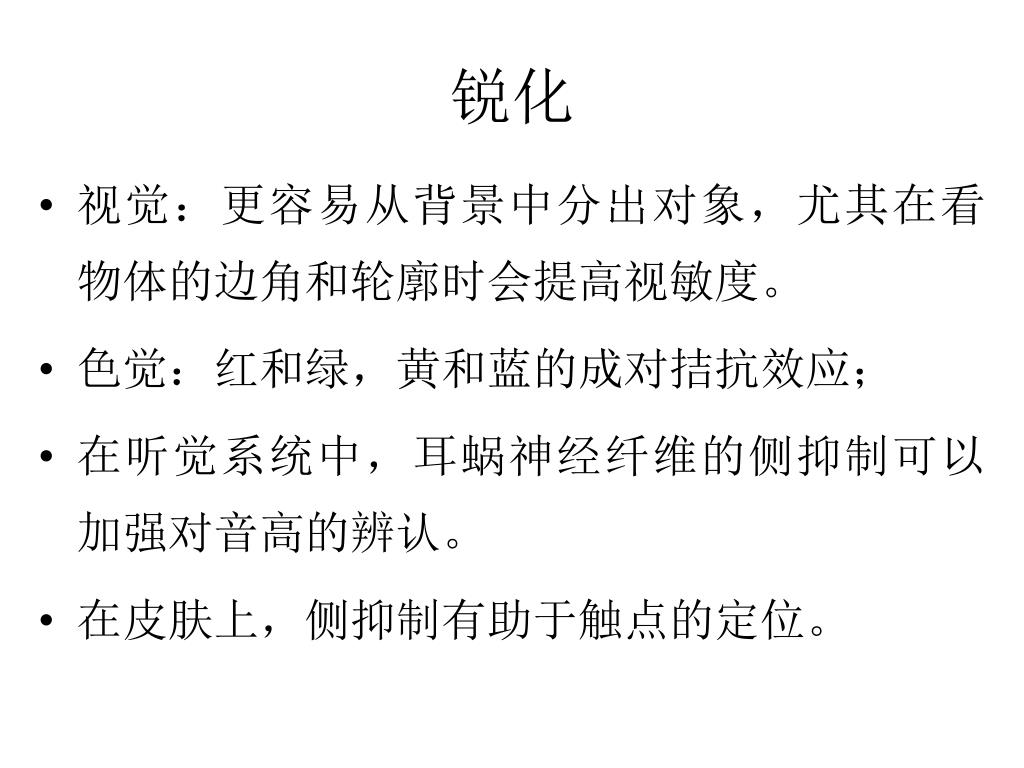

  35. 锐化 • 视觉：更容易从背景中分出对象，尤其在看物体的边角和轮廓时会提高视敏度。 • 色觉：红和绿，黄和蓝的成对拮抗效应； • 在听觉系统中，耳蜗神经纤维的侧抑制可以加强对音高的辨认。 • 在皮肤上，侧抑制有助于触点的定位。

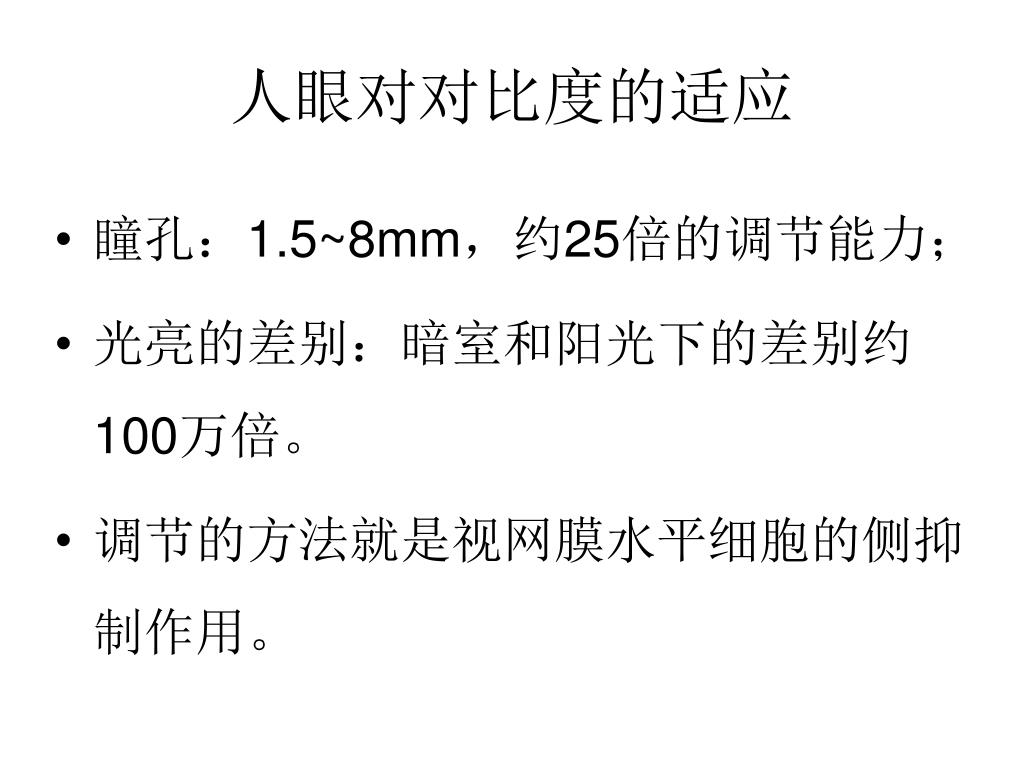

  36. 人眼对对比度的适应 • 瞳孔：1.5~8mm，约25倍的调节能力； • 光亮的差别：暗室和阳光下的差别约100万倍。 • 调节的方法就是视网膜水平细胞的侧抑制作用。

  37. 视觉——对比度

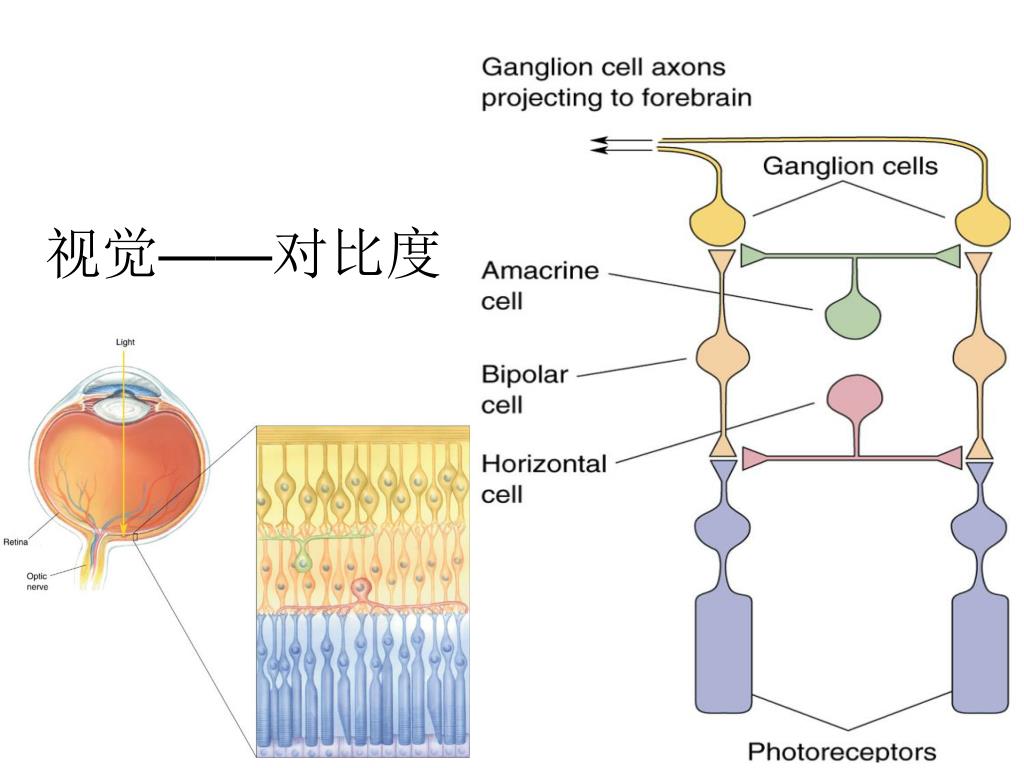

  38. 视觉——对比度

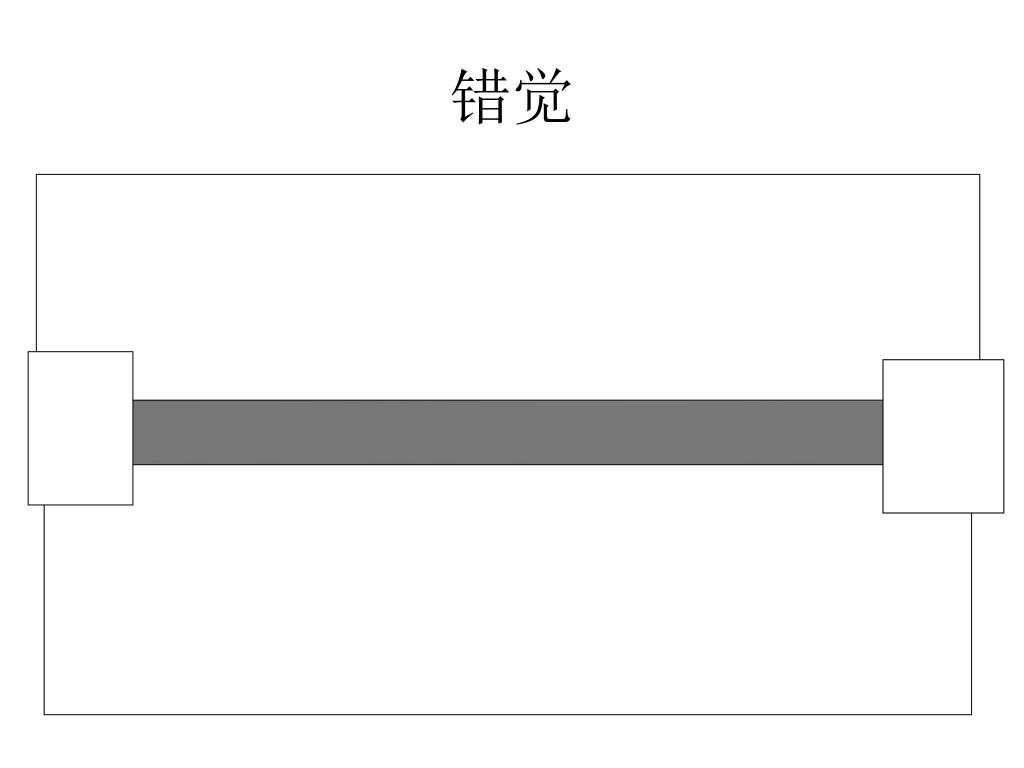

  39. 错觉

  40. 另一类错觉

  41. 谢谢！
