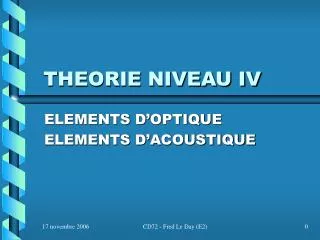

  1. THEORIE NIVEAU IV ELEMENTS D’OPTIQUE ELEMENTS D’ACOUSTIQUE CD72 - Fred Le Day (E2)

  2. L’air Célérité « C » C = 300 000 km/s Indice de réfraction (propre au milieu) n = 1 L’eau Célérité « C » C = 225 000 km/s Indice de réfraction n = 1,33 ou 4/3 Conséquence : les rayons lumineux seront déviés en passant de l’air à l’eau Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE CD72 - Fred Le Day (E2)

  3. Rayon incident Rayon réfléchi i i’ 0 1 1,33 Cercle n = 1 Cercle n = 1,33 Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Rayons incidents d’angles quelconques de l’Air vers l’eau Air Pour nous : - Angles : i = i’ - Angles : r < i Conséquences : - les objets paraissent plus proches : ¾ de la dist.réelle - les objets paraissent plus gros 4/3 de la taille réelle Voir vues d’exemples Eau r Rayon réfracté CD72 - Fred Le Day (E2)

  4. Rayon incident i 0 1 1,33 Cercle n = 1 Cercle n = 1,33 Rlim Rayon réfracté Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Rayons incidents d’angles particuliers de l’Air vers l’eau Air Pour nous : - Angles : r < i - Un rayon vertical reste vertical - Rlim = 48° 45’ > pas de réflexion > Orientation à l’aide du soleil > choix du site de plongée le matin ou en soirée Eau CD72 - Fred Le Day (E2)

  5. Rayon diffracté r 0 1 1,33 Cercle n = 1 Cercle n = 1,33 Rayon réfléchi i’ i Rayon incident Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Rayons incidents d’angles quelconques de l’Eau vers l’Air Air Pour nous : - Angles : i = i’ - Angles : r < i Eau CD72 - Fred Le Day (E2)

  6. Rayon difracté r 0 1 1,33 Cercle n = 1 Cercle n = 1,33 Rayons réfléchis Rayons incidents i’ i Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Rayons incidents d’angles quelconques de l’Eau vers l’Air Air Pour nous : - Angles : i = i’ - Angles : r < i - ilim = 48° 45’ >>un rayon (torche) trop vertical ne sera pas vu en surface (plongée de nuit) ilim Eau CD72 - Fred Le Day (E2)

  7. Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Exemple de conséquences : modification des tailles & distances DR : Distance réelle O TA : Taille apparente DA : Distance apparente TR : Taille réelle r i Air Eau CD72 - Fred Le Day (E2)

  8. La luminosité diminuetrès vite avec la profondeur Il fait rapidement plussombre Donc pour une bonne plongée : - attention de ne pas se perdre - amener une source de lumière - prévoir, si requis, des lampes « flash » Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE Luminosité : Luminosité 100% 80% 60% 40% 20% 10 m 20 m 30 m 40 m CD72 - Fred Le Day (E2)

  9. Les couleurs : Les couleurs « chaudes » sont vite absorbées, vers 40 m seuls vert et bleu subsistent Pour de belles plongées: - Amener une torche, vos équipiers seront ravis - Bien conseiller le Pére Noël (torches) Lumière & milieu Changement de milieu Luminosité & couleurs OPTIQUE CD72 - Fred Le Day (E2)

  10. Les modifications : La propagation est beaucoup plus rapide sous l’eau (1500 m/s - 300 m/s), L’atténuation du niveau est beaucoup moins forte, Conséquences : Il n’est plus possible de connaître la direction de provenance d’un son, Une explosion lointaine peut-être dangereuse Les modifications Les conséquences ACOUSTIQUE CD72 - Fred Le Day (E2)

  11. Les bons côtés Les bruits sont entendus de loin Possibilité de commu--niquer entre plongeurs Possibilité de commu-niquer avec la surface- pétard de rappel- coups sur l’échelle Prévention : Arrêt à 3 m pour préparer la percussion Tour d’horizon avant de percuter la surface, Se signaler avec un parachute Les modifications Les conséquences ACOUSTIQUE CD72 - Fred Le Day (E2)
