Tester son instrument

Tester son instrument. Quel instrument pour quel usage. Principales formules optiques Newton Schmidt-Newton Maksutov Newton Cassegrain Schmidt Cassegrain Maksutov Maksutov Rumak Dall Kirkham Ritchey Chrétien Lunette Achromatique Lunette Petzval Lunette APO. Quelques spot diagrams.

mae
Download Presentation

Tester son instrument

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Tester son instrument

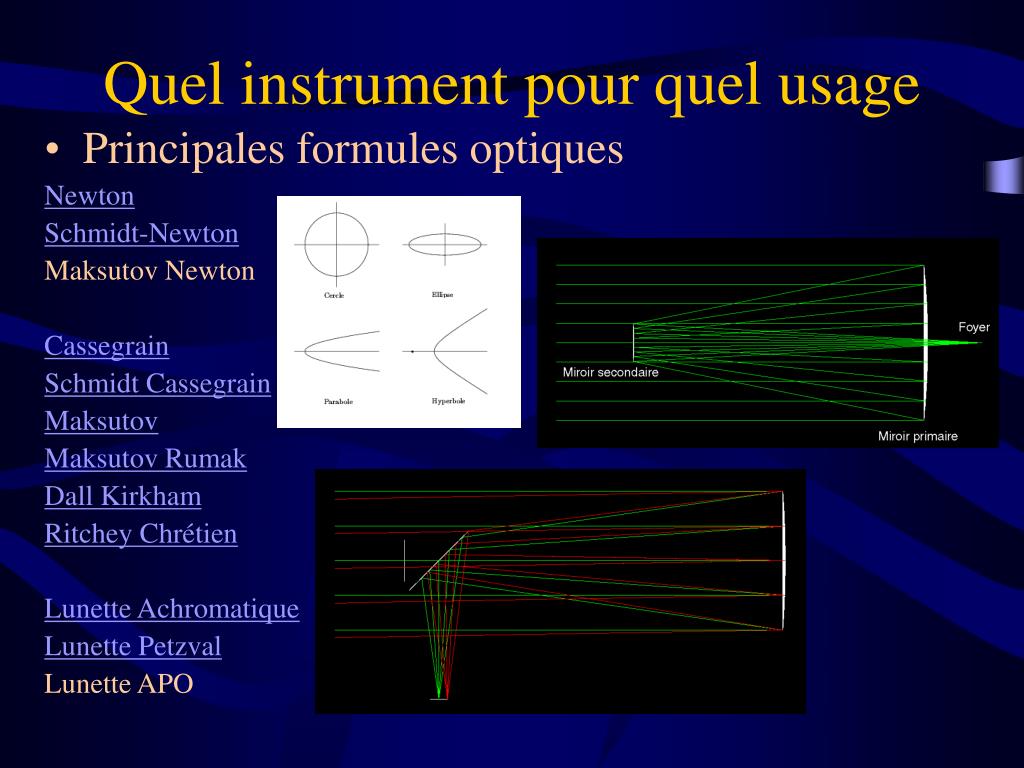

  2. Quel instrument pour quel usage • Principales formules optiques Newton Schmidt-Newton Maksutov Newton Cassegrain Schmidt Cassegrain Maksutov Maksutov Rumak Dall Kirkham Ritchey Chrétien Lunette Achromatique Lunette Petzval Lunette APO

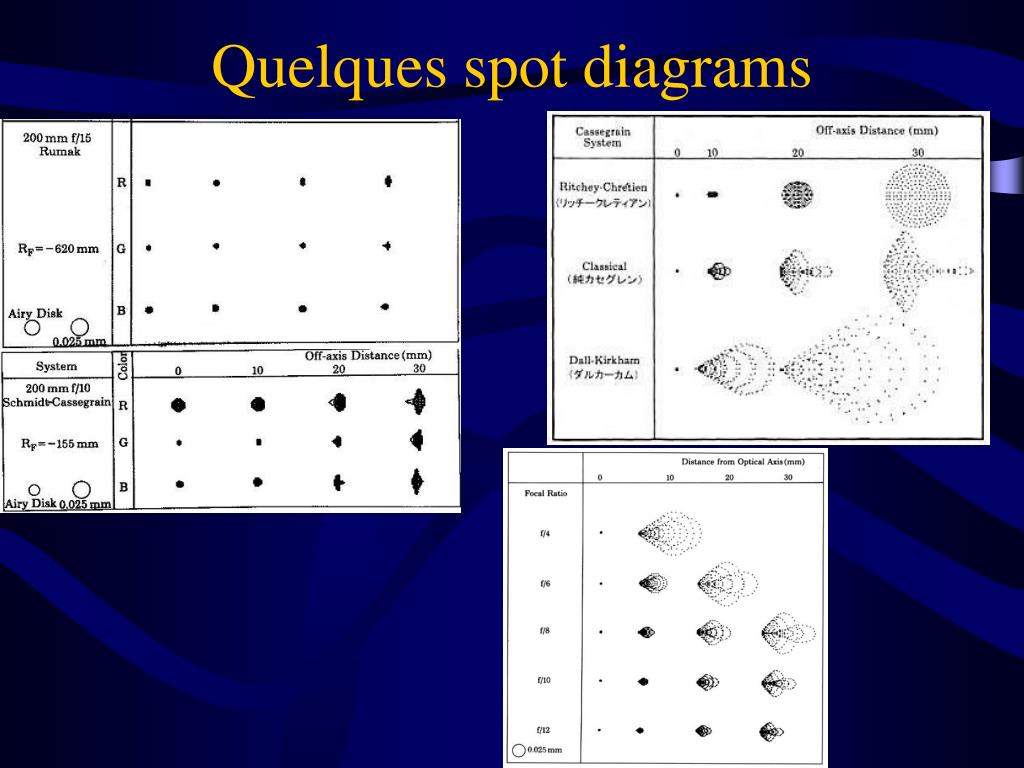

  3. Quelques spot diagrams

  4. Lunettes

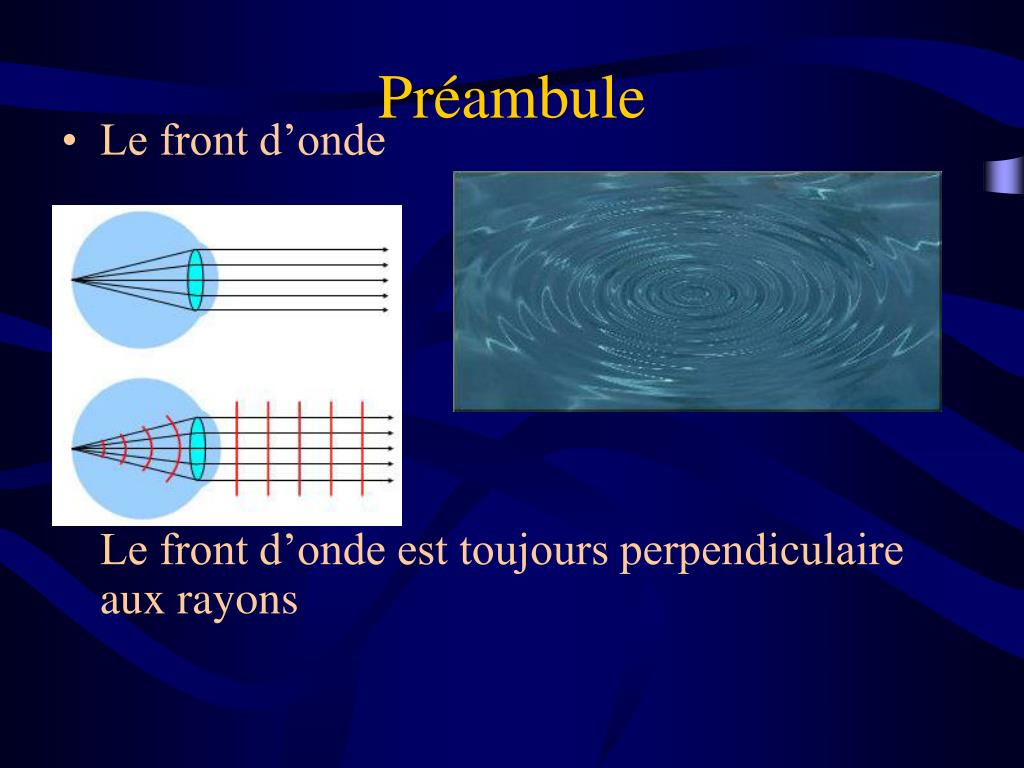

  5. Préambule • Le front d’onde • Le front d’onde est toujours perpendiculaire aux rayons

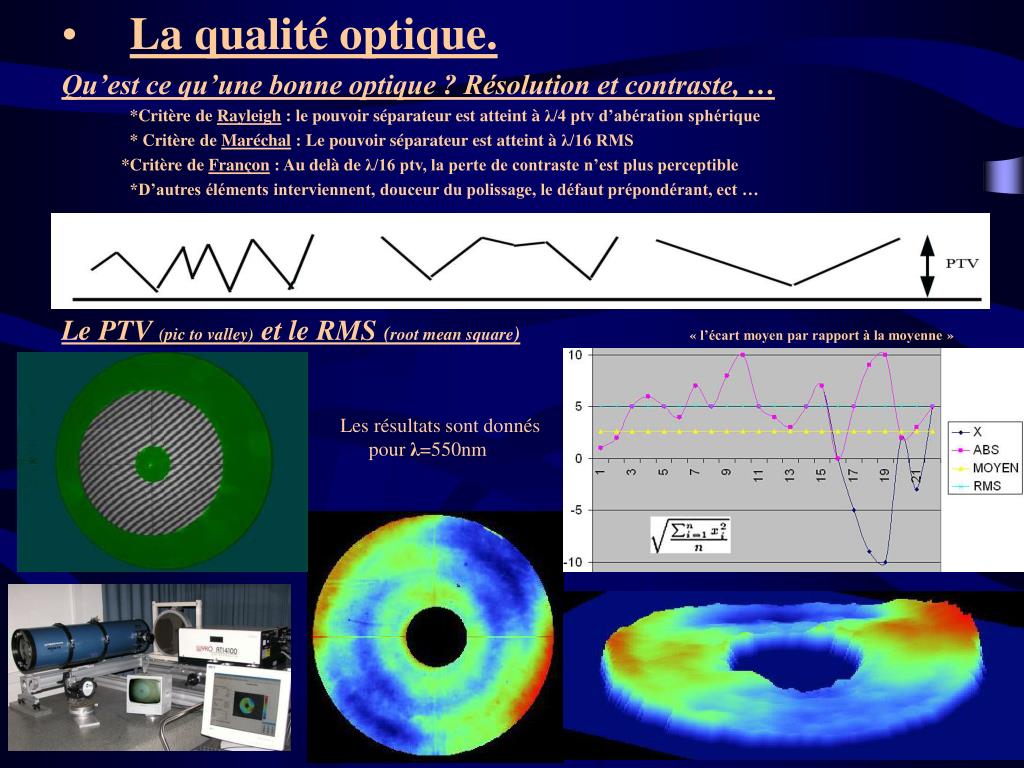

  6. La qualité optique. Qu’est ce qu’une bonne optique ? Résolution et contraste, … *Critère de Rayleigh : le pouvoir séparateur est atteint à λ/4 ptv d’abération sphérique * Critère de Maréchal : Le pouvoir séparateur est atteint à λ/16 RMS *Critère de Françon : Au delà de λ/16 ptv, la perte de contraste n’est plus perceptible *D’autres éléments interviennent, douceur du polissage, le défaut prépondérant, ect … Le PTV (pic to valley) et le RMS (root mean square)« l’écart moyen par rapport à la moyenne » Les résultats sont donnés pour λ=550nm

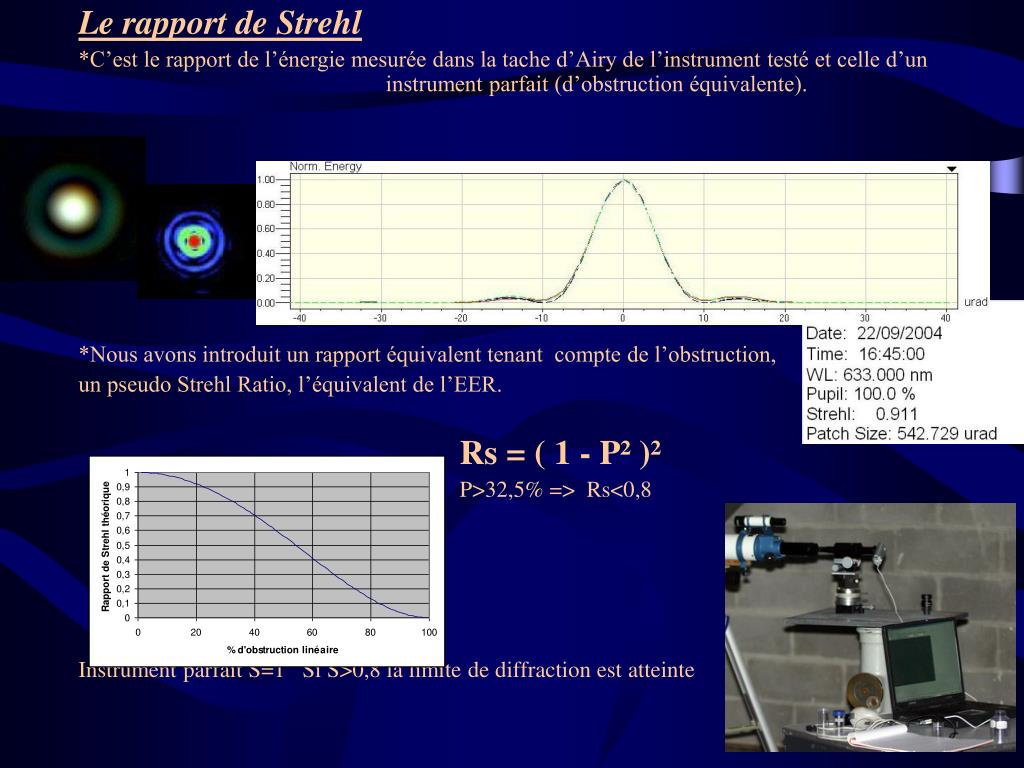

  7. Le rapport de Strehl *C’est le rapport de l’énergie mesurée dans la tache d’Airy de l’instrument testé et celle d’un instrument parfait (d’obstruction équivalente). *Nous avons introduit un rapport équivalent tenant compte de l’obstruction, un pseudo Strehl Ratio, l’équivalent de l’EER. Rs = ( 1 - P² )² P>32,5% => Rs<0,8 Instrument parfait S=1 Si S>0,8 la limite de diffraction est atteinte

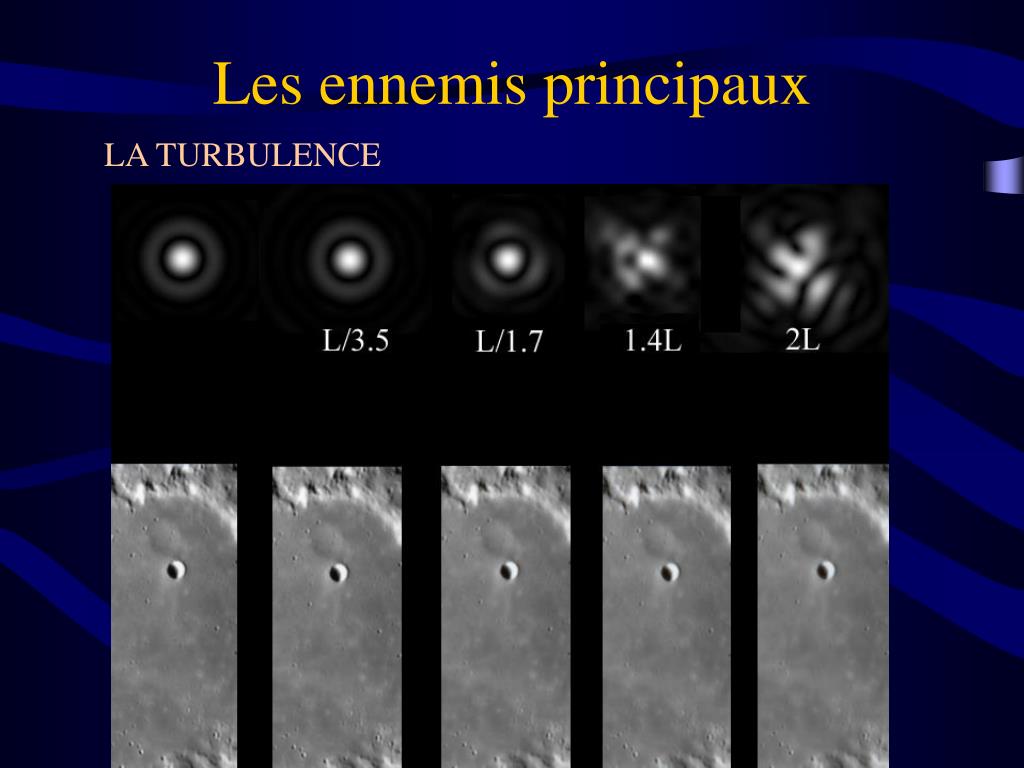

  8. Les ennemis principaux LA TURBULENCE

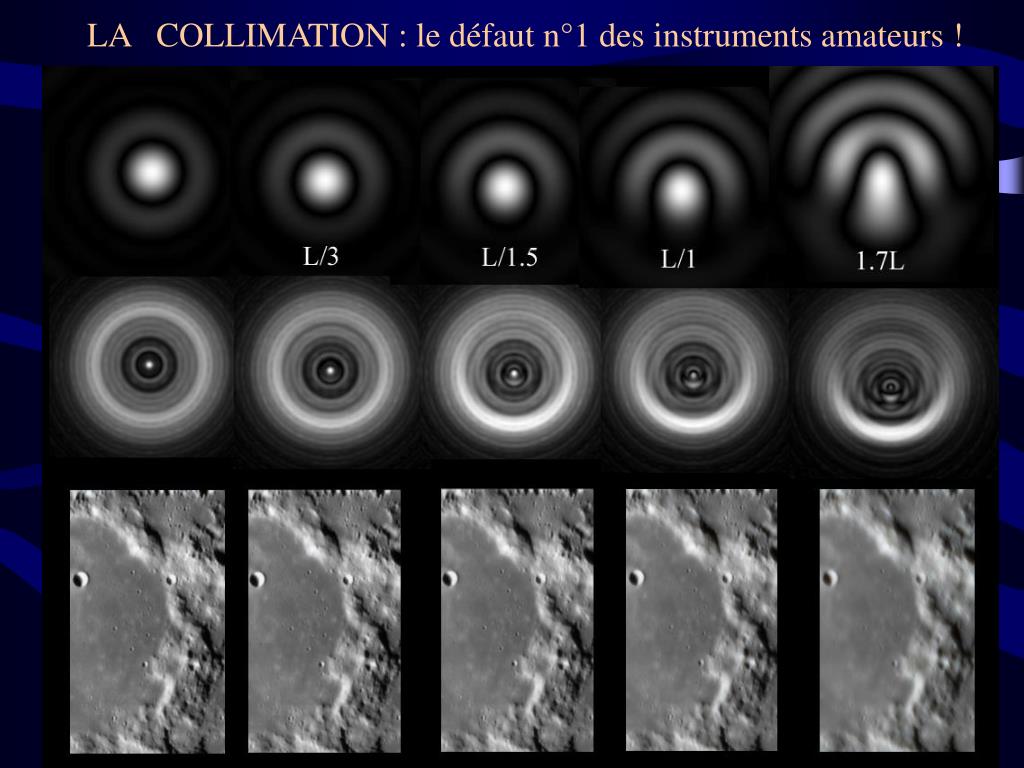

  9. LA COLLIMATION : le défaut n°1 des instruments amateurs !

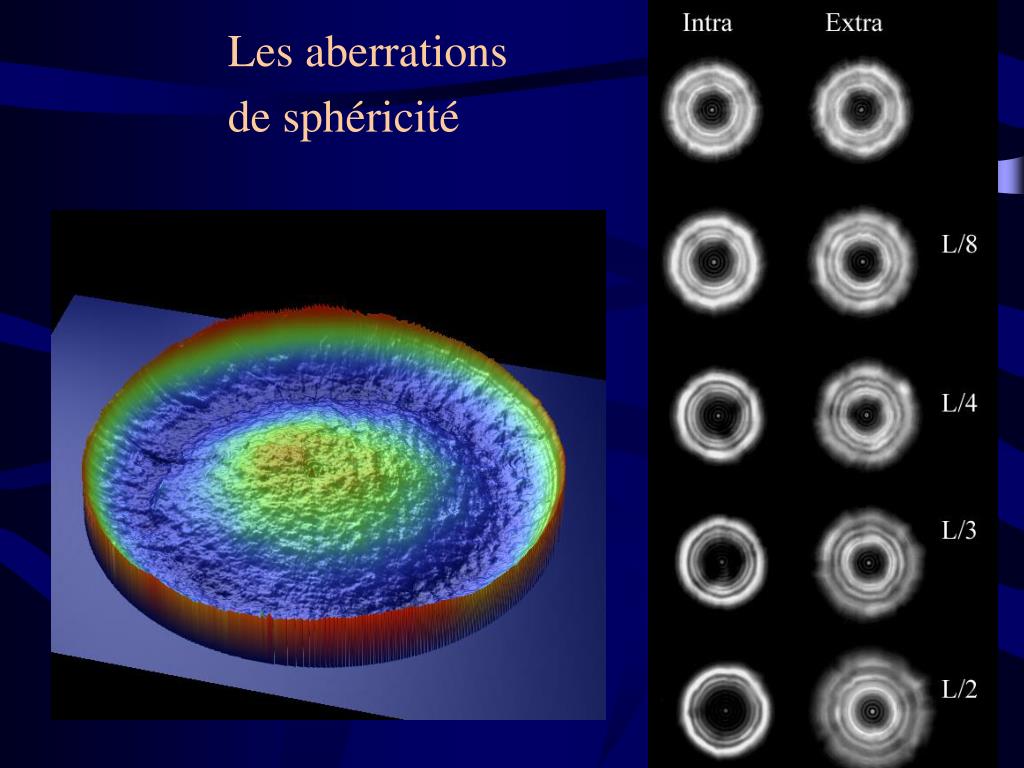

  10. Les aberrations • de sphéricité

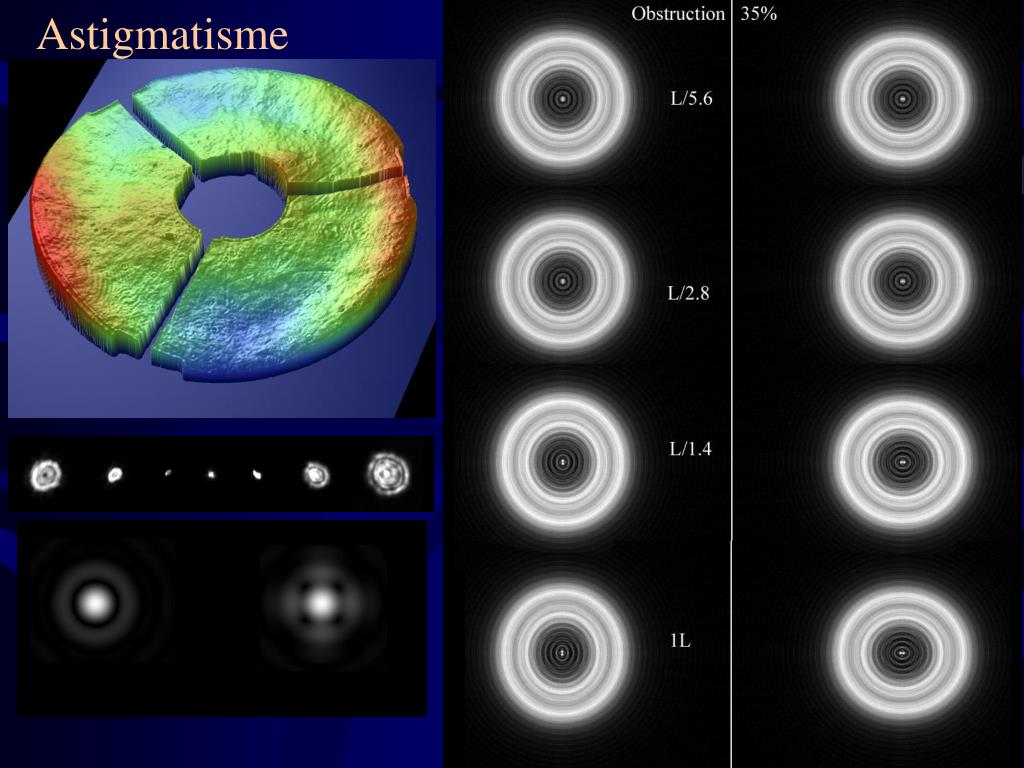

  11. Astigmatisme

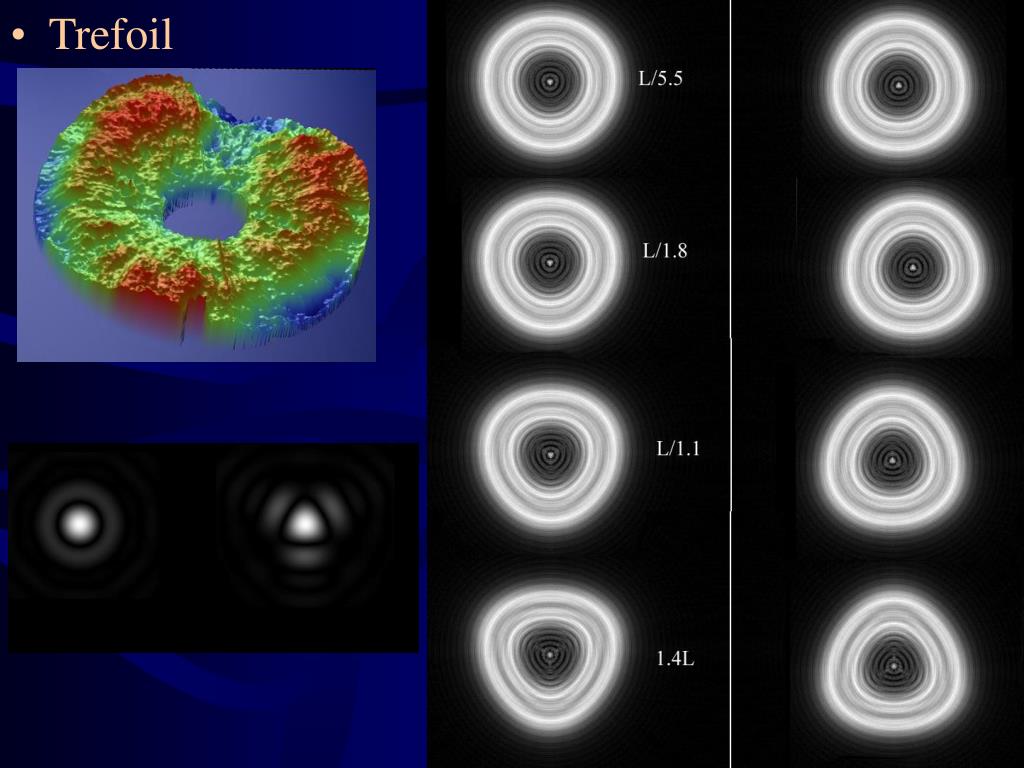

  12. Trefoil

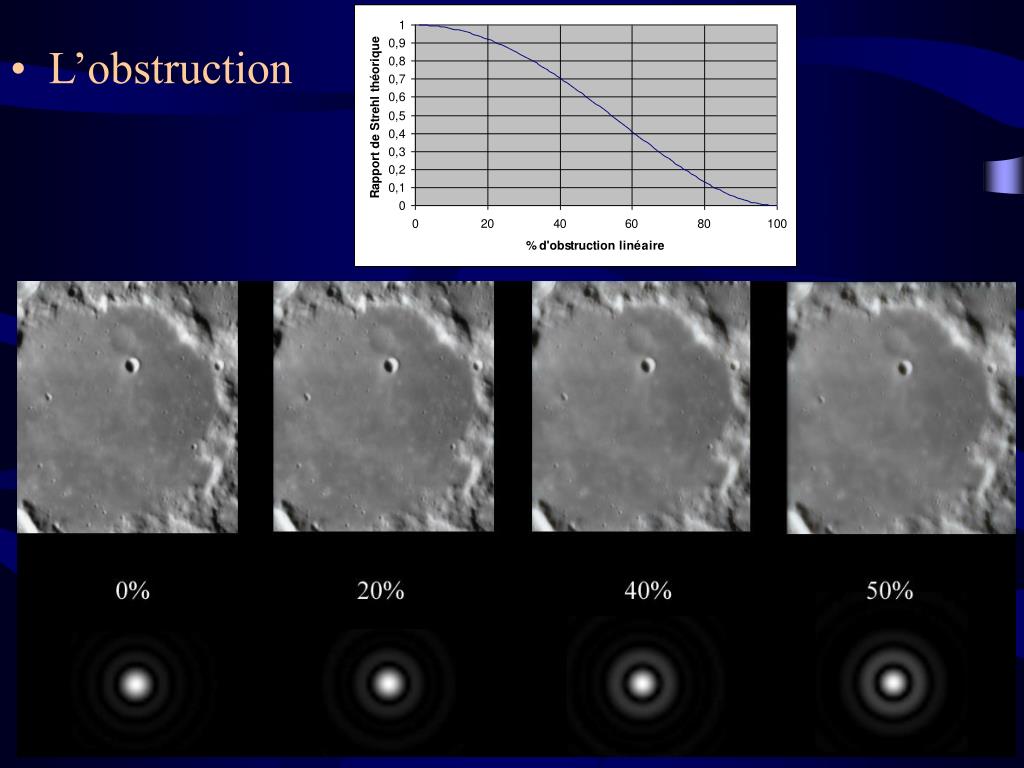

  13. L’obstruction

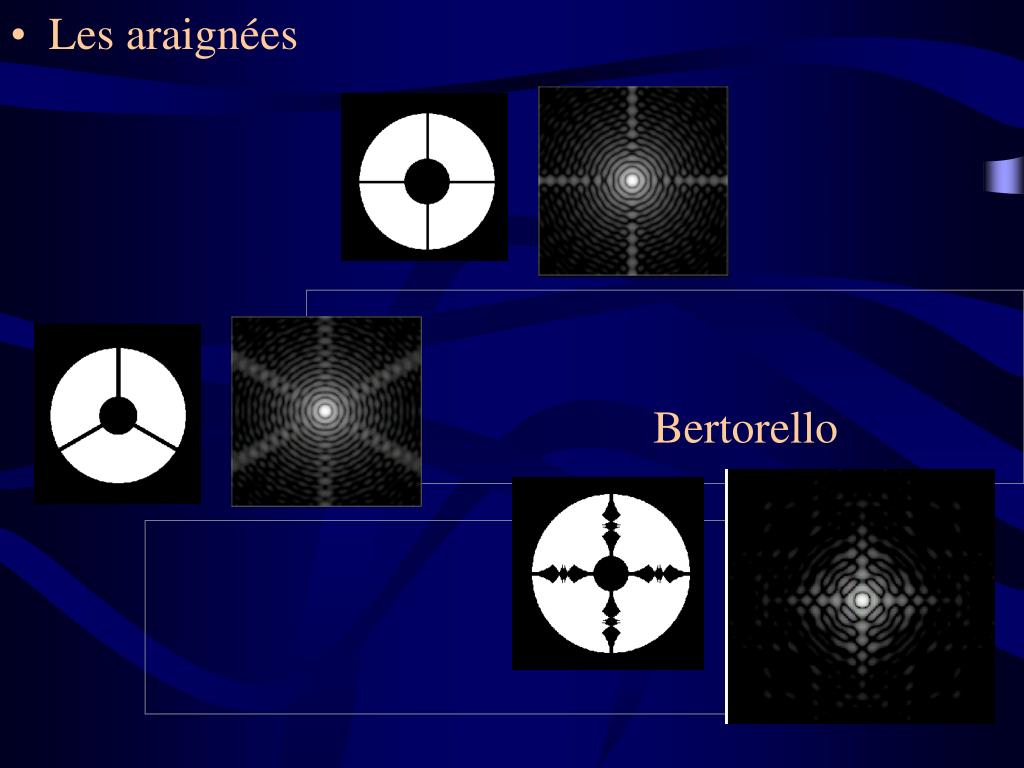

  14. Bertorello • Les araignées

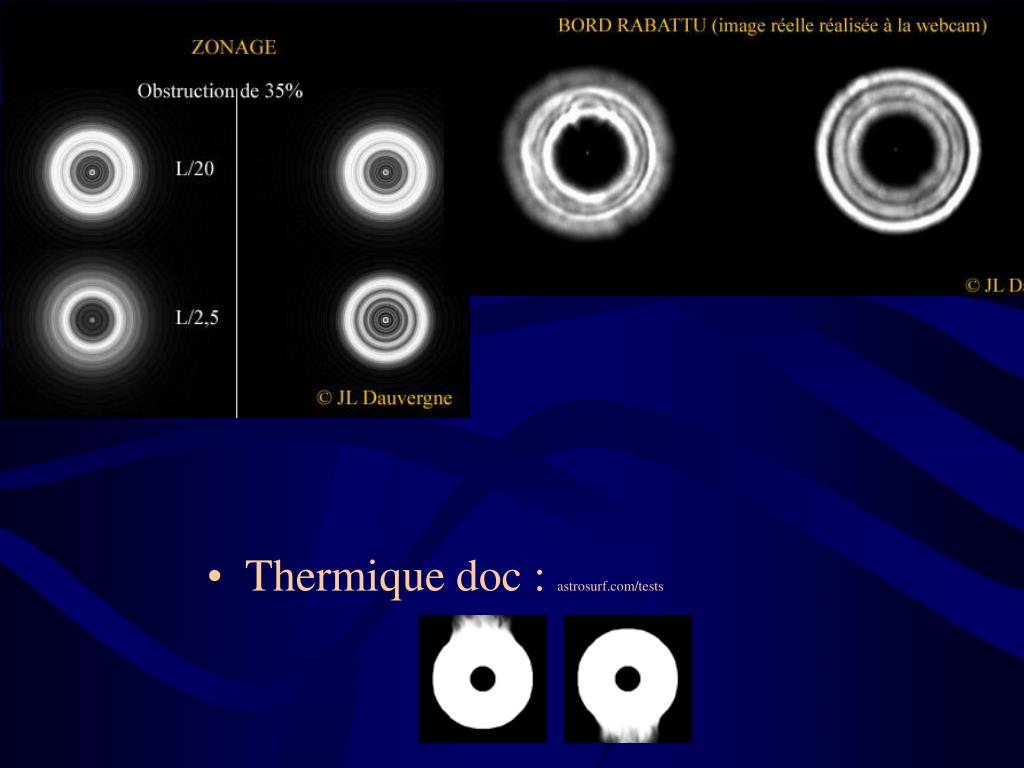

  15. Zonage • Thermique doc : astrosurf.com/tests

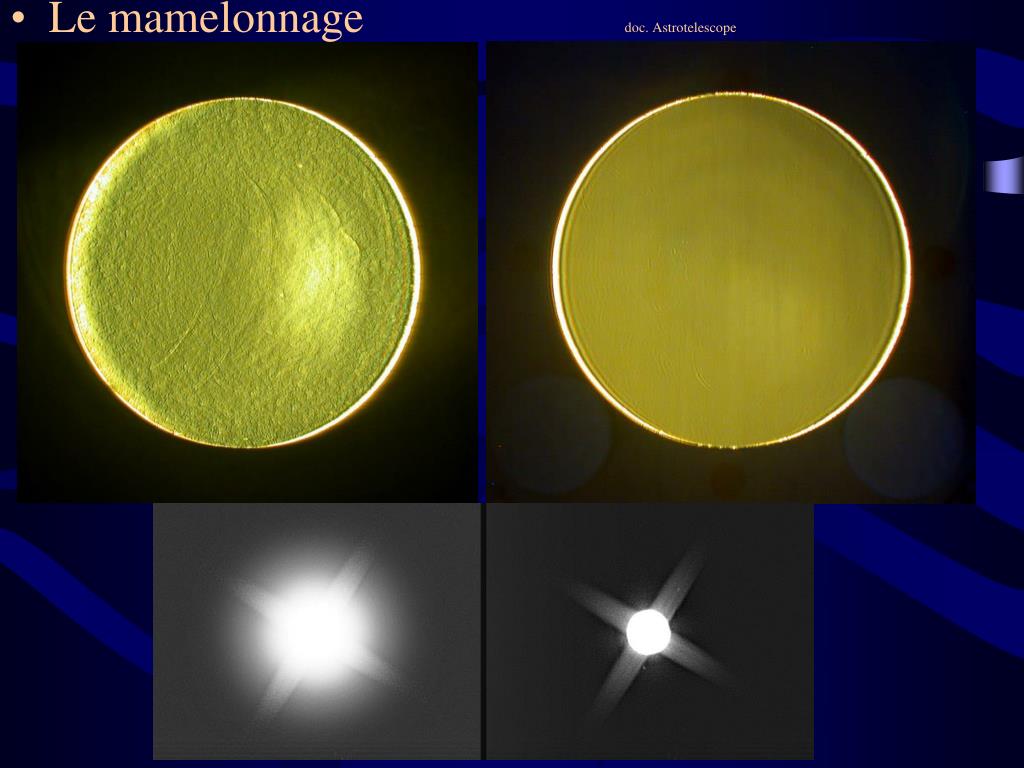

  16. Le mamelonnage doc. Astrotelescope

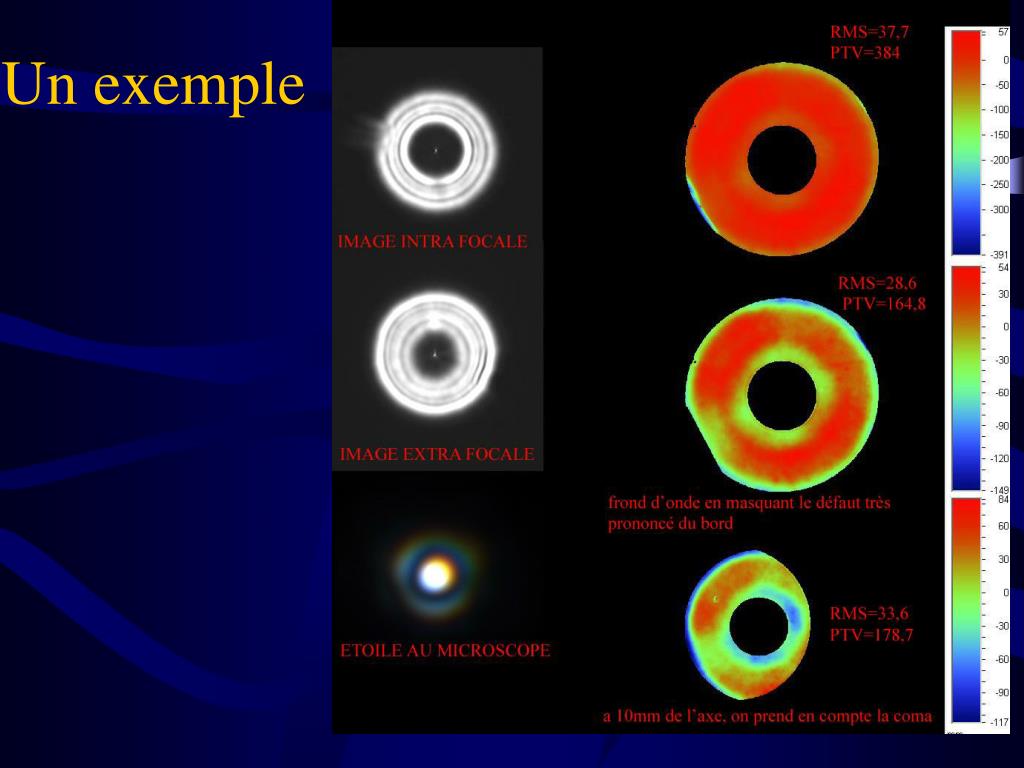

  17. Un exemple

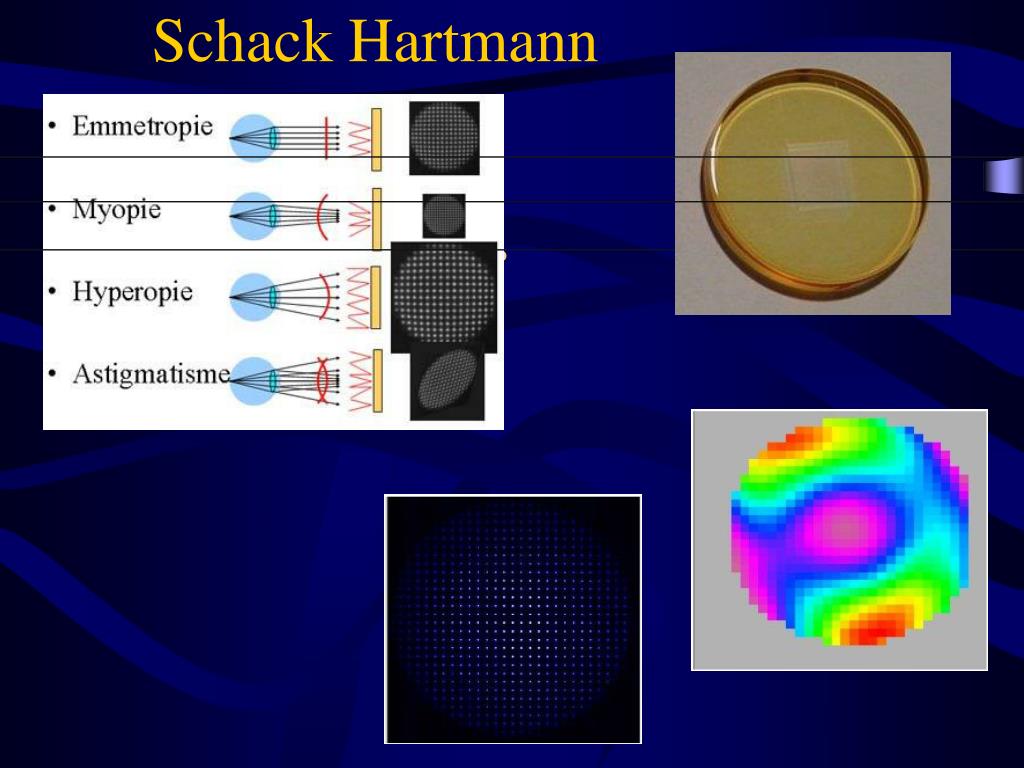

  18. Schack Hartmann

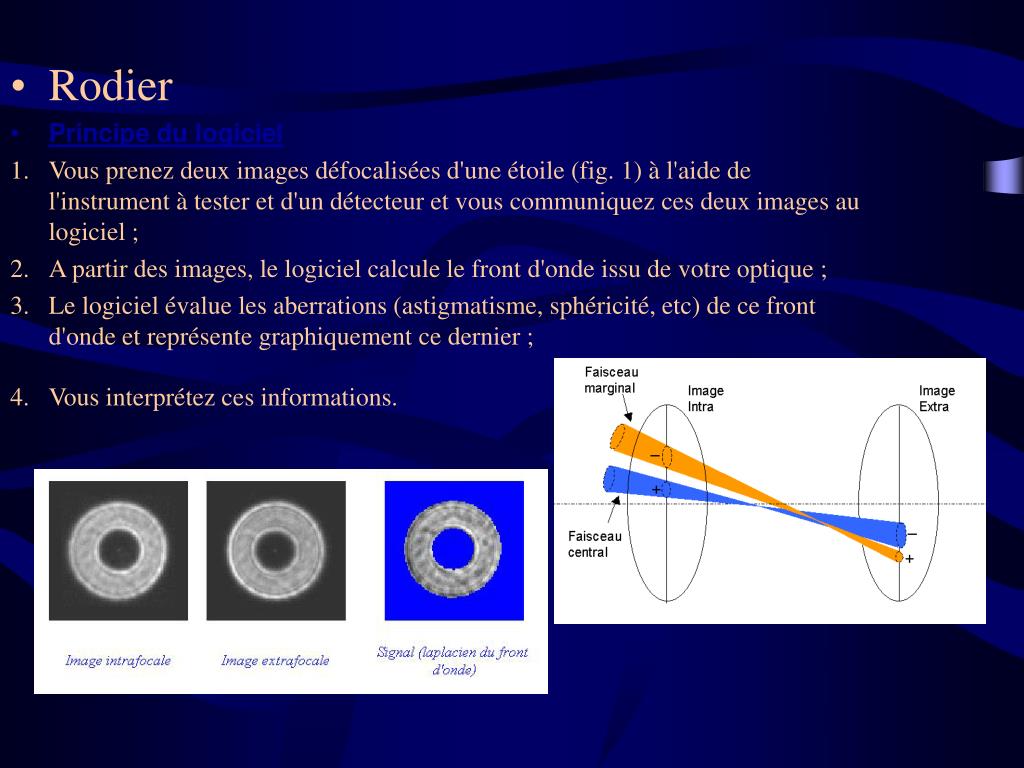

  19. Rodier • Principe du logiciel • Vous prenez deux images défocalisées d'une étoile (fig. 1) à l'aide de l'instrument à tester et d'un détecteur et vous communiquez ces deux images au logiciel ; • A partir des images, le logiciel calcule le front d'onde issu de votre optique ; • Le logiciel évalue les aberrations (astigmatisme, sphéricité, etc) de ce front d'onde et représente graphiquement ce dernier ; • Vous interprétez ces informations.

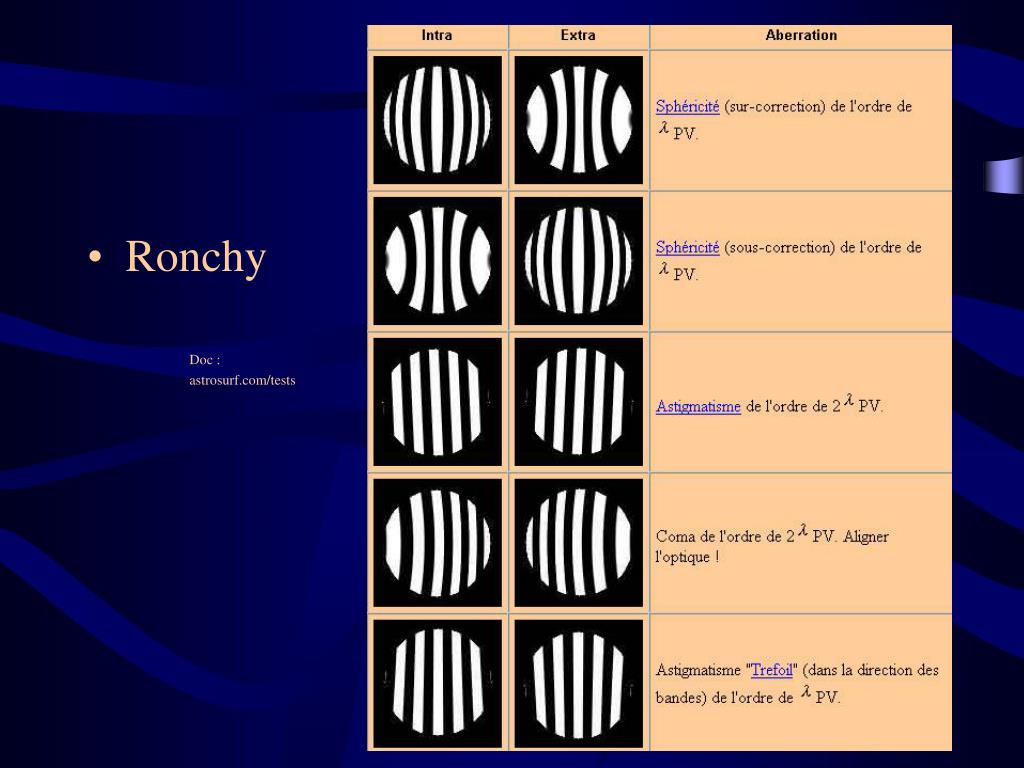

  20. Ronchy Doc : astrosurf.com/tests

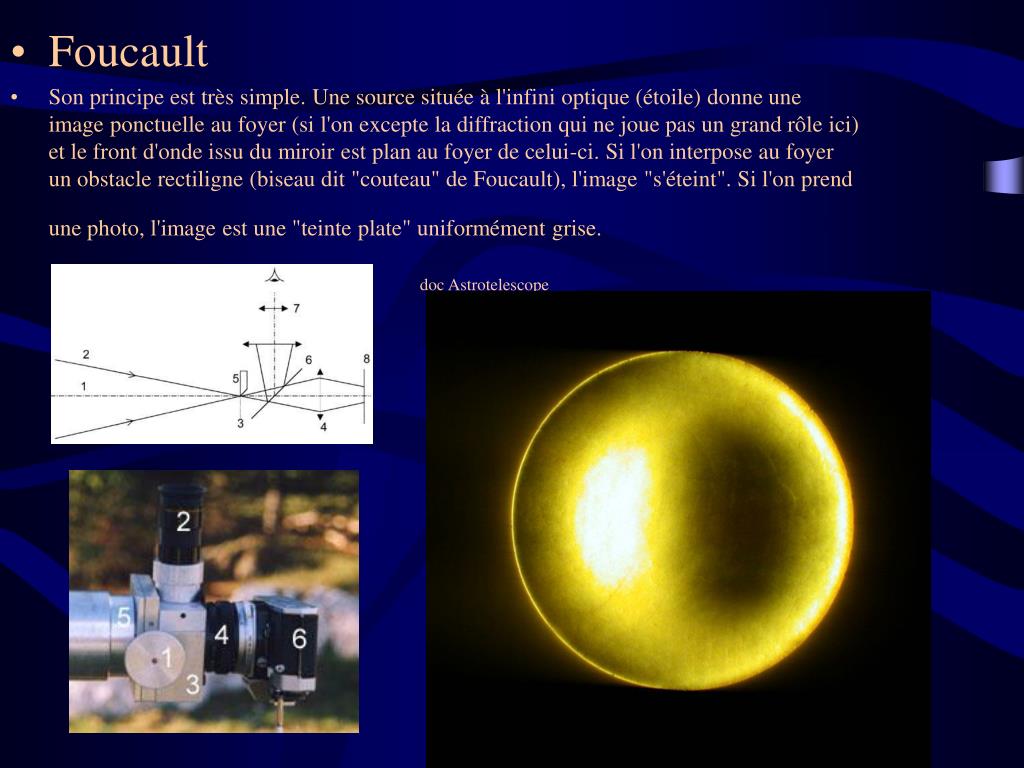

  21. Foucault • Son principe est très simple. Une source située à l'infini optique (étoile) donne une image ponctuelle au foyer (si l'on excepte la diffraction qui ne joue pas un grand rôle ici) et le front d'onde issu du miroir est plan au foyer de celui-ci. Si l'on interpose au foyer un obstacle rectiligne (biseau dit "couteau" de Foucault), l'image "s'éteint". Si l'on prend une photo, l'image est une "teinte plate" uniformément grise.doc Astrotelescope

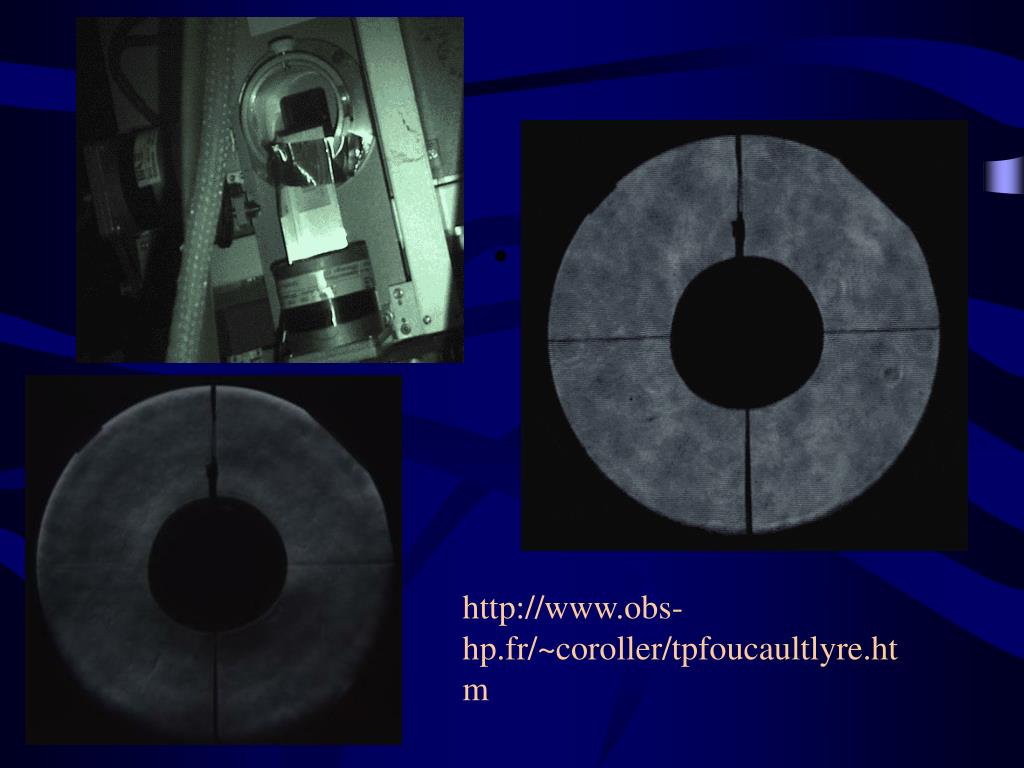

  22. http://www.obs-hp.fr/~coroller/tpfoucaultlyre.htm

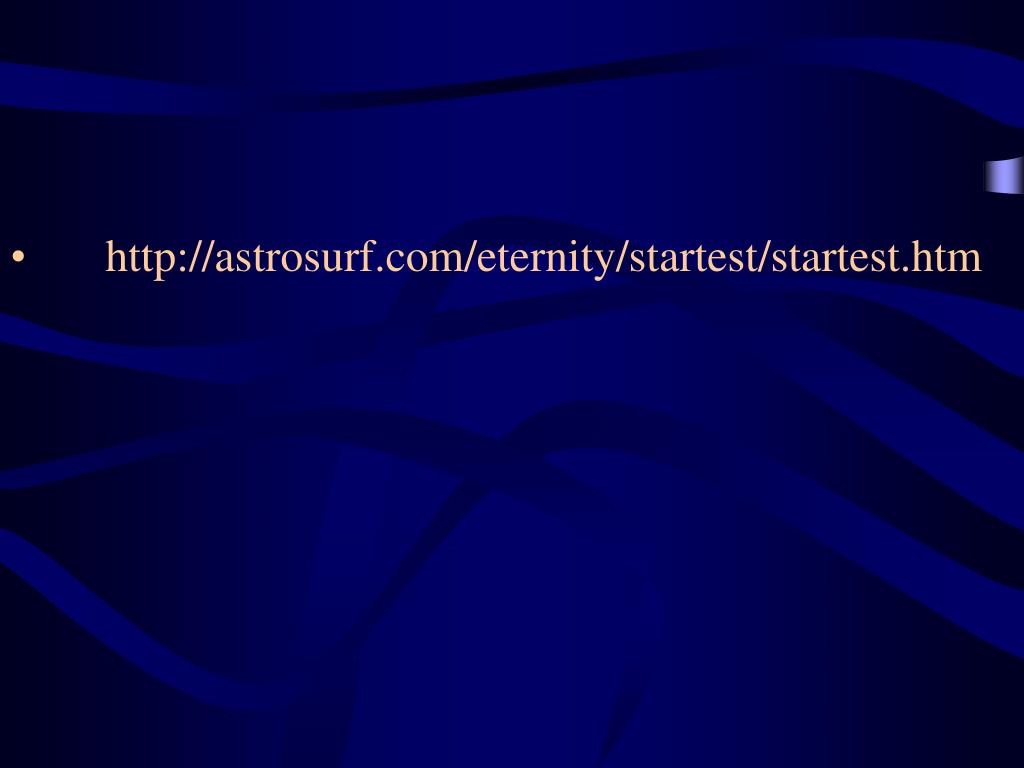

  23. http://astrosurf.com/eternity/startest/startest.htm
