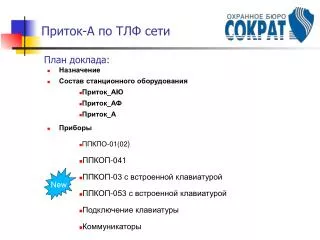

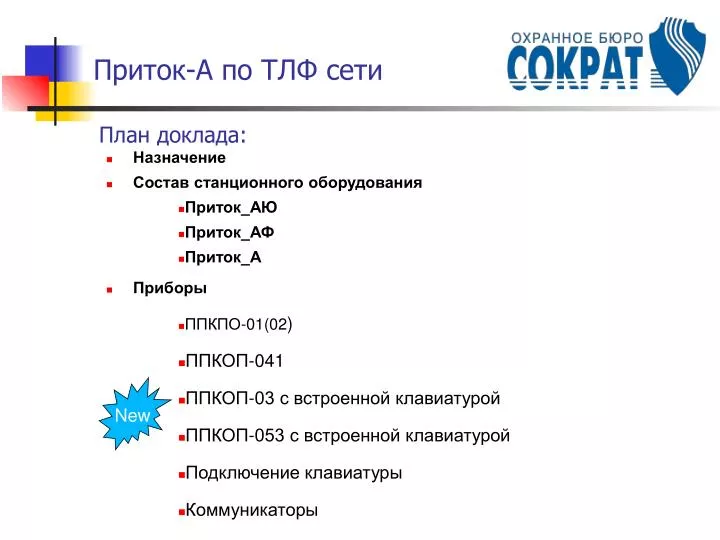

  1. Приток-А по ТЛФ сети План доклада: • Назначение • Состав станционного оборудования • Приток_АЮ • Приток_АФ • Приток_А • Приборы • ППКПО-01(02) • ППКОП-041 • ППКОП-03 с встроенной клавиатурой • ППКОП-053 с встроенной клавиатурой • Подключение клавиатуры • Коммуникаторы New

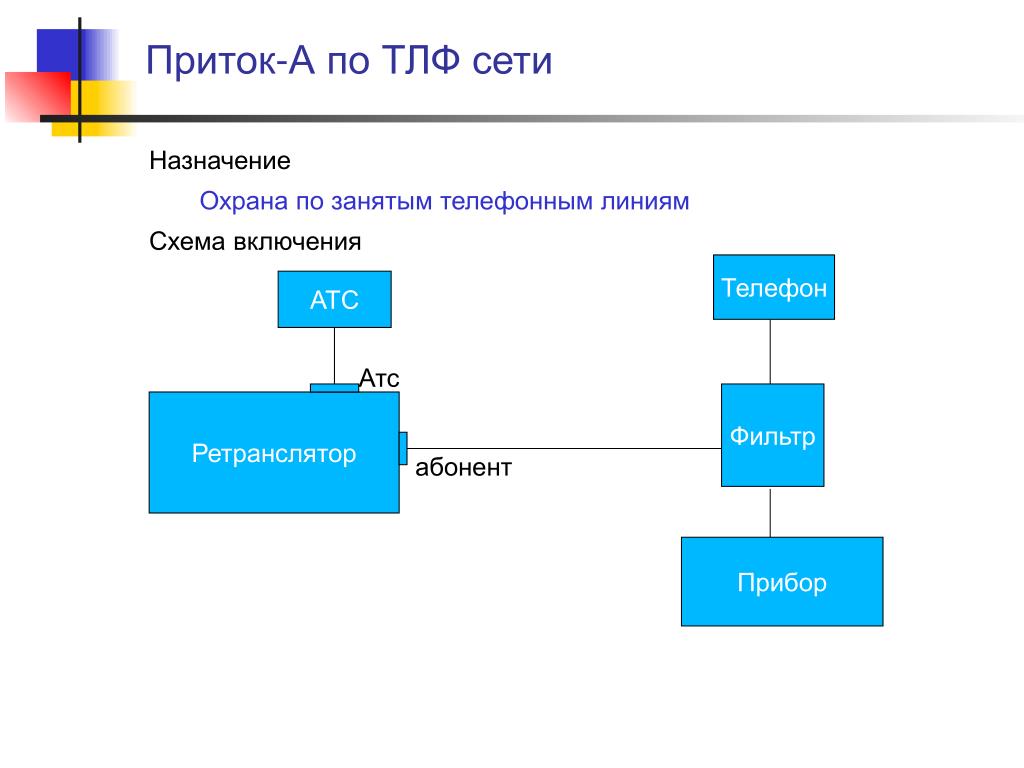

  2. Приток-А по ТЛФ сети Назначение Охрана по занятым телефонным линиям Схемавключения Телефон АТС Атс Фильтр Ретранслятор абонент Прибор

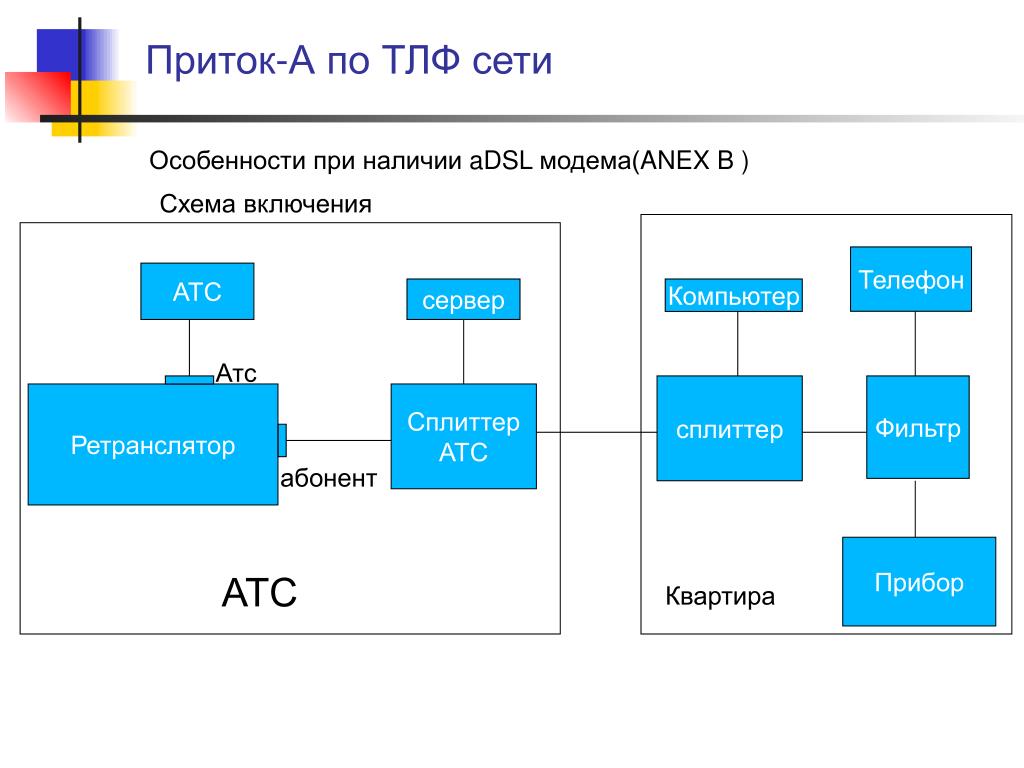

  3. Приток-А по ТЛФ сети Особенности при наличии aDSL модема(ANEXB ) Схемавключения Телефон АТС сервер Компьютер Атс сплиттер Фильтр Ретранслятор Сплиттер АТС абонент Прибор АТС Квартира

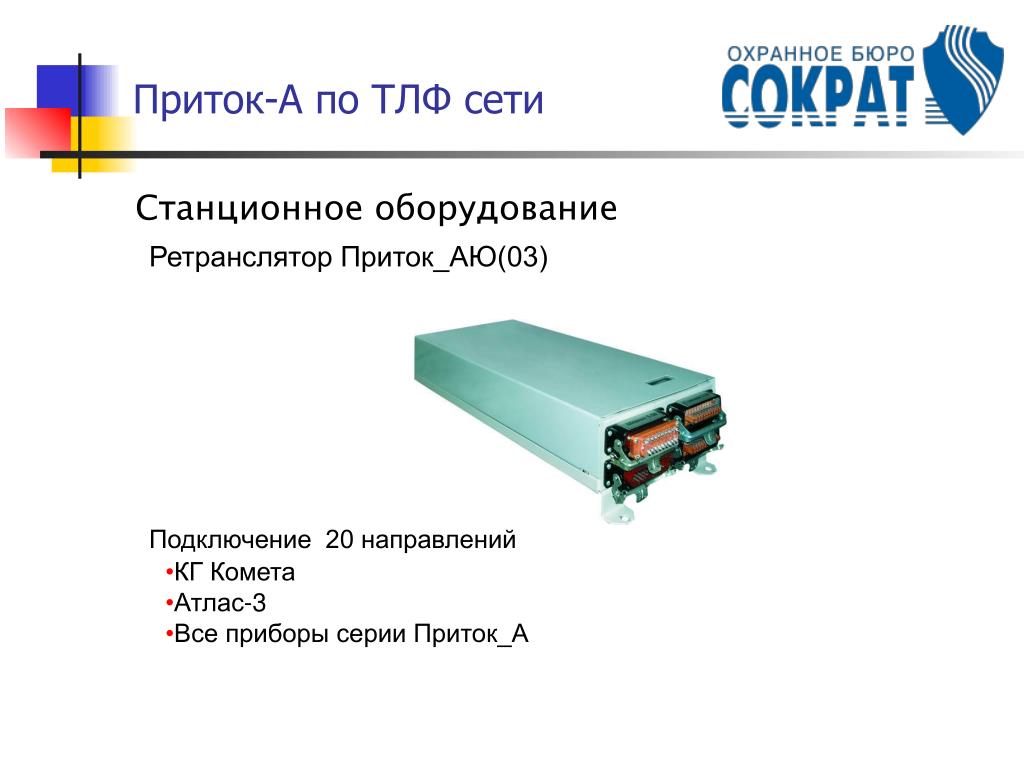

  4. Приток-А по ТЛФ сети Станционное оборудование Ретранслятор Приток_АЮ(03) Подключение 20 направлений • КГ Комета • Атлас-3 • Все приборы серии Приток_А

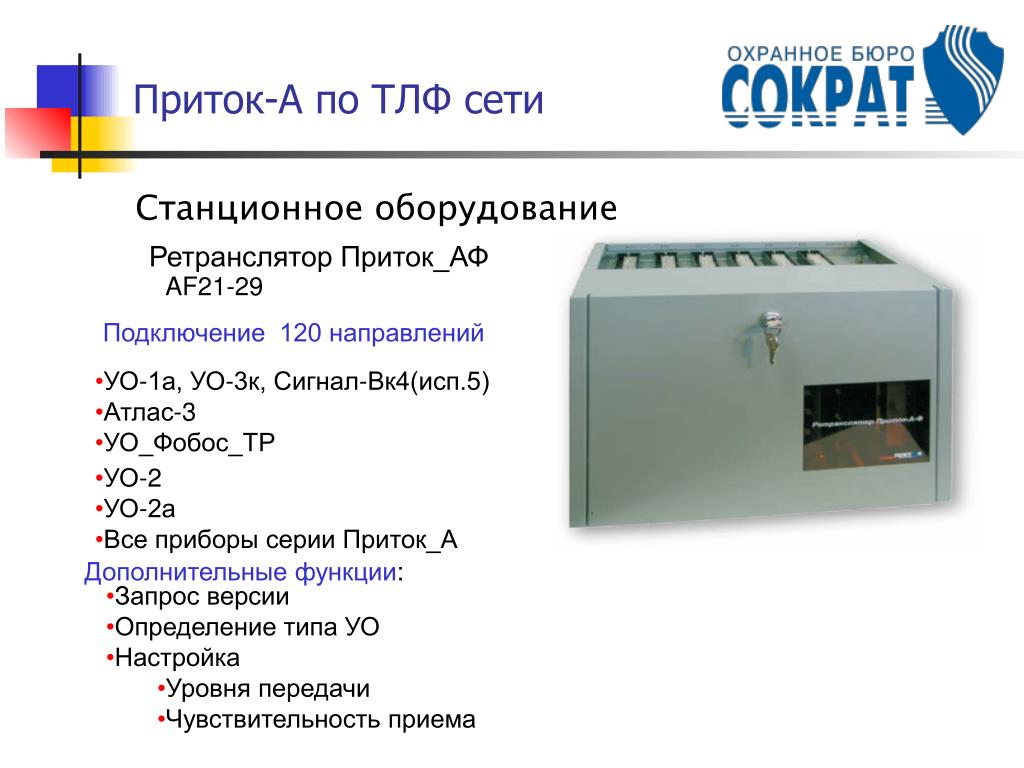

  5. Приток-А по ТЛФ сети Станционное оборудование Ретранслятор Приток_АФ AF21-29 Подключение 120 направлений • УО-1а, УО-3к, Сигнал-Вк4(исп.5) • Атлас-3 • УО_Фобос_ТР • УО-2 • УО-2а • Все приборы серии Приток_А Дополнительные функции: • Запрос версии • Определение типа УО • Настройка • Уровня передачи • Чувствительность приема

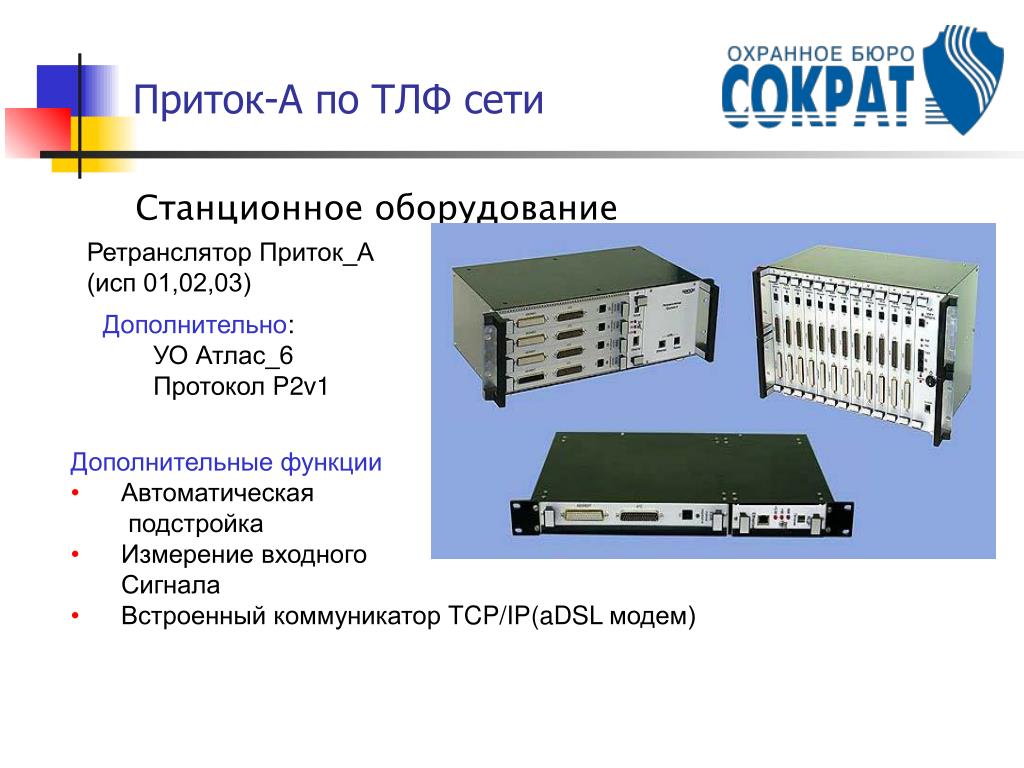

  6. Приток-А по ТЛФ сети Станционное оборудование Ретранслятор Приток_А (исп 01,02,03) Дополнительно: УО Атлас_6 Протокол P2v1 • Дополнительные функции • Автоматическая подстройка • Измерение входного Сигнала • Встроенный коммуникатор TCP/IP(aDSL модем)

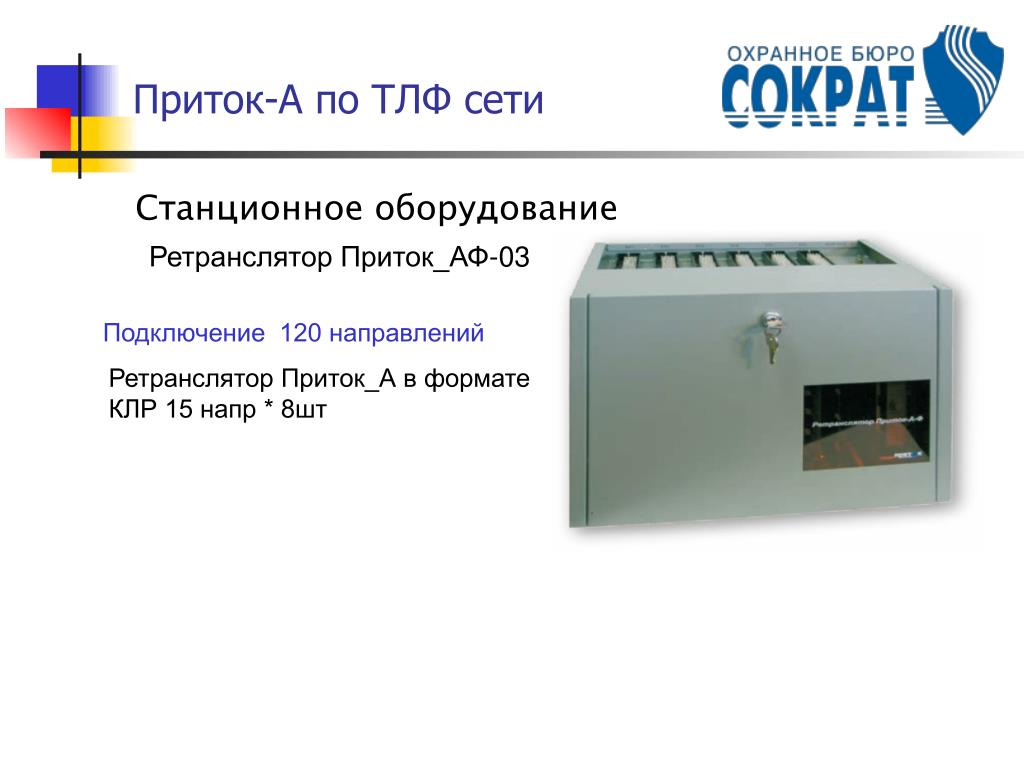

  7. Приток-А по ТЛФ сети Станционное оборудование Ретранслятор Приток_АФ-03 Подключение 120 направлений Ретранслятор Приток_А в формате КЛР 15 напр * 8шт

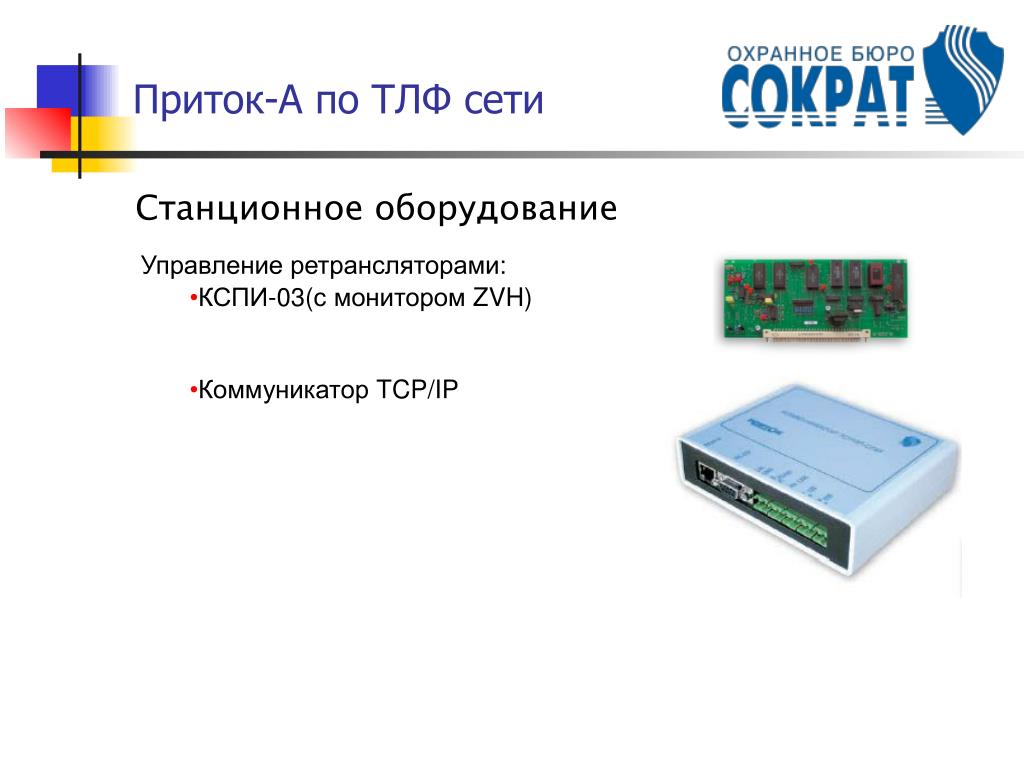

  8. Приток-А по ТЛФ сети Станционное оборудование Управление ретрансляторами: • КСПИ-03(с монитором ZVH) • Коммуникатор TCP/IP

  9. Приток-А по ТЛФ сети Объектовое оборудование Прибор приёмно-контрольный охранно- пожарный ППКОП 011-8-1-01 Приток-А-4(8) • 8 шс с раздельным взятием • Настройка к параметрам линии • Подключение внешней клавиатуры

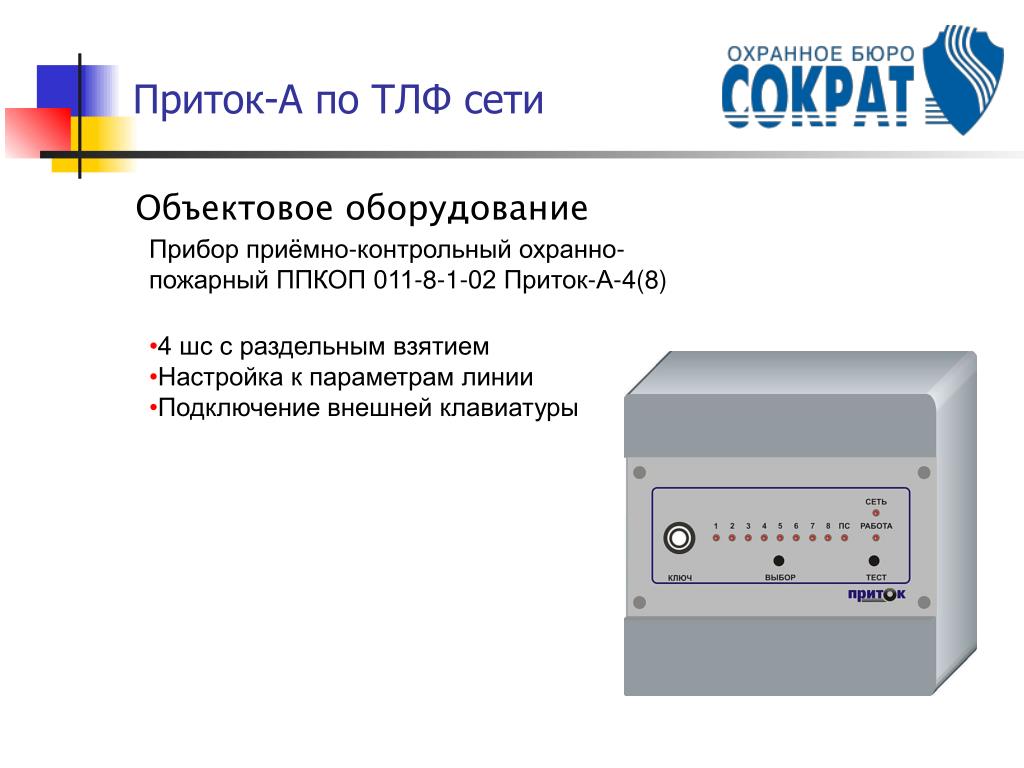

  10. Приток-А по ТЛФ сети Объектовое оборудование Прибор приёмно-контрольный охранно- пожарный ППКОП 011-8-1-02 Приток-А-4(8) • 4 шс с раздельным взятием • Настройка к параметрам линии • Подключение внешней клавиатуры

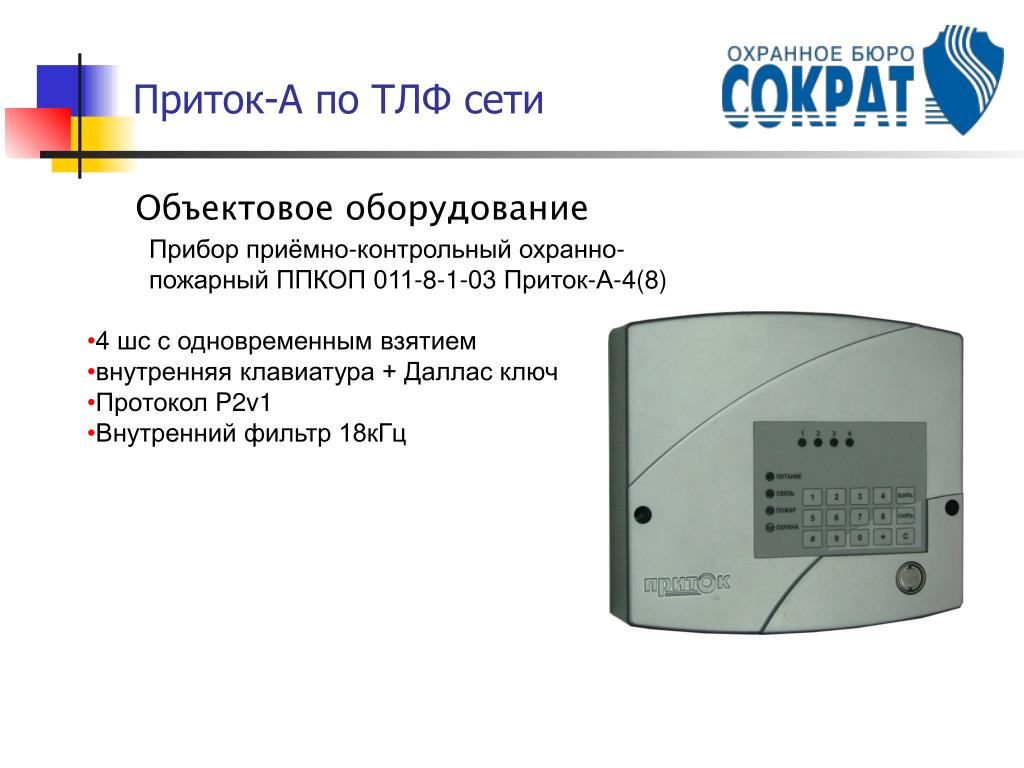

  11. Приток-А по ТЛФ сети Объектовое оборудование Прибор приёмно-контрольный охранно- пожарный ППКОП 011-8-1-03 Приток-А-4(8) • 4 шс с одновременным взятием • внутренняя клавиатура + Даллас ключ • Протокол P2v1 • Внутренний фильтр 18кГц

  12. Приток-А по ТЛФ сети Объектовое оборудование Прибор приёмно-контрольный охранно- пожарный ППКОП 011-8-1-053 Приток-А-4(8) • 3 шс с одновременным взятием • внутренняя клавиатура • Протокол P2v1 • Внутренний фильтр 18кГц

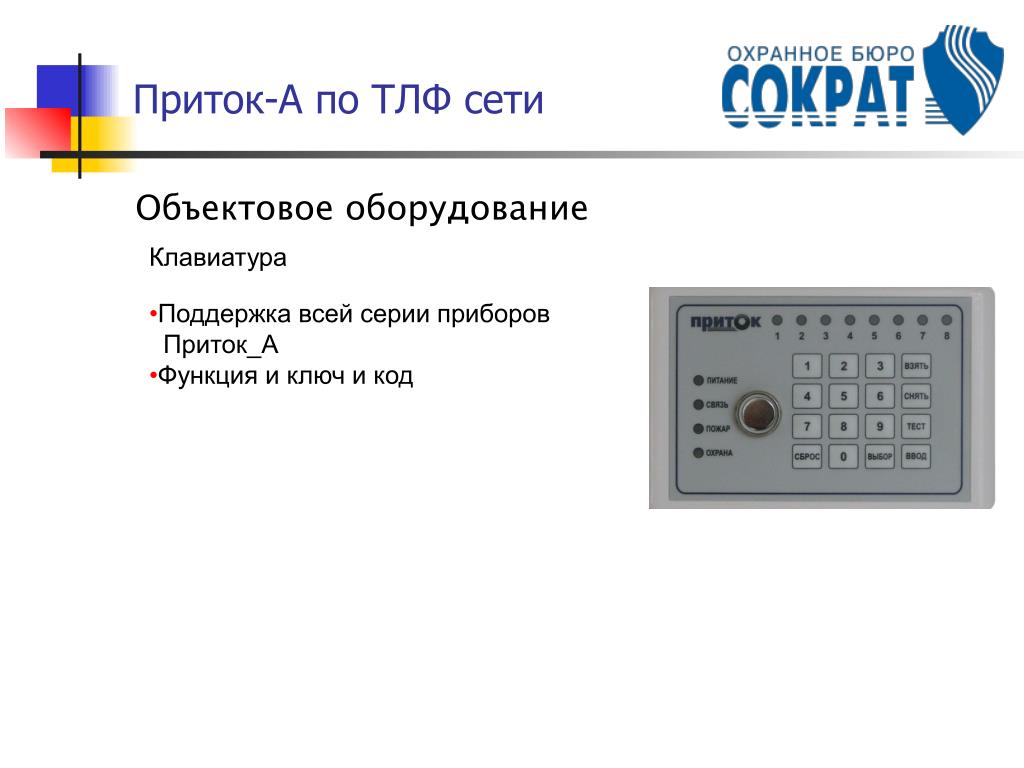

  13. Приток-А по ТЛФ сети Объектовое оборудование Клавиатура • Поддержка всей серии приборов • Приток_А • Функция и ключ и код

  14. Приток-А по ТЛФ сети Объектовое оборудование • Коммуникаторы, предусматривающие • подключение к одному направлению • до 30 ППКОП-05 • Астра_РИ(Астра 812) • приемник на 24 зоны • Сигнал_20 (2 шт)

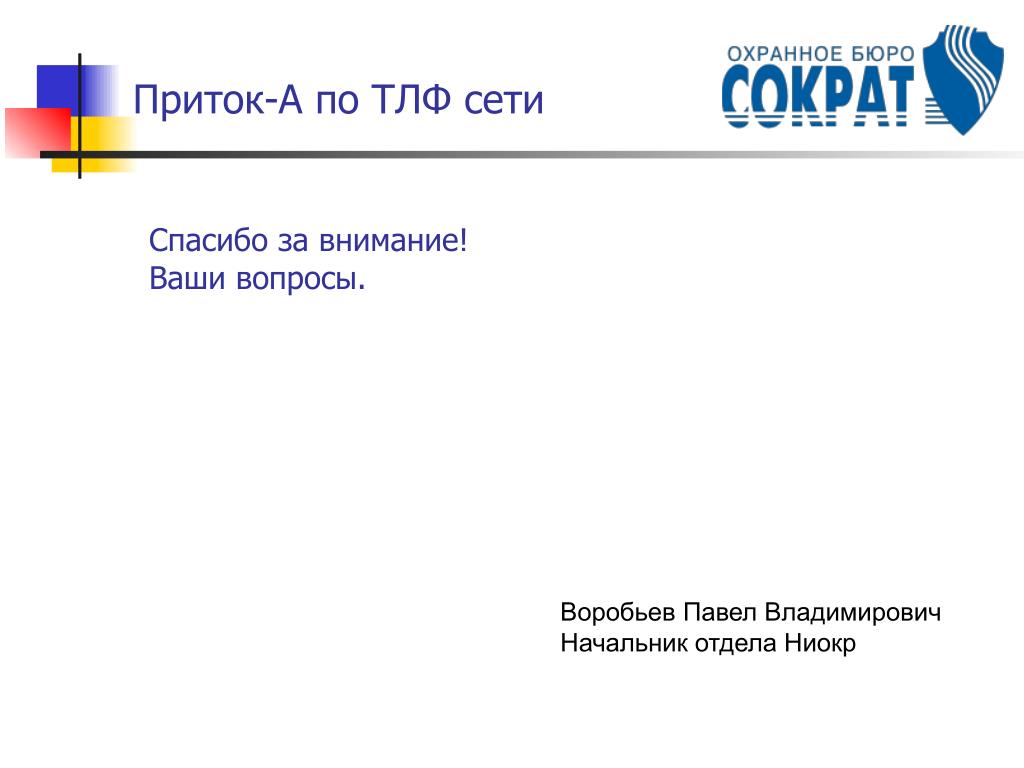

  15. Приток-А по ТЛФ сети Спасибо за внимание!Ваши вопросы. Воробьев Павел Владимирович Начальник отдела Ниокр
