  1. Airfoil

  2. Airfoil Aerodynamic วัตถุทรงลู่ลม (Streamlined Body)  แพนอากาศ (Airfoil ในแบบอเมริกันหรือ Aerofoil ในแบบอังกฤษ) ออกแบบมาเป็นพิเศษเพื่อให้แรงยกมีค่ามากกว่าแรงต้านมากๆ นำไปใช้กับเครื่องจักรที่ต้องการสร้างแรงจากอากาศที่ไหล เช่น เครื่องบิน และกังหันต่างๆ

  3. ตัวแปรของแพนอากาศ

  4. แพนอากาศรุ่น NACA (NACA Airfoil) แพนอากาศ NACA เป็นแพนอากาศสำหรับเครื่องบินที่พัฒนาโดย NationalAdvisoryCommitteeforAeronautics (NACA) รูปร่างของแพนอากาศ NACA จะระบุเป็นรุ่นต่างๆด้วย ตัวเลขหลังตัวอักษร NACA ซึ่งมีตั้งแต่ตัวเลข 4 หลักไปจนถึงตัวเลข 8 หลัก รุ่น 4 หลักจะมีการระบุเป็น NACA XXXX โดยตัวเลขหลักแรกหมายถึงความโค้งของแคมเบอร์เป็นร้อยละของคอร์ด ตัวเลขหลักที่สองหมายถึงระยะจากตำแหน่งจากชายหน้าไปถึงจุดที่มีแคมเบอร์สูงสุด โดยคูณ 10% ตัวเลขสองหลักสุดท้ายหมายถึง ความหนาสูงสุด ซึ่งเป็นร้อยละของคอร์ดเช่นกัน รุ่น 5 หลักจะมีการระบุเป็น NACA XXXXX โดยตัวเลขหลักแรกหมายถึง สัมประสิทธิ์แรงยกคูณด้วย 0.15 เลขXX สองหลักถัดมา หารด้วย 2 จะได้ระยะจากตำแหน่งจากชายหน้าไปถึงจุดที่มีแคมเบอร์สูงสุด ตัวเลขสองหลักสุดท้ายหมายถึง ความหนาสูงสุด ซึ่งเป็นร้อยละของคอร์ดเช่นกัน

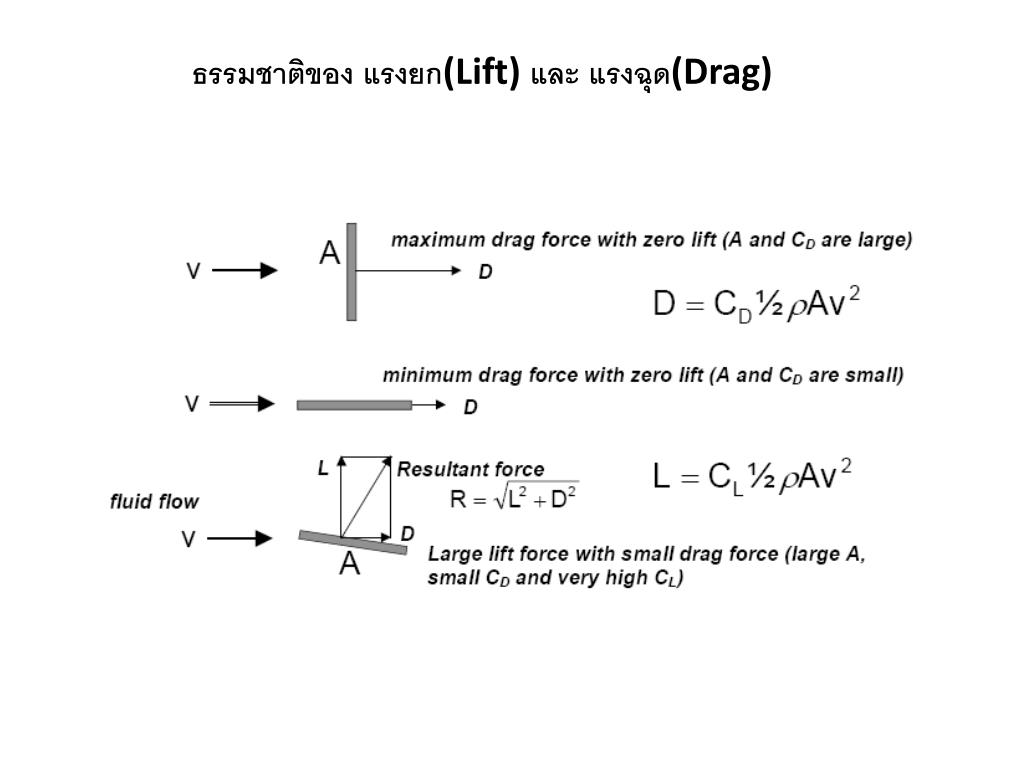

  5. ธรรมชาติของ แรงยก(Lift) และ แรงฉุด(Drag)

  6. Angle of Attack and Pressure Distribution

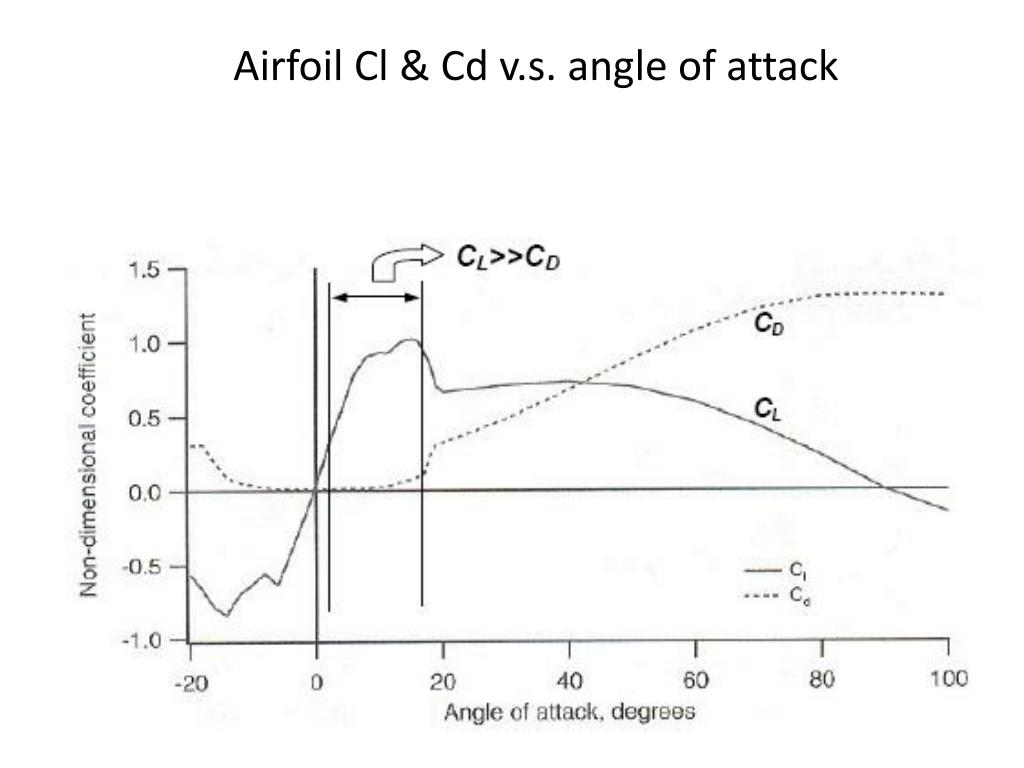

  7. Airfoil Cl & Cdv.s. angle of attack

  8. Wind Tunnel Test

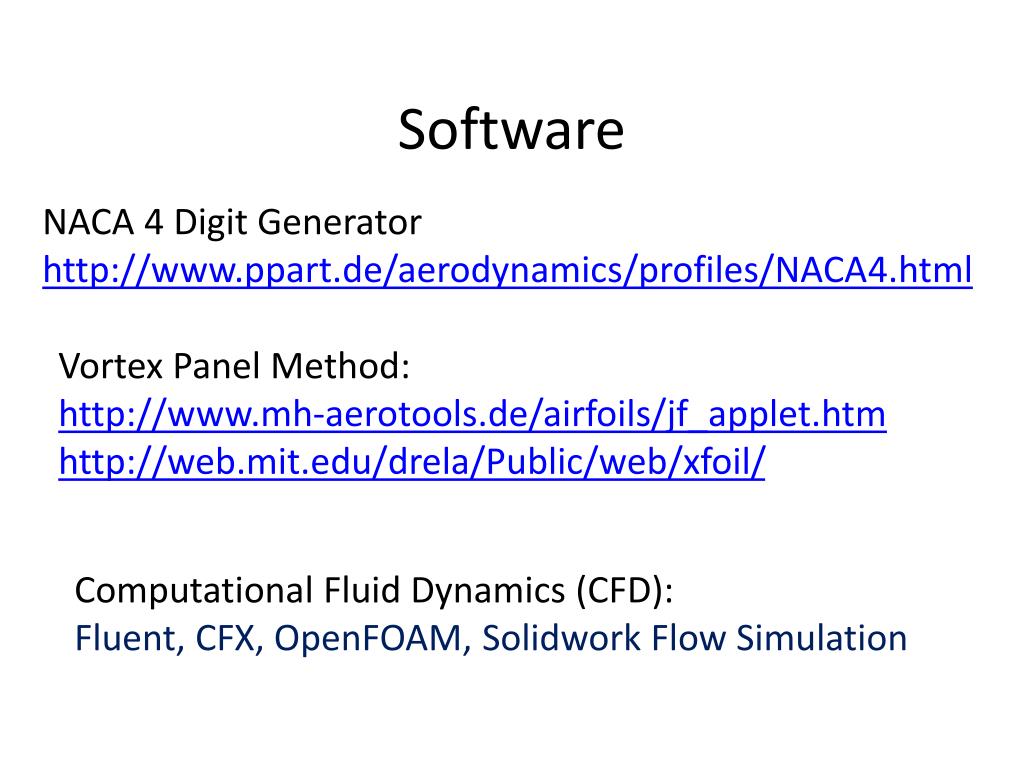

  9. Software NACA 4 Digit Generator http://www.ppart.de/aerodynamics/profiles/NACA4.html Vortex Panel Method: http://www.mh-aerotools.de/airfoils/jf_applet.htm http://web.mit.edu/drela/Public/web/xfoil/ Computational Fluid Dynamics (CFD): Fluent, CFX, OpenFOAM, Solidwork Flow Simulation

  10. CFD : Navier-Stoke Equations

  11. Boundary Layer Flow

  12. Stall

  13. Tip loss

  14. Winglets
