  1. PERTEMUAN 3

  2. Diode Ideal • Diode kondukdenganbaikdalamarah forward bias • Diode ideal sebagaikonduktorbiladiberi forward bias dansebagai isolator diberi reverse bias

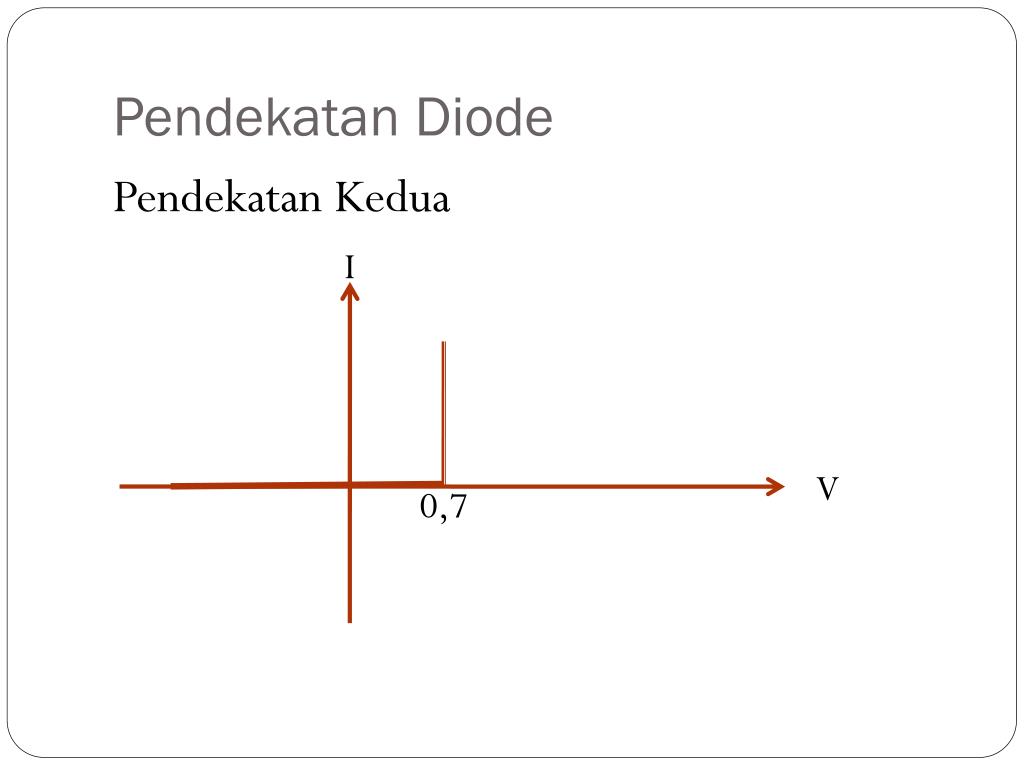

  3. Pendekatan Diode PendekatanKedua I V 0,7

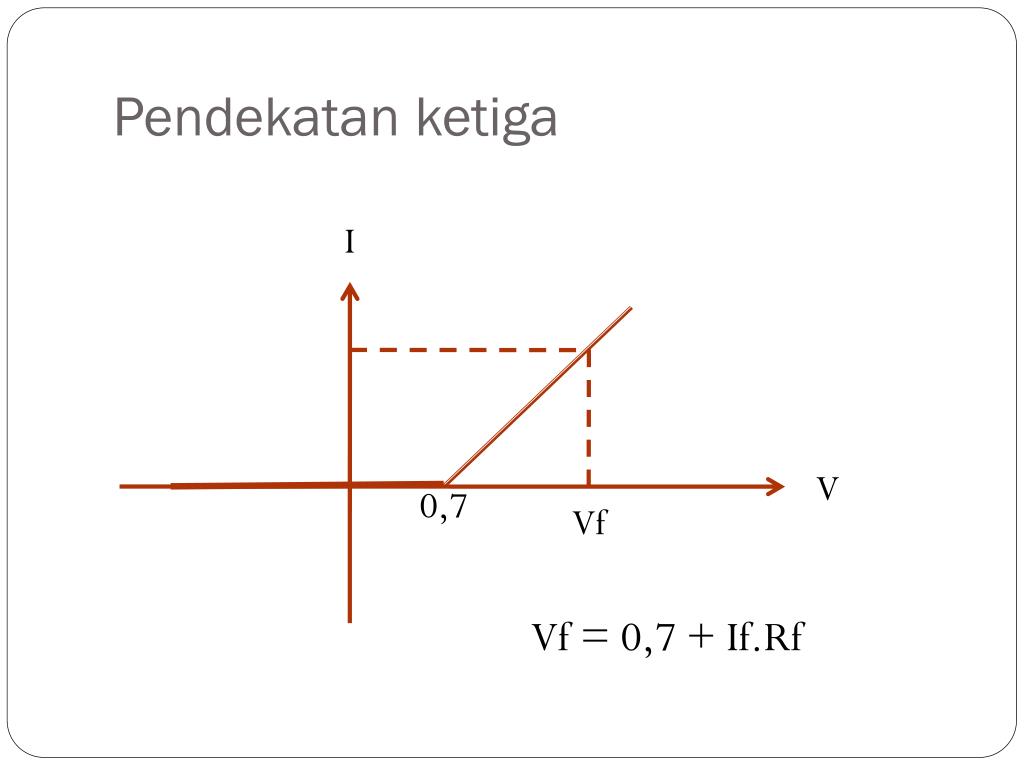

  4. Pendekatanketiga I V 0,7 Vf Vf = 0,7 + If.Rf

  5. AnalisisRangkaian Up Down Denganmenghubungkantitik-titik tegangandanarusdioda, makaakandidapatgrafikdioda

  6. GrafikDioda Forward Bias

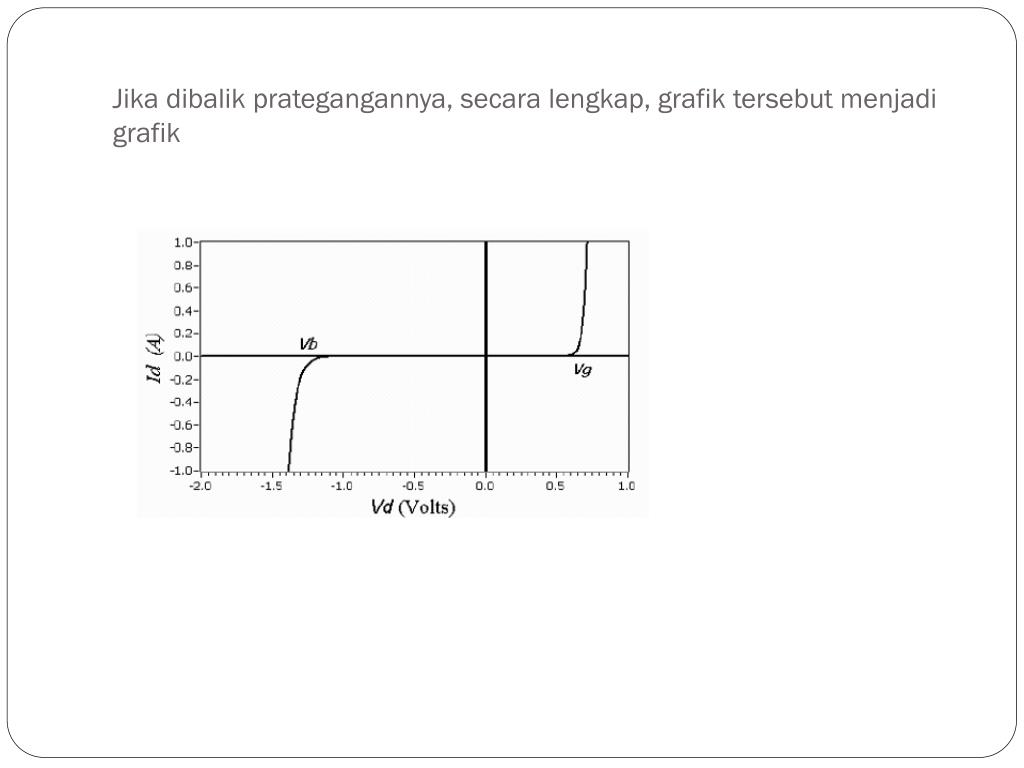

  7. Jikadibalikprategangannya, secaralengkap, grafiktersebutmenjadigrafik

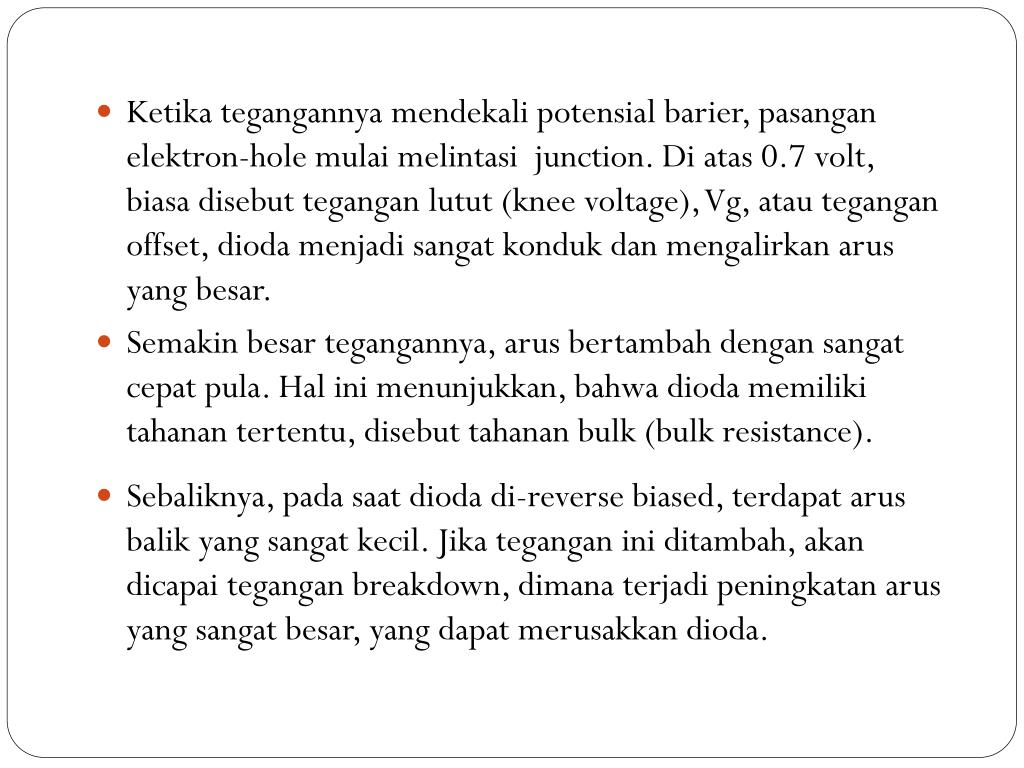

  8. Ketikategangannyamendekalipotensialbarier, pasanganelektron-hole mulaimelintasi junction. Di atas 0.7 volt, biasadisebutteganganlutut (knee voltage), Vg, atautegangan offset, diodamenjadisangatkondukdanmengalirkanarus yang besar. • Semakinbesartegangannya, arusbertambahdengansangatcepat pula. Hal inimenunjukkan, bahwadiodamemilikitahanantertentu, disebuttahanan bulk (bulk resistance). • Sebaliknya, pada saat dioda di-reverse biased, terdapat arus balik yang sangat kecil. Jika tegangan ini ditambah, akan dicapai tegangan breakdown, dimana terjadi peningkatan arus yang sangat besar, yang dapat merusakkan dioda.

  9. Hambatanpadadioda • Dalamarah Forward tahanan DC diberisimbolRfdanalam reverse diberisimbolRr ContohHambatan Forward Diode Type 1N914 : 10 mAPadategangan 0,65 V 30 mAPadategangan 0,75 V 50 mApadategangan 0,85 V BerapaTahanan diode / DC nya

  10. Jawab : Rf 1= 0,65 V / 10 m A = 65 Ohm Rf 2= 0,75 / 30 mA = 25 Ohm Rf3 = 0,85 / 50 mA = 17 Ohm, JadiTahanan DC berkurangbilaarusnaik

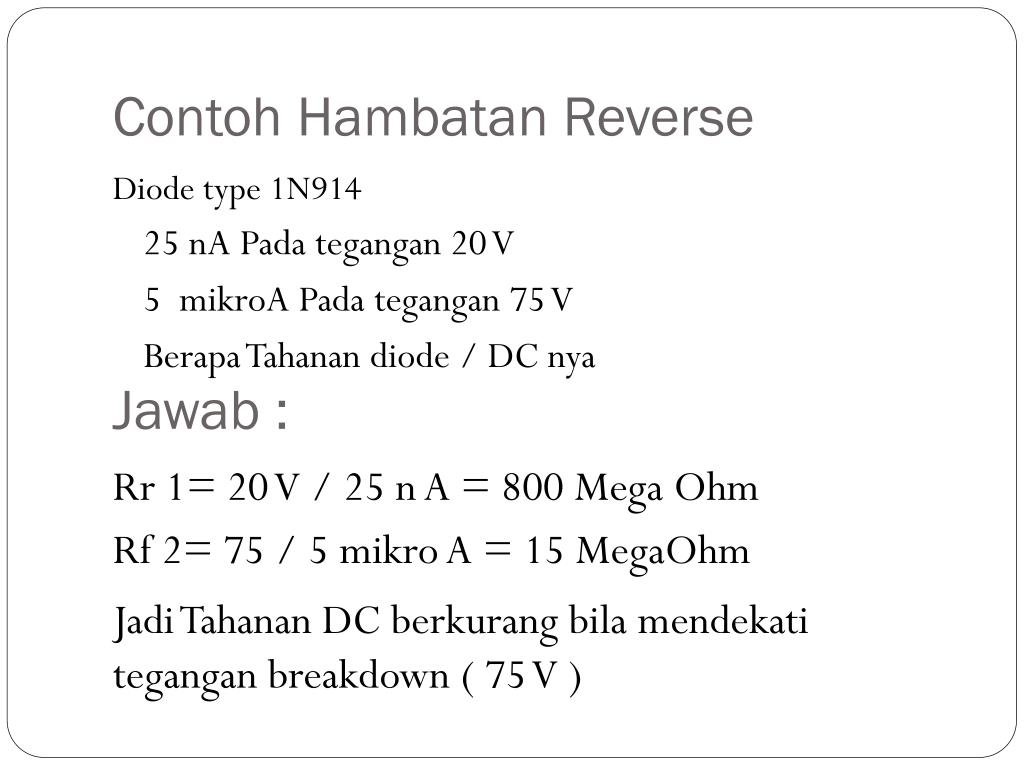

  11. ContohHambatan Reverse Diode type 1N914 25 nAPadategangan 20 V 5 mikroAPadategangan 75 V BerapaTahanan diode / DC nya Jawab : Rr 1= 20 V / 25 n A = 800 Mega Ohm Rf 2= 75 / 5mikroA = 15 MegaOhm JadiTahanan DC berkurangbilamendekatitegangan breakdown ( 75 V )

  12. GarisBeban PersamaanGarisBeban PerbedaanPotensialpadatahananadalah : Vs – V Arusnya : I = (Vs – V) / Rs

  13. Contoh : • JikaTegangansumber 2 V dantahananpembatasarus 100 Ohm, makapersamaanmenjadi : I = (2 – V) / 100 • Persamaandiatasmenyatakanhubungan yang linier antaraarusdantegangan, jikakitamenggambarpersamaanini, makaakandiperolehgarislurus. Contohjika V = 0, maka : • I = (2 – 0) / 100 = 20 mA ( I = 20mA dan V= 0 V) • Jika V = 2 V, maka : • I = (2 – 2) / 100 = 0 mA ( I = 0mA dan V= 2 V)

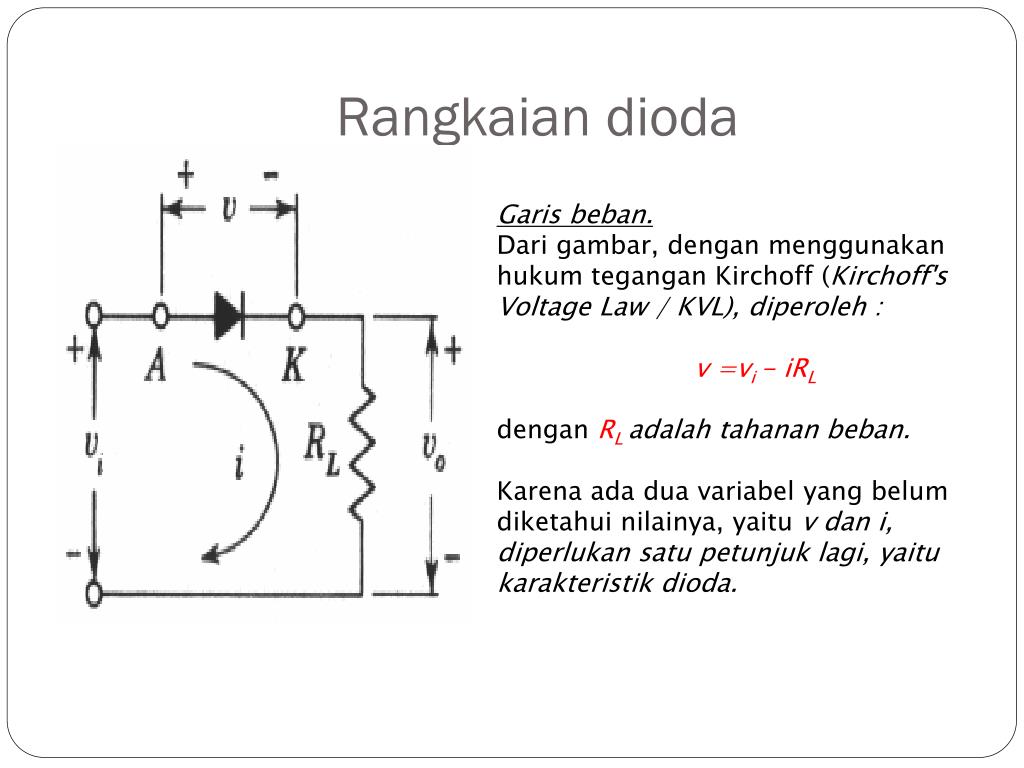

  14. Rangkaiandioda Garis beban. Dari gambar, dengan menggunakan hukum tegangan Kirchoff (Kirchoff's Voltage Law / KVL), diperoleh : v =vi - iRL dengan RL adalah tahanan beban. Karena ada dua variabel yang belum diketahui nilainya, yaitu v dan i, diperlukan satu petunjuk lagi, yaitu karakteristik dioda.

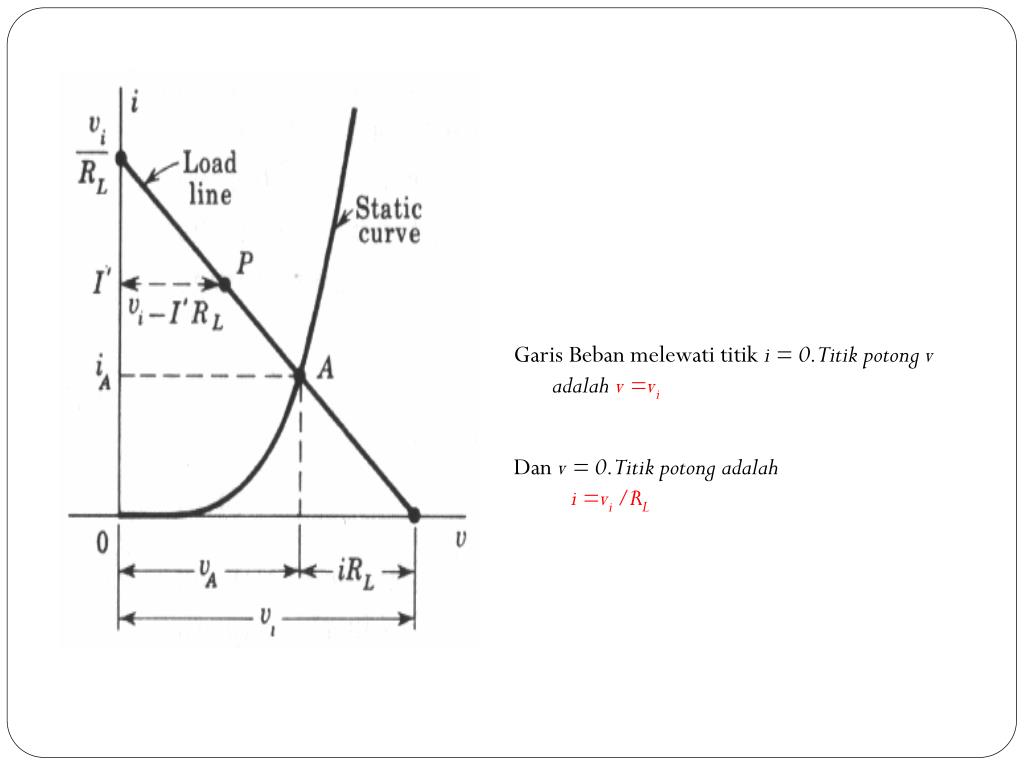

  15. GarisBebanmelewatititiki = 0. Titikpotong v adalahv =vi Dan v = 0. Titikpotongadalah i =vi /RL

  16. Gambar Kurva Karakteristik Dinamis Hubungan arus terhadap tegangan masukan vi bervariasi disebut karakteristik dinamis. Lereng garis beban adalah tetap karena resistans beban RLtetap

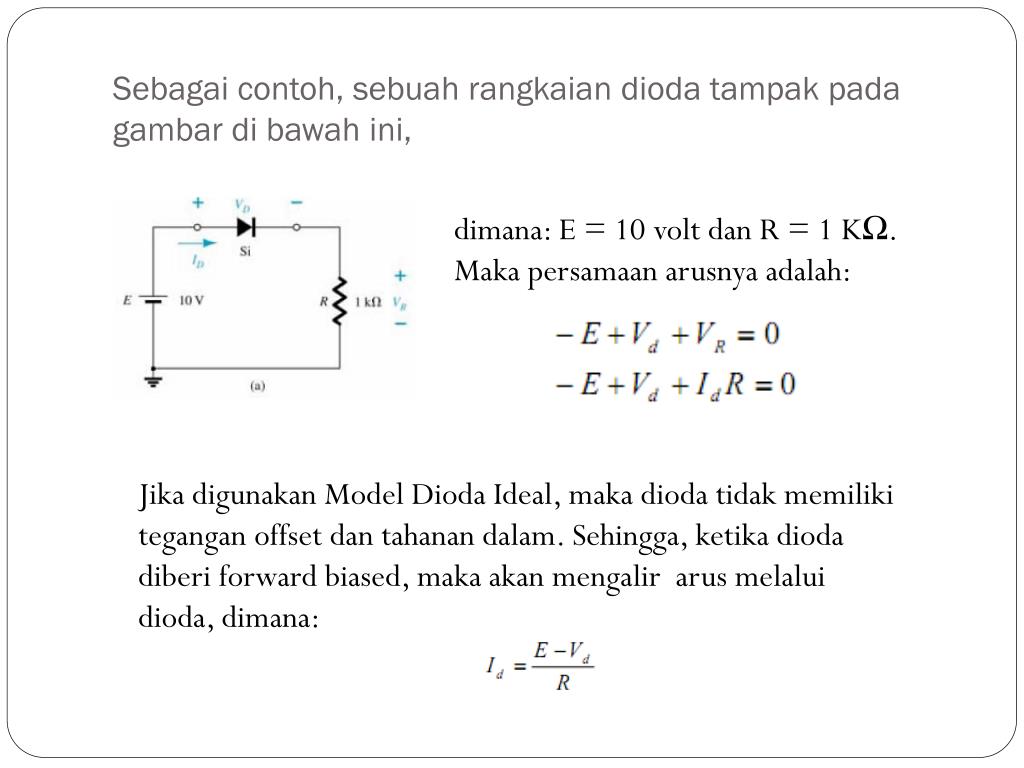

  17. Sebagaicontoh, sebuahrangkaiandiodatampakpadagambardibawahini, dimana: E = 10 volt dan R = 1 KΩ. Maka persamaan arusnya adalah: Jikadigunakan Model Dioda Ideal, makadiodatidakmemilikitegangan offset dantahanandalam. Sehingga, ketikadiodadiberi forward biased, makaakanmengalirarusmelaluidioda, dimana:

  18. Dari persamaandiatas, didapatgarisbeban, dimana: dengantitikoperasipada Garisbebandantitikoperasiditampilkanpadagambar.

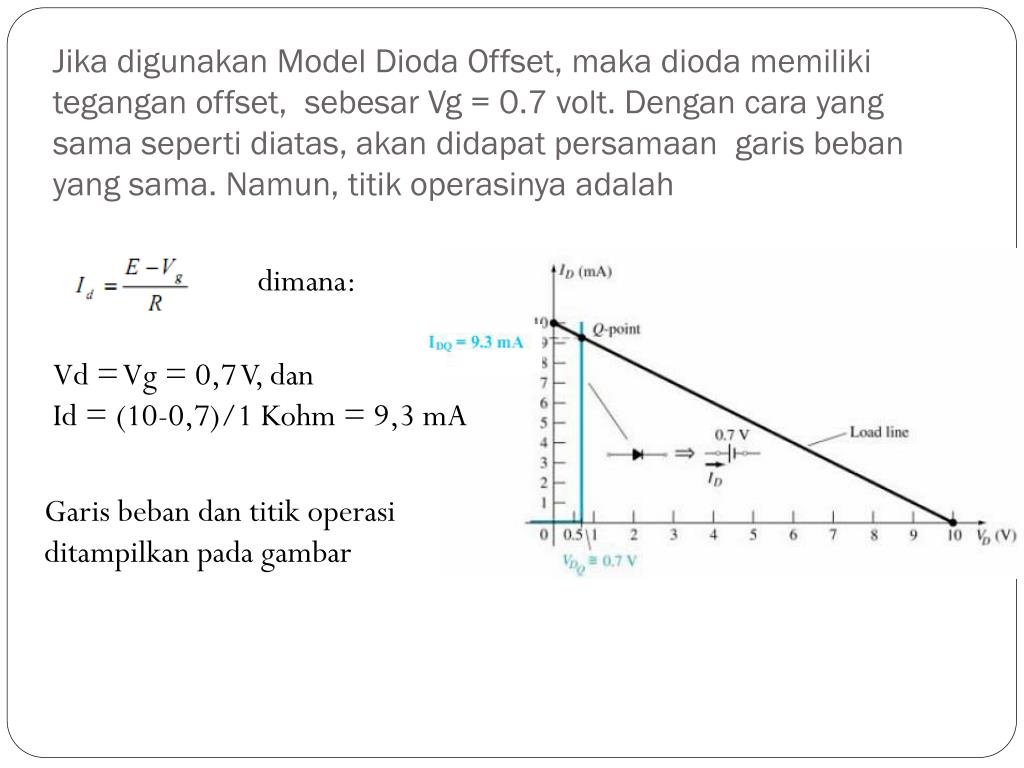

  19. Jikadigunakan Model Dioda Offset, makadiodamemilikitegangan offset, sebesarVg = 0.7 volt. Dengancara yang samasepertidiatas, akandidapatpersamaangarisbeban yang sama. Namun, titikoperasinyaadalah dimana: Vd = Vg = 0,7 V, dan Id = (10-0,7)/1 Kohm = 9,3 mA Garisbebandantitikoperasiditampilkanpadagambar

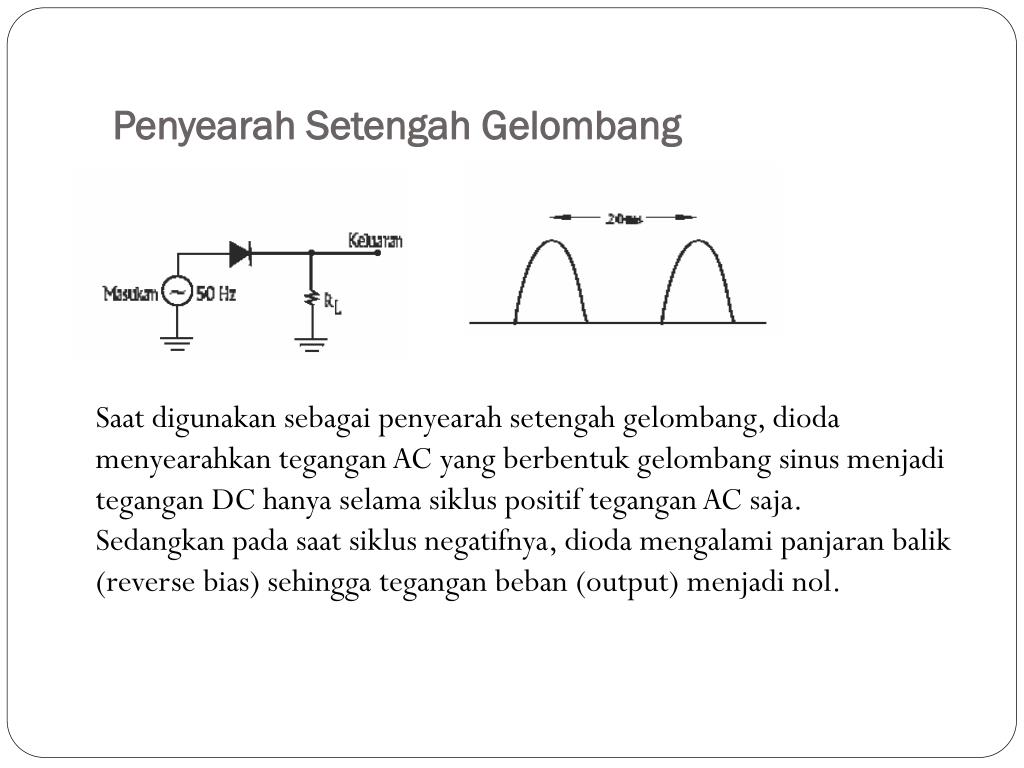

  20. PenyearahSetengahGelombang Saatdigunakansebagaipenyearahsetengahgelombang, diodamenyearahkantegangan AC yang berbentukgelombang sinus menjaditegangan DC hanyaselamasikluspositiftegangan AC saja. Sedangkanpadasaatsiklusnegatifnya, diodamengalamipanjaranbalik (reverse bias) sehinggateganganbeban (output) menjadi nol.
