Presentation Transcript

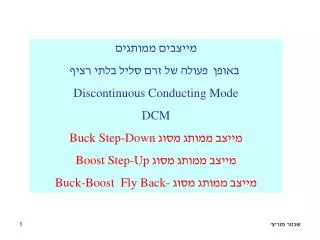

slide1

מייצבים ממותגים

באופן פעולה של זרם סליל בלתי רציף

Discontinuous Conducting Mode

DCM

מייצב ממותג מסוג Buck Step-Down

מייצב ממותג מסוג Boost Step-Up

מייצב ממותג מסוג Buck-Boost Fly Back-

slide2

iL

1

S

VOUT

IR

VIN

iC

2

R

R

C

זרם במשרן L ב-CCM

I2

<iL>=IR

I1

t

T1

T2

זרם במשרן L בגבול המעבר ל-DCM

I2

<iL>=IR

I1

t

T1

T2

DCM עבור מעגל BUCK

ב-CCM הזרם המינימלי בסליל I1גדול מאפס

בגבול בין CCM ל-DCM עקב חיבור עומס RCRITבדיוק בסוף כל מחזור זרם הסליל יורד לאפס I1=0

עבור הגבול בין CCM ל-DCM

כאשר המפסק במצב 1

כאשר המפסק במצב 2

נציב ונקבל

slide3

נגדיר את גבול DCM על ידי KCRIT

נגדיר K ע"י

מעגל BUCK פועל ב-CCM אם

מעגל BUCK פועל ב-DCM אם

העומס R הגורם למעגל לעבור מ-CCM ל-DCM קוראים עומס קריטי RCRIT

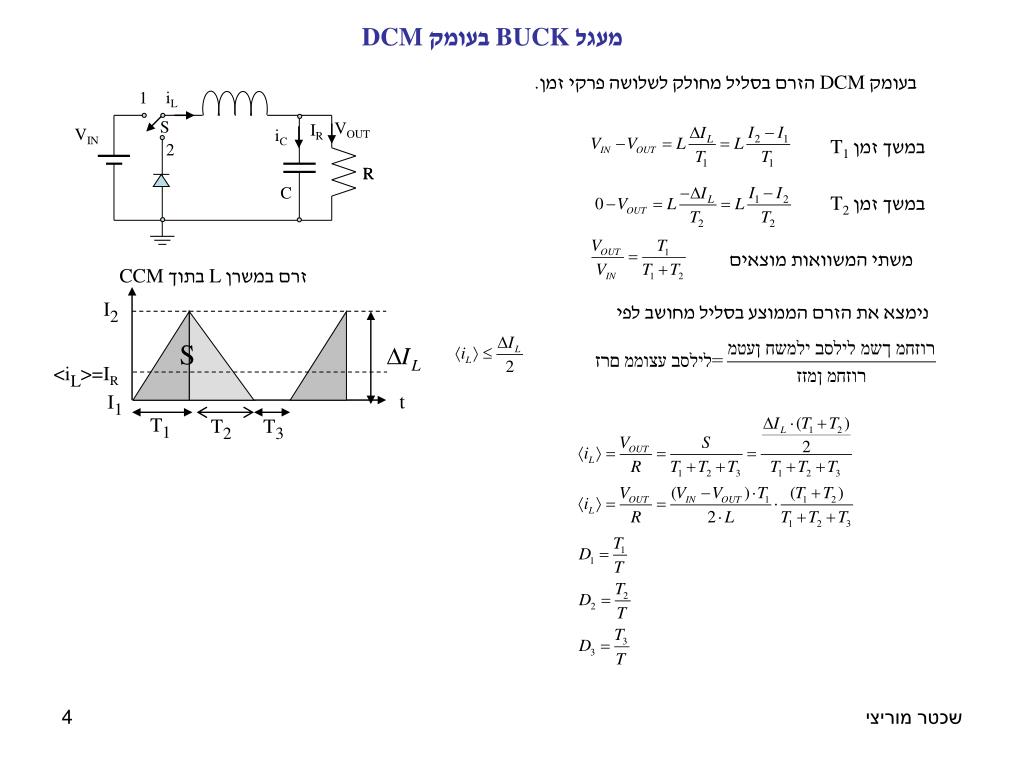

slide4

iL

1

S

VOUT

IR

VIN

iC

2

R

R

C

זרם במשרן L בתוך CCM

I2

S

<iL>=IR

t

I1

T1

T2

T3

מעגל BUCK בעומק DCM

בעומק DCM הזרם בסליל מחולק לשלושה פרקי זמן.

במשך זמן T1

במשך זמן T2

משתי המשוואות מוצאים

נימצא את הזרם הממוצע בסליל מחושב לפי

slide5

מהמשוואה הריבועית מוצאים כי ב-DCM היחס בין מתח המוצא למבוא עבור מעגל BUCK בלבד נתון ע"י

ב-CCM היחס הוא אחר

slide8

L

2

VOUT

S

IR

VIN

iC

1

R

C

IIN

זרם במשרן L ב-CCM

I2

<iL>=IR

I1

t

T1

T2

זרם במשרן L בגבול המעבר ל-DCM

I2

<iL>=IIN

I1

t

T1

T2

DCM עבור מעגל BOOST

ב-CCM הזרם המינימלי בסליל I1גדול מאפס

בגבול בין CCM ל-DCM עקב חיבור עומס RCRITבדיוק בסוף כל מחזור זרם הסליל יורד לאפס I1=0

עבור הגבול בין CCM ל-DCM

כאשר המפסק במצב 1

כאשר המפסק במצב 2

נציב ונקבל

מעגל BOOST אידיאלי הוא נטול הפסדים גם ב-CCM וגם ב-DCM

slide9

נגדיר את גבול DCM על ידי KCRIT

נגדיר K ע"י

מעגל BOOST פועל ב-CCM אם

מעגל BOOST פועל ב-DCM אם

לעומס R הגורם למעגל לעבור מ-CCM ל-DCM קוראים עומס קריטי RCRIT

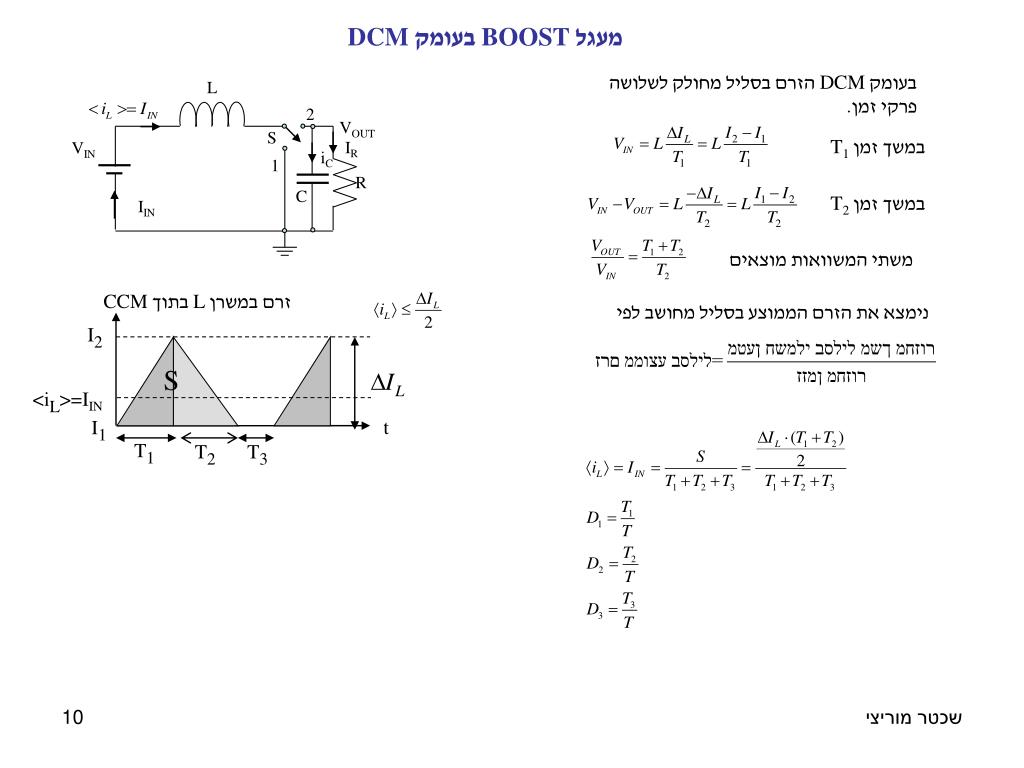

slide10

L

2

VOUT

S

IR

VIN

iC

1

R

C

IIN

זרם במשרן L בתוך CCM

I2

S

<iL>=IIN

t

I1

T1

T2

T3

מעגל BOOST בעומק DCM

בעומק DCM הזרם בסליל מחולק לשלושה פרקי זמן.

במשך זמן T1

במשך זמן T2

משתי המשוואות מוצאים

נימצא את הזרם הממוצע בסליל מחושב לפי

slide11

מהמשוואה הריבועית מוצאים כי ב-DCM היחס בין מתח המוצא למבוא עבור מעגל BOOST בלבד נתון ע"י

ב-CCM היחס הוא אחר

slide13

<IIN>

1

2

S

VOUT

IR

VIN

iC

L

R

R

C

iL

זרם במשרן L ב-CCM

I2

<iL>

I1

t

T1

T2

זרם במשרן L בגבול המעבר ל-DCM

I2

<iL>=IIN

I1

t

T1

T2

DCM עבור מעגל BUCK-BOOST

ב-CCM הזרם המינימלי בסליל I1גדול מאפס

בגבול בין CCM ל-DCM עקב חיבור עומס RCRITבדיוק בסוף כל מחזור זרם הסליל יורד לאפס I1=0

עבור הגבול בין CCM ל-DCM

slide15

זרם במשרן L בגבול המעבר ל- DCMמשך T1

I2

<iL>

S1

I1

t

T1

T2

זרם במשרן L בגבול המעבר ל- DCMמשך T2

I2

<iL>

S2

I1

t

T1

T2

משך זמן T1הזרם הממוצע בסליל הוא גם הזרם הממוצע IIN

כאשר המפסק במצב 1

משך זמן T2הזרם הממוצע בסליל הוא גם הזרם הממוצע בעומס IR

כאשר המפסק במצב 2

מעגל BUCK-BOOST אידיאלי הוא נטול הפסדים

slide16

נגדיר את גבול DCM על ידי KCRIT

נגדיר K ע"י

מעגל BUCK-BOOST פועל ב-CCM אם

מעגל BUCK-BOOST פועל ב-DCM אם

slide17

<IIN>

1

2

S

VOUT

IR

VIN

iC

L

R

R

C

iL

זרם במשרן L בתוך CCM

I2

S

<iL>

t

I1

T1

T2

T3

מעגל BUCK-BOOST בעומק DCM

בעומק DCM הזרם בסליל מחולק לשלושה פרקי זמן.

במשך זמן T1

במשך זמן T2

משתי המשוואות מוצאים

משך זמן T2הזרם הממוצע בסליל הוא גם הזרם הממוצע בעומס IR

זרם במשרן L בתוך CCM

I2

S2

<iL>

t

I1

T1

T2

T3

slide18

מעגל BUCK-BOOST אידיאלי הוא נטול הפסדים

מהמשוואה הריבועית מוצאים כי ב-DCM

היחס בין מתח המוצא למבוא במעגל BUCK-BOOST בלבד נתון ע"י

ב-CCM היחס הוא אחר

slide26

סיכום

כאשר ממיר ניכנס לאופן עבודה DCM מתח המוצא תלוי בהתנגדות העומס

התנאי למעבר מאופן עבודה בזרם רציף CCM לאופן עבודה בזרם לא רציף DCM הוא הרגע בו זרם הסליל רוצה להפוך סימן (כיוון)

את היחס בין מתח המוצא למתח המבוא של ממיר ניתן למצוא מתוך מאזן וולט-זמן לסלל ומאזן אמפר זמן לקבל

DCM קורה כאשר הזרם בסליל רוצה להפוך כיוון אך המתג הוא חד כיווני טרנזיסטור או דיודה ואינו מאפשר לזרם בסליל להפוך סימן
