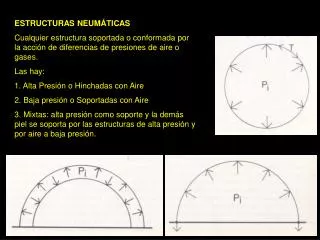

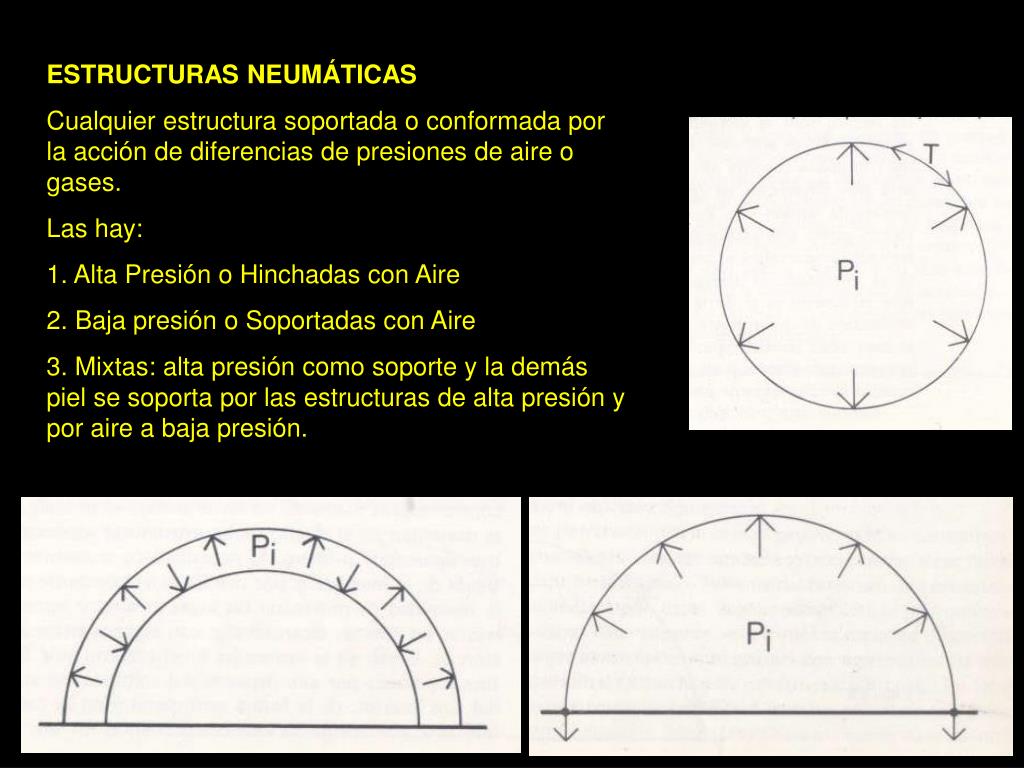

  1. ESTRUCTURAS NEUMÁTICAS Cualquier estructura soportada o conformada por la acción de diferencias de presiones de aire o gases. Las hay: 1. Alta Presión o Hinchadas con Aire 2. Baja presión o Soportadas con Aire 3. Mixtas: alta presión como soporte y la demás piel se soporta por las estructuras de alta presión y por aire a baja presión.

  2. Globo aerostático y Dirigible (Zeppelín) Bibliografía: palabras claves: arquitectura neumática, hinchables, membranas. • DENT, Roger N. Arquitectura Neumática. Editorial Blume. Barcelona, 1975 • HERZOG, Thomas. Construcciones Neumáticas: manual de arquitectura hinchable. Editorial Gustavo Gili. Barcelona, 1977.

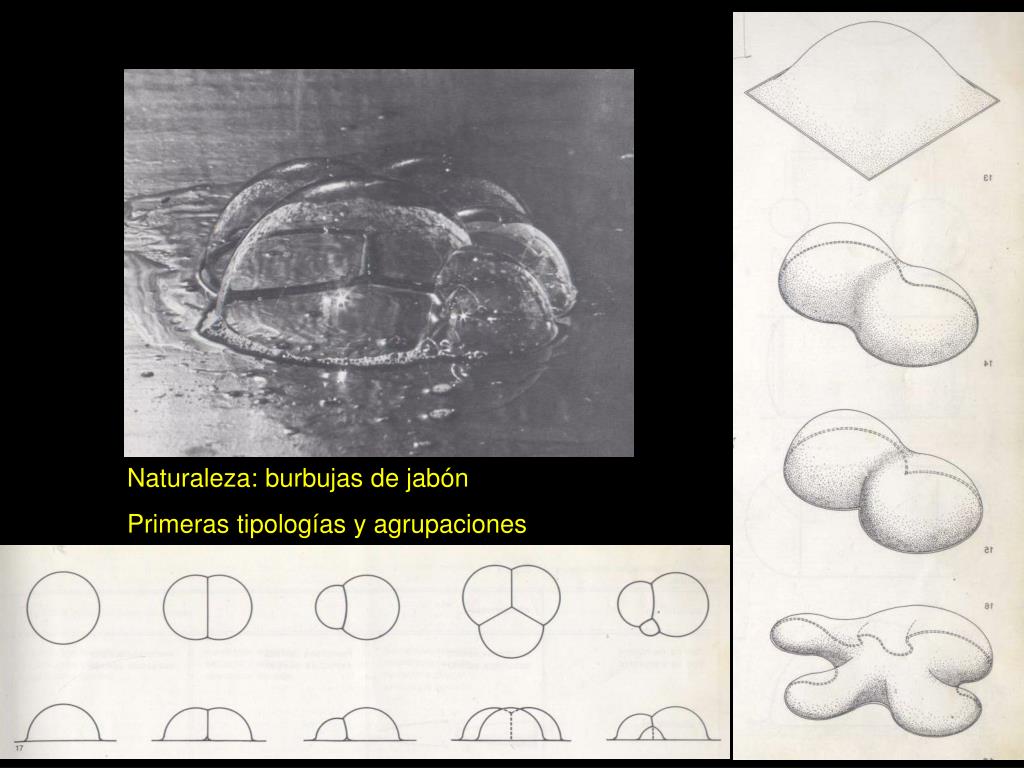

  3. Naturaleza: burbujas de jabón Primeras tipologías y agrupaciones

  4. Izquierda: Neumática de baja presión: Domo Neumático 30,00 m. Derecha: Neumática de alta presión, Domo Neumático 12,00 m. Tomado de: http://www.espaciocubierto.com/estructuras-neumaticas. 24 de agosto de 2012

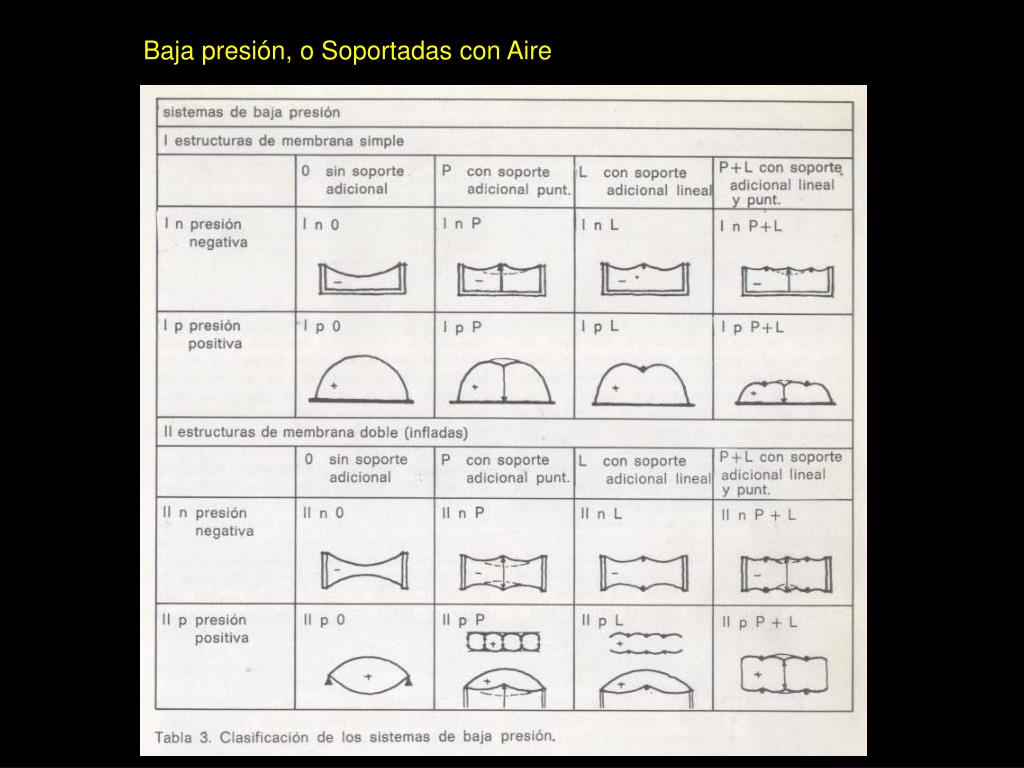

  5. Baja presión, o Soportadas con Aire

  6. Alta Presión Hinchadas con Aire

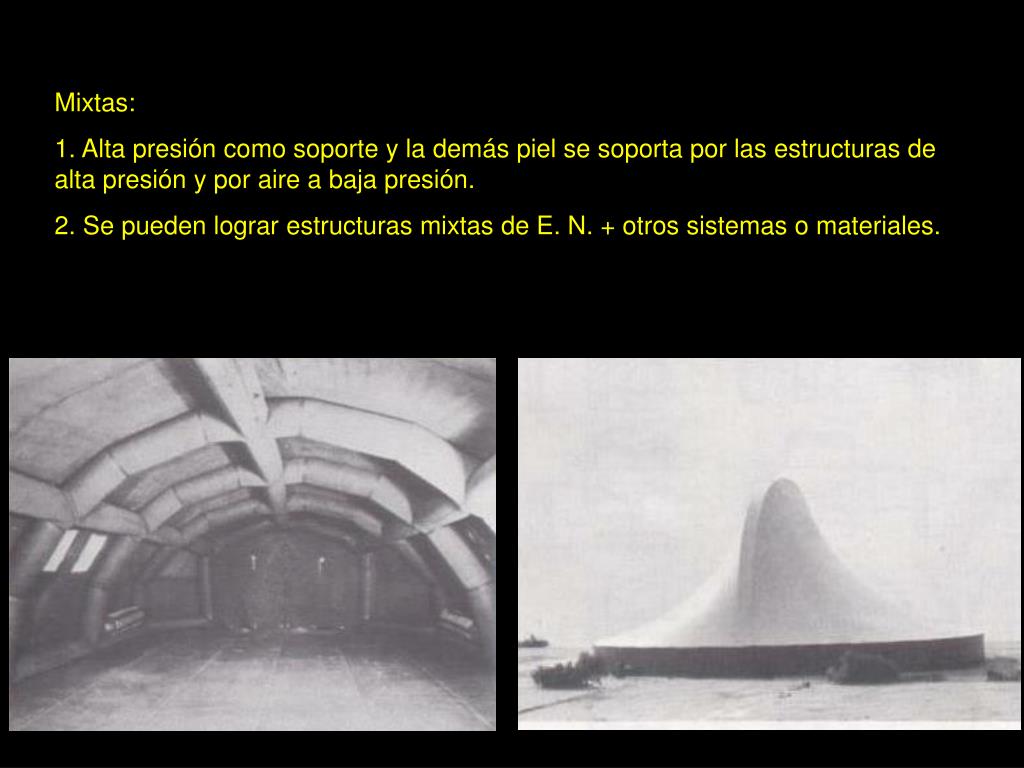

  7. Mixtas: 1. Alta presión como soporte y la demás piel se soporta por las estructuras de alta presión y por aire a baja presión. 2. Se pueden lograr estructuras mixtas de E. N. + otros sistemas o materiales.

  8. Suministro y control del aire o gas Problemas de estabilidad y rigidización: Fuerzas horizontales vientos Cargas concentradas lluvia o nieve

  9. Sistema de rigidización con cables o cualquier otro material que trabaje a tracción (en los apoyos hacía afuera o arriba), pueden ser cables (flexibles – traccionados) o elementos rígidos que soporten tracción Anillos perimetrales que sirven como contrapesos para estabilizar y ayudan a sellar evitando escapes del aire o gas Contrapesos en los apoyos lineales laterales: agua, concreto, perfiles metálicos, etc.

  10. Alta Presión Hinchadas con Aire

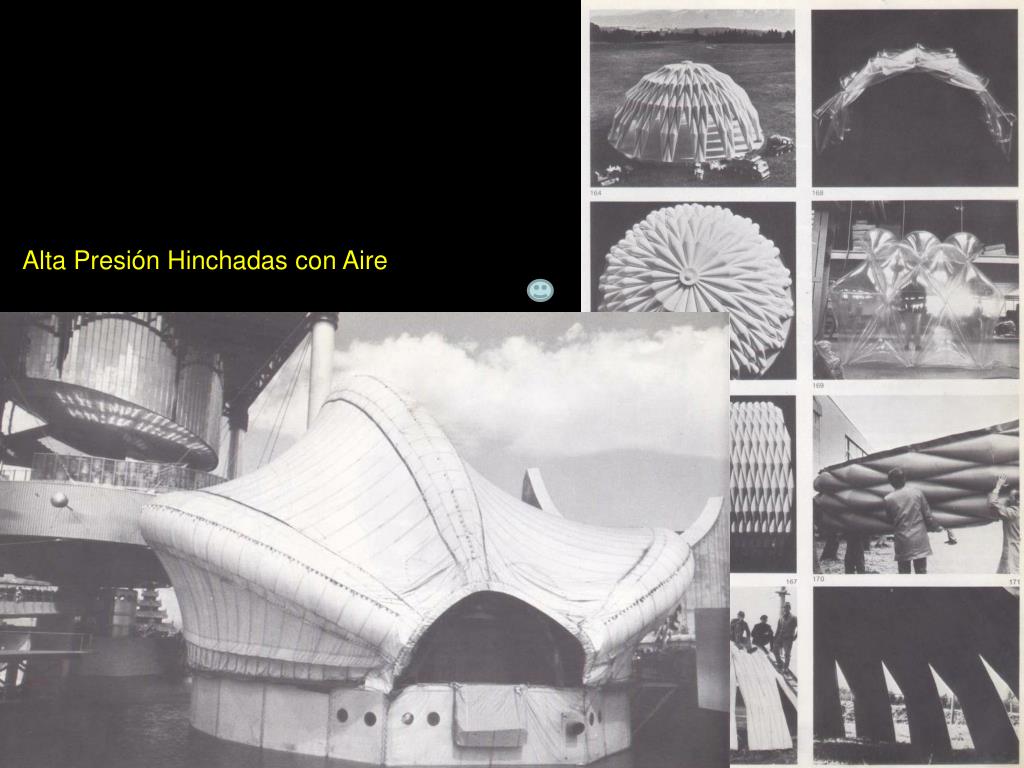

  11. Alta Presión Hinchadas con Aire

  12. Alta Presión Hinchadas con Aire

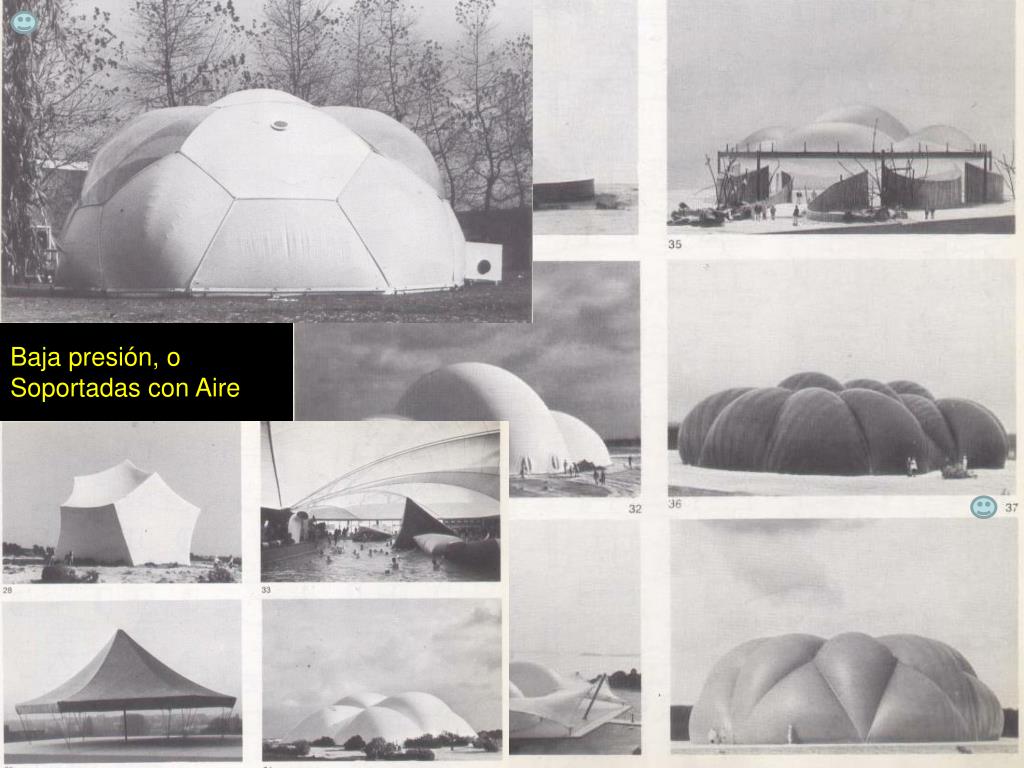

  13. Baja presión, o Soportadas con Aire

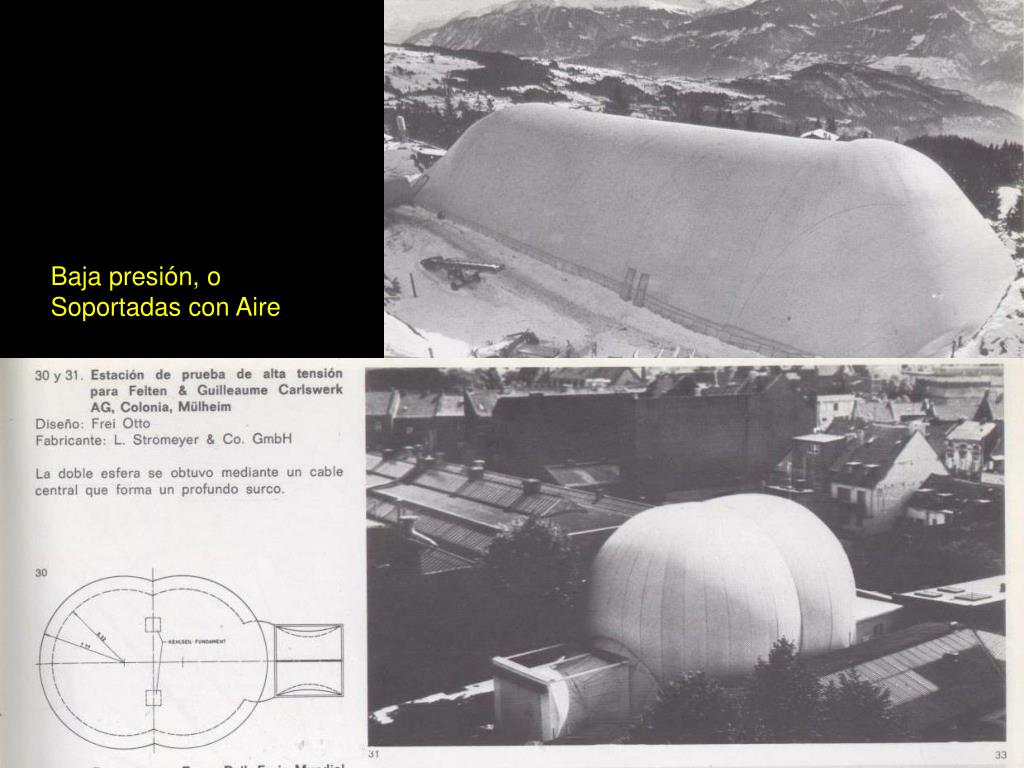

  14. Baja presión, o Soportadas con Aire

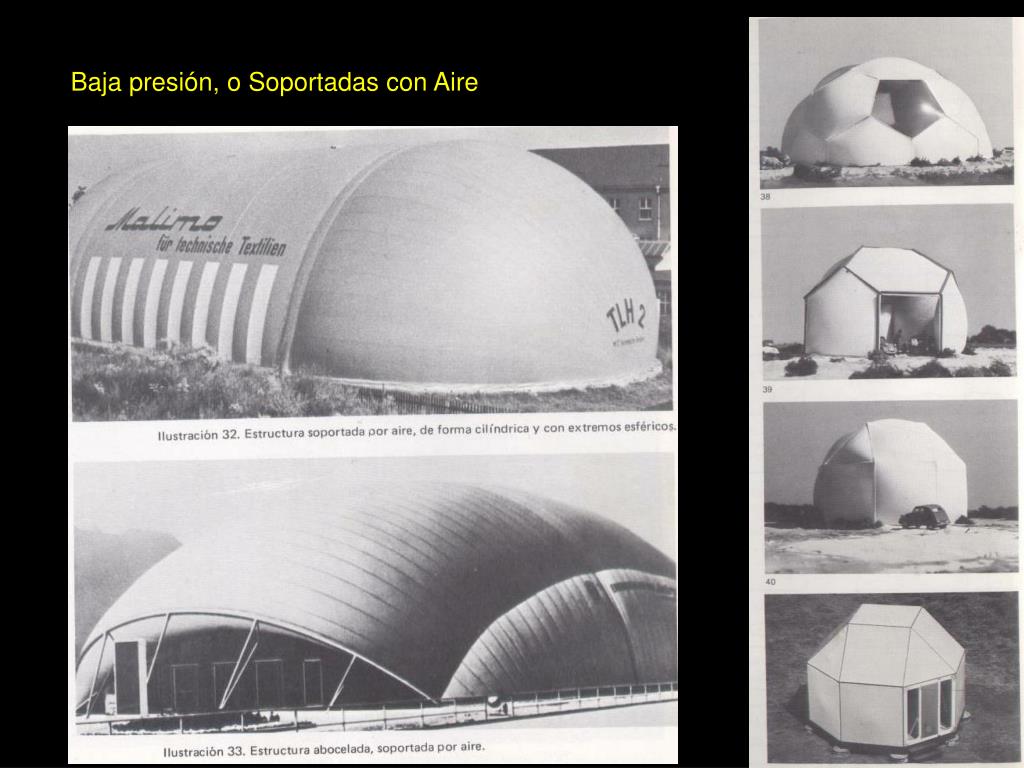

  15. Baja presión, o Soportadas con Aire
