อุปกรณ์วัดคลื่นไฟฟ้าหัวใจแบบไร้สาย Wireless Electrocardiogram

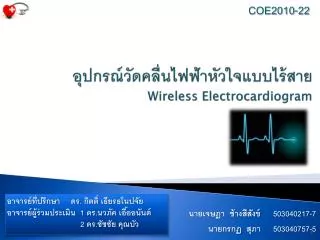

1. COE2010-22 อุปกรณ์วัดคลื่นไฟฟ้าหัวใจแบบไร้สายWireless Electrocardiogram นายเจษฎา ช้างสีสังข์ 503040217-7 นายกรกฏ สุภา 503040757-5 อาจารย์ที่ปรึกษาดร. กิตติ์ เธียรธโนปจัยอาจารย์ผู้ร่วมประเมิน 1 ดร.นวภัค เอื้ออนันต์ 2 ดร.ชัชชัย คุณบัว

2. หัวข้อในการนำเสนอ • ระบบฮาร์ดแวร์ • การส่งข้อมูลไร้สาย • ซอฟต์แวร์แสดงผลสัญญาณ • ปัญหาและอุปสรรค • สรุปการดำเนินงาน

3. องค์ประกอบของระบบโดยรวมองค์ประกอบของระบบโดยรวม ELECTRODEtoPATIENT ADS1298 ECGAnalog Front-End SOFTWARE COMPUTER LPC2148Microcontroler RFZigbee RFZigbee 3

4. ระบบฮาร์ดแวร์ LPC2148microcontroler CLK SELECT START RESET ADS1298 +3.3V CS SCLK DIN ELECTRODE Xbee DRDY DOUT GPIO port UART GND 4

6. การส่งข้อมูลไร้สาย 6

7. ซอฟต์แวร์แสดงผล

8. ปัญหาและอุปสรรค • ปัญหาระบบฮาร์ดแวร์- วงจร ADS1298 ที่ทำขึ้น ยังพบ noise ปนเข้ามามากเกินไป ทำให้การวัดคลื่นไฟฟ้าจากร่างกายจริง ยังทำไม่ได้ สัญญาณที่ได้ไม่สมบูรณ์ • ปัญหาการส่งสัญญาณไร้สาย- การส่งในบางช่วงเวลา ข้อมูลขาดความต่อเนื่อง แม้จะแก้เป็นโหมด API 8

9. สรุปการดำเนินงาน • สามารถเขียนโปรแกรมเพื่อใช้งาน ADS1298 ได้ โดยใช้ไมโครคอนโทรลเลอร์ LPC2148 แต่ทำได้เพียงแสดงสัญญาณทดสอบเท่านั้น การวัดด้วยสัญญาณจริงยังเกิดปัญหา • สามารถส่งข้อมูลไร้สายเบื้องต้นด้วย Xbeeตามที่ต้องการด้วยโหมด API • เขียนซอฟต์แวร์แสดงผลสัญญาณที่วัดได้ด้วยภาษา C# ตามเวลาจริง 9

10. คำถาม ? 10
