1. PROIECTUL CERCETARI PRIVIND IMPLEMENTAREA UNUI SISTEM ECOLOGIC ETANŞ, VACUUMATIC DE TOALETE PENTRU VAGOANELE DE CALATORI ÎN TRANSPORTUL PE CALEA FERATĂ (ECO-TOALETA)

2. MINISTERUL ECONOMIEI INSTITUTUL NATIONAL DE CERCETARE DEZVOLTARE PENTRU MECATRONICA ŞI TEHNICA MĂSURĂRII Şos. Pantelimon nr. 6 ÷ 8, sector 2, 021631, Bucureşti, ROMÂNIA Tel: +4021. 252.30.68/69; Fax:+4021. 252.34.37; E-mail: cefin@cefin.ro; incdmtm@incdmtm.ro • http://www.incdmtm.ro • Nr. Reg. Comerţului: J40/1074/1997 • C.I.F. RO930

4. Şos. Pantelimon, Nr. 6-8, Cod 021631, Bucureşti, ROMÂNIA Telefon: 4021.252.30.68/69; Fax:4021.252.34.37; E-mail:cefin@cefin.ro

5. Locaţie

6. ECOTOALETA

7. SISTEM ECOLOGIC ETANŞ, VACUUMETRIC DE TOALETE PENTRU VAGOANELE DE CĂLĂTORI ÎN TRANSPORTUL PE CALEA FERATĂ (ECO-TOALETA)

8. DESCRIEREA GENERALĂ A PRODUSULUI • Concepţia WC Ecologic etanş permite o instalare, utilizare şi întreţinere uşoară, precum şi monitorizarea funcţionării acestuia. Sistemul se compune din cinci elemente funcţionale separate. • Necesitatea unui asemenea sistem rezultă din: • cerinţa de protejare a mediului înconjurător • sporirea confortului călătorilor; • îmbunătăţirea condiţiilor de igienă şi protejarea sănătăţii călătorilor. • Cerinţa de utilizare: • Sistemul va intra în configuraţia vagoanelor de călători şi trebuie să funcţioneze în condiţiile specifice de utilizare a vagonului. • Sistemul este astfel conceput incat nu permite deversarea dejecţiilor pe terasament, iar în cabina toaletei sunt create condiţii sporite de confort şi igienă. • Sistem WC vacuumatic este un produs compact, automatizat, cu consum redus de apă si cu funcţionare electro-pneumatica, ce satisface cerinţele utilizării pe trenurile de călători la nivelul standardelor europene privind igiena si protejarea mediului.

9. Arhitectura functionala a sistemului

10. Sistemul se compune din cinci elemente funcţionale separate : • WC propriuzis echipat cu toată tehnica aferentă funcţionării, precum şi cu interfeţe de conectare electrică , pneumatică şi hidraulică la reţelele corespunzătoare de pe vagonul de călători Vas WC din oţel inoxidabilprevăzut cu masca de protecţie

11. Sistemul se compune din cinci elemente funcţionale separate : 2. Panoul utilizator ca-re este întrerupăto-rul electric cu push-buton şi cu indicare optică a stărilor per-misă acţionarea / ne-permisă acţionarea ce are ca rol declan-şarea ciclului de spălare normală a cuvei WC; Panou utilizator cu înterupătorul de de-clanşare a spălării

12. Sistemul se compune din cinci elemente funcţionale separate : 3. Automatul programabil care gestionează întreaga funcţionare a sistemului, prevăzut şi cu miniafişor al stărilor sistemului şi cu butoane de comandă a funcţiilor acestuia. Acesta este montat într-o incintă separată impreună cu sur-sa necesară şi o siguran-ţă şi este prevăzut cu ie-şiri pentru reţeaua de date a trenului Blocul electronic alcătuit din sursă , siguranţă şi automatul programabil cu afişor şi butoane de comandă a funcţiilor sistemului

13. Sistemul se compune din cinci elemente funcţionale separate : 4. Modul service portabil pentru personalul auto-rizat în verificarea siste-mului. Acesta este inter-faţa analogică de coman-dă şi control, care poate opera în paralel cu modu-lul logic (automatul pro-gramabil) – utilizată în mentenţa şi depanarea sistemului. Modulul service portabil prevăzut cu butoane de comandă şi leduri de indicare a stărilor testate.

14. Sistemul se compune din cinci elemente funcţionale separate : 5. Cablurile de legă- turăelectrică. Cabluri de legatură electrică şi de semnal

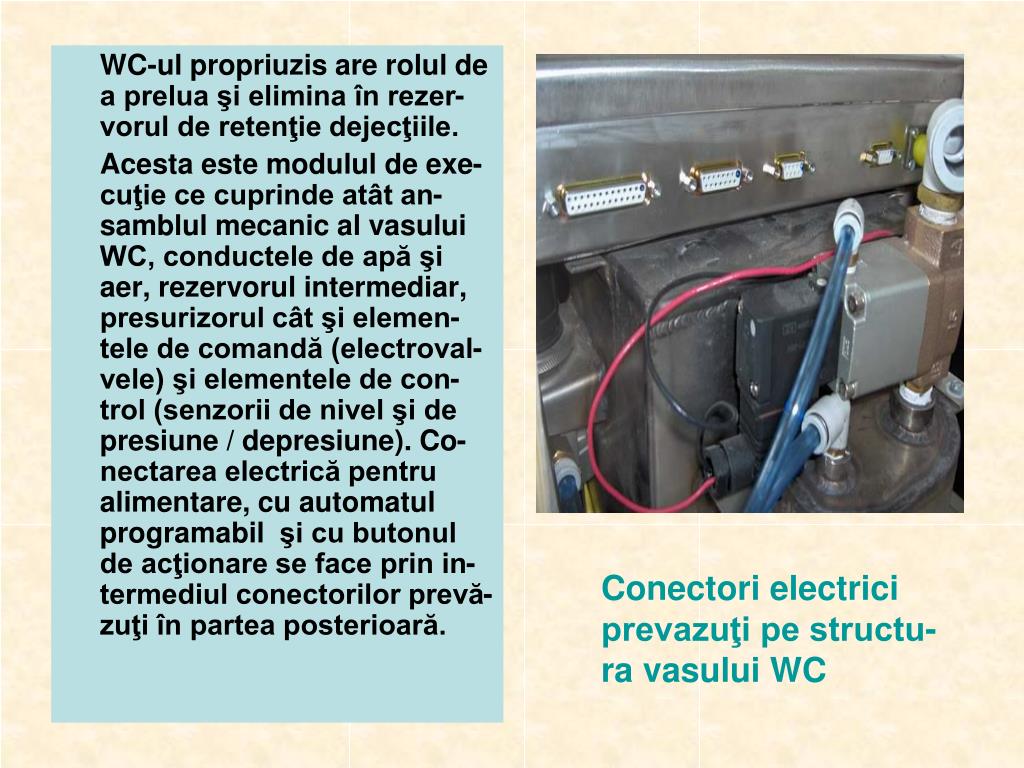

15. WC-ul propriuzis are rolul dea prelua şi elimina în rezer-vorul de retenţie dejecţiile. Acesta este modulul de exe-cuţie ce cuprinde atât an-samblul mecanic al vasului WC, conductele de apă şi aer, rezervorul intermediar, presurizorul cât şi elemen-tele de comandă (electroval-vele) şi elementele de con-trol (senzorii de nivel şi de presiune / depresiune). Co-nectarea electrică pentru alimentare, cu automatul programabil şi cu butonul de acţionare se face prin in-termediul conectorilor prevă-zuţi în partea posterioară. Conectori electrici prevazuţi pe structu-ra vasului WC

16. Întrerupătorul electric serveşte la declanşarea de către utilizatorul toaletei a ciclului de golire şi spălare a cuvei WC, precum şi la semnalizarea optică a stărilor “permisă acţionarea” şi ”nepermisă acţionarea”, fiind dotat pentru aceasta cu leduri de culori diferite – verde, respectiv roşu • Automatul programabil este modulul logic (digital) de comandă şi control care gestionează întreaga funcţionare a sistemului dar serveşte şi ca interfaţă de control şi comandă pentru personalul autorizat de întreţinere a acestuia . • Acesta are un afişor pentru indicarea codificată a stării operaţionale şi butoane pentru declanşarea funcţiilor de lucru ale sistemului. Pe carcasa controlerului se află şi conectorii interfete de semnal. • Modulul service serveşte la depanarea şi determinarea defectelor apărute în exploatare prin testarea componentelor electropneumatice ale sistemului. Acesta se conectează, atunci când este necesară depanarea, la automatul programabil – controllerul care comandă funcţionarea ecotoaletei. • Sistemul utilizează apa de spălare, aerul comprimat şi electricitatea furnizate de sistemele corespunzatoare ale trenul de călători : • Alimentarea cu aer comprimat la min. 5 bari ; • Alimentarea cu apă la 0,1…2 bari ; • Alimentarea electrică la 24 V cc (+/- 30%) ; • Canalizare prin racordare la tancul de retenţie al vagonului.
