  1. portada Estudio Geofísico para la Caracterización de la Intrusión Salina en la Costa de Hermosillo Consultores en Ingeniería Geofísica, S.A. de C.V.

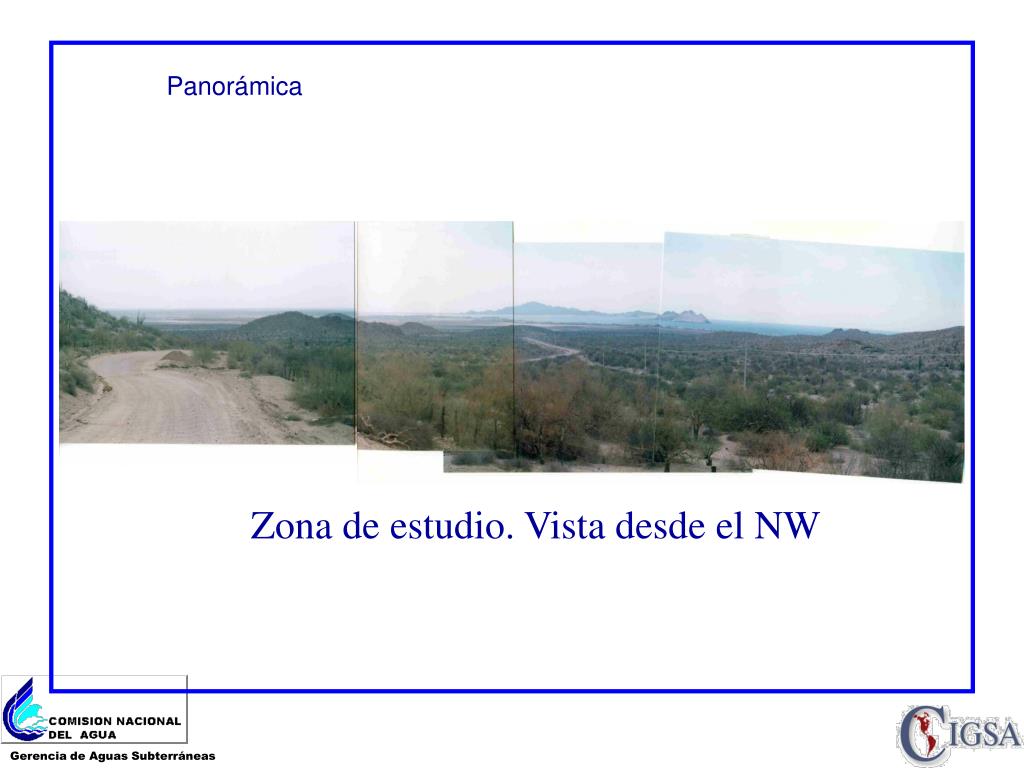

  2. Panorámica Zona de estudio. Vista desde el NW

  3. CIGSA CONSULTORES EN INGENIERIA GEOFISICA, S.A. DE C.V.. Romero 19, Col. Niños Héroes de Ch., México, D.F. C.P. 03440 Tel: (5) 590 9928 Fax: (5) 590 2643 cigsa@cigsa.net Representantes en Mexico de: Servicios y Ventas: Ing. Jaime A. Ruiz Reyesjruiz@cigsa.net Ing. Carlos Pita de La Pazcpita@cigsa.net 171 S. Van Gordon Street Denver, CO. 80228-1703, USA Tel: (303) 980-6556 Fax: (303)989-3480

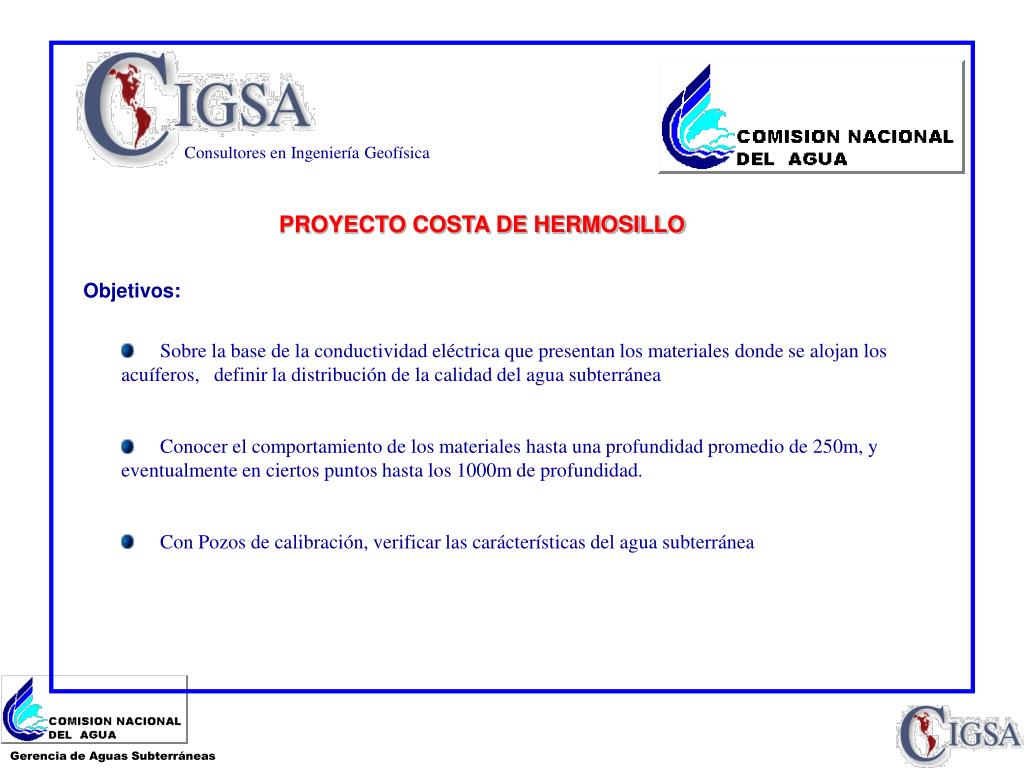

  4. Objetivos: Consultores en Ingeniería Geofísica PROYECTO COSTA DE HERMOSILLO • Sobre la base de la conductividad eléctrica que presentan los materiales donde se alojan los acuíferos, definir la distribución de la calidad del agua subterránea • Conocer el comportamiento de los materiales hasta una profundidad promedio de 250m, y eventualmente en ciertos puntos hasta los 1000m de profundidad. • Con Pozos de calibración, verificar las carácterísticas del agua subterránea

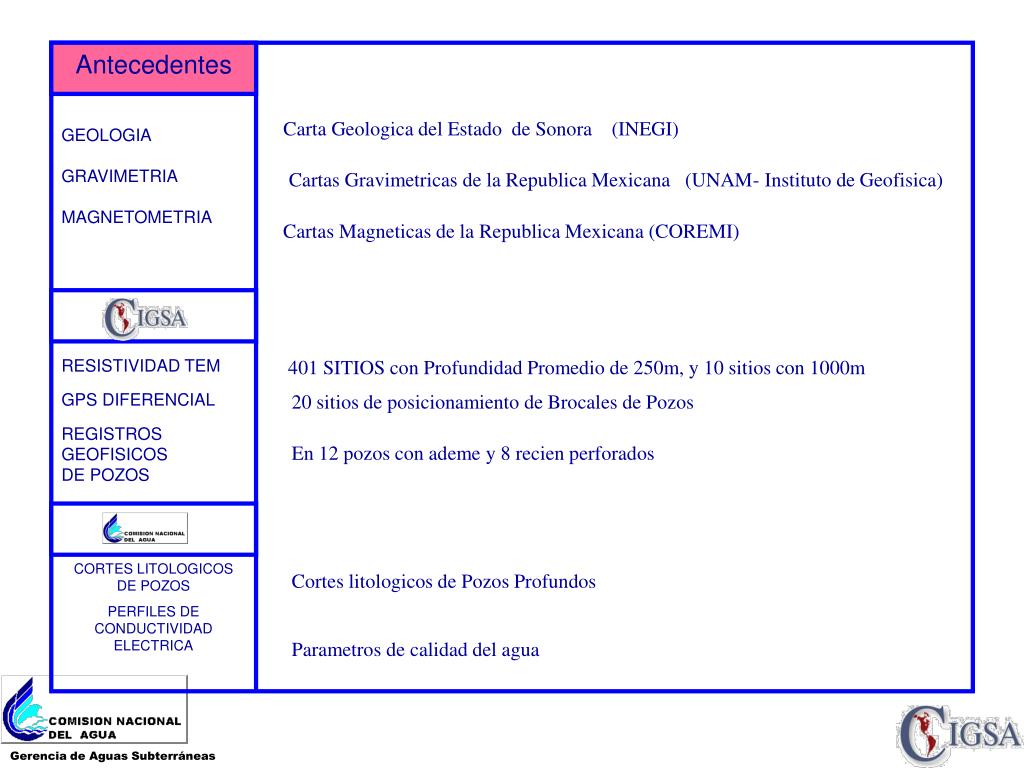

  5. Antecedentes Carta Geologica del Estado de Sonora (INEGI) GEOLOGIA GRAVIMETRIA MAGNETOMETRIA Cartas Gravimetricas de la Republica Mexicana (UNAM- Instituto de Geofisica) Cartas Magneticas de la Republica Mexicana (COREMI) RESISTIVIDAD TEM 401 SITIOS con Profundidad Promedio de 250m, y 10 sitios con 1000m GPS DIFERENCIAL 20 sitios de posicionamiento de Brocales de Pozos REGISTROS GEOFISICOS DE POZOS En 12 pozos con ademe y 8 recien perforados CORTES LITOLOGICOS DE POZOS PERFILES DE CONDUCTIVIDAD ELECTRICA Cortes litologicos de Pozos Profundos Parametros de calidad del agua

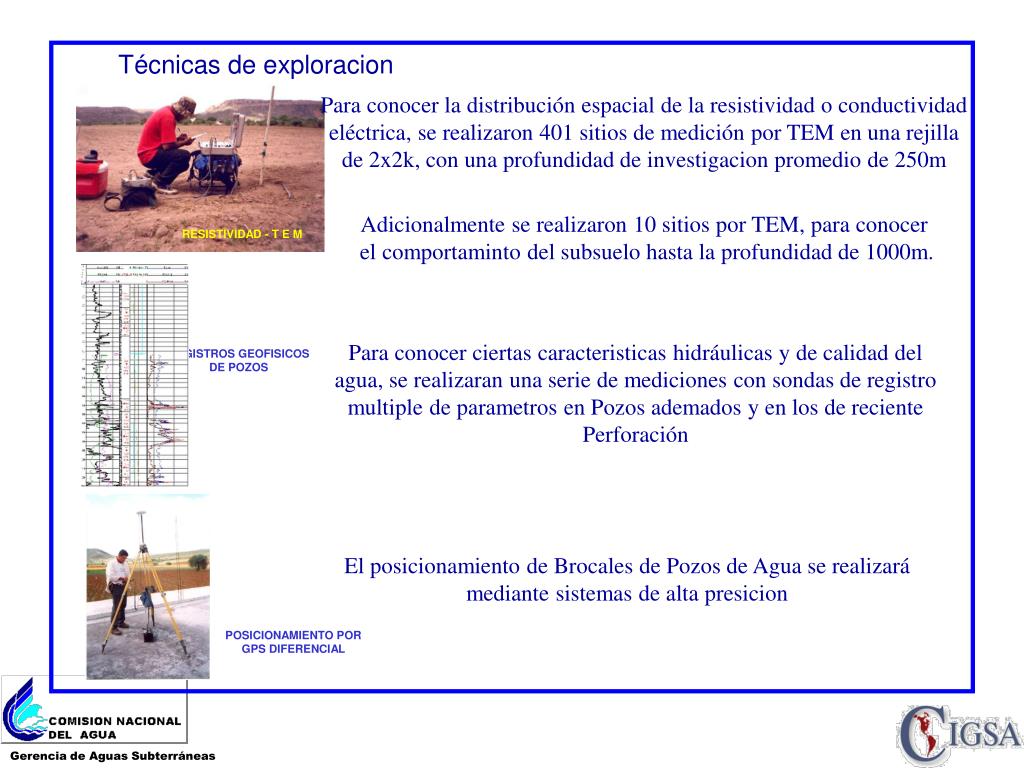

  6. Técnicas de exploracion Para conocer la distribución espacial de la resistividad o conductividad eléctrica, se realizaron 401 sitios de medición por TEM en una rejilla de 2x2k, con una profundidad de investigacion promedio de 250m Adicionalmente se realizaron 10 sitios por TEM, para conocer el comportaminto del subsuelo hasta la profundidad de 1000m. RESISTIVIDAD - T E M Para conocer ciertas caracteristicas hidráulicas y de calidad del agua, se realizaran una serie de mediciones con sondas de registro multiple de parametros en Pozos ademados y en los de reciente Perforación REGISTROS GEOFISICOS DE POZOS El posicionamiento de Brocales de Pozos de Agua se realizará mediante sistemas de alta presicion POSICIONAMIENTO POR GPS DIFERENCIAL

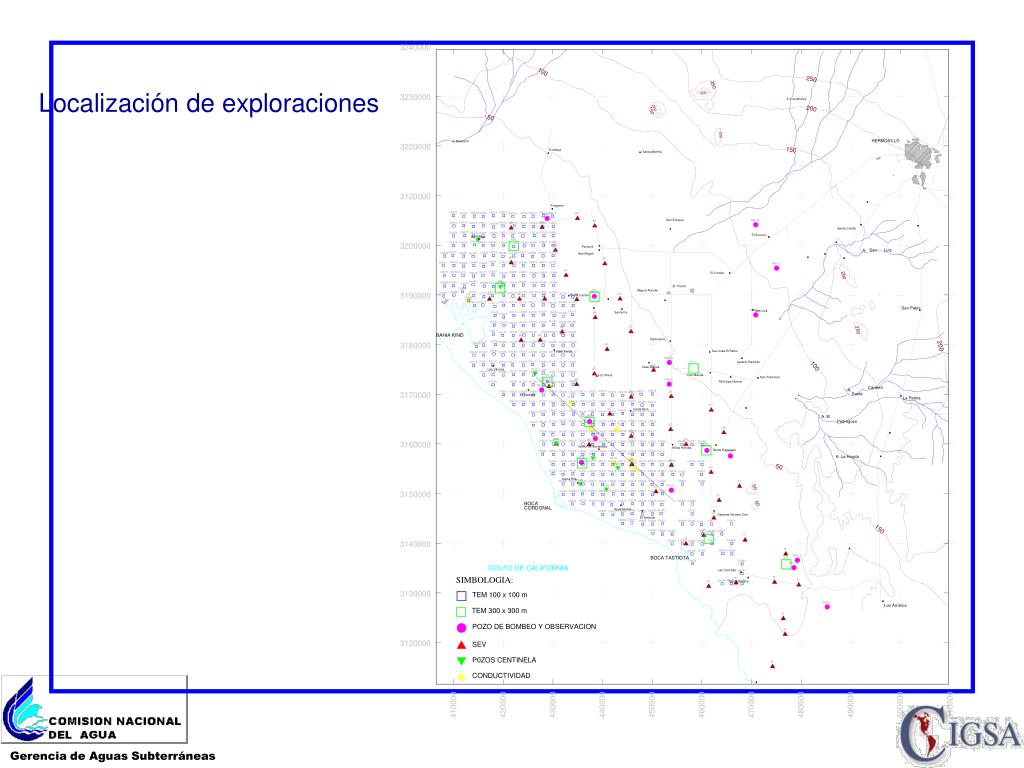

  7. Localización de exploraciones

  8. Mapa Geológico

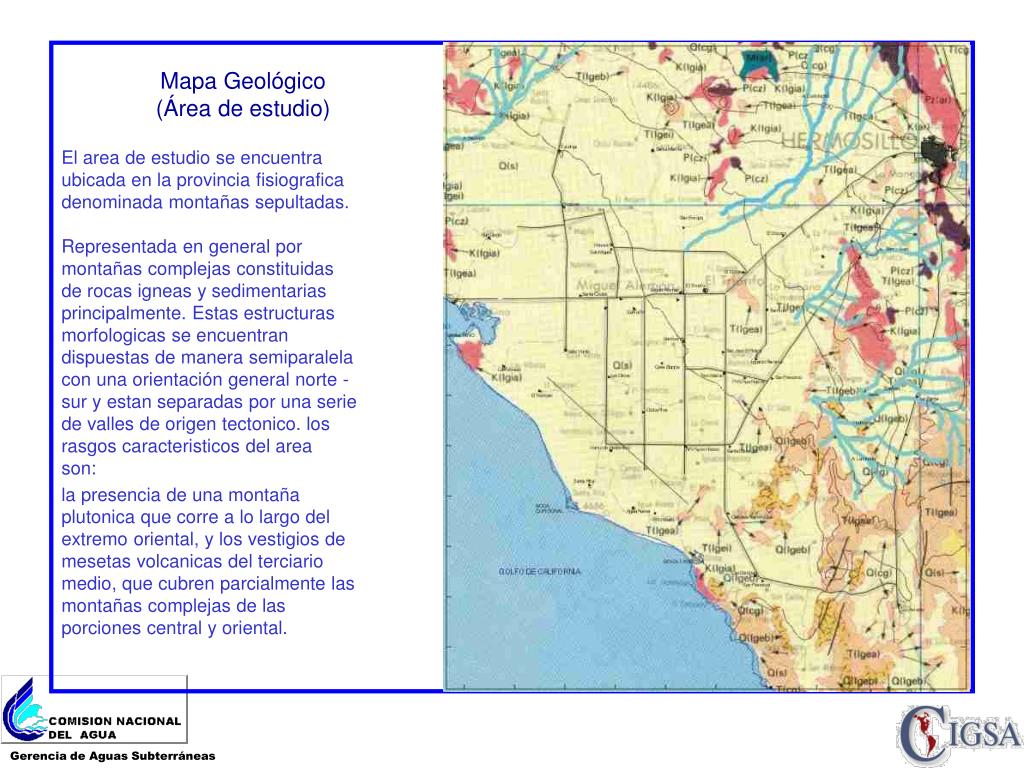

  9. Mapa Geológico(Área de estudio) El area de estudio se encuentra ubicada en la provincia fisiografica denominada montañas sepultadas. Representada en general por montañas complejas constituidas de rocas igneas y sedimentarias principalmente. Estas estructuras morfologicas se encuentran dispuestas de manera semiparalela con una orientación general norte - sur y estan separadas por una serie de valles de origen tectonico. los rasgos caracteristicos del area son: la presencia de una montaña plutonica que corre a lo largo del extremo oriental, y los vestigios de mesetas volcanicas del terciario medio, que cubren parcialmente las montañas complejas de las porciones central y oriental.

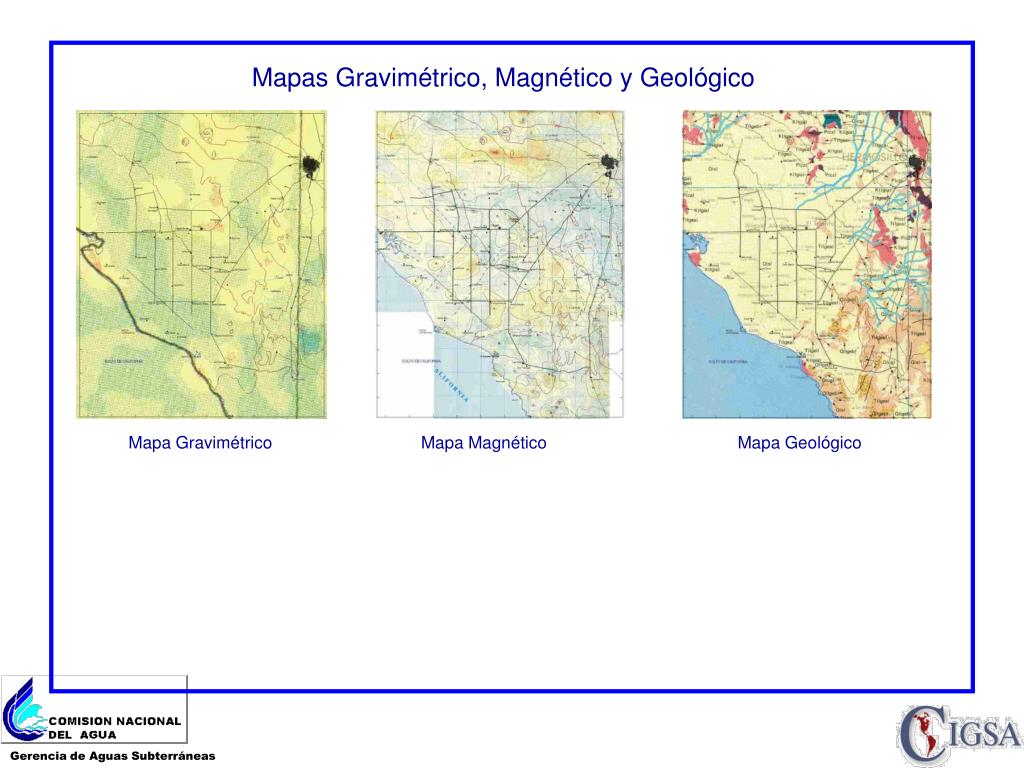

  10. Mapas Gravimétrico, Magnético y Geológico Mapa Gravimétrico Mapa Magnético Mapa Geológico

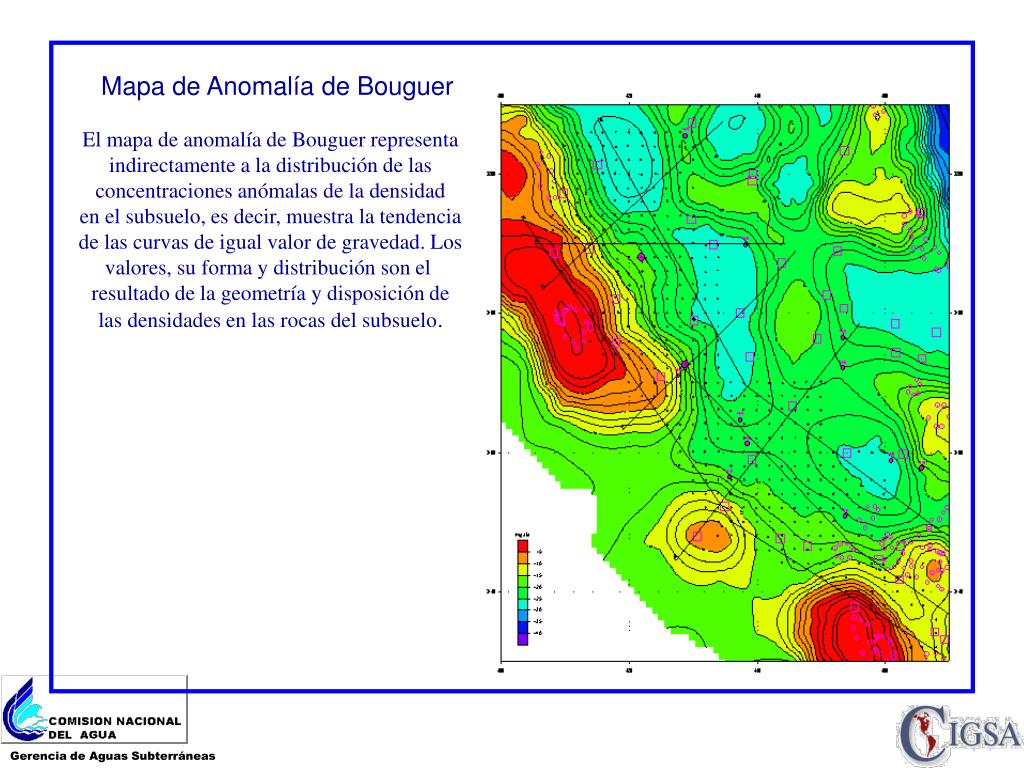

  11. Mapa de Anomalía de Bouguer El mapa de anomalía de Bouguer representa indirectamente a la distribución de las concentraciones anómalas de la densidad en el subsuelo, es decir, muestra la tendencia de las curvas de igual valor de gravedad. Los valores, su forma y distribución son el resultado de la geometría y disposición de las densidades en las rocas del subsuelo.

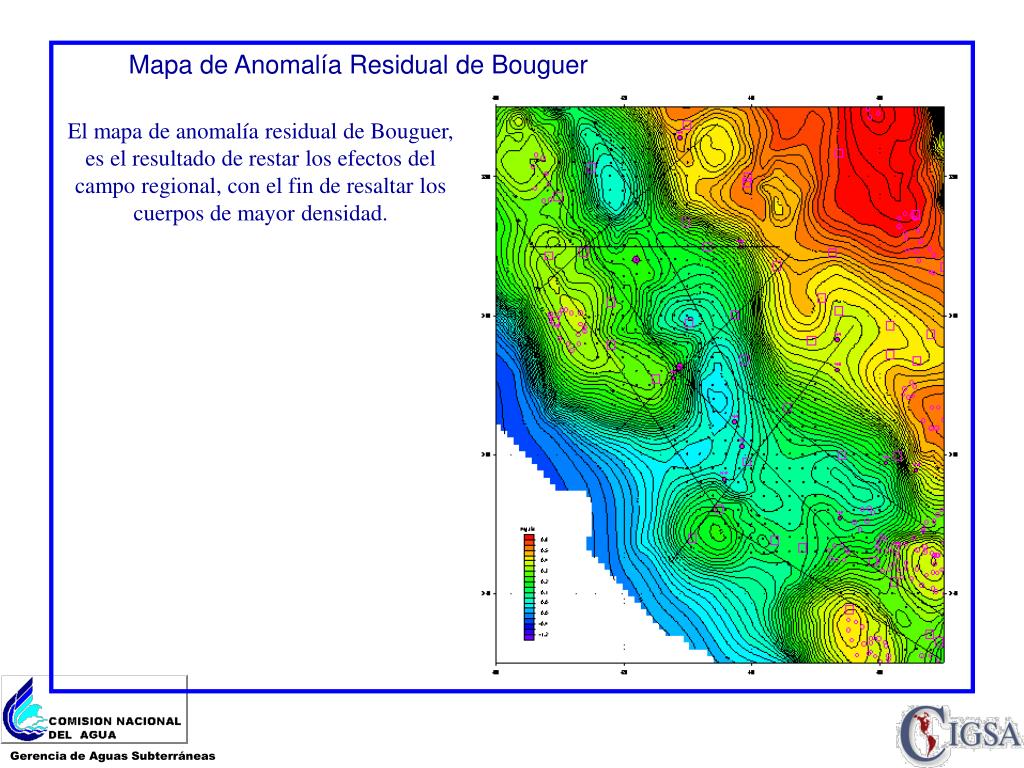

  12. Mapa de Anomalía Residual de Bouguer El mapa de anomalía residual de Bouguer, es el resultado de restar los efectos del campo regional, con el fin de resaltar los cuerpos de mayor densidad.

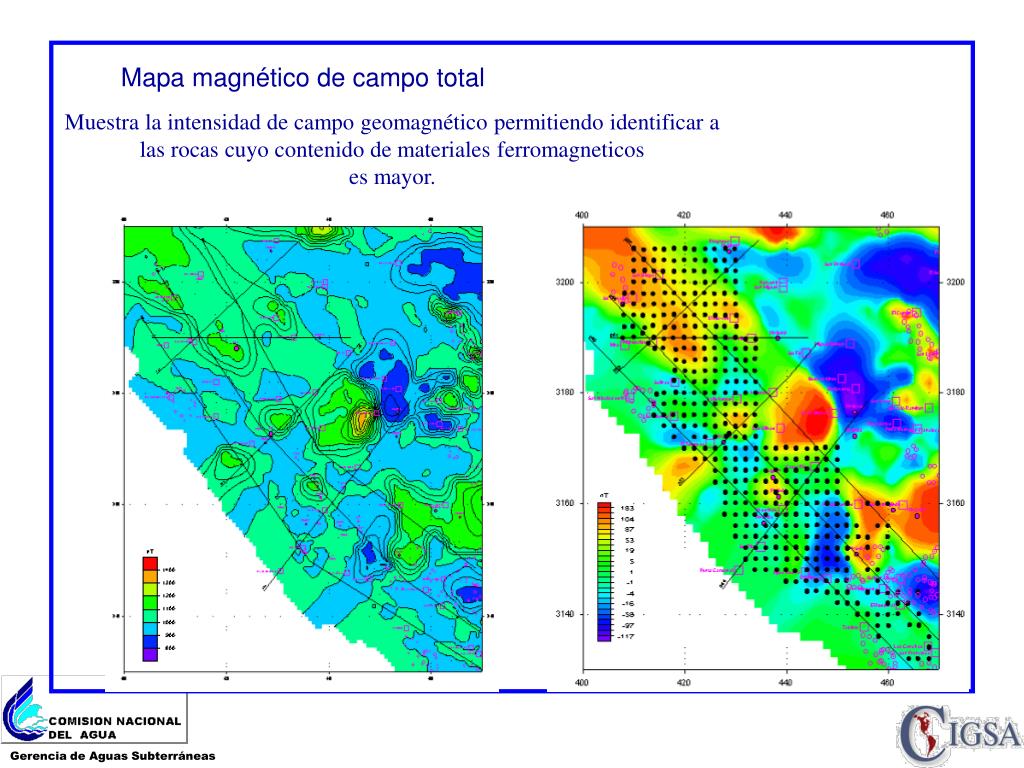

  13. Mapa magnético de campo total Muestra la intensidad de campo geomagnético permitiendo identificar a las rocas cuyo contenido de materiales ferromagneticos es mayor.

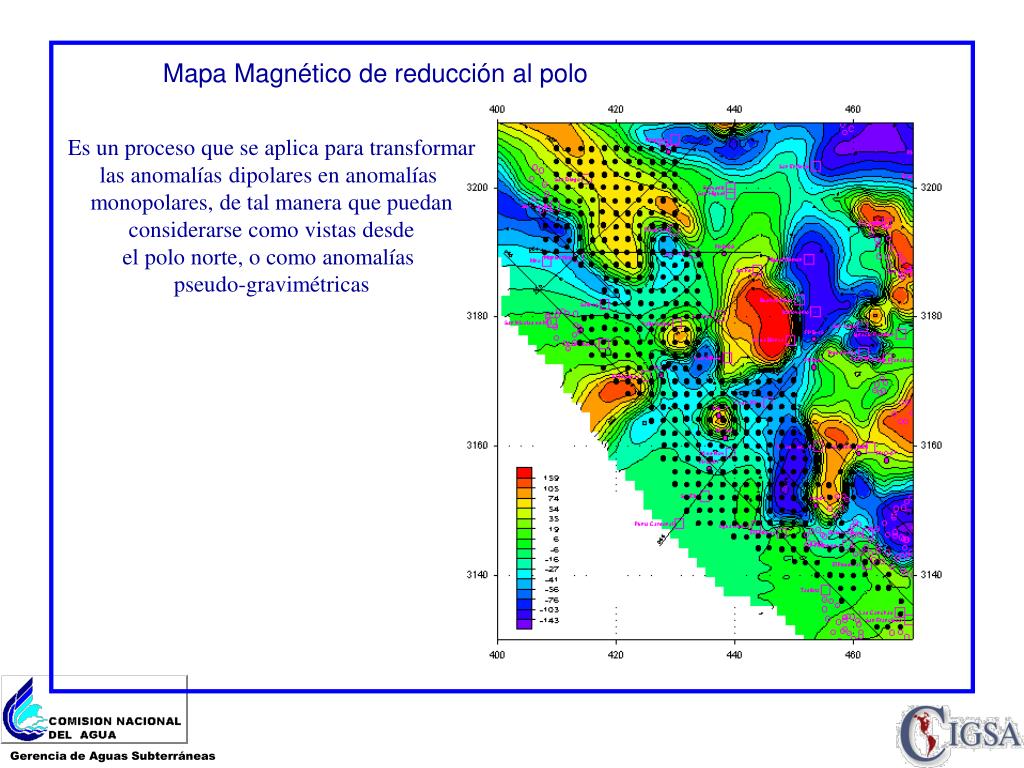

  14. Mapa Magnético de reducción al polo Es un proceso que se aplica para transformar las anomalías dipolares en anomalías monopolares, de tal manera que puedan considerarse como vistas desde el polo norte, o como anomalías pseudo-gravimétricas

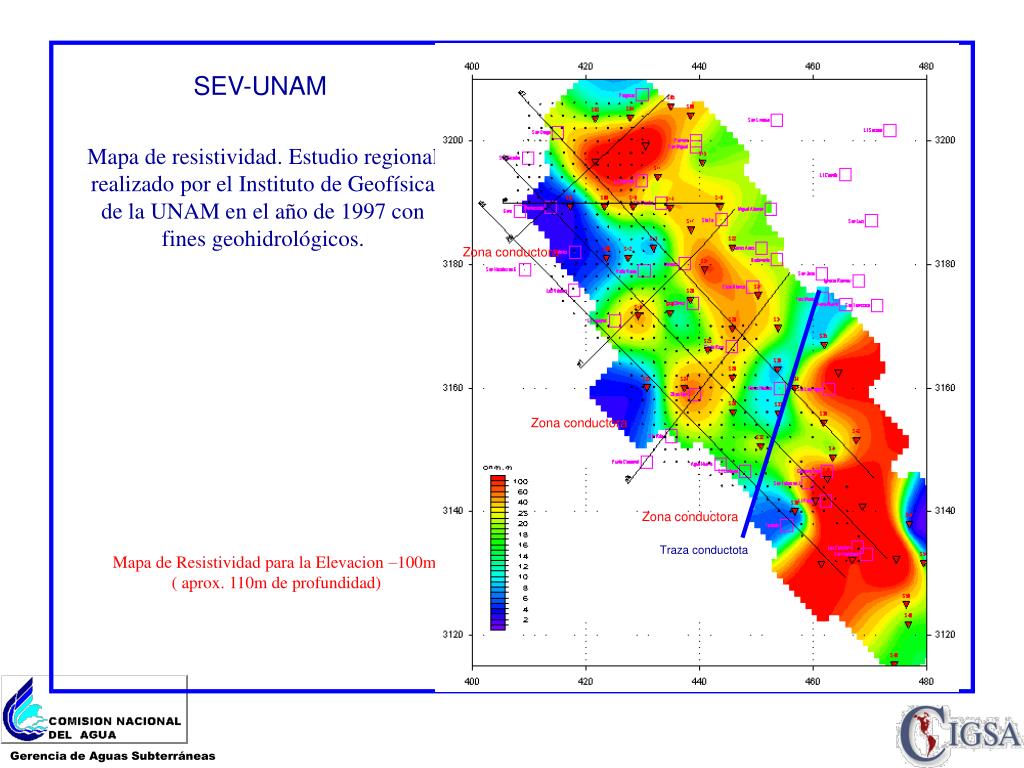

  15. Zona conductora Zona conductora Zona conductora Traza conductota SEV-UNAM Mapa de resistividad. Estudio regional realizado por el Instituto de Geofísica de la UNAM en el año de 1997 con fines geohidrológicos. Mapa de Resistividad para la Elevacion –100m ( aprox. 110m de profundidad)

  16. Mapa Topográfico Mapa topográfico basado en datos Tomados con GPS.

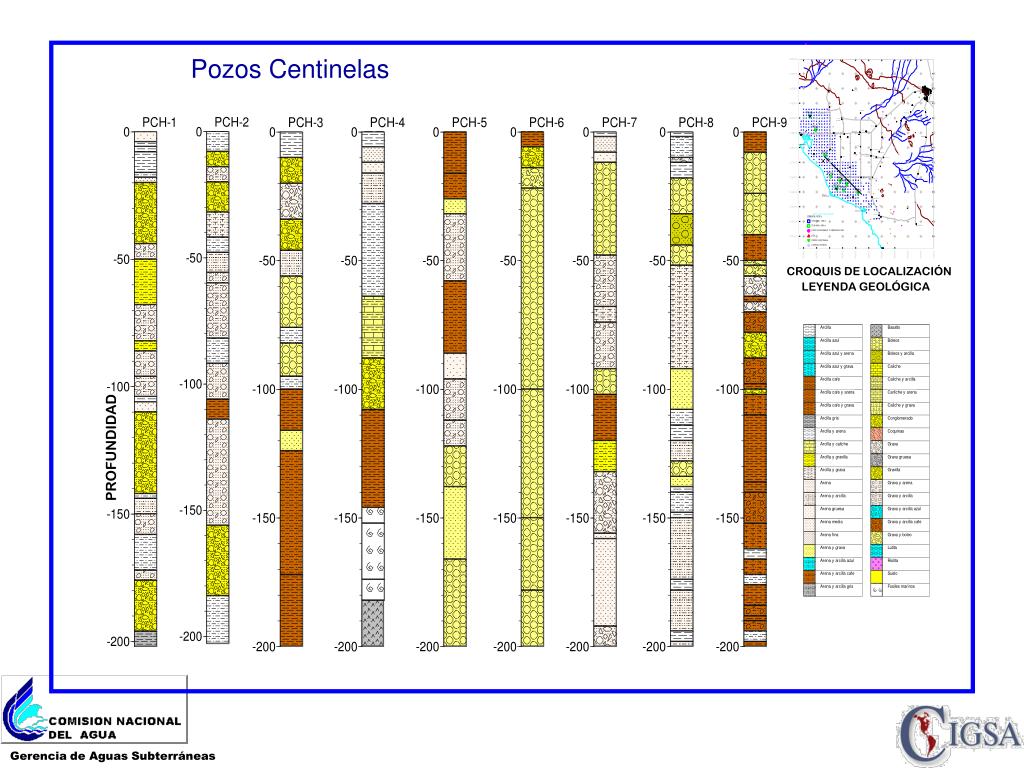

  17. Pozos Centinelas CROQUIS DE LOCALIZACIÓN LEYENDA GEOLÓGICA PROFUNDIDAD

  18. Pozos Profundos

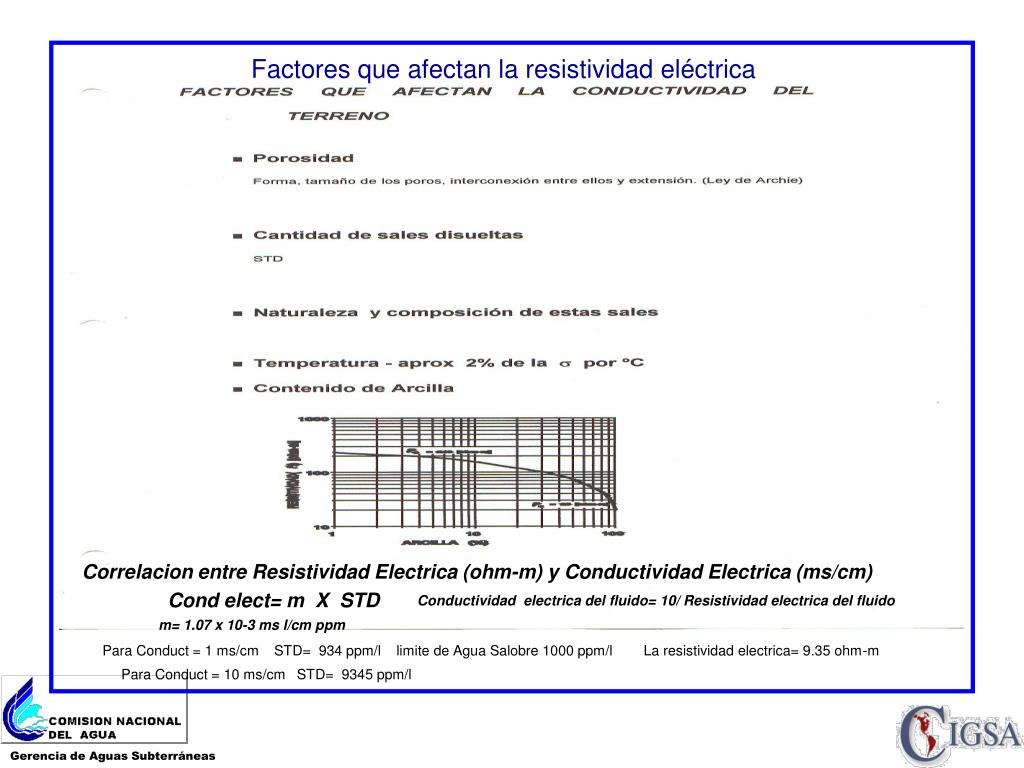

  19. Factores que afectan la resistividad eléctrica Correlacion entre Resistividad Electrica (ohm-m) y Conductividad Electrica (ms/cm) Cond elect= m X STD Conductividad electrica del fluido= 10/ Resistividad electrica del fluido m= 1.07 x 10-3 ms l/cm ppm Para Conduct = 1 ms/cm STD= 934 ppm/l limite de Agua Salobre 1000 ppm/l La resistividad electrica= 9.35 ohm-m Para Conduct = 10 ms/cm STD= 9345 ppm/l

  20. Registros de conductividad eléctrica

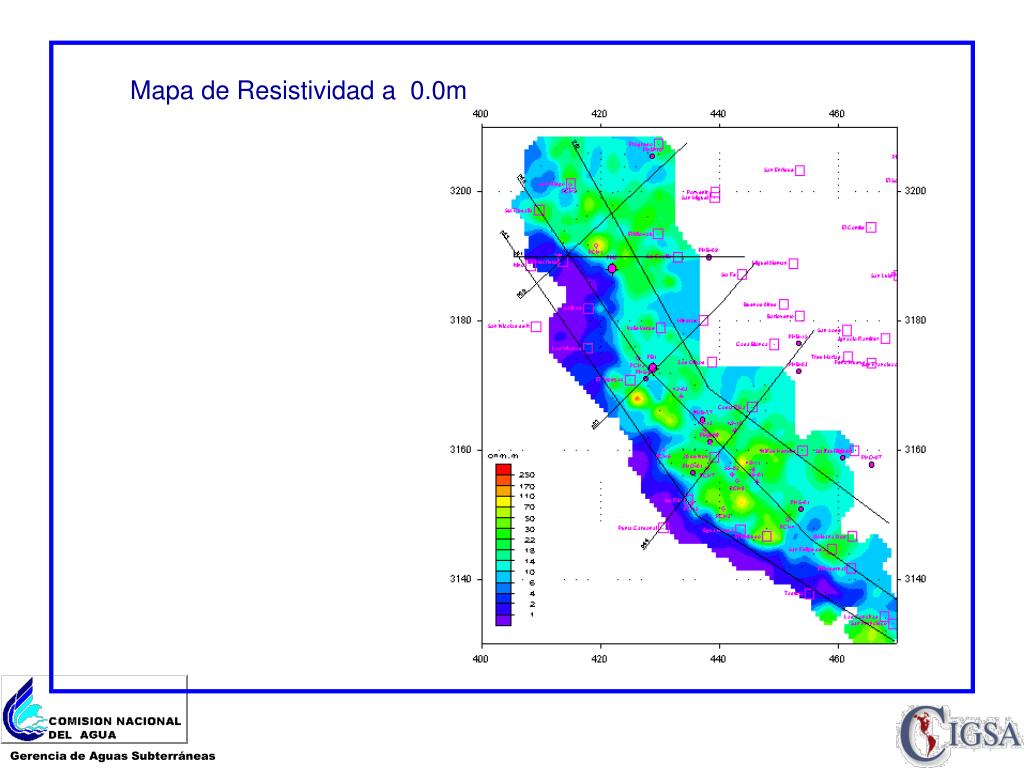

  21. Mapa de Resistividad a 0.0m

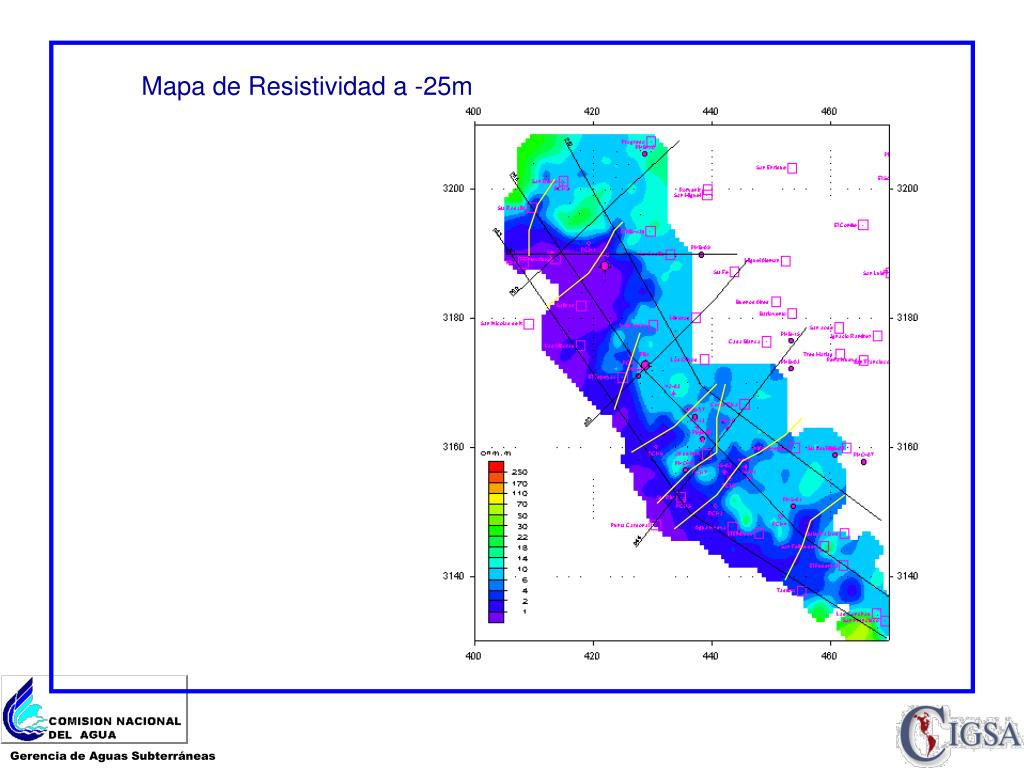

  22. Mapa de Resistividad a -25m

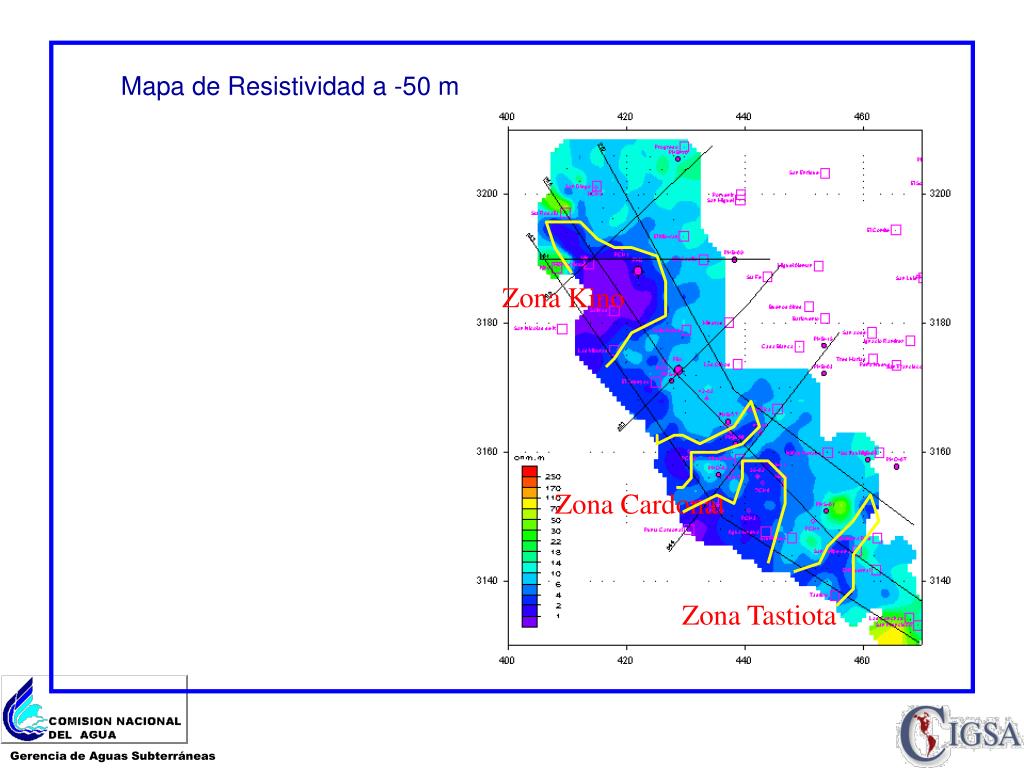

  23. Zona Kino Zona Cardonal Zona Tastiota Mapa de Resistividad a -50 m

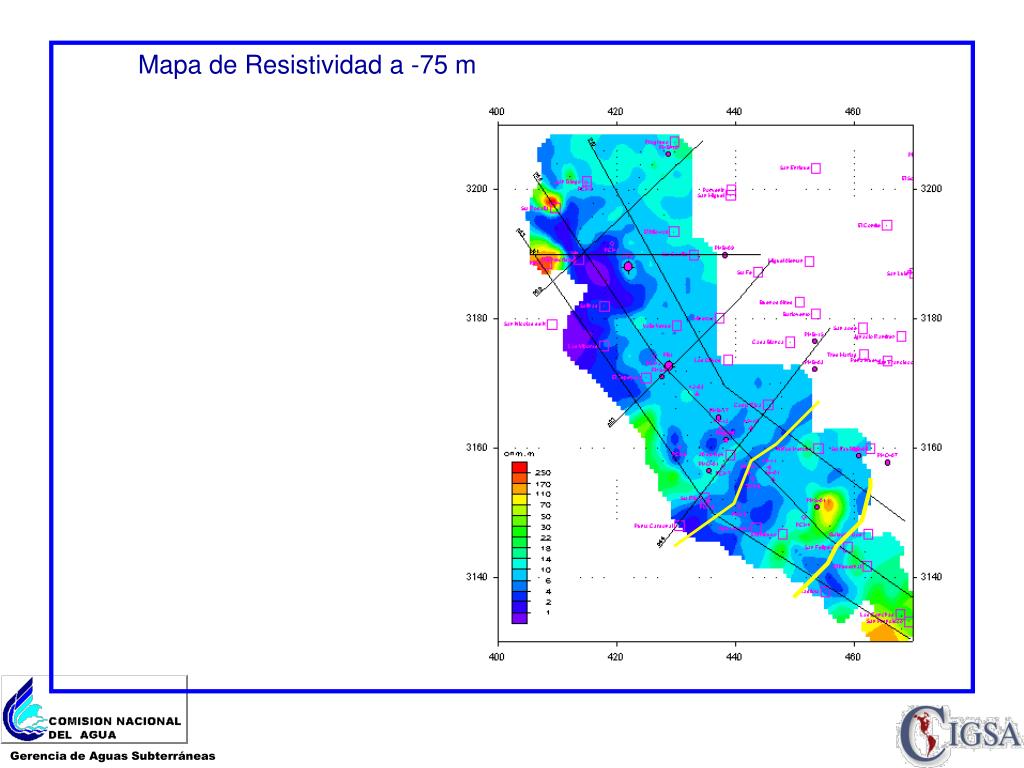

  24. Mapa de Resistividad a -75 m

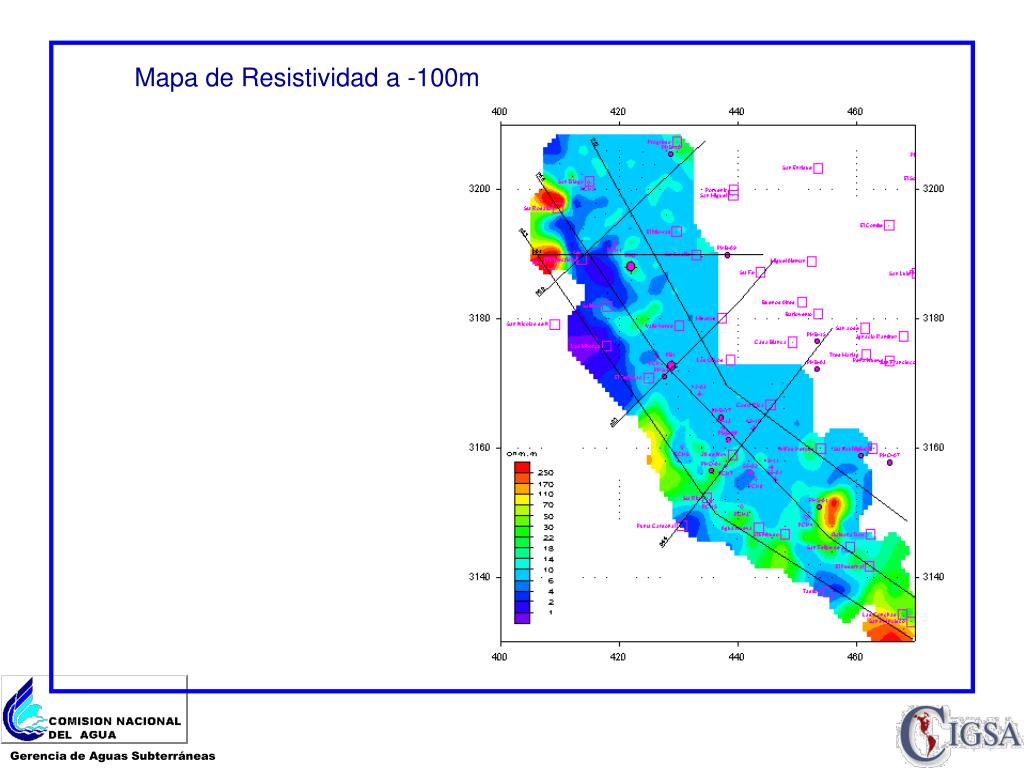

  25. Mapa de Resistividad a -100m

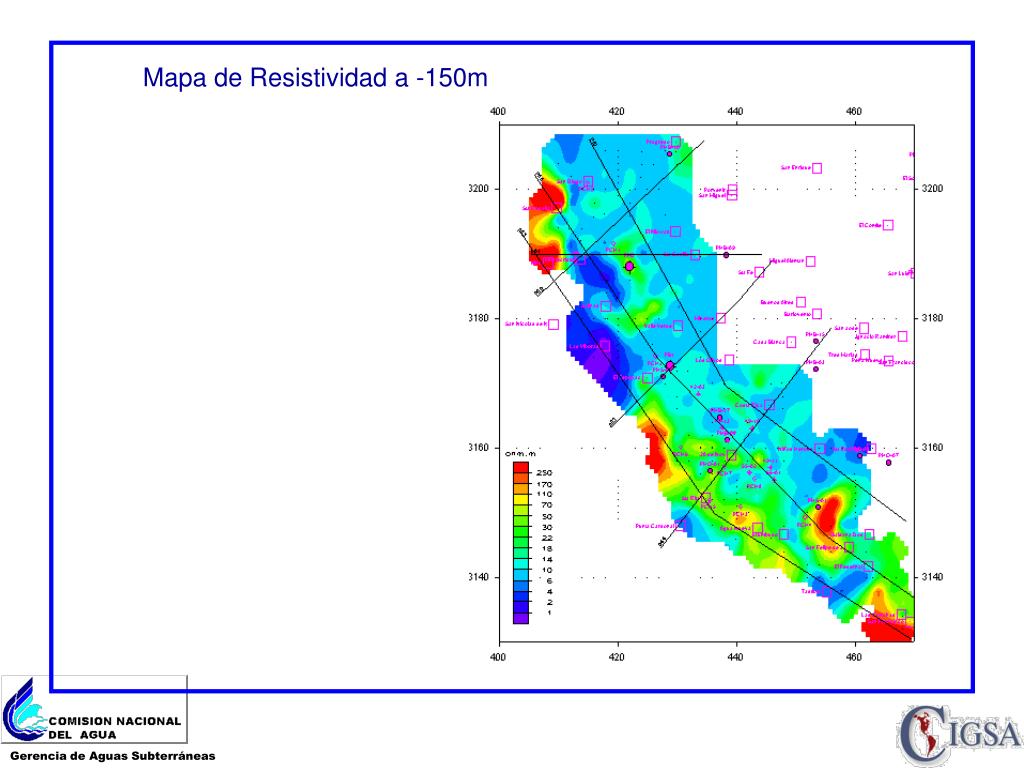

  26. Mapa de Resistividad a -150m

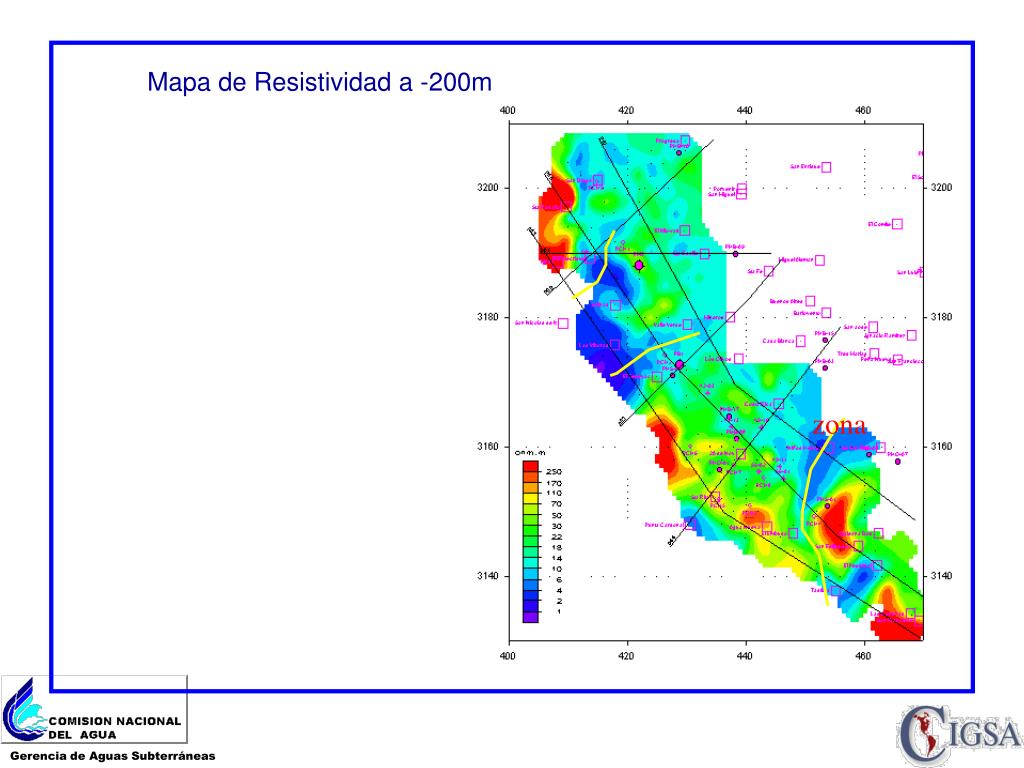

  27. zona Mapa de Resistividad a -200m

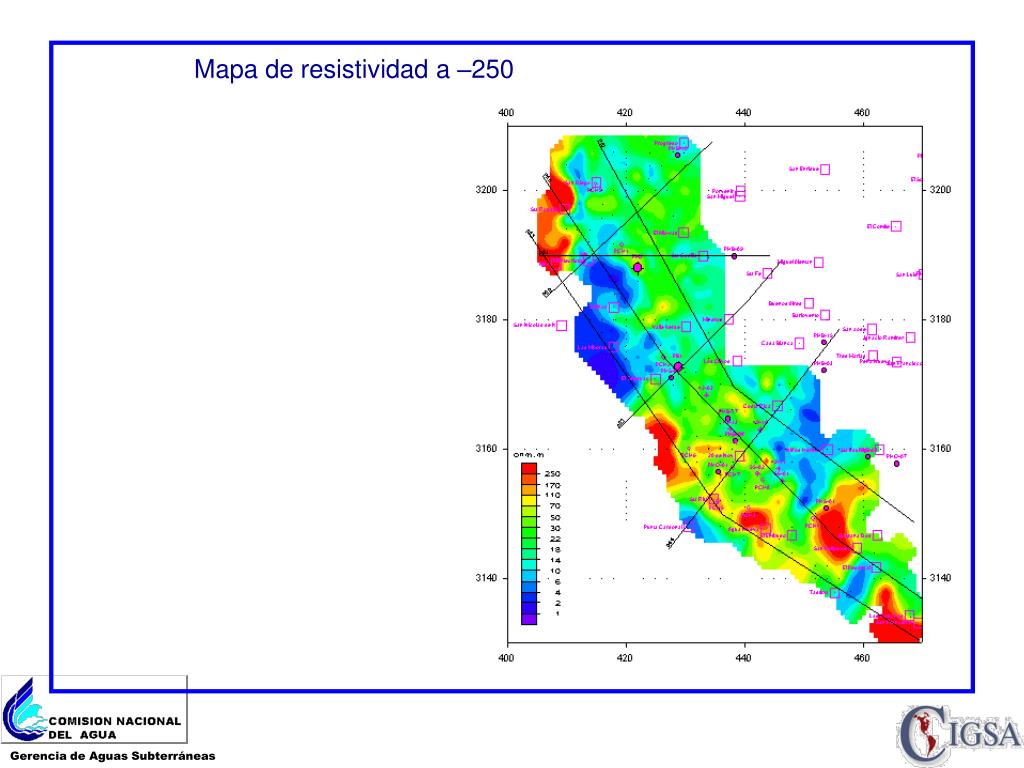

  28. Mapa de resistividad a –250

  29. MAPA DE Resistividad a -300

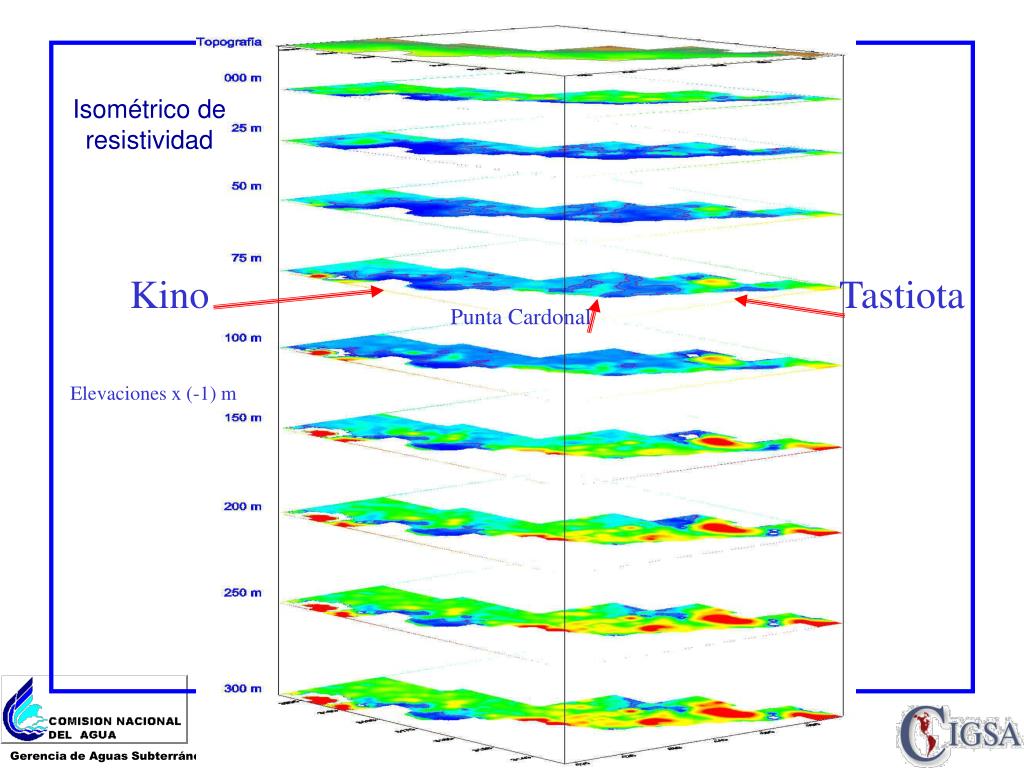

  30. Isométrico de resistividad Kino Tastiota Punta Cardonal Elevaciones x (-1) m

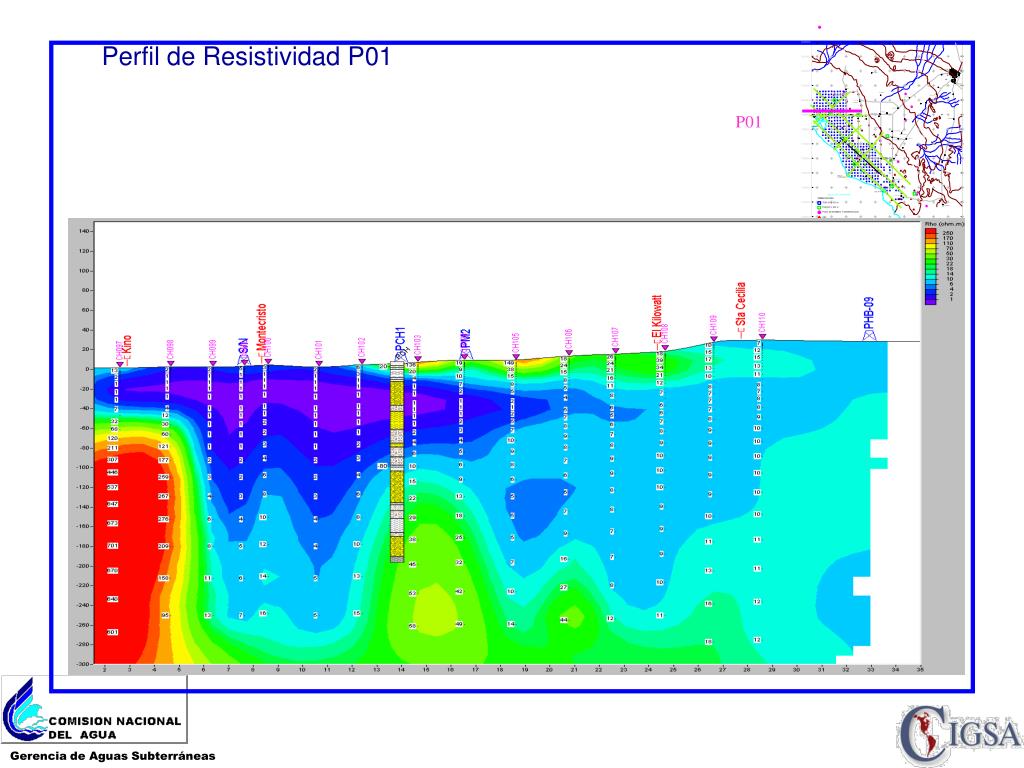

  31. Perfil de Resistividad P01 P01

  32. Perfil de Reistividad P02 P02

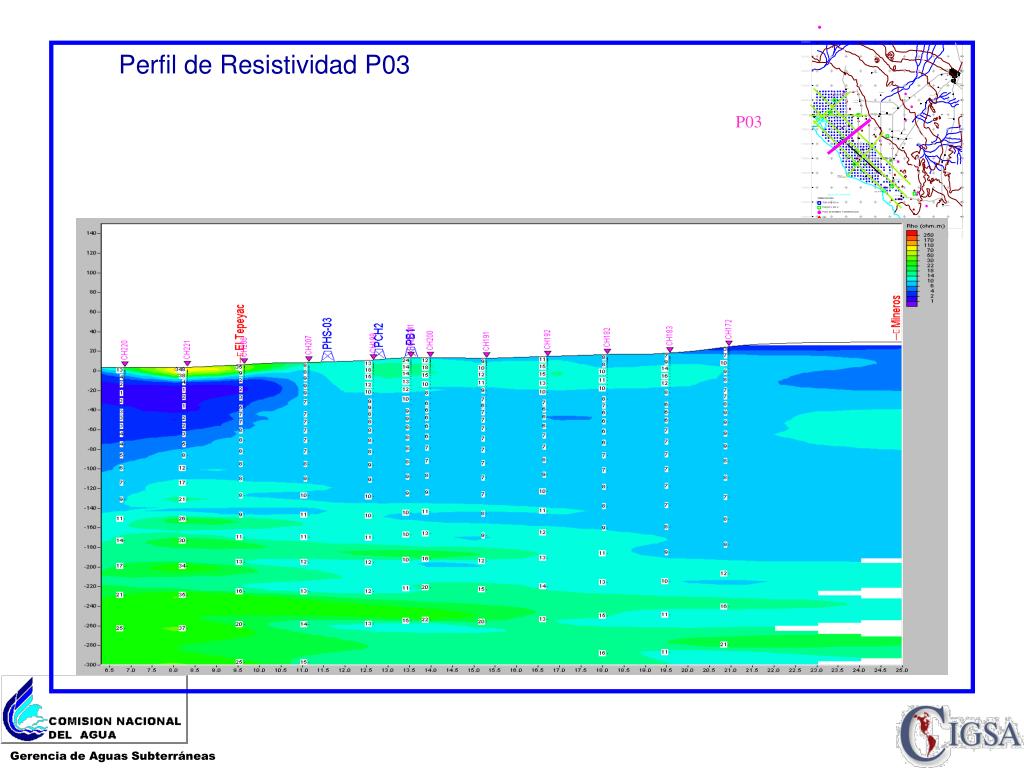

  33. Perfil de Resistividad P03 P03

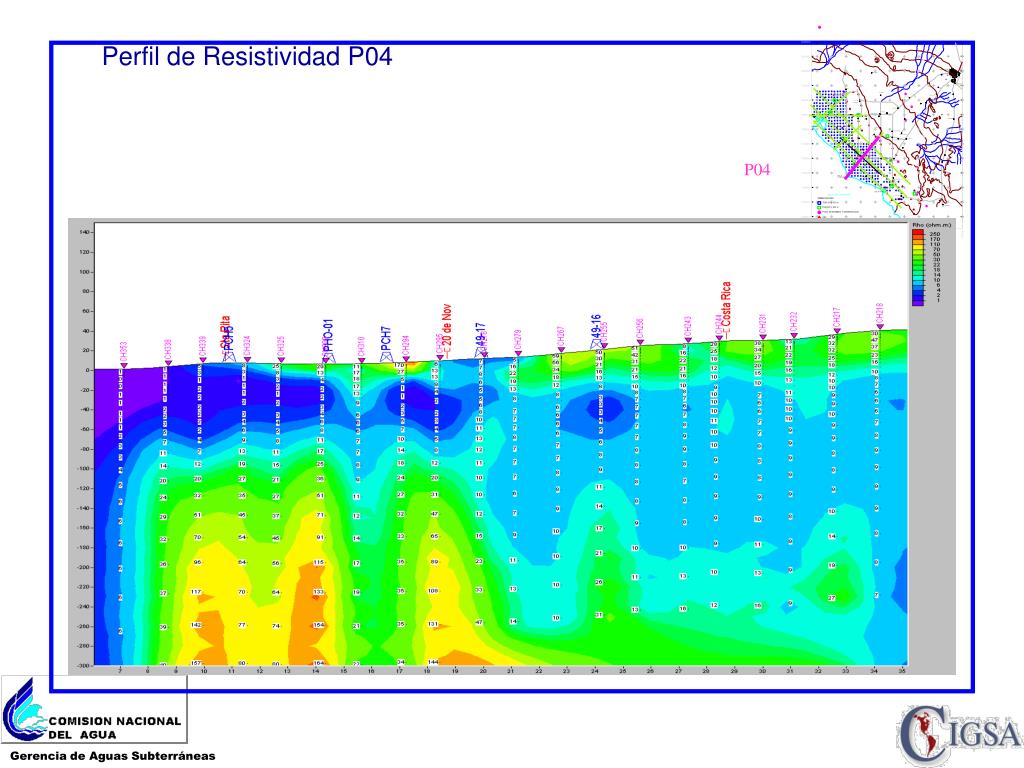

  34. Perfil de Resistividad P04 P04

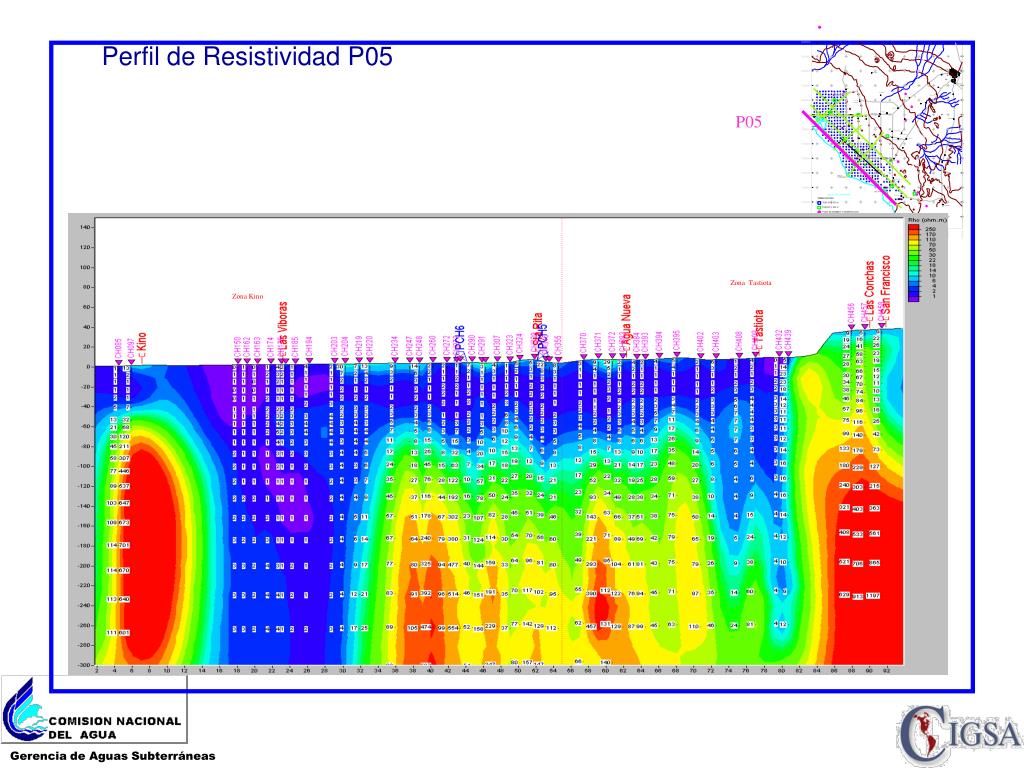

  35. Zona Tastiota Zona Kino Perfil de Resistividad P05 P05

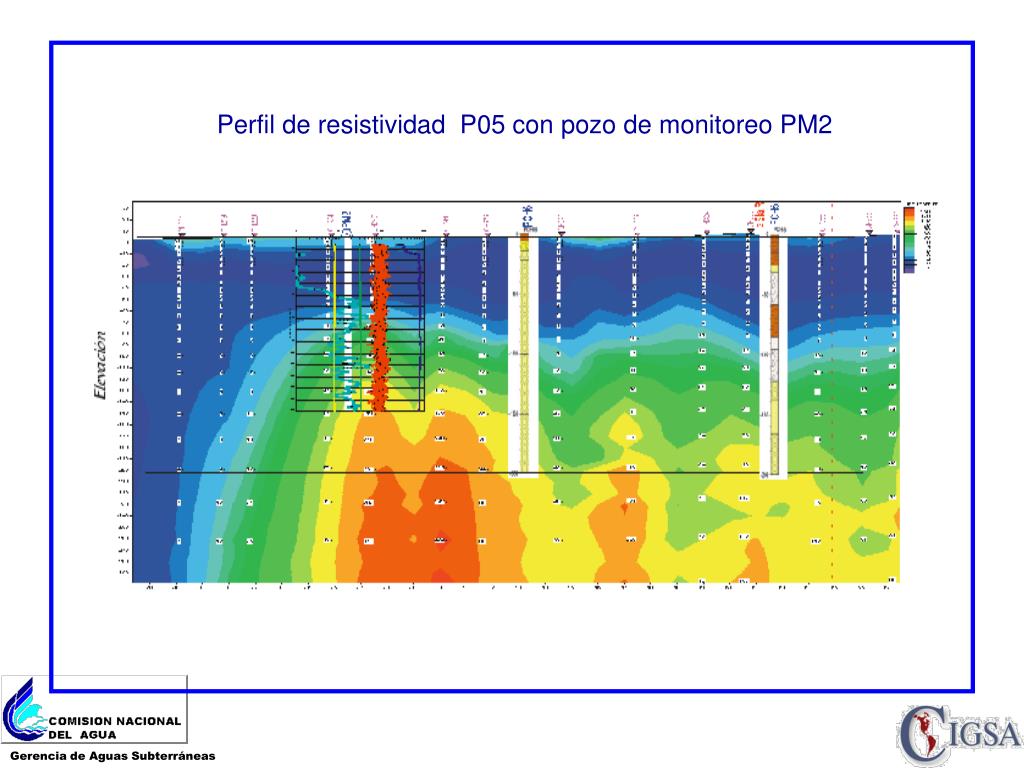

  36. Perfil de resistividad P05 con pozo de monitoreo PM2

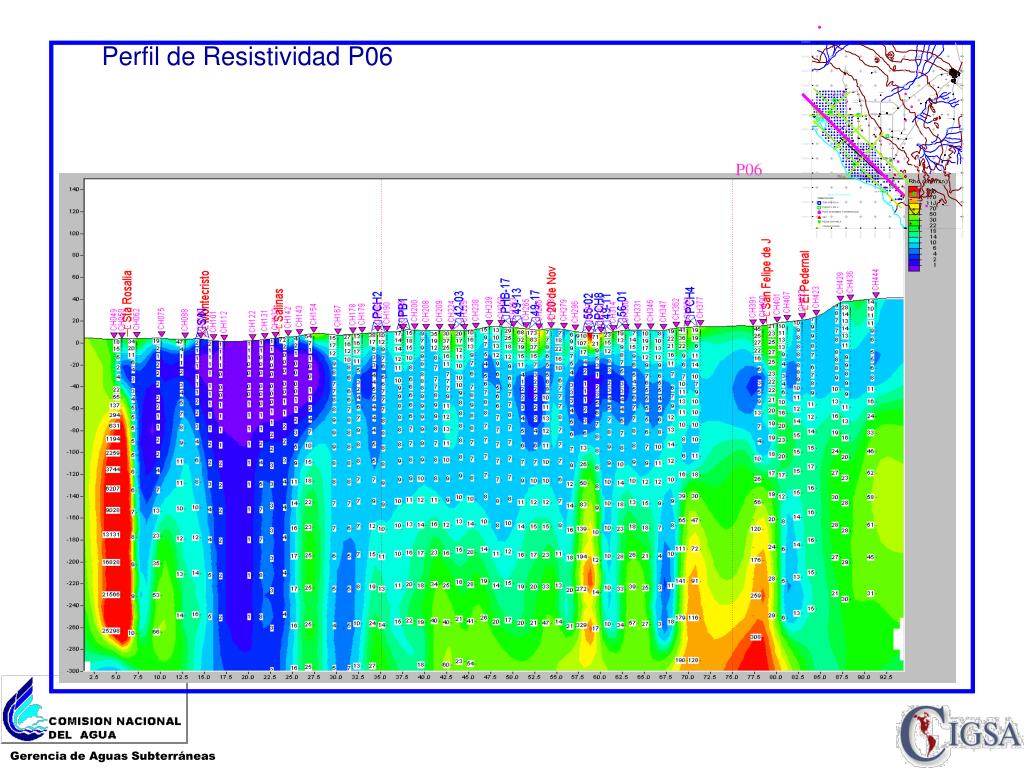

  37. Perfil de Resistividad P06 P06

  38. Perfil de Resistividad P07 P07

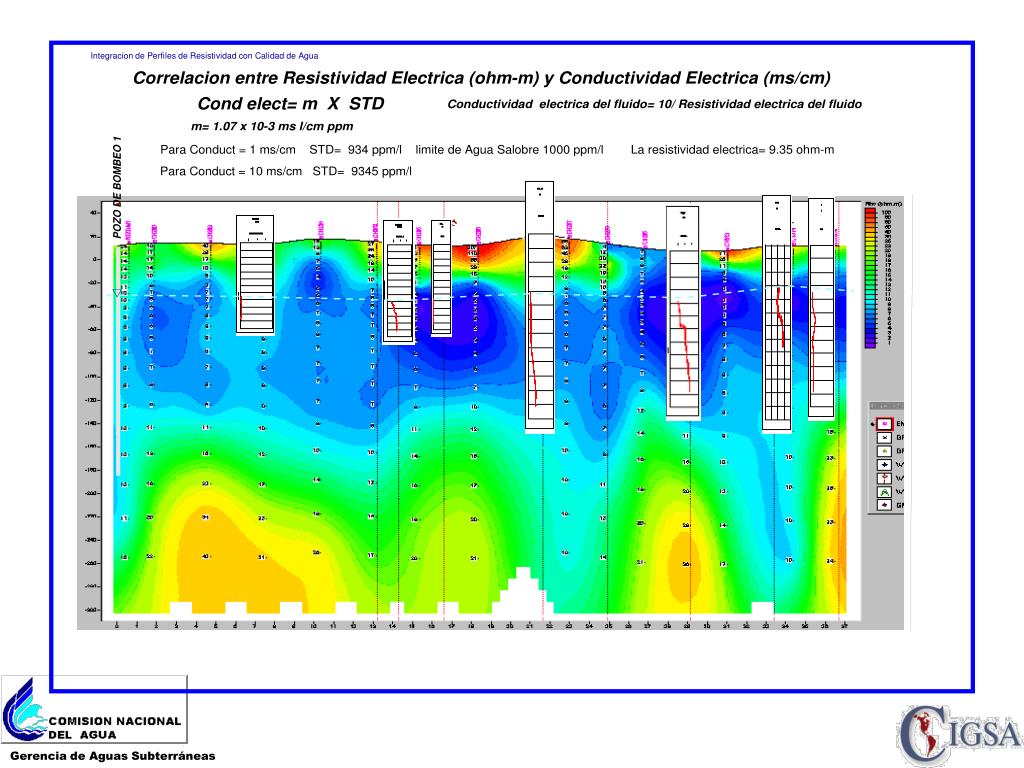

  39. Integracion de Perfiles de Resistividad con Calidad de Agua

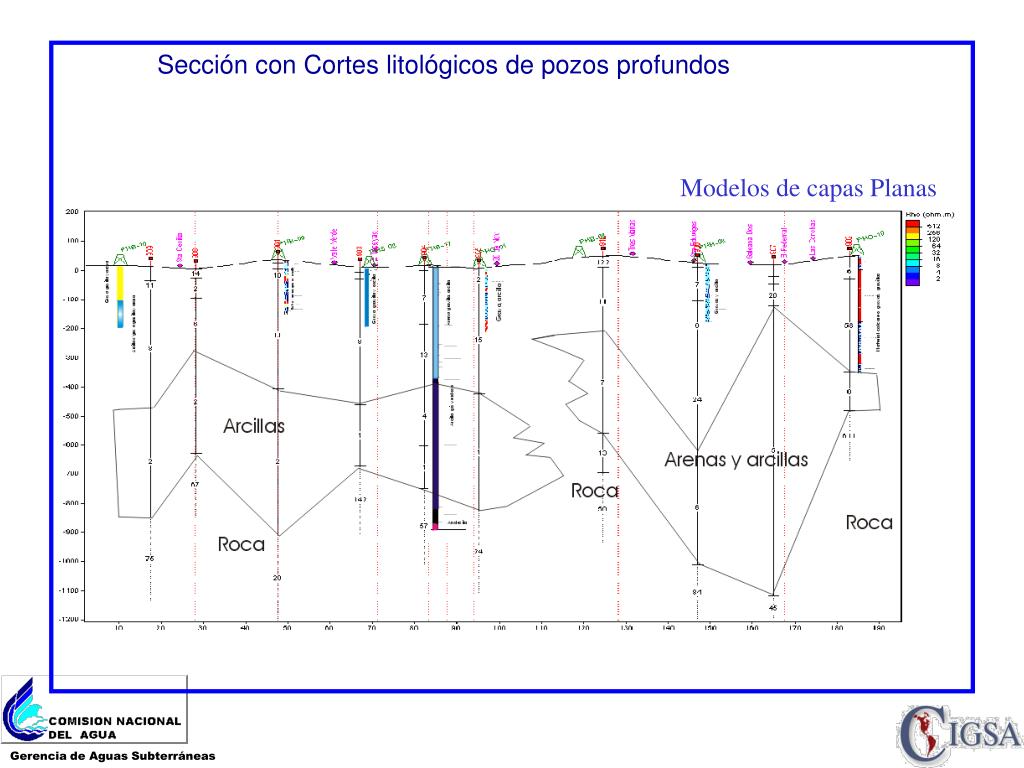

  40. Sección con Cortes litológicos de pozos profundos Modelos de capas Planas

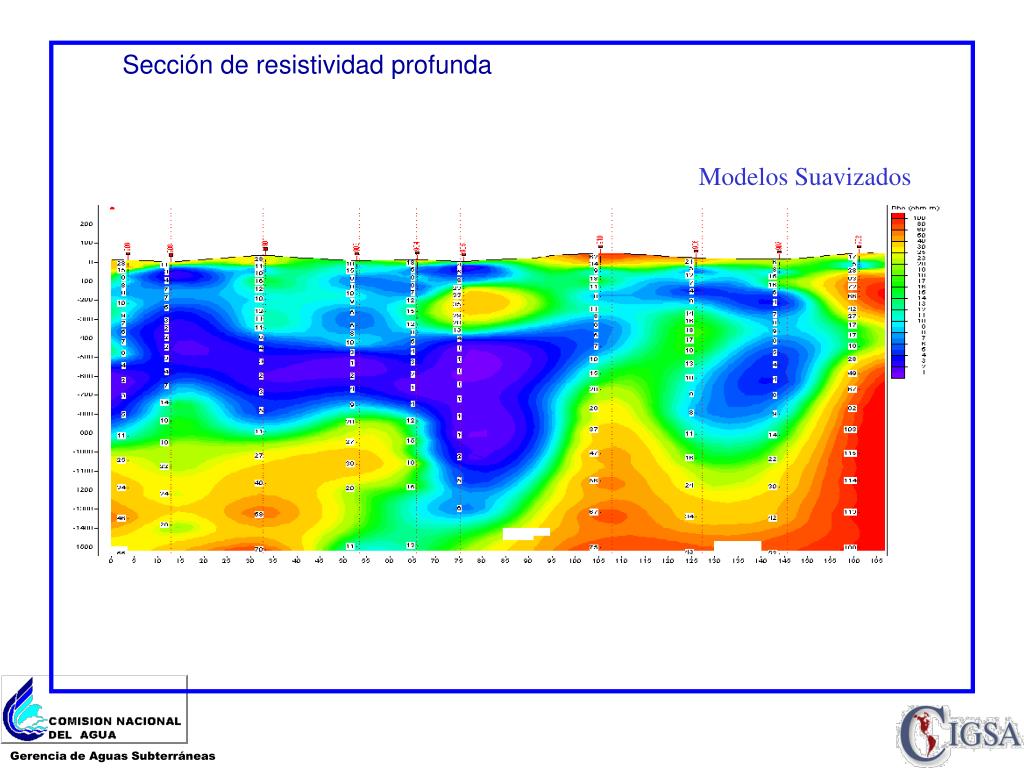

  41. Sección de resistividad profunda Modelos Suavizados

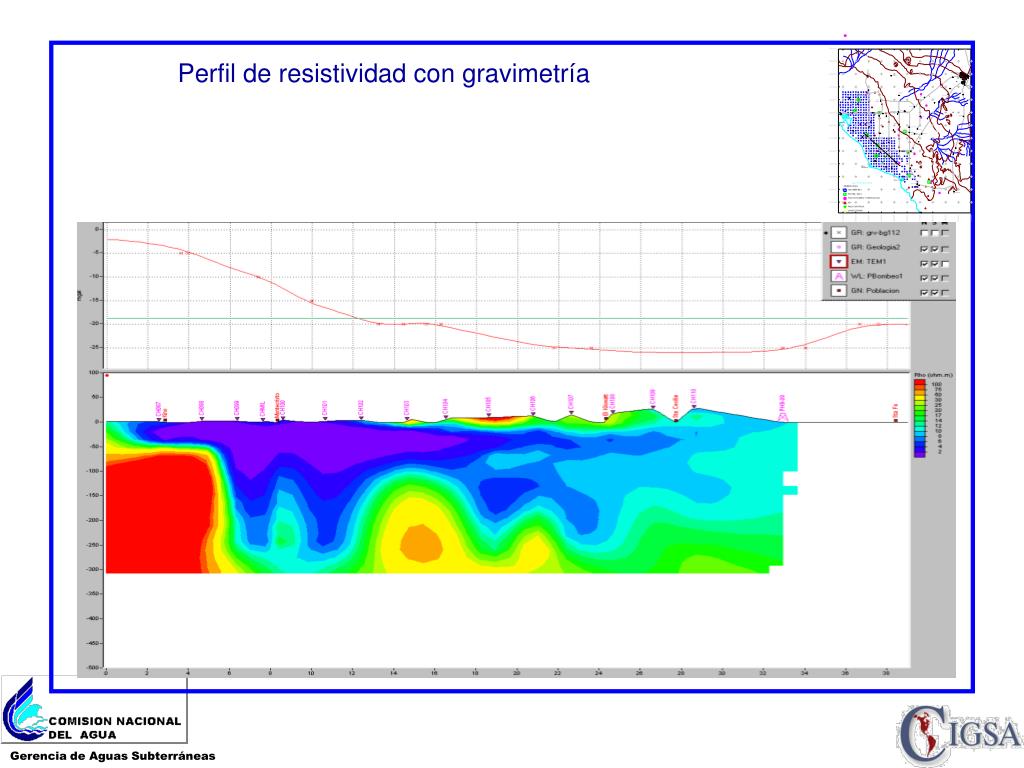

  42. Perfil de resistividad con gravimetría

  43. Perfil de resistividad con gravimetría p04 P04

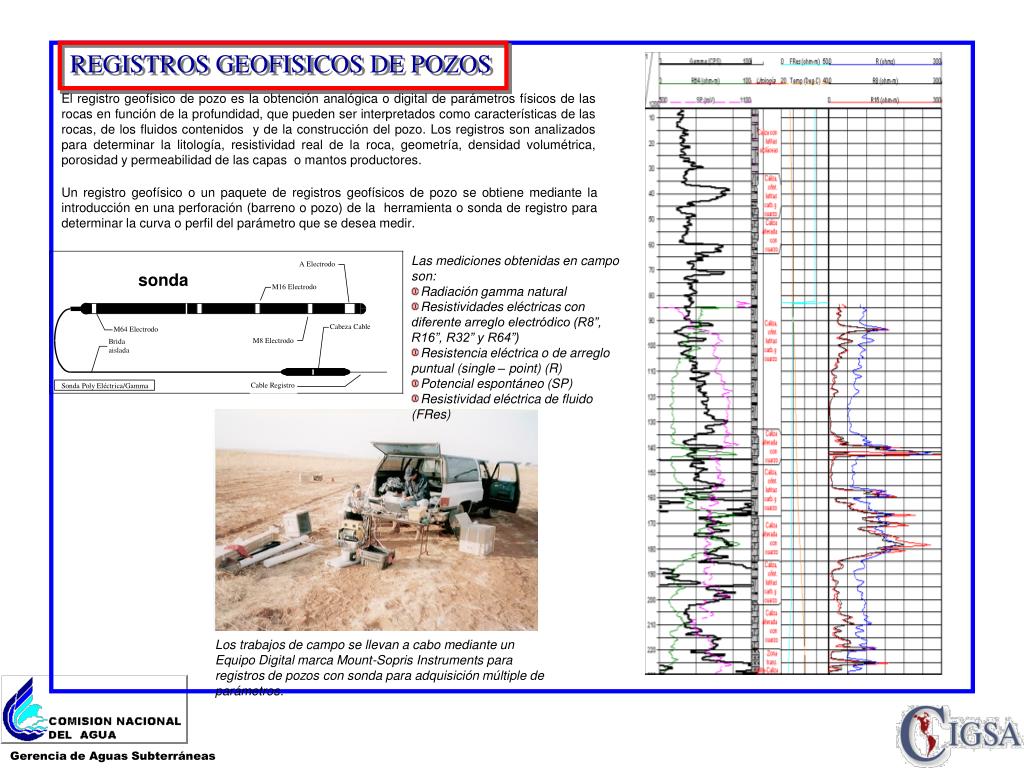

  44. REGISTROS GEOFISICOS DE POZOS El registro geofísico de pozo es la obtención analógica o digital de parámetros físicos de las rocas en función de la profundidad, que pueden ser interpretados como características de las rocas, de los fluidos contenidos y de la construcción del pozo. Los registros son analizados para determinar la litología, resistividad real de la roca, geometría, densidad volumétrica, porosidad y permeabilidad de las capas o mantos productores. Un registro geofísico o un paquete de registros geofísicos de pozo se obtiene mediante la introducción en una perforación (barreno o pozo) de la herramienta o sonda de registro para determinar la curva o perfil del parámetro que se desea medir. Las mediciones obtenidas en campo son: Radiación gamma natural Resistividades eléctricas con diferente arreglo electródico (R8”, R16”, R32” y R64”) Resistencia eléctrica o de arreglo puntual (single – point) (R) Potencial espontáneo (SP) Resistividad eléctrica de fluido (FRes) sonda Los trabajos de campo se llevan a cabo mediante un Equipo Digital marca Mount-Sopris Instruments para registros de pozos con sonda para adquisición múltiple de parámetros.

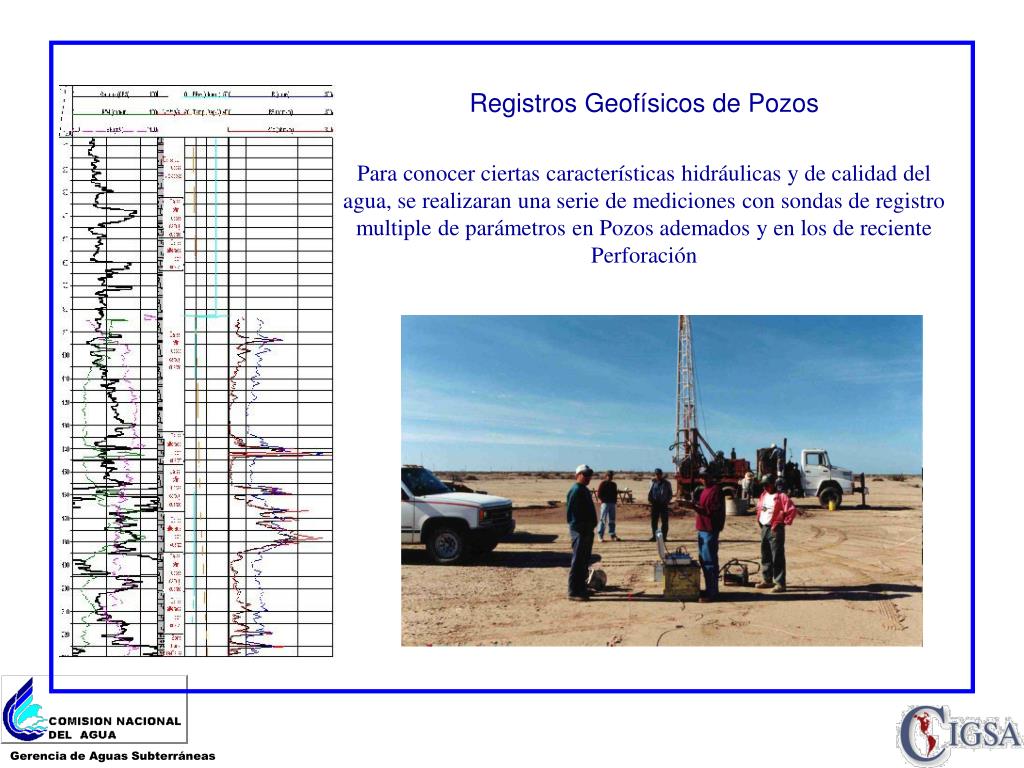

  45. Registros Geofísicos de Pozos Para conocer ciertas características hidráulicas y de calidad del agua, se realizaran una serie de mediciones con sondas de registro multiple de parámetros en Pozos ademados y en los de reciente Perforación

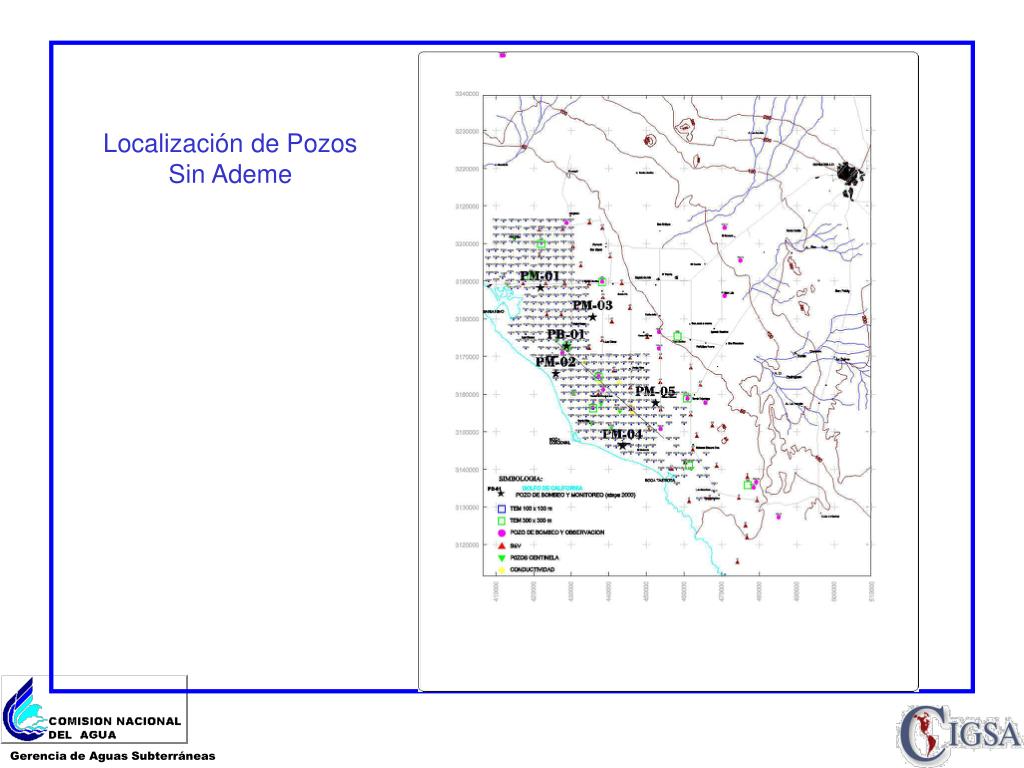

  46. Localización de PozosSin Ademe

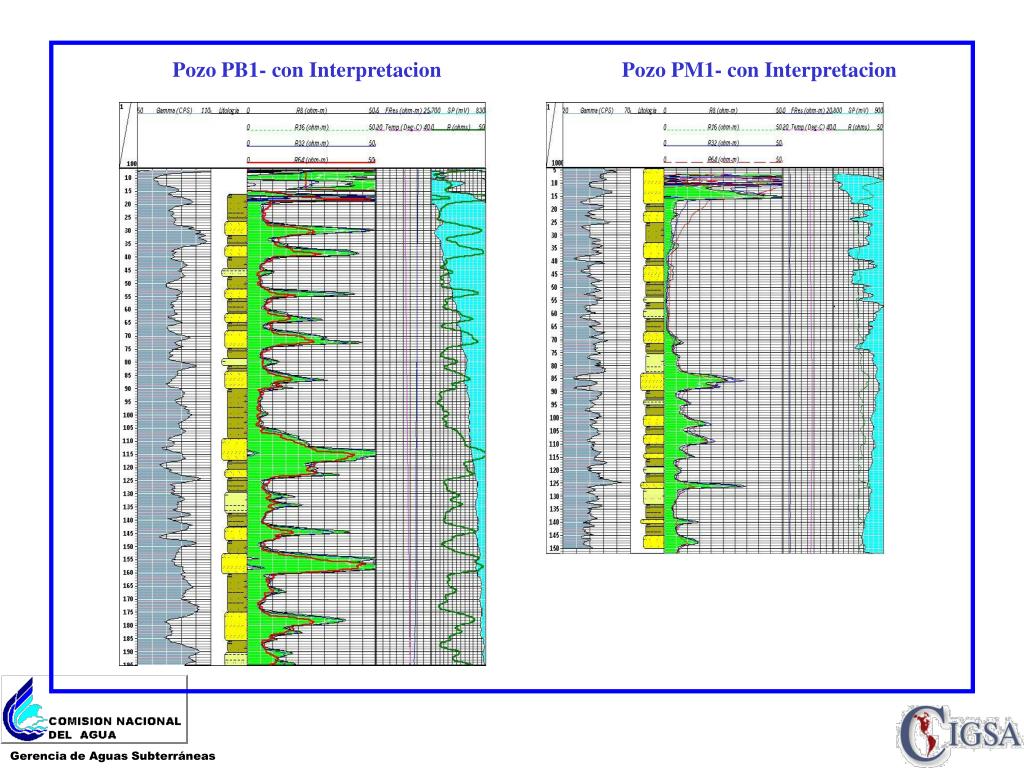

  47. Pozo PB1- con Interpretacion Pozo PM1- con Interpretacion
