  1. 第十一章 包装工艺 精品课程

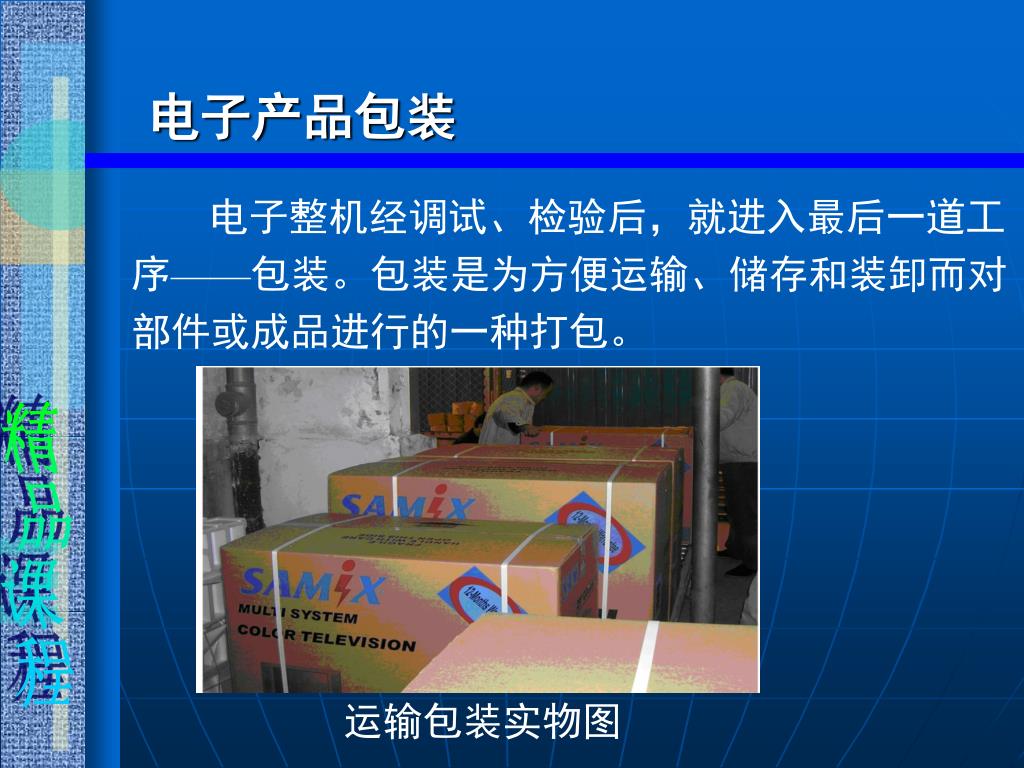

  2. 电子产品包装 电子整机经调试、检验后，就进入最后一道工序——包装。包装是为方便运输、储存和装卸而对部件或成品进行的一种打包。 运输包装实物图

  3. 电子产品包装 11.1 电子产品包装的种类与基本原则 1.包装的种类 电子产品的包装一般可分为运输包装、销售包装和中包装几种类型。 （1）运输包装 即产品的外包装，它的主要作用是保护产品以承受流通过程中各种机械因素和气候因素影响，确保产品数量和质量完整无损送到消费者手中。

  4. 电子产品包装 （2）销售包装 即产品的内包装，它是与消费者直接见面的一种包装，其作用不仅是保护产品，便于消费者使用和携带，而且还有美化商品和广告宣传的作用。 销售包装实物图

  5. 电子产品包装 （3）中包装 中包装起到计量、分隔和保护产品的作用，是运输包装的组成部分。但也有随同产品一起上架与消费者见面的，这类中包装则应视为销售包装。 植绒吸塑 3M手机镜面保护薄膜 PVC真空吸塑 中包装实物图(聚乙烯发泡、EPE珍珠棉、PVC吸塑）

  6. 电子产品包装 2.包装的基本原则 　　 产品的包装要符合科学、经济、美观、适销、环保的原则，其外包装、内包装和中包装是相互影响、不可分割的一个整体。产品包装有如下原则： （1）包装是一个体系。 （2）包装是生产经营系统的一个组成部分，过分包装和不完善包装会影响产品的销路。 （3）产品是包装的中心，产品的发展和包装的发展是同步的。良好的包装能为产品增加吸引力，但再好的包装也盖不了劣质产品的缺陷。

  7. 电子产品包装 （4）包装具有保护产品、激发购买力、为消费者提供便利三大功能。 （5）经济包装以最低的成本为目的。 （6）包装必须标准化。 （7）包装是一门科学，又是一门艺术，产品包装必须根据市场动态和客户爱好，在变化的环境中不断的改进和提高。 （8）节约有限资源，使用合适的包装，防止污染物超标，促进降解和易回收材料的应用，实行绿色包装。

  8. 电子产品包装 11.2 包装材料和要求 1．包装材料 根据包装要求和产品特点，选择合适的包装材料 （1）木箱

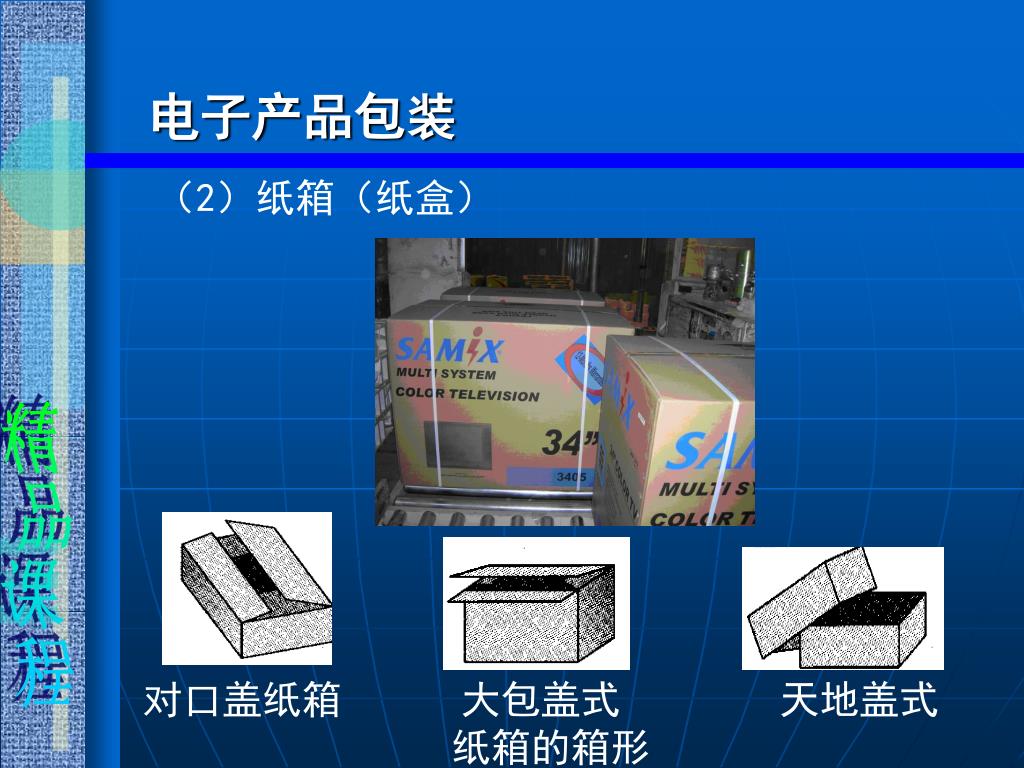

  9. 电子产品包装 （2）纸箱（纸盒） 对口盖纸箱 　　大包盖式 天地盖式 纸箱的箱形

  10. 电子产品包装 （3）缓冲材料 缓冲材料（衬垫材料）的选择应以最经济并能对电子产品提供起码的保护能力为原则。 EPE支架 珍珠棉深加工系列 珍珠棉卷材、片材 高发泡 珍珠棉护角、管、棒 波峰海绵

  11. 电子产品包装 （4）防尘、防湿材料 防尘、防湿材料可以选用物化性能稳定、机械强度大、透湿率小的材料，如有机塑料薄膜、有机塑料袋等密封式或外密封包装。为了使包装内空气干燥，可以使用硅胶等吸湿干燥。

  12. 电子产品包装 珍珠棉性能特点：具有的优良的隔热、防震、防潮和防磨的作用，柔韧弹性好、重量轻、呈半硬质状、易于加工、裁切、粘贴等，可根据客户要求将EPE材料加工冲、压、切成任何形状，并可带胶。主要用于产品内包装。有较强的缓冲防震功能主要有珍珠棉片、珍珠棉棒、珍珠棉管等产品。还可在加工成切片形状后，经过胶粘合一起形成珍珠棉支架，这种支架设计既实惠又经济，能发挥空间立体几何想象能力，以配合产品结构，并可与瓦楞纸结合在一起，有骨有肉。

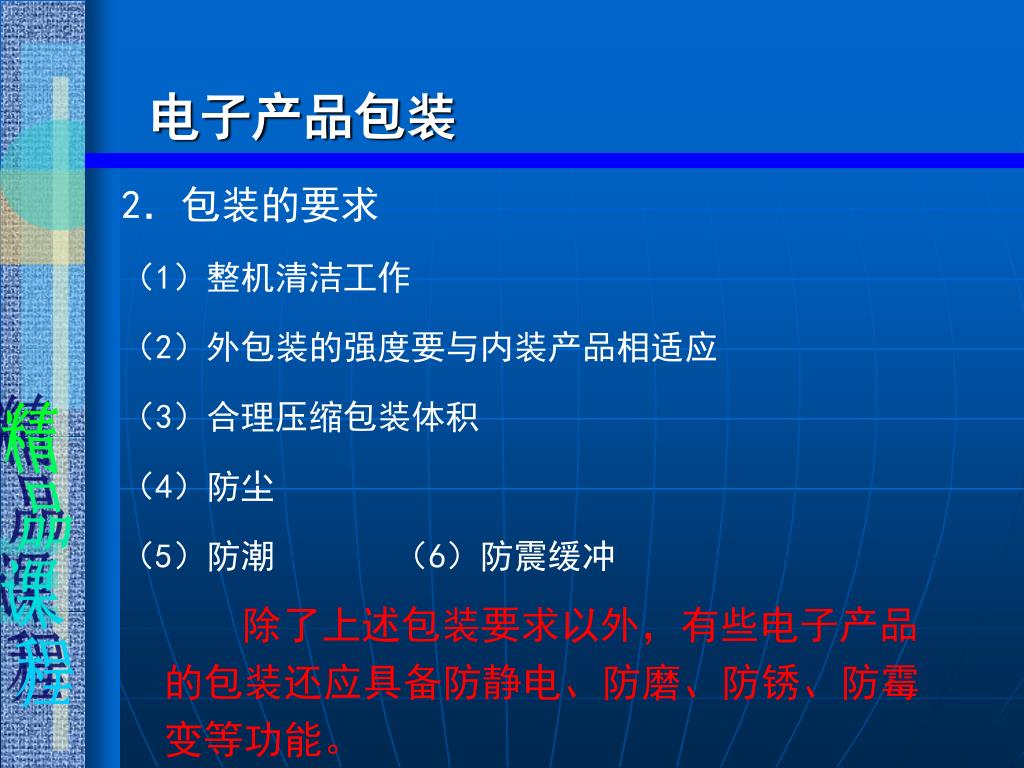

  13. 电子产品包装 2．包装的要求 （1）整机清洁工作 （2）外包装的强度要与内装产品相适应 （3）合理压缩包装体积 （4）防尘 （5）防潮 （6）防震缓冲 除了上述包装要求以外，有些电子产品的包装还应具备防静电、防磨、防锈、防霉变等功能。

  14. 电子产品包装 3．装箱注意事项 （1）包装前一般要对电子产品进行清洁处理 （2）包装中对产品要轻拿轻放，避免敲打、捶击，不允许给产品造成伤害、损伤。 （3）包装箱内应有成套装箱文件。 （4）装入箱内的产品、附件和衬垫，不得在箱内任意移动。 4．包装的封口和捆扎 　 当采用纸包装时，用U型钉或胶带将包装箱下封口封合。必要时，对包装件选择合适规格的打包带进行捆扎。

  15. 电子产品包装 5．包装的标志 （1）产品名称及型号、规格和数量。 （2）商品名称及注册商标图案。 （3）产品主体颜色。 （4）出厂编号、生产日期（年、月、日） （5）箱体外形尺寸、净重、毛重。 （6）商标、生产厂名。 （7）储运标志，按照国家标准的有关标志符号图案的规定，正确选用。 （8）条形码，它是销售包装加印的符合条形码。

  16. 电子产品包装 6．储存和运输 产品储存和运输应注意以下几点： （1）环境条件 一般储存环境温度为-15℃～45℃，相对湿度不大于80%，并要求库房周围环境中无酸、碱性或其他腐蚀性气体，还应具备防尘条件。 （2）储存期限 储存期限一般为一年，超过一年期应随产品一起检验合格后，方可再次进入流通过程中。 （3）规范运输 运输时必须按照包装箱上的储运标志内容进行操作，将包装件固定牢固。

  17. 电子产品包装 目前企业包装主要有半自动流水作业方式和全自动流水线方式: 11.3 电子整机包装工艺 全自动包装流水线

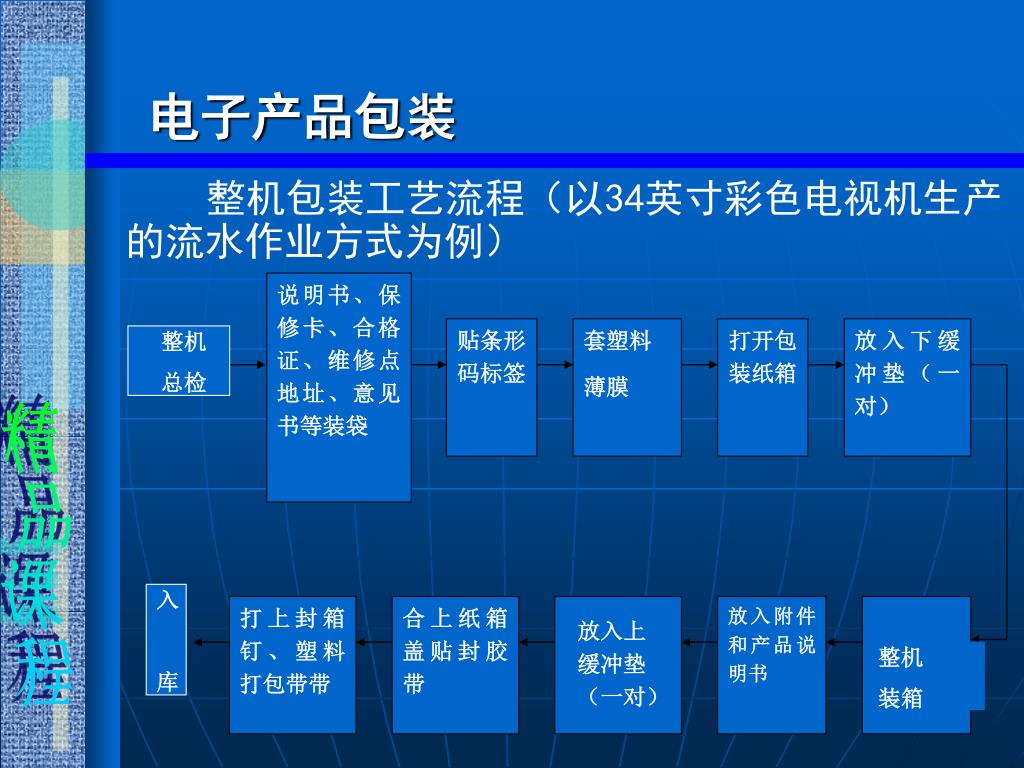

  18. 说明书、保修卡、合格证、维修点地址、意见书等装袋说明书、保修卡、合格证、维修点地址、意见书等装袋 　整机 　总检 贴条形码标签 套塑料 薄膜 打开包装纸箱 放入下缓冲垫（一对） 入 库 放入上缓冲垫（一对） 整机 装箱 打上封箱钉、塑料打包带带 合上纸箱盖贴封胶带 放入附件和产品说明书 电子产品包装 整机包装工艺流程（以34英寸彩色电视机生产的流水作业方式为例）

  19. 电子产品包装 11.4 电子产品的质量管理及ISO 9000标准系列 国际标准化组织（ISO）为了满足国际经济贸易交往中质量保证体系的客观需要，在对各国质量保证制度总结的基础上，经过近十年的努力，于1988年发布了ISO 9000质量管理和质量保证标准系列。 我国国家技术监督局早在1992年10月发布文件，决定等同采用ISO 9000标准，颁布了GB/T 19000质量管理和质量保障标准系列。

  20. 电子产品包装 11.4.1 GB/T 19000与ISO 9000标准系列简介如下： 1．ISO 9000标准系列的组成 国际标准化组织（ISO）于1987年3月正式发布的ISO9000~9004国际质量管理和质量标准系列由以下五个标准构成： ISO 9000《质量管理和质量保证标准——选择和使用指南》 ISO 9001《质量体系——投计、开发、生产、安装和服务的质量保证模式》 ISO 9002《质量体系——生产和安装的质量保证模式》 ISO 9003《质量体系——最终检验和试验的质量保证模式》 ISO 9004《质量管理和质量体系要素——指南》

  21. 电子产品包装 2.GB/T 19000标准系列的组成 GB/T 19000质量管理和质量保证标准系列是我国1992年10月发布的质量管理国家标准，等同于ISO9000质量管理和质量保证标准系列。该标准系列由五项标准组成 GB/T 19000—1992《质量管理和质量保证标准——选择和使用指南》 GB/T 19001—1994《质量体系——投计、开发、生产、安装和服务的质量保证模式》 GB/T 19002—1994《质量体系——生产、安装和服务的质量保证模式》 GB/T 19003—1994《质量体——最终检验和试验的质量保证模式》 GB/T 19004—1994《质量管理和质量体系要素——指南》 这五项标准适用于产品开发、制造和使用单位。其基本原理、内容和方法具有一般指导意义，对各行业都有指导作用。

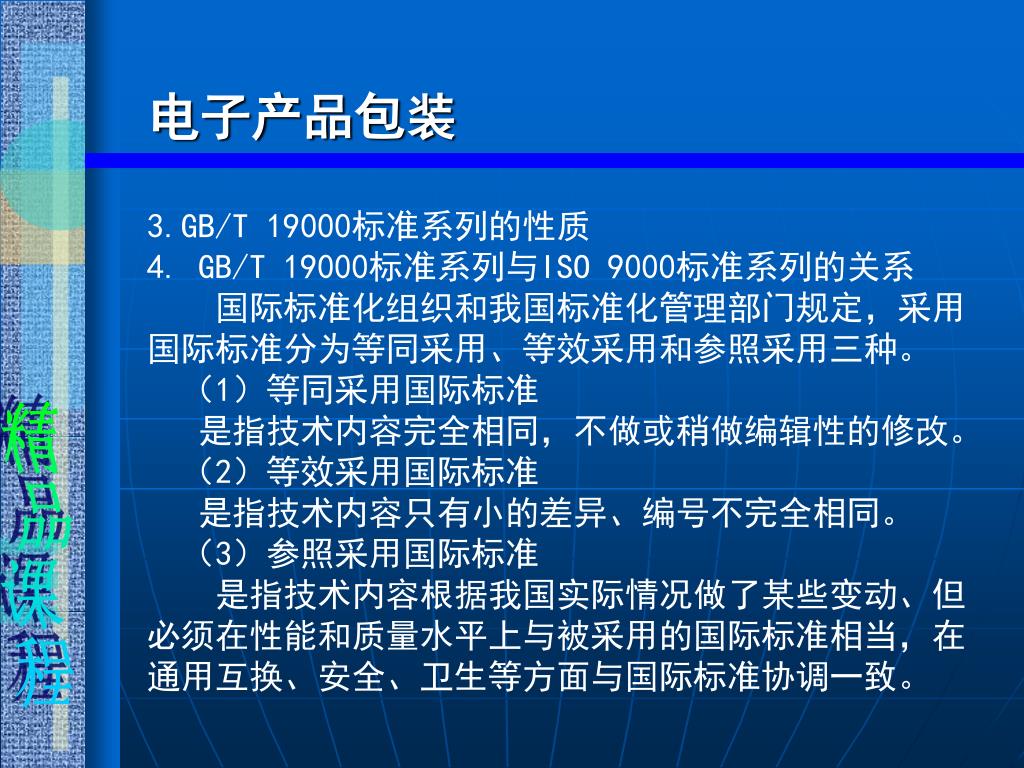

  22. 电子产品包装 3.GB/T 19000标准系列的性质 4. GB/T 19000标准系列与ISO 9000标准系列的关系 国际标准化组织和我国标准化管理部门规定，采用国际标准分为等同采用、等效采用和参照采用三种。 （1）等同采用国际标准 是指技术内容完全相同，不做或稍做编辑性的修改。 （2）等效采用国际标准 是指技术内容只有小的差异、编号不完全相同。 （3）参照采用国际标准 是指技术内容根据我国实际情况做了某些变动、但必须在性能和质量水平上与被采用的国际标准相当，在通用互换、安全、卫生等方面与国际标准协调一致。

  23. 电子产品包装 GB/T 19000标准系列与ISO9000标准系列的各项标准，具体对应关系如下： GB/T 19000对应ISO 9000 GB/T 19001对应ISO 9001 GB/T 19002对应ISO 9002 GB/T 19003对应ISO 9003 GB/T 19004对应ISO 9004

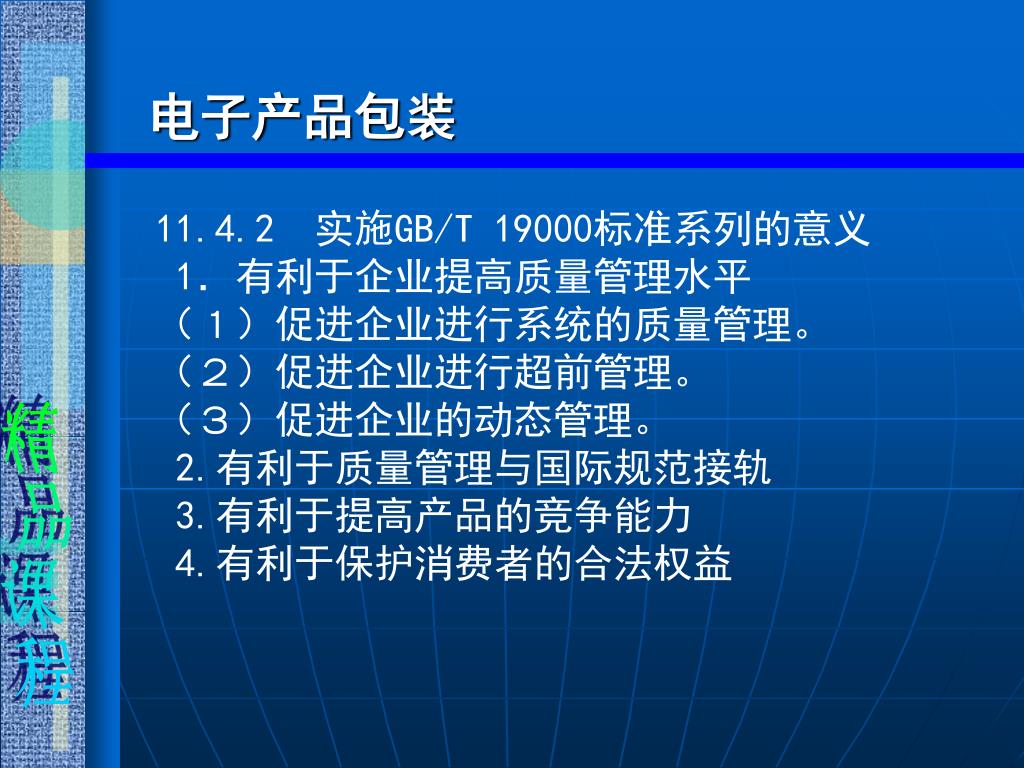

  24. 电子产品包装 11.4.2 实施GB/T 19000标准系列的意义 1．有利于企业提高质量管理水平 （１）促进企业进行系统的质量管理。 （２）促进企业进行超前管理。 （３）促进企业的动态管理。 2.有利于质量管理与国际规范接轨 3.有利于提高产品的竞争能力 4.有利于保护消费者的合法权益

  25. 电子产品包装 11.4.3 中国强制认证 3C认证是“中国强制认证”（“ChinaCompulsory Certification ”英文名称的缩写为“CCC ”）的简称。强制性产品认证是国际上通行的做法，主要是对涉及人类健康和安全、动植物生命安全和健康以及环境保护与公共安全的产品实施强制性认证，确定统一适用的国家标准、技术规则和实施程序，制定和发布统一的标志，规定统一的收费标准。

  26. 电子产品包装 1．产品认证简介 2.中国3C强制认证 (1)3C认证有关情况介绍 (2)3C认证的意义及标志 安全认证标志（S）电磁兼容（EMC）安全与电磁兼容（S&EMC）消 防（F）

  27. 3．产 品 3C 认 证 工 作 流 程 图

  28. 本 章 小 结 1．整机检验是产品经过总装、调试合格之后，检查产品是否达到预定功能要求和技术指标。产品的检验方法分全数检验和抽检两种。全数检验可靠性好，但操作成本高。大批量生产的产品一般采用抽检方法。整机检验主要包括直观检验、功能检验和主要性能指标测试等内容。2．对一些可靠性要求很高的电子产品还要进行例行试验。例行试验包括环境试验和老化试验两大类。3．包装是整机总装的最后一道工序。产品的包装具有保护产品、方便储运及促进销售的功能。电子产品的包装一般可分为运输包装、销售包装和中包装几种类型。产品包装的常用材料和要求、电子整机包装的工艺是学习中应重点掌握的知识。

  29. 本 章 小 结 4．ISO 9000质量管理和质量保证标准由ISO9000、ISO9001、ISO9002、ISO9003、ISO9004五项标准组成。GB/T 19000质量管理和保证标准系列是我国的质量管理国家标准，等同于ISO 9000质量和质量保证标准系列。实施GB/T 19000标准有利于提高企业管理水平，有利于质量管理与国际规范接轨，有利于提高产品的竞争能力，有利于保护用户的合法权利。 5 ．为履行中国入世加入 WTO 的承诺，我国于2001年发布了《强制性产品认证管理规定》，同时发布了《第一批实施强制性产品认证的产品目录》，首批公布需实行强制性认证的产品共19类132 种。

  30. 本 章 小 结 6．国家对强制性产品认证实施3C认证制度的意义是：保护广大消费者人身安全、保护动植物生命安全、保护环境、保护国家安全、依照有关法律法规实施的一种对产品是否符合国家强制标准、技术规则的合格评定制度。3C认证是对原有进出口商品安全质量许可制度（CCIB）、安全认证强制性监督制度（长城）、入网许可证制度、销售许可制度、工业产品生产许可证制度的全部或部分取代。 世界上著名的认证标志有美国的UL认证、欧盟CE认证、英国的BSI认证、德国的VDE认证等。
