Presentation Transcript

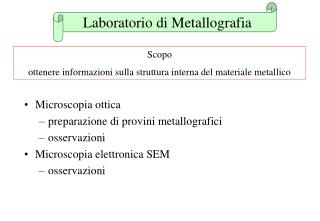

slide1

Laboratorio di Metallografia

Scopo

ottenere informazioni sulla struttura interna del materiale metallico

  • Microscopia ottica
    • preparazione di provini metallografici
    • osservazioni
  • Microscopia elettronica SEM
    • osservazioni
preparazione del campione
Preparazione del campione

epossidica

acrilica

1) Superficie piatta e a specchio

2) Differenziazione delle fasi cristalline

1) Inglobare il campione in una resina

  • non deve dissolversi nell’alcool
  • deve essere sufficientemente dura
  • buona adesione con il campione
  • l’indurimento della resina deve richiedere poco tempo
slide4

2) lappatura

Carte abrasive di dimensione decrescente

Panni con particelle abrasive (paste diamantate) di dimensione decrescente (fino ad 1 μm di spessore)

slide5

Differenziazione delle fasi cristalline

attacchi chimici: soluzioni acquose o alcoliche di acidi

1) dissolvono i metalli secondo i potenziali di ossido-riduzione

(HCl, HF)

2) ossidano i metalli (HNO3)

1 sola fase

differenti velocità di dissoluzione di cristalli orientati in direzioni diverse

2 o più fasi

attacco preferenziale di una fase rispetto all'altra
