1. Pro Audio Workshop 2004 Medidas y Mejoras Acústicas Start

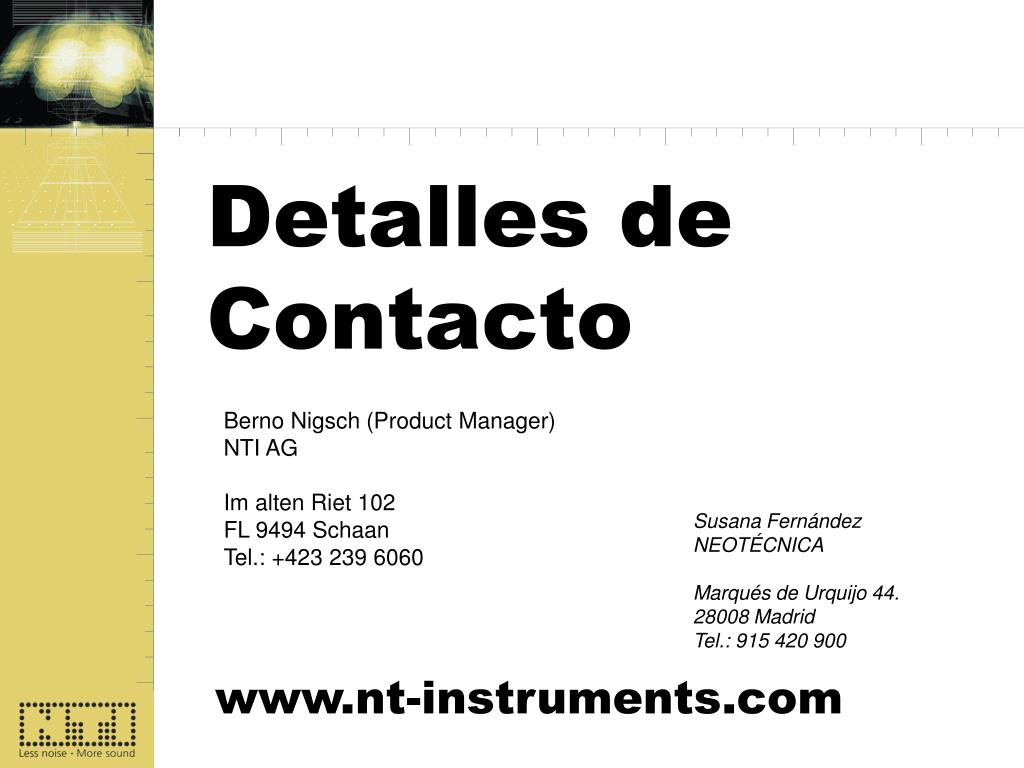

2. Berno Nigsch (Product Manager) NTI AG Im alten Riet 102 FL 9494 Schaan Tel.: +423 239 6060 www.nt-instruments.com Susana Fernández NEOTÉCNICA Marqués de Urquijo 44. 28008 Madrid Tel.: 915 420 900 Detalles de Contacto

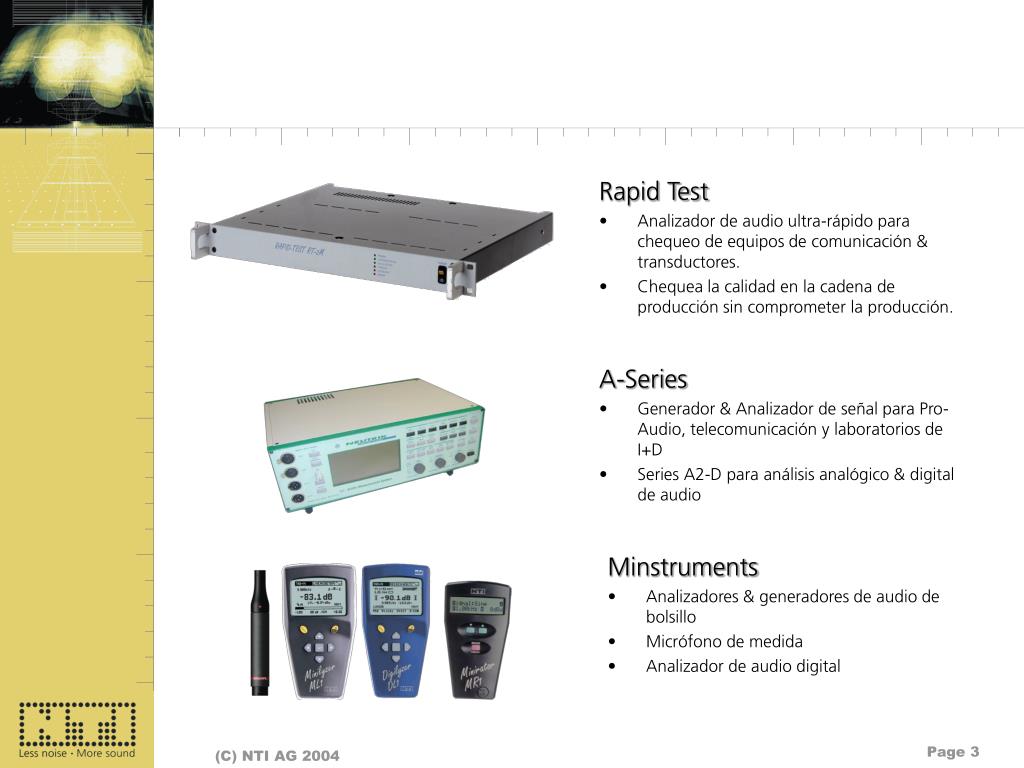

3. Rapid Test • Analizador de audio ultra-rápido para chequeo de equipos de comunicación & transductores. • Chequea la calidad en la cadena de producción sin comprometer la producción. • A-Series • Generador & Analizador de señal para Pro-Audio, telecomunicación y laboratorios de I+D • Series A2-D para análisis analógico & digital de audio • Minstruments • Analizadores & generadores de audio de bolsillo • Micrófono de medida • Analizador de audio digital

4. Alineación de altavoces retardados Start

5. Situación: Los altavoces retardados se usan para mejorar la calidad y la inteligibilidad del sonido para grandes áreas de audiencia. Problema: ¿Cúal es el parámetro adecuado de retardo y nivel? Altavoces Retardados Altavoz Principal Línea retardada

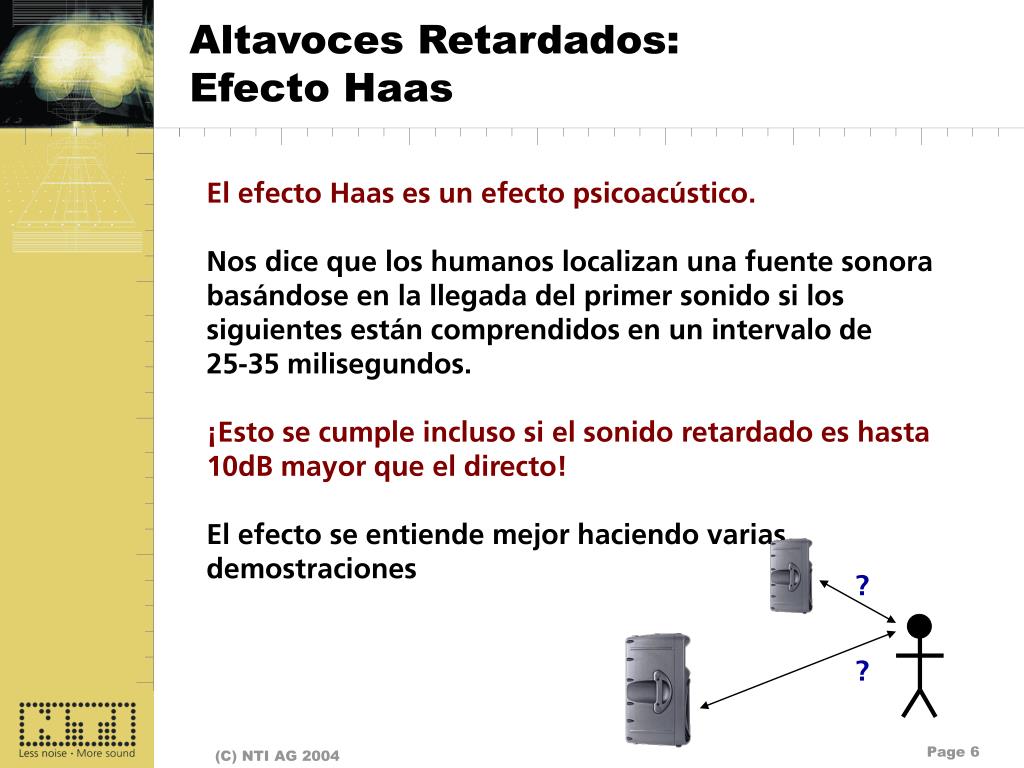

6. Altavoces Retardados:Efecto Haas ? ? El efecto Haas es un efecto psicoacústico. Nos dice que los humanos localizan una fuente sonora basándose en la llegada del primer sonido si los siguientes están comprendidos en un intervalo de 25-35 milisegundos. ¡Esto se cumple incluso si el sonido retardado es hasta 10dB mayor que el directo! El efecto se entiende mejor haciendo varias demostraciones

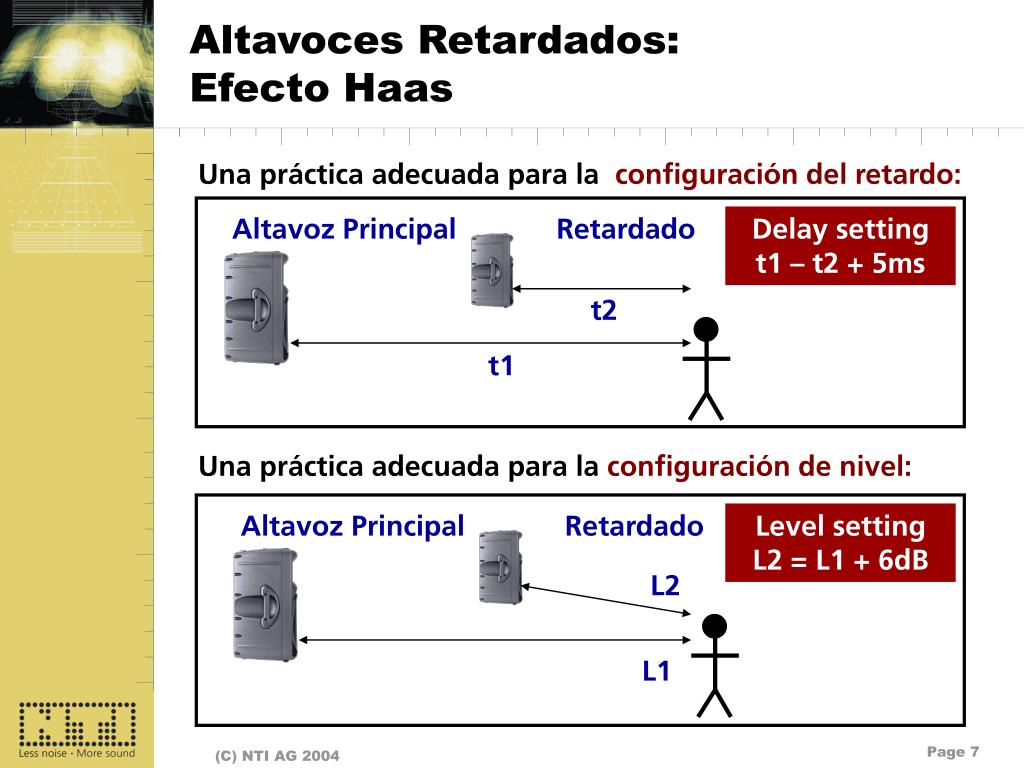

7. Altavoces Retardados:Efecto Haas Altavoz Principal Retardado Delay setting t1 – t2 + 5ms t2 t1 Altavoz Principal Retardado Level setting L2 = L1 + 6dB L2 L1 Una práctica adecuada para la configuración del retardo: Una práctica adecuada para la configuración de nivel:

8. Tiempo de Reverberación RT60 Start

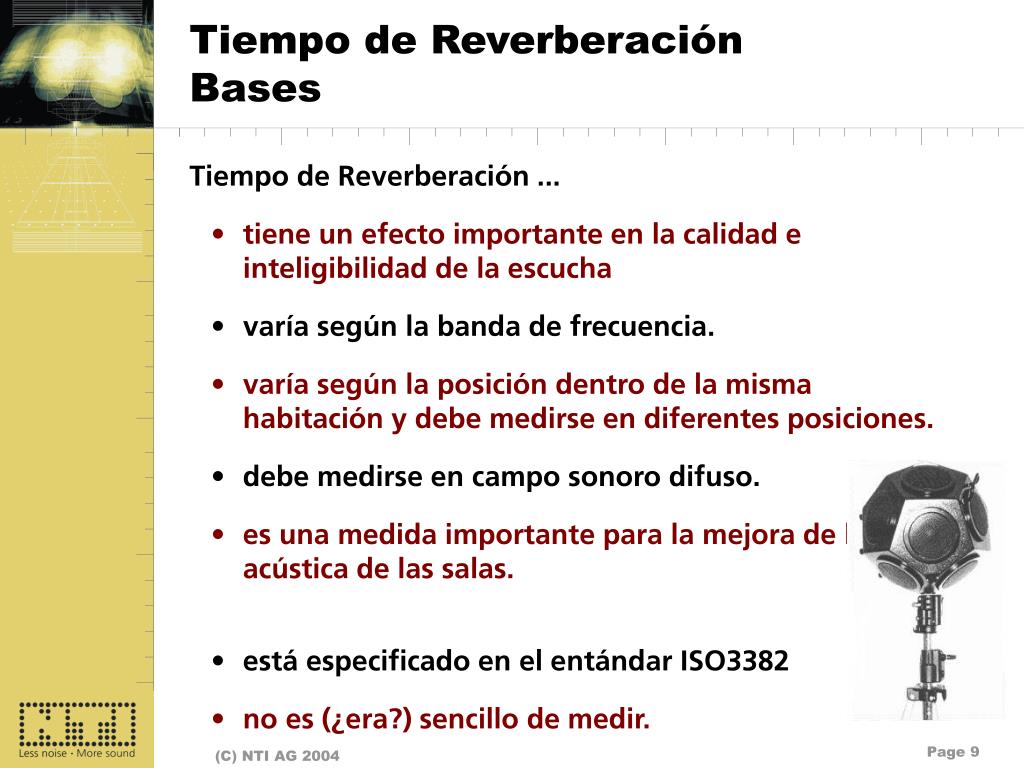

9. Tiempo de Reverberación Bases • Tiempo de Reverberación ... • tiene un efecto importante en la calidad e inteligibilidad de la escucha • varía según la banda de frecuencia. • varía según la posición dentro de la misma habitación y debe medirse en diferentes posiciones. • debe medirse en campo sonoro difuso. • es una medida importante para la mejora de la acústica de las salas. • está especificado en el entándar ISO3382 • no es (¿era?) sencillo de medir.

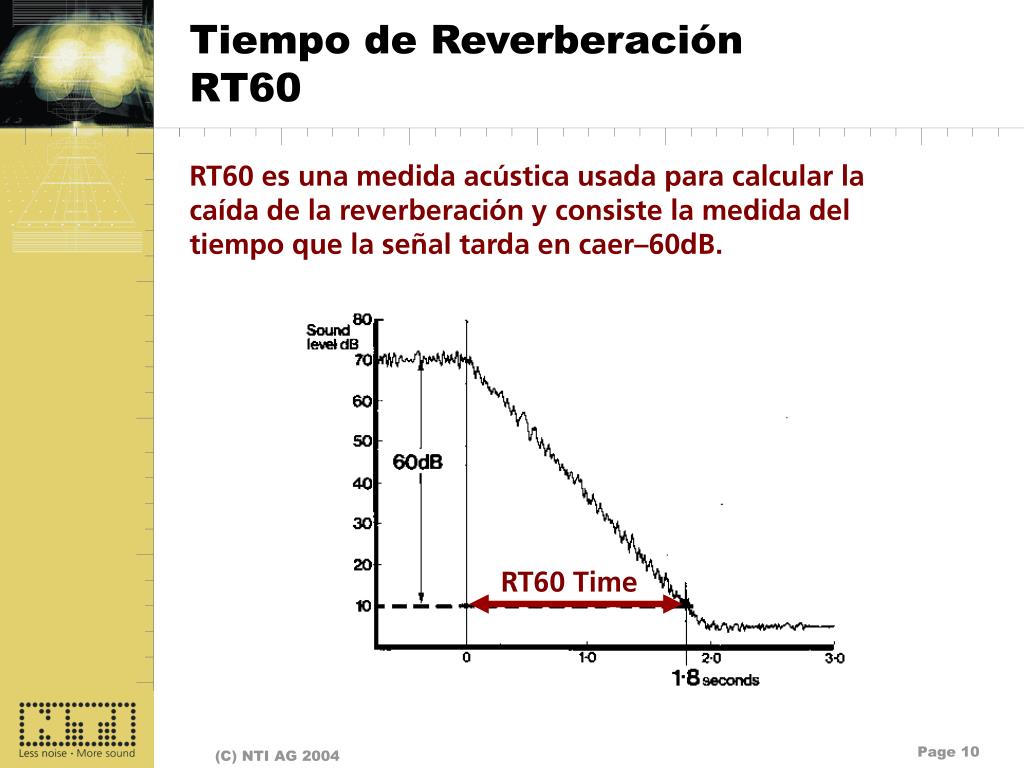

10. Tiempo de Reverberación RT60 RT60 Time RT60 es una medida acústica usada para calcular la caída de la reverberación y consiste la medida del tiempo que la señal tarda en caer–60dB.

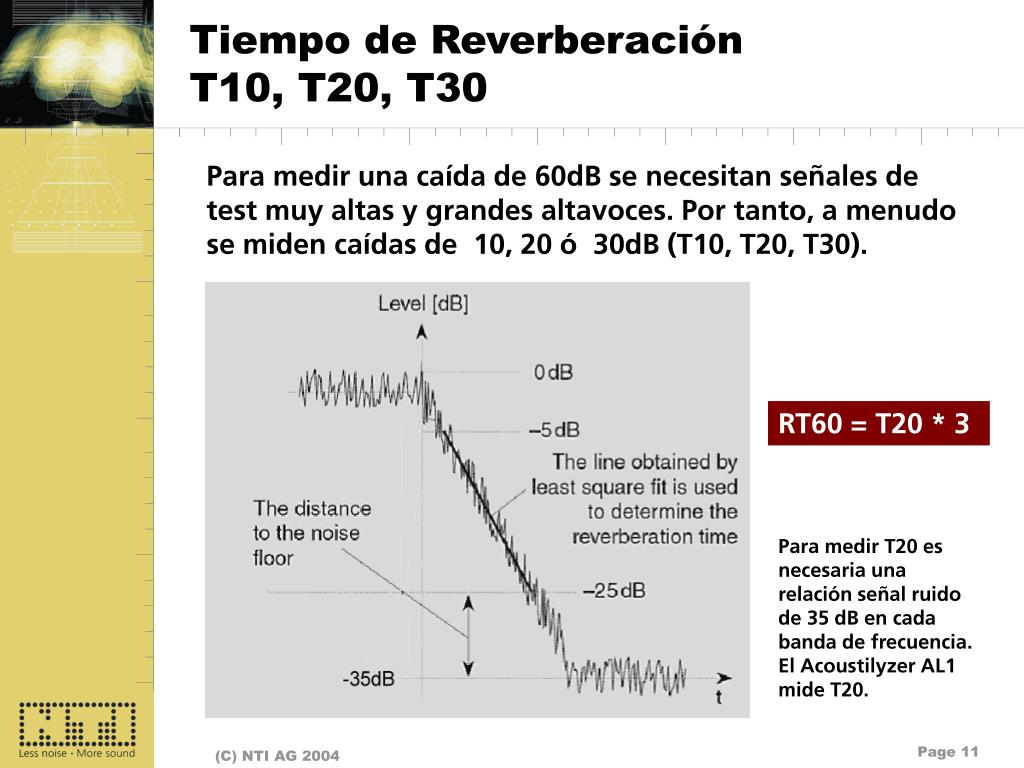

11. Tiempo de Reverberación T10, T20, T30 Para medir una caída de 60dB se necesitan señales de test muy altas y grandes altavoces. Por tanto, a menudo se miden caídas de 10, 20 ó 30dB (T10, T20, T30). RT60 = T20 * 3 Para medir T20 es necesaria una relación señal ruido de 35 dB en cada banda de frecuencia. El Acoustilyzer AL1 mide T20.

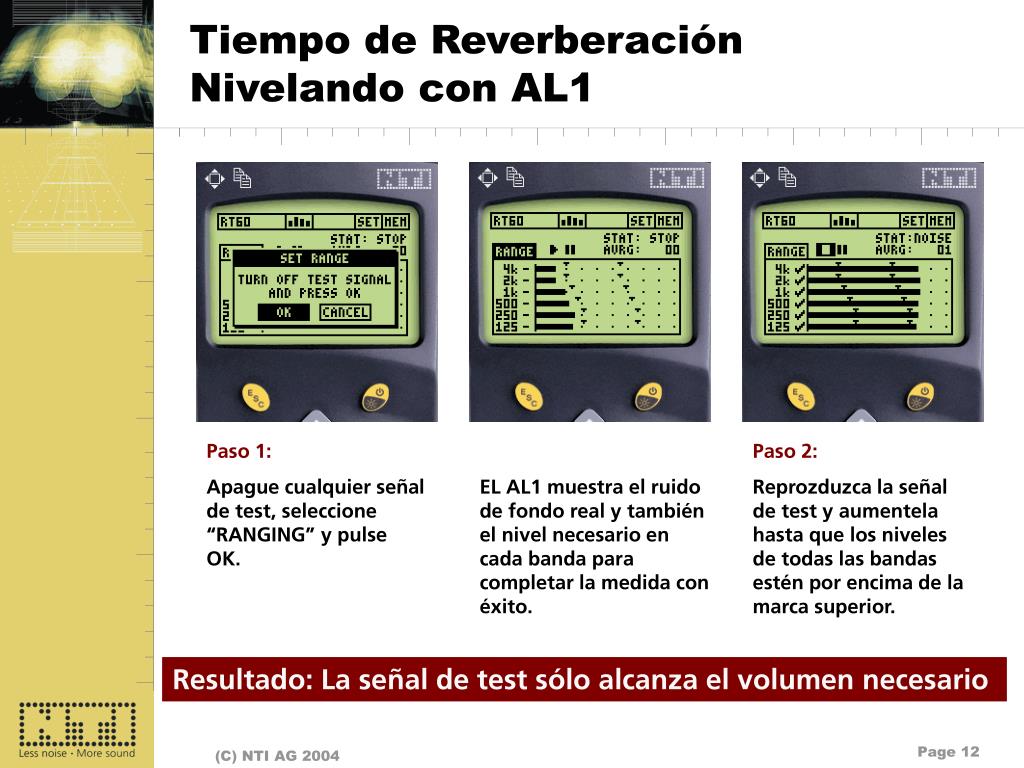

12. Tiempo de Reverberación Nivelando con AL1 Paso 1: Apague cualquier señal de test, seleccione “RANGING” y pulse OK. EL AL1 muestra el ruido de fondo real y también el nivel necesario en cada banda para completar la medida con éxito. Paso 2: Reprozduzca la señal de test y aumentela hasta que los niveles de todas las bandas estén por encima de la marca superior. Resultado: La señal de test sólo alcanza el volumen necesario

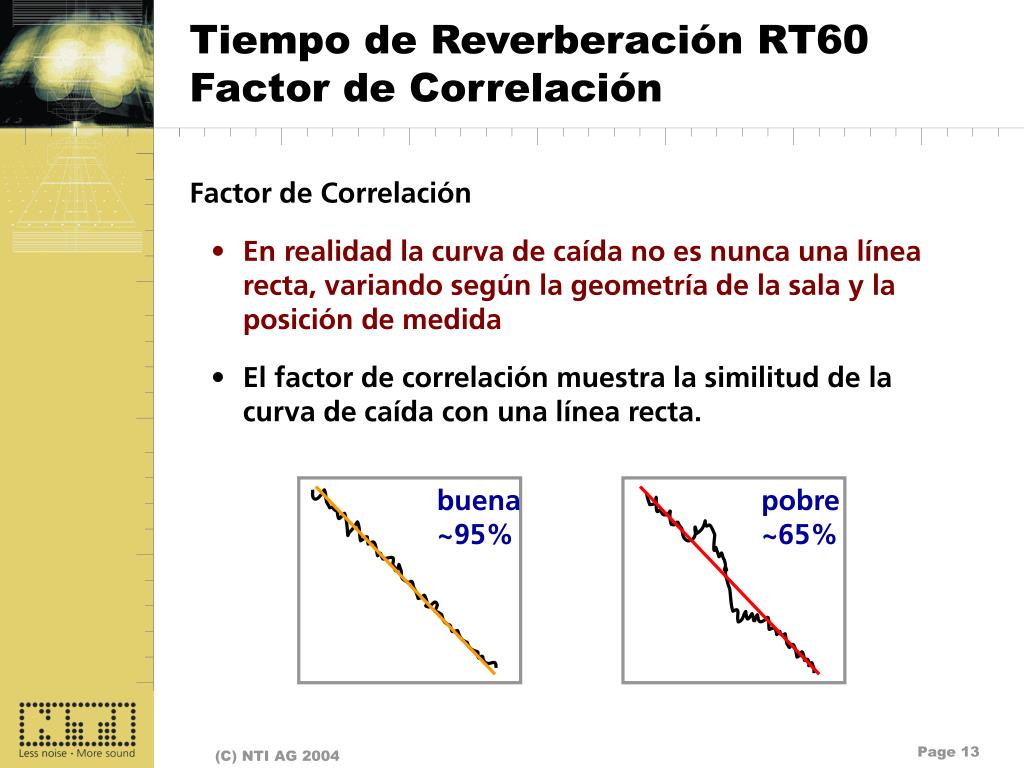

13. Tiempo de Reverberación RT60Factor de Correlación buena ~95% pobre ~65% • Factor de Correlación • En realidad la curva de caída no es nunca una línea recta, variando según la geometría de la sala y la posición de medida • El factor de correlación muestra la similitud de la curva de caída con una línea recta.

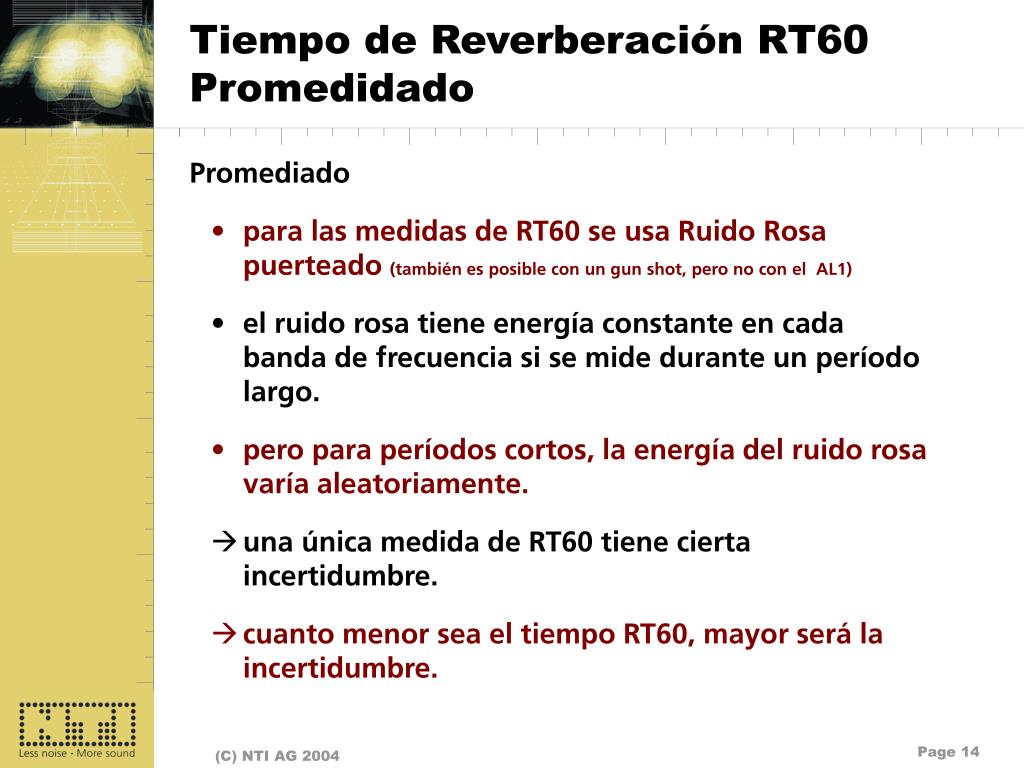

14. Tiempo de Reverberación RT60Promedidado • Promediado • para las medidas de RT60 se usa Ruido Rosa puerteado (también es posible con un gun shot, pero no con el AL1) • el ruido rosa tiene energía constante en cada banda de frecuencia si se mide durante un período largo. • pero para períodos cortos, la energía del ruido rosa varía aleatoriamente. • una única medida de RT60 tiene cierta incertidumbre. • cuanto menor sea el tiempo RT60, mayor será la incertidumbre.

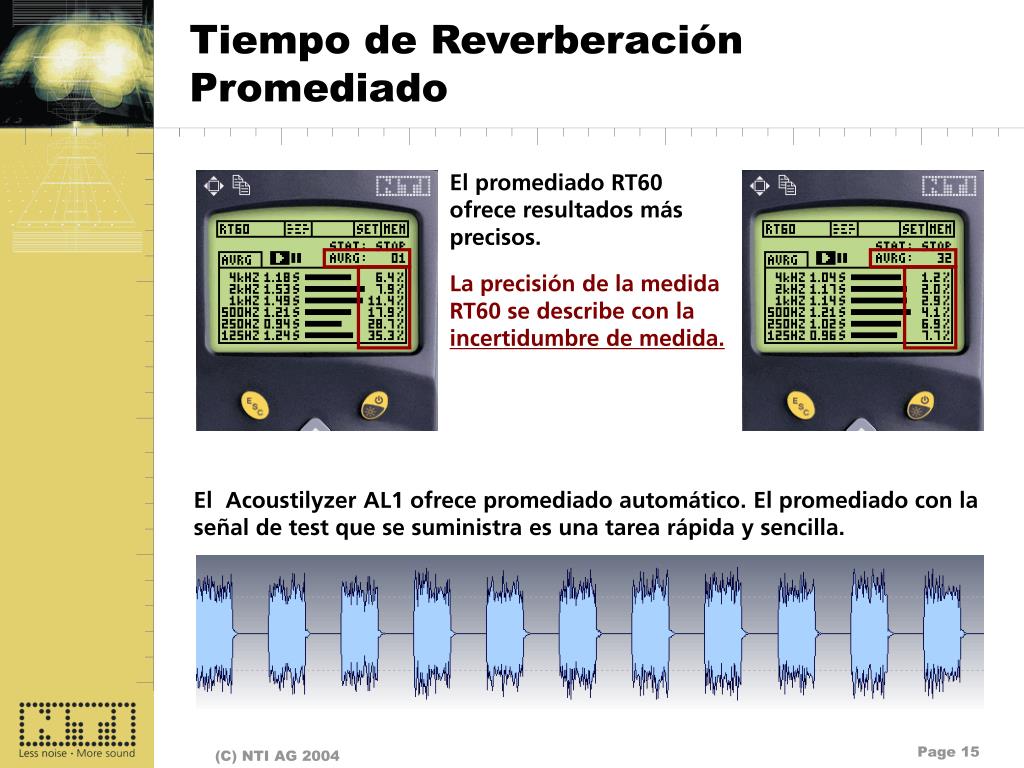

15. Tiempo de Reverberación Promediado El promediado RT60 ofrece resultados más precisos. La precisión de la medida RT60 se describe con la incertidumbre de medida. El Acoustilyzer AL1 ofrece promediado automático. El promediado con la señal de test que se suministra es una tarea rápida y sencilla.

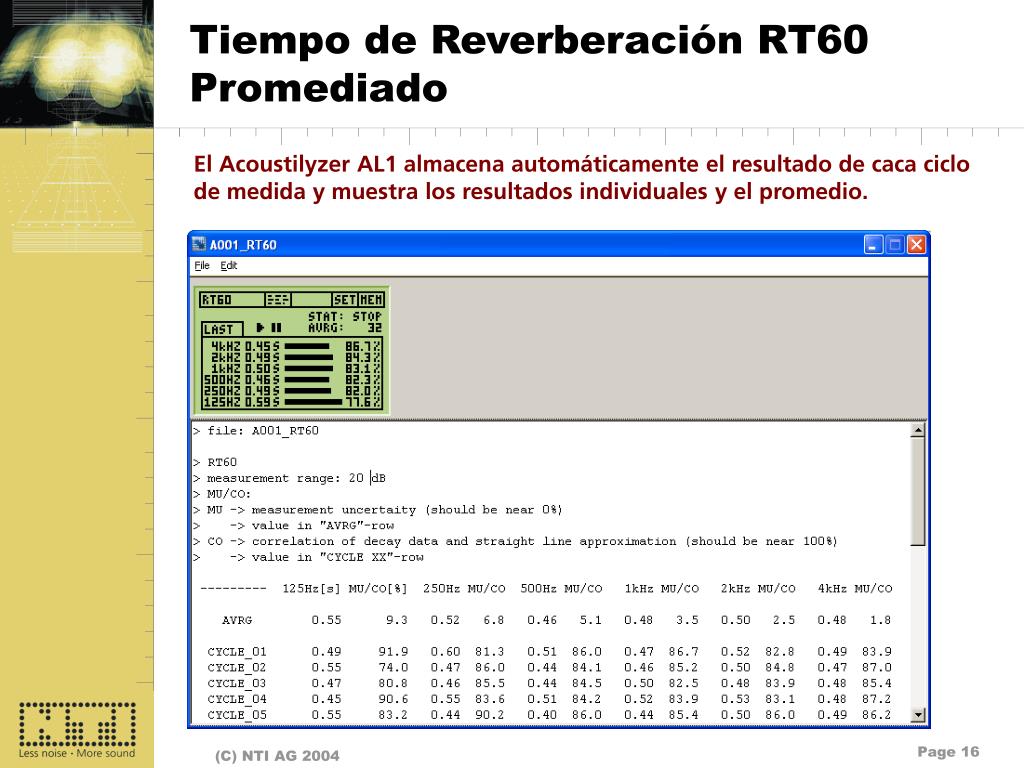

16. Tiempo de Reverberación RT60Promediado El Acoustilyzer AL1 almacena automáticamente el resultado de caca ciclo de medida y muestra los resultados individuales y el promedio.

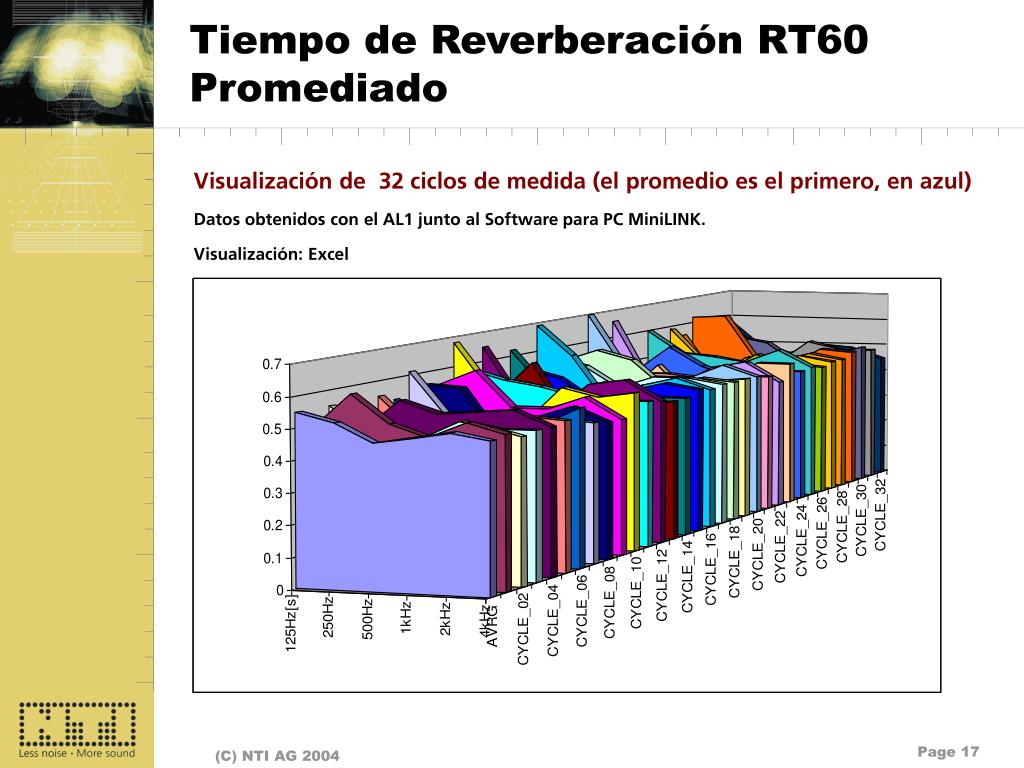

17. Tiempo de Reverberación RT60Promediado Visualización de 32 ciclos de medida (el promedio es el primero, en azul) Datos obtenidos con el AL1 junto al Software para PC MiniLINK. Visualización: Excel

18. Mejoras Acústicas Start

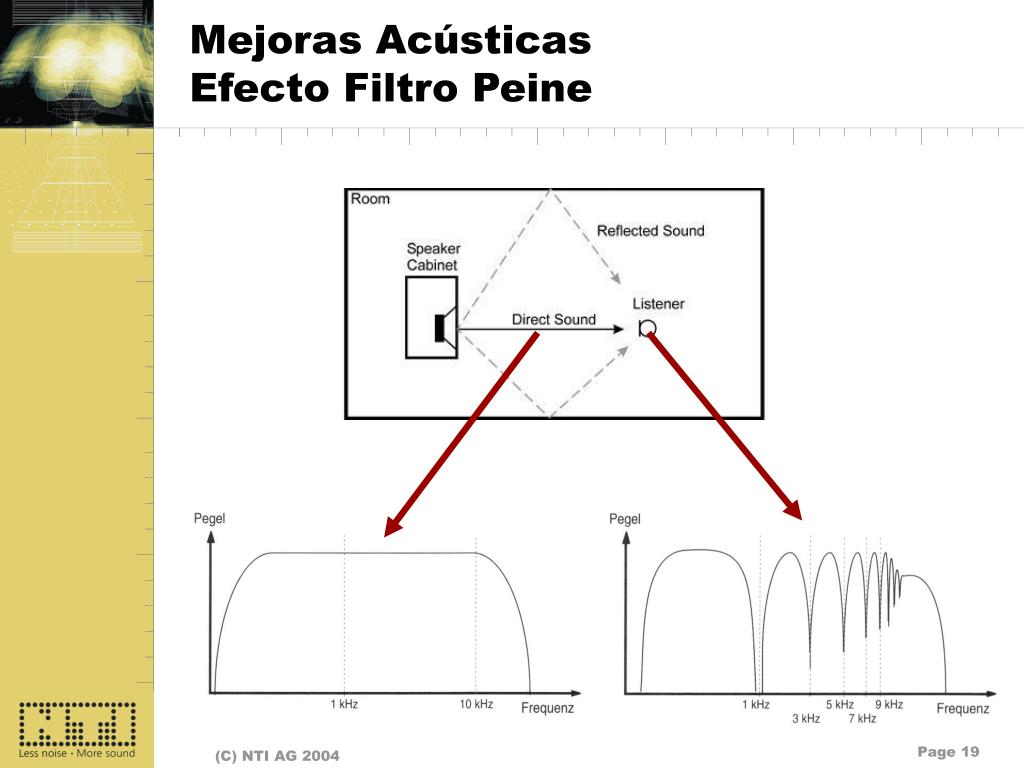

19. Mejoras AcústicasEfecto Filtro Peine

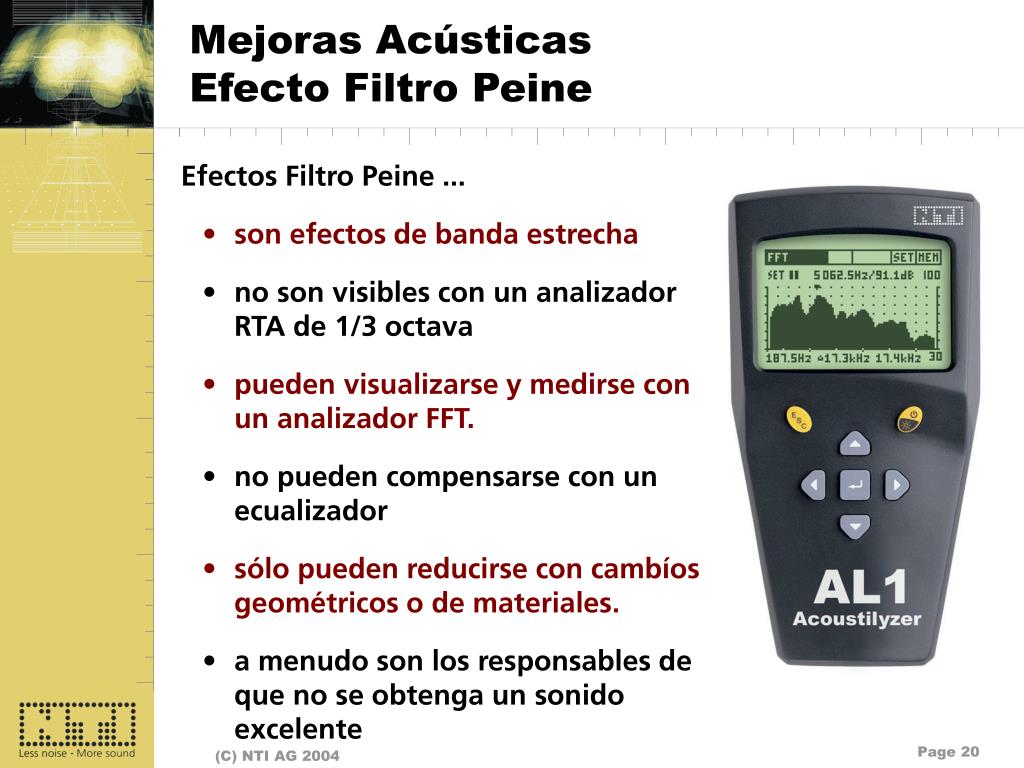

20. Mejoras AcústicasEfecto Filtro Peine • Efectos Filtro Peine ... • son efectos de banda estrecha • no son visibles con un analizador RTA de 1/3 octava • pueden visualizarse y medirse con un analizador FFT. • no pueden compensarse con un ecualizador • sólo pueden reducirse con cambíos geométricos o de materiales. • a menudo son los responsables de que no se obtenga un sonido excelente

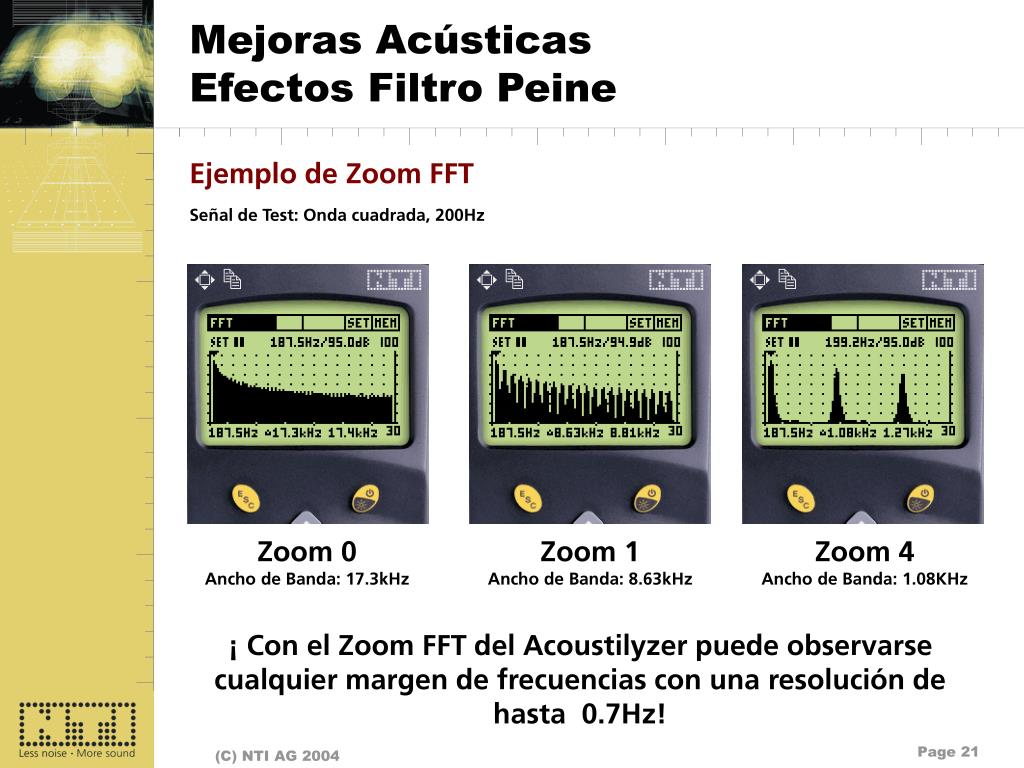

21. Mejoras AcústicasEfectos Filtro Peine Ejemplo de Zoom FFT Señal de Test: Onda cuadrada, 200Hz Zoom 0Ancho de Banda: 17.3kHz Zoom 1Ancho de Banda: 8.63kHz Zoom 4Ancho de Banda: 1.08KHz ¡ Con el Zoom FFT del Acoustilyzer puede observarse cualquier margen de frecuencias con una resolución de hasta 0.7Hz!

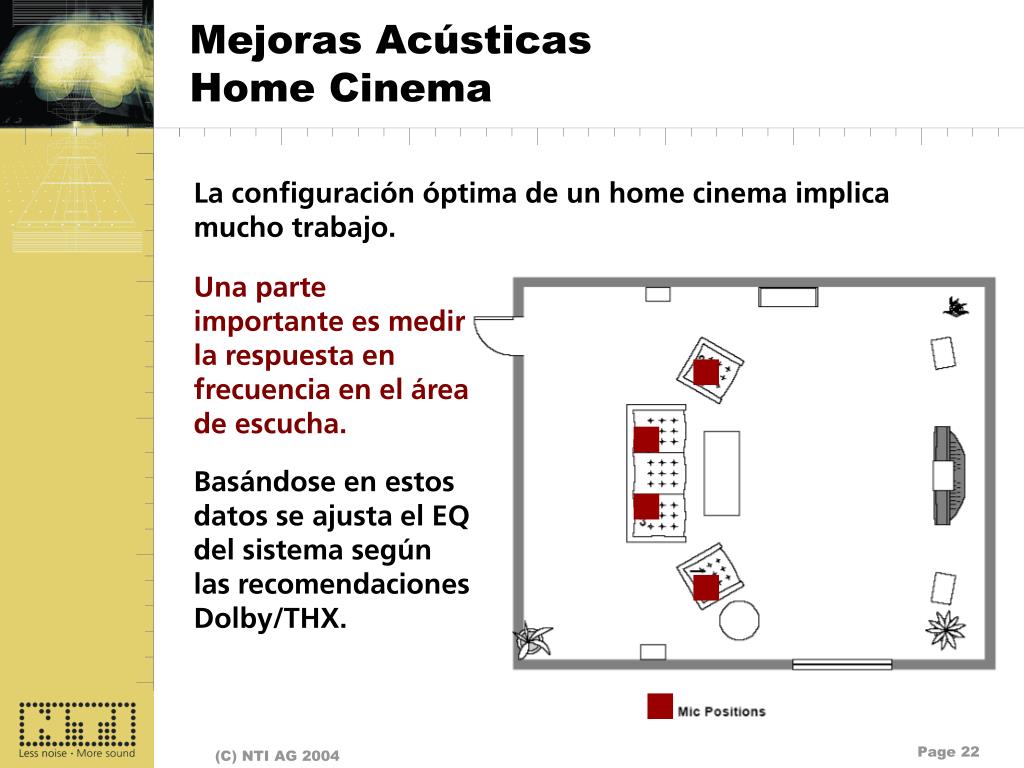

22. Mejoras AcústicasHome Cinema • La configuración óptima de un home cinema implica mucho trabajo. • Una parte importante es medir la respuesta en frecuencia en el área de escucha. • Basándose en estos datos se ajusta el EQ del sistema según las recomendaciones Dolby/THX.

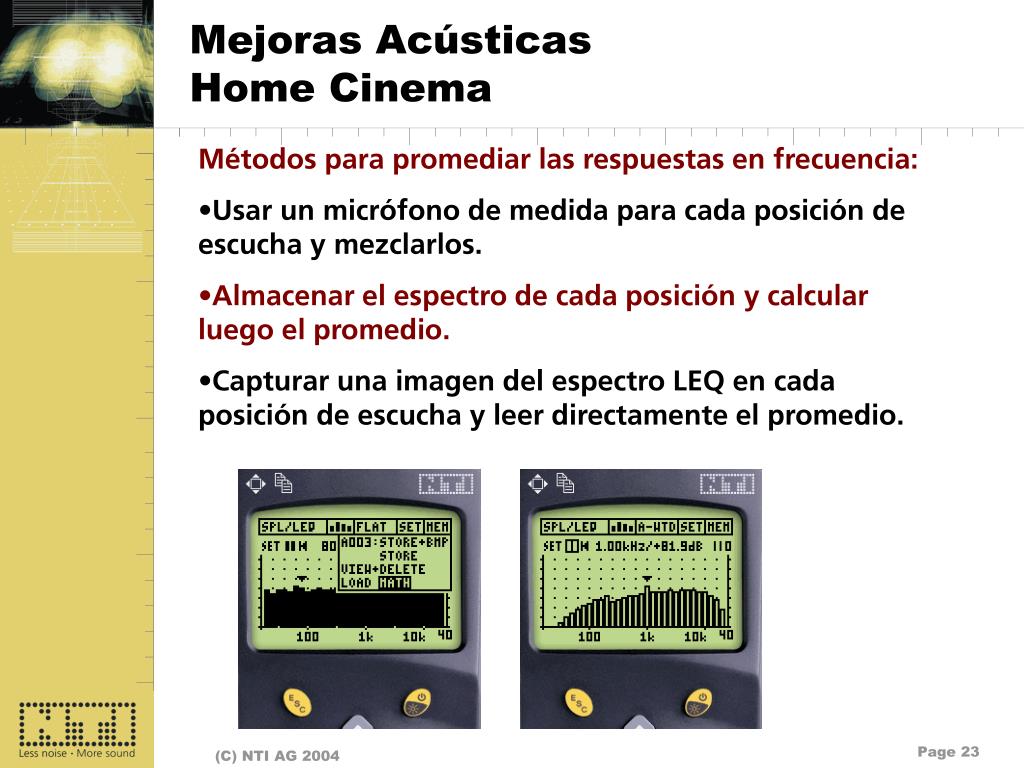

23. Mejoras AcústicasHome Cinema • Métodos para promediar las respuestas en frecuencia: • Usar un micrófono de medida para cada posición de escucha y mezclarlos. • Almacenar el espectro de cada posición y calcular luego el promedio. • Capturar una imagen del espectro LEQ en cada posición de escucha y leer directamente el promedio.

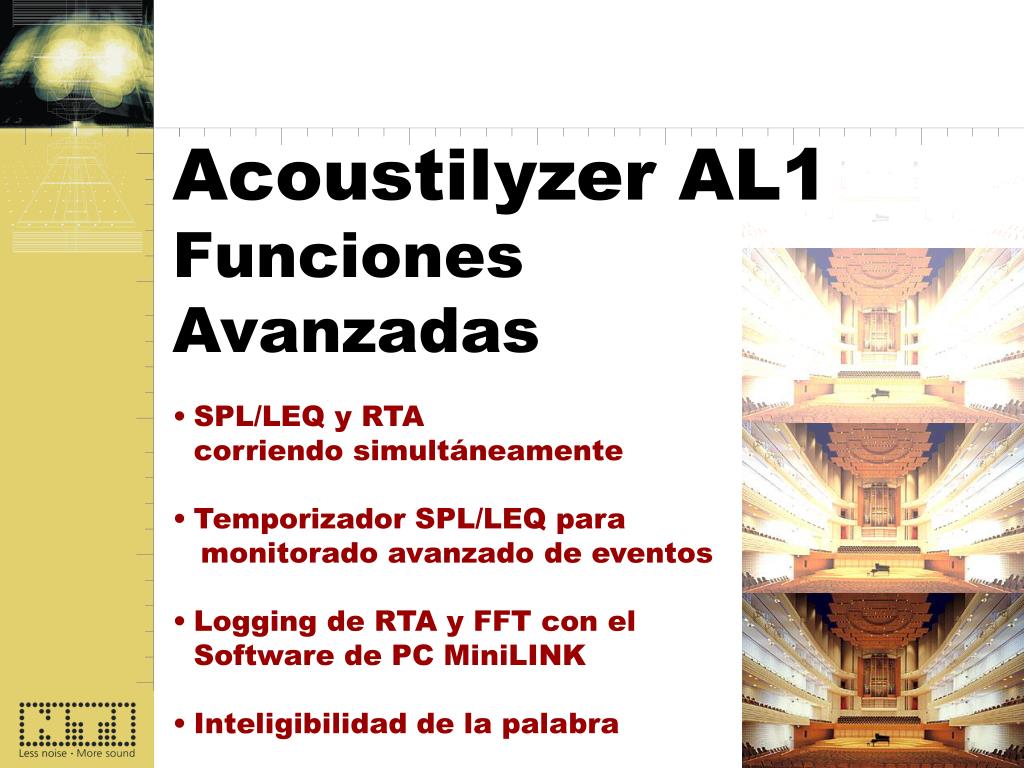

24. Acoustilyzer AL1 • Funciones • Avanzadas • SPL/LEQ y RTA corriendo simultáneamente • Temporizador SPL/LEQ para • monitorado avanzado de eventos • Logging de RTA y FFT con el Software de PC MiniLINK • Inteligibilidad de la palabra Start

25. Fine Gracias por conocer la Gama Pro Audio 2004
