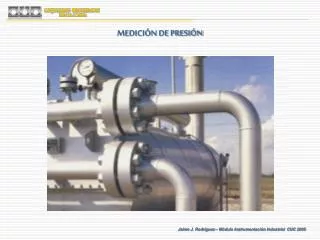

MEDICIÓN DE PRESIÓN

1. MEDICIÓN DE PRESIÓN

2. DEFINICIÓN DE PRESIÓN La presión es definida como la fuerza, distribuida uniformemente en un área determinada (A) y actuando sobre ella. Donde: P: Presión. F: Fuerza. A: Area. F A

3. MEDICIÓN DE PRESIÓN

4. UNIDADES DE PRESIÓN Para convertir de Bar a:

5. UNIDADES DE PRESIÓN Para convertir de Psi a:

6. MANÓMETROS DE LÍQUIDO

7. MANÓMETROS DE LÍQUIDO TIPOS DE LÍQUIDOS Densidad Presión a 1m Alcohol 0.8 g/cm³ 78.5 mBar Agua 1.0 g/cm³ 98.1 mBar Mercurio 13.6 g/cm³ 1334,2 mBar

8. TUBO EN U Donde: P= Presión en PSI o Kg/ cm²  = Densidad en lb/ in³ o Kg / cm³ h = Altura en in o cm

9. TUBO EN U INCLINADO Donde: h = Altura L= Longitud escala =Ángulo inclinación

10. MANÓMETRO DE COLUMNA Donde: P= Presión  = Densidad en Lb/ in³ o Kg / cm³ A1= Area del tubo A2= Area del pozo h = Altura en in o cm.

11. MANÓMETROS DE LÍQUIDO • Ventajas: • Medición y construcción simple. • Bajo costo. • Pueden medir bajas presiones y vacío hasta 1 mTorr. • Buena precisión. Aprox. 0,3%. • Limitaciones: • Los cambios de temperatura provocan cambios de • densidad. • El uso de mercurio está limitado por su toxicidad. • Para la medición es necesario tener en cuenta la tensión superficial del líquido( meniscos) y el error de paralelaje.

12. MANÓMETROS MECÁNICOS

13. MANÓMETROS MECÁNICOS

14. MANÓMETROS MECÁNICOS

15. MANÓMETROS MECÁNICOS • Ventajas: • Pueden usarse en un amplio rango de presiones, desde vacío hasta presiones tan altas como 80.000 PSIg. • Son elementos robustos y flexibles para la mayoría de aplicaciones donde se requiere indicación de presión. • Bajo costo. • No requieren alimentación eléctrica o neumática.. • Limitaciones: • Dependiendo del elemento pueden ser sensibles a las vibraciones. • El material puede perder sus condiciones iniciales por sobrecargas frecuentes o incompatibilidad química del fluido. • Requieren calibración frecuente.

16. TRANSMISORES NEUMÁTICOS

17. TRANSMISORES NEUMÁTICOS

18. TRANSMISORES NEUMÁTICOS

19. TRANSMISORES NEUMÁTICOS • Ventajas: • Elementos pasivos que pueden usarse sin limitaciones áreas con riesgo de explosión. • Bajo costo de instalación en zonas clasificadas. Limitaciones: • Requiere mantenimiento frecuente de los elementos mecánicos que pueden afectarse por la contaminación del aire. • Requieren aire de buena calidad limpio (seco, libre de aceite y regulado)

20. TRANSMISORES ELECTRÓNICOS

21. CELDA PIEZORESISTIVA Ventajas: • Rangos de medición muy altos aún con relativas altas temperaturas (3 hasta 14.000 PSIg) • Pueden ser usados para medir vibración, aceleración o presión. • Altos niveles de señal de salida. • Construcción robusta. Desventajas: • Sensible a los cambios de temperatura por eso es necesario medirla y compensarla.

22. CELDA LVDT • Ventajas: • Construcción robusta. • Alto nivel de señal de salida ( 40mV por VAC). • Limitaciones: • Capacidad de sobrepresión limitada. • Es susceptible a corrimiento (drift) en función del tiempo de uso y es menos estable que los demás sensores de presión digitales.

23. CELDA ALAMBRE RESONANTE Ventajas: • Excelente repetibilidad y muy baja histeresis • Tecnología de medición digital con alta precisión y estabilidad. • Alto nivel de señala de salida. • Alta resolución. Desventajas: • Sensible a los cambios de temperatura ambiente. • No lineal, requiere procesamiento de señal. • Sensible a golpes y vibraciones. ·. ·

24. CELDA CAPACITIVA Ventajas: • Buena precisión, linealidad, histéresis,repetibilidad y estabilidad. • Excelente resolución. • Puede medir presiones desde 0.01” de agua hasta 10.000 PSIg. Desventajas: • Sensibilidad a los cambios de temperatura por lo cual requiere compensaciónde temperatura ambiente. • Requiere electrónica propia de cada fabricante, para producir una salida estándar.

25. CELDA RESISTIVA • Ventajas: • Medición y construcción simple. • Tamaño pequeño. • Relativo bajo costo. • Buena precisión y repetibilidad. • Amplio rango de presión( 5 hasta 10.00 PSIg). • Limitaciones: • Sensible a los cambios de temperatura ambiente.

26. MEDICIÓN DE VACÍO

27. MANÓMETRO Mc LEOD • Ventajas: • Medición precisa. • Puede ser usado como patrón de calibración de otros medidores de vacío • Limitaciones: • Uso en laboratorio. Donde: P = Presión. A= Área del capilar. h= Altura. V= Volumen.

28. MEDIDOR DE CÁTODO CALIENTE • Ventajas: • Buena linealidad. • Medición de vacío hasta torr. • Limitaciones: • Pude contaminarse el medio por la descomposicón del filamento caliente. • Sensible a la vibración.

29. MEDIDOR DE CÁTODO FRÍO • Ventajas: • No hay filamentos que pueda quemarse. • No es afectado por la entrada de aire. • Insensible a la vibración. • Limitaciones: • rango de medición limitado( a torr) .

30. PIRANI • Ventajas: • Bajo costo. • Precisión aceptable en el rango de medición (2%). • Limitaciones: • Medición no lineal por debajo de torr

31. TRANSMISORES INTELIGENTES 1.Corrección de curvas no lineales de los elementos primarios o sensores. 2.Compensación por variación de temperatura y de presión estática del fluido. 3.Precisión mejor que 0.15%. 4.Calibración en sitio. 5.Cambio de rango en el mismo transmisor. 6.Auto - calibración. 7.Auto - diagnóstico. 8.Señal digital de comunicación adicional a la señal de 4...20 mA. 9.Módulo conversor a puerto RS 232 para comunicación con un computador.

32. TRANSMISORES INTELIGENTES

33. TRANSMISORES MULTIVARIABLE
