LAN 2

1. LAN 2

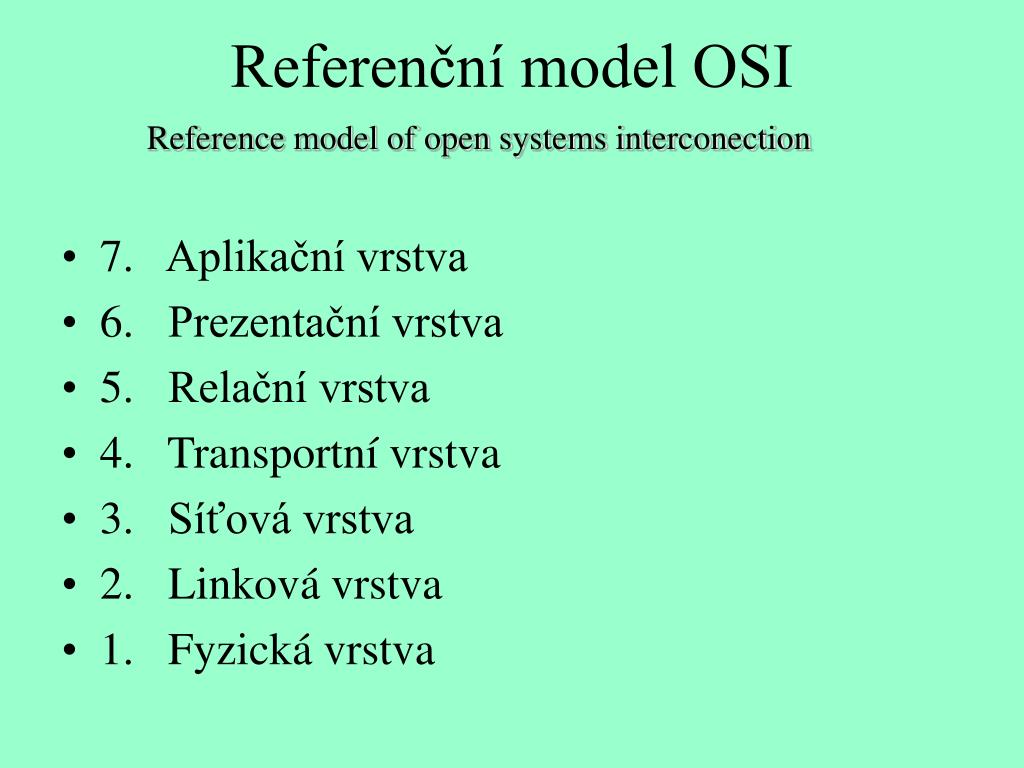

2. Referenční model OSI Reference model of open systems interconection • 7. Aplikační vrstva • 6. Prezentační vrstva • 5. Relační vrstva • 4. Transportní vrstva • 3. Síťová vrstva • 2. Linková vrstva • 1. Fyzická vrstva

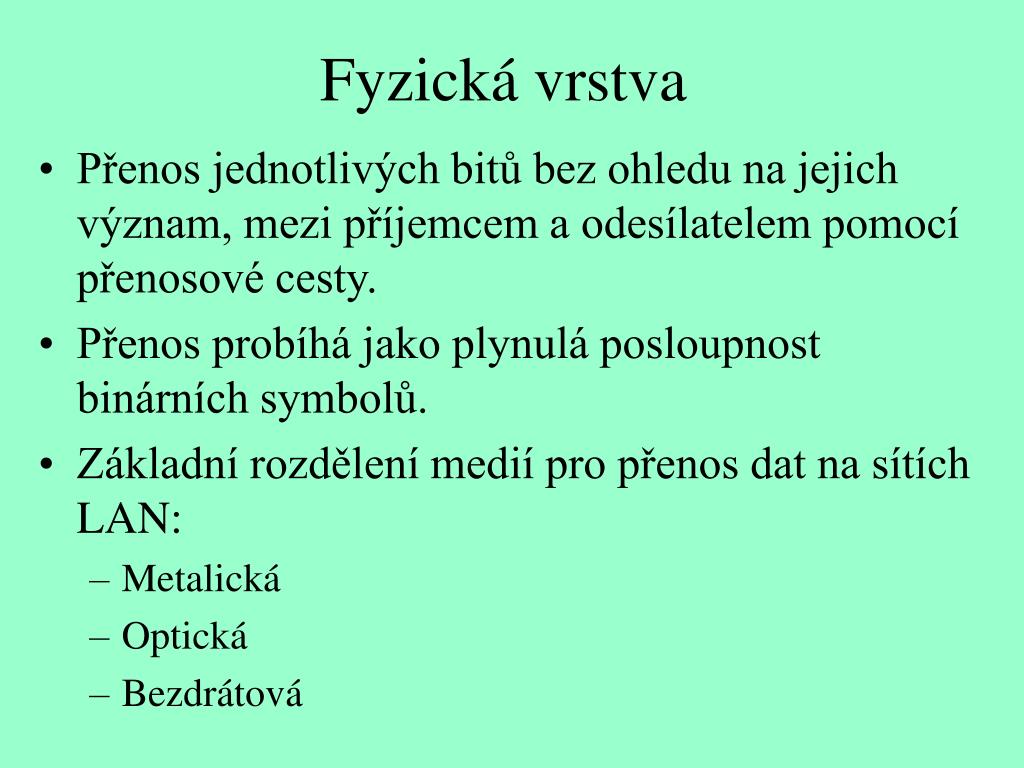

3. Fyzická vrstva • Přenos jednotlivých bitů bez ohledu na jejich význam, mezi příjemcem a odesílatelem pomocí přenosové cesty. • Přenos probíhá jako plynulá posloupnost binárních symbolů. • Základní rozdělení medií pro přenos dat na sítích LAN: • Metalická • Optická • Bezdrátová

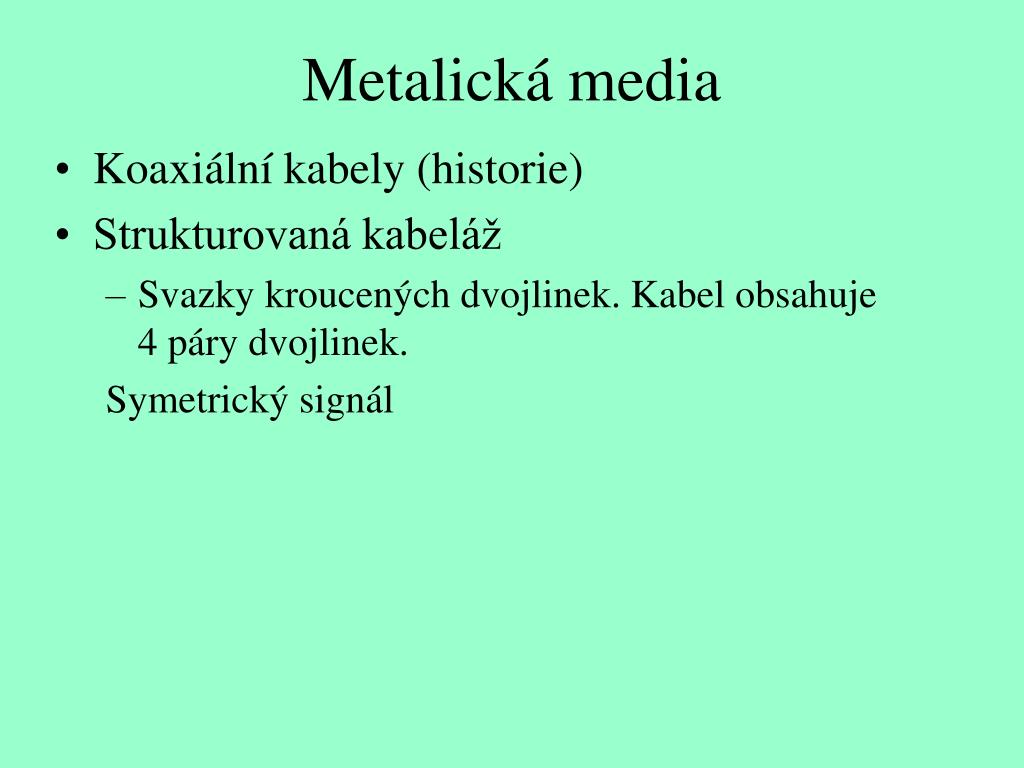

4. Metalická media • Koaxiální kabely (historie) • Strukturovaná kabeláž • Svazky kroucených dvojlinek. Kabel obsahuje 4 páry dvojlinek. Symetrický signál

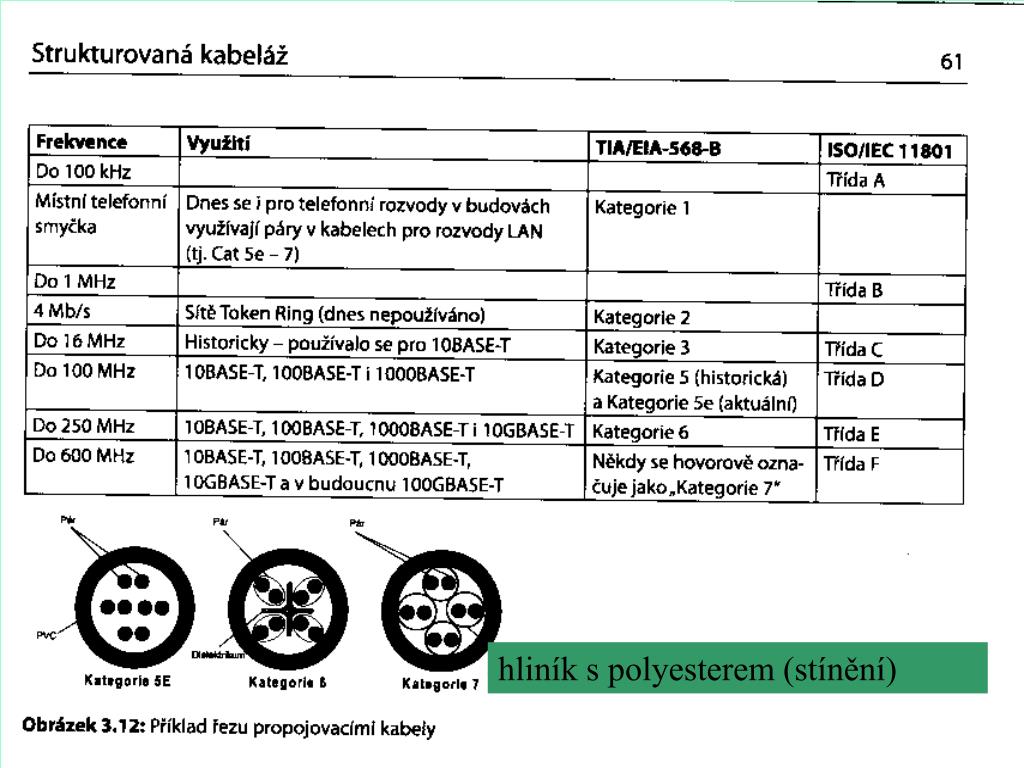

5. hliník s polyesterem (stínění)

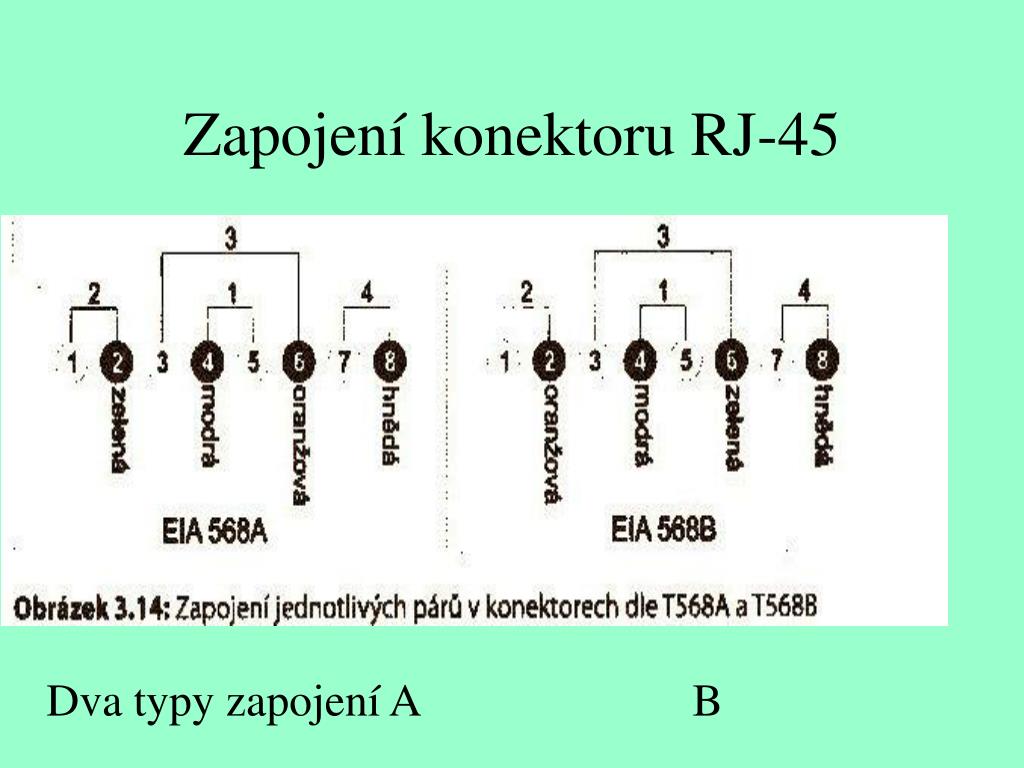

6. Zapojení konektoru RJ-45 Dva typy zapojení A B

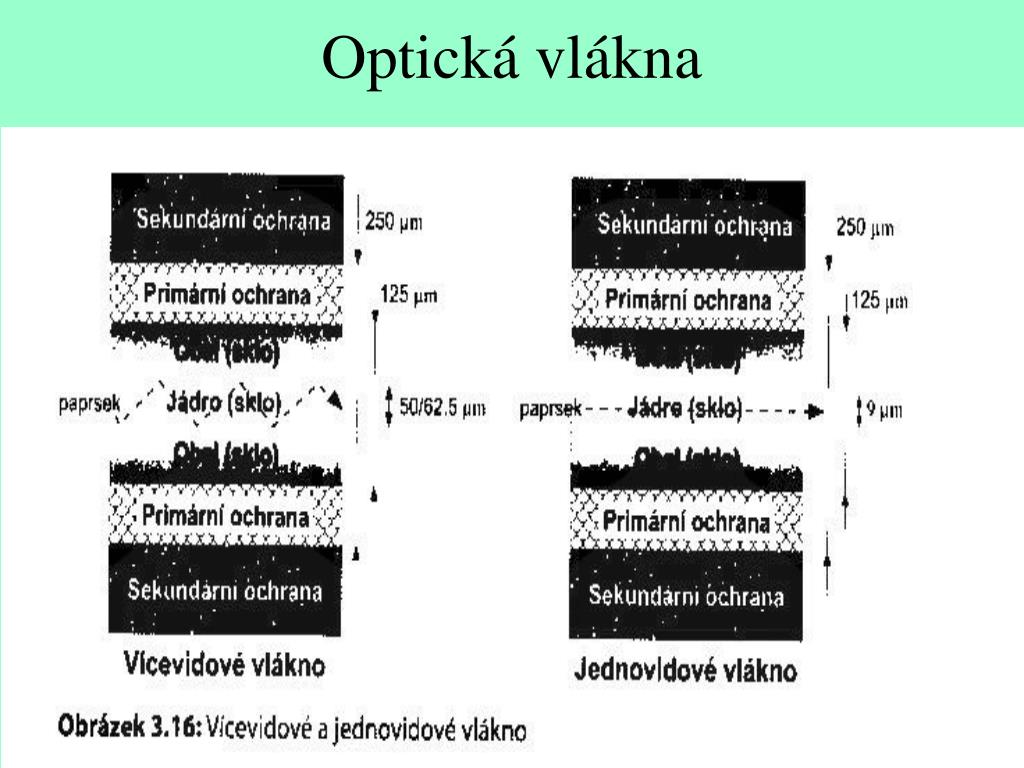

7. Optická vlákna

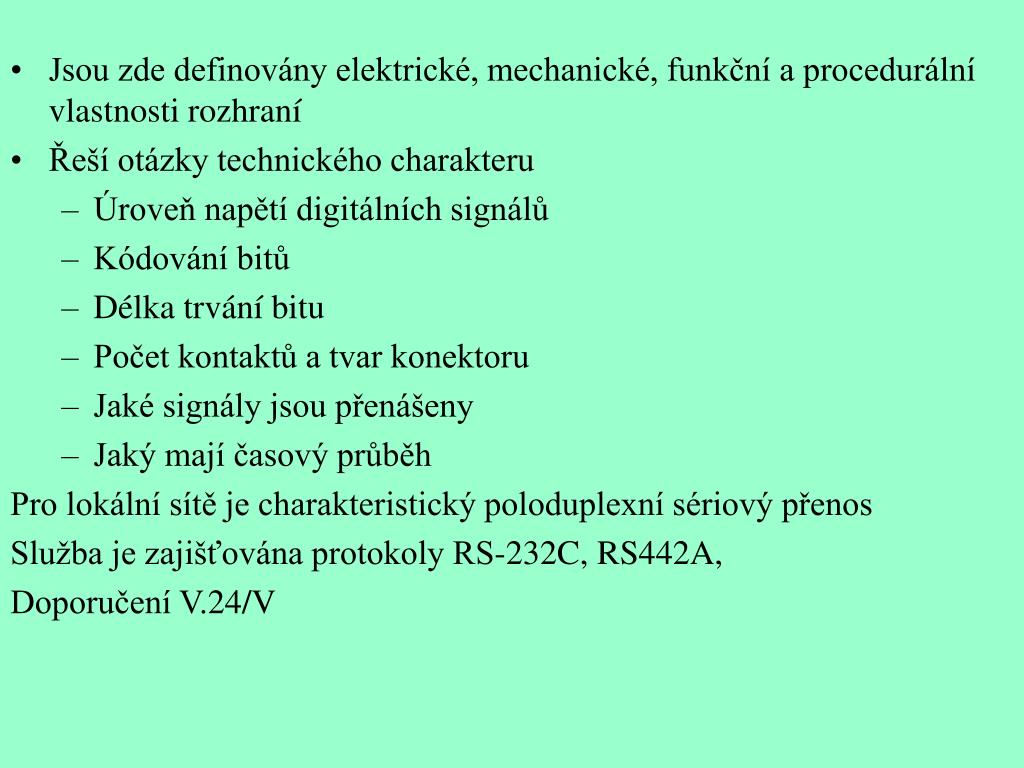

8. Jsou zde definovány elektrické, mechanické, funkční a procedurální vlastnosti rozhraní • Řeší otázky technického charakteru • Úroveň napětí digitálních signálů • Kódování bitů • Délka trvání bitu • Počet kontaktů a tvar konektoru • Jaké signály jsou přenášeny • Jaký mají časový průběh Pro lokální sítě je charakteristický poloduplexní sériový přenos Služba je zajišťována protokoly RS-232C, RS442A, Doporučení V.24/V

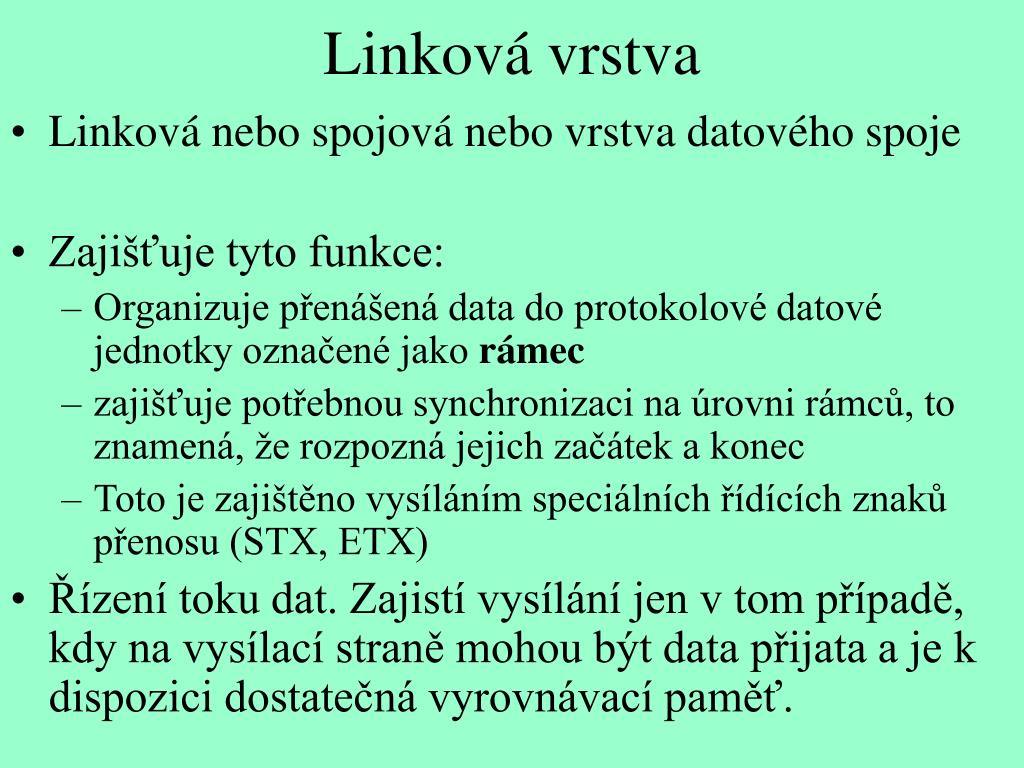

9. Linková vrstva • Linková nebo spojová nebo vrstva datového spoje • Zajišťuje tyto funkce: • Organizuje přenášená data do protokolové datové jednotky označené jako rámec • zajišťuje potřebnou synchronizaci na úrovni rámců, to znamená, že rozpozná jejich začátek a konec • Toto je zajištěno vysíláním speciálních řídících znaků přenosu (STX, ETX) • Řízení toku dat. Zajistí vysílání jen v tom případě, kdy na vysílací straně mohou být data přijata a je k dispozici dostatečná vyrovnávací paměť.

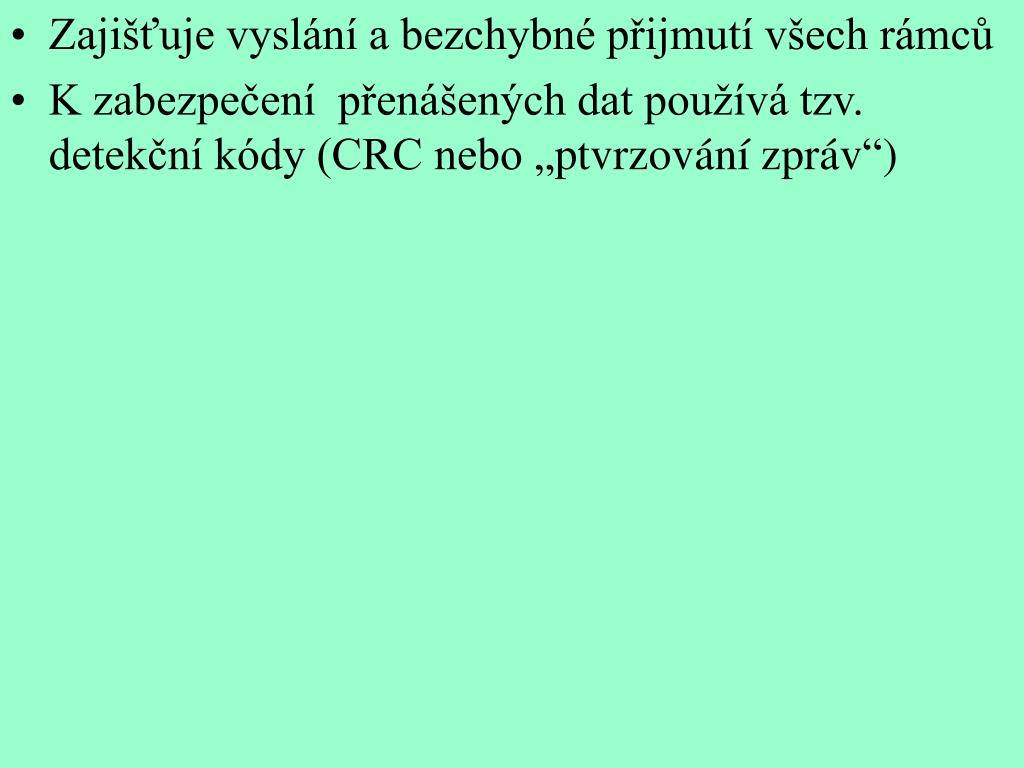

10. Zajišťuje vyslání a bezchybné přijmutí všech rámců • K zabezpečení přenášených dat používá tzv. detekční kódy (CRC nebo „ptvrzování zpráv“)

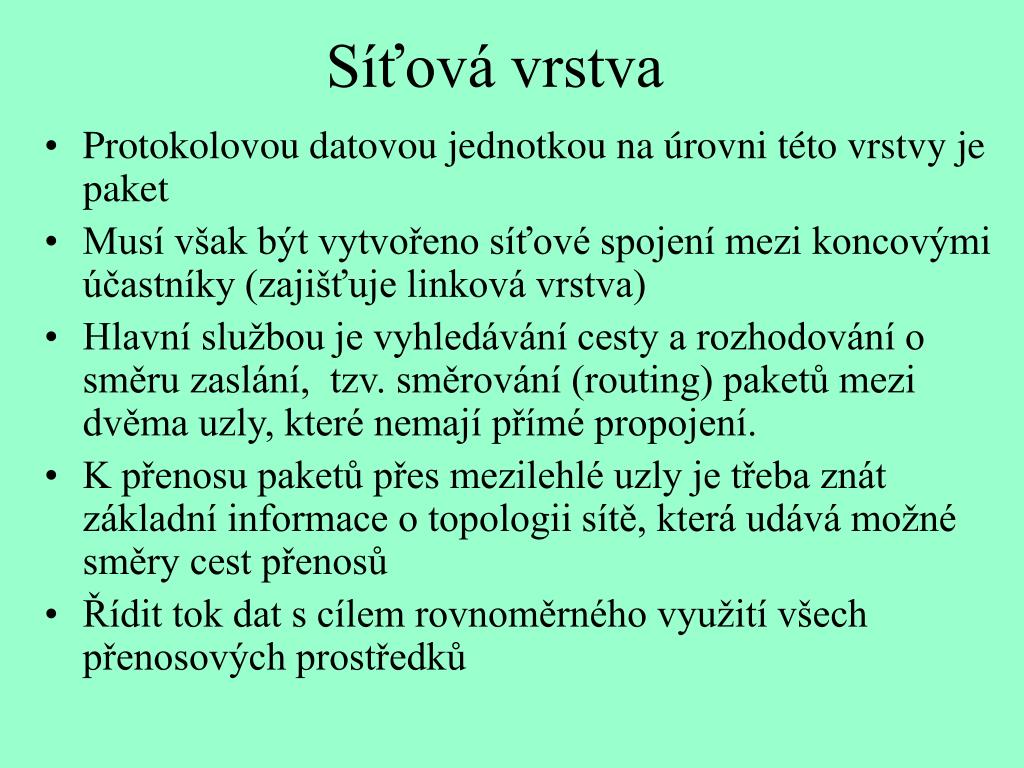

11. Síťová vrstva • Protokolovou datovou jednotkou na úrovni této vrstvy je paket • Musí však být vytvořeno síťové spojení mezi koncovými účastníky (zajišťuje linková vrstva) • Hlavní službou je vyhledávání cesty a rozhodování o směru zaslání, tzv. směrování (routing) paketů mezi dvěma uzly, které nemají přímé propojení. • K přenosu paketů přes mezilehlé uzly je třeba znát základní informace o topologii sítě, která udává možné směry cest přenosů • Řídit tok dat s cílem rovnoměrného využití všech přenosových prostředků

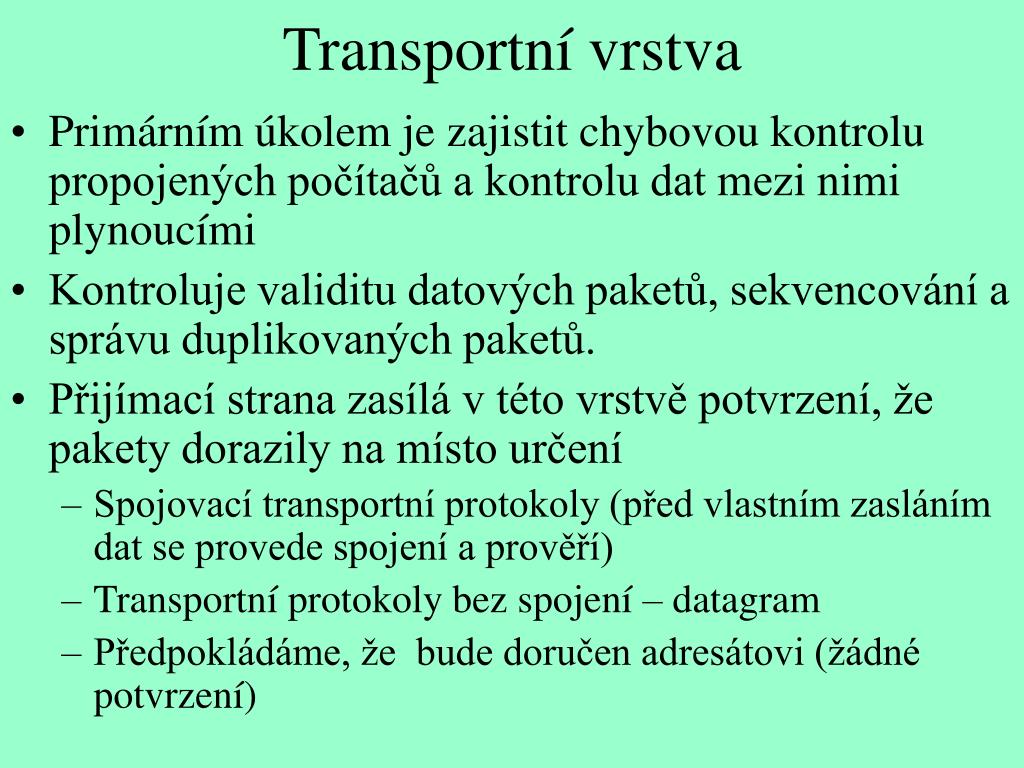

12. Transportní vrstva • Primárním úkolem je zajistit chybovou kontrolu propojených počítačů a kontrolu dat mezi nimi plynoucími • Kontroluje validitu datových paketů, sekvencování a správu duplikovaných paketů. • Přijímací strana zasílá v této vrstvě potvrzení, že pakety dorazily na místo určení • Spojovací transportní protokoly (před vlastním zasláním dat se provede spojení a prověří) • Transportní protokoly bez spojení – datagram • Předpokládáme, že bude doručen adresátovi (žádné potvrzení)

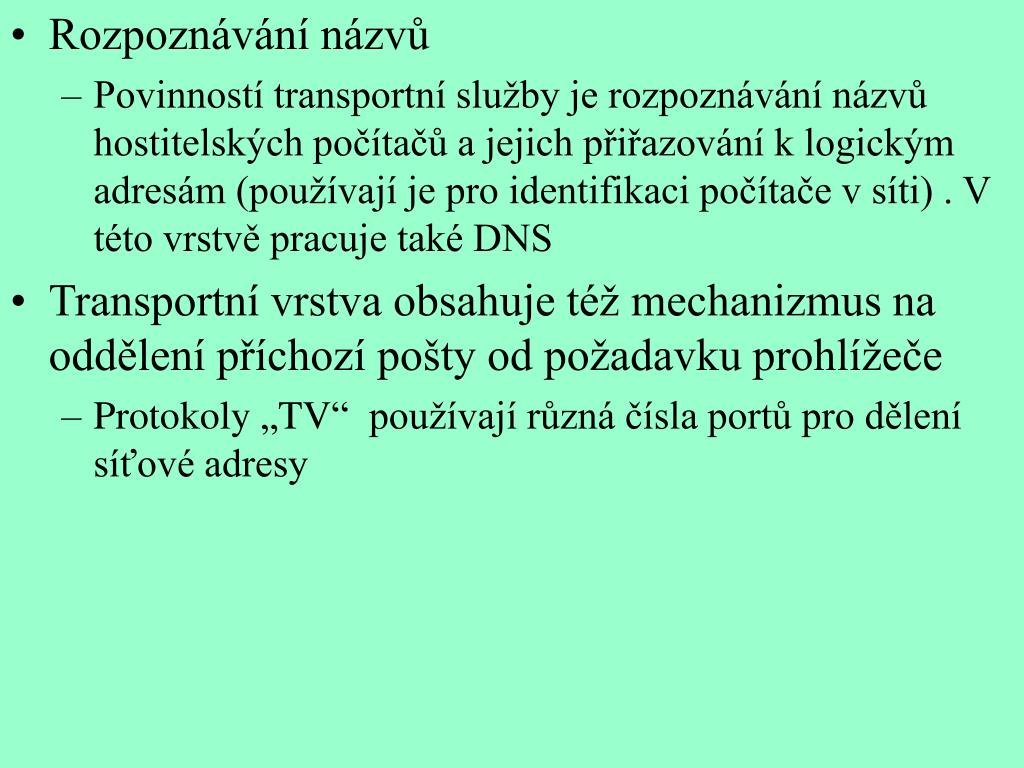

13. Rozpoznávání názvů • Povinností transportní služby je rozpoznávání názvů hostitelských počítačů a jejich přiřazování k logickým adresám (používají je pro identifikaci počítače v síti) . V této vrstvě pracuje také DNS • Transportní vrstva obsahuje též mechanizmus na oddělení příchozí pošty od požadavku prohlížeče • Protokoly „TV“ používají různá čísla portů pro dělení síťové adresy

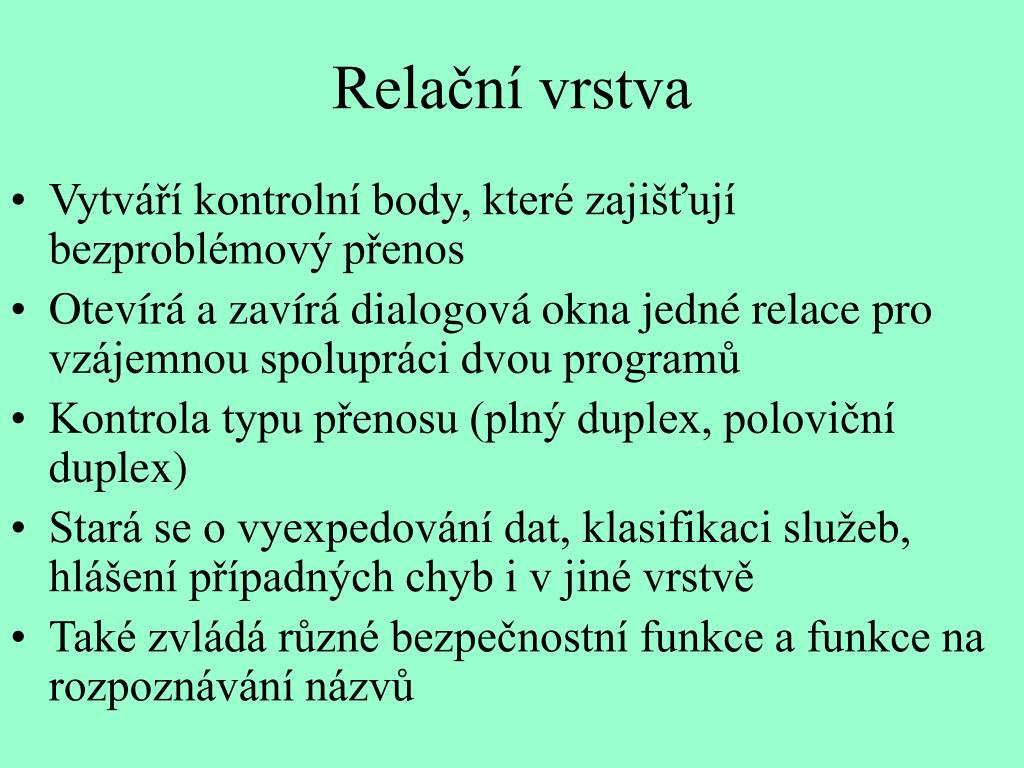

14. Relační vrstva • Vytváří kontrolní body, které zajišťují bezproblémový přenos • Otevírá a zavírá dialogová okna jedné relace pro vzájemnou spolupráci dvou programů • Kontrola typu přenosu (plný duplex, poloviční duplex) • Stará se o vyexpedování dat, klasifikaci služeb, hlášení případných chyb i v jiné vrstvě • Také zvládá různé bezpečnostní funkce a funkce na rozpoznávání názvů

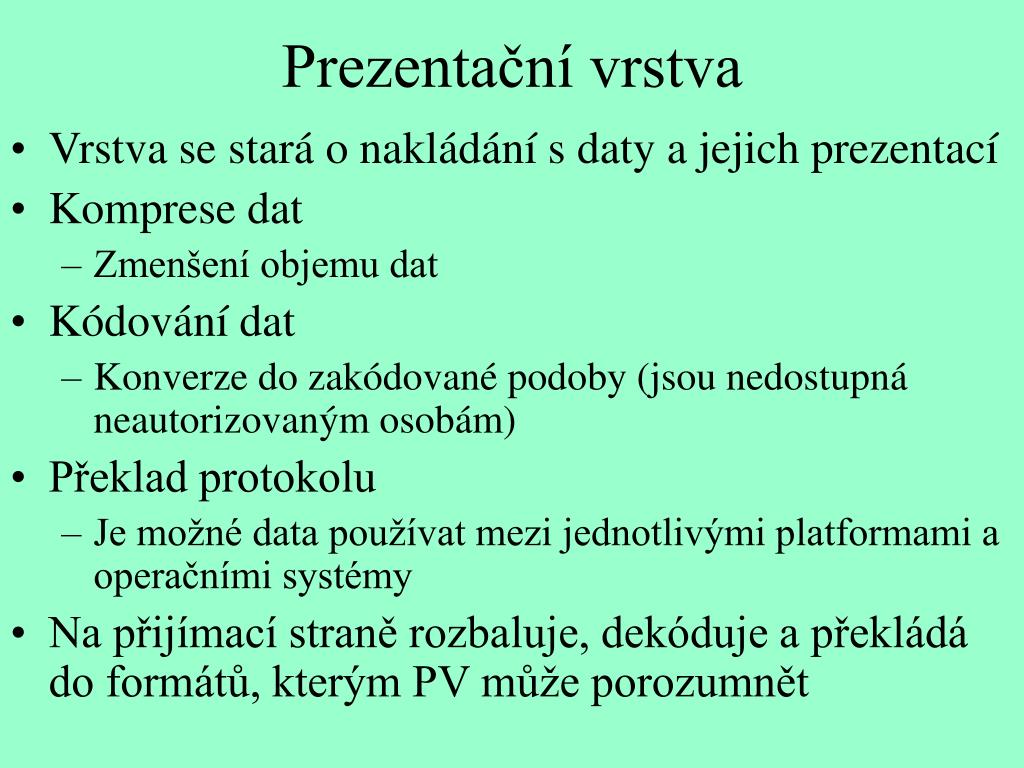

15. Prezentační vrstva • Vrstva se stará o nakládání s daty a jejich prezentací • Komprese dat • Zmenšení objemu dat • Kódování dat • Konverze do zakódované podoby (jsou nedostupná neautorizovaným osobám) • Překlad protokolu • Je možné data používat mezi jednotlivými platformami a operačními systémy • Na přijímací straně rozbaluje, dekóduje a překládá do formátů, kterým PV může porozumnět

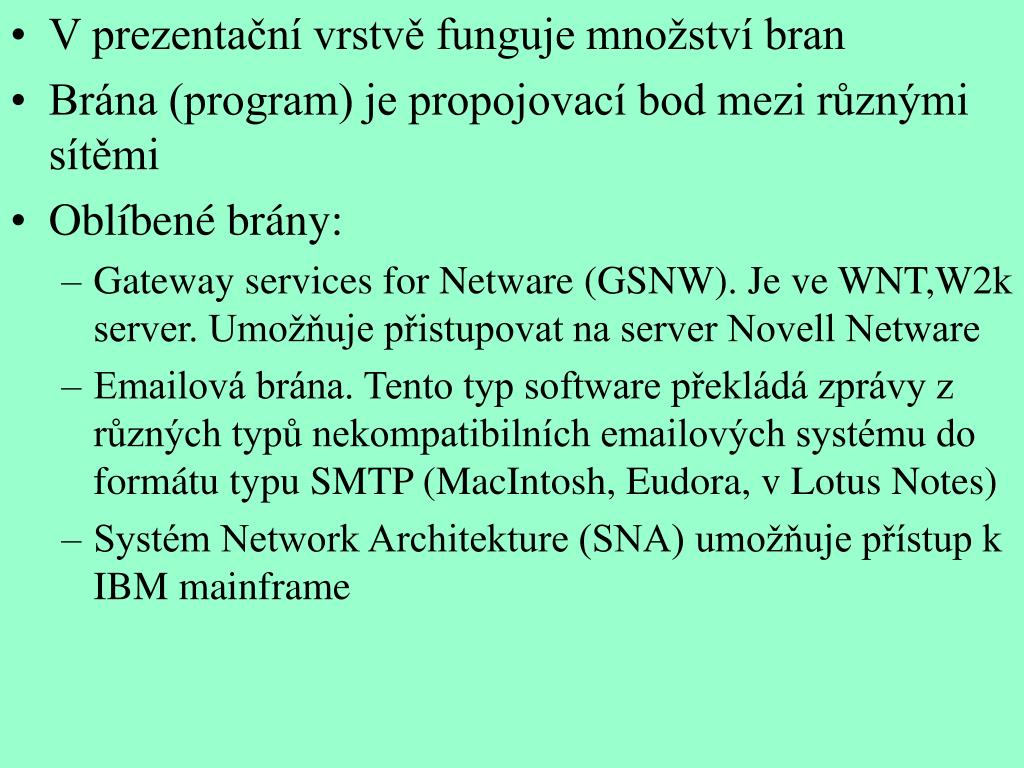

16. V prezentační vrstvě funguje množství bran • Brána (program) je propojovací bod mezi různými sítěmi • Oblíbené brány: • Gateway services for Netware (GSNW). Je ve WNT,W2k server. Umožňuje přistupovat na server Novell Netware • Emailová brána. Tento typ software překládá zprávy z různých typů nekompatibilních emailových systému do formátu typu SMTP (MacIntosh, Eudora, v Lotus Notes) • Systém Network Architekture (SNA) umožňuje přístup k IBM mainframe

17. Aplikační vrstva • Zajišťuje interakci mezi aplikačním programem a sítí • Tyto protokoly zajišťují např. přenosy souborů, přístup k tisku, doručování zpráv • File transfer protocol (FTP) používá se pro přenos souborů mezi počítači. I na různých OS • Telnet jako emulace terminálu. Umožňuje přístup k souborům umístěným na jiném počítači (neumí kopírovat) typu klient-server • Simple network management protocol (SNMP) shromažďuje informace o síti • Simple mail transfer protocol (SMTP)- ASCII protokol využívaný pro zasílání elektronické pošty přes internet • Post office protocol (POP) nebo internet message acces protocol (IMAP) pro stahování pošty ze serveru

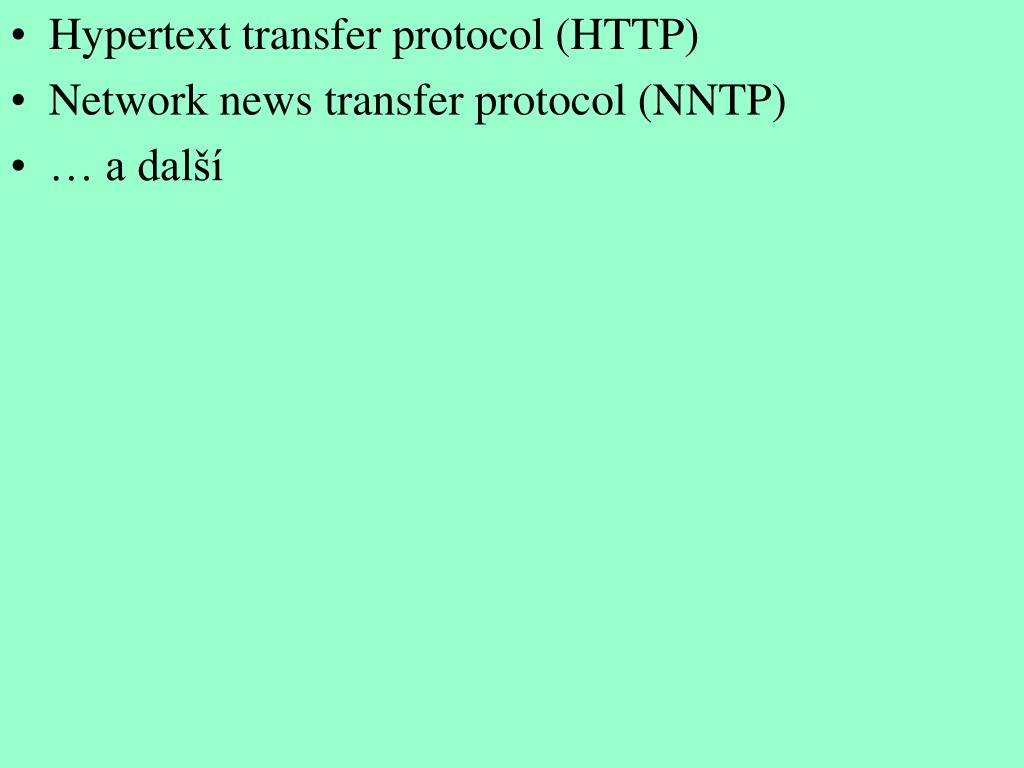

18. Hypertext transfer protocol (HTTP) • Network news transfer protocol (NNTP) • … a další
