第 6 章 广域网技术

1. 第6章 广域网技术 主讲：方继才

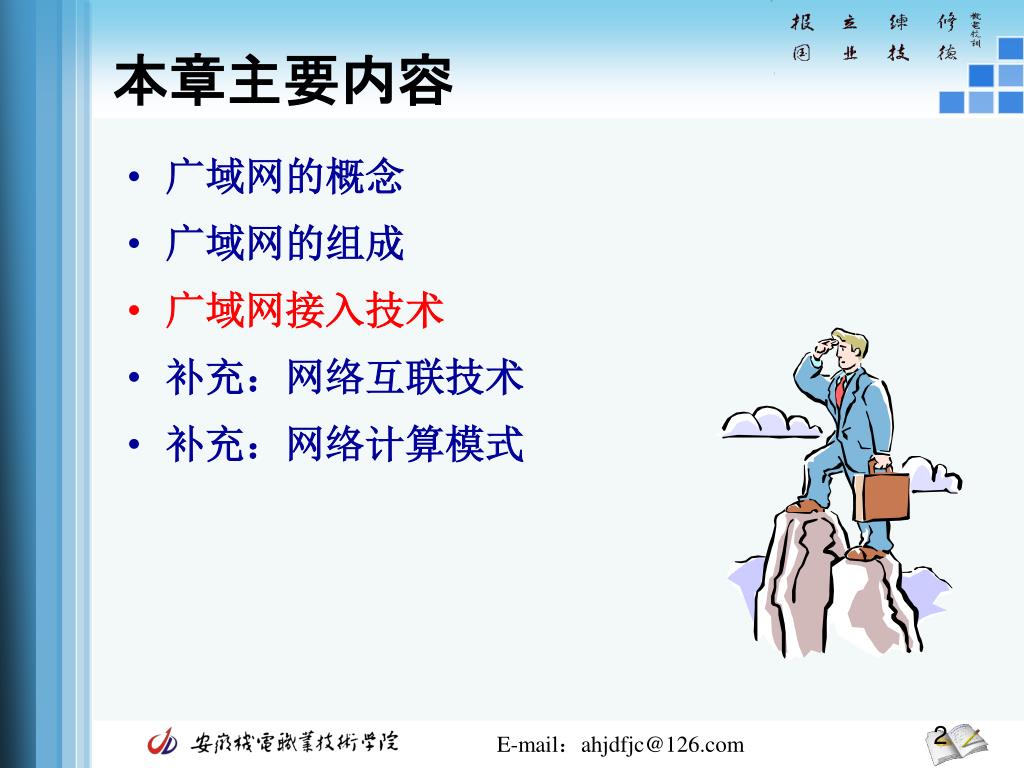

2. 本章主要内容 • 广域网的概念 • 广域网的组成 • 广域网接入技术 • 补充：网络互联技术 • 补充：网络计算模式

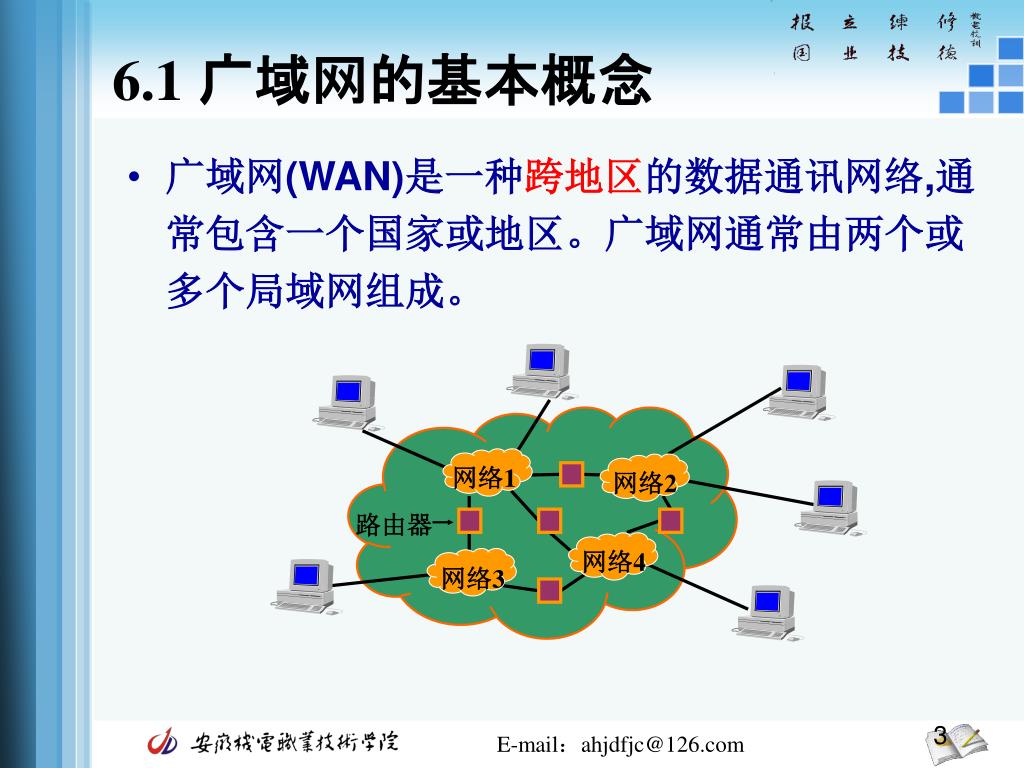

3. 网络1 网络2 路由器 网络4 网络3 6.1 广域网的基本概念 • 广域网(WAN)是一种跨地区的数据通讯网络,通常包含一个国家或地区。广域网通常由两个或多个局域网组成。

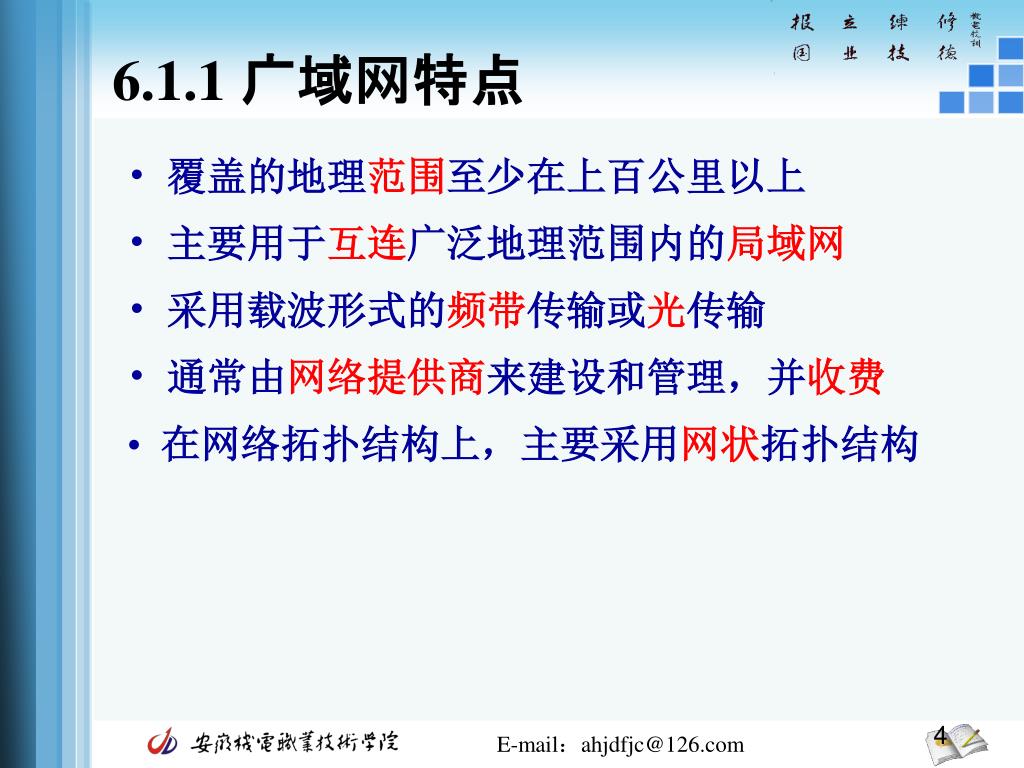

4. 6.1.1 广域网特点 • 覆盖的地理范围至少在上百公里以上 • 主要用于互连广泛地理范围内的局域网 • 采用载波形式的频带传输或光传输 • 通常由网络提供商来建设和管理，并收费 • 在网络拓扑结构上，主要采用网状拓扑结构

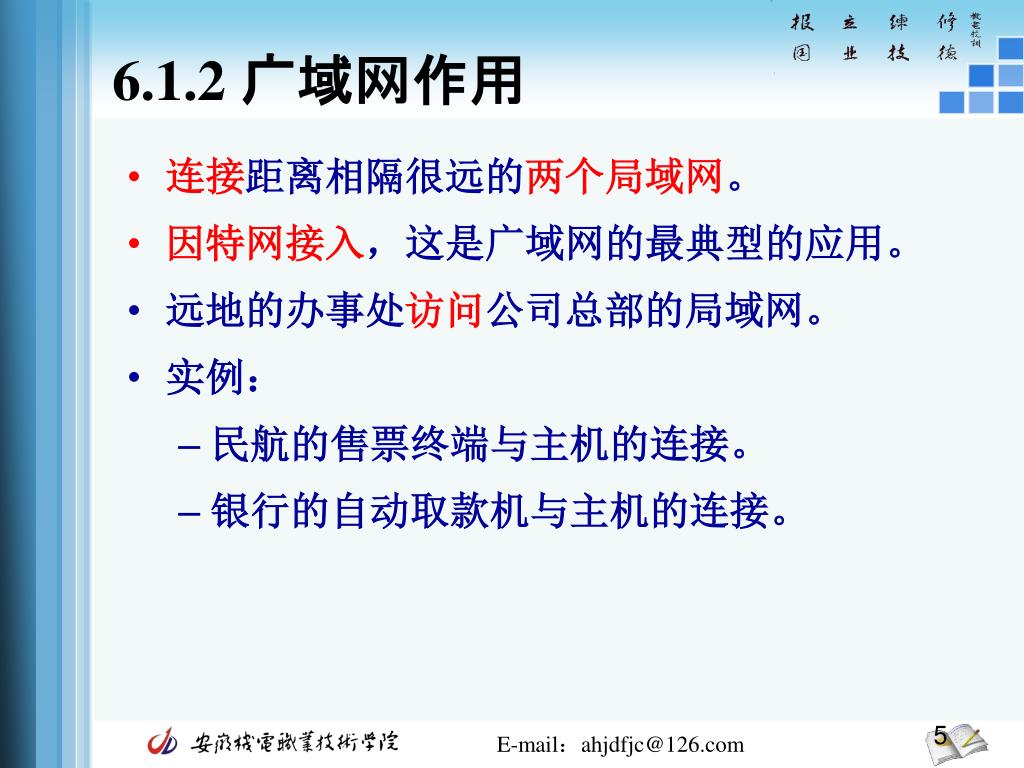

5. 6.1.2 广域网作用 • 连接距离相隔很远的两个局域网。 • 因特网接入，这是广域网的最典型的应用。 • 远地的办事处访问公司总部的局域网。 • 实例： • 民航的售票终端与主机的连接。 • 银行的自动取款机与主机的连接。

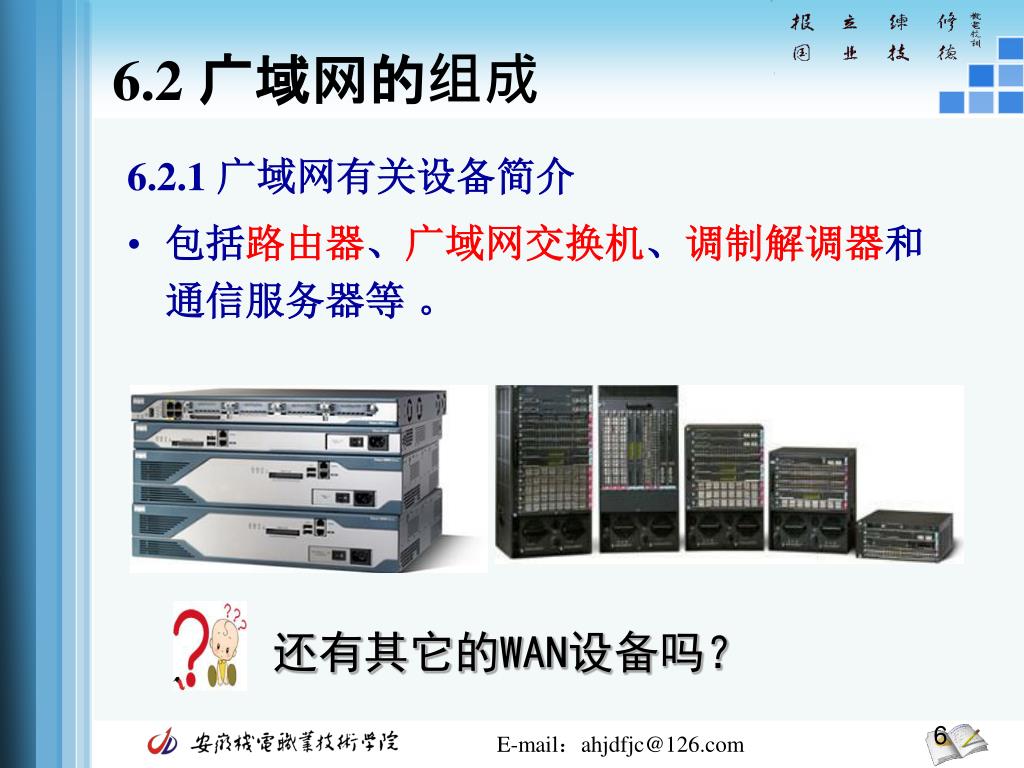

6. 还有其它的WAN设备吗？ 6.2 广域网的组成 6.2.1 广域网有关设备简介 • 包括路由器、广域网交换机、调制解调器和通信服务器等 。

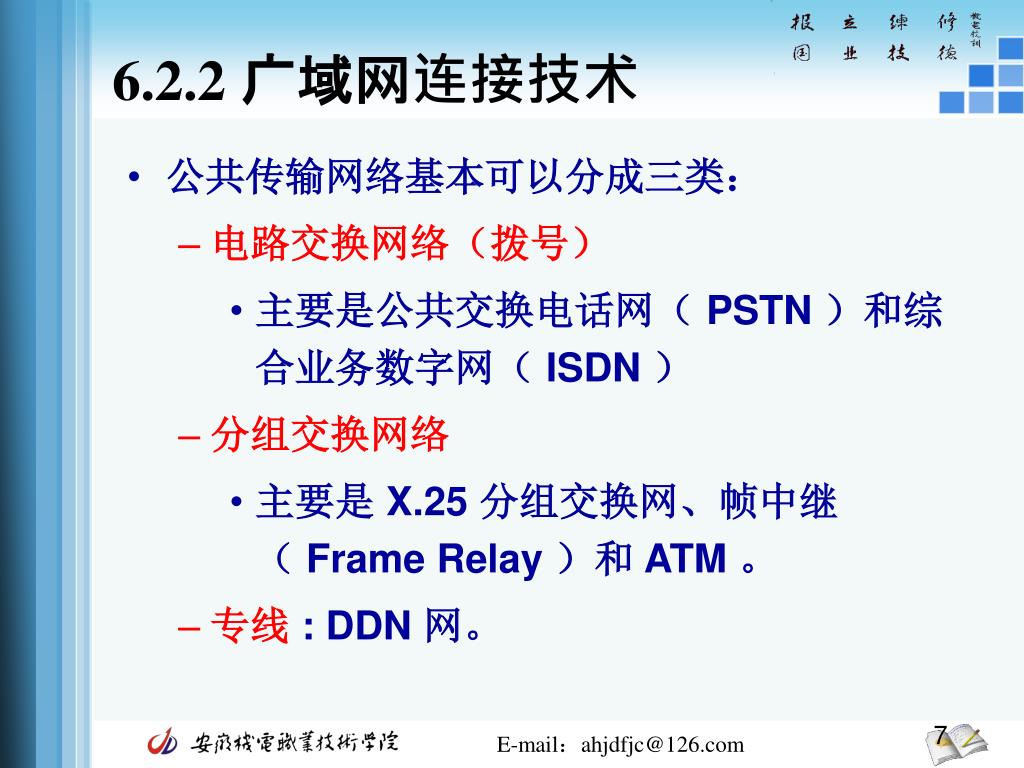

7. 6.2.2 广域网连接技术 • 公共传输网络基本可以分成三类： • 电路交换网络（拨号） • 主要是公共交换电话网（ PSTN ）和综合业务数字网（ ISDN ） • 分组交换网络 • 主要是 X.25 分组交换网、帧中继（ Frame Relay ）和 ATM 。 • 专线 : DDN 网。

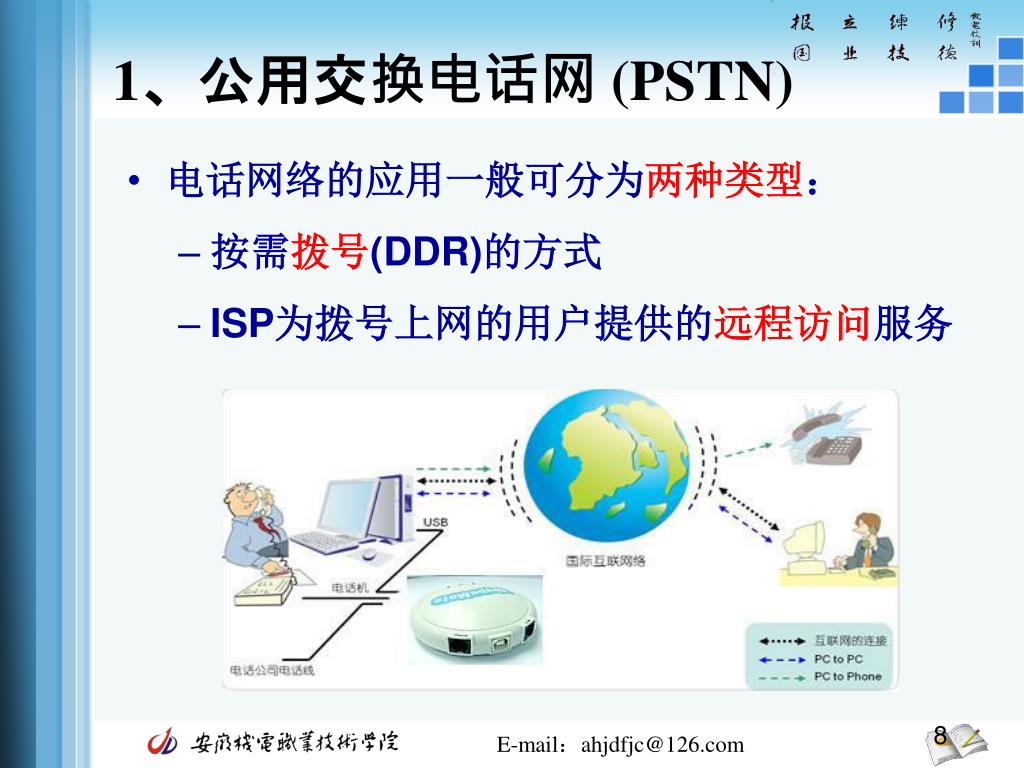

8. 1、公用交换电话网 (PSTN) • 电话网络的应用一般可分为两种类型： • 按需拨号(DDR)的方式 • ISP为拨号上网的用户提供的远程访问服务

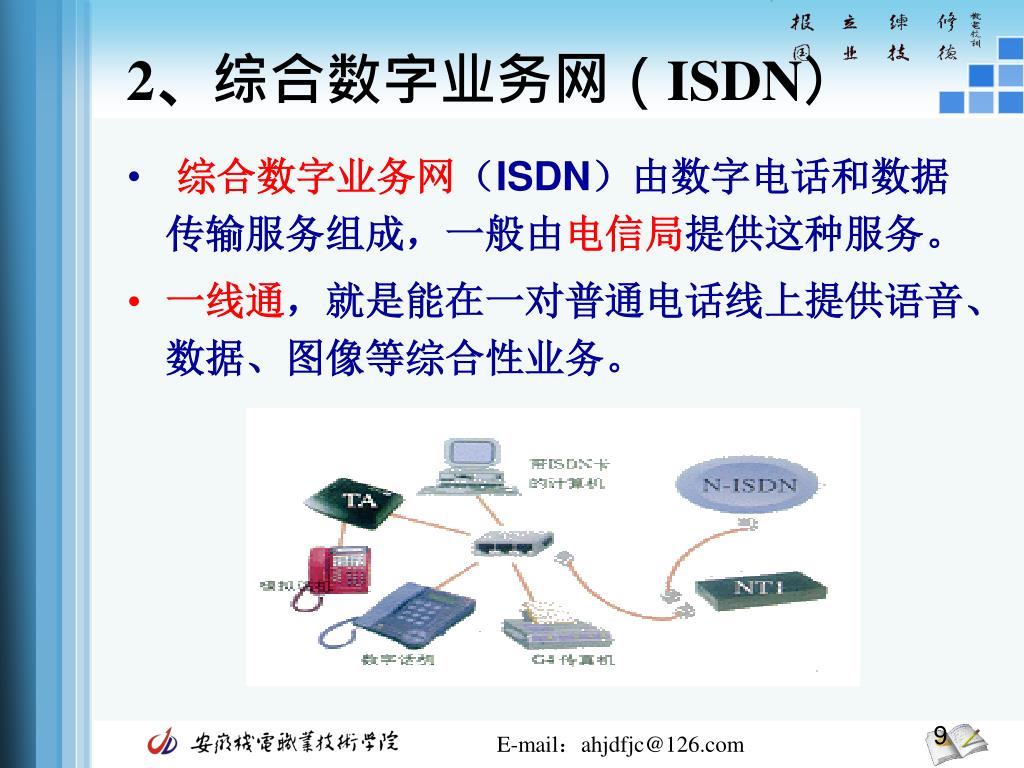

9. 2、综合数字业务网（ISDN） • 综合数字业务网（ISDN）由数字电话和数据传输服务组成，一般由电信局提供这种服务。 • 一线通，就是能在一对普通电话线上提供语音、数据、图像等综合性业务。

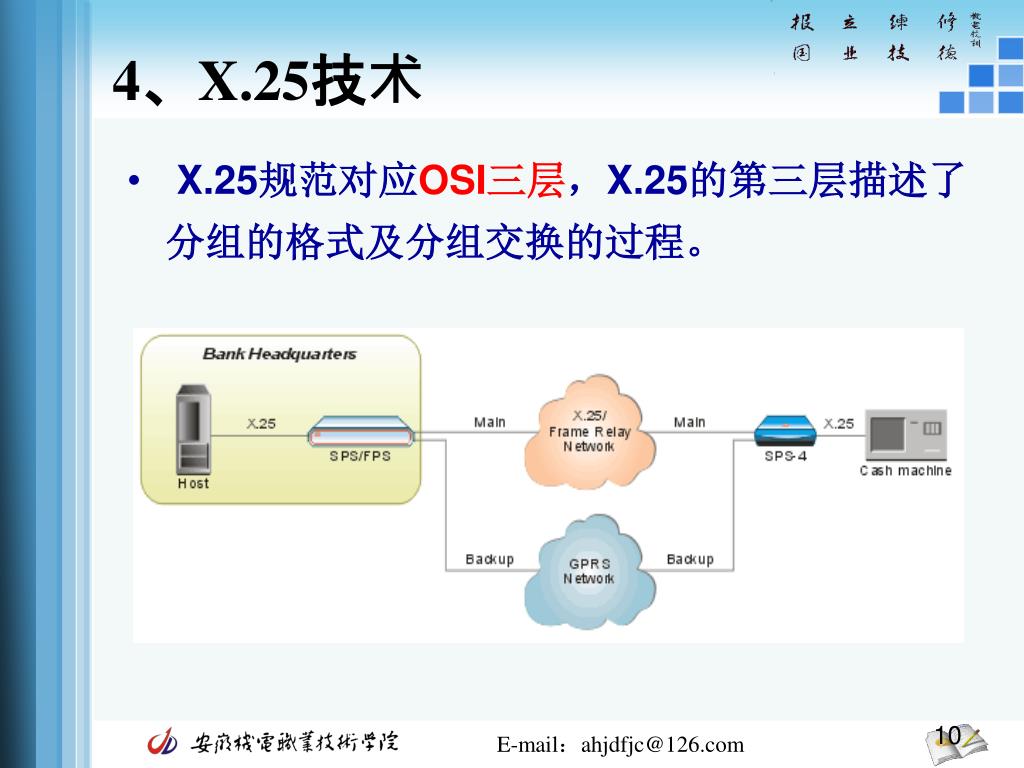

10. 4、X.25技术 • X.25规范对应OSI三层，X.25的第三层描述了分组的格式及分组交换的过程。

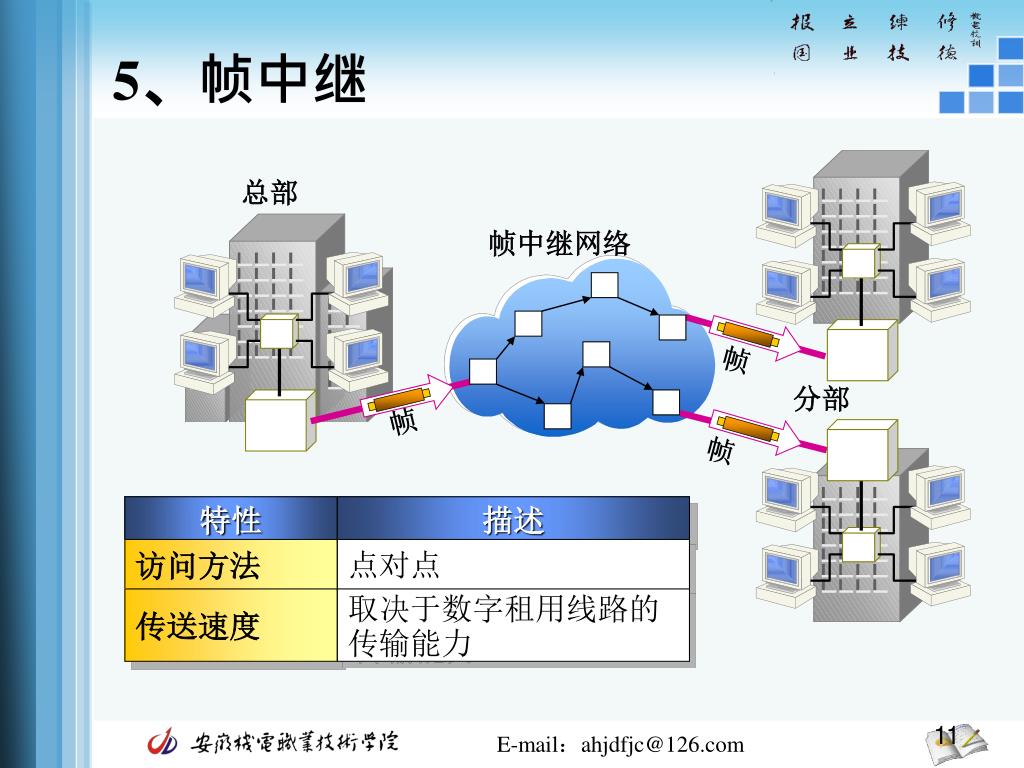

11. 特性 描述 访问方法 点对点 传送速度 取决于数字租用线路的传输能力 5、帧中继 总部 帧中继网络 帧 分部 帧 帧

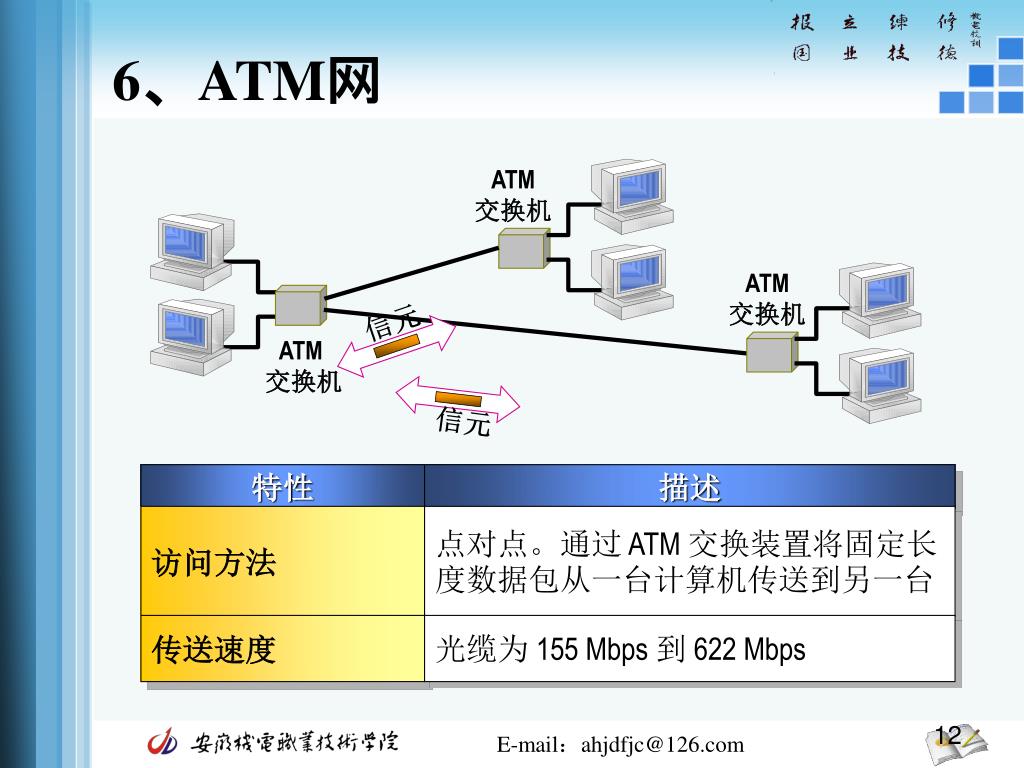

12. ATM 交换机 ATM 交换机 ATM 交换机 特性 描述 访问方法 点对点。通过 ATM 交换装置将固定长度数据包从一台计算机传送到另一台 传送速度 光缆为 155 Mbps 到 622 Mbps 6、ATM网 信元 信元

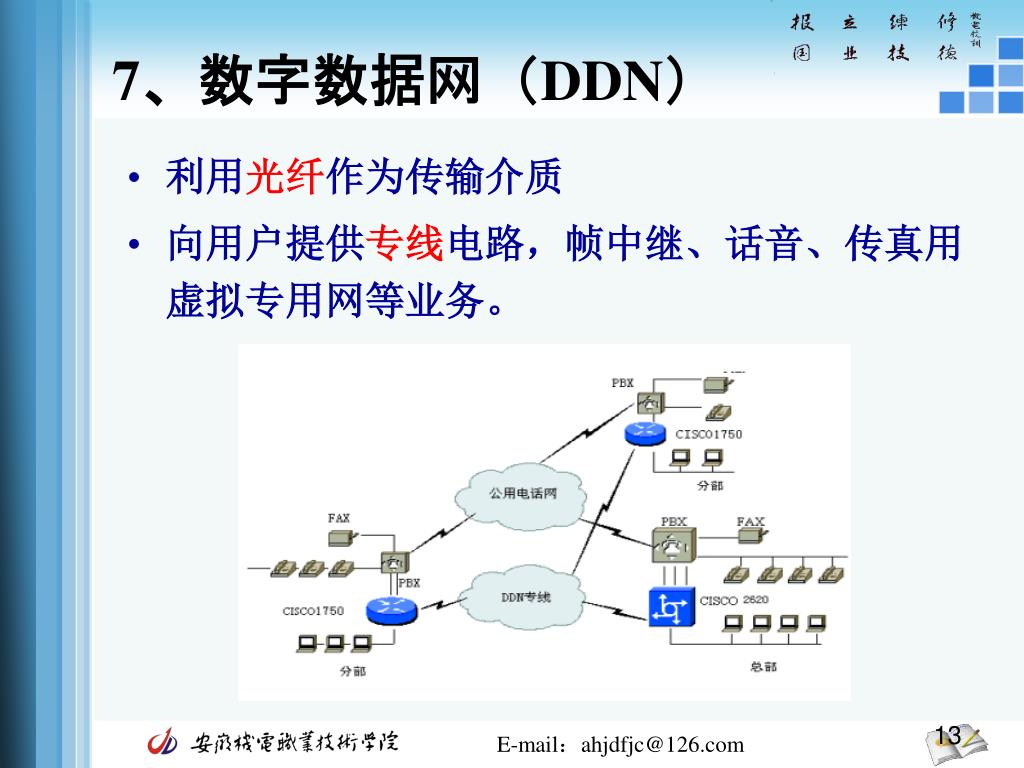

13. 7、数字数据网（DDN） • 利用光纤作为传输介质 • 向用户提供专线电路，帧中继、话音、传真用虚拟专用网等业务。

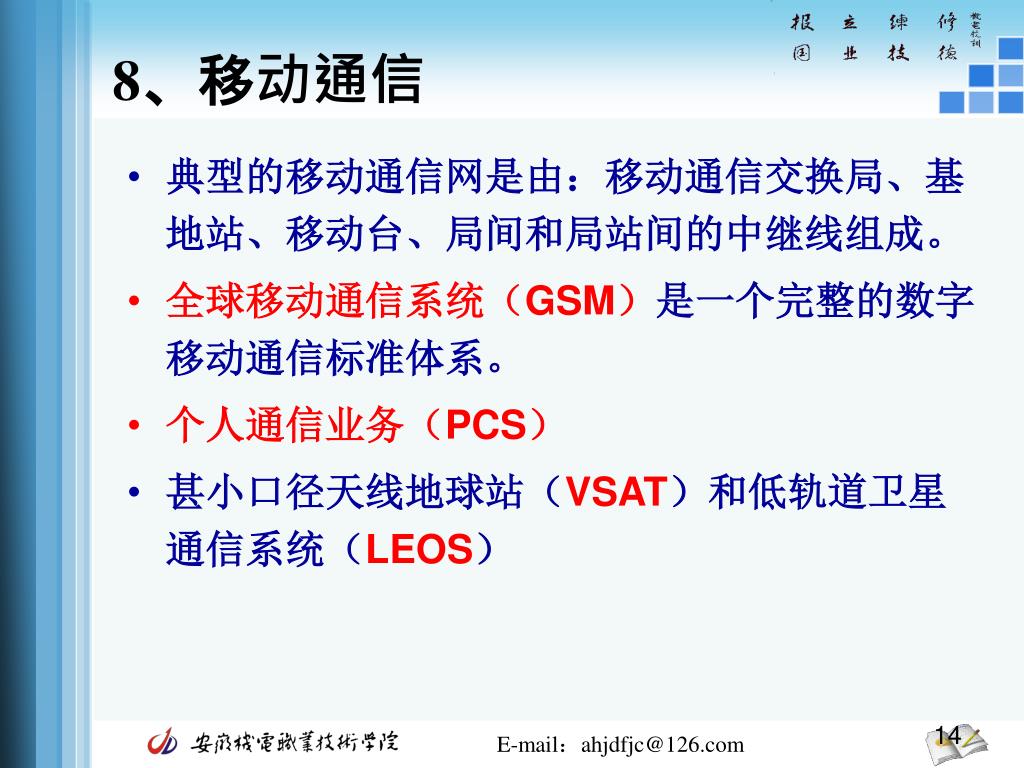

14. 8、移动通信 • 典型的移动通信网是由：移动通信交换局、基地站、移动台、局间和局站间的中继线组成。 • 全球移动通信系统（GSM）是一个完整的数字移动通信标准体系。 • 个人通信业务（PCS） • 甚小口径天线地球站（VSAT）和低轨道卫星通信系统（LEOS）

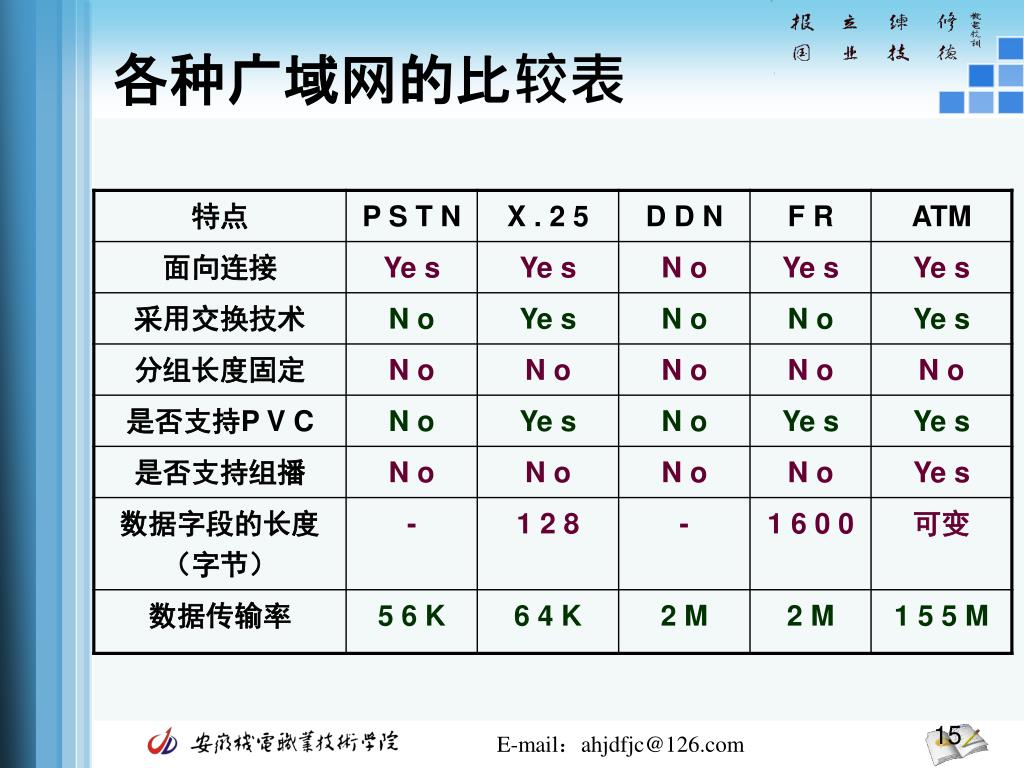

15. 各种广域网的比较表

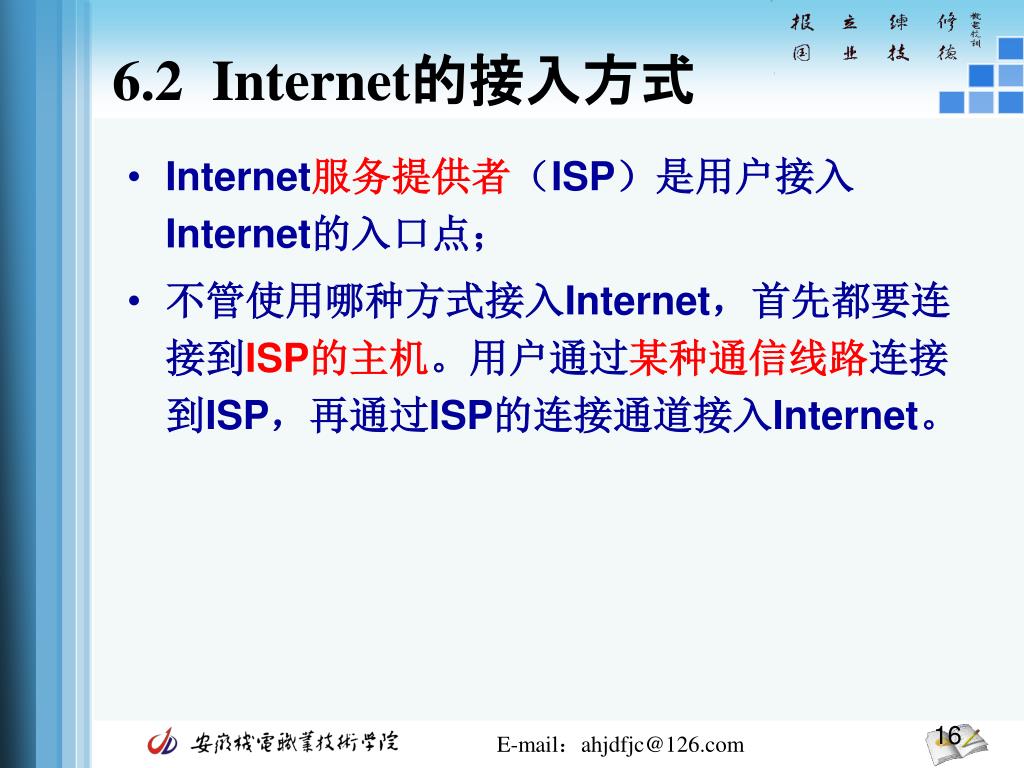

16. 6.2 Internet的接入方式 • Internet服务提供者（ISP）是用户接入Internet的入口点； • 不管使用哪种方式接入Internet，首先都要连接到ISP的主机。用户通过某种通信线路连接到ISP，再通过ISP的连接通道接入Internet。

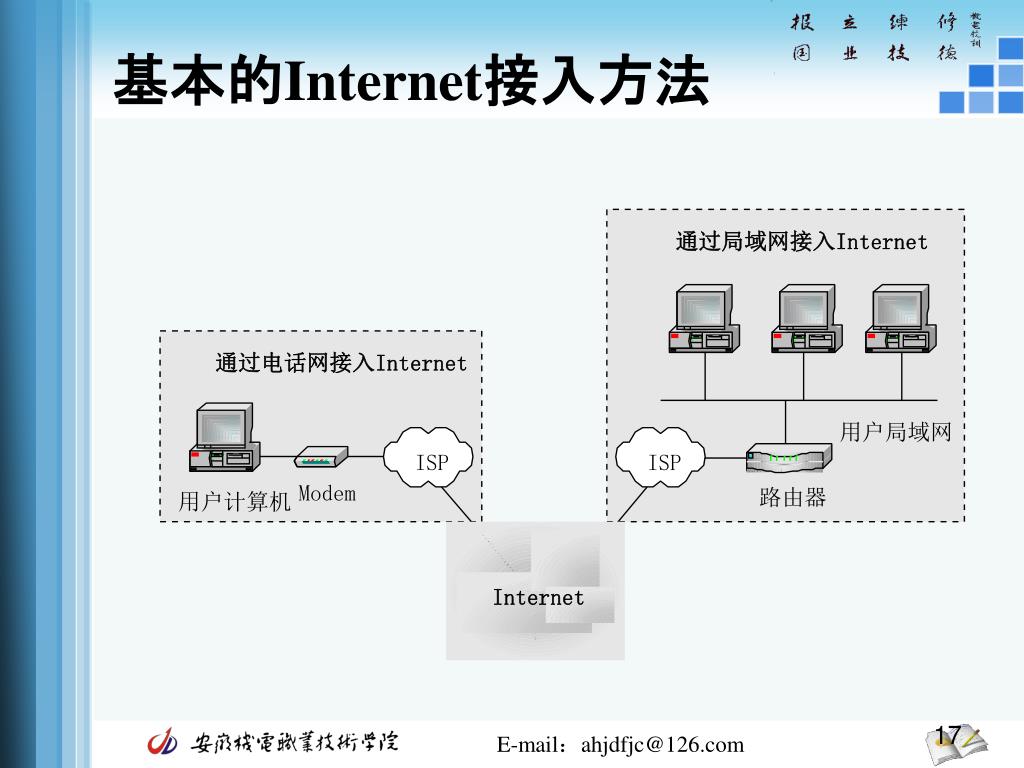

17. 通过局域网接入Internet 通过电话网接入Internet 用户局域网 ISP ISP Modem 路由器 用户计算机 Internet 基本的Internet接入方法

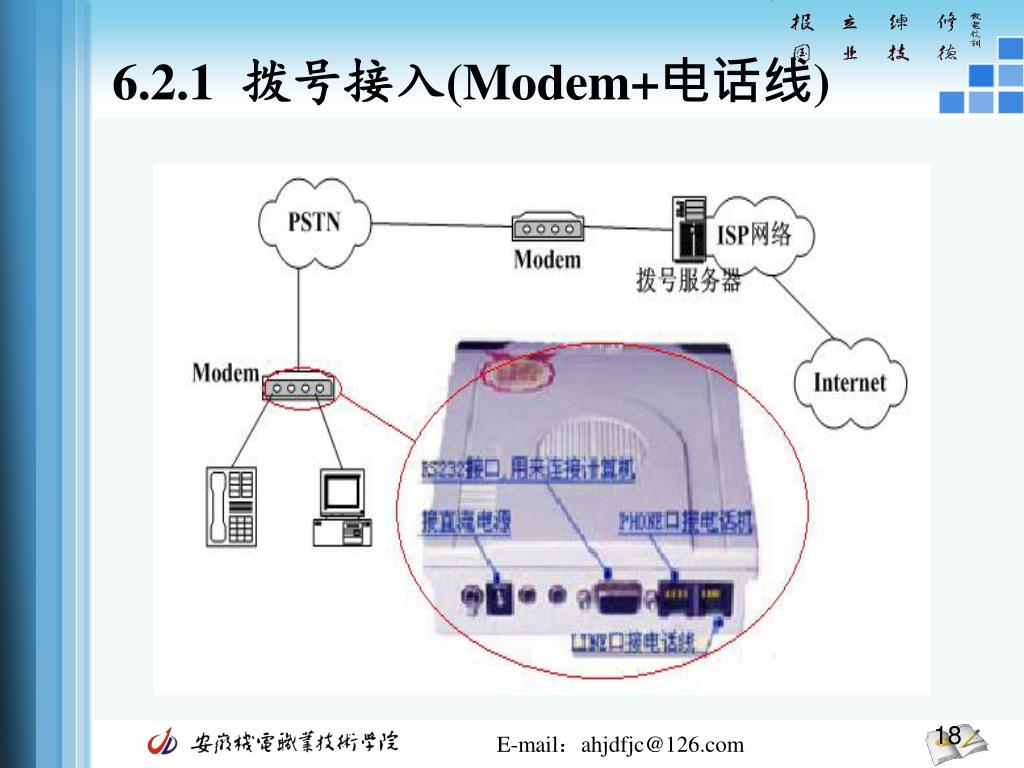

18. 6.2.1 拨号接入(Modem+电话线)

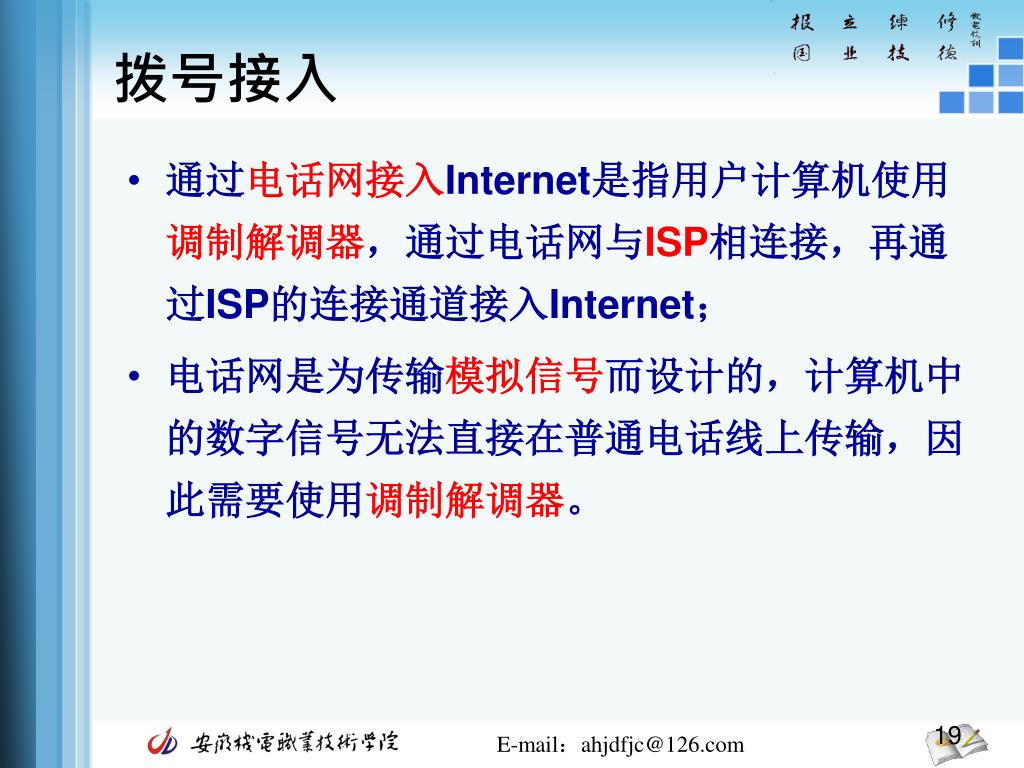

19. 拨号接入 • 通过电话网接入Internet是指用户计算机使用调制解调器，通过电话网与ISP相连接，再通过ISP的连接通道接入Internet； • 电话网是为传输模拟信号而设计的，计算机中的数字信号无法直接在普通电话线上传输，因此需要使用调制解调器。

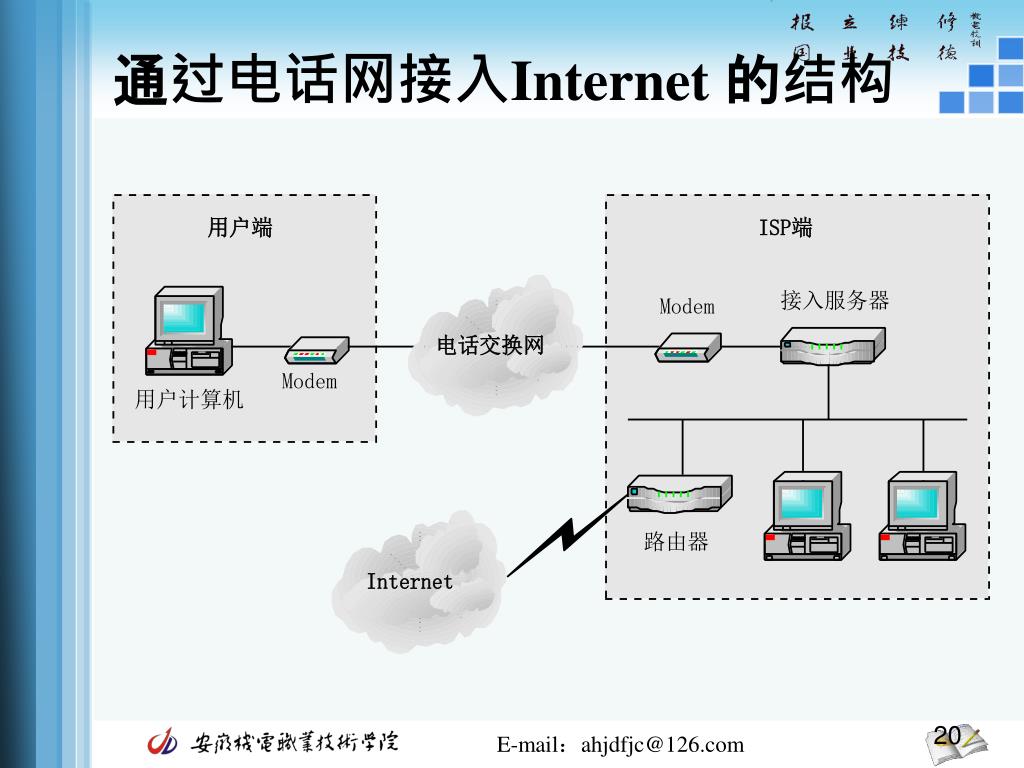

20. 通过电话网接入Internet 的结构

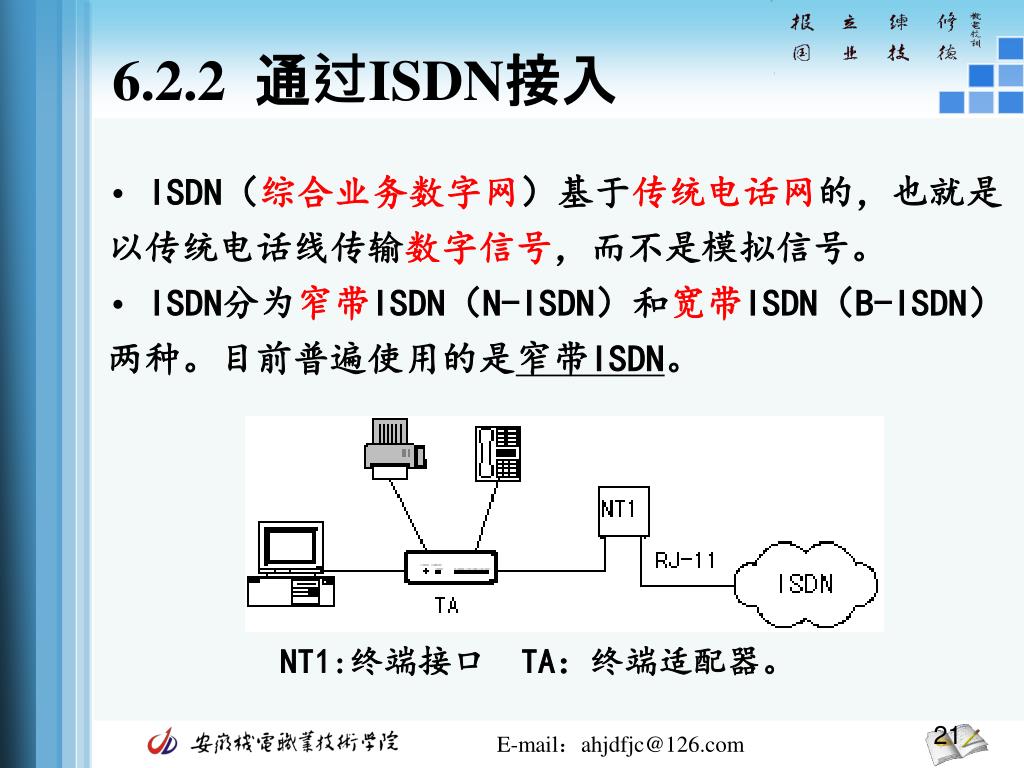

21. 6.2.2 通过ISDN接入 • ISDN（综合业务数字网）基于传统电话网的，也就是以传统电话线传输数字信号，而不是模拟信号。 • ISDN分为窄带ISDN（N-ISDN）和宽带ISDN（B-ISDN）两种。目前普遍使用的是窄带ISDN。 NT1:终端接口 TA：终端适配器。

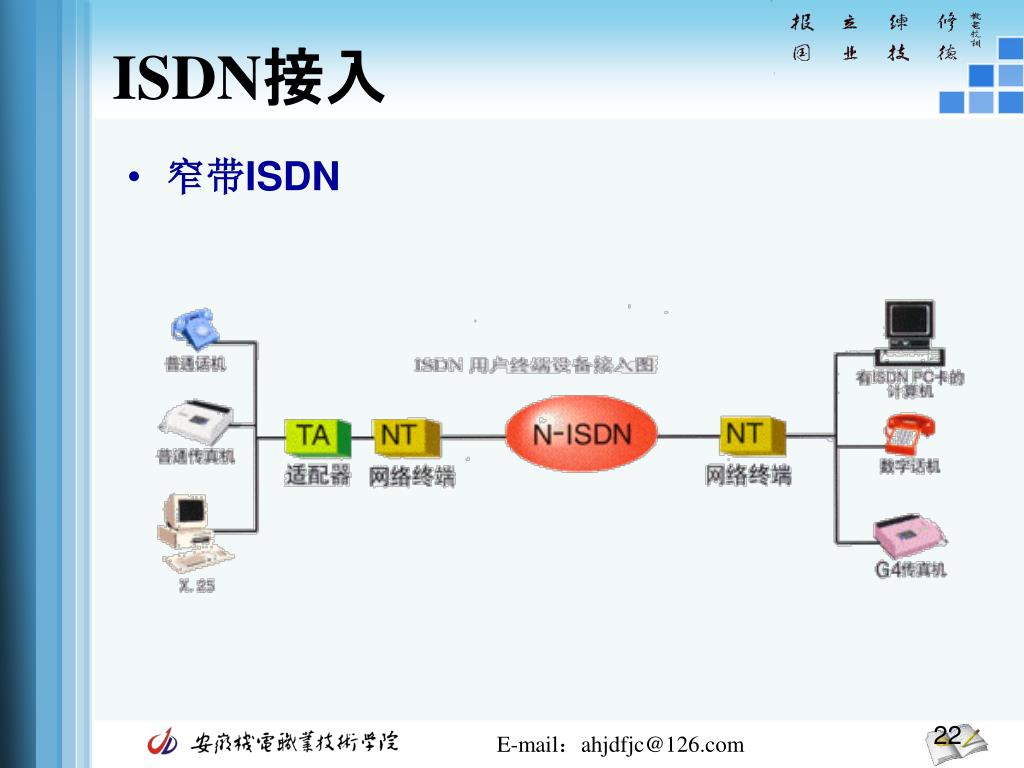

22. ISDN接入 • 窄带ISDN

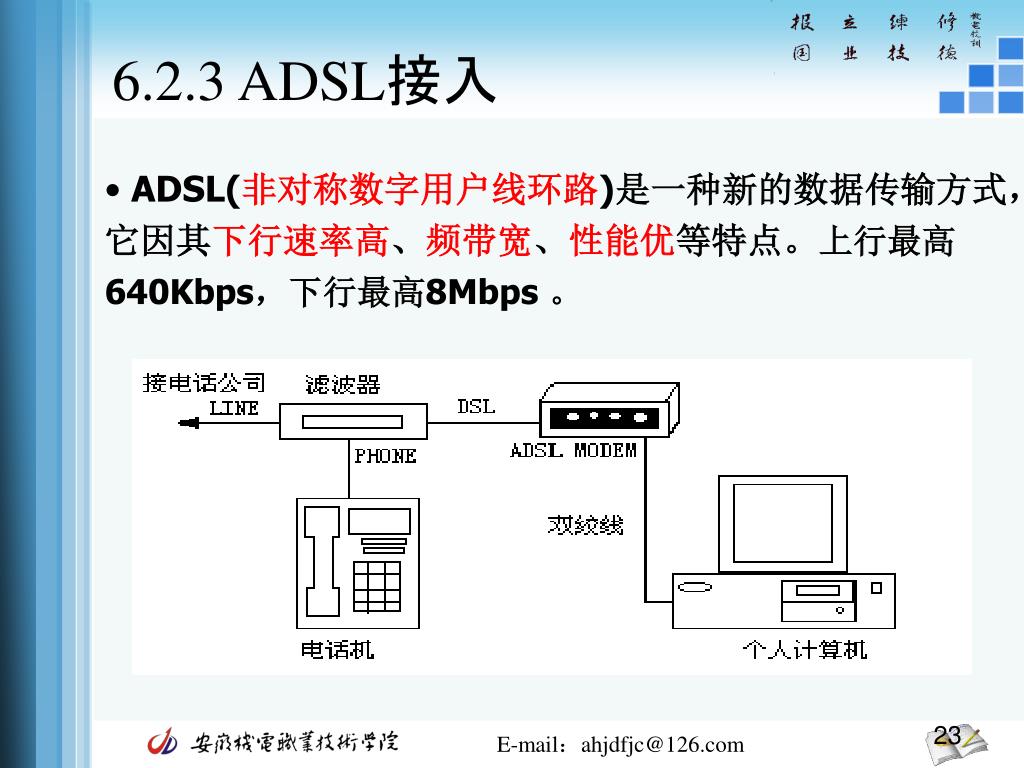

23. 6.2.3 ADSL接入 • ADSL(非对称数字用户线环路)是一种新的数据传输方式，它因其下行速率高、频带宽、性能优等特点。上行最高640Kbps，下行最高8Mbps 。

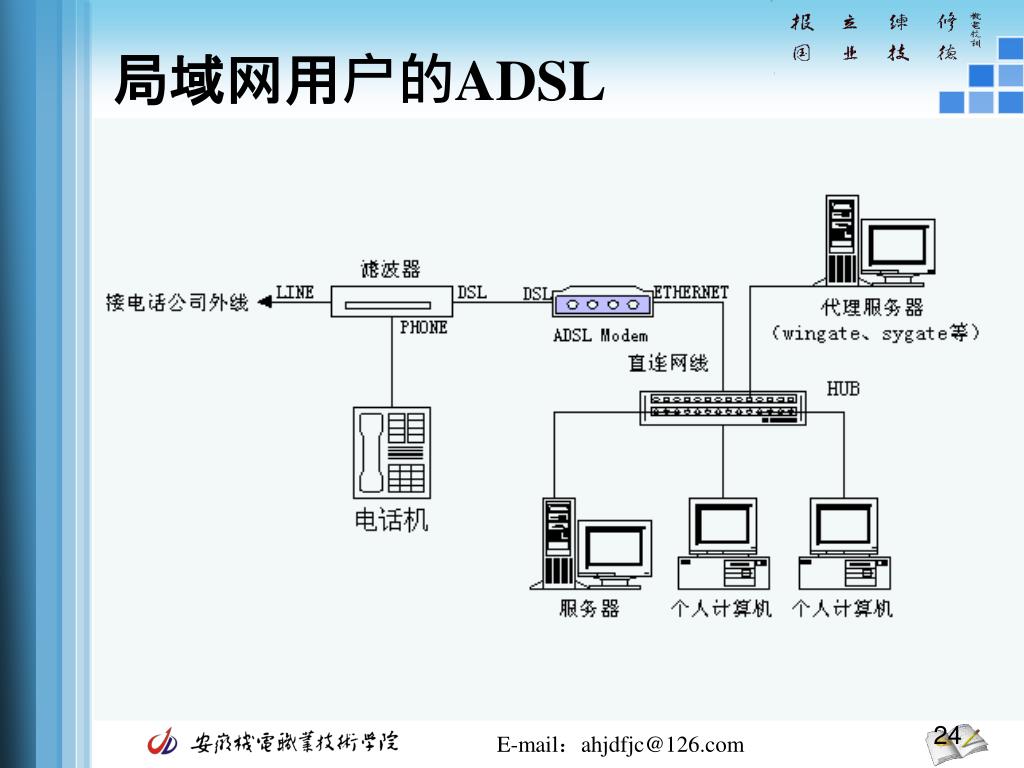

24. 局域网用户的ADSL

25. ADSL设置过程：

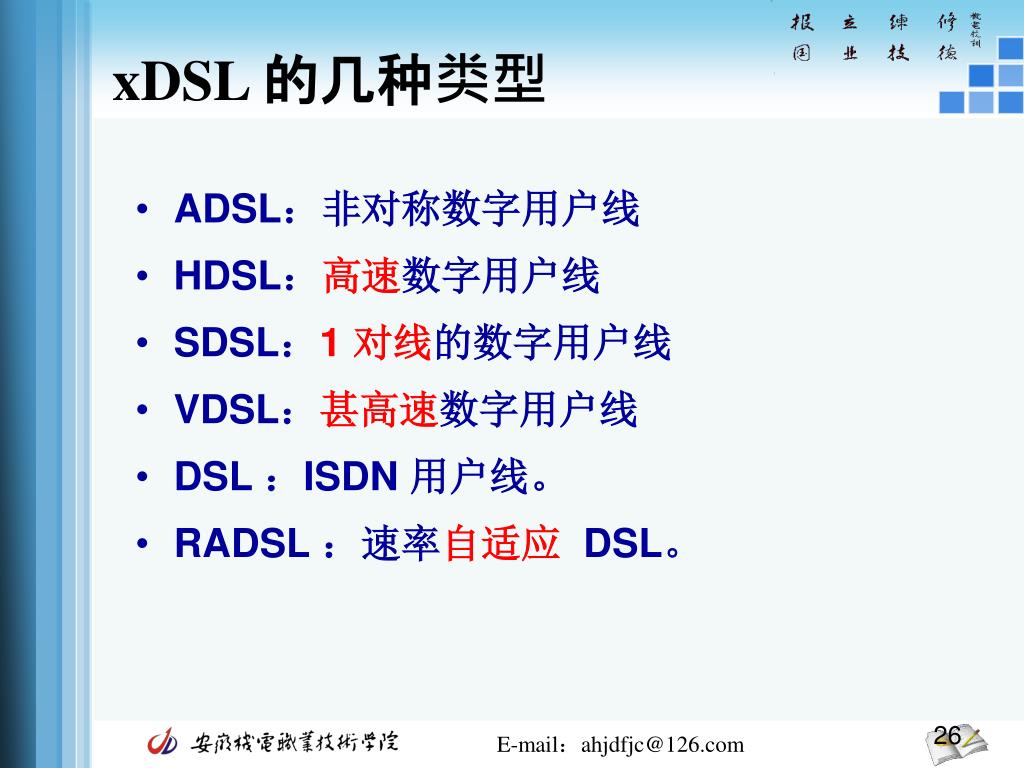

26. xDSL 的几种类型 • ADSL：非对称数字用户线 • HDSL：高速数字用户线 • SDSL：1 对线的数字用户线 • VDSL：甚高速数字用户线 • DSL ：ISDN 用户线。 • RADSL ：速率自适应DSL。

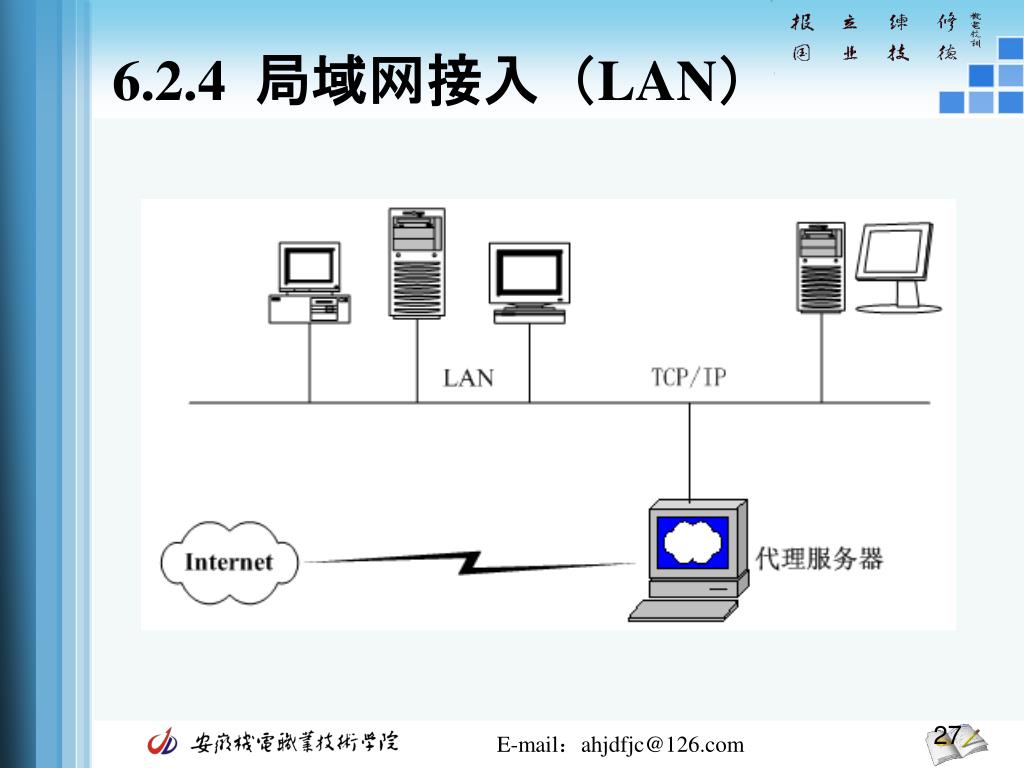

27. 6.2.4 局域网接入（LAN）

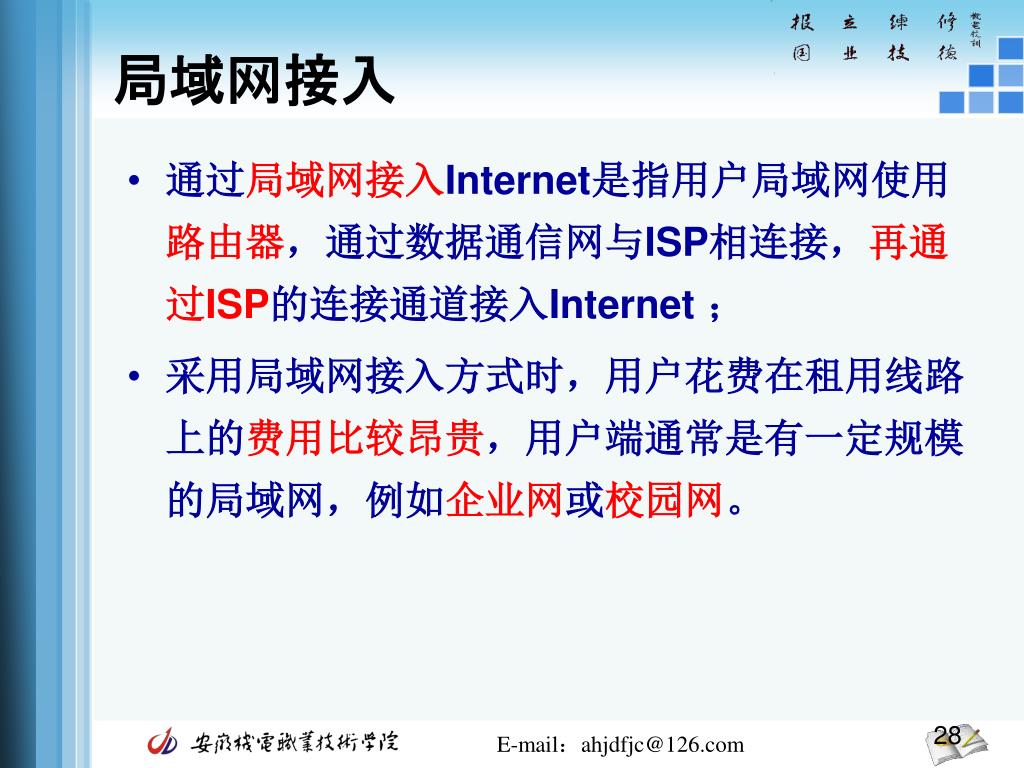

28. 局域网接入 • 通过局域网接入Internet是指用户局域网使用路由器，通过数据通信网与ISP相连接，再通过ISP的连接通道接入Internet ； • 采用局域网接入方式时，用户花费在租用线路上的费用比较昂贵，用户端通常是有一定规模的局域网，例如企业网或校园网。

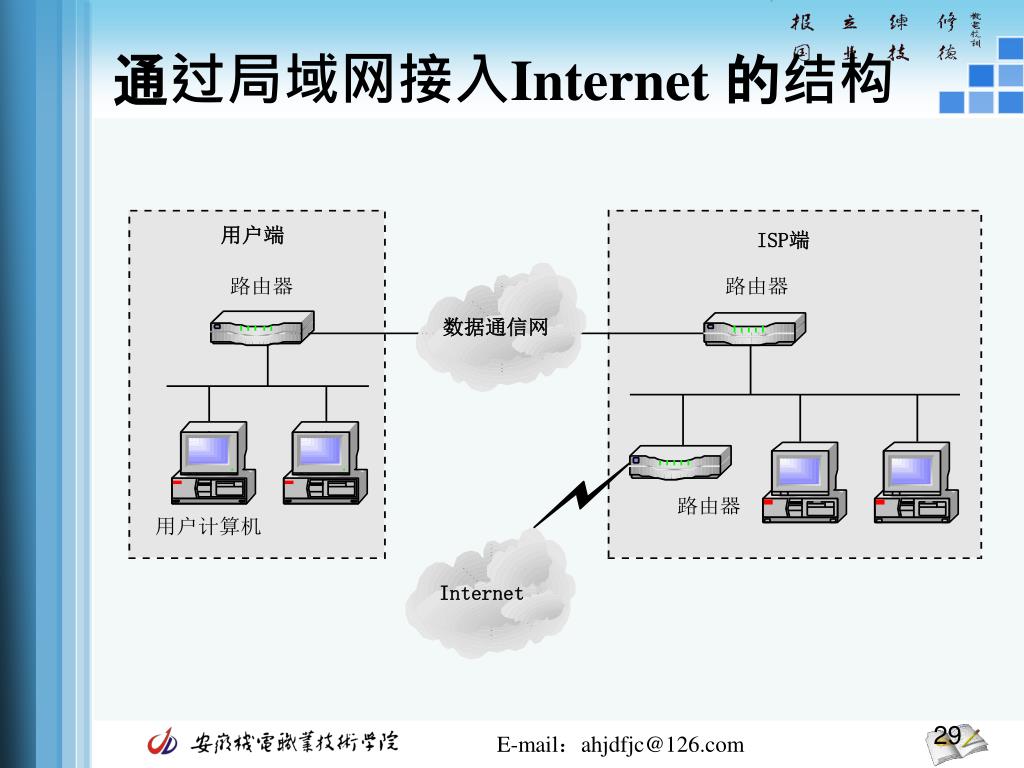

29. 通过局域网接入Internet 的结构

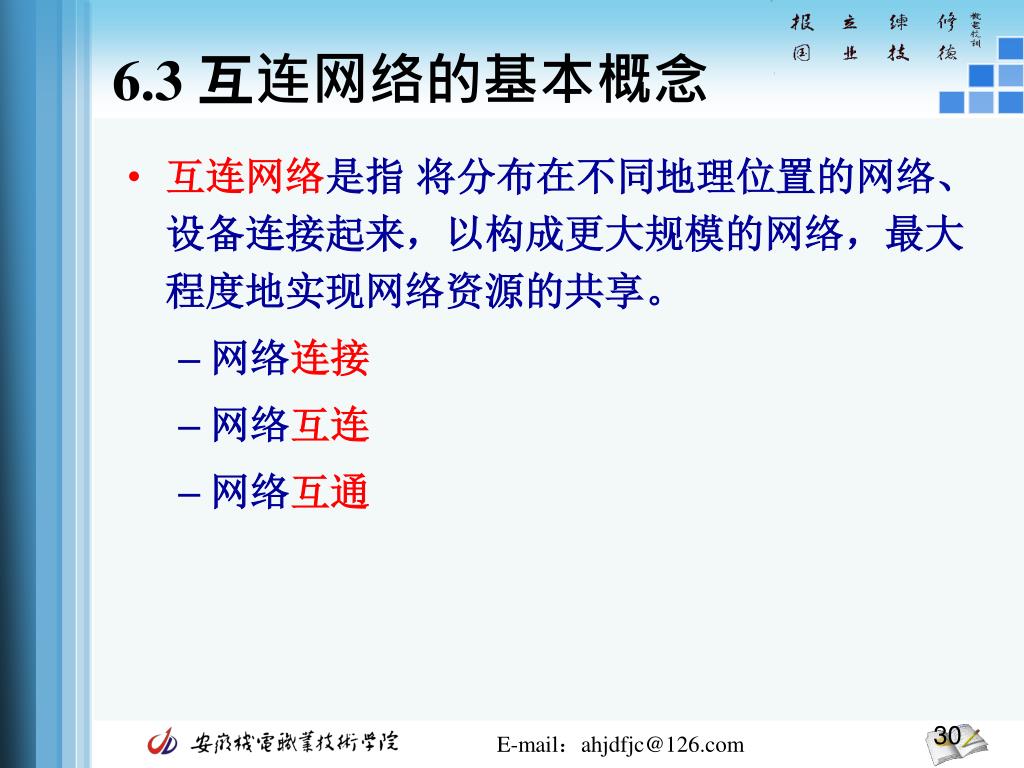

30. 6.3 互连网络的基本概念 • 互连网络是指 将分布在不同地理位置的网络、设备连接起来，以构成更大规模的网络，最大程度地实现网络资源的共享。 • 网络连接 • 网络互连 • 网络互通

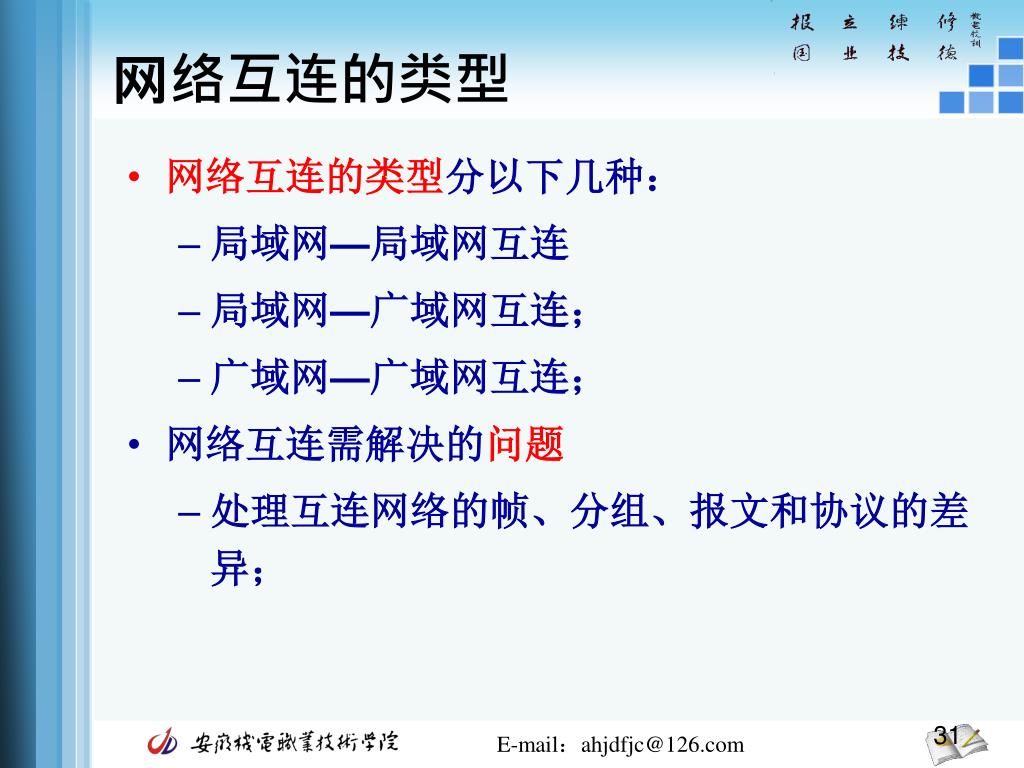

31. 网络互连的类型 • 网络互连的类型分以下几种： • 局域网—局域网互连 • 局域网—广域网互连； • 广域网—广域网互连； • 网络互连需解决的问题 • 处理互连网络的帧、分组、报文和协议的差异；

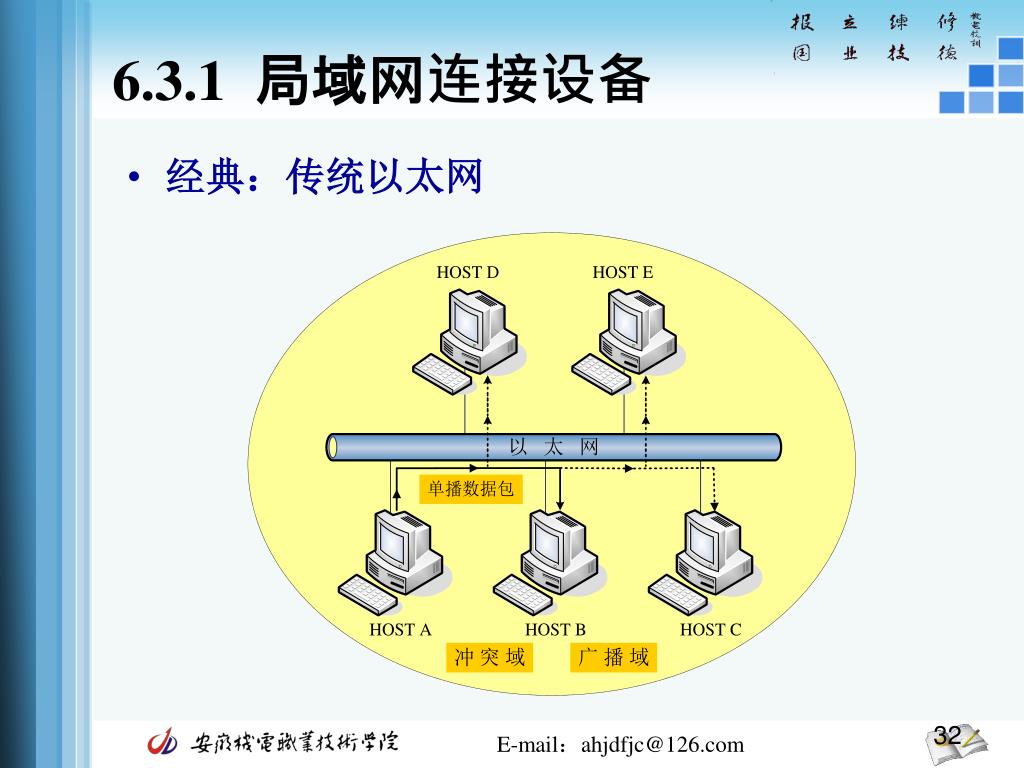

32. 6.3.1局域网连接设备 • 经典：传统以太网

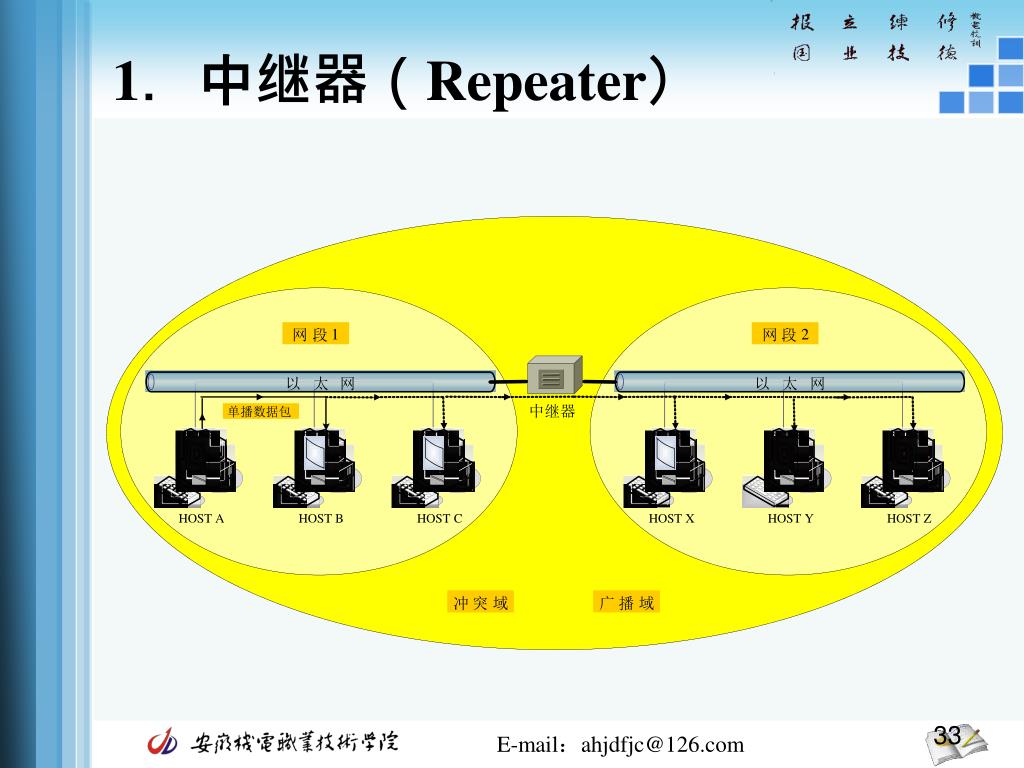

33. 1 2 网 段 网 段 以 太 网 以 太 网 中继器 单播数据包 HOST A HOST B HOST C HOST X HOST Y HOST Z 冲 突 域 广 播 域 1．中继器（Repeater）

34. 2．集线器（HUB）

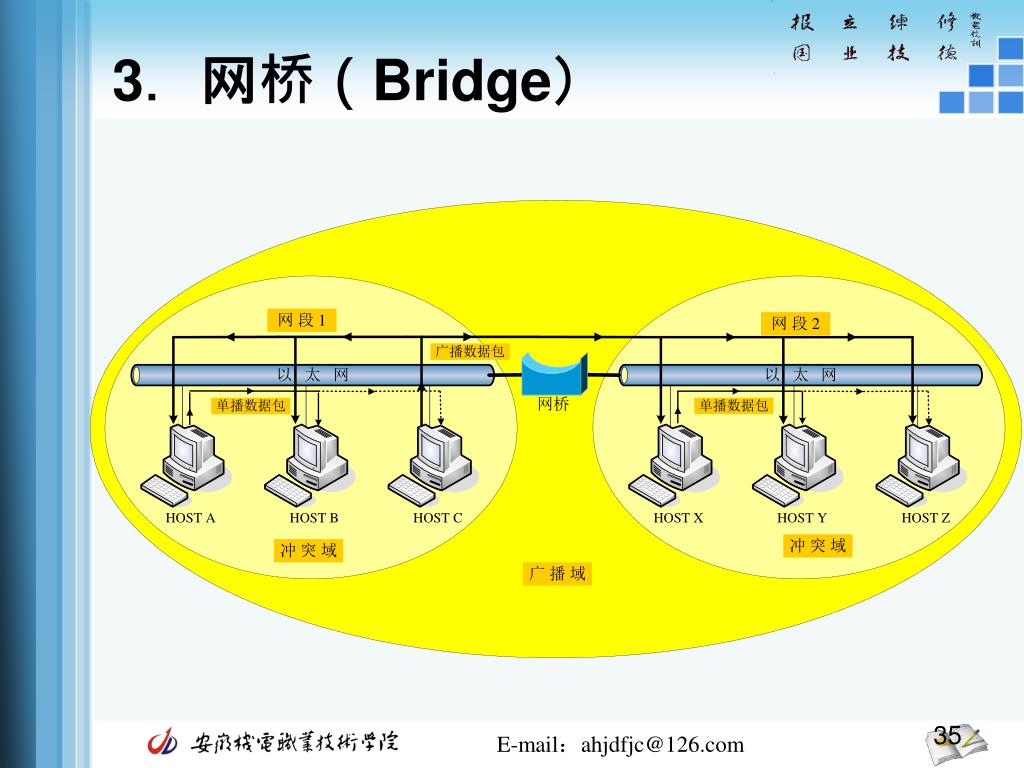

35. 3．网桥（Bridge）

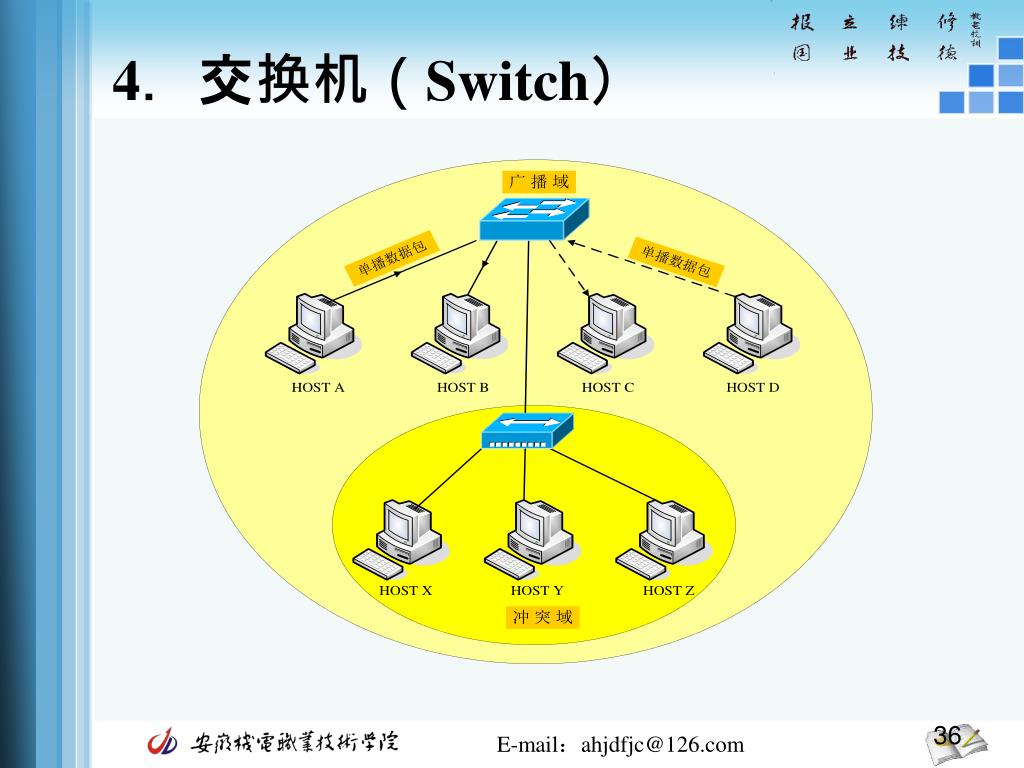

36. 4．交换机（Switch）

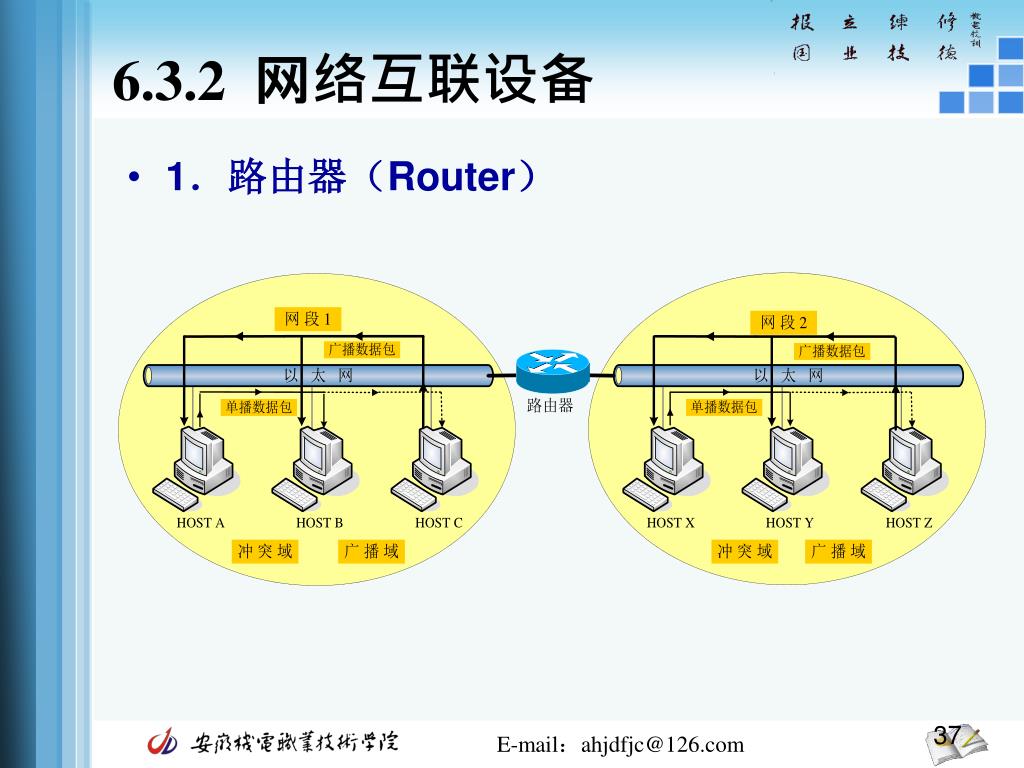

37. 6.3.2 网络互联设备 • 1．路由器（Router）

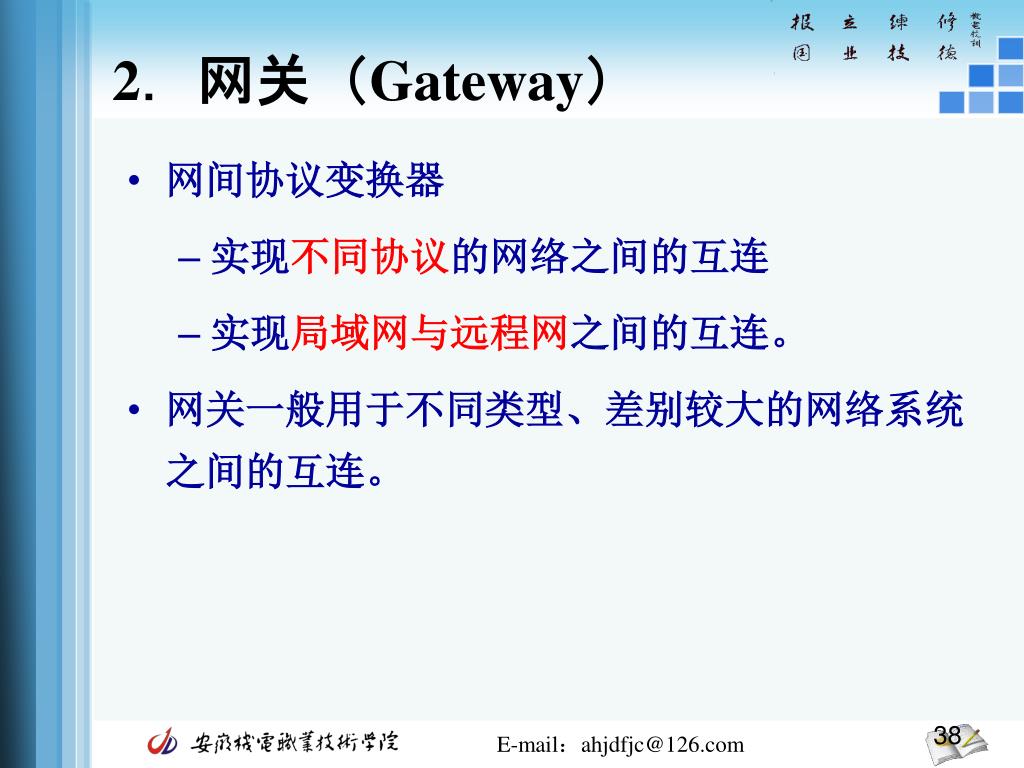

38. 2．网关（Gateway） • 网间协议变换器 • 实现不同协议的网络之间的互连 • 实现局域网与远程网之间的互连。 • 网关一般用于不同类型、差别较大的网络系统之间的互连。

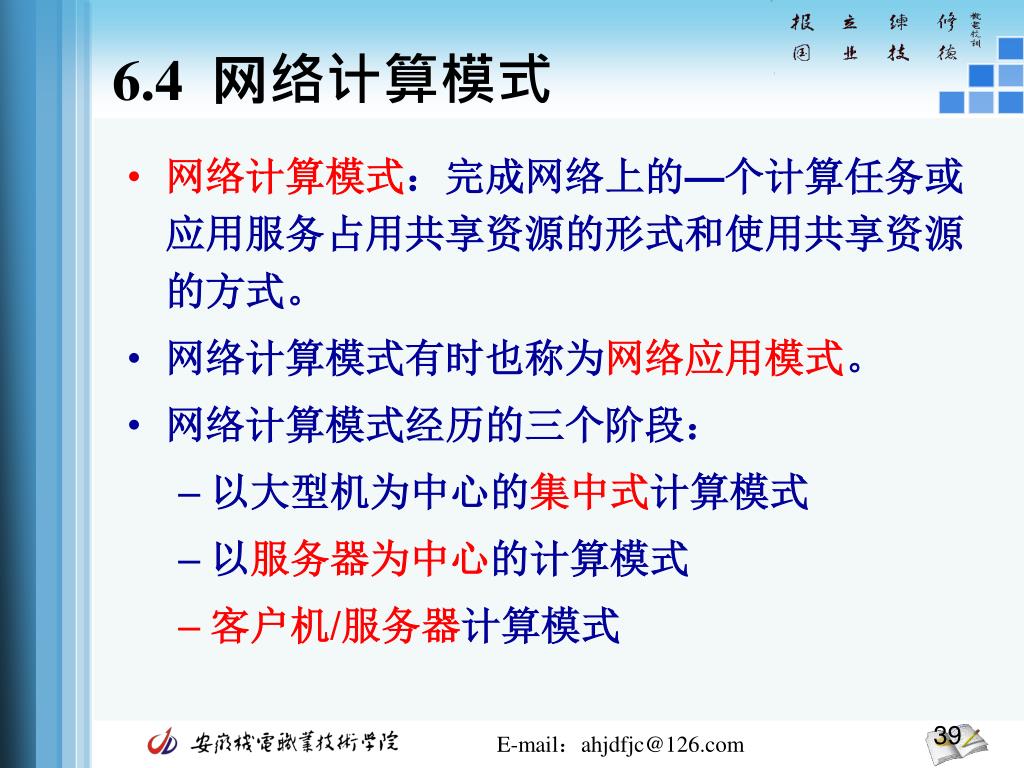

39. 6.4 网络计算模式 • 网络计算模式：完成网络上的—个计算任务或应用服务占用共享资源的形式和使用共享资源的方式。 • 网络计算模式有时也称为网络应用模式。 • 网络计算模式经历的三个阶段： • 以大型机为中心的集中式计算模式 • 以服务器为中心的计算模式 • 客户机/服务器计算模式

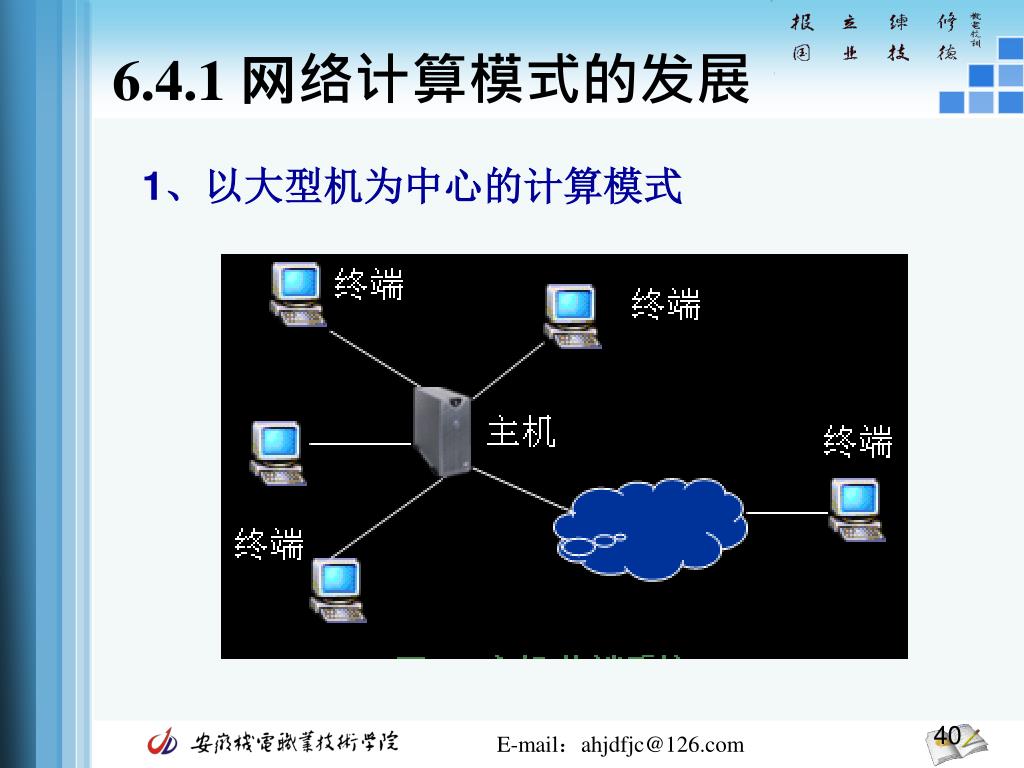

40. 6.4.1 网络计算模式的发展 1、以大型机为中心的计算模式

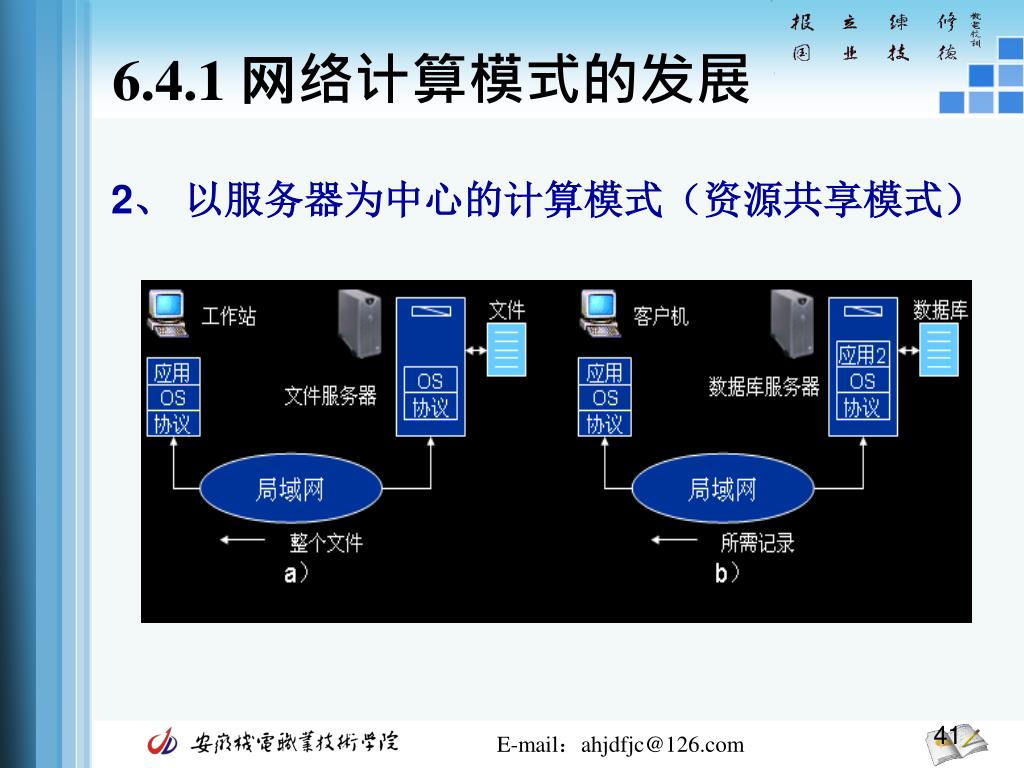

41. 6.4.1 网络计算模式的发展 2、 以服务器为中心的计算模式（资源共享模式）

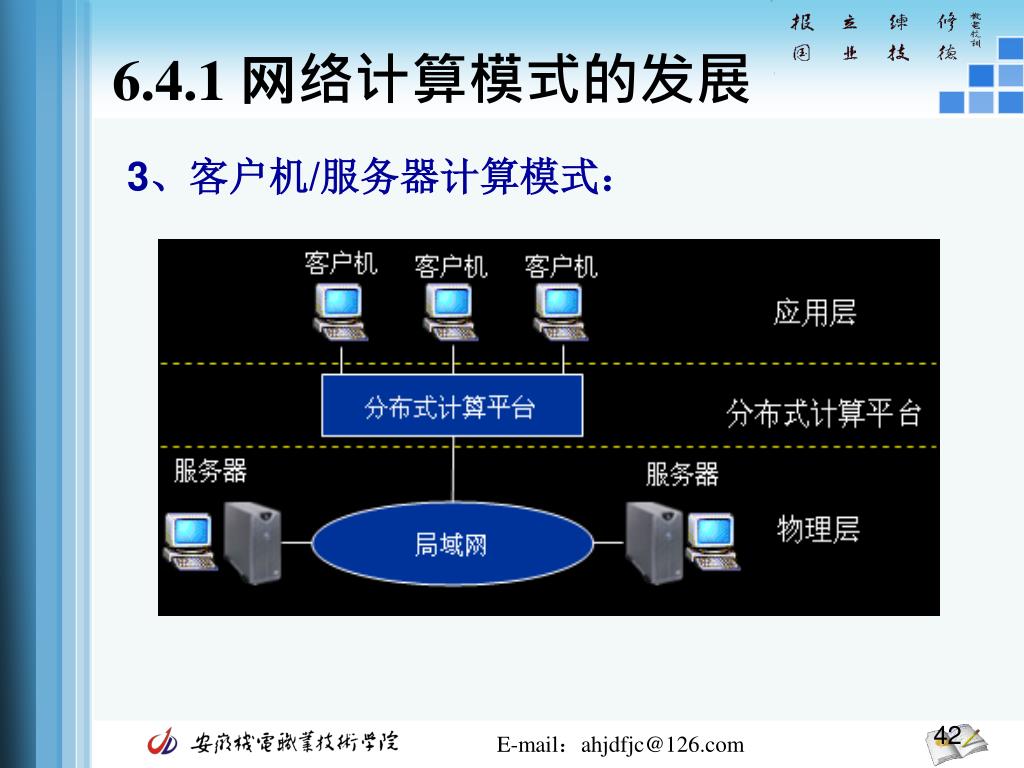

42. 6.4.1 网络计算模式的发展 3、客户机/服务器计算模式：

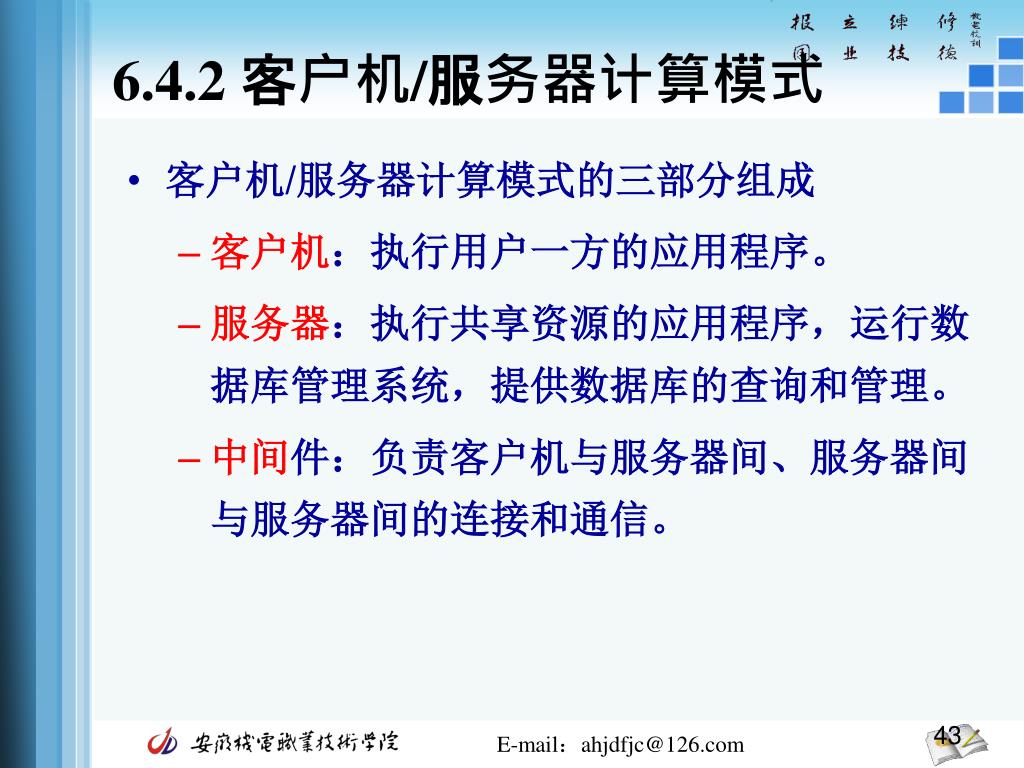

43. 6.4.2 客户机/服务器计算模式 • 客户机/服务器计算模式的三部分组成 • 客户机：执行用户一方的应用程序。 • 服务器：执行共享资源的应用程序，运行数据库管理系统，提供数据库的查询和管理。 • 中间件：负责客户机与服务器间、服务器间与服务器间的连接和通信。

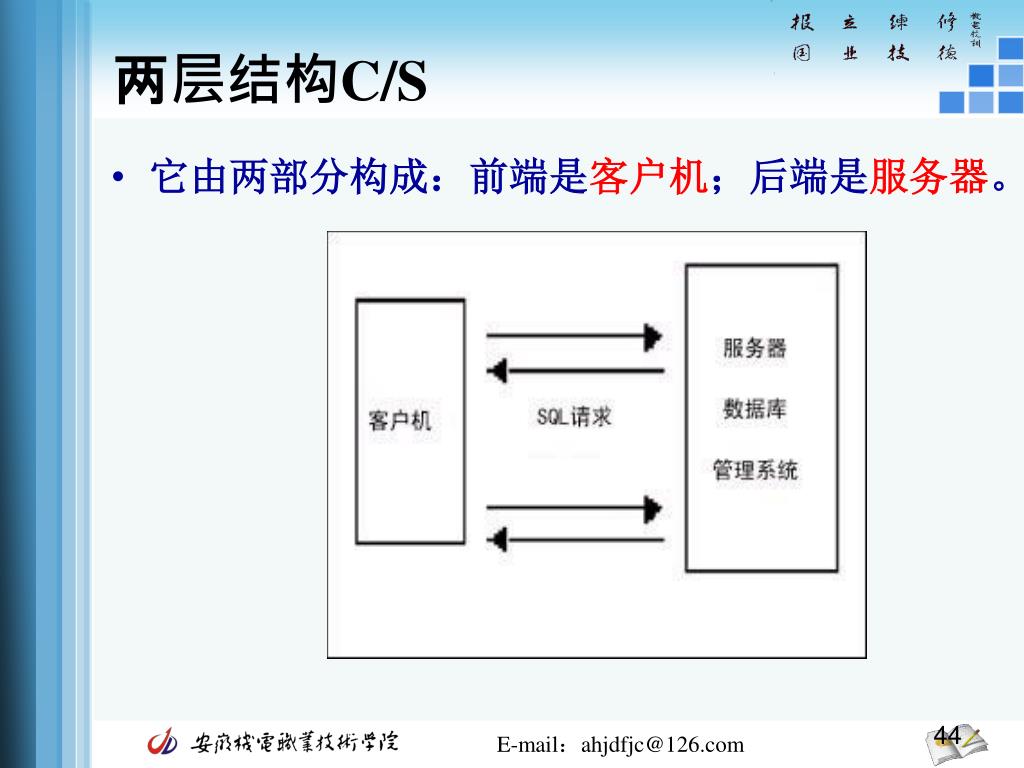

44. 两层结构C/S • 它由两部分构成：前端是客户机；后端是服务器。

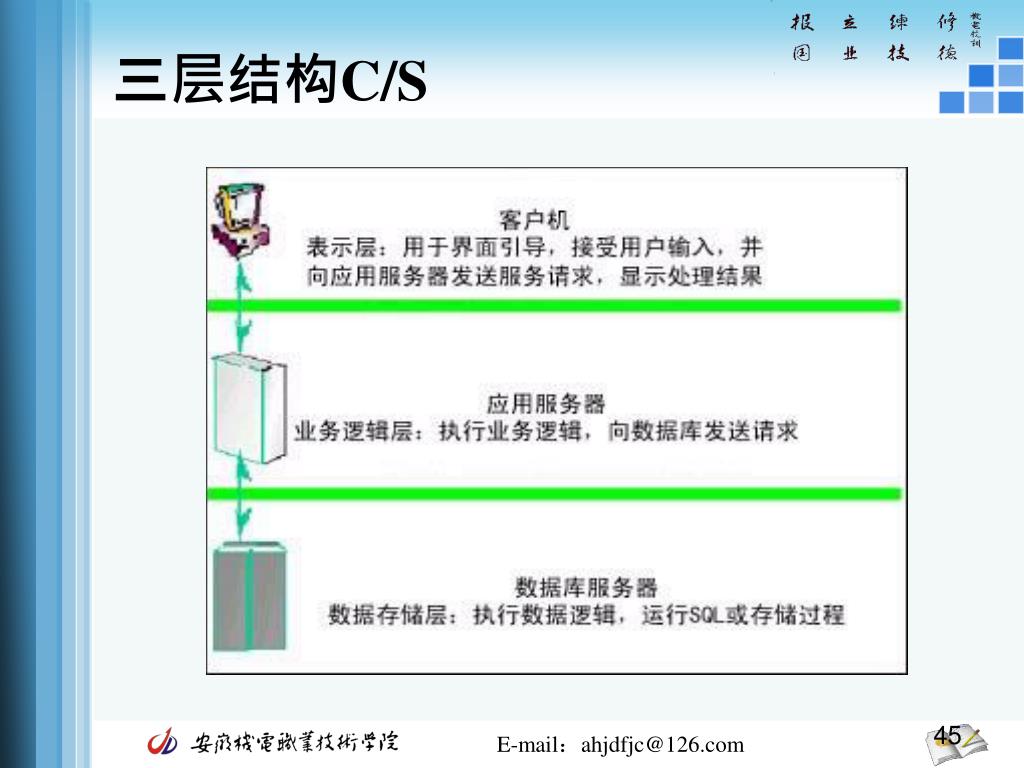

45. 三层结构C/S

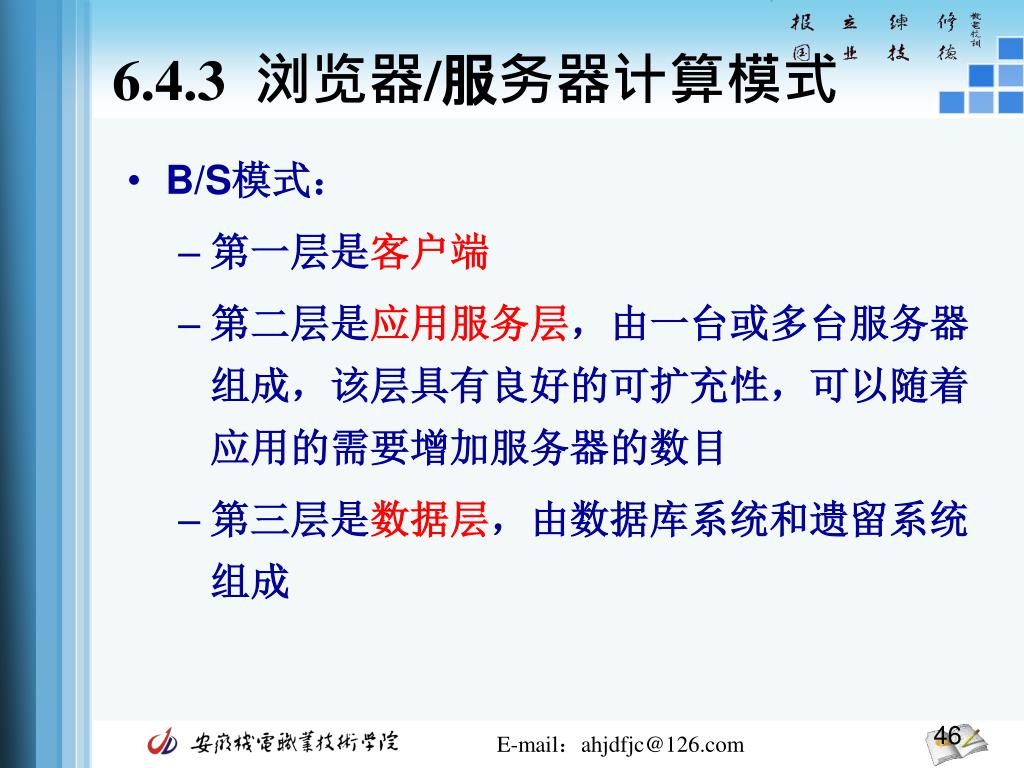

46. 6.4.3 浏览器/服务器计算模式 • B/S模式： • 第一层是客户端 • 第二层是应用服务层，由一台或多台服务器组成，该层具有良好的可扩充性，可以随着应用的需要增加服务器的数目 • 第三层是数据层，由数据库系统和遗留系统组成

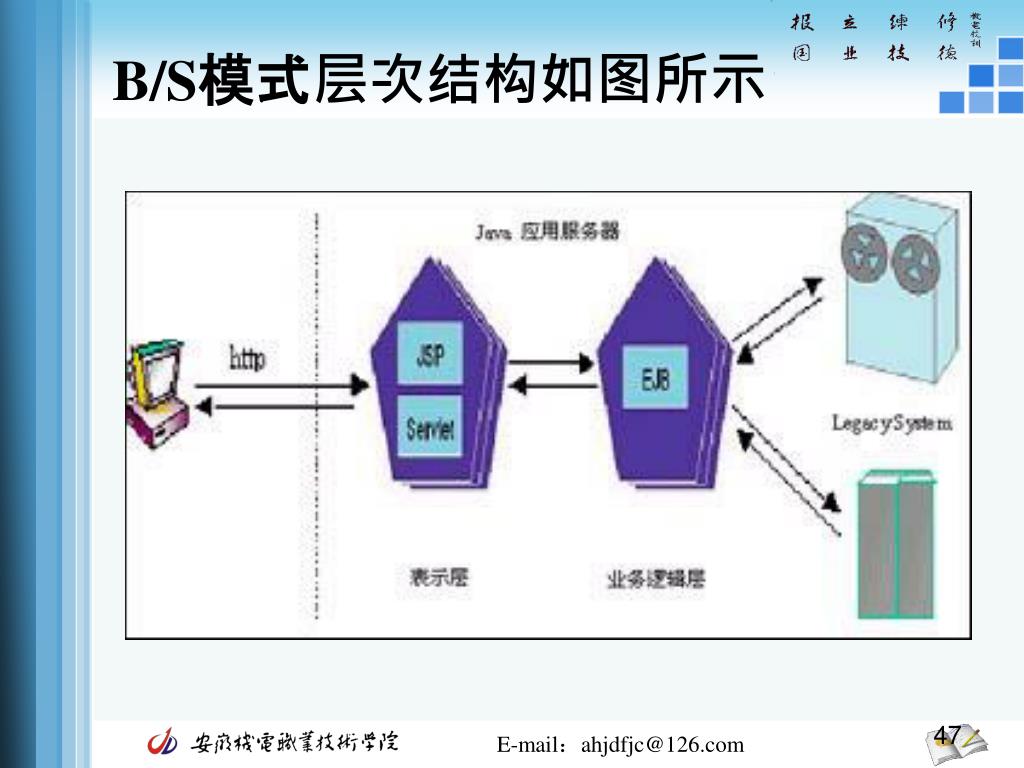

47. B/S模式层次结构如图所示

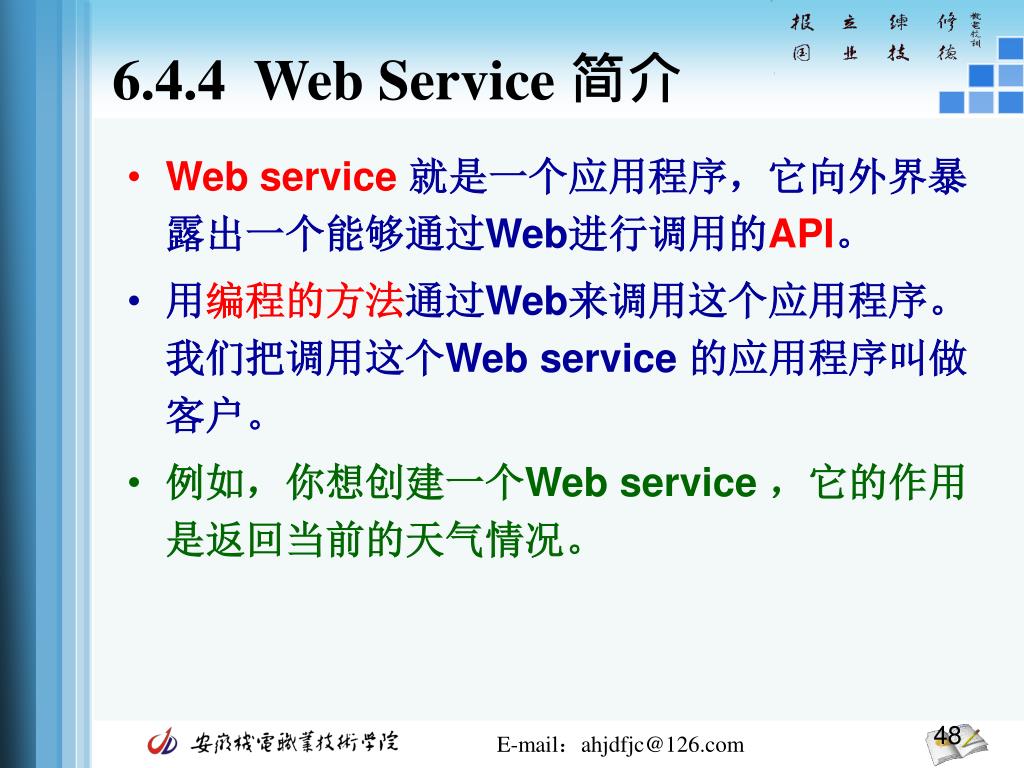

48. 6.4.4 Web Service 简介 • Web service就是一个应用程序，它向外界暴露出一个能够通过Web进行调用的API。 • 用编程的方法通过Web来调用这个应用程序。我们把调用这个Web service 的应用程序叫做客户。 • 例如，你想创建一个Web service ，它的作用是返回当前的天气情况。

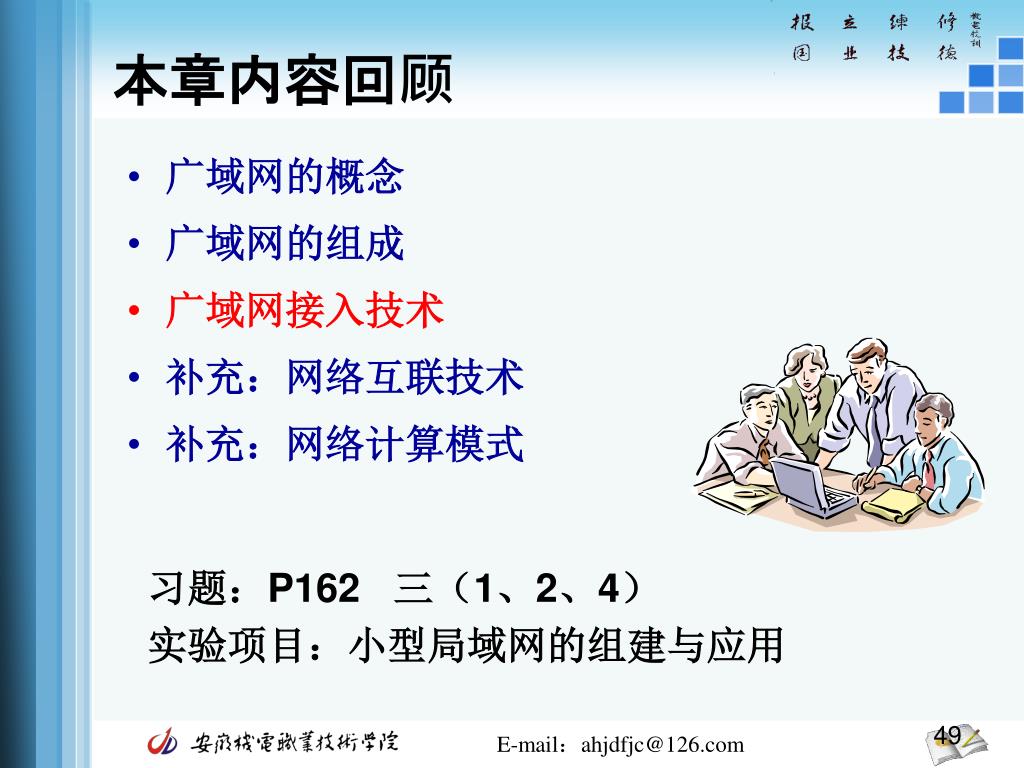

49. 本章内容回顾 • 广域网的概念 • 广域网的组成 • 广域网接入技术 • 补充：网络互联技术 • 补充：网络计算模式 习题：P162 三（1、2、4） 实验项目：小型局域网的组建与应用
