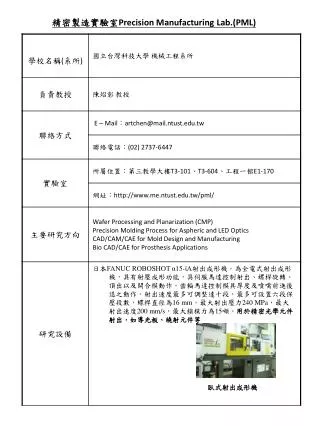

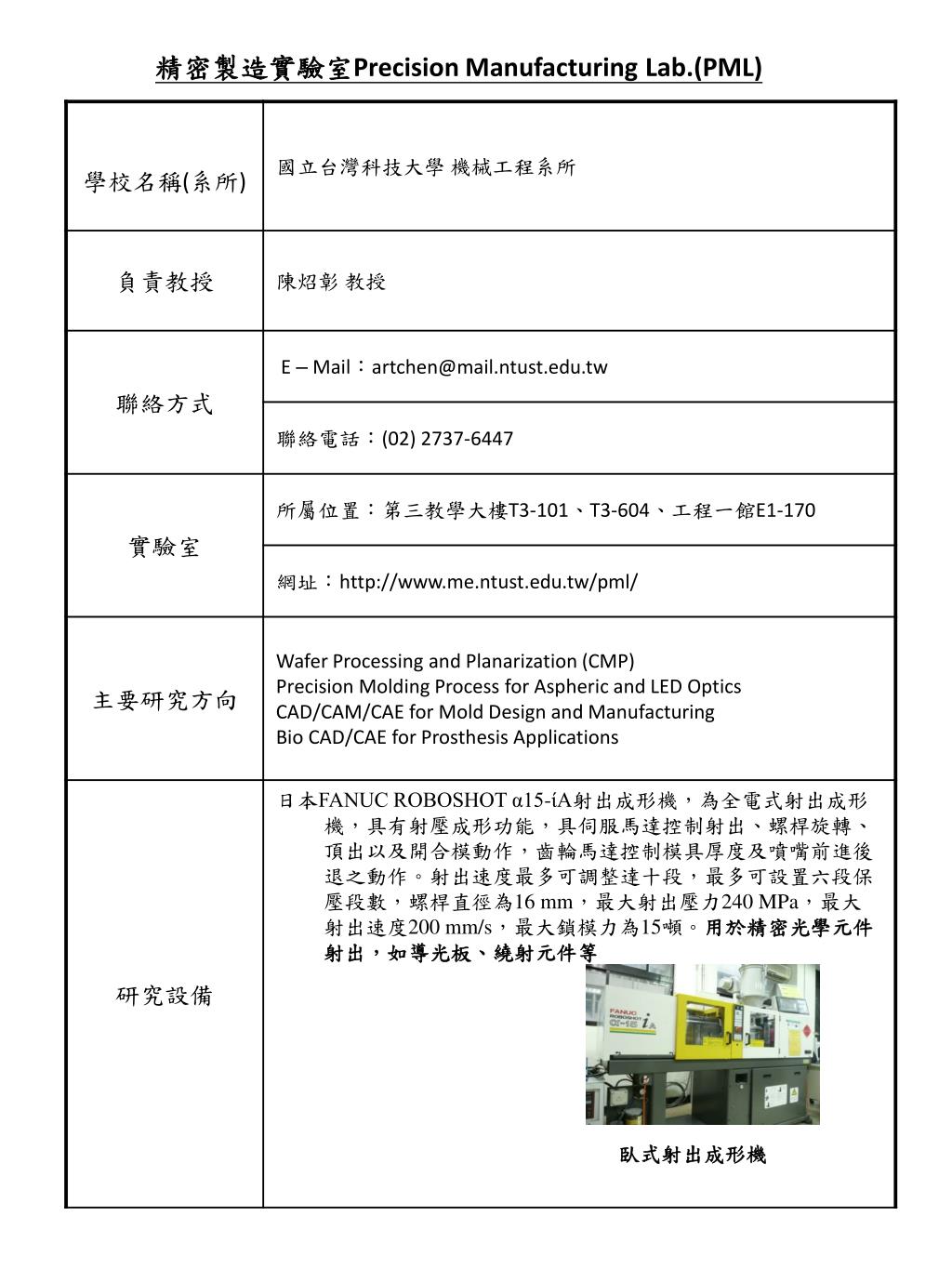

精密製造實驗室 Precision Manufacturing Lab.(PML). 臥式射出成形機. 直立式射出成形機. 拋光機. 粒徑分析儀. 影像光彈儀. Molding : 射出成形之可取料料管與螺桿設計 主要研究成果有下列項目 : 1. 可取料料管設計與研發(中華民國發明專利申請案號 88122974 )。 2. 料管中纖維排向與螺桿設計參數之關係。 非球面鏡片模具與模仁加工誤差分析設計

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '精密製造實驗室 Precision Manufacturing Lab.(PML)' - libitha


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

直立式射出成形機

拋光機

粒徑分析儀

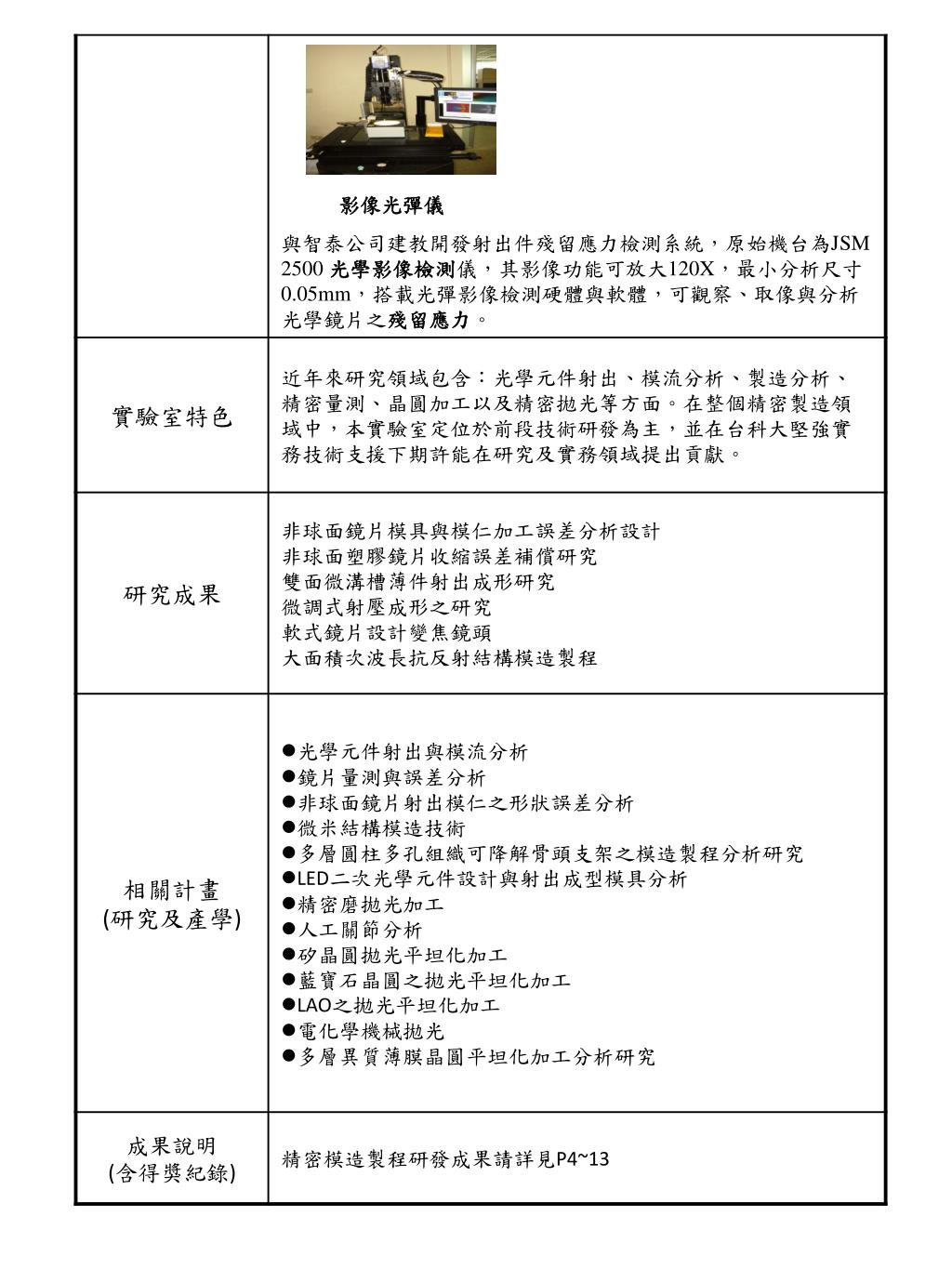

slide4

Molding :

  • 射出成形之可取料料管與螺桿設計
  • 主要研究成果有下列項目:
  • 1.可取料料管設計與研發(中華民國發明專利申請案號88122974)。
  • 2.料管中纖維排向與螺桿設計參數之關係。
  • 非球面鏡片模具與模仁加工誤差分析設計
  • 此部份研究係針對非球面鏡片模具之加工形狀誤差以模擬退火法(Simulated Annealing,SA)及NURBS 曲線和曲面方法求估算。由於非球面鏡模具製作及量測不易,同時射出成形要求嚴格,加上厚度變化問題,一直是國內技術瓶頸所在,研究成果已在國內外研討會發表,目前正在研發射出成形收縮率與非球面模仁之加工誤差之關係。
  • 連接器模具設計
  • 此部份研究係針對連接器模具之射出成形精度以及模流分析作回饋補償分析收縮翹曲方法。由於連接器射出成形模具製作及精度控制不易,同時在產品內含有金屬端子之射出成形,加上厚度變化問題,且尺寸要求嚴格,一直是國內技術瓶頸所在,已協助合作廠商建立模流分析應用在連接器之相關技術。
  • 模具冷卻速度對微射出成形影響研究
  • 本研究完成含銅模仁(如圖1-1)與矽模仁(如圖1-2)之微溝槽射出成形技術研發,除模具設計外並考慮模具冷卻速度對微溝槽射出成形之影響。並且運用模流分析軟體分析微溝槽之成形,如圖1-3 所示。圖1-4為白光干涉儀所量測之33μm寬度之微溝槽充填成品及微溝槽充填之計算方式。圖9-5 是階梯式微溝槽示意圖及單晶矽晶圓以光蝕刻所製作的階梯式微溝槽,此部份成果已發表為研討會論文。

圖1-1 含微溝槽之銅模仁

slide5

圖1-2 含微溝槽之矽模仁

圖1-3 50μm寬度之微溝槽在不同模溫下的成形

圖1-4 33μm寬度之微溝槽充填成形

slide6

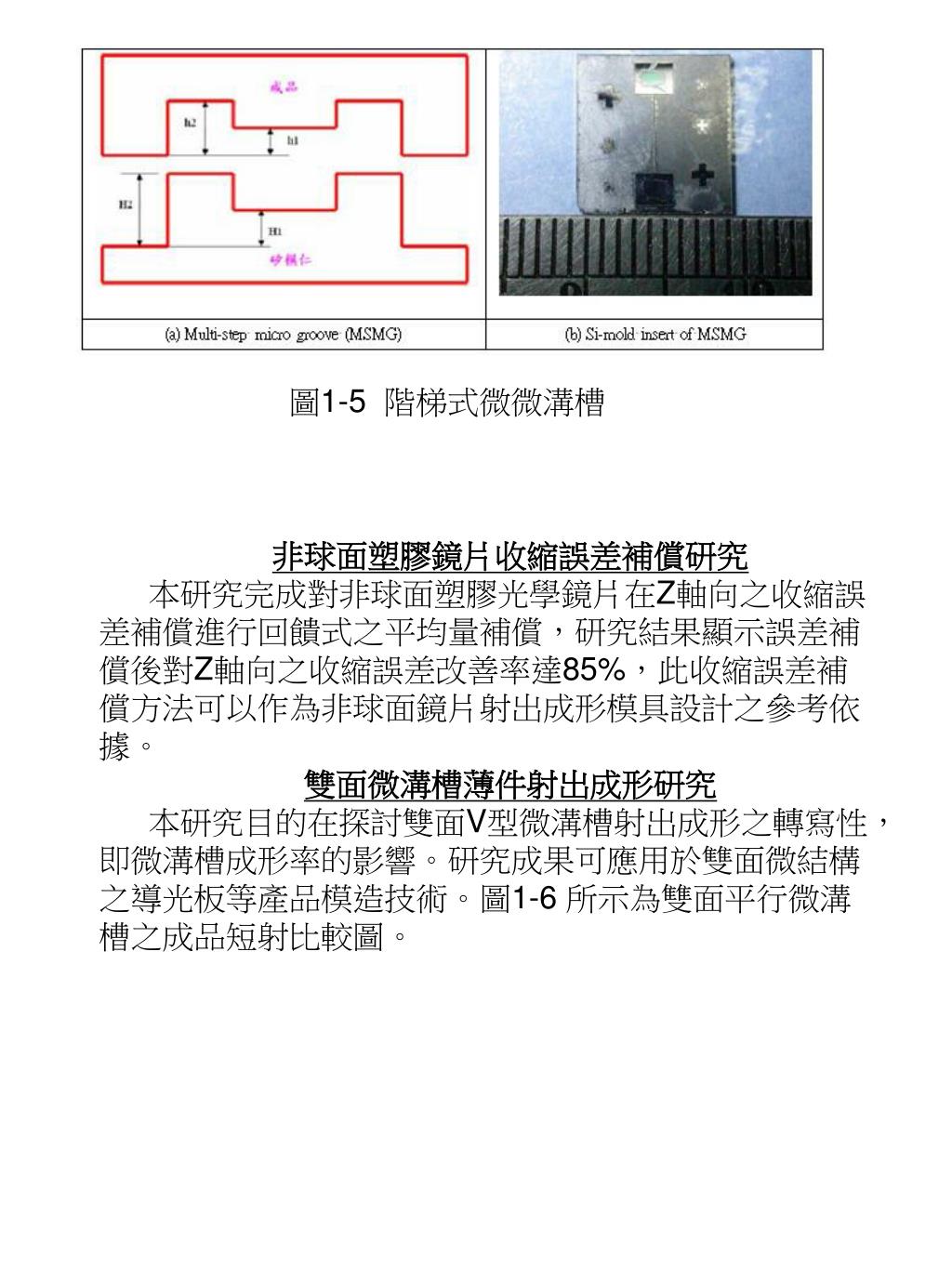

圖1-5 階梯式微微溝槽

非球面塑膠鏡片收縮誤差補償研究

本研究完成對非球面塑膠光學鏡片在Z軸向之收縮誤差補償進行回饋式之平均量補償,研究結果顯示誤差補償後對Z軸向之收縮誤差改善率達85%,此收縮誤差補償方法可以作為非球面鏡片射出成形模具設計之參考依據。

雙面微溝槽薄件射出成形研究

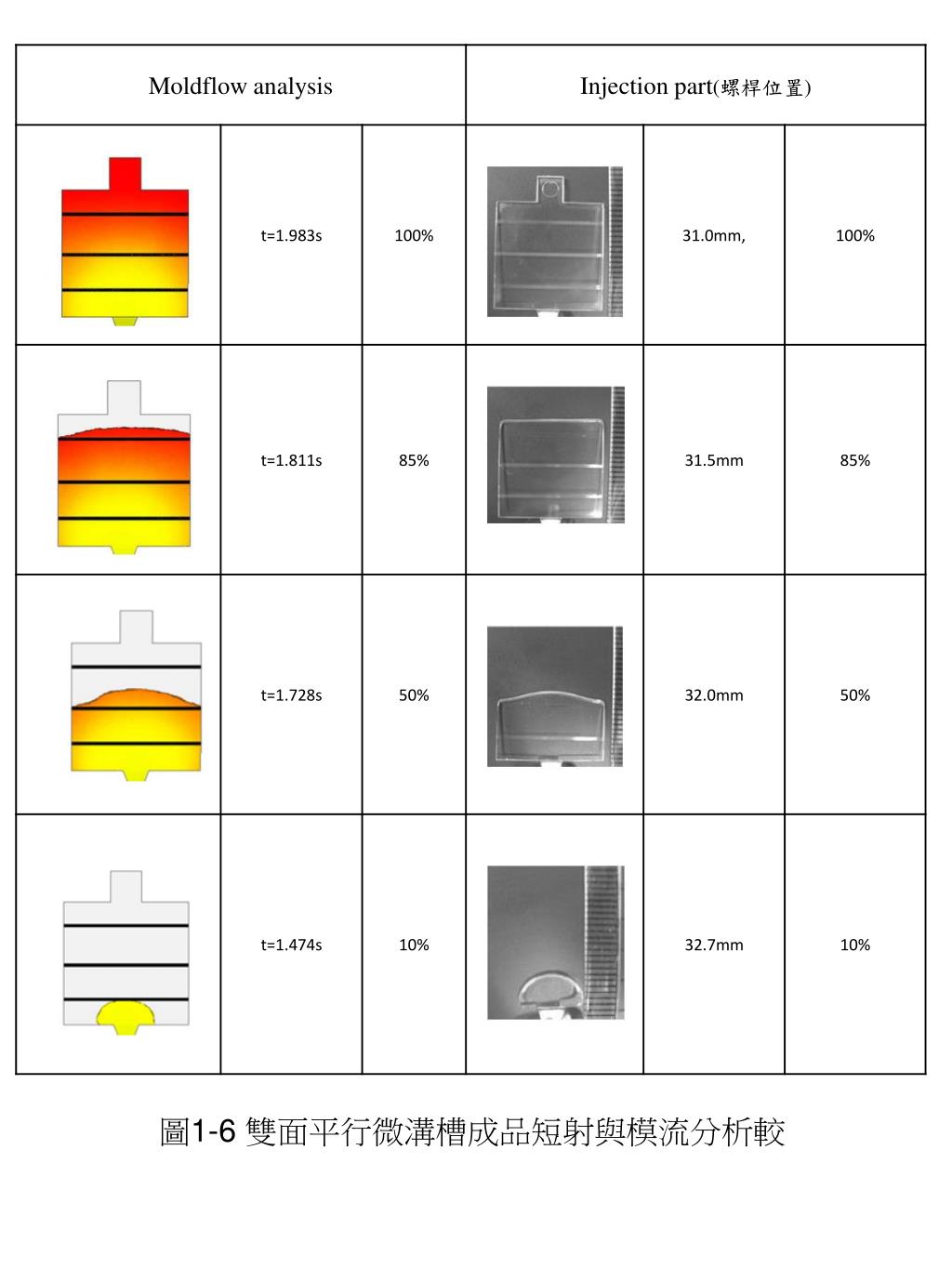

本研究目的在探討雙面V型微溝槽射出成形之轉寫性,即微溝槽成形率的影響。研究成果可應用於雙面微結構之導光板等產品模造技術。圖1-6 所示為雙面平行微溝槽之成品短射比較圖。

slide8

微調式射壓成形之研究

針對精密光學元件之非球面繞射鏡片模造技術研發微調式射出壓縮成型(Micro Injection Compression Molding,μ-ICM)模具設計與實驗測試成形參數之影響,建立多尺度精密模造成形(Multi-scale precision molding,MSPM)技術。圖1-7 為微調式射壓模具之設計,而圖1-8 為微調式射壓成型成品圖,目前已完成相關模具設計與實驗驗證,研究成果已投稿至APCOM2007。

可微調式射壓成形技術(μ-Injection Compression Molding,μ-ICM),研究之結論如下:

1.由球面鏡之結果可發現,射壓成形與微射壓成形製程改善鏡片之重量,使成品重量提高,亦即成品密度增加。

2.由射出成形、射壓成形及微射壓成形射出球面鏡之曲面光彈實驗結果,發現射壓成形與微射壓成形可改善鏡片之變形情形。

3.菲涅耳鏡片之成品,其模流分析之3D solid 充填結果與實際進行射出成形短射實驗之流動波前比對相近。

4.微射壓成形較傳統射出成形以及射壓成形對微溝槽之成形性有較佳之複製轉寫高度。

5.在微射壓成形製程中,微溝槽之成形性受模溫影響最大,第二段微壓縮行程及第二段微壓縮時間次之。

6.在確認實驗中,經變異數分析後之微溝槽成形率預測值與實際實驗值誤差僅有0.54%。

圖1-7 微調式射出壓縮成型光學繞射鏡片初步模具設計圖

圖1-8 微調式射出壓縮成型成品圖

slide9

軟式鏡片設計變焦鏡頭

以PDMS製作軟式鏡片,目前完成與製作設計相關變焦鏡頭,如圖1-9所示,並已獲得中華民國及美國發明專利。

主要分為光欄、外層保護鏡片、外套筒、固定環、BK7玻璃鏡片、內部支撐套環、PDMS 軟鏡片及氣壓迴路接頭等。

本研究使用氣壓當控制源,設計上必須考慮到是否會有漏氣之可能,因此於BK7玻璃鏡片與外套筒交接處車了一條溝槽,利用O形密封橡膠環增加密閉性。內部支撐套筒主要用來侷限PDMS軟鏡片與BK7玻璃中心距離,與拘束PDMS軟鏡片在受氣壓後,鏡片是否會脫落與是否會漏氣。另外於外套筒與內部支撐套環鑽兩個M5螺絲孔供鎖氣壓迴路接頭。光欄部分主要限制進光量以及進光角度。焦距儀測試結果顯示以PDMS球面鏡片來取代變焦機構會得到較好變焦效果,於製程參數中以固化溫度100℃固化時間60分鐘較佳,其在0 ~ 0.02MPa焦距變化可以從33.44mm變化至39.717mm。而PDMS平面薄膜鏡片測試結果顯示,雖然鏡片曲率改變但是焦距變化較不明顯,此應為鏡片厚度與形狀關係所造成。

圖1-9 軟式鏡片變焦鏡頭與設計設計圖

結合多種用途的Homogenizer

原理主要是利用透鏡陣列將光束聚焦後分散(Split)成許多的小光束,而這些小光束會在設定距離之投影面上重疊(Overlap)在一起。用意在於所有的光源皆為不均勻光,如果我們欲達到輸出的結果為均勻的光,勢必要結合多項的光學元件,在此,結合了透鏡陣列、全反射結構及投影透鏡的功能,分別為準直器(Collimator)、光學均勻器(Homo- genizer)與投影透鏡(Projection lens)三項光學元件整合在一起,如圖1-10所示。

元件各結構說明如下:光線首先會透過前端的透鏡陣列結構將光能量分

slide10

散,之後在經由中間的全反射(Total Internal Reflection)結構將折射後角度過大的光線,反射成較小的光線角度,增加光效率,最後利用投影透鏡將光線投影到均勻投影面上。

本研究目的為設計與製造一光源之光學均勻器(Homogenizer),並探討不同的射出成形製程參數對於體積收縮、光軸高度收縮與光學均勻性之影響。結果如下幾點所示:

1.本研究成功驗證光學上之設計想法,並以射出成形技術製造出此光學均勻器。

2.由圓柱件之三維收縮實驗得知,增加保壓壓力可以獲得較佳的幾何外形尺寸,但會增加產品之殘留應力,增加冷卻時間反之。

3.射出實驗與模流收縮分析之結果一致,增加保壓壓力可降低體積之收縮,增加冷卻時間反之。

4.微溝槽成形性必須在70%以上,才能保有原光學設計特性

5.增加保壓壓力與冷卻時間有助於微溝槽成形性

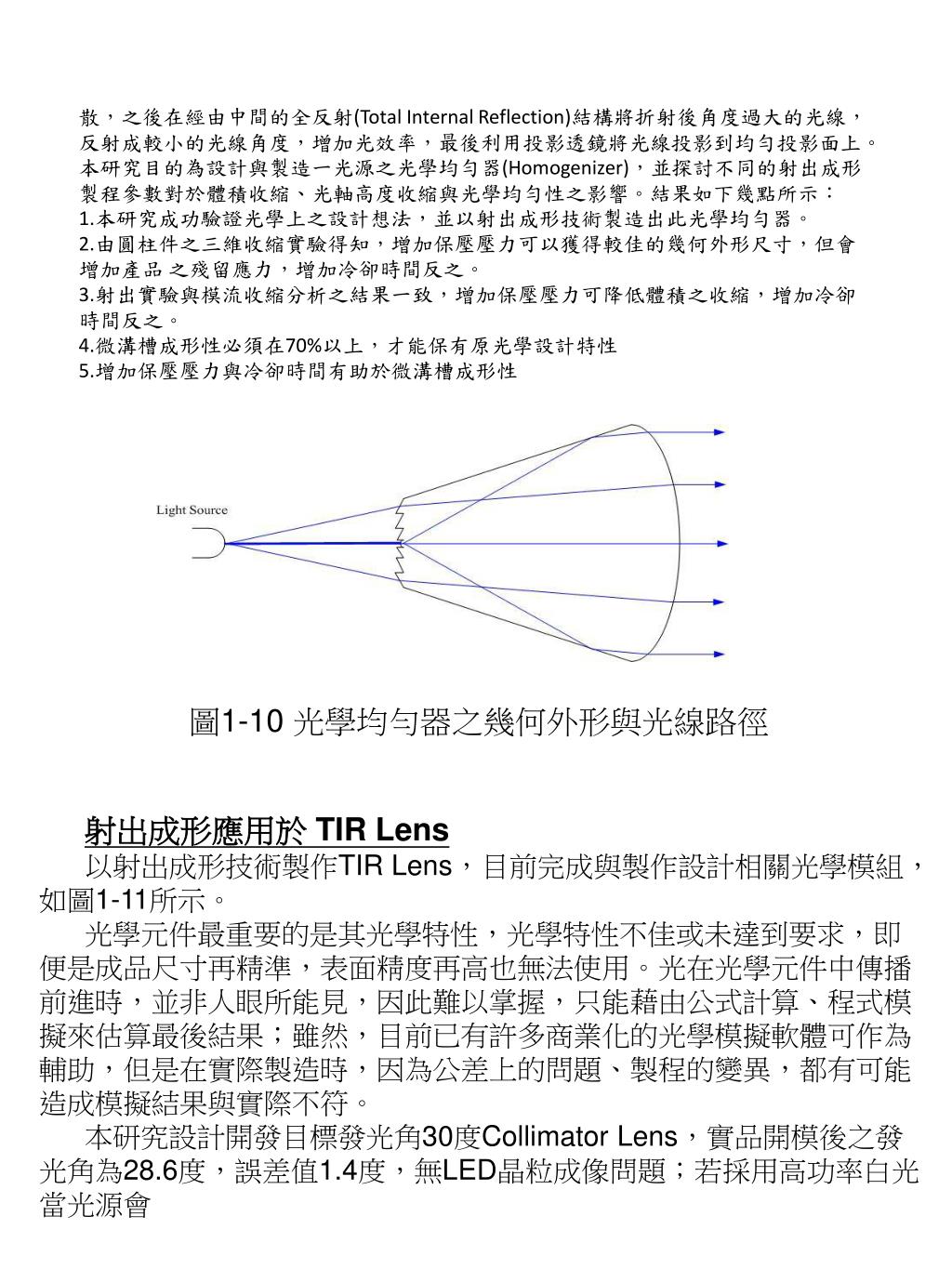

圖1-10 光學均勻器之幾何外形與光線路徑

射出成形應用於 TIR Lens

以射出成形技術製作TIR Lens,目前完成與製作設計相關光學模組,如圖1-11所示。

光學元件最重要的是其光學特性,光學特性不佳或未達到要求,即便是成品尺寸再精準,表面精度再高也無法使用。光在光學元件中傳播前進時,並非人眼所能見,因此難以掌握,只能藉由公式計算、程式模擬來估算最後結果;雖然,目前已有許多商業化的光學模擬軟體可作為輔助,但是在實際製造時,因為公差上的問題、製程的變異,都有可能造成模擬結果與實際不符。

本研究設計開發目標發光角30度Collimator Lens,實品開模後之發光角為28.6度,誤差值1.4度,無LED晶粒成像問題;若採用高功率白光當光源會

slide11

有黃圈問題,可將TIR Lens出光面進行噴砂技術來進行微結構隨機製作,打亂光線消除此現象。

Collimator Lens結合合適的高功率LED光源,可將其應用於建築照明,例如牆面藝術的大面積照明與高亮度手電筒…等,都可應用此Collimator Lens光學元件,如圖1-12所示。且根據不同光學商品所需的配光曲線來設計不同發光角度的Collimator Lens。成果發表展示為Collimator Lens成形元件將與高功率LED光原結合並組裝作為實際照明使用。

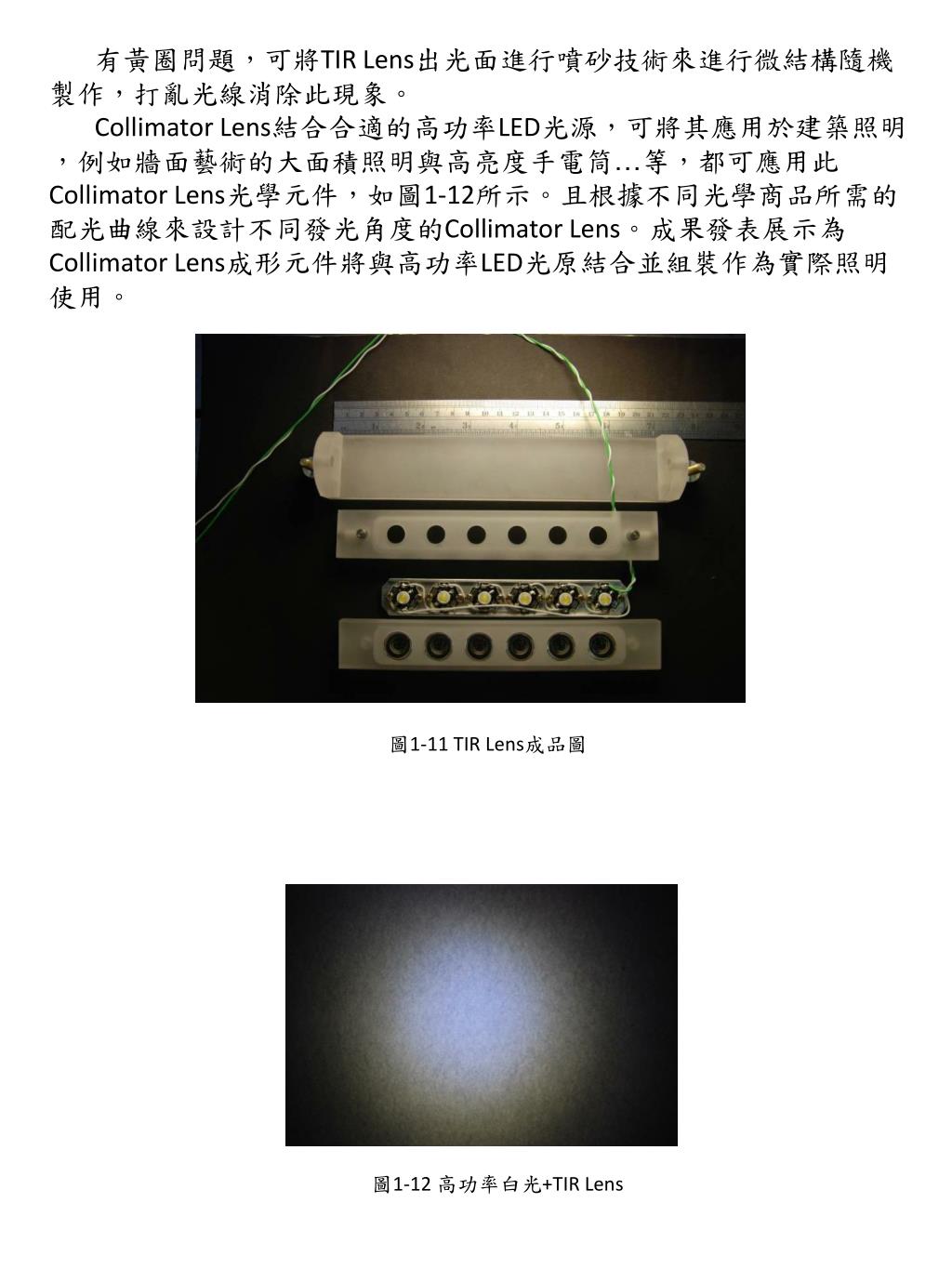

圖1-11 TIR Lens成品圖

圖1-12 高功率白光+TIR Lens

slide12

鍍鋁矽晶圓之多孔質陽極氧化鋁結構製作大面積抗反射結構鍍鋁矽晶圓之多孔質陽極氧化鋁結構製作大面積抗反射結構

首先以等效介質理論(Effective Medium Theory, EMT)、等效折射率理論(Effective Refractive Index Theory)及多層膜干涉理論(Multi-LayerInterference Film)建立次波長微奈米結構之光學設計方法,估算反射率及穿透率理論值,並利用多孔質陽極氧化鋁(Porous Anodic Alumina, 簡稱PAA)模板法以2 吋及4 吋鍍鋁矽晶圓(Wafer Based Aluminum)為基板,製作大面積 (直徑100mm)之漸進式抗反射結構(Gradient Index Anti-reflection Structure)PAA 模板如圖1-13所示,其孔洞結構之大徑為120nm、小徑為63nm、間距為146nm 和高度為302nm,再以反向模造(Reverse Molding, RVM)法將4 吋PAA 模板製作聚甲基丙烯酸甲脂(Polymethylmethacrylate, PMMA)材料上,所得到大面積抗反射鏡片(Anti-Reflection Lens, AR Lens)之次波長結構之大徑117nm、小徑為63nm、間距為146nm 和高度為272nm如圖1-14所示,此大面積抗反射鏡片於波長400nm~700nm 區段可提升穿透率2%~2.5%,並降低反射率3%~3.5%,於PMMA 材料添加次波長結構後,可將太陽能電池之發電效率提升2.2%;其接觸角從無結構PMMA 之70.54° 提升至90.66 °,增加了疏水性如圖1-15所示,此研究未來可應用於太陽能電池模組表面改質及顯示器螢幕之抗反射應用等產業。

圖1-13 PAA4”_27863 模板(a)上視與(b)剖視圖

圖1-14(a)PAA4”_31063 模板、(b)AR4”_27863 模板之SEM 圖
