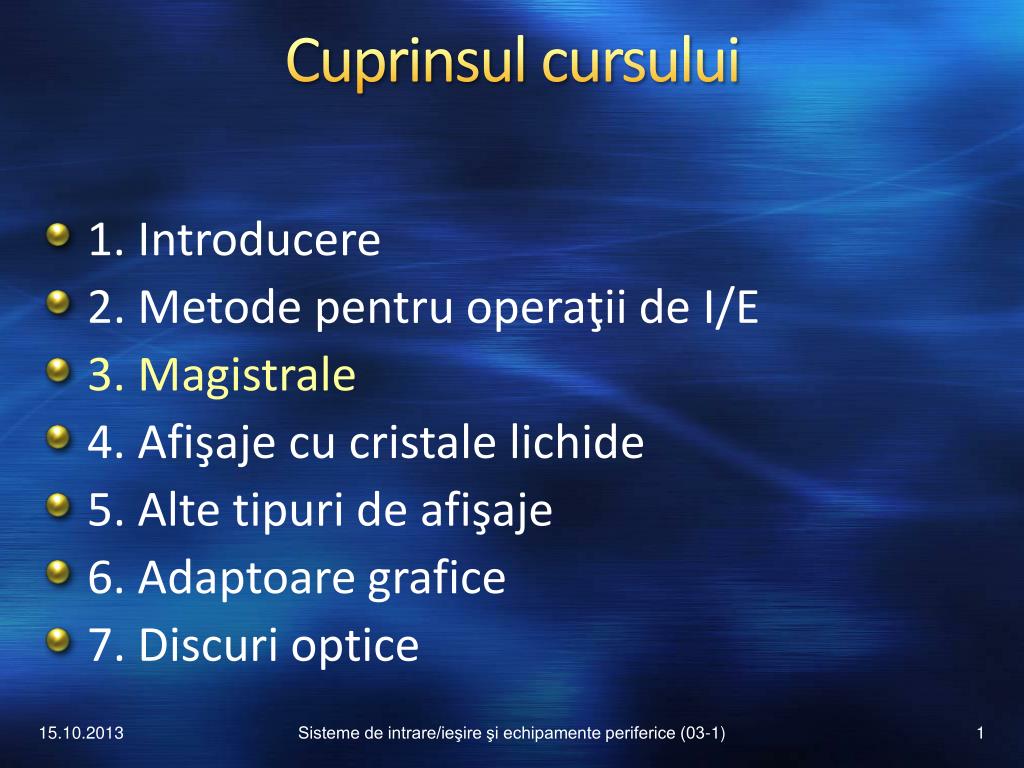

  1. Cuprinsul cursului • 1. Introducere • 2. Metode pentru operaţii de I/E • 3. Magistrale • 4. Afişaje cu cristale lichide • 5. Alte tipuri de afişaje • 6. Adaptoare grafice • 7. Discuri optice Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  2. 3. Magistrale • Introducere • Consideraţii electrice • Sincronizarea transferurilor de date • Arbitrajul de magistrală • Magistrala VME • Magistrale locale • Magistrala PCI • Variante ale magistralei PCI • Magistrale seriale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  3. Introducere (1) • Magistrale: căi electrice de transmitere a semnalelor între diferite module ale unui sistem de calcul • În cadrul sistemelor de calcul există mai multe magistrale diferite: • O magistrală sistem pentru conectarea UCP la memorie • Una sau mai multe magistrale de I/E pentru conectarea perifericelor la UCP Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  4. Introducere (2) Magistrale într-un sistem de calcul Sisteme de intrare/ieşire şi echipamente periferice (03-1)

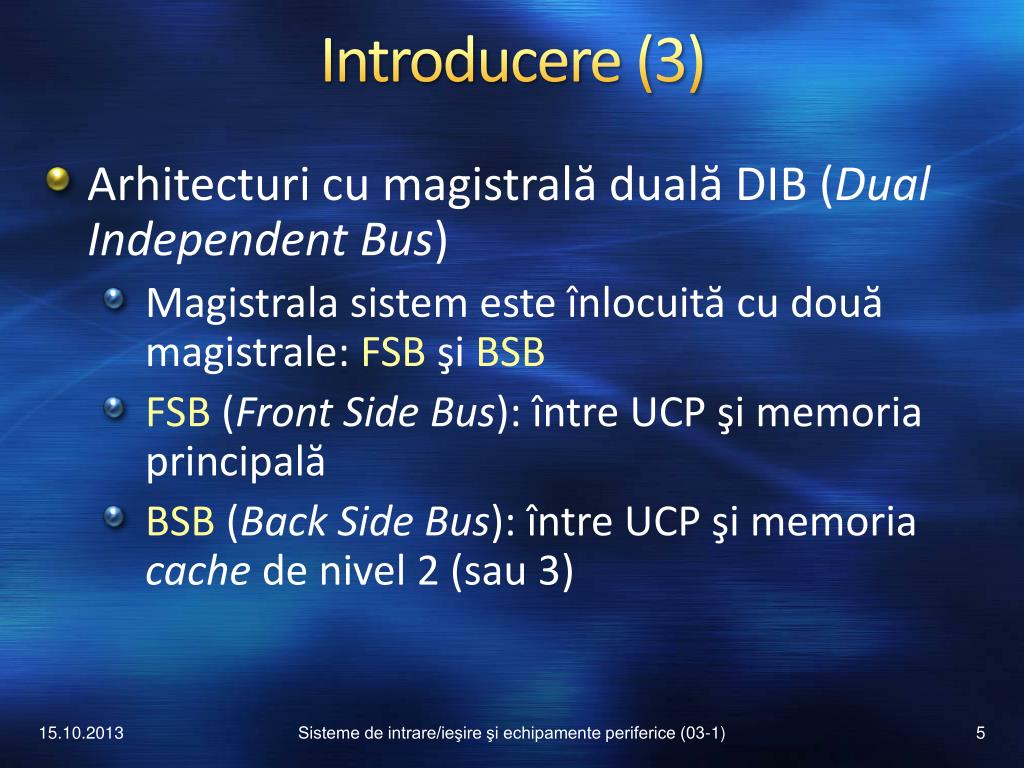

  5. Introducere (3) • Arhitecturi cu magistrală duală DIB (Dual Independent Bus) • Magistrala sistem este înlocuită cu două magistrale: FSB şi BSB • FSB (Front SideBus): între UCP şi memoria principală • BSB (BackSideBus): între UCP şi memoria cache de nivel 2(sau 3) Sisteme de intrare/ieşire şi echipamente periferice (03-1)

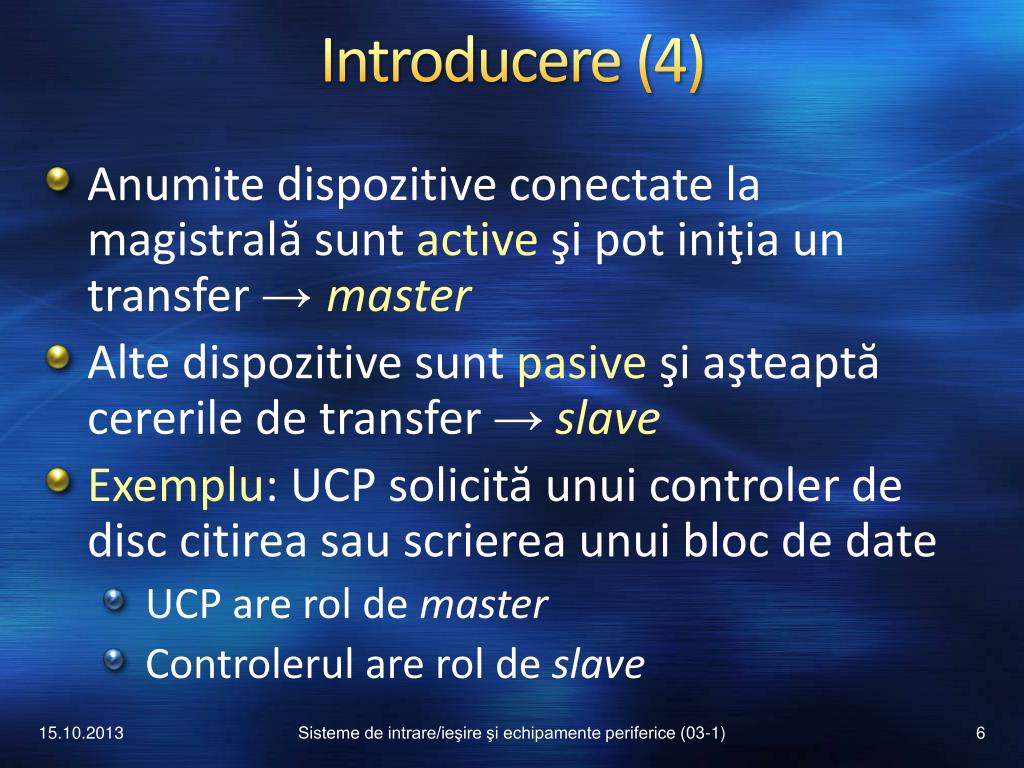

  6. Introducere (4) • Anumite dispozitive conectate la magistrală sunt activeşi pot iniţia un transfer→ master • Alte dispozitive sunt pasiveşi aşteaptă cererile de transfer→slave • Exemplu: UCP solicită unui controler de disc citirea sau scrierea unui bloc de date • UCP are rol de master • Controlerul are rol de slave Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  7. 3. Magistrale • Introducere • Consideraţii electrice • Sincronizarea transferurilor de date • Arbitrajul de magistrală • Magistrala VME • Magistrale locale • Magistrala PCI • Variante ale magistralei PCI • Magistrale seriale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  8. Consideraţii electrice (1) • Proiectarea unor magistrale performante necesită minimizarea unor fenomene electrice nedorite • Determină scăderea fiabilităţii sistemelor • Cele mai importante: reflexiile de semnal • Reflexiile de semnal sunt determinate de discontinuităţile impedanţelor: conectori, încărcări capacitive, treceri între diferite straturi ale plăcilor Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  9. Consideraţii electrice (2) • Reflexiile de semnal determinăoscilaţii ale tensiunii şi curentului • Pentru eliminarea reflexiilor de semnal trebuie să se utilizeze terminatori de magistrală • Terminatori: • Pasivi (rezistivi) • Activi • Terminatorii rezistivi se pot conecta în serie sau în paralel Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  10. Consideraţii electrice (3) • Terminator serie • În cazul ideal: Rs+ Zs= Z0 Zs– impedanţa sursei Z0– impedanţa caracteristică a liniei Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  11. Consideraţii electrice (4) • Terminator paralel • Se plasează o rezistenţă la capătul receptor  divizor • Rezistenţa echivalentă Re trebuie să fie egală cu impedanţa caracteristică a liniei Z0 • Se poate utiliza pentru magistralele bidirecţionale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

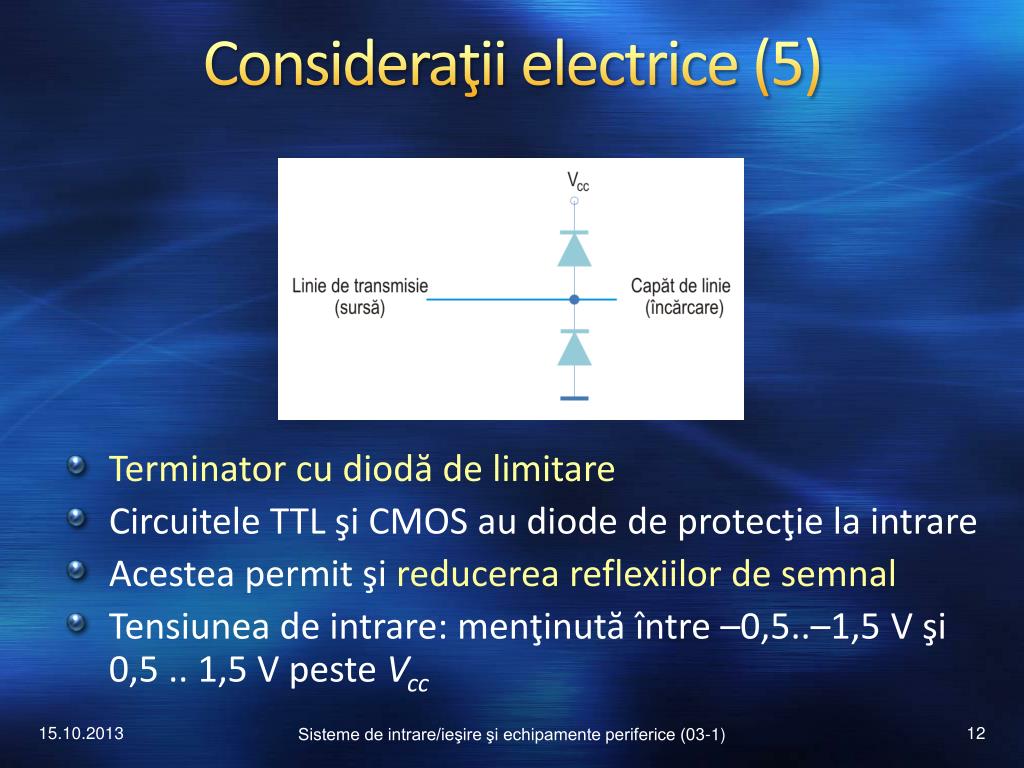

  12. Consideraţii electrice (5) • Terminator cu diodă de limitare • Circuitele TTL şi CMOS au diode de protecţie la intrare • Acestea permit şi reducerea reflexiilor de semnal • Tensiunea de intrare: menţinută între –0,5..–1,5 V şi 0,5 .. 1,5 V peste Vcc Sisteme de intrare/ieşire şi echipamente periferice (03-1)

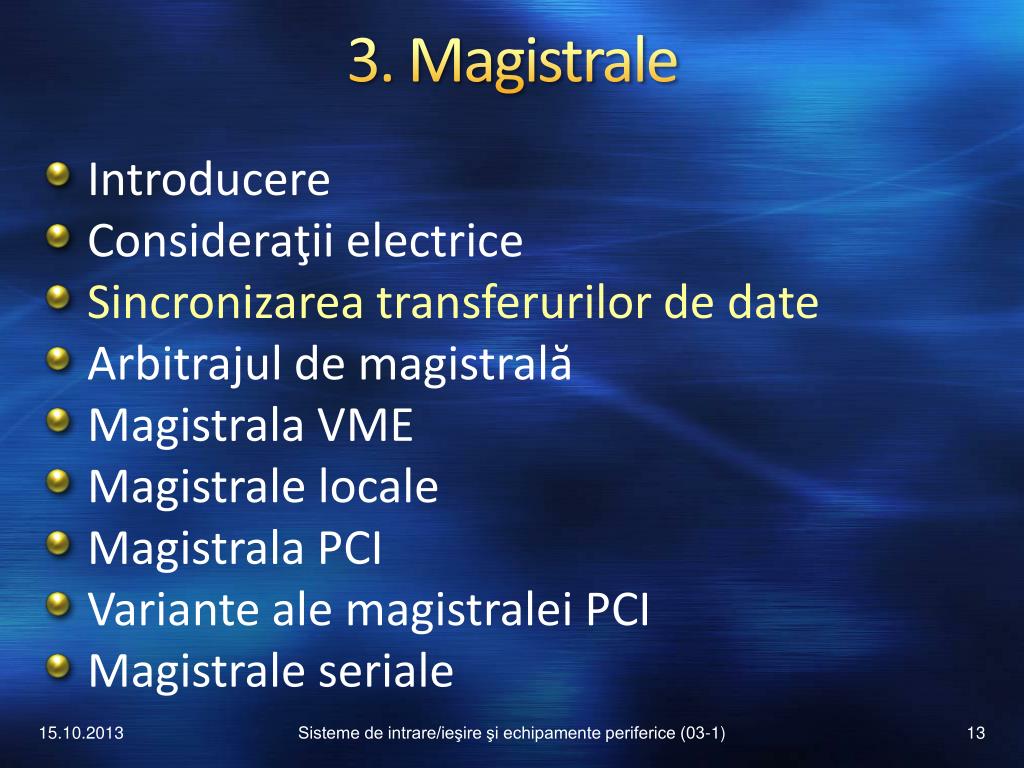

  13. 3. Magistrale • Introducere • Consideraţii electrice • Sincronizarea transferurilor de date • Arbitrajul de magistrală • Magistrala VME • Magistrale locale • Magistrala PCI • Variante ale magistralei PCI • Magistrale seriale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  14. Sincronizarea transferurilor de date • Sincronizarea transferurilor de date • Magistrale sincrone • Magistrale asincrone Sisteme de intrare/ieşire şi echipamente periferice (03-1)

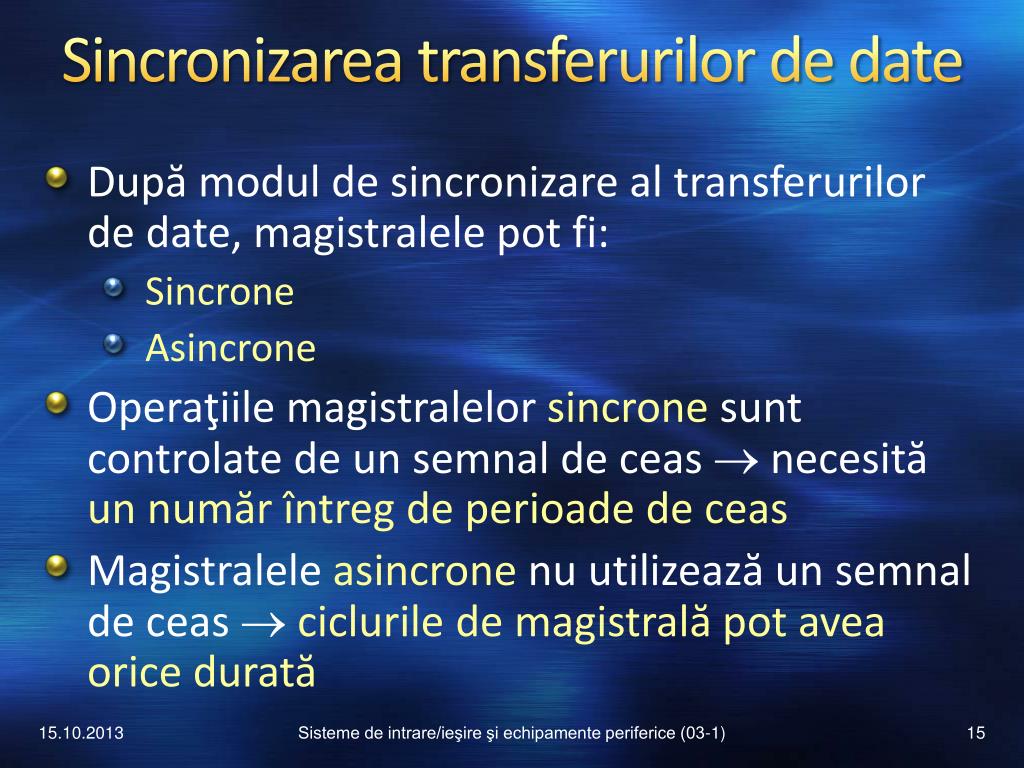

  15. Sincronizarea transferurilor de date • După modul de sincronizare al transferurilor de date, magistralele pot fi: • Sincrone • Asincrone • Operaţiile magistralelor sincrone sunt controlate de un semnal de ceas necesităun număr întreg de perioade de ceas • Magistralele asincrone nu utilizează un semnal de ceasciclurile de magistrală pot avea orice durată Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  16. Sincronizarea transferurilor de date • Sincronizarea transferurilor de date • Magistrale sincrone • Magistrale asincrone Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  17. Magistrale sincrone (1) • Fiecare cuvânt este transferat pe durata unui număr întreg de cicluri de ceas • Durata este cunoscută atât de unitatea sursă, cât şi de cea destinaţie sincronizare • Sincronizarea: • Conectarea ambelor unităţi la un semnal de ceas comun distanţe scurte • Utilizarea unor semnale de ceas separate pentru fiecare unitatetrebuie transmise semnale de sincronizare în mod periodic Sisteme de intrare/ieşire şi echipamente periferice (03-1)

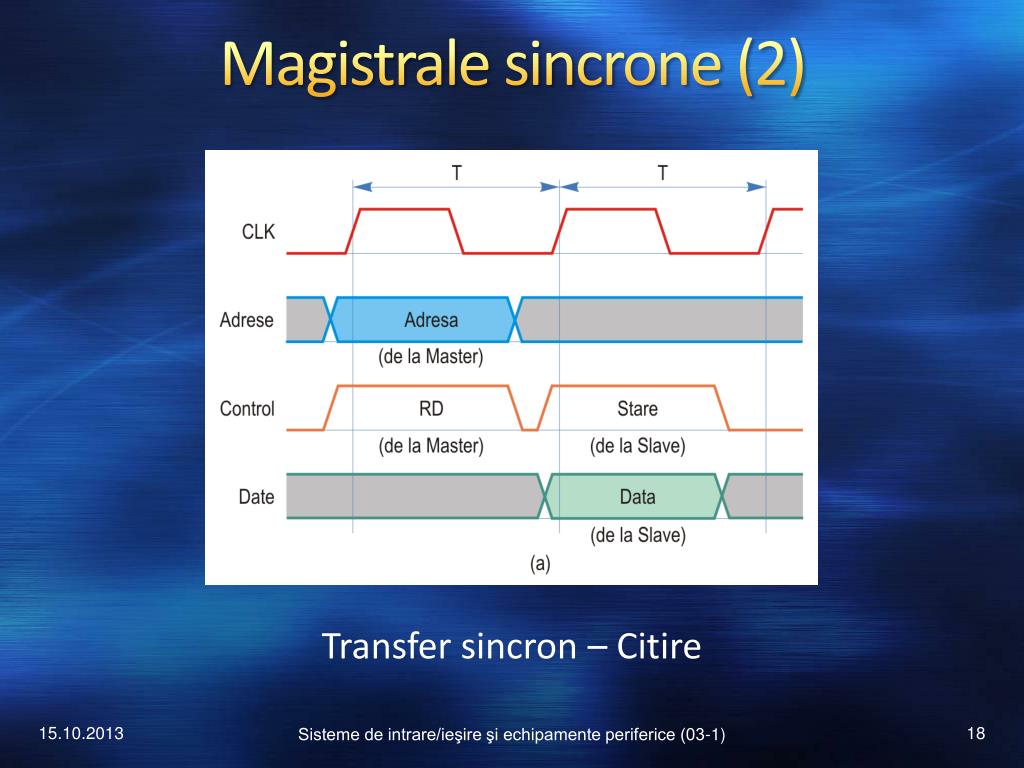

  18. Magistrale sincrone (2) Transfer sincron – Citire Sisteme de intrare/ieşire şi echipamente periferice (03-1)

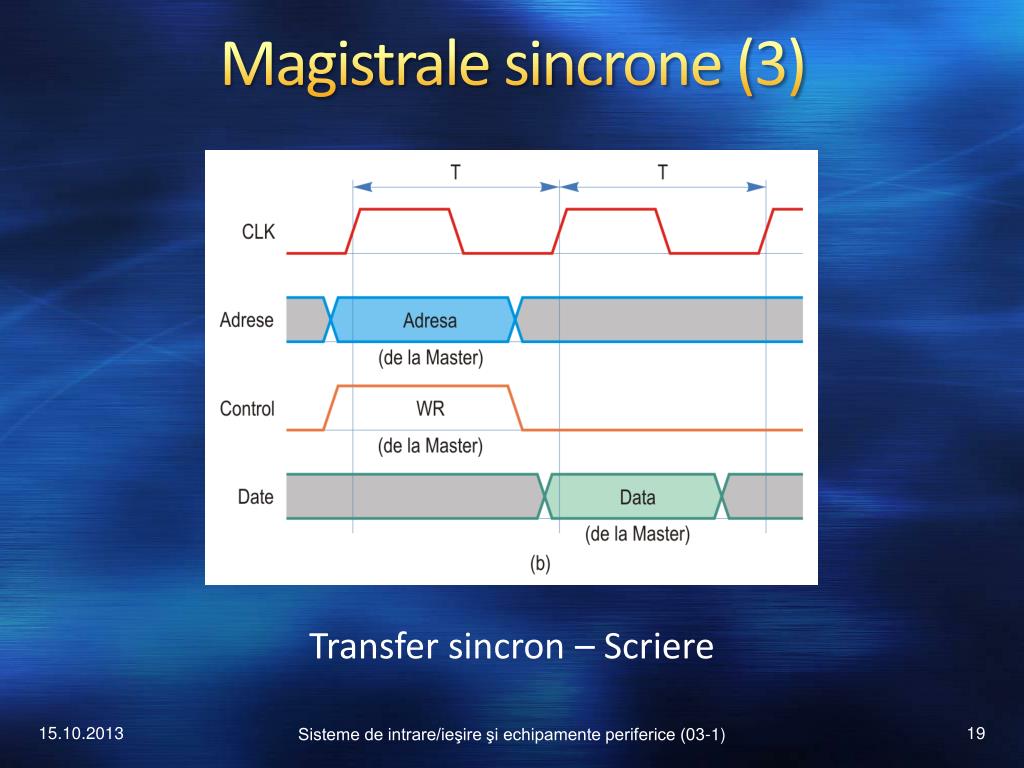

  19. Magistrale sincrone (3) Transfer sincron – Scriere Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  20. Magistrale sincrone (4) • Cerinţa ca unitatea slave să răspundă în următorul ciclu de ceas poate fi eliminată • Se introduce un semnal de control suplimentarACK sau WAIT, controlat de unitatea slave • Semnalul este activat doar atunci când unitatea slave a terminat transferul datelor • Unitatea master aşteaptă până când recepţionează semnalul ACK sau WAITse introducstări de aşteptare Sisteme de intrare/ieşire şi echipamente periferice (03-1)

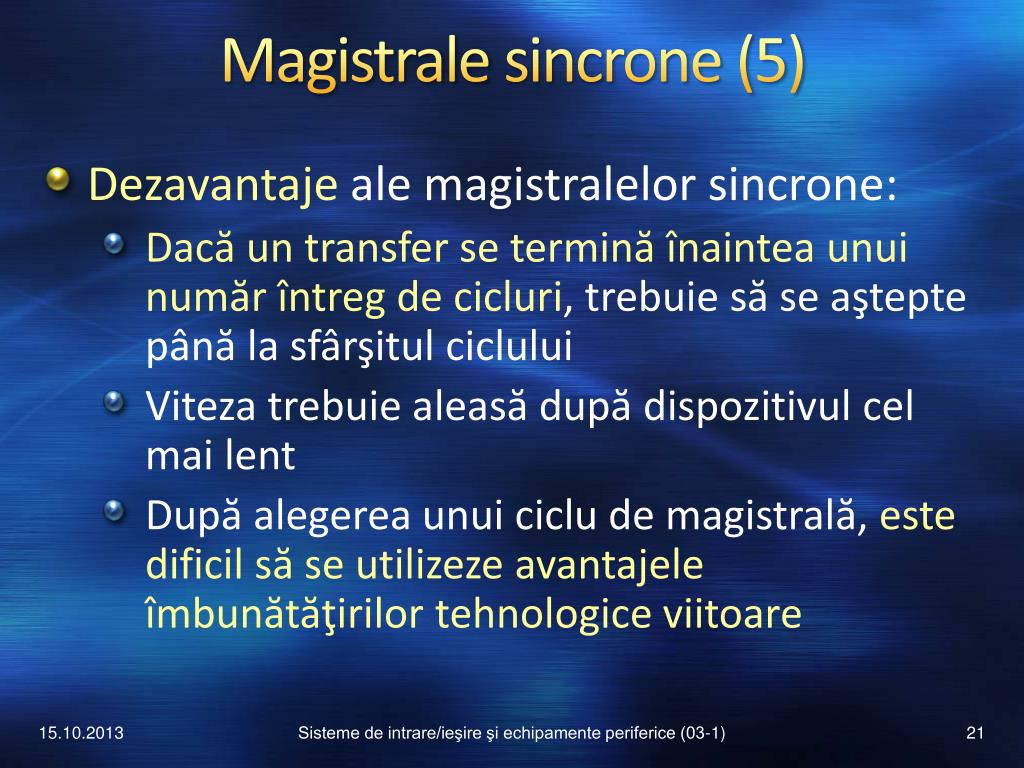

  21. Magistrale sincrone (5) • Dezavantaje ale magistralelor sincrone: • Dacă un transfer se termină înaintea unui număr întreg de cicluri, trebuie să se aştepte până la sfârşitul ciclului • Viteza trebuie aleasă după dispozitivul cel mai lent • După alegerea unui ciclu de magistrală, este dificil să se utilizeze avantajele îmbunătăţirilor tehnologiceviitoare Sisteme de intrare/ieşire şi echipamente periferice (03-1)

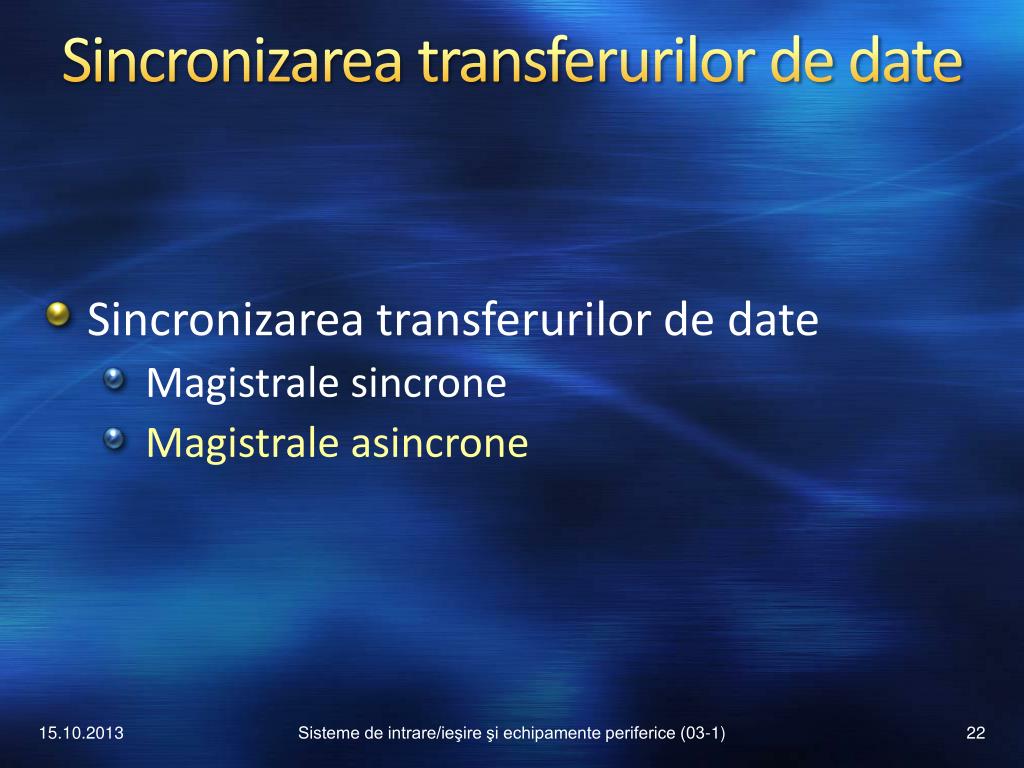

  22. Sincronizarea transferurilor de date • Sincronizarea transferurilor de date • Magistrale sincrone • Magistrale asincrone Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  23. Magistrale asincrone (1) • O magistrală asincronă eliminădezavantajele magistralelor sincrone • În locul semnalului de ceas se utilizeazăsemnale de control suplimentareşi un protocol logic între unităţi (sursă, destinaţie) • Protocolul poate fi: • Unidirecţional – semnalele de sincronizare sunt generate de una din cele două unităţi • Bidirecţional – ambele unităţi generează semnale de sincronizare Sisteme de intrare/ieşire şi echipamente periferice (03-1)

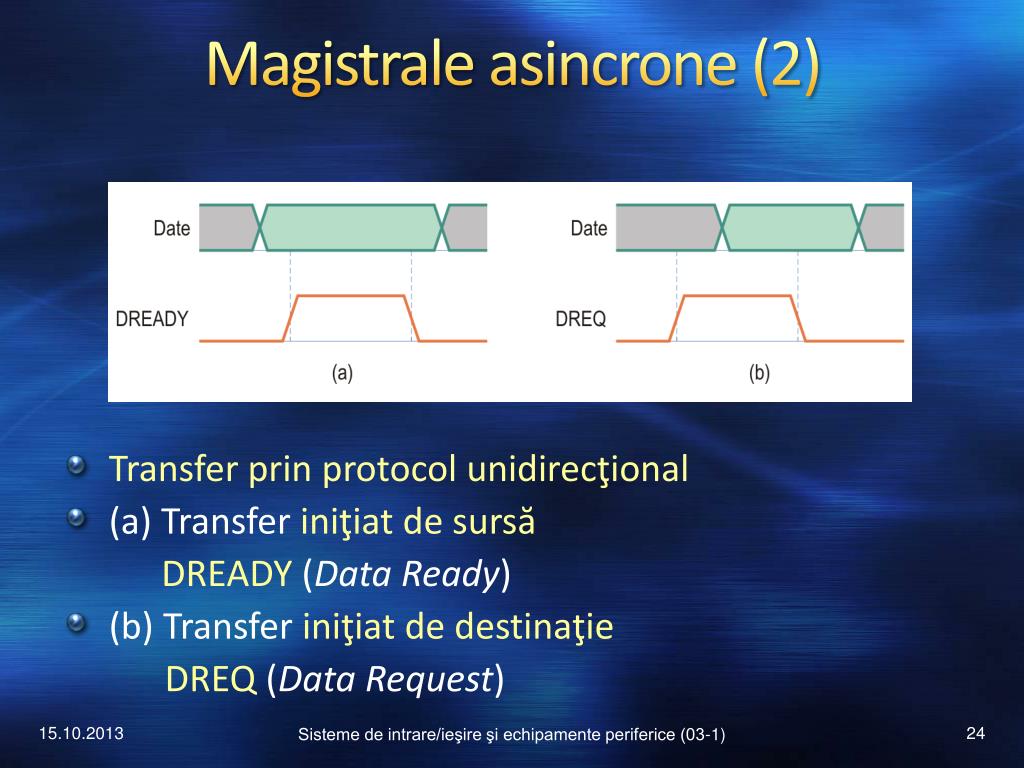

  24. Magistrale asincrone (2) • Transfer prin protocol unidirecţional • (a) Transfer iniţiat de sursă DREADY(Data Ready) • (b) Transfer iniţiat de destinaţie DREQ(Data Request) Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  25. Magistrale asincrone (3) • Semnalele DREADYşi DREQpot fi utilizate pentru: • Transferul datelor de la unitatea sursă pe magistrală • Încărcarea datelor de pe magistrală de către unitatea destinaţie • Semnale de strob • Exemplu: Sursa generează un cuvânt de date în mod asincron şi îl plasează într‑un registru buffer Sisteme de intrare/ieşire şi echipamente periferice (03-1)

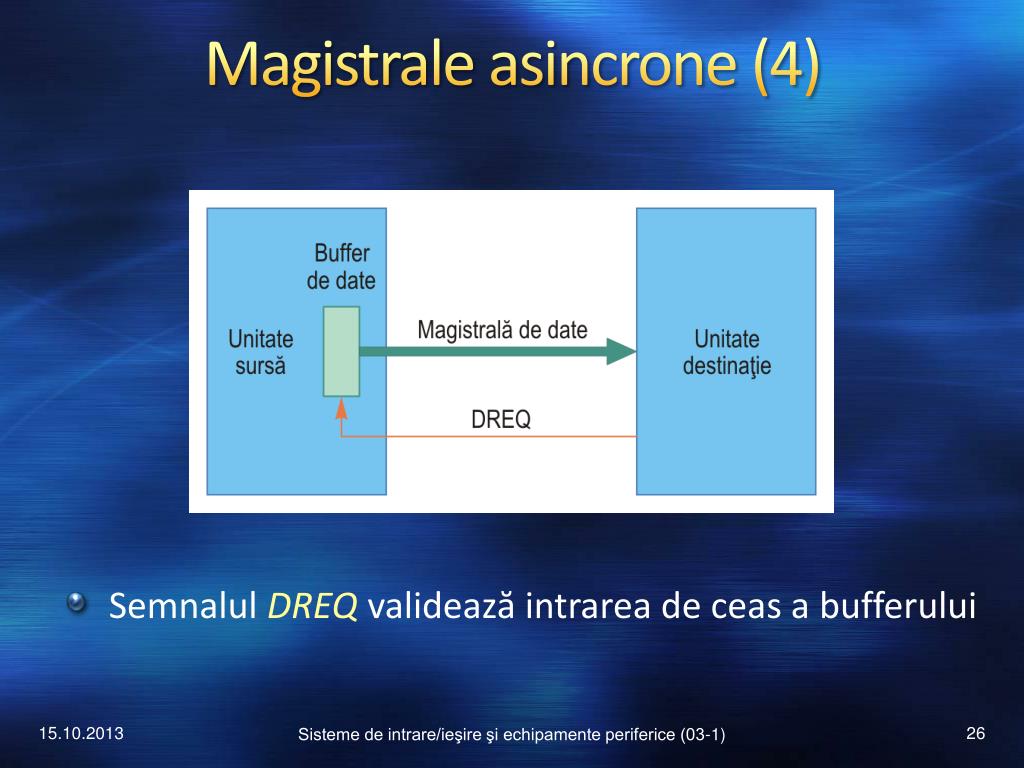

  26. Magistrale asincrone (4) • Semnalul DREQ validează intrarea de ceas a bufferului Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  27. Magistrale asincrone (5) • Dezavantajul protocolului unidirecţional: nu permite verificarea terminării cu succes a transferului • Exemplu: Într‑un transfer iniţiat de sursă, aceasta nu are confirmarea recepţiei datelor de către destinaţie • Soluţia: introducerea unui semnal de confirmareACK (Acknowledge) protocol bidirecţional Sisteme de intrare/ieşire şi echipamente periferice (03-1)

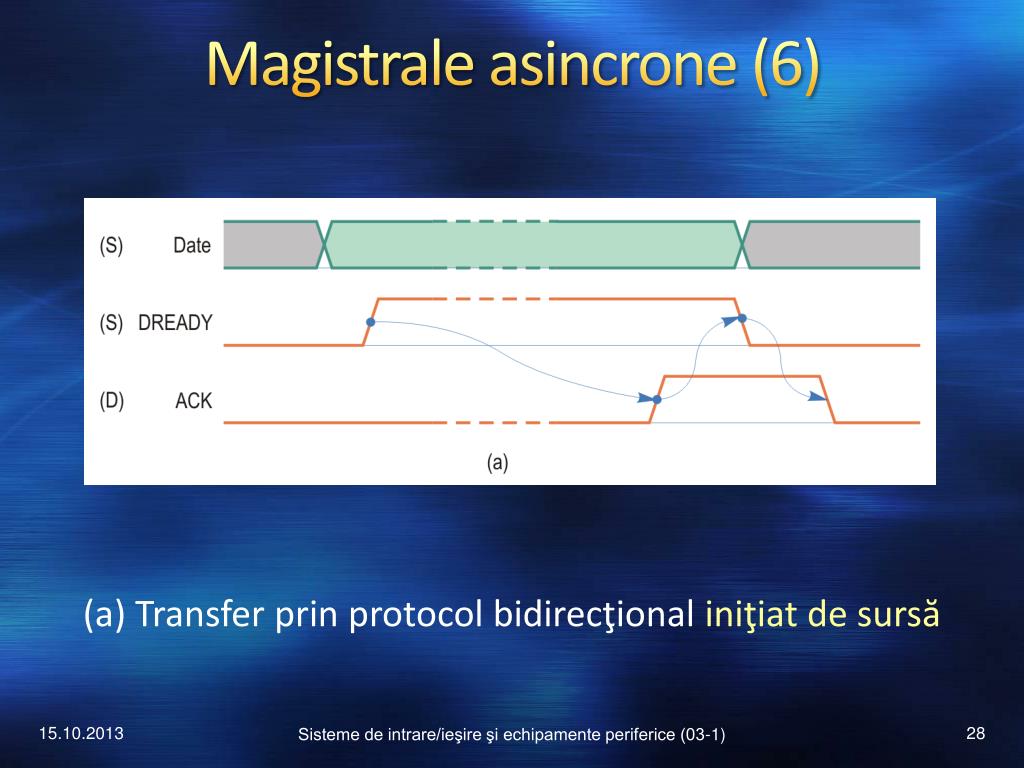

  28. Magistrale asincrone (6) (a) Transfer prin protocol bidirecţional iniţiat de sursă Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  29. Magistrale asincrone (7) (b) Transfer prin protocol bidirecţional iniţiat de destinaţie Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  30. Magistrale asincrone (8) Operaţie de citire din memorie utilizând o magistrală asincronă Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  31. Magistrale asincrone (9) • MSYN(MasterSynchronization) • SSYN(Slave Synchronization) • Protocol cu intercondiţionare totală: fiecare acţiune este condiţionată de o acţiune anterioară Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  32. 3. Magistrale • Introducere • Consideraţii electrice • Sincronizarea transferurilor de date • Arbitrajul de magistrală • Magistrala VME • Magistrale locale • Magistrala PCI • Variante ale magistralei PCI • Magistrale seriale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  33. Arbitrajul de magistrală • Arbitrajul de magistrală • Arbitrarea centralizată • Arbitrarea descentralizată Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  34. Arbitrajul de magistrală • Are rolul de a determina modulul care va deveni masterîn cazul unor cereri simultane • Metodede arbitrare • Centralizate: alocarea magistralei este realizată de un arbitru de magistrală • Descentralizate (distribuite): nu există un arbitru de magistrală Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  35. Arbitrajul de magistrală • Arbitrajul de magistrală • Arbitrarea centralizată • Arbitrarea descentralizată Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  36. Arbitrarea centralizată (1) • Metode de arbitrare centralizată: • Conectarea în lanţ a dispozitivelor • Cereri independente • Interogare • Arbitrare centralizată în care se utilizează o conexiune în lanţa dispozitivelor • O singură linie de cerere a magistralei, BUSREQ (BusRequest)SAU cablat • O linie de acordare a magistralei BUSGNT (Bus Grant) Sisteme de intrare/ieşire şi echipamente periferice (03-1)

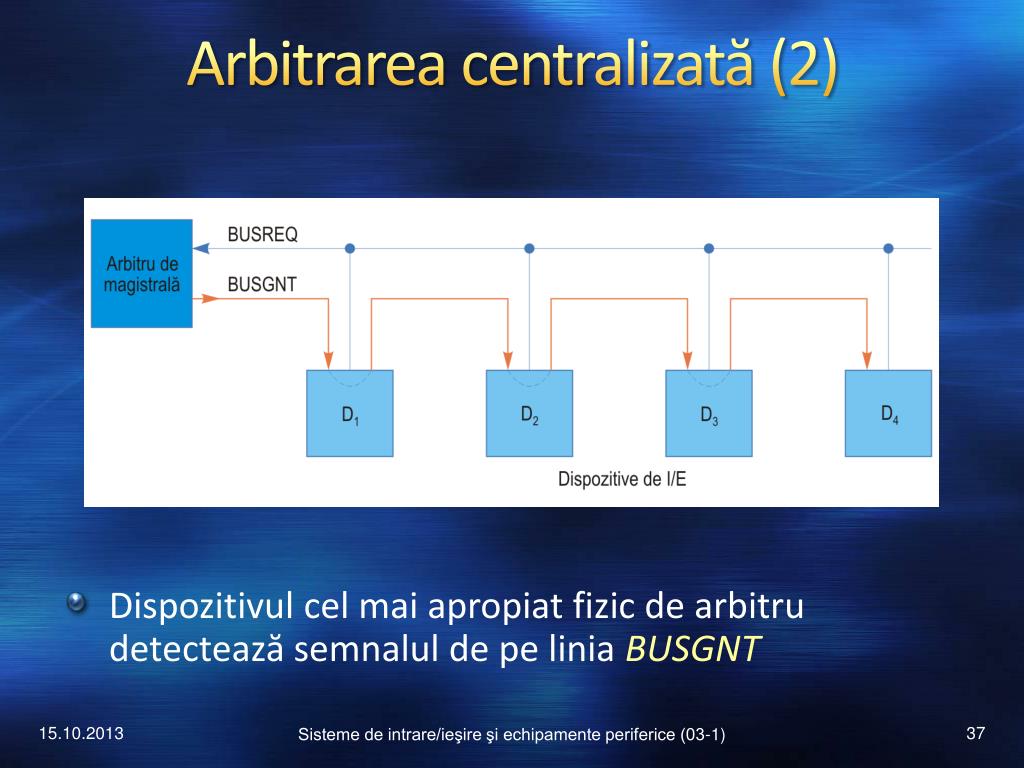

  37. Arbitrarea centralizată (2) • Dispozitivul cel mai apropiat fizic de arbitru detectează semnalul de pe linia BUSGNT Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  38. Arbitrarea centralizată (3) • Sunt necesare doar două linii de control pentru arbitrajul de magistrală • Prioritatea dispozitivelor este fixă → dată de ordinea înlănţuirii prin linia BUSGNT • Pentru a modifica priorităţile implicite, magistralele pot avea mai multe nivele de prioritate • Pentru fiecare nivel de prioritate, există o linie de cerere şi una de acordare a magistralei Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  39. Arbitrarea centralizată (4) • Fiecare dispozitiv se conectează la una din liniile de cerere, după prioritatea dispozitivului Sisteme de intrare/ieşire şi echipamente periferice (03-1)

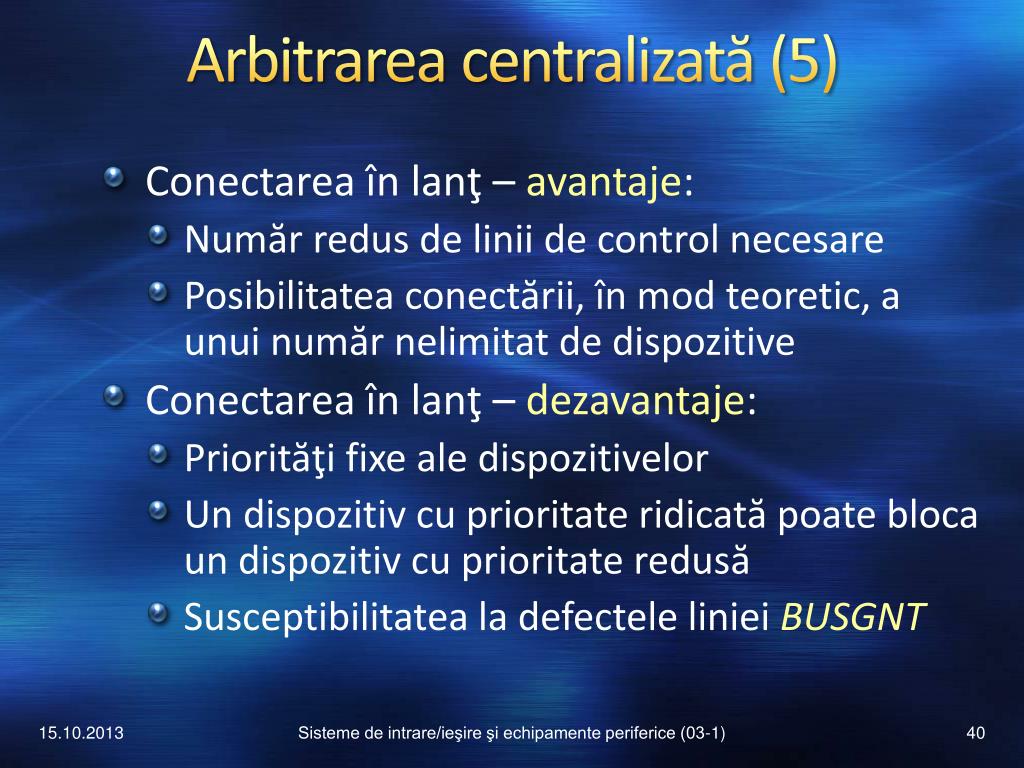

  40. Arbitrarea centralizată (5) • Conectarea în lanţ – avantaje: • Număr redus de linii de control necesare • Posibilitatea conectării, în mod teoretic, a unui număr nelimitat de dispozitive • Conectarea în lanţ – dezavantaje: • Priorităţi fixe ale dispozitivelor • Un dispozitiv cu prioritate ridicată poate bloca un dispozitiv cu prioritate redusă • Susceptibilitatea la defectele liniei BUSGNT Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  41. Arbitrarea centralizată (6) • Arbitrare centralizată prin metoda cererilor independente • Existălinii separate BUSREQşi BUSGNT pentru fiecare dispozitiv • Arbitrul poate identificaimediat toate dispozitivele care solicită magistrala şi poate determina prioritatea acestora • Prioritatea cererilor este programabilă • Dezavantaj: pentru controlul a n dispozitive,este necesară conectarea a 2n linii BUSREQşi BUSGNT la arbitru Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  42. Arbitrarea centralizată (7) • Arbitrare centralizată prin interogare • Linia BUSGNTeste înlocuită cu un set de linii de interogare • Dispozitivele solicită accesul la magistrală printr‑o linie comunăBUSREQ • Arbitrul de magistrală generează o secvenţă de adrese pe liniile de interogare • Fiecare dispozitiv compară aceste adrese cu o adresă unicăasignatăacestuia • La egalitate, dispozitivul activează semnalul BUSYşi se conectează la magistrală Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  43. Arbitrarea centralizată (8) Sisteme de intrare/ieşire şi echipamente periferice (03-1)

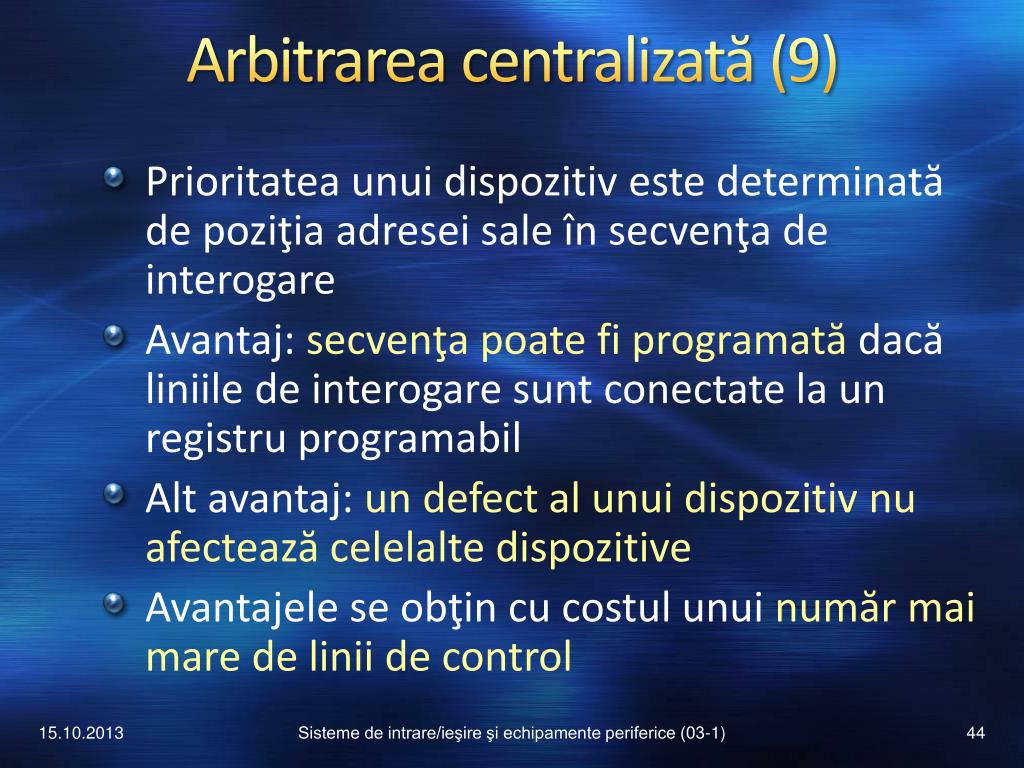

  44. Arbitrarea centralizată (9) • Prioritatea unui dispozitiv este determinată de poziţia adresei sale în secvenţa de interogare • Avantaj: secvenţa poate fi programată dacă liniile de interogare sunt conectate la un registru programabil • Alt avantaj: un defect al unui dispozitiv nu afectează celelalte dispozitive • Avantajele se obţin cu costul unui număr mai mare de linii de control Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  45. Arbitrajul de magistrală • Arbitrajul de magistrală • Arbitrarea centralizată • Arbitrarea descentralizată Sisteme de intrare/ieşire şi echipamente periferice (03-1)

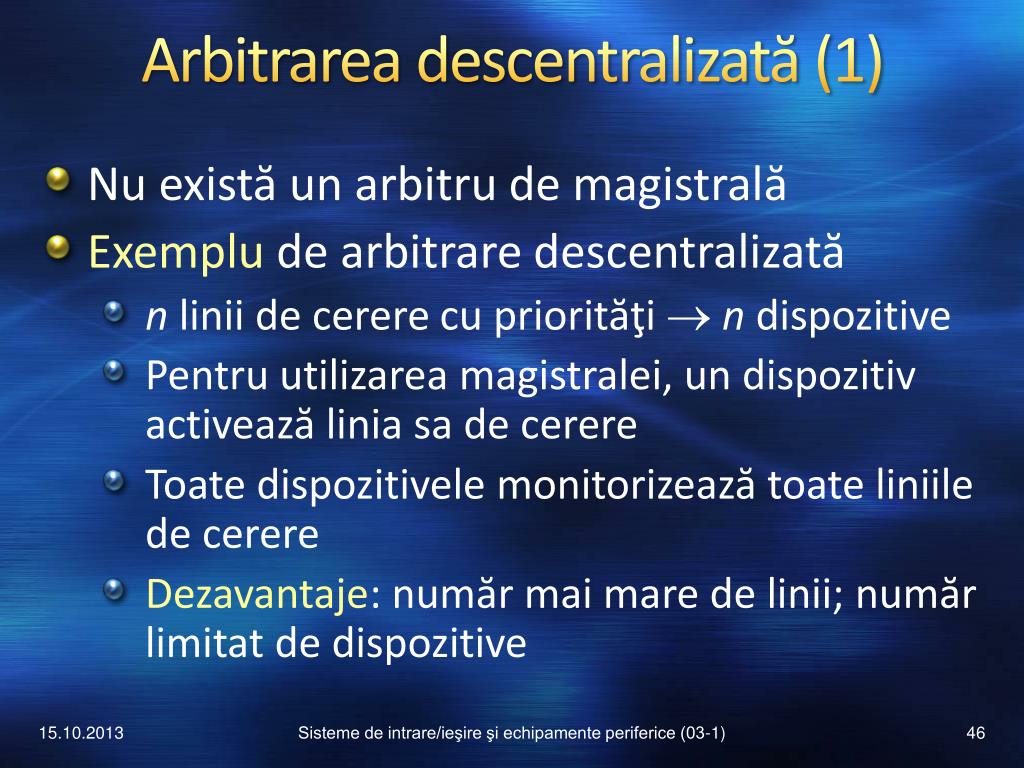

  46. Arbitrarea descentralizată (1) • Nu existăun arbitru de magistrală • Exemplu de arbitrare descentralizată • n linii de cerere cu priorităţi  n dispozitive • Pentru utilizarea magistralei, un dispozitiv activează linia sa de cerere • Toate dispozitivele monitorizează toate liniile de cerere • Dezavantaje: număr mai mare de linii; număr limitat de dispozitive Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  47. Arbitrarea descentralizată (2) • Exemplu de arbitrare descentralizată cu numai trei linii • BUSREQ SAU cablat • BUSY activat de dispozitivul master • Linie de arbitrare  conectată în lanţ • Metoda este similară cu arbitrarea prin conectarea în lanţ, dar fără un arbitru • Avantaje: cost mai redus; viteză mai ridicată; nu este susceptibilă la defectele arbitrului Sisteme de intrare/ieşire şi echipamente periferice (03-1)

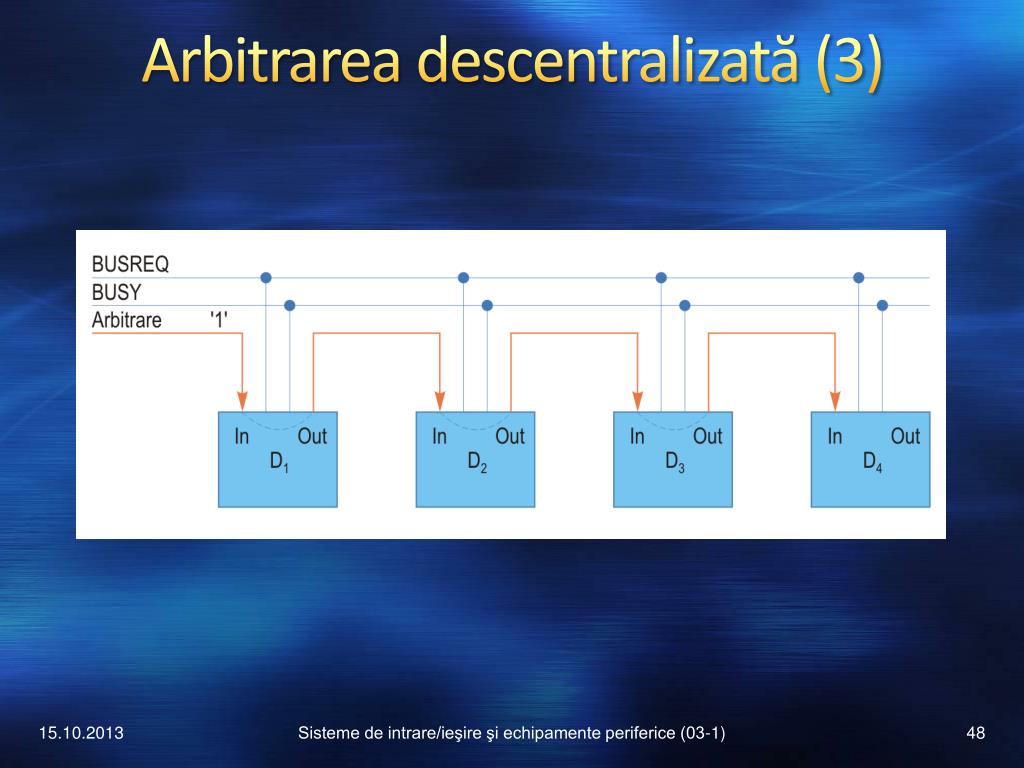

  48. Arbitrarea descentralizată (3) Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  49. 3. Magistrale • Introducere • Consideraţii electrice • Sincronizarea transferurilor de date • Arbitrajul de magistrală • Magistrala VME • Magistrale locale • Magistrala PCI • Variante ale magistralei PCI • Magistrale seriale Sisteme de intrare/ieşire şi echipamente periferice (03-1)

  50. Magistrala VME • Magistrala VME • Prezentare generală • Variante VME paralele • Module şi conectori • Standardul VXS Sisteme de intrare/ieşire şi echipamente periferice (03-1)
