  1. Cuprinsul cursului • 1. Introducere • 2. Metode pentru operaţii de I/E • 3. Magistrale • 4. Afişaje cu cristale lichide • 5. Alte tipuri de afişaje • 6. Adaptoare grafice • 7. Discuri optice Sisteme de intrare/ieşire şi echipamente periferice (07-1)

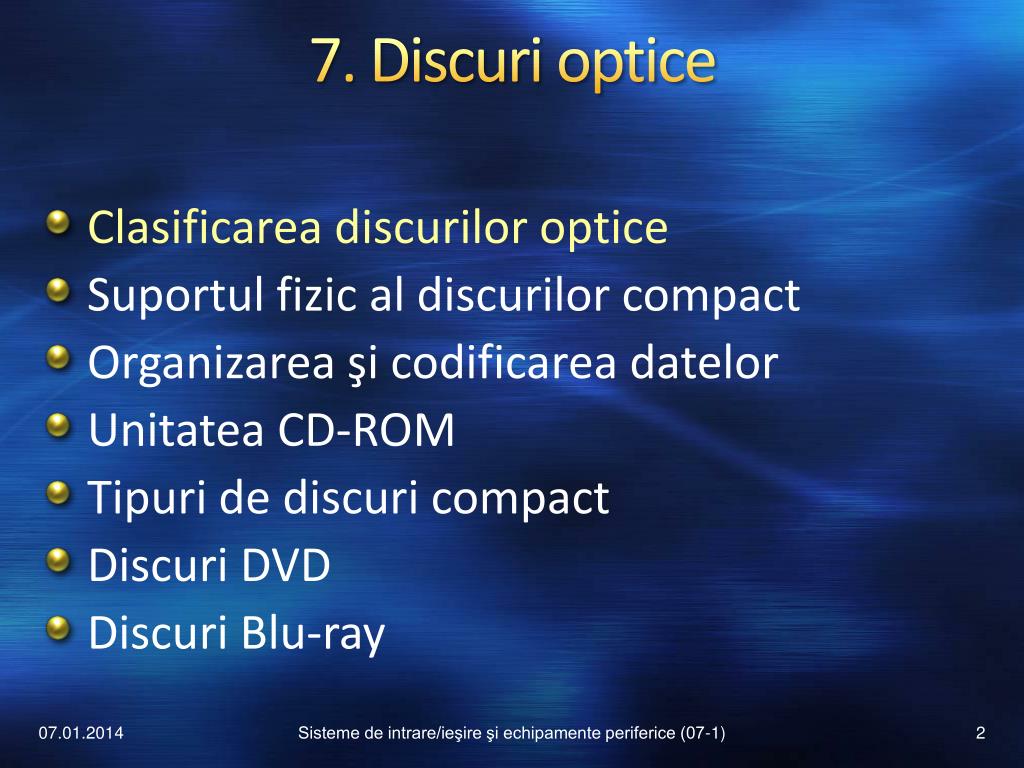

  2. 7. Discuri optice • Clasificarea discurilor optice • Suportul fizic al discurilor compact • Organizarea şi codificarea datelor • Unitatea CD-ROM • Tipuri de discuri compact • Discuri DVD • Discuri Blu-ray Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  3. Clasificarea discurilor optice (1) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

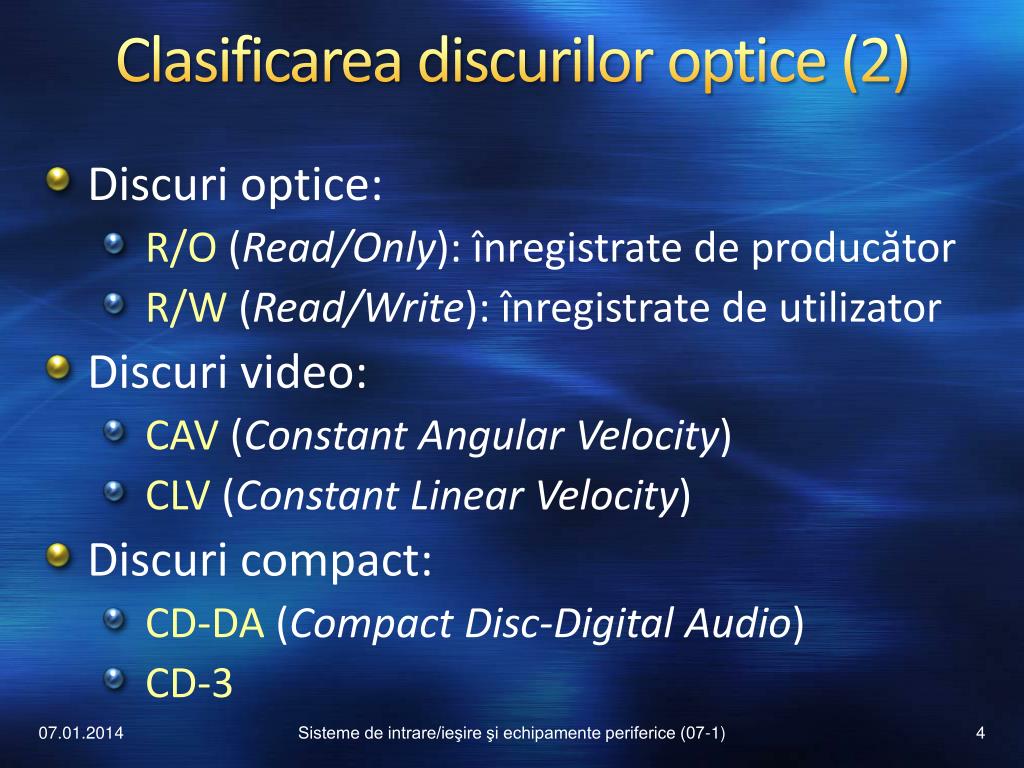

  4. Clasificarea discurilor optice (2) • Discuri optice: • R/O (Read/Only): înregistrate de producător • R/W (Read/Write): înregistrate de utilizator • Discuri video: • CAV (Constant Angular Velocity) • CLV (Constant Linear Velocity) • Discuri compact: • CD-DA (Compact Disc-Digital Audio) • CD-3 Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  5. Clasificarea discurilor optice (3) • CD+G (CD+Graphics) • CD+MIDI (CD+MusicalInstruments Digital Interface) • CD-I Ready(CD-InteractiveReady) • CD EXTRA: disc mixt multi-sesiune; conţine o parte audio şi o parte de date • CD TEXT: extensie a discului CD-DA pentru înregistrarea textelor melodiilor • CD-I(CD-Interactive): poate conţine imagini video, grafică, animaţie, sunet, text, date Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  6. Clasificarea discurilor optice (4) • CD‑ROM XA (CD‑ROM ExtendedArchitecture): extensie CD-ROM cu caracteristici definite pentru formatul CD-I • Photo CD: implementare a formatului CD-ROM/XA pentru înregistrarea fotografiilor • Video CD: format pentru înregistrarea informaţiilor video şi audio comprimate • SVCD (Super Video CD): calitate video şi audio îmbunătăţită faţă de formatul Video CD • SACD (Super Audio CD) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

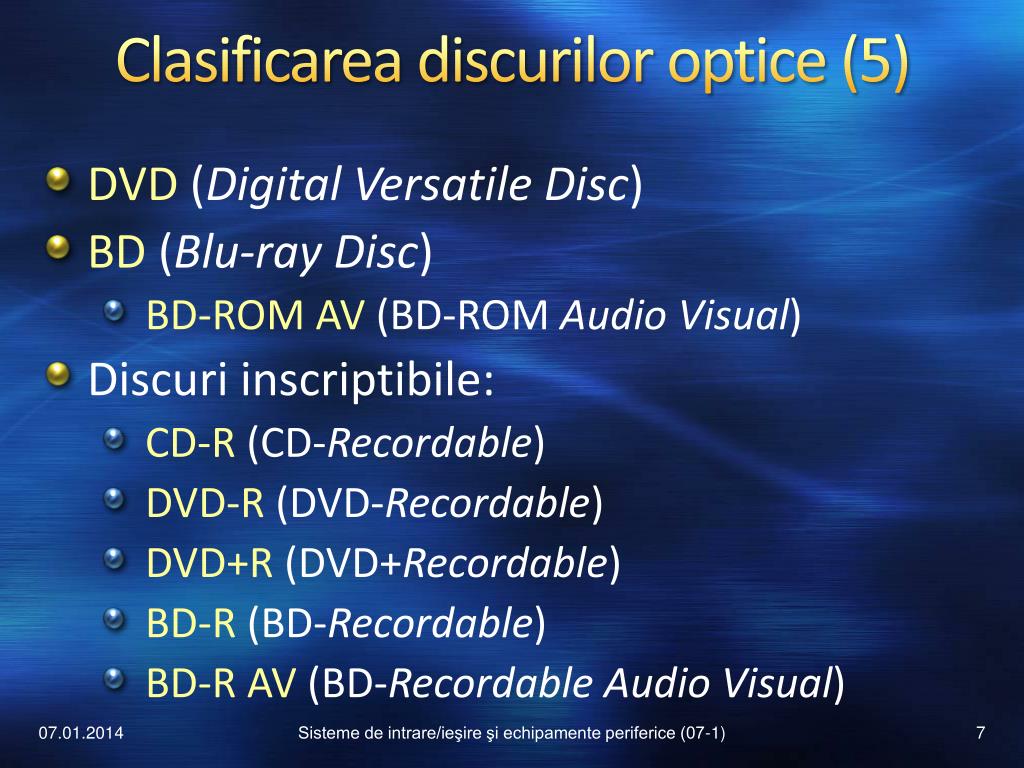

  7. Clasificarea discurilor optice (5) • DVD (Digital Versatile Disc) • BD (Blu-ray Disc) • BD-ROM AV (BD-ROM Audio Visual) • Discuri inscriptibile: • CD‑R (CD‑Recordable) • DVD‑R (DVD-Recordable) • DVD+R(DVD+Recordable) • BD-R (BD-Recordable) • BD-R AV (BD-RecordableAudio Visual) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  8. Clasificarea discurilor optice (6) • Discuri reinscriptibile: • CD‑MO (CD‑MagnetoOptical) • CD‑RW (CD-Read/Write) • DVD-RW (DVD-Read/Write) • DVD+RW (DVD+Read/Write) • DVD-RAM • BD-RE (BD-Rewritable) • BD-RE AV (BD-RewritableAudio Visual) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

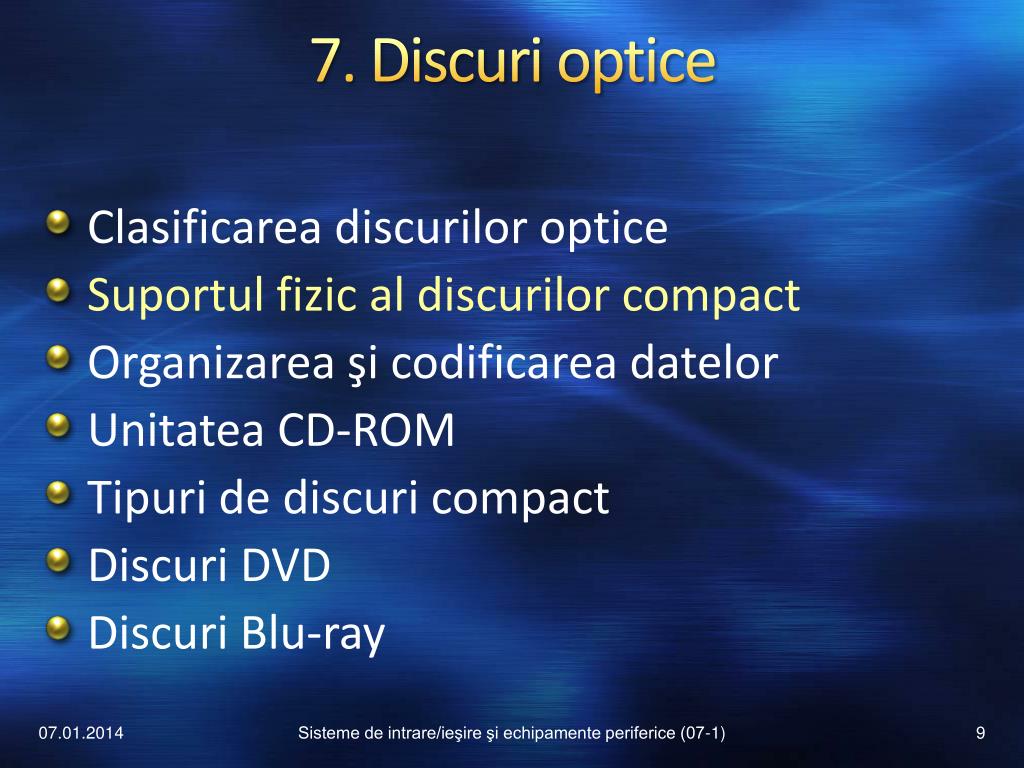

  9. 7. Discuri optice • Clasificarea discurilor optice • Suportul fizic al discurilor compact • Organizarea şi codificarea datelor • Unitatea CD-ROM • Tipuri de discuri compact • Discuri DVD • Discuri Blu-ray Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  10. Suportul fizic al discurilor compact (1) • Diametrul: 12 cm; grosimea: ~1,2 mm • Datele sunt înregistrate sub forma unor cavităţi(“pits”) plasate între spaţii plate suprafeţe(“lands”) • Grad de reflexie diferit pentru cavităţi şi suprafeţe Sisteme de intrare/ieşire şi echipamente periferice (07-1)

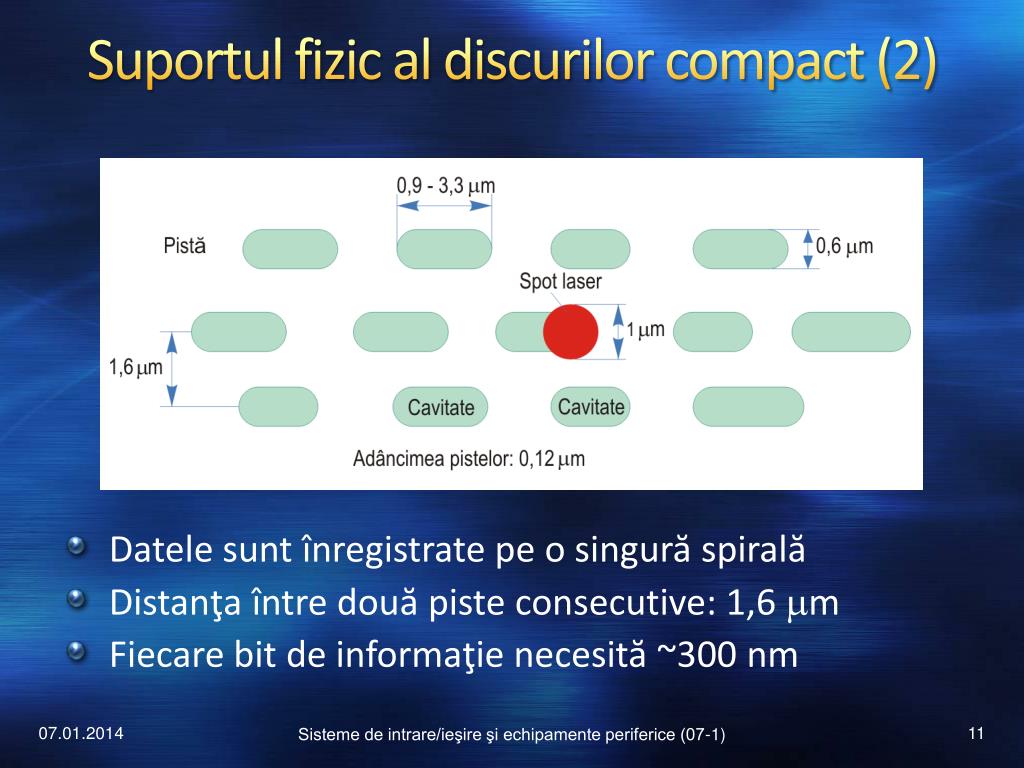

  11. Suportul fizic al discurilor compact (2) • Datele sunt înregistrate pe o singură spirală • Distanţa între două piste consecutive: 1,6 m • Fiecare bit de informaţie necesită ~300 nm Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  12. 7. Discuri optice • Clasificarea discurilor optice • Suportul fizic al discurilor compact • Organizarea şi codificarea datelor • Unitatea CD-ROM • Tipuri de discuri compact • Discuri DVD • Discuri Blu-ray Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  13. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  14. Nivele de organizare a datelor • La nivelul cel mai scăzut, datele sunt înregistrate sub formă de cavităţişi suprafeţe • Datele sunt codificate densitate de înregistrare ridicată; recuperarea erorilor • La următorul nivel, datele sunt organizate în sectoareşi piste • Specificaţiile HighSierra(standardul ISO 9660) definesc un sistem de fişiere • Extensii: Rock Ridge, HFS, Joliet Sisteme de intrare/ieşire şi echipamente periferice (07-1)

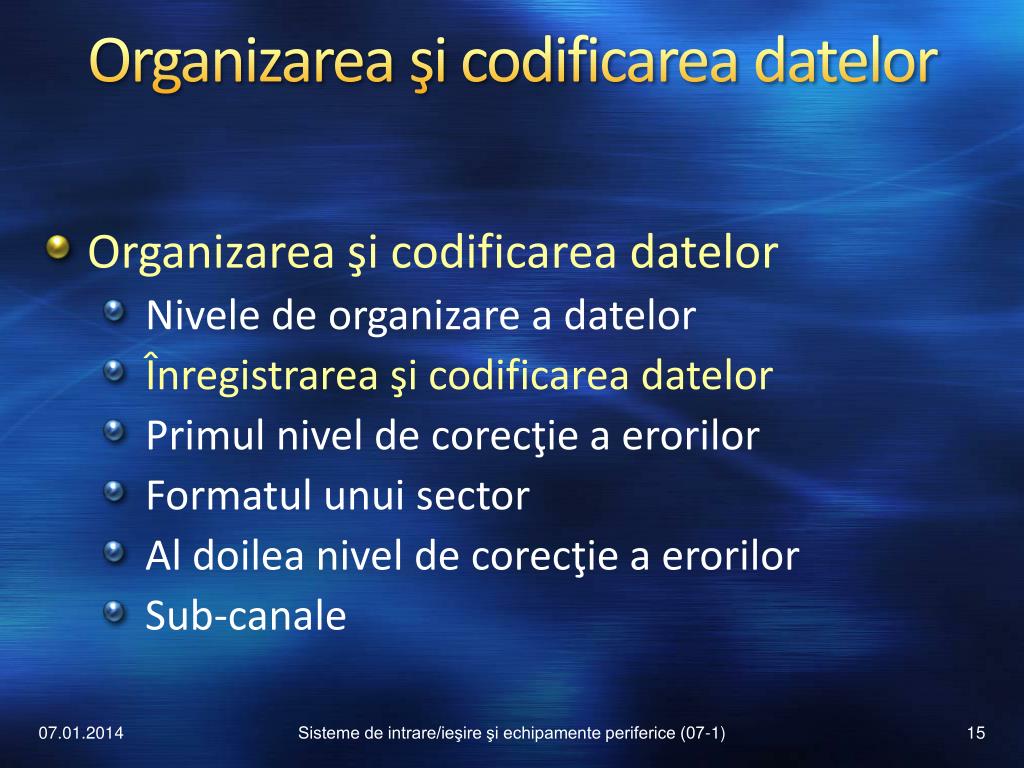

  15. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  16. Înregistrarea şi codificarea datelor (1) • Biţii sunt înregistraţi pe suport prin metoda RLL (RunLengthLimited) • Fiecare tranziţie cavitate  suprafaţă: bit 1 • Lipsa unei tranziţii:bit 0 • Codificare prin care un octet de date este reprezentat prin 14 biţi de canal modulare 8 la 14 (EFM – EighttoFourteenModulation) • Sunt inseraţi 3 biţi de legătură • Datele sunt divizate în blocuri numite cadre Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  17. Înregistrarea şi codificarea datelor (2) • Structura unui cadru: • Antet de sincronizare • Octet de control • 2 12 octeţi de date • 2 4 octeţi pentru detecţia şi corecţia erorilor (CIRC - CrossInterleavedReed‑Solomon Code) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

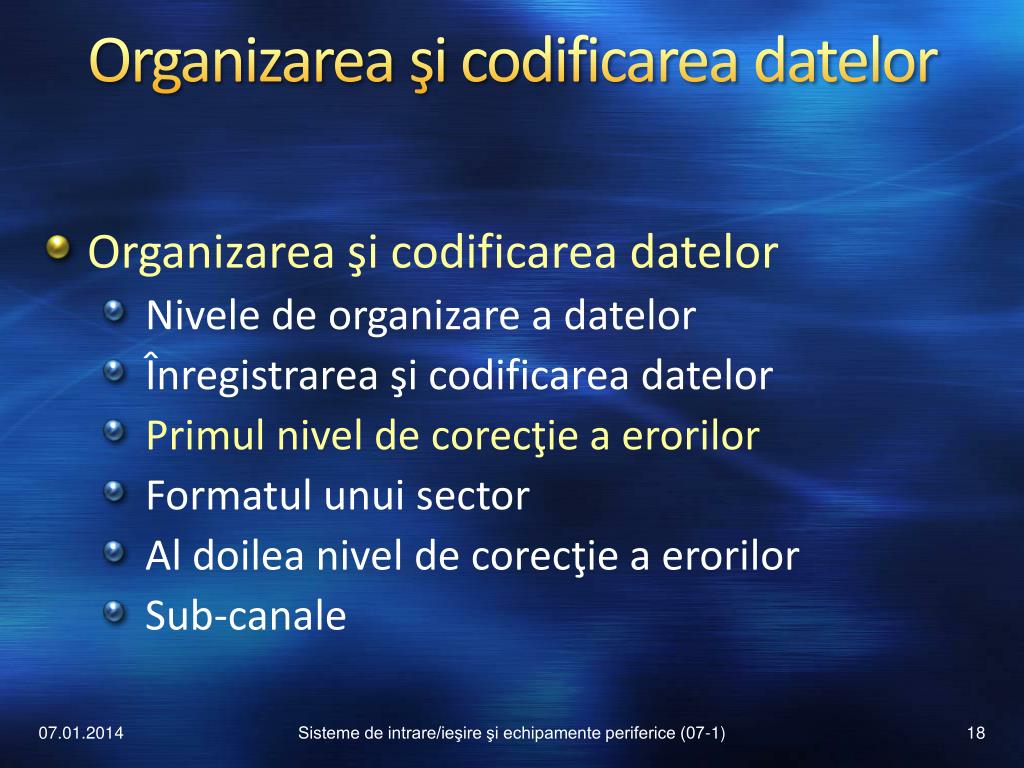

  18. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  19. Primul nivel de corecţie a erorilor • Sistemul de detecţie şi corecţie a erorilor utilizat în interiorul cadrelor:CIRC (CrossInterleavedReed‑Solomon Code) • Integrat la nivel hardware în unităţile de discuri • Două componente: • Componenta “crossinterleave” divizează erorile lungi în mai multe erori scurte • Componenta “Reed‑Solomon” asigură corecţia erorilor Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  20. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

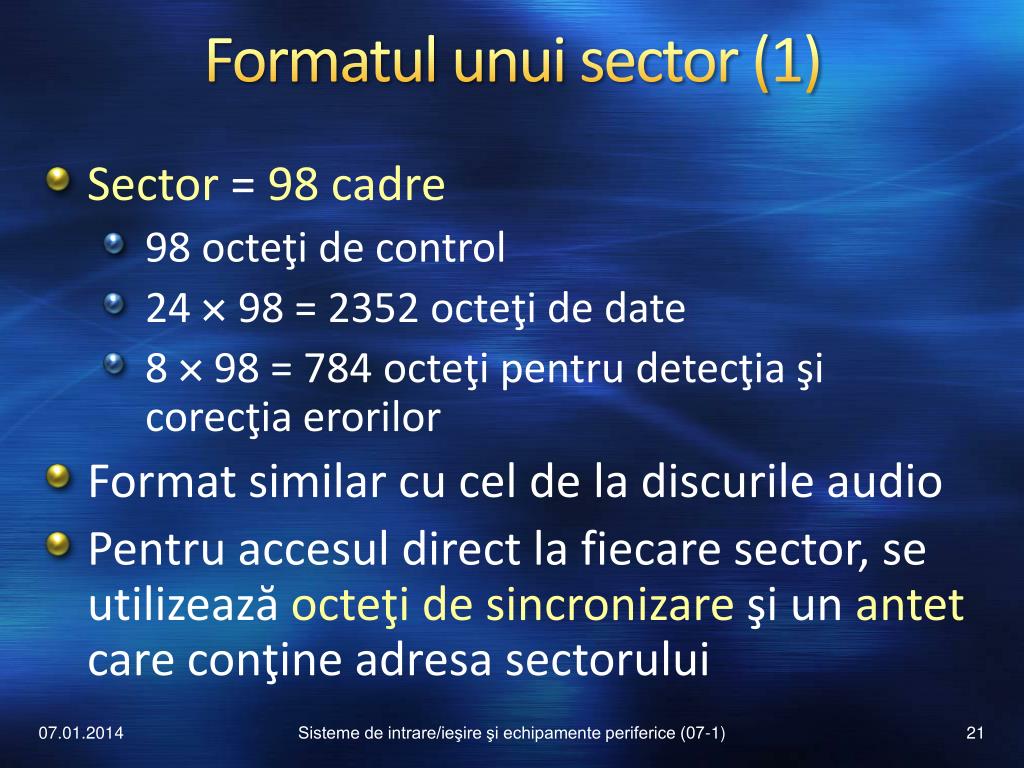

  21. Formatul unui sector (1) • Sector= 98 cadre • 98 octeţi de control • 24 98 = 2352 octeţi de date • 8  98 = 784 octeţi pentru detecţia şi corecţia erorilor • Format similar cu cel de la discurile audio • Pentru accesul direct la fiecare sector, se utilizeazăocteţi de sincronizareşi un antet care conţine adresa sectorului Sisteme de intrare/ieşire şi echipamente periferice (07-1)

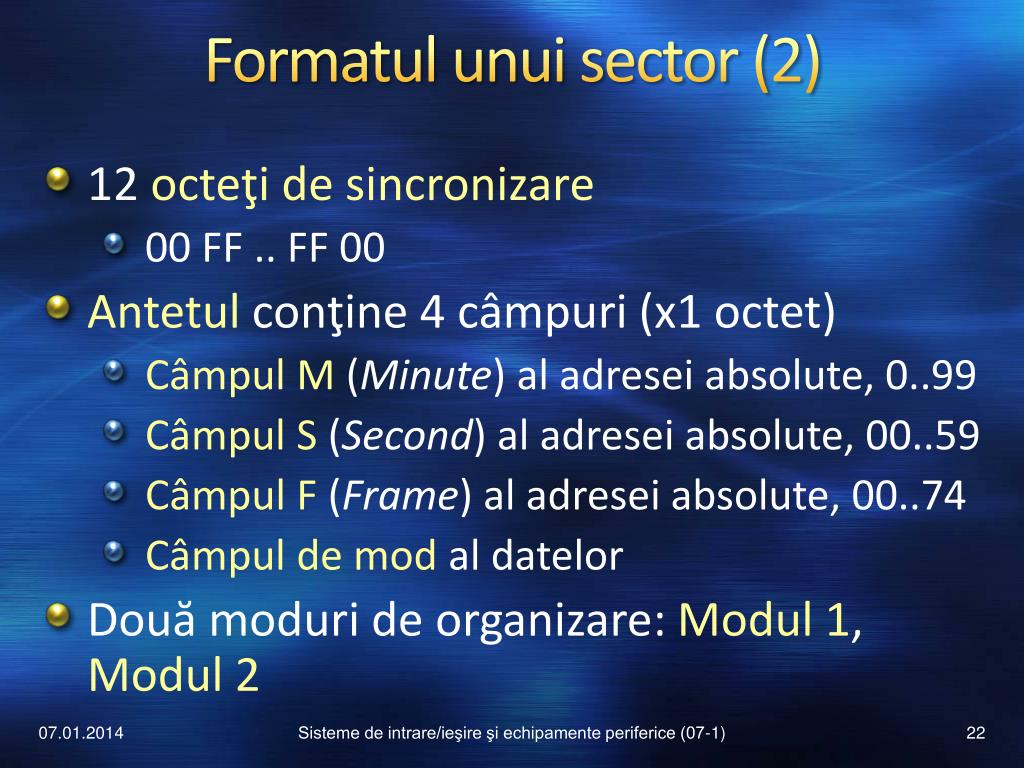

  22. Formatul unui sector (2) • 12 octeţi de sincronizare • 00 FF .. FF 00 • Antetul conţine 4 câmpuri (x1 octet) • Câmpul M(Minute) al adresei absolute, 0..99 • Câmpul S(Second) al adresei absolute, 00..59 • Câmpul F(Frame) al adresei absolute, 00..74 • Câmpul de mod al datelor • Două moduri de organizare: Modul 1, Modul 2 Sisteme de intrare/ieşire şi echipamente periferice (07-1)

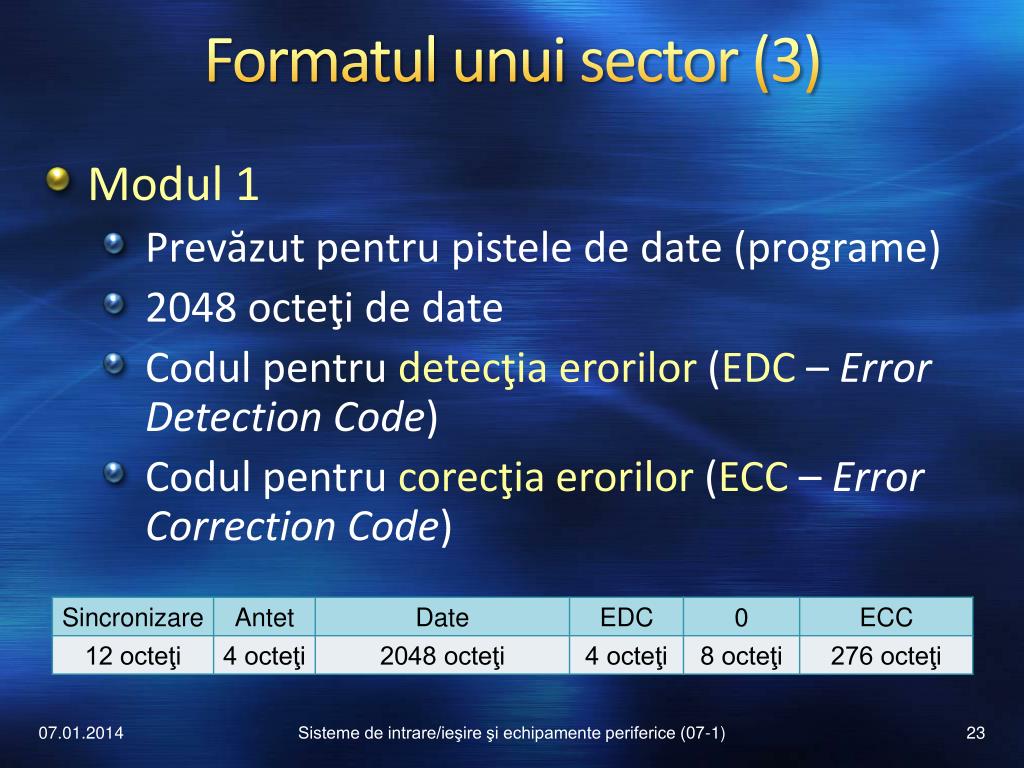

  23. Formatul unui sector (3) • Modul 1 • Prevăzut pentru pistele de date (programe) • 2048 octeţi de date • Codul pentru detecţia erorilor (EDC – ErrorDetection Code) • Codul pentru corecţia erorilor (ECC – ErrorCorrection Code) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  24. Formatul unui sector (4) • Modul 2 • Prevăzut pentru aplicaţii audio şi video • Câmpurile EDC, ECC conţin date • Un sector conţine 2048+288 = 2336 octeţi • Discuri în mod mixt (ISO/IEC 10149) • Prima pistă: date (modul 1) • Celelalte piste: informaţii audio/video (modul 2) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  25. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

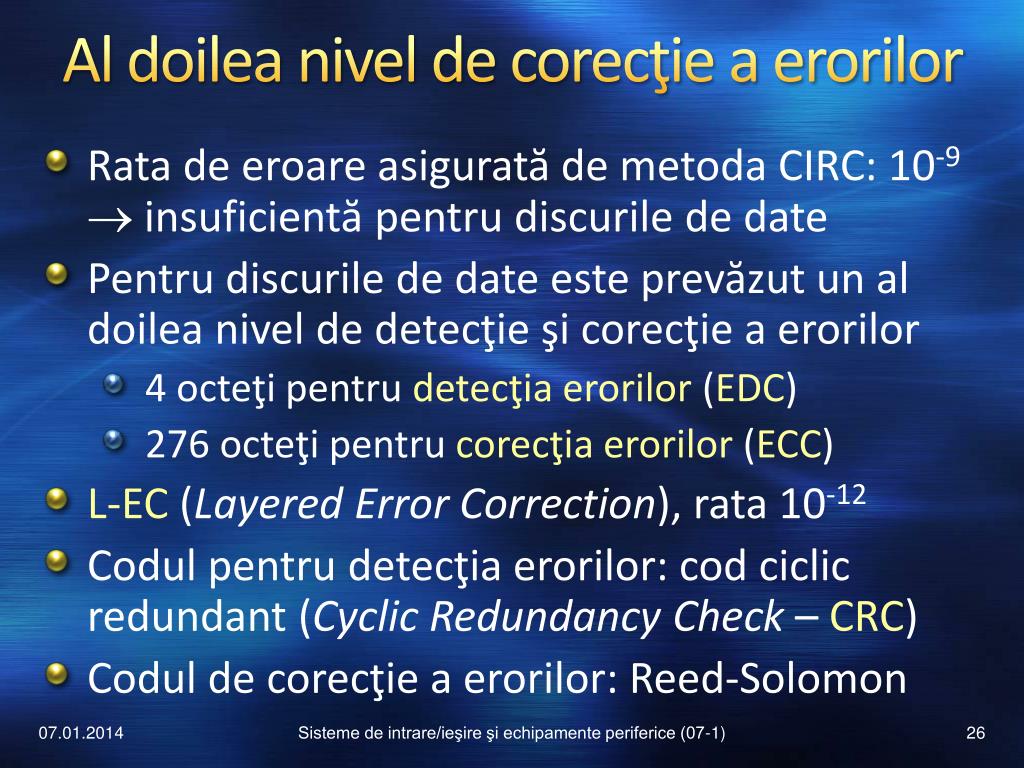

  26. Al doilea nivel de corecţie a erorilor • Rata de eroare asigurată de metoda CIRC: 10-9 insuficientă pentru discurile de date • Pentru discurile de date este prevăzut un al doilea nivel de detecţie şi corecţie a erorilor • 4 octeţi pentru detecţia erorilor (EDC) • 276 octeţi pentru corecţia erorilor (ECC) • L‑EC (LayeredErrorCorrection), rata 10-12 • Codul pentru detecţia erorilor: cod ciclic redundant (CyclicRedundancyCheck– CRC) • Codul de corecţie a erorilor: Reed-Solomon Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  27. Organizarea şi codificarea datelor • Organizarea şi codificarea datelor • Nivele de organizare a datelor • Înregistrarea şi codificarea datelor • Primul nivel de corecţie a erorilor • Formatul unui sector • Al doilea nivel de corecţie a erorilor • Sub-canale Sisteme de intrare/ieşire şi echipamente periferice (07-1)

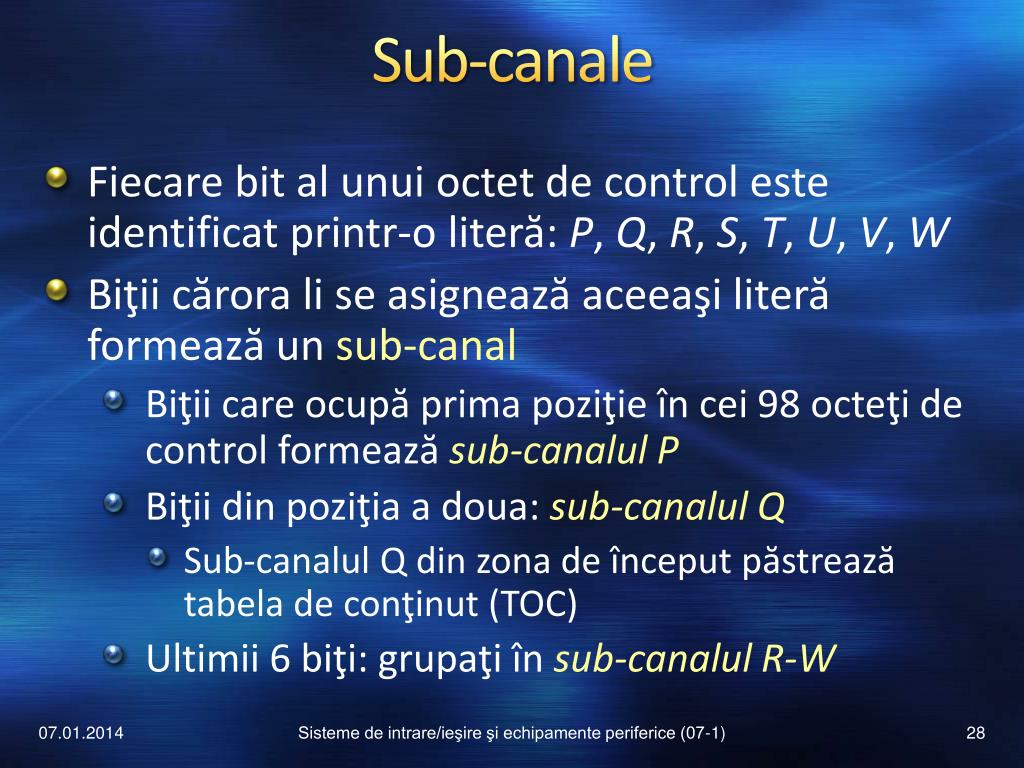

  28. Sub-canale • Fiecare bit al unui octet de control este identificat printr‑o literă: P, Q, R, S, T, U, V,W • Biţii cărora li se asignează aceeaşi literă formează un sub-canal • Biţii care ocupă prima poziţie în cei 98 octeţi de control formeazăsub-canalul P • Biţii din poziţia a doua: sub-canalul Q • Sub-canalul Q din zona de început păstrează tabela de conţinut (TOC) • Ultimii 6 biţi: grupaţi în sub-canalul R‑W Sisteme de intrare/ieşire şi echipamente periferice (07-1)

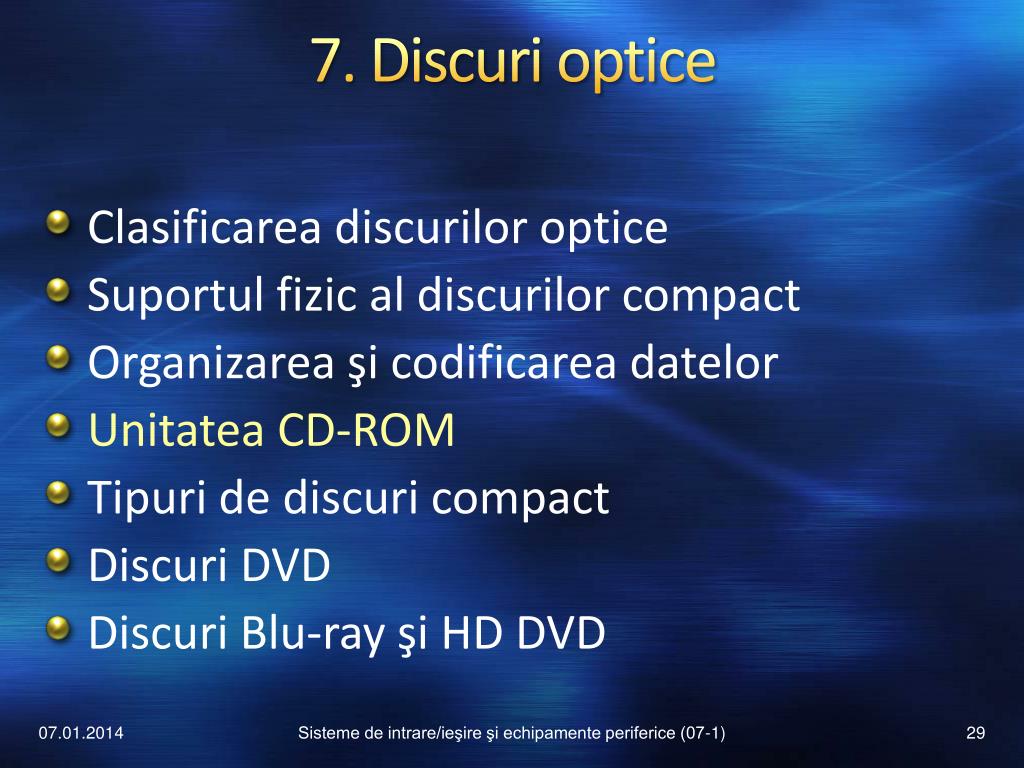

  29. 7. Discuri optice • Clasificarea discurilor optice • Suportul fizic al discurilor compact • Organizarea şi codificarea datelor • Unitatea CD-ROM • Tipuri de discuri compact • Discuri DVD • Discuri Blu-ray şi HD DVD Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  30. Unitatea CD-ROM (1) • Dioda laser emite un fascicul în infraroşu • Fasciculul este focalizat pe suprafaţa discului • Fasciculul este poziţionat cu un servomecanism • O parte a fasciculului este reflectată şi dirijată către o fotodiodă semnal electric Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  31. Unitatea CD-ROM (2) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  32. Unitatea CD-ROM (3) • Mecanismul de poziţionare • Deplasează oglinda şi sistemul de lentile • Ansamblul optic se deplasează pe un set de şine • Poziţionarea precisă pe o pistă se realizează cu un microcontrolerşi un sistem servo electronic • Sistemul servo măsoară nivelul semnalului şi ajustează poziţia ansamblului de citire Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  33. Unitatea CD-ROM (4) • Sistemele obişnuite utilizează trei fascicule: • Fasciculul laser este divizat în trei fascicule cu o prismă polarizată • Se măsoară intensitatea fasciculelor laterale semnal pentru corecţia poziţiei fasciculului • Compensarea deplasării verticale: • Fotodioda este împărţită în 4 cuadrante • La deviaţia discului, spotul devine eliptic semnalele generate de cuadrante vor diferi • Lentila obiectiv este deplasată corespunzător Sisteme de intrare/ieşire şi echipamente periferice (07-1)

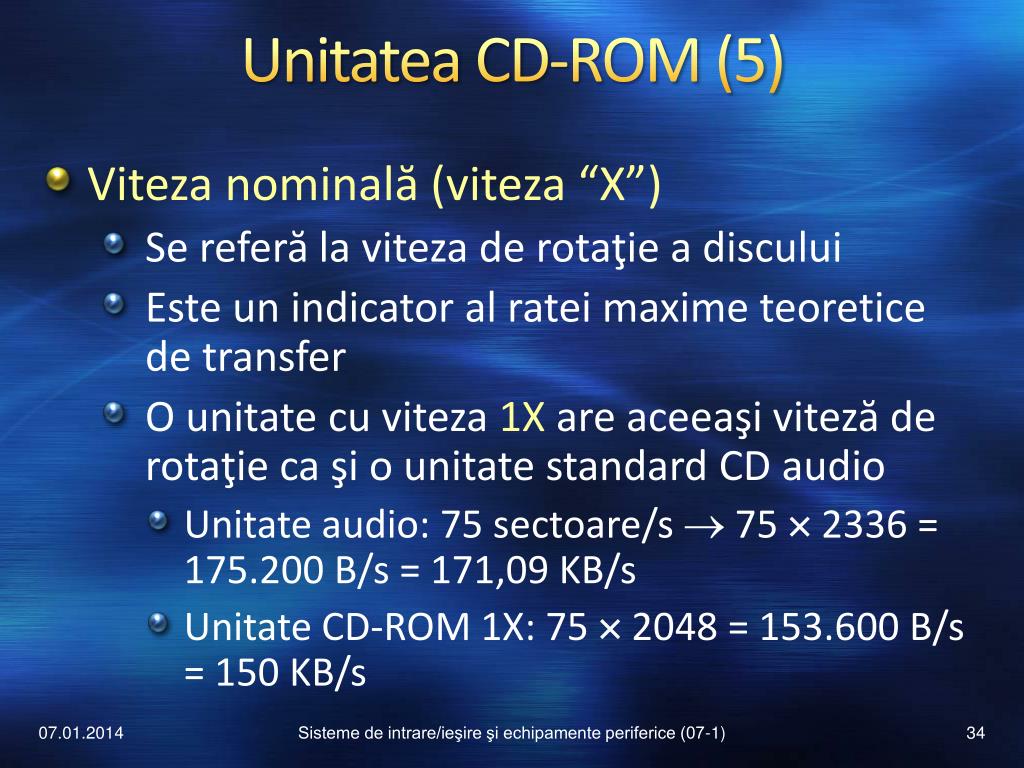

  34. Unitatea CD-ROM (5) • Viteza nominală (viteza “X”) • Se referă la viteza de rotaţie a discului • Este un indicator al ratei maxime teoretice de transfer • O unitate cu viteza 1X are aceeaşi viteză de rotaţie ca şi o unitate standard CD audio • Unitate audio: 75 sectoare/s  75  2336 = 175.200 B/s = 171,09 KB/s • Unitate CD-ROM 1X: 75  2048 = 153.600 B/s = 150 KB/s Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  35. Unitatea CD-ROM (6) • Metoda CLV (Constant Linear Velocity) • Viteză liniară constantă • Viteza de rotaţieeste variabilă:mai mare spre centrul discului • Rata de transfer este constantă • Metodă utilizată la unităţile CD audio şi la primele generaţii de discuri CD-ROM (1X..12X) • Primele unităţi CD audio: realizate pentru a transfera acelaşi volum de date în fiecare secundă Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  36. Unitatea CD-ROM (7) • Metoda CAV (Constant Angular Velocity) • Viteză unghiulară constantă • Viteza de rotaţieeste constantă • Rata de transfer este variabilă • Avantaj: nu este necesară schimbarea vitezei de rotaţie • Dezavantaj: rata de transfer se reduce spre interiorul discului • Metodă utilizată la unităţile CD-ROM cu viteza de peste 12X Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  37. Unitatea CD-ROM (8) • Tehnologia TrueX • Permite creşterea performanţei unităţilor CD-ROM • Se utilizează mai multe fascicule laser pentru scanarea simultană a mai multor piste • Circuit ASIC care conţine: procesor de semnal, controler servo, decodor, sistem de corecţie a erorilor, interfaţă ATAPI • Circuit extern: interfaţă SCSI, USB, IEEE 1394 Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  38. Unitatea CD-ROM (9) • Fasciculul laser este divizat cu un grilaj de difracţie • Fasciculele trec prin oglinda unidirecţională • Focalizarea: obţinută cu fasciculul central • Rate de transfer mai ridicate la viteze de rotaţie mai reduse  reducerea vibraţiilor Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  39. 7. Discuri optice • Clasificarea discurilor optice • Suportul fizic al discurilor compact • Organizarea şi codificarea datelor • Unitatea CD-ROM • Tipuri de discuri compact • Discuri DVD • Discuri Blu-ray Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  40. Tipuri de discuri compact • Tipuri de discuri compact • Discul CD-DA • Variante ale discului CD-DA • Discul SACD • Discul CD-R • Discul CD-RW Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  41. Discul CD-DA (1) • CD-DA (Compact Disc-Digital Audio) • Discurile din prima generaţie aveau o durată de 60 minute • Discurile ulterioare: 74 sau 80 minute • Standardul: documentul “RedBook” • Majoritatea standardelor ulterioare se bazează pe specificaţiile “RedBook” în privinţa suportului şi modului de citire Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  42. Discul CD-DA (2) • Semnalul audio (analogic) este eşantionat • Rata de eşantionare:44,1 KHz • Se utilizeazămodulaţia în cod a impulsurilor (Pulse Code Modulation - PCM) • Se reprezintă amplitudinea pe 16 biţi • Înregistrare stereo • Fiecare secundă de sunet necesită 44.100  2 2 = 176.400 octeţi de date • Capacitatea unui disc de 80 minute: 176.400 60  80 807.5MB Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  43. Discul CD-DA (3) • Discurile CD audio nu sunt produse întotdeauna într-un mod complet digital • Fazele de procesare: înregistrare, editare/mixare, postsincronizare • Tipul fazelor de procesare: indicat printr-un cod format din trei litere • DDD: disc complet digital • ADD: înregistrare analogică • AAD: înregistrare şi editare analogică Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  44. Tipuri de discuri compact • Tipuri de discuri compact • Discul CD-DA • Variante ale discului CD-DA • Discul SACD • Discul CD-R • Discul CD-RW Sisteme de intrare/ieşire şi echipamente periferice (07-1)

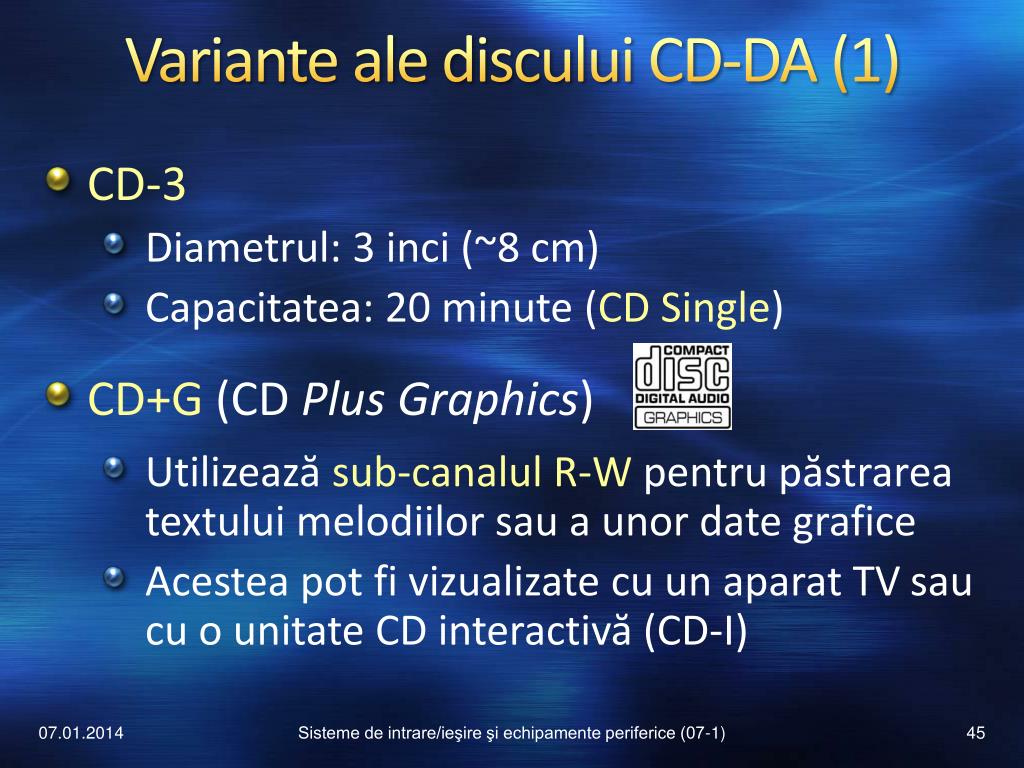

  45. Variante ale discului CD-DA (1) • CD-3 • Diametrul:3 inci (~8 cm) • Capacitatea: 20 minute (CD Single) • CD+G(CD PlusGraphics) • Utilizeazăsub-canalul R‑W pentru păstrarea textului melodiilor sau a unor date grafice • Acestea pot fi vizualizate cu un aparat TV sau cu o unitate CD interactivă (CD-I) Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  46. Variante ale discului CD-DA (2) • CD+MIDI • Utilizează sub-canalul R‑W pentru realizarea unor efecte speciale sincronizate cu muzica • Comenzi MIDI: nota, instrumentul • CD-I Ready • Intervalul dintre punctele de index 0şi 1 este mărit de la 2 secunde la 3 minute • Se pot înregistra: textele melodiilor, informaţii despre interpret, imagini • Citirea informaţiilor: cu un aparat CD-I Sisteme de intrare/ieşire şi echipamente periferice (07-1)

  47. Tipuri de discuri compact • Tipuri de discuri compact • Discul CD-DA • Variante ale discului CD-DA • Discul SACD • Discul CD-R • Discul CD-RW Sisteme de intrare/ieşire şi echipamente periferice (07-1)

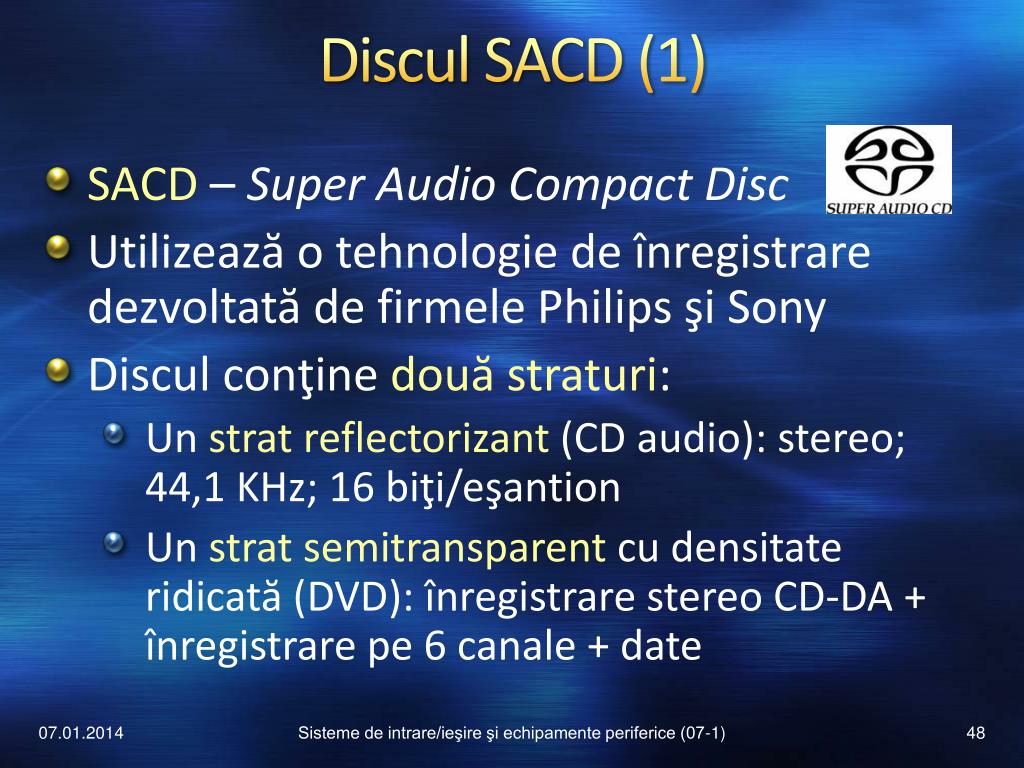

  48. Discul SACD (1) • SACD – Super Audio Compact Disc • Utilizează o tehnologie de înregistrare dezvoltată de firmele Philips şi Sony • Discul conţine două straturi: • Un strat reflectorizant (CD audio): stereo; 44,1 KHz; 16 biţi/eşantion • Un strat semitransparent cu densitate ridicată (DVD): înregistrare stereo CD-DA + înregistrarepe 6 canale + date Sisteme de intrare/ieşire şi echipamente periferice (07-1)

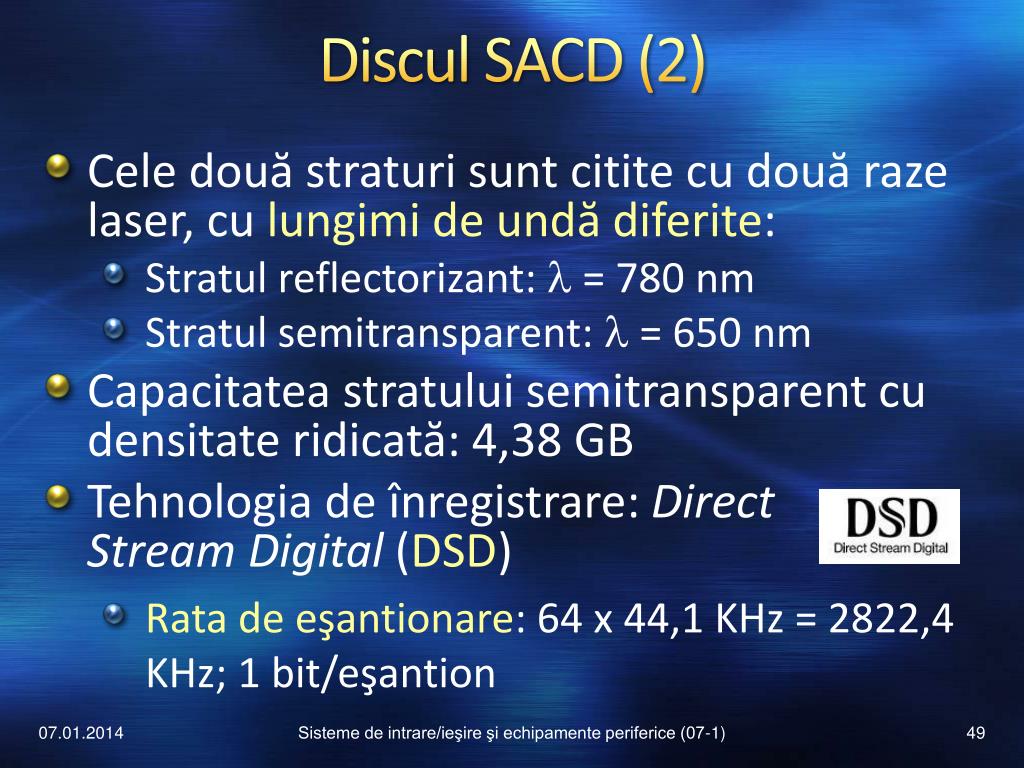

  49. Discul SACD (2) • Cele două straturi sunt citite cu două raze laser, cu lungimi de undă diferite: • Stratul reflectorizant:  = 780 nm • Stratul semitransparent:  = 650 nm • Capacitatea stratului semitransparent cu densitate ridicată: 4,38 GB • Tehnologia de înregistrare: Direct StreamDigital (DSD) • Rata de eşantionare: 64 x 44,1 KHz = 2822,4 KHz; 1 bit/eşantion Sisteme de intrare/ieşire şi echipamente periferice (07-1)

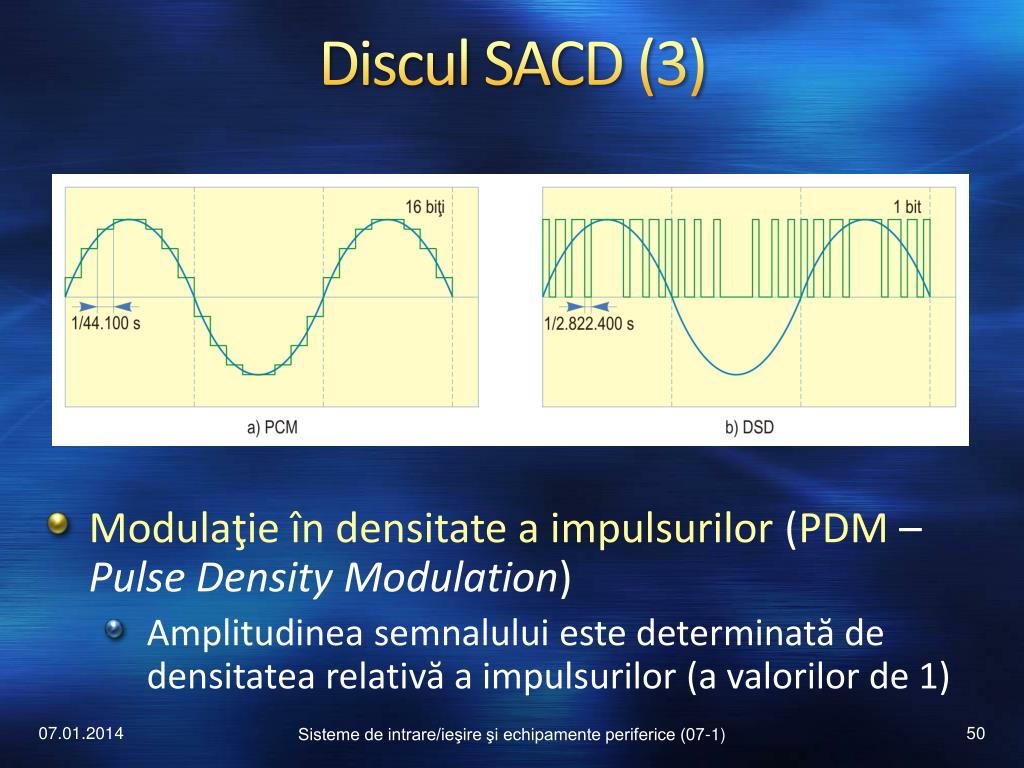

  50. Discul SACD (3) • Modulaţie în densitate a impulsurilor (PDM – PulseDensityModulation) • Amplitudinea semnalului este determinată de densitatea relativă a impulsurilor (a valorilor de 1) Sisteme de intrare/ieşire şi echipamente periferice (07-1)
