standard penetration test spt sudah standarkah spt kita oleh gouw tjie liong 1995

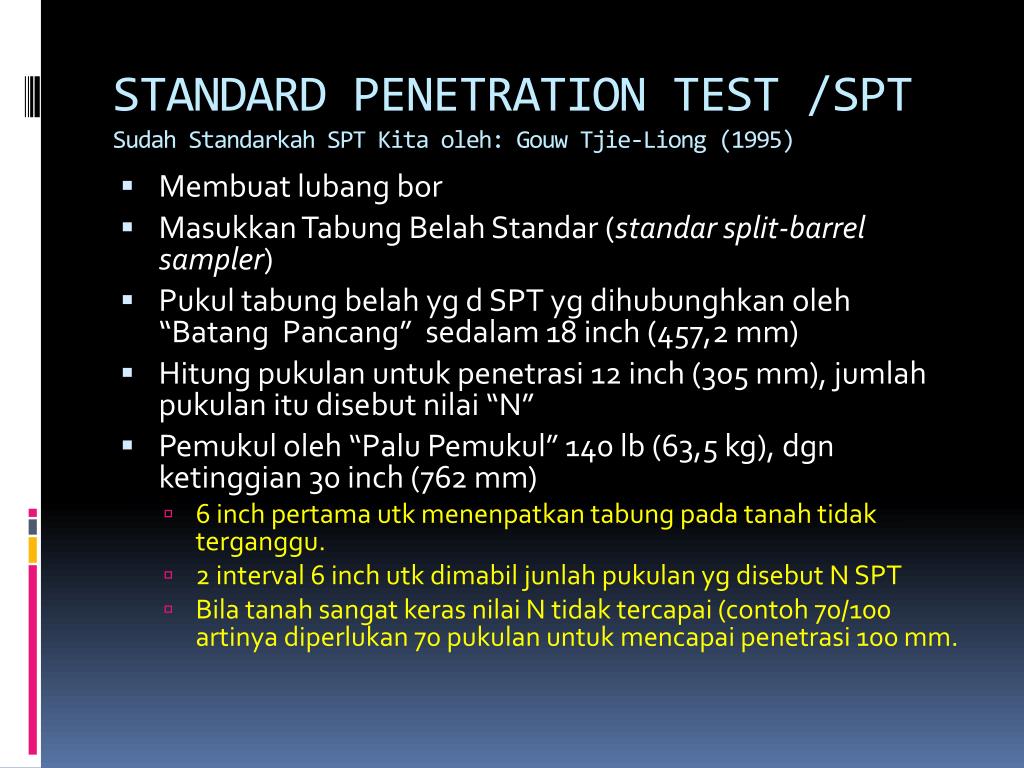

STANDARD PENETRATION TEST /SPTSudah Standarkah SPT Kita oleh: Gouw Tjie-Liong (1995)
  • Membuat lubang bor
  • Masukkan Tabung Belah Standar (standar split-barrel sampler)
  • Pukul tabung belah yg d SPT yg dihubunghkan oleh “Batang Pancang” sedalam 18 inch (457,2 mm)
  • Hitung pukulan untuk penetrasi 12 inch (305 mm), jumlah pukulan itu disebut nilai “N”
  • Pemukul oleh “Palu Pemukul” 140 lb (63,5 kg), dgn ketinggian 30 inch (762 mm)
    • 6 inch pertama utk menenpatkan tabung pada tanah tidak terganggu.
    • 2 interval 6 inch utk dimabil junlah pukulan yg disebut N SPT
    • Bila tanah sangat keras nilai N tidak tercapai (contoh 70/100 artinya diperlukan 70 pukulan untuk mencapai penetrasi 100 mm.
international reference test producere issmfe
INTERNATIONAL REFERENCE TEST PRODUCERE (ISSMFE)
  • Definisi Uji SPT (ISSMFE 1988):

Adalah Pengujian kekuatan atau perlawanan tanah terhadap penetrasi sebuah tabung belah baja di dalam lubang bor. Penetrasi tabung belah SPT ini dilakukan dgn menjatuhkan palu seberat 63,5 kg pada sebuah bantalan (anvil) dgn tinggi jatuh sebesar 760 mm. Jumlah pukulan (nilai N) yg diperlukan utk memukul tabung belah tsb hingga diperoleh penetrasi sebesar 300 mm dari dasar lubang bor disebut perlawanan penetrasi SPT atau nilai “N” SPT. Dari tabung belah tsb juga dapat diperoleh contoh tanah terganggu untuk diidentifikasi.

standard penetration test spt
Standard Penetration Test (SPT)
  • Cacatan: Dalam negara-negara yang menggunakan sistem ukuran metrik (seperti di Indonesia), pemancangan palu SPT umumnya dilakukan hingga penetrasi 450 mm (atau 3 kali 150 mm) dan bukan 457,2 mm. Tinggi jatuh yang digunakan juga hanya 760 mm (bukan 762 mm)

Sudah standarkah SPT kita ?

cara kerja spt

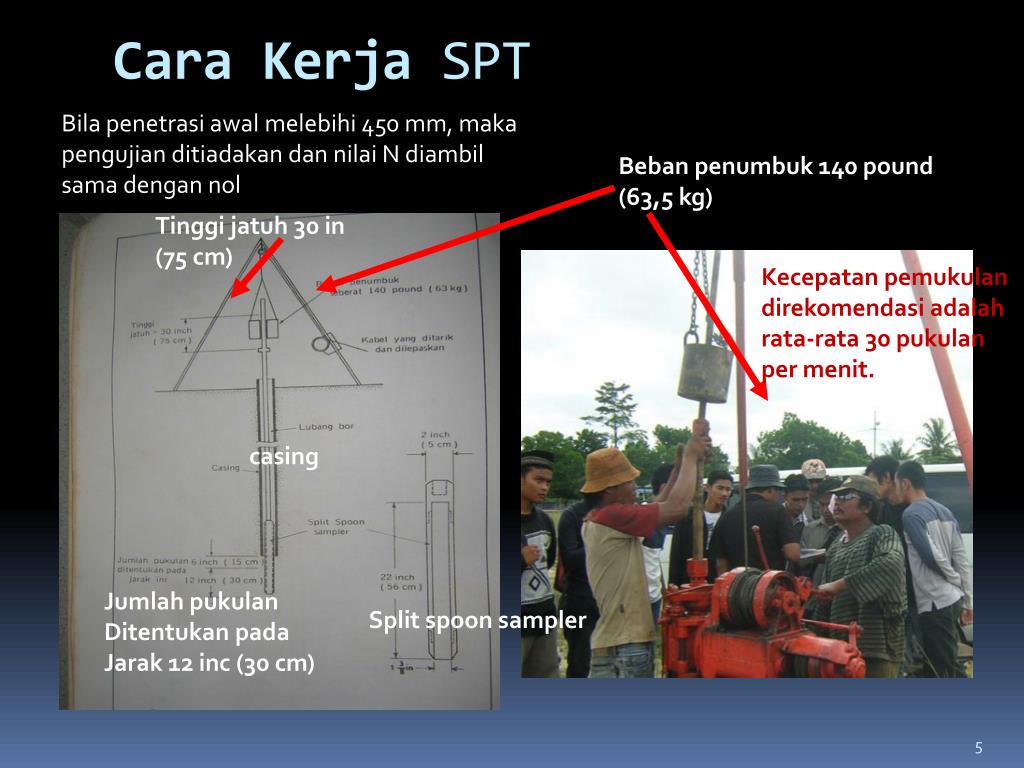

Cara Kerja SPT

Bila penetrasi awal melebihi 450 mm, maka pengujian ditiadakan dan nilai N diambil sama dengan nol

Beban penumbuk 140 pound

(63,5 kg)

Tinggi jatuh 30 in

(75 cm)

Kecepatan pemukulan direkomendasi adalah rata-rata 30 pukulan per menit.

casing

Jumlah pukulan

Ditentukan pada

Jarak 12 inc (30 cm)

Split spoon sampler

standard penetration test spt wesley 1997 37

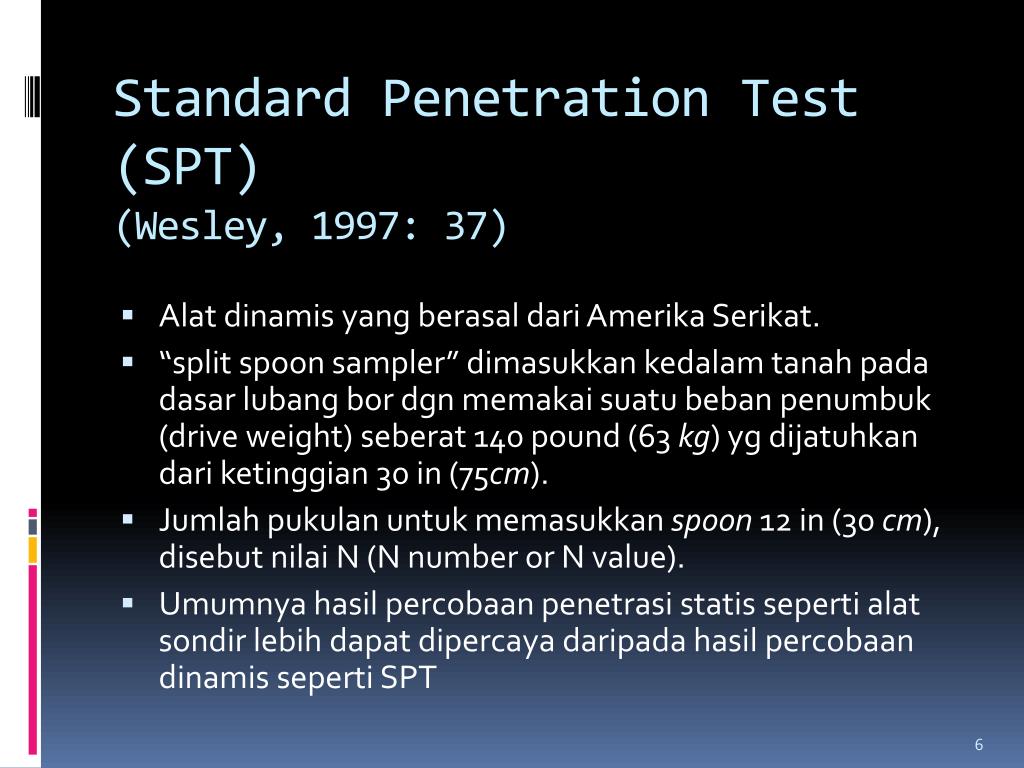

Standard Penetration Test (SPT)(Wesley, 1997: 37)
  • Alatdinamis yang berasaldariAmerikaSerikat.
  • “split spoon sampler” dimasukkankedalamtanahpadadasarlubangbordgnmemakaisuatubebanpenumbuk (drive weight) seberat 140 pound (63 kg) ygdijatuhkandariketinggian 30 in (75cm).
  • Jumlahpukulanuntukmemasukkanspoon 12 in (30 cm), disebutnilai N (N number or N value).
  • Umumnyahasilpercobaanpenetrasistatissepertialatsondirlebihdapatdipercayadaripadahasilpercobaandinamisseperti SPT
kesukaran mereproduksi nilai spt

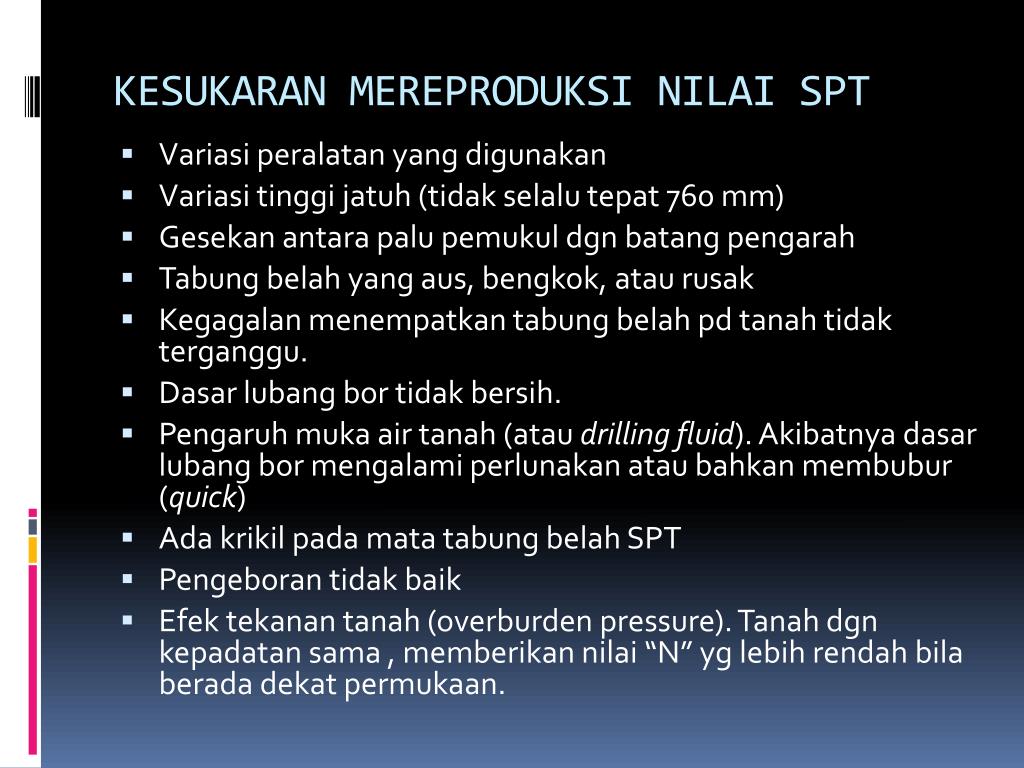

KESUKARAN MEREPRODUKSI NILAI SPT
  • Variasi peralatan yang digunakan
  • Variasi tinggi jatuh (tidak selalu tepat 760 mm)
  • Gesekan antara palu pemukul dgn batang pengarah
  • Tabung belah yang aus, bengkok, atau rusak
  • Kegagalan menempatkan tabung belah pd tanah tidak terganggu.
  • Dasar lubang bor tidak bersih.
  • Pengaruh muka air tanah (atau drilling fluid). Akibatnya dasar lubang bor mengalami perlunakan atau bahkan membubur (quick)
  • Ada krikil pada mata tabung belah SPT
  • Pengeboran tidak baik
  • Efek tekanan tanah (overburden pressure). Tanah dgn kepadatan sama , memberikan nilai “N” yg lebih rendah bila berada dekat permukaan.
batang pancang drive rod

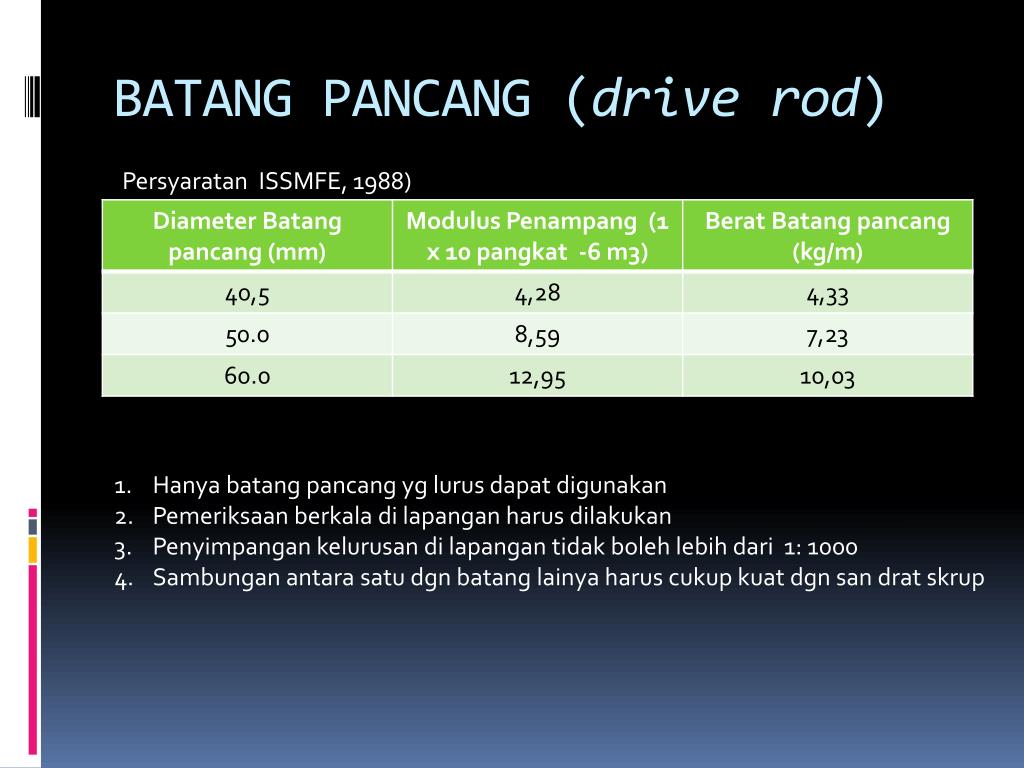

BATANG PANCANG (drive rod)

Persyaratan ISSMFE, 1988)

Hanya batang pancang yg lurus dapat digunakan

Pemeriksaan berkala di lapangan harus dilakukan

Penyimpangan kelurusan di lapangan tidak boleh lebih dari 1: 1000

Sambungan antara satu dgn batang lainya harus cukup kuat dgn san drat skrup

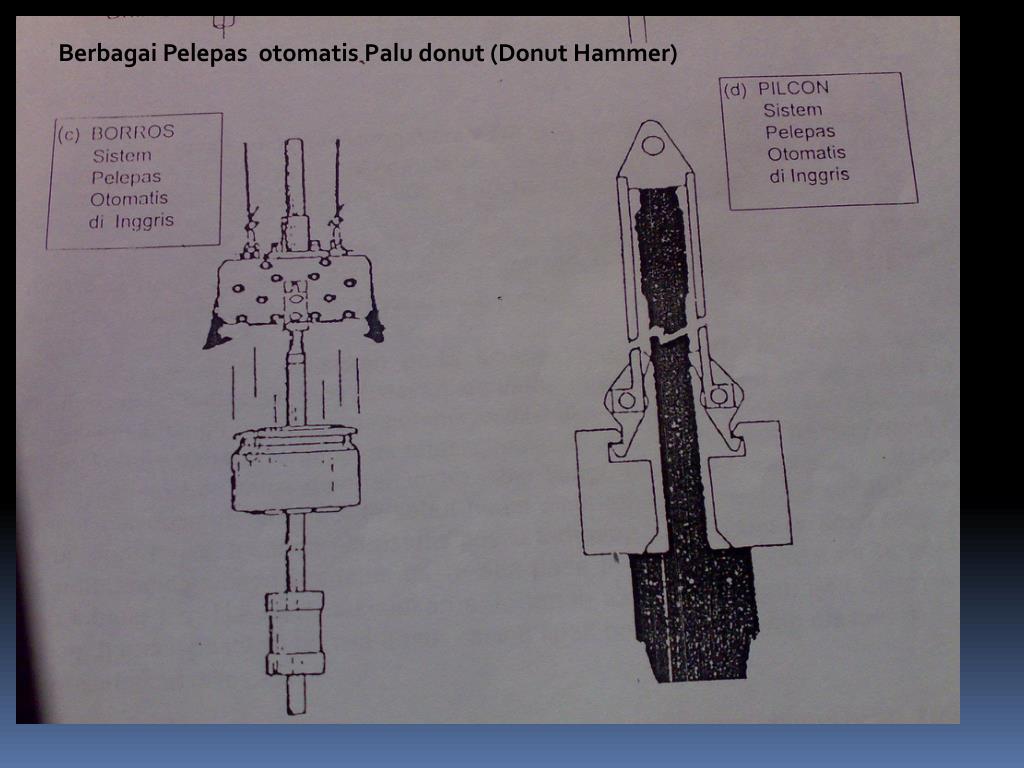

susunan palu pemukul

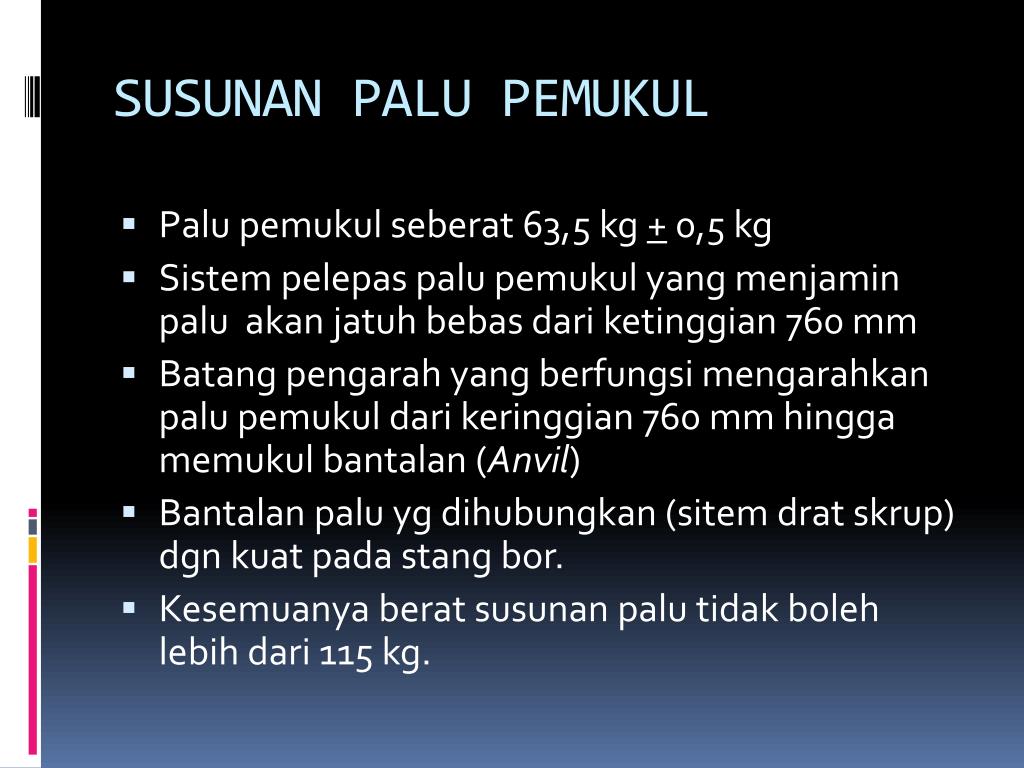

SUSUNAN PALU PEMUKUL
  • Palu pemukul seberat 63,5 kg + 0,5 kg
  • Sistem pelepas palu pemukul yang menjamin palu akan jatuh bebas dari ketinggian 760 mm
  • Batang pengarah yang berfungsi mengarahkan palu pemukul dari keringgian 760 mm hingga memukul bantalan (Anvil)
  • Bantalan palu yg dihubungkan (sitem drat skrup) dgn kuat pada stang bor.
  • Kesemuanya berat susunan palu tidak boleh lebih dari 115 kg.
slide10

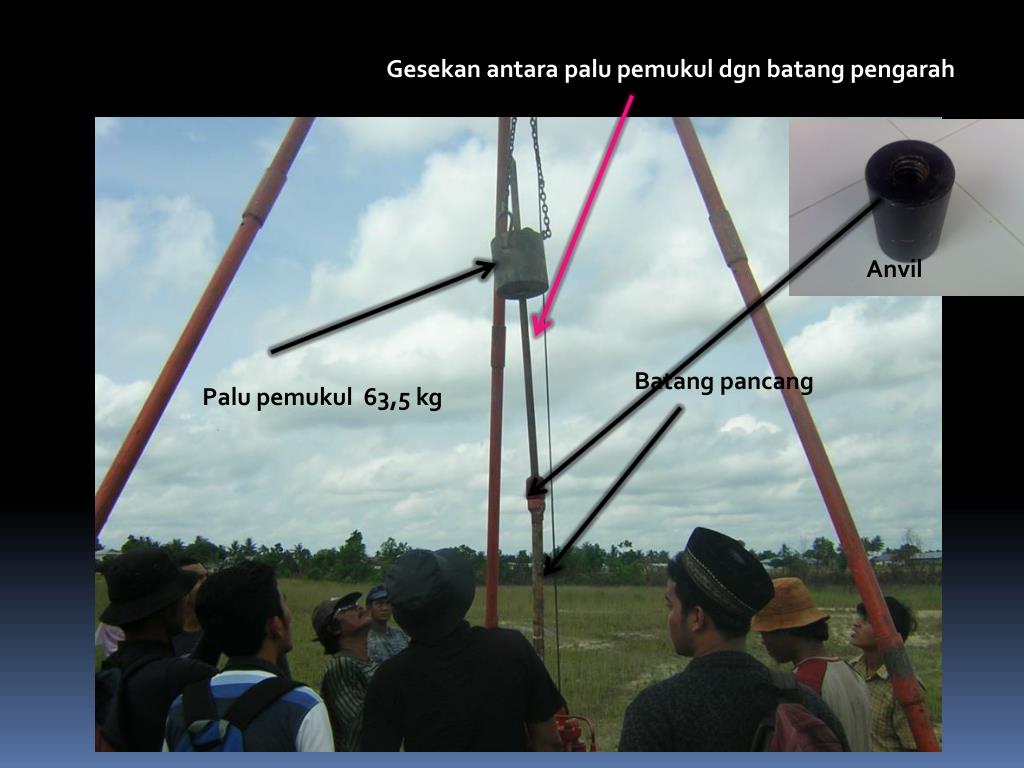

Gesekan antara palu pemukul dgn batang pengarah

Anvil

Anvil

Batang pancang

Palu pemukul 63,5 kg

slide11

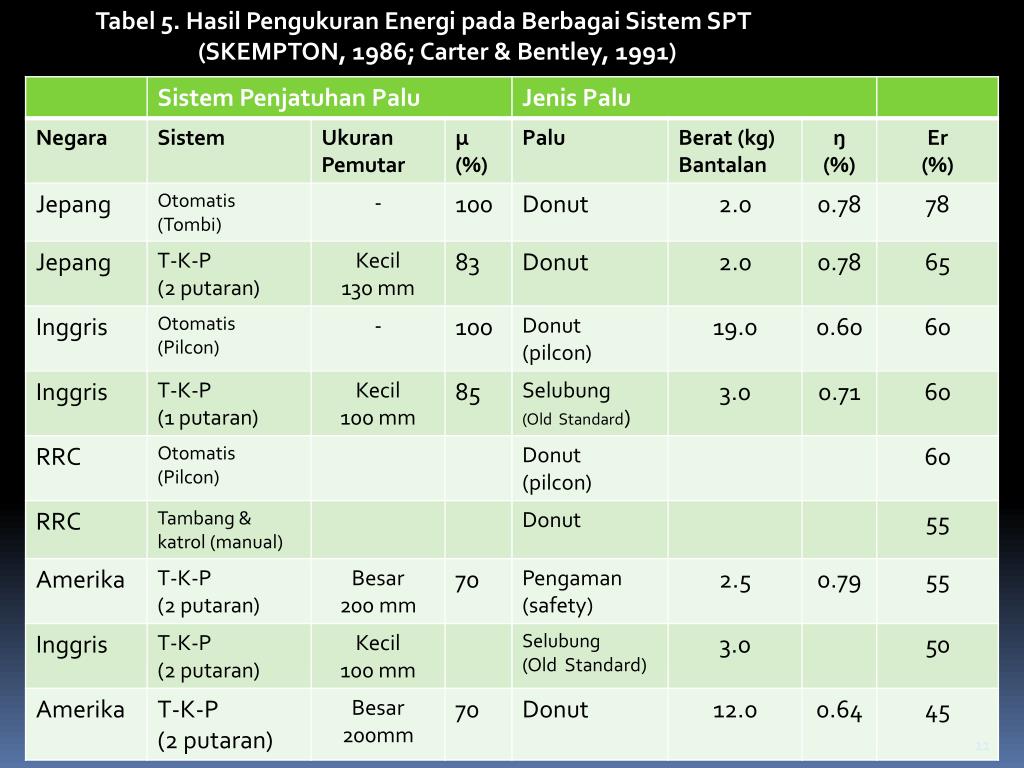

Tabel 5. Hasil Pengukuran Energi pada Berbagai Sistem SPT

(SKEMPTON, 1986; Carter & Bentley, 1991)

tabung belah spt

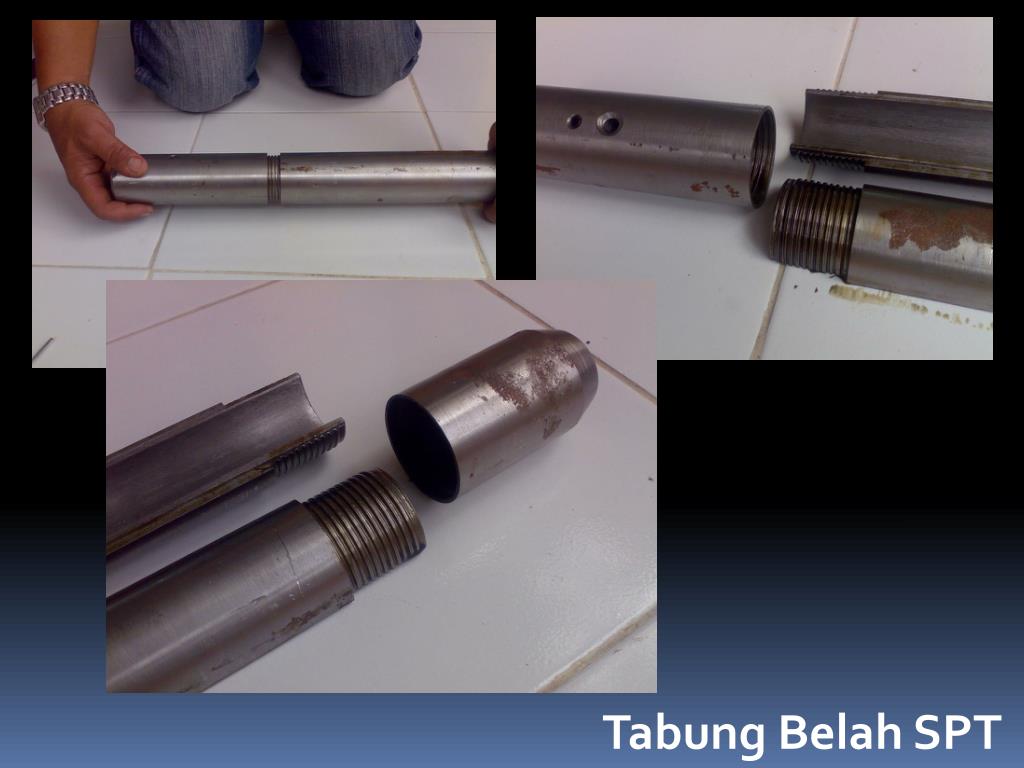

TABUNG BELAH SPT
  • ISSMFE merekomendasi:
  • Tabung belah harus terbuat dari baja yang diperkeras (hardened steel), dgn kedua permukaan luar dan dalam yg halus.
  • Diameter luar berukuran 51 + 1 mm dan diameter dalam 35 + 1 mm, panjangnya minimal 457 mm.
  • Ujung bawah SPT dilengkapi dgn sepatu pancang (driving Shoe) sepanjang 76 + 1 mm dgn diameter luar dan dalam yg sama dgn tabung belah , serta bahan yg sama dgn tabung belah.
slide19

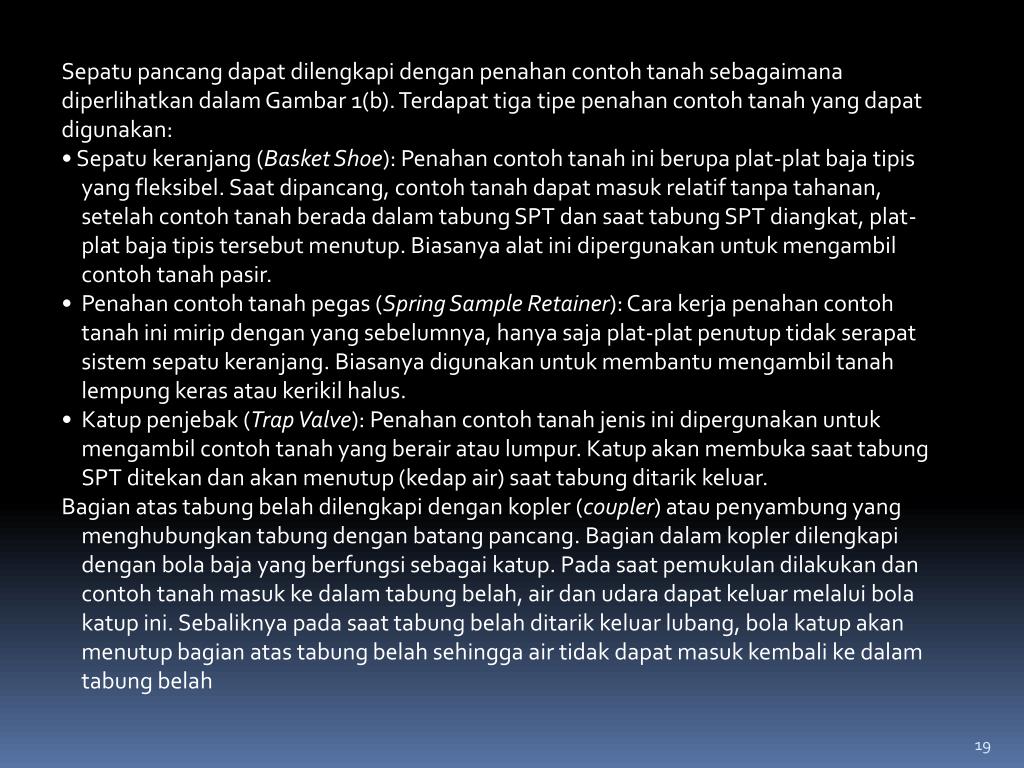

Sepatu pancang dapat dilengkapi dengan penahan contoh tanah sebagaimana diperlihatkan dalam Gambar 1(b). Terdapat tiga tipe penahan contoh tanah yang dapat digunakan:

• Sepatu keranjang (Basket Shoe): Penahan contoh tanah ini berupa plat-plat baja tipis yang fleksibel. Saat dipancang, contoh tanah dapat masuk relatif tanpa tahanan, setelah contoh tanah berada dalam tabung SPT dan saat tabung SPT diangkat, plat-plat baja tipis tersebut menutup. Biasanya alat ini dipergunakan untuk mengambil contoh tanah pasir.

• Penahan contoh tanah pegas (Spring Sample Retainer): Cara kerja penahan contoh tanah ini mirip dengan yang sebelumnya, hanya saja plat-plat penutup tidak serapat sistem sepatu keranjang. Biasanya digunakan untuk membantu mengambil tanah lempung keras atau kerikil halus.

• Katup penjebak (Trap Valve): Penahan contoh tanah jenis ini dipergunakan untuk mengambil contoh tanah yang berair atau lumpur. Katup akan membuka saat tabung SPT ditekan dan akan menutup (kedap air) saat tabung ditarik keluar.

Bagian atas tabung belah dilengkapi dengan kopler (coupler) atau penyambung yang menghubungkan tabung dengan batang pancang. Bagian dalam kopler dilengkapi dengan bola baja yang berfungsi sebagai katup. Pada saat pemukulan dilakukan dan contoh tanah masuk ke dalam tabung belah, air dan udara dapat keluar melalui bola katup ini. Sebaliknya pada saat tabung belah ditarik keluar lubang, bola katup akan menutup bagian atas tabung belah sehingga air tidak dapat masuk kembali ke dalam tabung belah

slide23

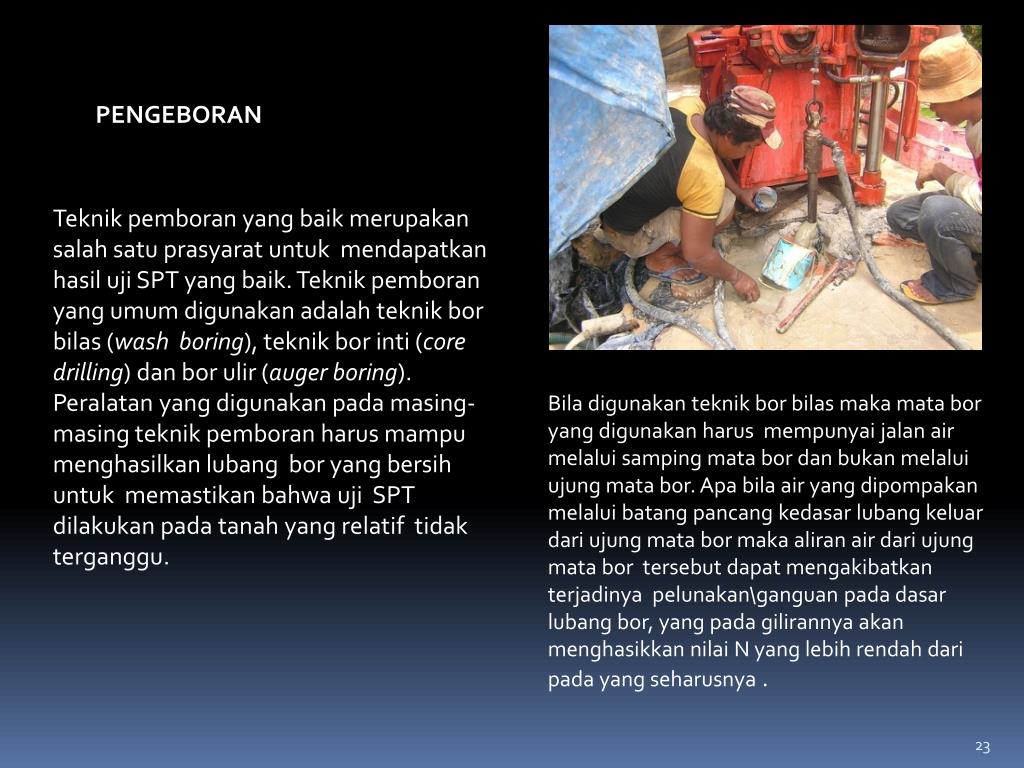

PENGEBORAN

Teknik pemboran yang baik merupakan salah satu prasyarat untuk mendapatkan hasil uji SPT yang baik. Teknik pemboran yang umum digunakan adalah teknik bor bilas (wash boring), teknik bor inti (core drilling) dan bor ulir (auger boring). Peralatan yang digunakan pada masing-masing teknik pemboran harus mampu menghasilkan lubang bor yang bersih untuk memastikan bahwa uji SPT dilakukan pada tanah yang relatif tidak terganggu.

Bila digunakan teknik bor bilas maka mata bor yang digunakan harus mempunyai jalan air melalui samping mata bor dan bukan melalui ujung mata bor. Apa bila air yang dipompakan melalui batang pancang kedasar lubang keluar dari ujung mata bor maka aliran air dari ujung mata bor tersebut dapat mengakibatkan terjadinya pelunakan\ganguan pada dasar lubang bor, yang pada gilirannya akan menghasikkan nilai N yang lebih rendah dari pada yang seharusnya .

data spt
Data SPT
  • Nilai N value yang diperoleh dengan percobaan standard Penetration Test dapat dihubungkan secara impiris dengan beberapa sifat lain dari pada tanah yang bersangkutan.
  • Hasil dari SPT ini sebaiknya selalu dianggap sebagai perkiraan kasar saja, bukan sebagai nilai-nilai yang teliti.
  • Umumnya hasil percobaan penetrasi statis seperti alat sondir lebih dapat dipercaya dari pada hasil percobaan dinamis SPT.
koreksi terhadap jenis tanah

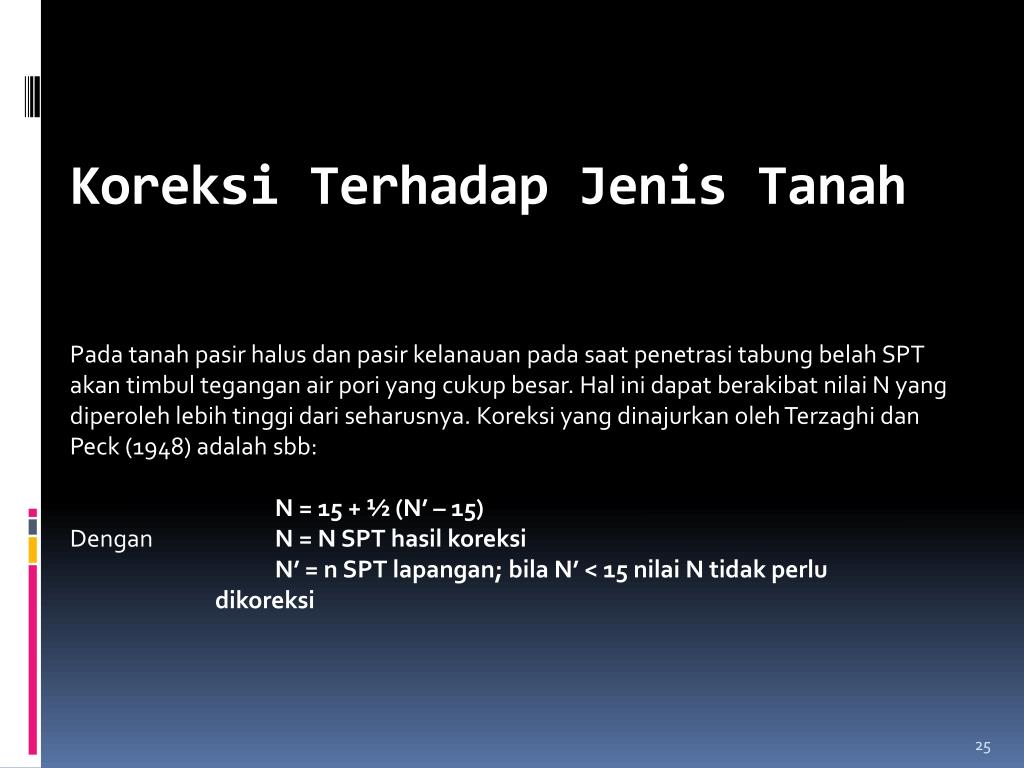

Koreksi Terhadap Jenis Tanah

Pada tanah pasir halus dan pasir kelanauan pada saat penetrasi tabung belah SPT akan timbul tegangan air pori yang cukup besar. Hal ini dapat berakibat nilai N yang diperoleh lebih tinggi dari seharusnya. Koreksi yang dinajurkan oleh Terzaghi dan Peck (1948) adalah sbb:

N = 15 + ½ (N’ – 15)

Dengan N = N SPT hasil koreksi

N’ = n SPT lapangan; bila N’ < 15 nilai N tidak perlu dikoreksi

laporan pengujian

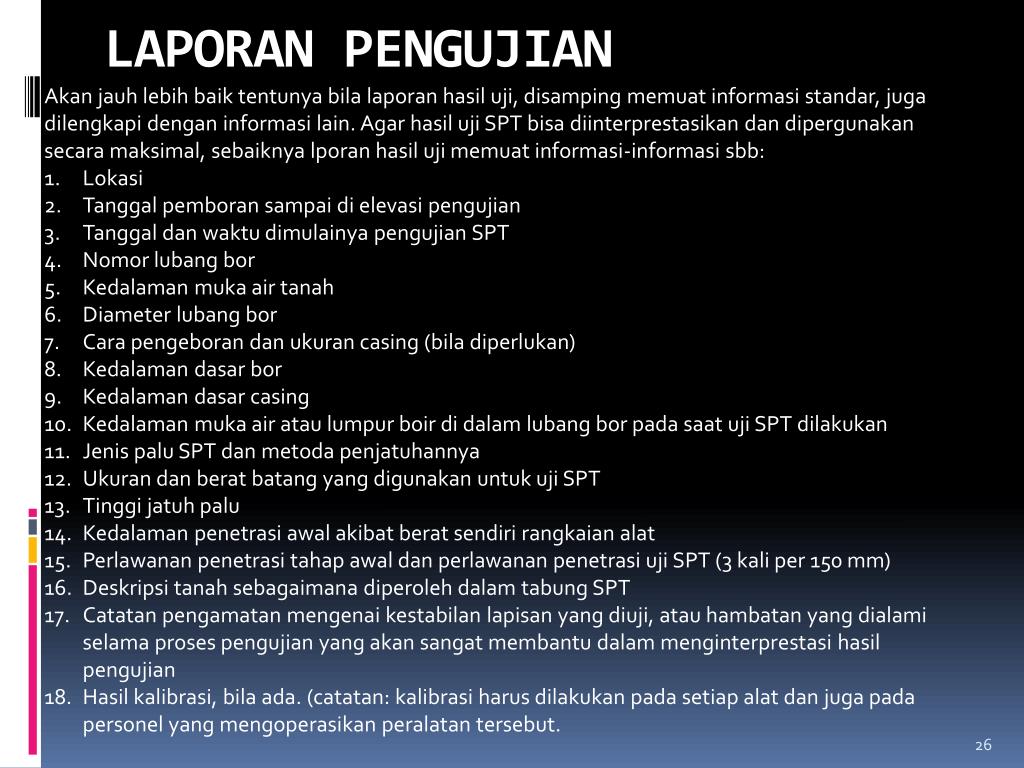

LAPORAN PENGUJIAN

Akan jauh lebih baik tentunya bila laporan hasil uji, disamping memuat informasi standar, juga dilengkapi dengan informasi lain. Agar hasil uji SPT bisa diinterprestasikan dan dipergunakan secara maksimal, sebaiknya lporan hasil uji memuat informasi-informasi sbb:

Lokasi

Tanggal pemboran sampai di elevasi pengujian

Tanggal dan waktu dimulainya pengujian SPT

Nomor lubang bor

Kedalaman muka air tanah

Diameter lubang bor

Cara pengeboran dan ukuran casing (bila diperlukan)

Kedalaman dasar bor

Kedalaman dasar casing

Kedalaman muka air atau lumpur boir di dalam lubang bor pada saat uji SPT dilakukan

Jenis palu SPT dan metoda penjatuhannya

Ukuran dan berat batang yang digunakan untuk uji SPT

Tinggi jatuh palu

Kedalaman penetrasi awal akibat berat sendiri rangkaian alat

Perlawanan penetrasi tahap awal dan perlawanan penetrasi uji SPT (3 kali per 150 mm)

Deskripsi tanah sebagaimana diperoleh dalam tabung SPT

Catatan pengamatan mengenai kestabilan lapisan yang diuji, atau hambatan yang dialami selama proses pengujian yang akan sangat membantu dalam menginterprestasi hasil pengujian

Hasil kalibrasi, bila ada. (catatan: kalibrasi harus dilakukan pada setiap alat dan juga pada personel yang mengoperasikan peralatan tersebut.

normalisasi n terhadap nilai standar

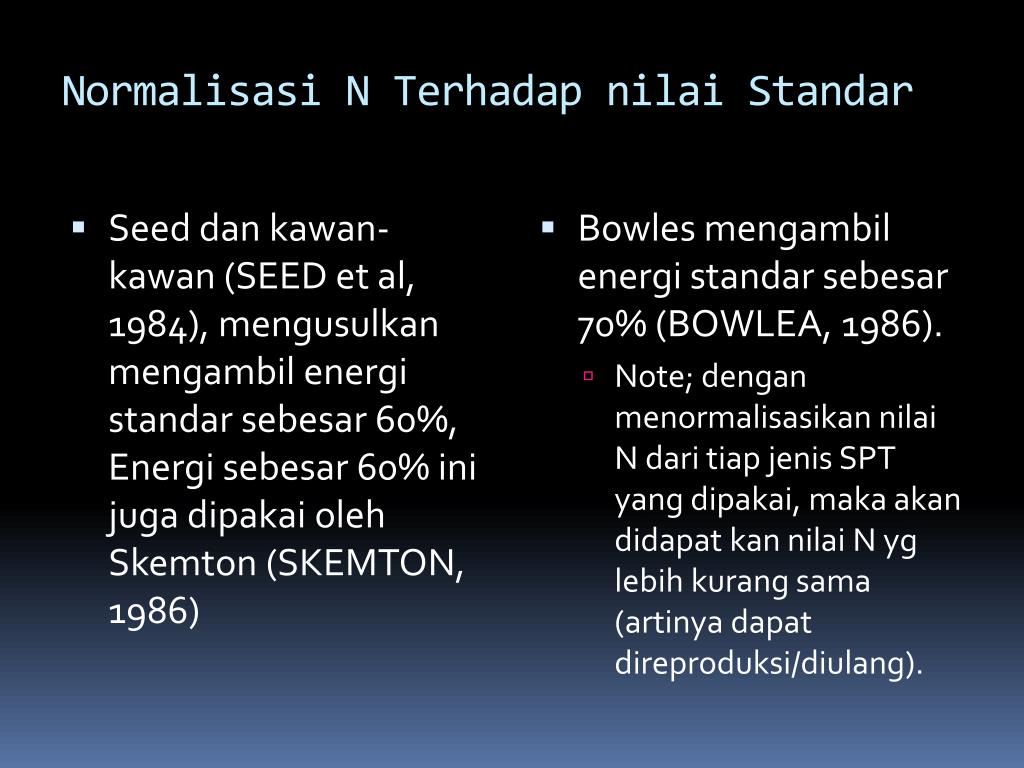

Normalisasi N Terhadap nilai Standar
  • Seed dan kawan-kawan (SEED et al, 1984), mengusulkan mengambil energi standar sebesar 60%, Energi sebesar 60% ini juga dipakai oleh Skemton (SKEMTON, 1986)
  • Bowles mengambil energi standar sebesar 70% (BOWLEA, 1986).
    • Note; dengan menormalisasikan nilai N dari tiap jenis SPT yang dipakai, maka akan didapat kan nilai N yg lebih kurang sama (artinya dapat direproduksi/diulang).
rumus yang digunakan

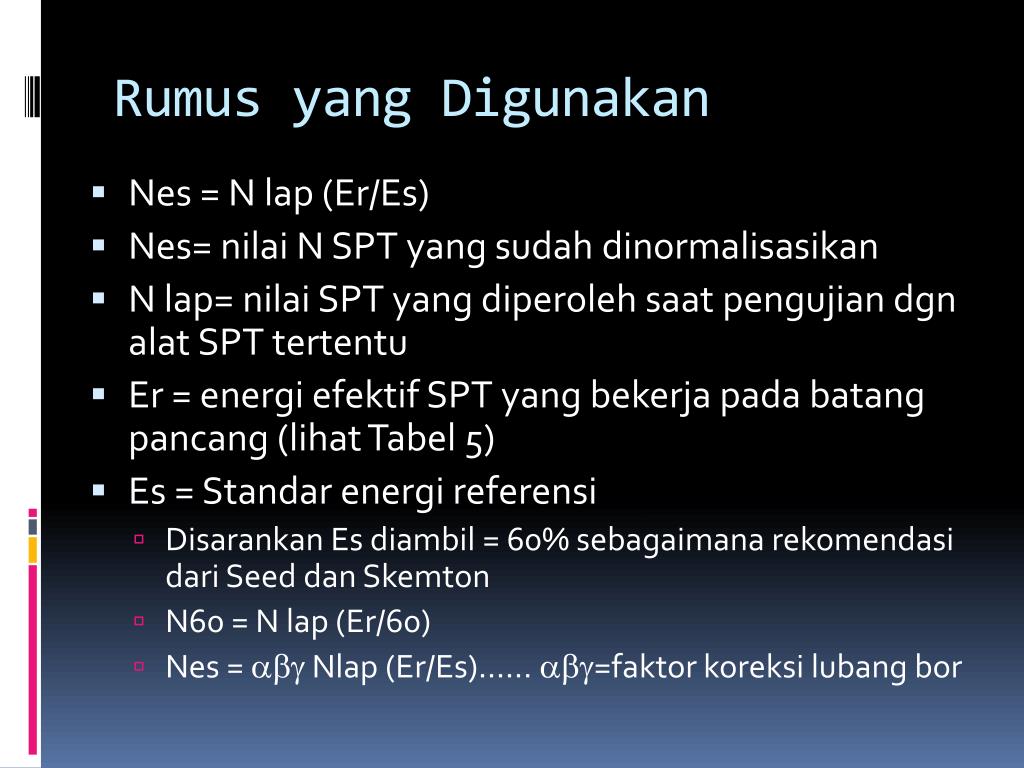

Rumus yang Digunakan
  • Nes = N lap (Er/Es)
  • Nes= nilai N SPT yang sudah dinormalisasikan
  • N lap= nilai SPT yang diperoleh saat pengujian dgn alat SPT tertentu
  • Er = energi efektif SPT yang bekerja pada batang pancang (lihat Tabel 5)
  • Es = Standar energi referensi
    • Disarankan Es diambil = 60% sebagaimana rekomendasi dari Seed dan Skemton
    • N60 = N lap (Er/60)
    • Nes =  Nlap (Er/Es)...... =faktor koreksi lubang bor
faktor koreksi lubang bor

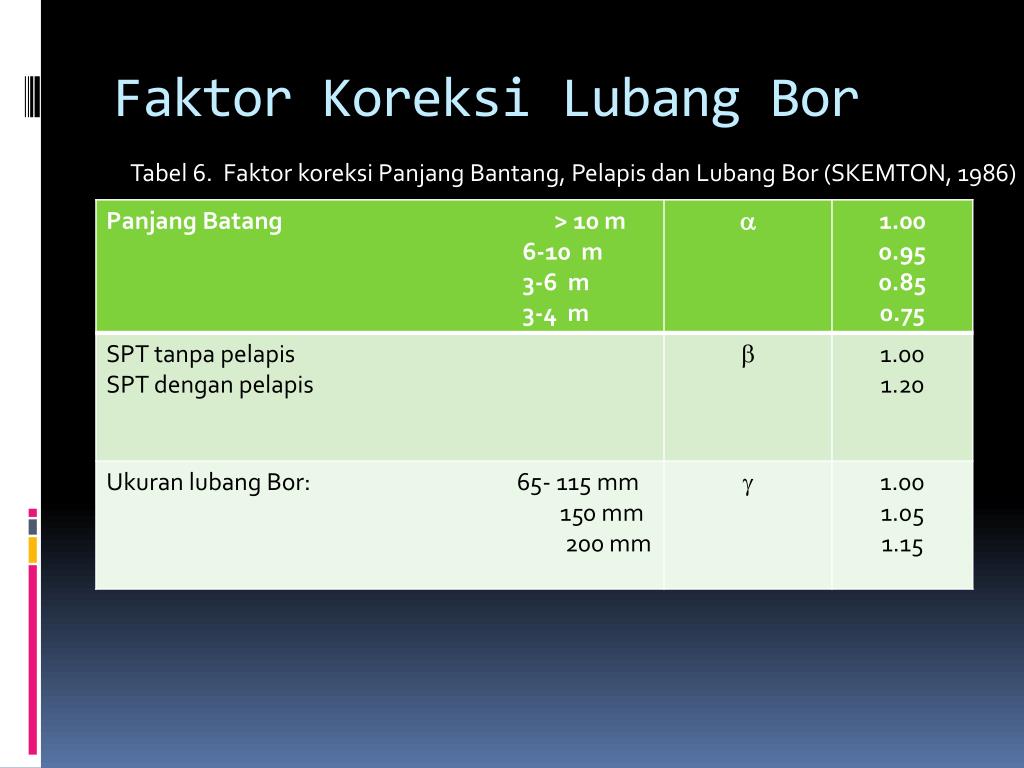

Faktor Koreksi Lubang Bor

Tabel 6. Faktor koreksi Panjang Bantang, Pelapis dan Lubang Bor (SKEMTON, 1986)

contoh
Contoh

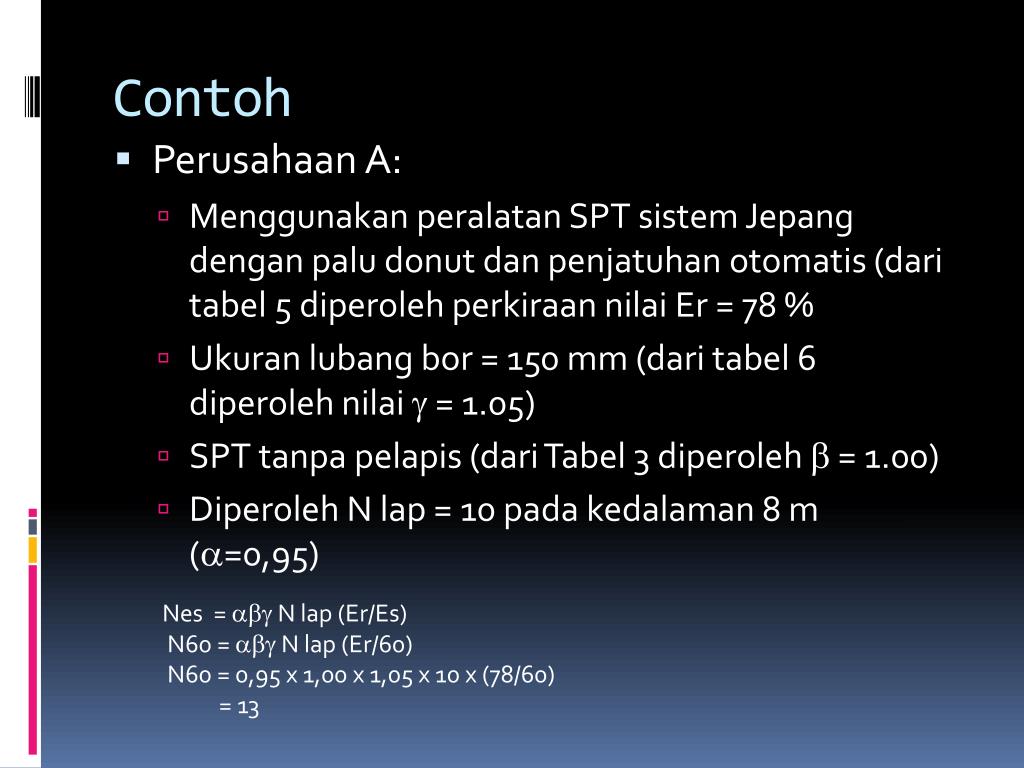

  • Perusahaan A:
    • Menggunakan peralatan SPT sistem Jepang dengan palu donut dan penjatuhan otomatis (dari tabel 5 diperoleh perkiraan nilai Er = 78 %
    • Ukuran lubang bor = 150 mm (dari tabel 6 diperoleh nilai  = 1.05)
    • SPT tanpa pelapis (dari Tabel 3 diperoleh  = 1.00)
    • Diperoleh N lap = 10 pada kedalaman 8 m (=0,95)

Nes =  N lap (Er/Es)

N60 =  N lap (Er/60)

N60 = 0,95 x 1,00 x 1,05 x 10 x (78/60)

= 13

contoh1
Contoh
  • Perusahaan B:
    • Menggunakan peralatan SPT sistem Amerika dengan palu donut dan penjatuhan Tali=katrol (dari tabel 5 diperoleh perkiraan nilai Er = 45 %
    • Ukuran lubang bor = 150 mm (dari tabel 6 diperoleh nilai  = 1.05)
    • SPT tanpa pelapis (dari Tabel 3 diperoleh  = 1.00)
    • Diperoleh N lap = 18 pada kedalaman 8 m

Nes =  N lap (Er/Es)

N60 =  N lap (Er/60)

N60 = 0,95 x 1,05 x 1,00 x 18 x (45/60)

= 13,5

= 13

korelasi dengan kepadatan tanah

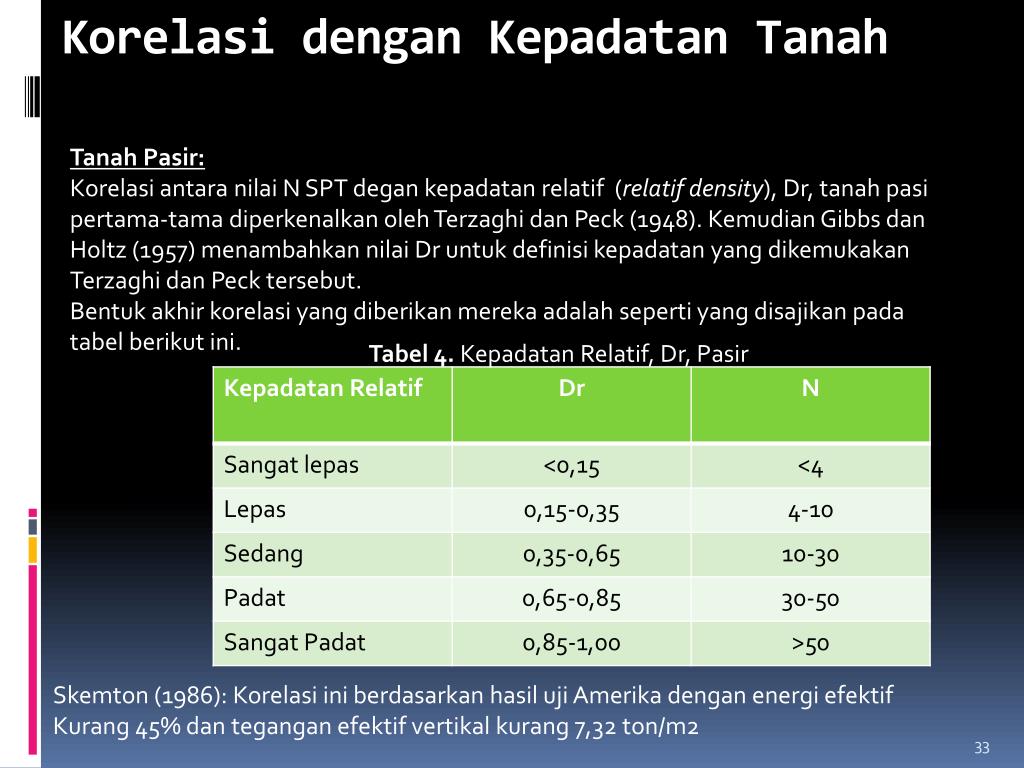

Korelasi dengan Kepadatan Tanah

Tanah Pasir:

Korelasi antara nilai N SPT degan kepadatan relatif (relatif density), Dr, tanah pasi pertama-tama diperkenalkan oleh Terzaghi dan Peck (1948). Kemudian Gibbs dan Holtz (1957) menambahkan nilai Dr untuk definisi kepadatan yang dikemukakan Terzaghi dan Peck tersebut.

Bentuk akhir korelasi yang diberikan mereka adalah seperti yang disajikan pada tabel berikut ini.

Tabel 4. Kepadatan Relatif, Dr, Pasir

Skemton (1986): Korelasi ini berdasarkan hasil uji Amerika dengan energi efektif

Kurang 45% dan tegangan efektif vertikal kurang 7,32 ton/m2

slide34

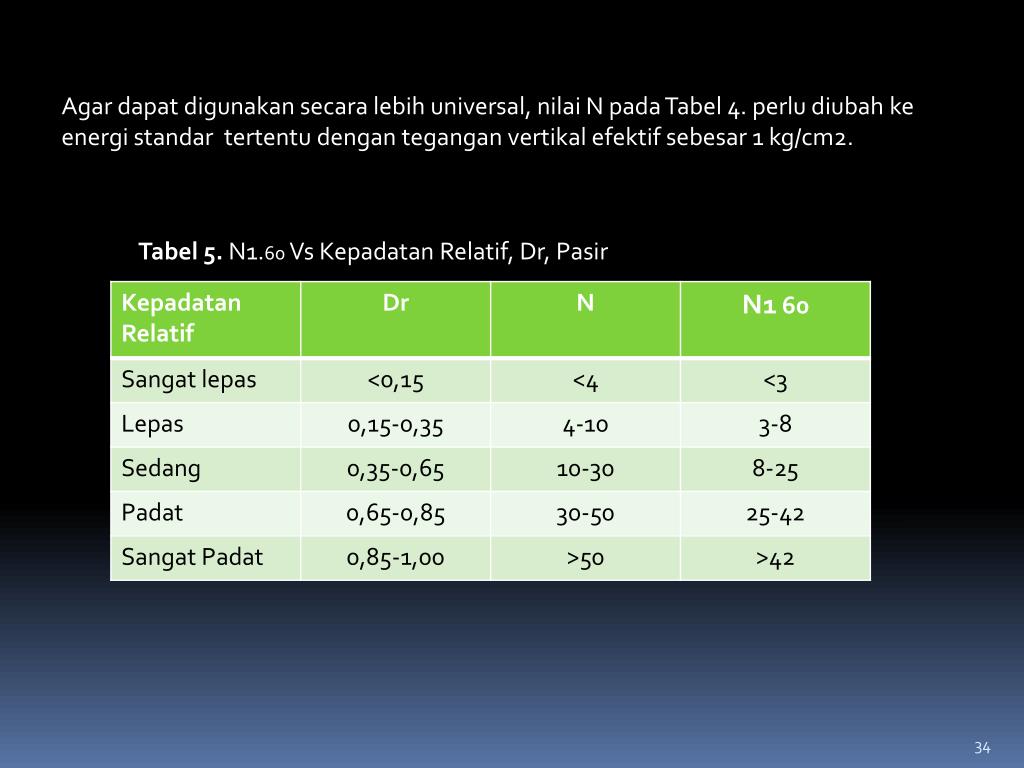

Agar dapat digunakan secara lebih universal, nilai N pada Tabel 4. perlu diubah ke energi standar tertentu dengan tegangan vertikal efektif sebesar 1 kg/cm2.

Tabel 5. N1.60 Vs Kepadatan Relatif, Dr, Pasir
