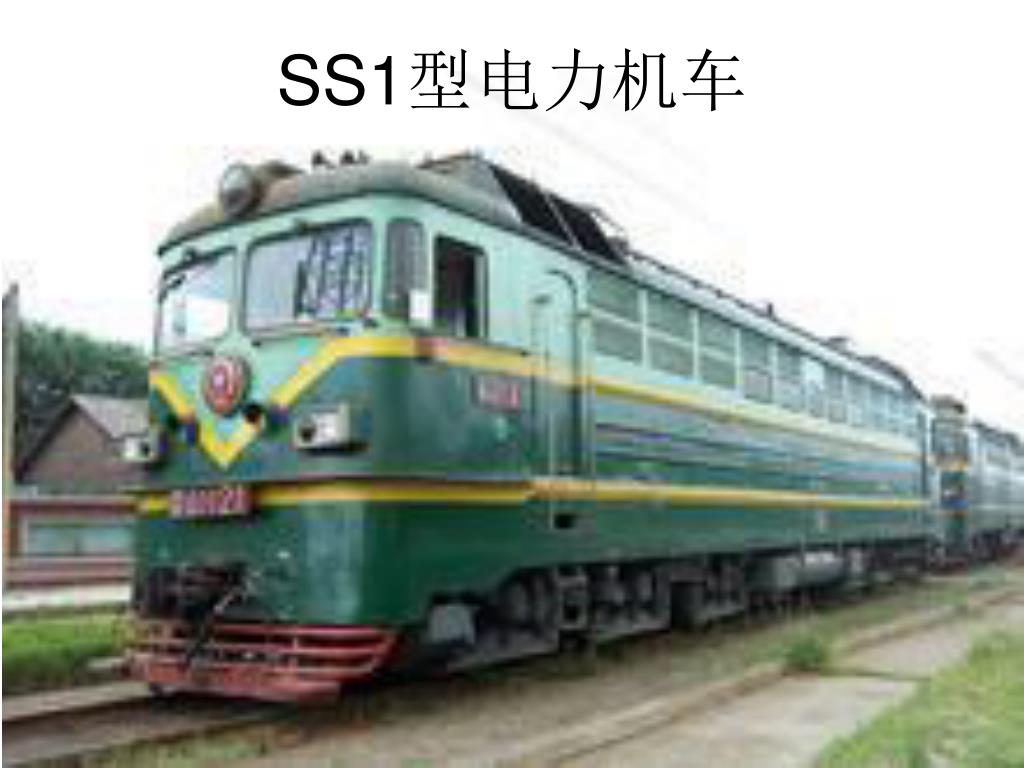

SS1 型电力机车

1. SS1型电力机车

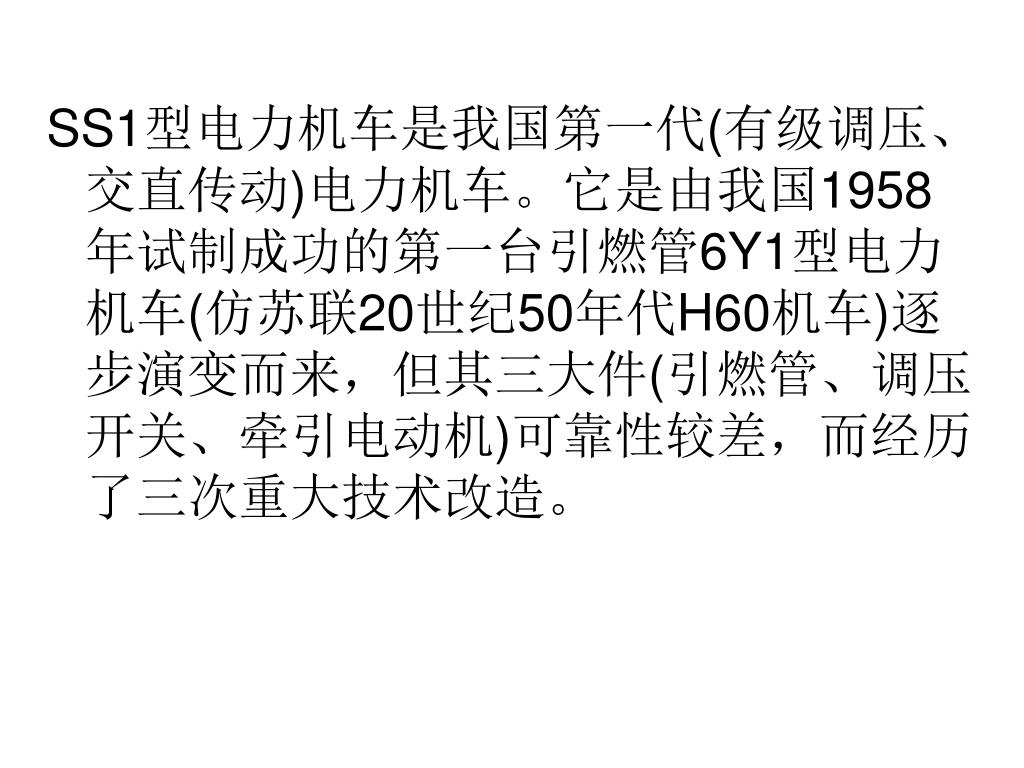

2. SS1型电力机车是我国第一代(有级调压、交直传动)电力机车。它是由我国1958年试制成功的第一台引燃管6Y1型电力机车(仿苏联20世纪50年代H60机车)逐步演变而来，但其三大件(引燃管、调压开关、牵引电动机)可靠性较差，而经历了三次重大技术改造。SS1型电力机车是我国第一代(有级调压、交直传动)电力机车。它是由我国1958年试制成功的第一台引燃管6Y1型电力机车(仿苏联20世纪50年代H60机车)逐步演变而来，但其三大件(引燃管、调压开关、牵引电动机)可靠性较差，而经历了三次重大技术改造。

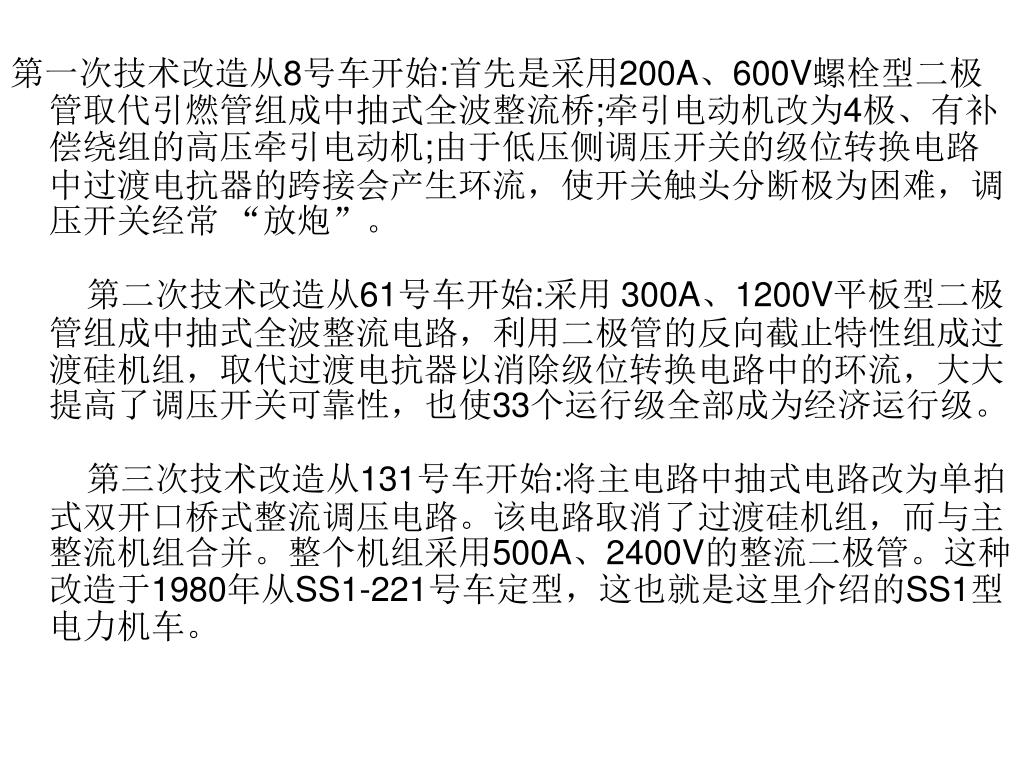

3. 第一次技术改造从8号车开始:首先是采用200A、600V螺栓型二极管取代引燃管组成中抽式全波整流桥;牵引电动机改为4极、有补偿绕组的高压牵引电动机;由于低压侧调压开关的级位转换电路中过渡电抗器的跨接会产生环流，使开关触头分断极为困难，调压开关经常 “放炮”。    第二次技术改造从61号车开始:采用 300A、1200V平板型二极管组成中抽式全波整流电路，利用二极管的反向截止特性组成过渡硅机组，取代过渡电抗器以消除级位转换电路中的环流，大大提高了调压开关可靠性，也使33个运行级全部成为经济运行级。    第三次技术改造从131号车开始:将主电路中抽式电路改为单拍式双开口桥式整流调压电路。该电路取消了过渡硅机组，而与主整流机组合并。整个机组采用500A、2400V的整流二极管。这种改造于1980年从SS1-221号车定型，这也就是这里介绍的SS1型电力机车。

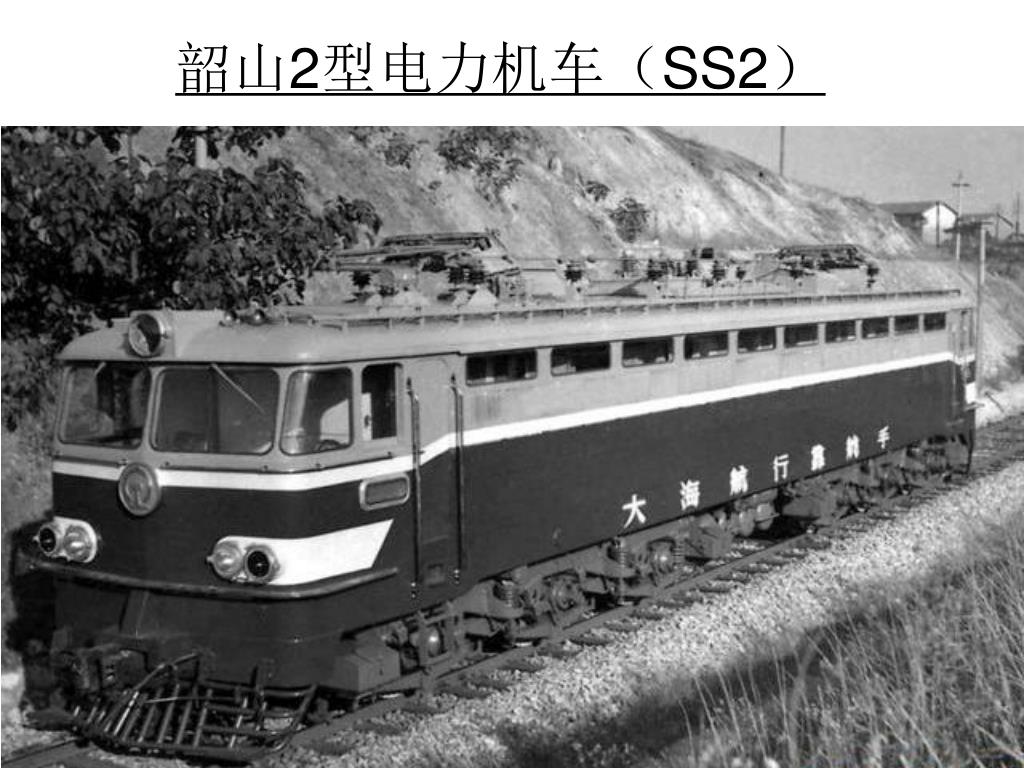

4. 韶山2型电力机车（SS2）

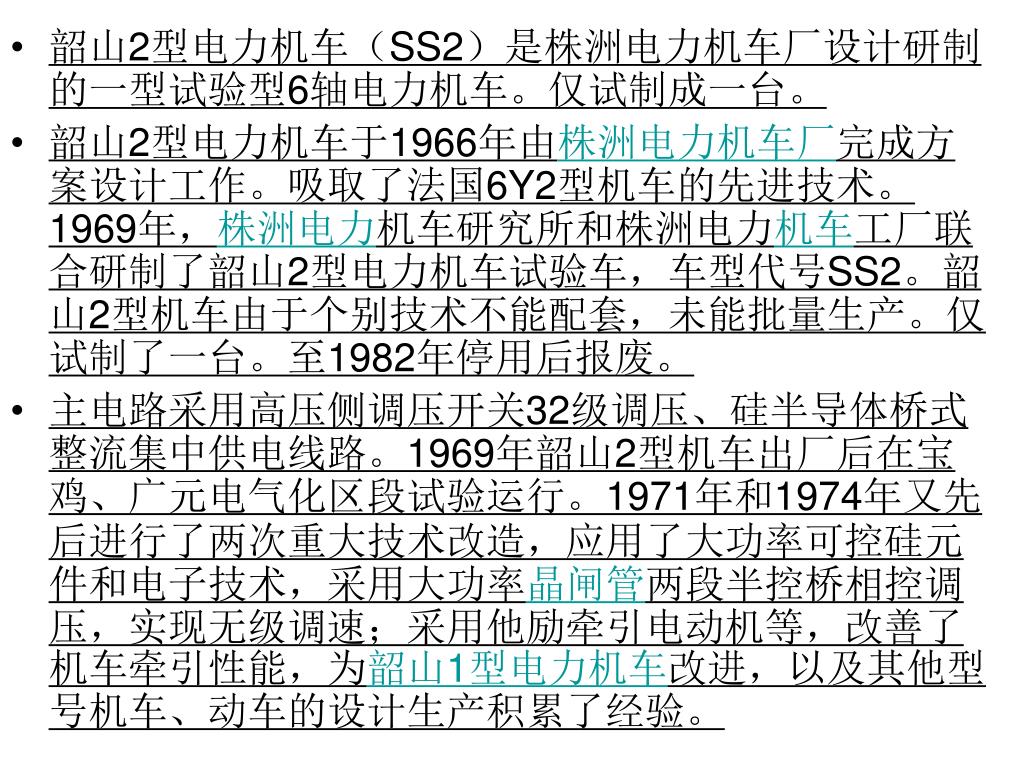

5. 韶山2型电力机车（SS2）是株洲电力机车厂设计研制的一型试验型6轴电力机车。仅试制成一台。韶山2型电力机车（SS2）是株洲电力机车厂设计研制的一型试验型6轴电力机车。仅试制成一台。 韶山2型电力机车于1966年由株洲电力机车厂完成方案设计工作。吸取了法国6Y2型机车的先进技术。1969年，株洲电力机车研究所和株洲电力机车工厂联合研制了韶山2型电力机车试验车，车型代号SS2。韶山2型机车由于个别技术不能配套，未能批量生产。仅试制了一台。至1982年停用后报废。 主电路采用高压侧调压开关32级调压、硅半导体桥式整流集中供电线路。1969年韶山2型机车出厂后在宝鸡、广元电气化区段试验运行。1971年和1974年又先后进行了两次重大技术改造，应用了大功率可控硅元件和电子技术，采用大功率晶闸管两段半控桥相控调压，实现无级调速；采用他励牵引电动机等，改善了机车牵引性能，为韶山1型电力机车改进，以及其他型号机车、动车的设计生产积累了经验。

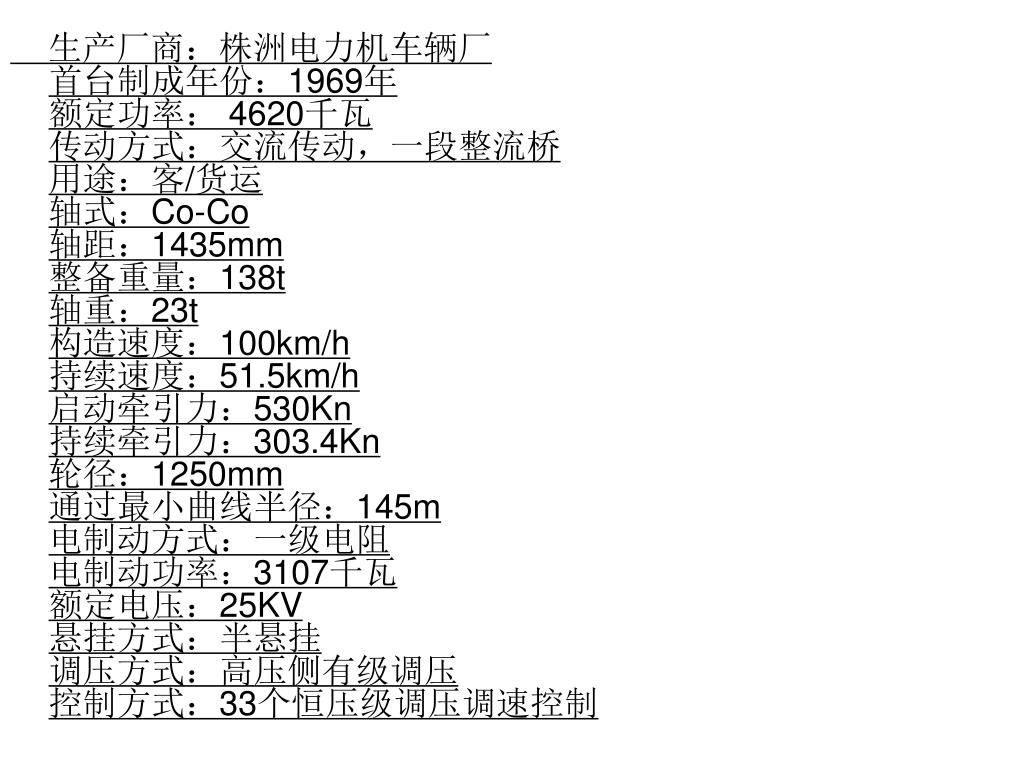

6. 生产厂商：株洲电力机车辆厂首台制成年份：1969年额定功率： 4620千瓦传动方式：交流传动，一段整流桥用途：客/货运轴式：Co-Co轴距：1435mm整备重量：138t轴重：23t构造速度：100km/h持续速度：51.5km/h启动牵引力：530Kn持续牵引力：303.4Kn轮径：1250mm通过最小曲线半径：145m电制动方式：一级电阻电制动功率：3107千瓦额定电压：25KV悬挂方式：半悬挂调压方式：高压侧有级调压控制方式：33个恒压级调压调速控制

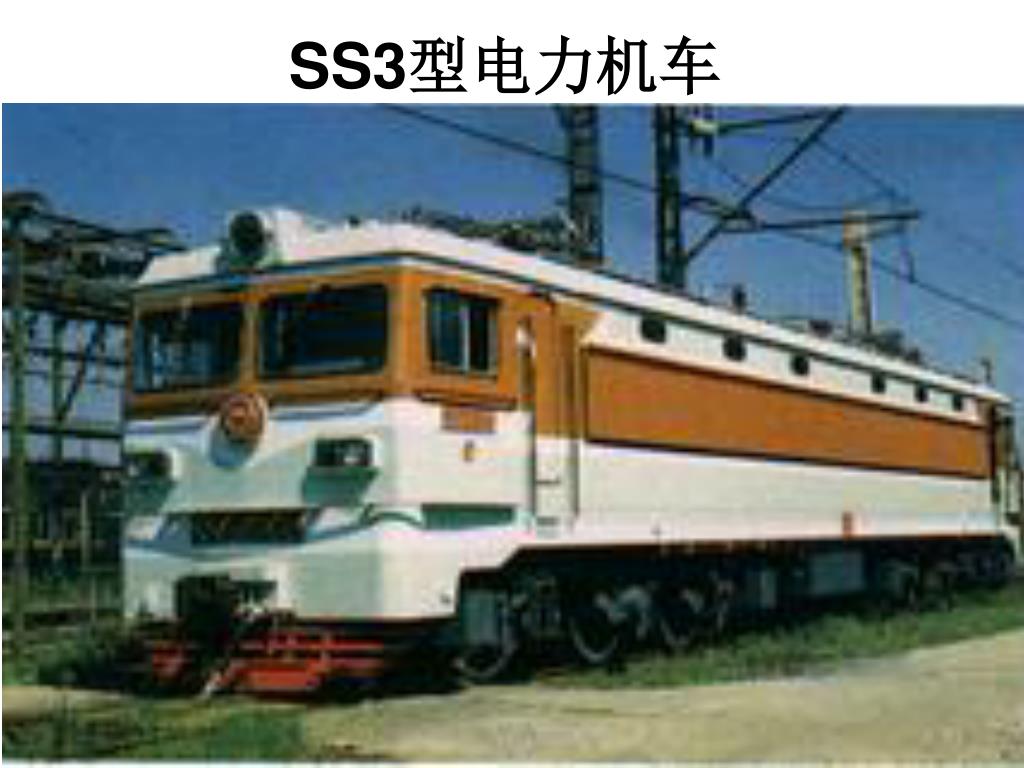

7. SS3型电力机车

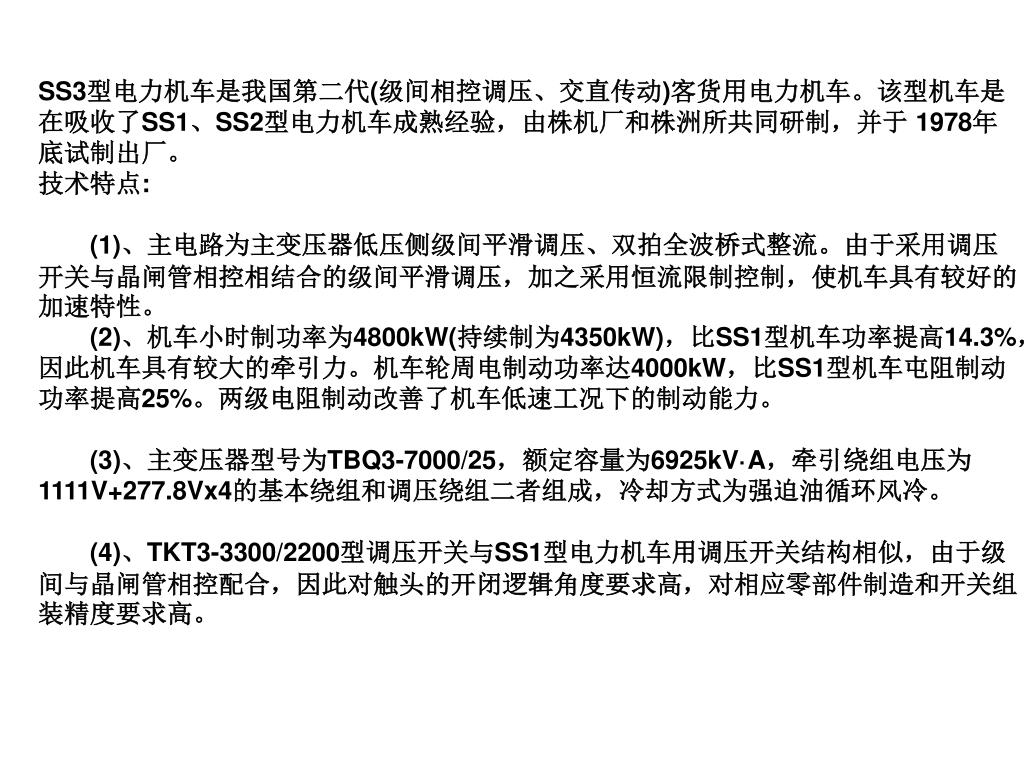

8. SS3型电力机车是我国第二代(级间相控调压、交直传动)客货用电力机车。该型机车是在吸收了SS1、SS2型电力机车成熟经验，由株机厂和株洲所共同研制，并于 1978年底试制出厂。技术特点:(1)、主电路为主变压器低压侧级间平滑调压、双拍全波桥式整流。由于采用调压开关与晶闸管相控相结合的级间平滑调压，加之采用恒流限制控制，使机车具有较好的加速特性。(2)、机车小时制功率为4800kW(持续制为4350kW)，比SS1型机车功率提高14.3%，因此机车具有较大的牵引力。机车轮周电制动功率达4000kW，比SS1型机车屯阻制动功率提高25%。两级电阻制动改善了机车低速工况下的制动能力。(3)、主变压器型号为TBQ3-7000/25，额定容量为6925kV·A，牵引绕组电压为1111V+277.8Vx4的基本绕组和调压绕组二者组成，冷却方式为强迫油循环风冷。(4)、TKT3-3300/2200型调压开关与SS1型电力机车用调压开关结构相似，由于级间与晶闸管相控配合，因此对触头的开闭逻辑角度要求高，对相应零部件制造和开关组装精度要求高。

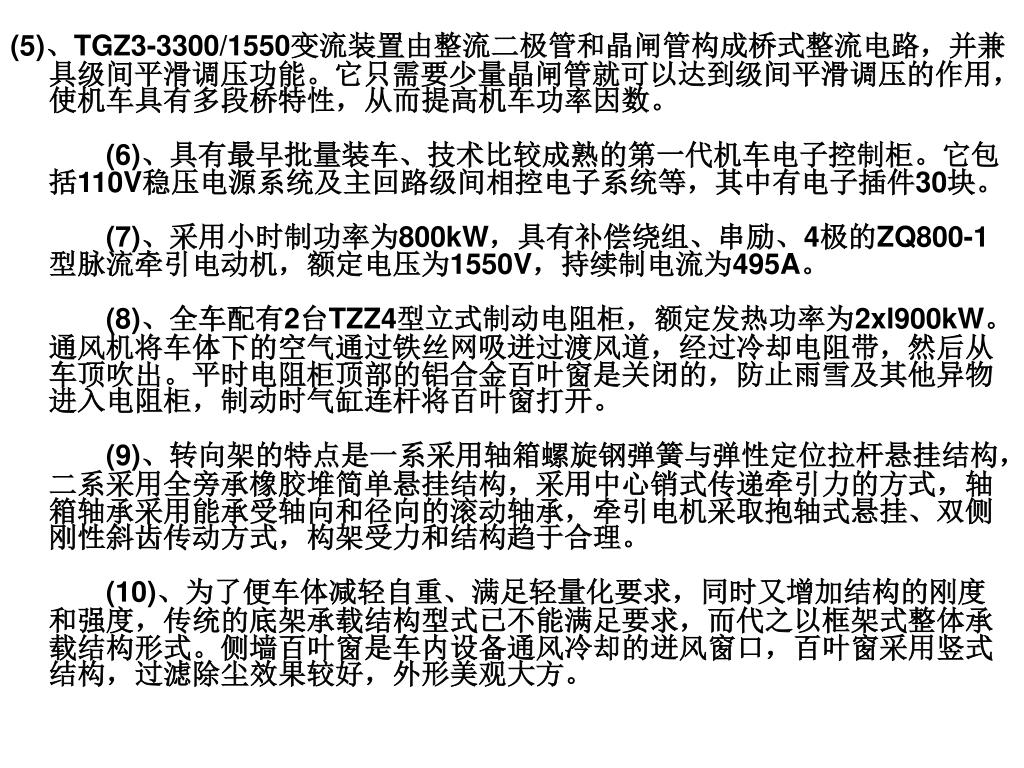

9. (5)、TGZ3-3300/1550变流装置由整流二极管和晶闸管构成桥式整流电路，并兼具级间平滑调压功能。它只需要少量晶闸管就可以达到级间平滑调压的作用，使机车具有多段桥特性，从而提高机车功率因数。(6)、具有最早批量装车、技术比较成熟的第一代机车电子控制柜。它包括110V稳压电源系统及主回路级间相控电子系统等，其中有电子插件30块。(7)、采用小时制功率为800kW，具有补偿绕组、串励、4极的ZQ800-1型脉流牵引电动机，额定电压为1550V，持续制电流为495A。(8)、全车配有2台TZZ4型立式制动电阻柜，额定发热功率为2xl900kW。通风机将车体下的空气通过铁丝网吸迸过渡风道，经过冷却电阻带，然后从车顶吹出。平时电阻柜顶部的铝合金百叶窗是关闭的，防止雨雪及其他异物进入电阻柜，制动时气缸连杆将百叶窗打开。(9)、转向架的特点是一系采用轴箱螺旋钢弹簧与弹性定位拉杆悬挂结构，二系采用全旁承橡胶堆简单悬挂结构，采用中心销式传递牵引力的方式，轴箱轴承采用能承受轴向和径向的滚动轴承，牵引电机采取抱轴式悬挂、双侧刚性斜齿传动方式，构架受力和结构趋于合理。(10)、为了便车体减轻自重、满足轻量化要求，同时又增加结构的刚度和强度，传统的底架承载结构型式已不能满足要求，而代之以框架式整体承载结构形式。侧墙百叶窗是车内设备通风冷却的迸风窗口，百叶窗采用竖式结构，过滤除尘效果较好，外形美观大方。(5)、TGZ3-3300/1550变流装置由整流二极管和晶闸管构成桥式整流电路，并兼具级间平滑调压功能。它只需要少量晶闸管就可以达到级间平滑调压的作用，使机车具有多段桥特性，从而提高机车功率因数。(6)、具有最早批量装车、技术比较成熟的第一代机车电子控制柜。它包括110V稳压电源系统及主回路级间相控电子系统等，其中有电子插件30块。(7)、采用小时制功率为800kW，具有补偿绕组、串励、4极的ZQ800-1型脉流牵引电动机，额定电压为1550V，持续制电流为495A。(8)、全车配有2台TZZ4型立式制动电阻柜，额定发热功率为2xl900kW。通风机将车体下的空气通过铁丝网吸迸过渡风道，经过冷却电阻带，然后从车顶吹出。平时电阻柜顶部的铝合金百叶窗是关闭的，防止雨雪及其他异物进入电阻柜，制动时气缸连杆将百叶窗打开。(9)、转向架的特点是一系采用轴箱螺旋钢弹簧与弹性定位拉杆悬挂结构，二系采用全旁承橡胶堆简单悬挂结构，采用中心销式传递牵引力的方式，轴箱轴承采用能承受轴向和径向的滚动轴承，牵引电机采取抱轴式悬挂、双侧刚性斜齿传动方式，构架受力和结构趋于合理。(10)、为了便车体减轻自重、满足轻量化要求，同时又增加结构的刚度和强度，传统的底架承载结构型式已不能满足要求，而代之以框架式整体承载结构形式。侧墙百叶窗是车内设备通风冷却的迸风窗口，百叶窗采用竖式结构，过滤除尘效果较好，外形美观大方。

10. 韶山3B型（SS3B）

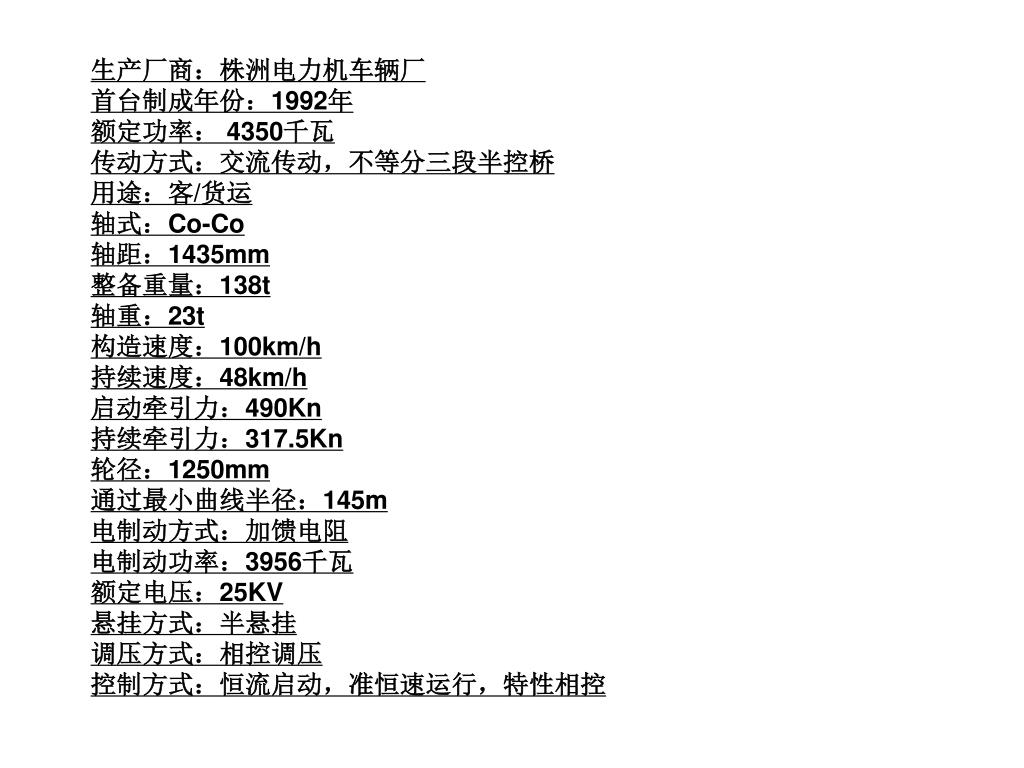

11. 生产厂商：株洲电力机车辆厂首台制成年份：1992年额定功率： 4350千瓦传动方式：交流传动，不等分三段半控桥用途：客/货运轴式：Co-Co轴距：1435mm整备重量：138t轴重：23t构造速度：100km/h持续速度：48km/h启动牵引力：490Kn持续牵引力：317.5Kn轮径：1250mm通过最小曲线半径：145m电制动方式：加馈电阻电制动功率：3956千瓦额定电压：25KV悬挂方式：半悬挂调压方式：相控调压控制方式：恒流启动，准恒速运行，特性相控

12. 韶山3B重联型（SS3B重联）

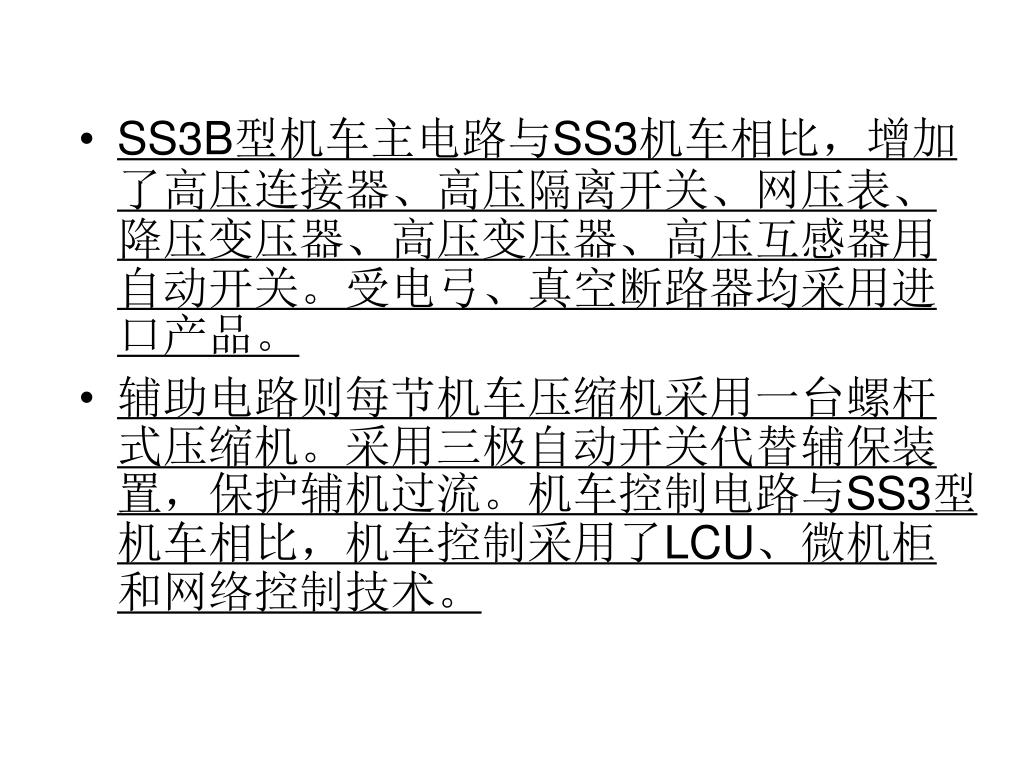

13. SS3B型机车主电路与SS3机车相比，增加了高压连接器、高压隔离开关、网压表、降压变压器、高压变压器、高压互感器用自动开关。受电弓、真空断路器均采用进口产品。 辅助电路则每节机车压缩机采用一台螺杆式压缩机。采用三极自动开关代替辅保装置，保护辅机过流。机车控制电路与SS3型机车相比，机车控制采用了LCU、微机柜和网络控制技术。

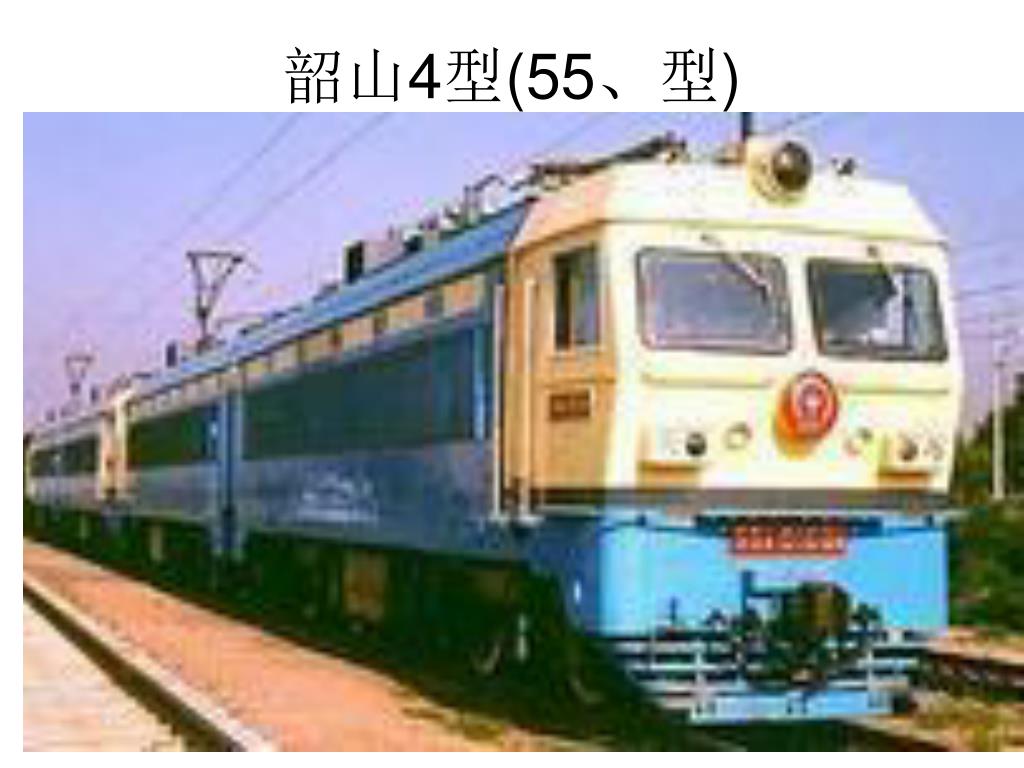

14. 韶山4型(55、型)

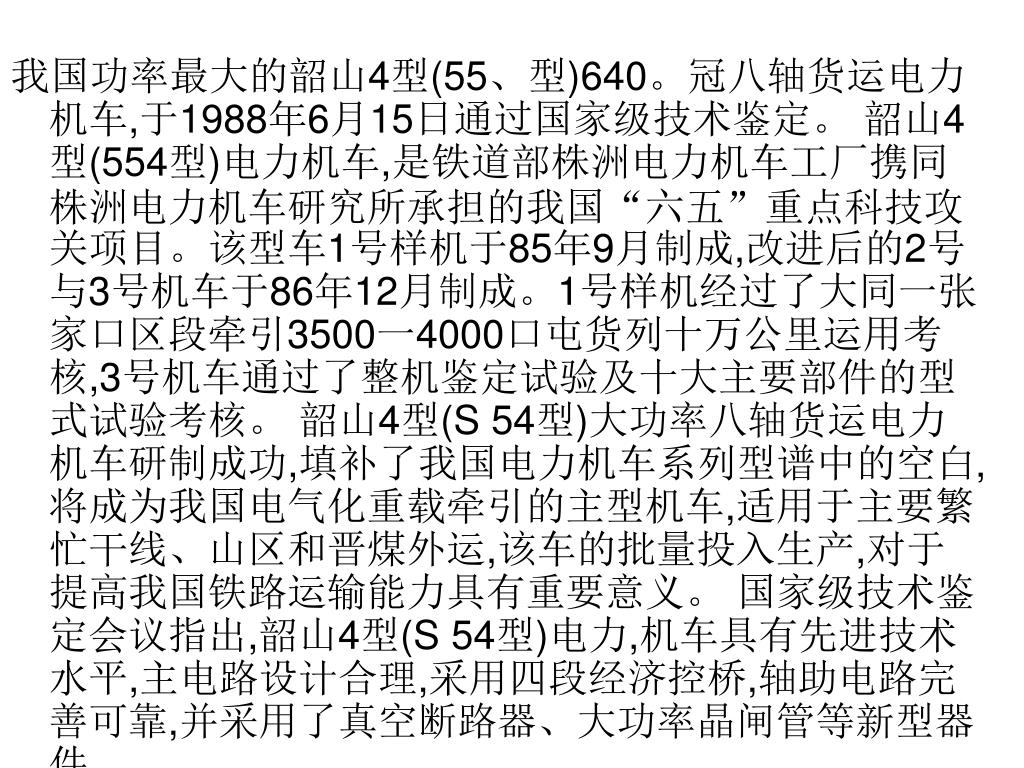

15. 我国功率最大的韶山4型(55、型)640。冠八轴货运电力机车,于1988年6月15日通过国家级技术鉴定。 韶山4型(554型)电力机车,是铁道部株洲电力机车工厂携同株洲电力机车研究所承担的我国“六五”重点科技攻关项目。该型车1号样机于85年9月制成,改进后的2号与3号机车于86年12月制成。1号样机经过了大同一张家口区段牵引3500一4000口屯货列十万公里运用考核,3号机车通过了整机鉴定试验及十大主要部件的型式试验考核。 韶山4型(S 54型)大功率八轴货运电力机车研制成功,填补了我国电力机车系列型谱中的空白,将成为我国电气化重载牵引的主型机车,适用于主要繁忙干线、山区和晋煤外运,该车的批量投入生产,对于提高我国铁路运输能力具有重要意义。 国家级技术鉴定会议指出,韶山4型(S 54型)电力,机车具有先进技术水平,主电路设计合理,采用四段经济控桥,轴助电路完善可靠,并采用了真空断路器、大功率晶闸管等新型器件

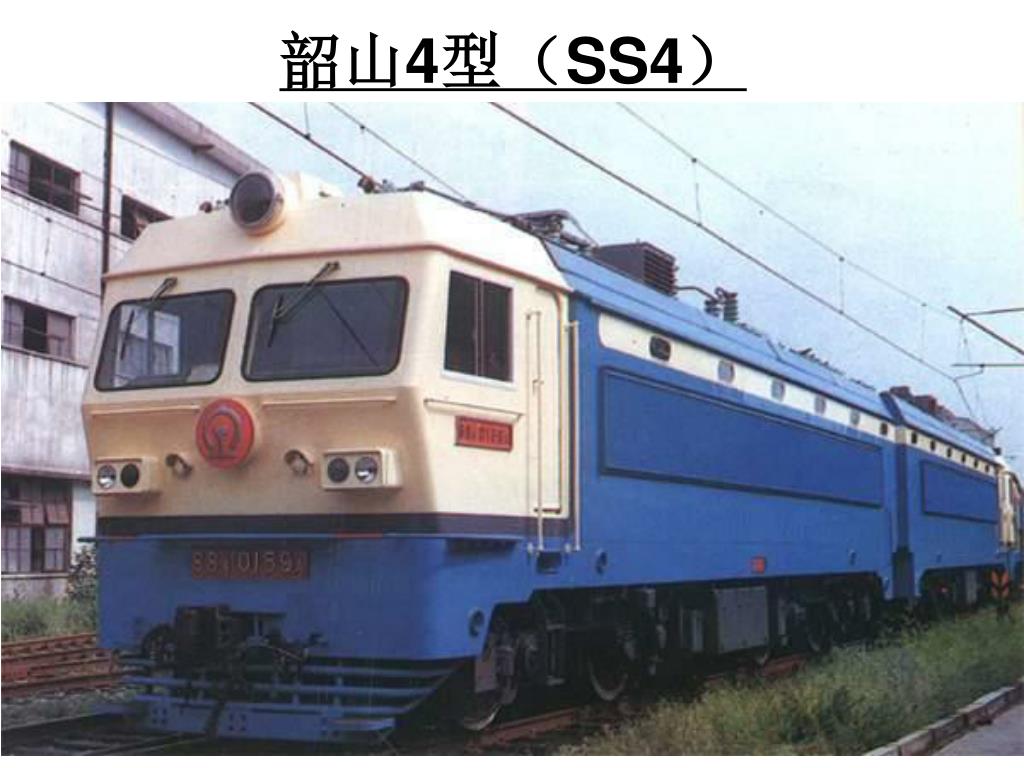

16. 韶山4型（SS4）

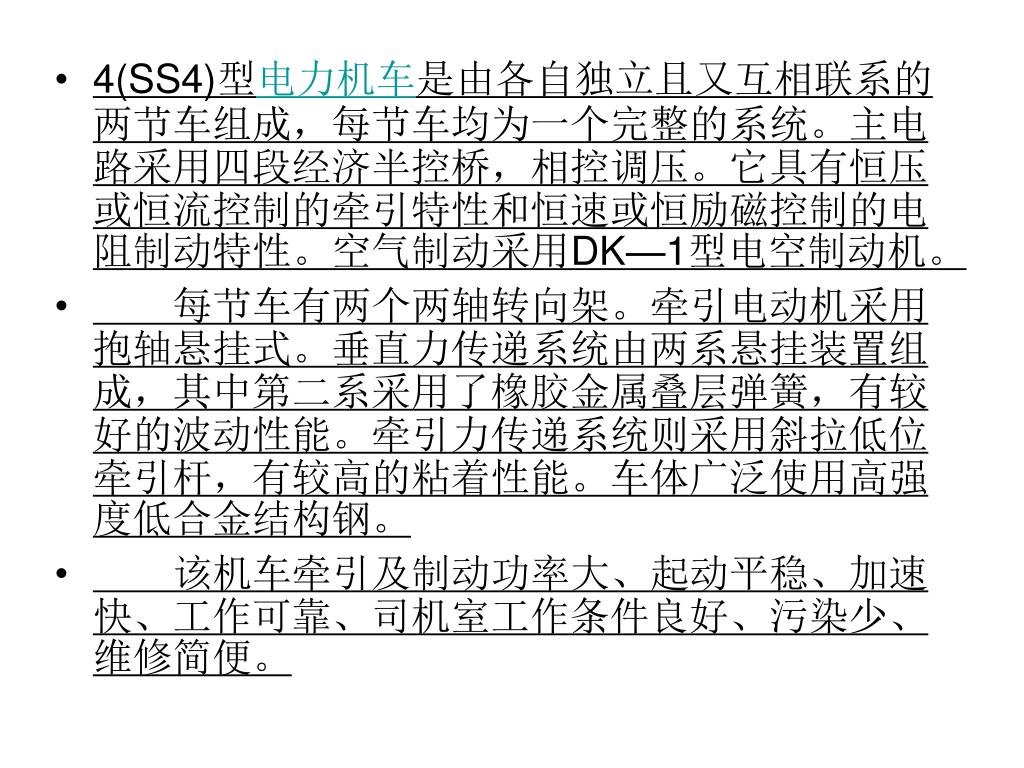

17. 4(SS4)型电力机车是由各自独立且又互相联系的两节车组成，每节车均为一个完整的系统。主电路采用四段经济半控桥，相控调压。它具有恒压或恒流控制的牵引特性和恒速或恒励磁控制的电阻制动特性。空气制动采用DK—1型电空制动机。 　　每节车有两个两轴转向架。牵引电动机采用抱轴悬挂式。垂直力传递系统由两系悬挂装置组成，其中第二系采用了橡胶金属叠层弹簧，有较好的波动性能。牵引力传递系统则采用斜拉低位牵引杆，有较高的粘着性能。车体广泛使用高强度低合金结构钢。 　　该机车牵引及制动功率大、起动平稳、加速快、工作可靠、司机室工作条件良好、污染少、维修简便。

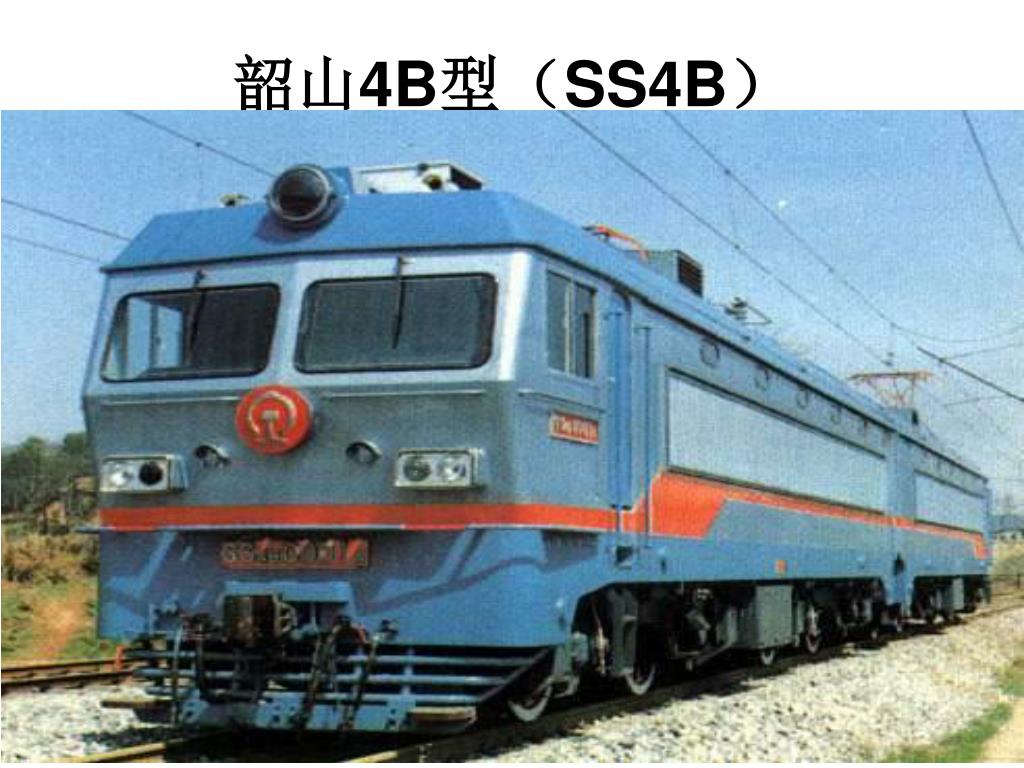

18. 韶山4B型（SS4B）

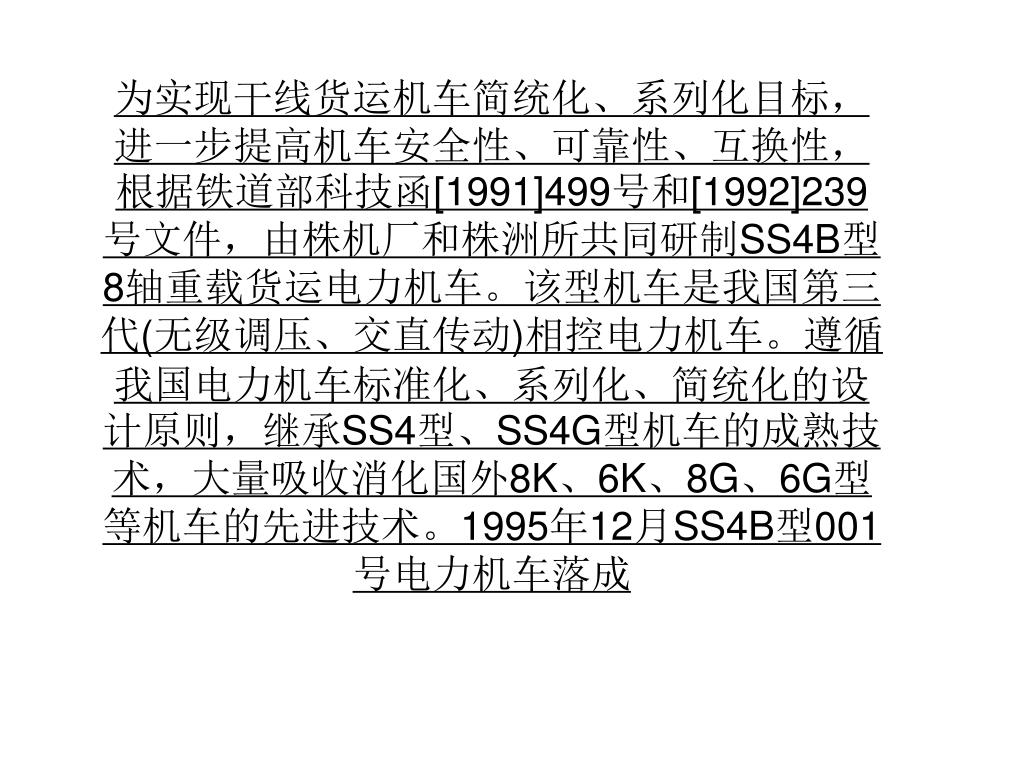

19. 为实现干线货运机车简统化、系列化目标，进一步提高机车安全性、可靠性、互换性，根据铁道部科技函[1991]499号和[1992]239号文件，由株机厂和株洲所共同研制SS4B型8轴重载货运电力机车。该型机车是我国第三代(无级调压、交直传动)相控电力机车。遵循我国电力机车标准化、系列化、简统化的设计原则，继承SS4型、SS4G型机车的成熟技术，大量吸收消化国外8K、6K、8G、6G型等机车的先进技术。1995年12月SS4B型001号电力机车落成为实现干线货运机车简统化、系列化目标，进一步提高机车安全性、可靠性、互换性，根据铁道部科技函[1991]499号和[1992]239号文件，由株机厂和株洲所共同研制SS4B型8轴重载货运电力机车。该型机车是我国第三代(无级调压、交直传动)相控电力机车。遵循我国电力机车标准化、系列化、简统化的设计原则，继承SS4型、SS4G型机车的成熟技术，大量吸收消化国外8K、6K、8G、6G型等机车的先进技术。1995年12月SS4B型001号电力机车落成

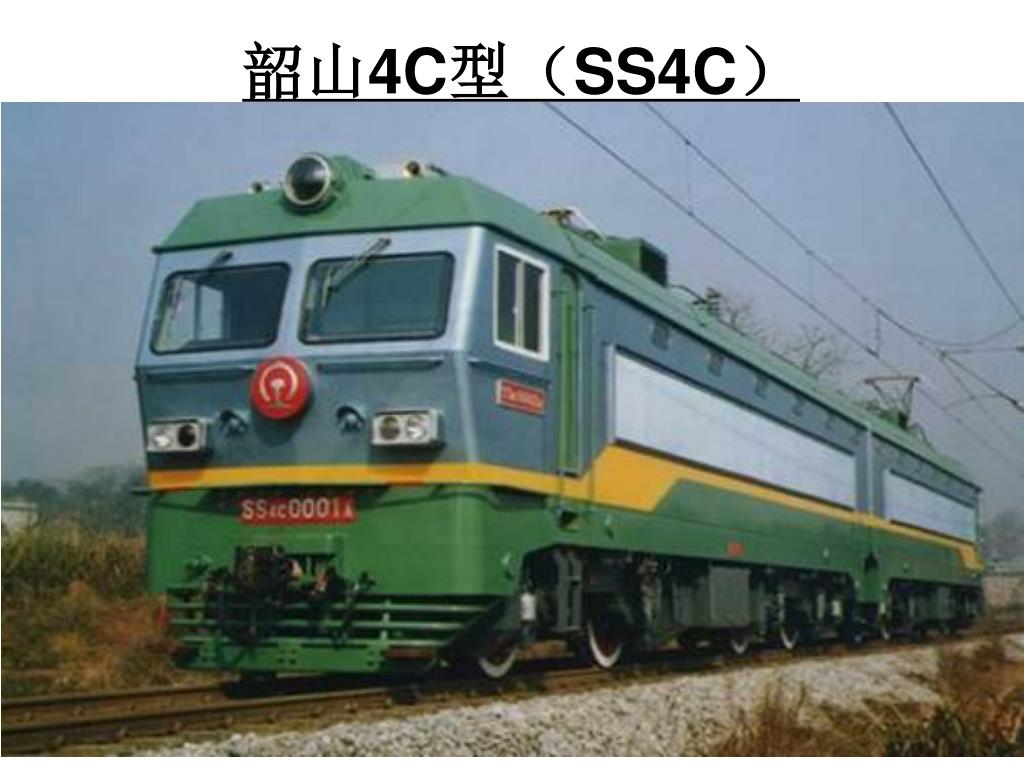

20. 韶山4C型（SS4C）

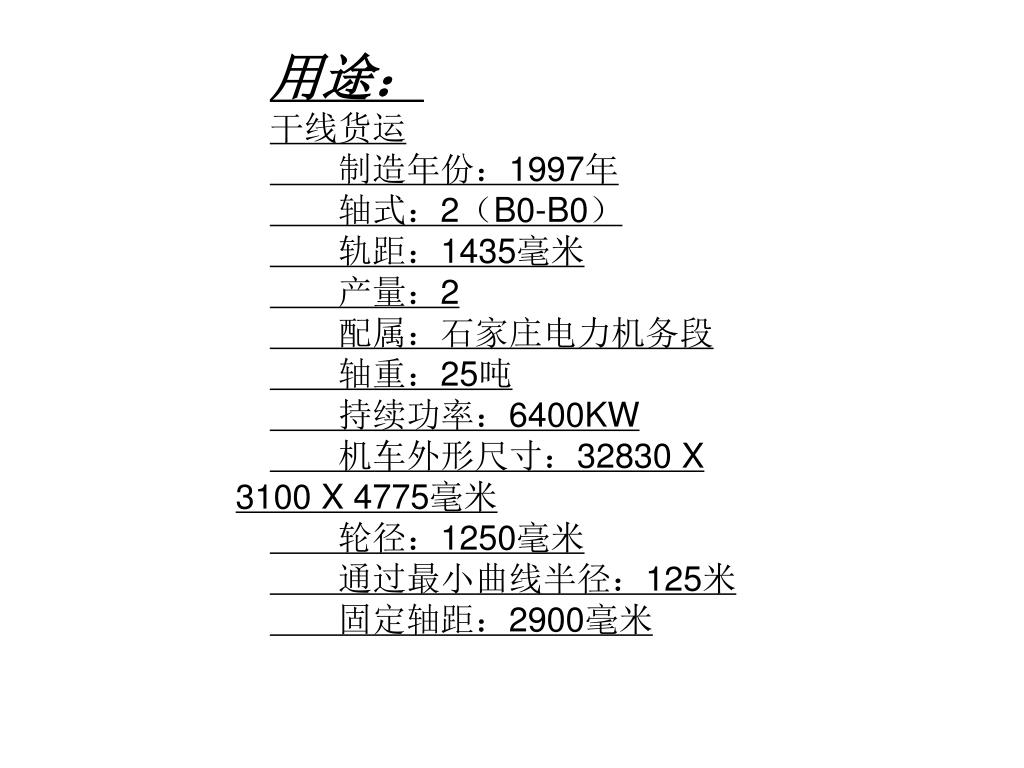

21. 用途： 干线货运 　　制造年份：1997年 　　轴式：2（B0-B0） 　　轨距：1435毫米 　　产量：2 　　配属：石家庄电力机务段 　　轴重：25吨 　　持续功率：6400KW 　　机车外形尺寸：32830 X 3100 X 4775毫米 　　轮径：1250毫米 　　通过最小曲线半径：125米 　　固定轴距：2900毫米

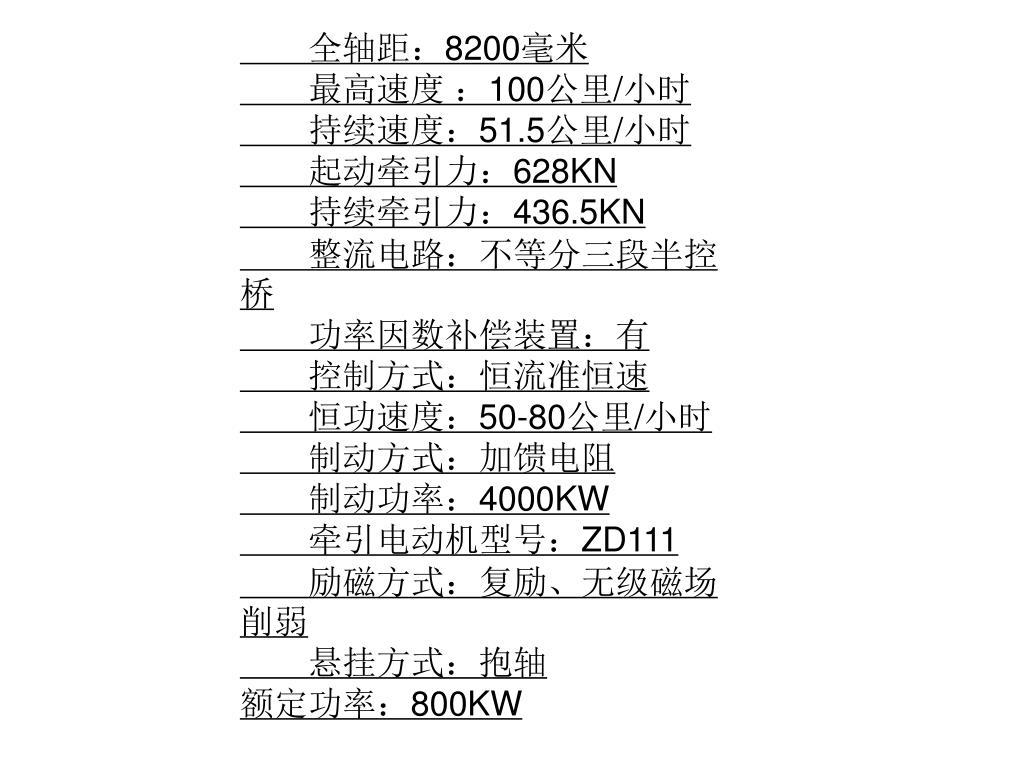

22. 　　全轴距：8200毫米 　　最高速度 ：100公里/小时 　　持续速度：51.5公里/小时 　　起动牵引力：628KN 　　持续牵引力：436.5KN 　　整流电路：不等分三段半控桥 　　功率因数补偿装置：有 　　控制方式：恒流准恒速 　　恒功速度：50-80公里/小时 　　制动方式：加馈电阻 　　制动功率：4000KW 　　牵引电动机型号：ZD111 　　励磁方式：复励、无级磁场削弱 　　悬挂方式：抱轴 额定功率：800KW

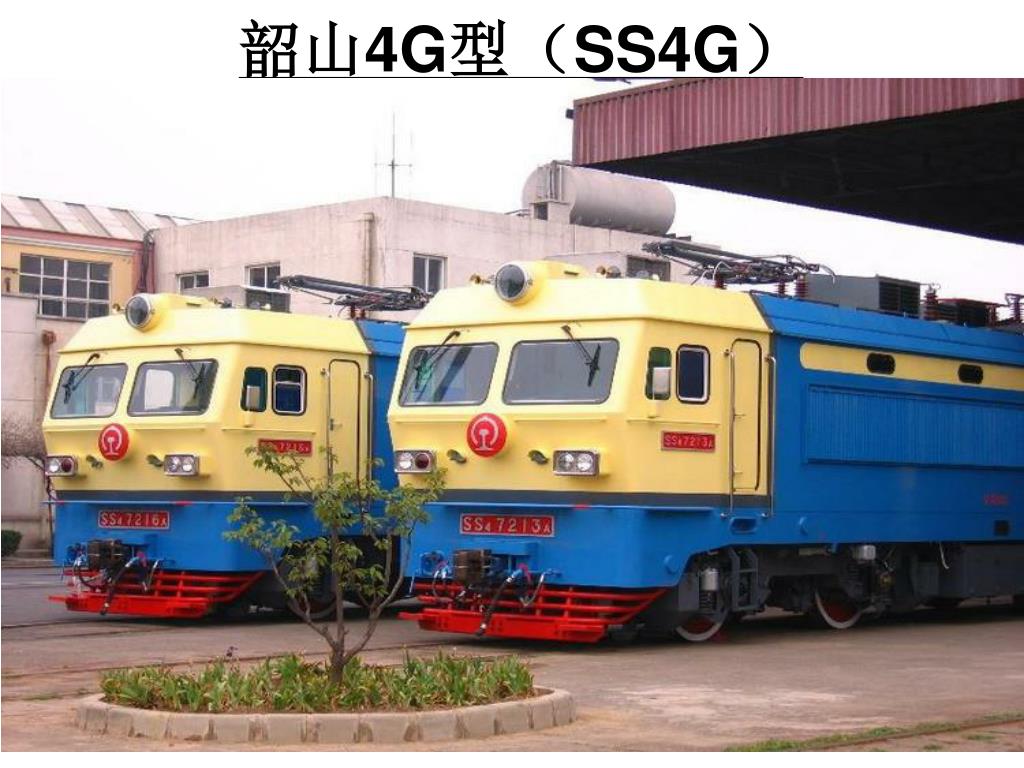

23. 韶山4G型（SS4G）

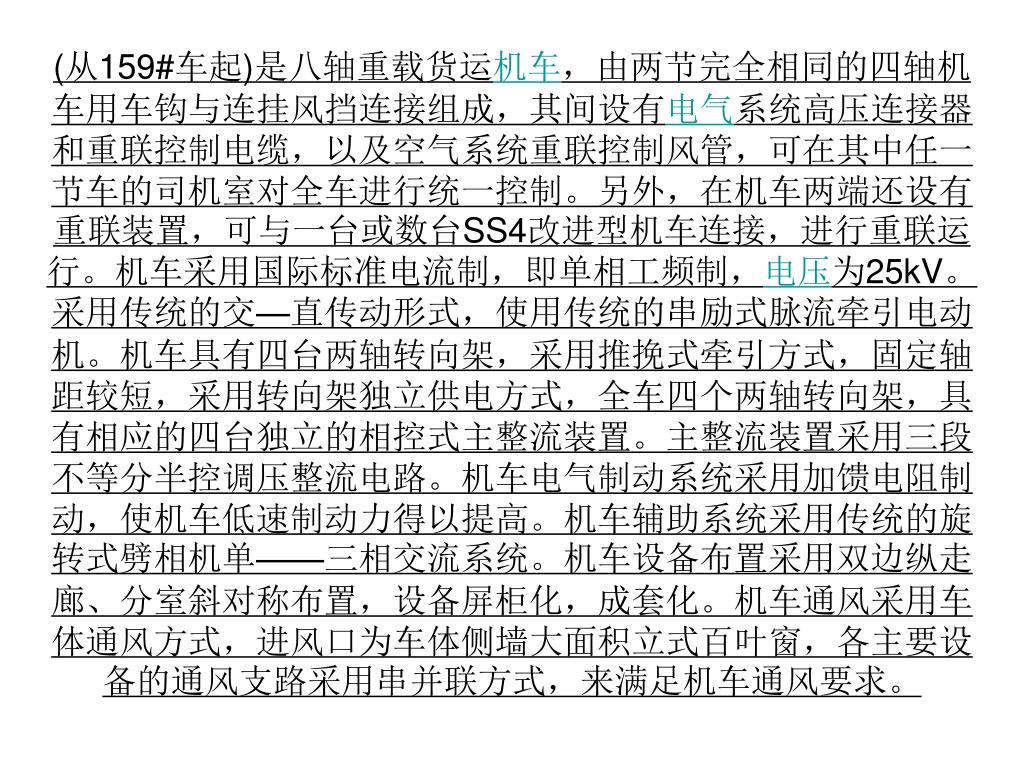

24. (从159#车起)是八轴重载货运机车，由两节完全相同的四轴机车用车钩与连挂风挡连接组成，其间设有电气系统高压连接器和重联控制电缆，以及空气系统重联控制风管，可在其中任一节车的司机室对全车进行统一控制。另外，在机车两端还设有重联装置，可与一台或数台SS4改进型机车连接，进行重联运行。机车采用国际标准电流制，即单相工频制，电压为25kV。采用传统的交—直传动形式，使用传统的串励式脉流牵引电动机。机车具有四台两轴转向架，采用推挽式牵引方式，固定轴距较短，采用转向架独立供电方式，全车四个两轴转向架，具有相应的四台独立的相控式主整流装置。主整流装置采用三段不等分半控调压整流电路。机车电气制动系统采用加馈电阻制动，使机车低速制动力得以提高。机车辅助系统采用传统的旋转式劈相机单——三相交流系统。机车设备布置采用双边纵走廊、分室斜对称布置，设备屏柜化，成套化。机车通风采用车体通风方式，进风口为车体侧墙大面积立式百叶窗，各主要设备的通风支路采用串并联方式，来满足机车通风要求。(从159#车起)是八轴重载货运机车，由两节完全相同的四轴机车用车钩与连挂风挡连接组成，其间设有电气系统高压连接器和重联控制电缆，以及空气系统重联控制风管，可在其中任一节车的司机室对全车进行统一控制。另外，在机车两端还设有重联装置，可与一台或数台SS4改进型机车连接，进行重联运行。机车采用国际标准电流制，即单相工频制，电压为25kV。采用传统的交—直传动形式，使用传统的串励式脉流牵引电动机。机车具有四台两轴转向架，采用推挽式牵引方式，固定轴距较短，采用转向架独立供电方式，全车四个两轴转向架，具有相应的四台独立的相控式主整流装置。主整流装置采用三段不等分半控调压整流电路。机车电气制动系统采用加馈电阻制动，使机车低速制动力得以提高。机车辅助系统采用传统的旋转式劈相机单——三相交流系统。机车设备布置采用双边纵走廊、分室斜对称布置，设备屏柜化，成套化。机车通风采用车体通风方式，进风口为车体侧墙大面积立式百叶窗，各主要设备的通风支路采用串并联方式，来满足机车通风要求。

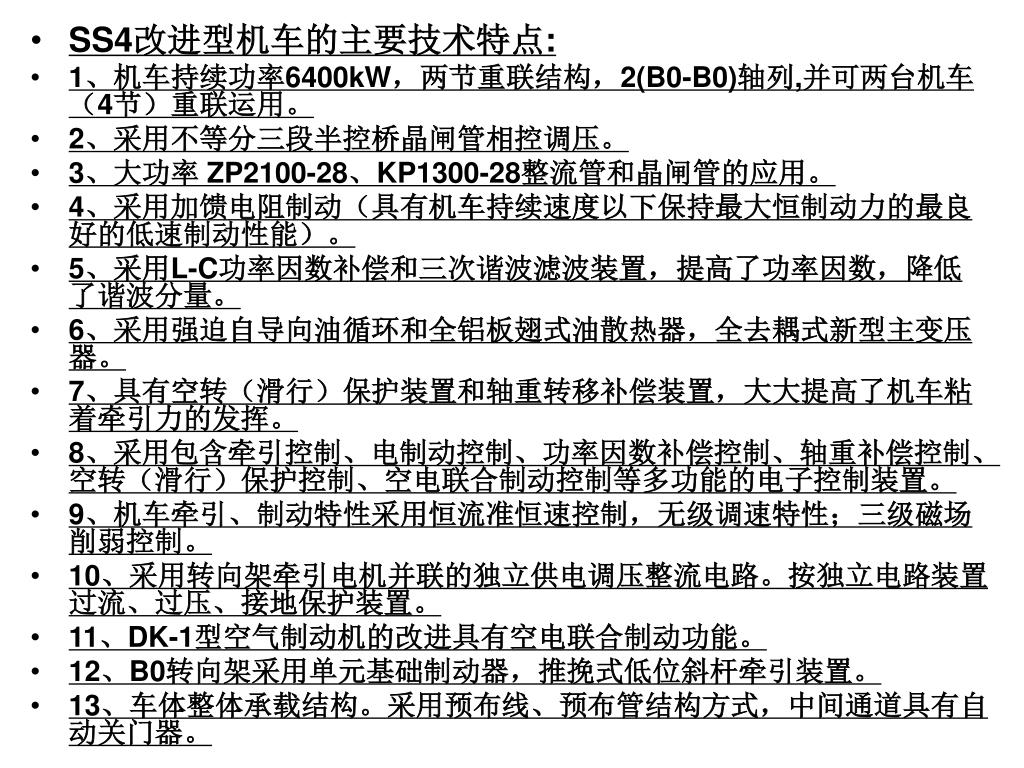

25. SS4改进型机车的主要技术特点: 1、机车持续功率6400kW，两节重联结构，2(B0-B0)轴列,并可两台机车（4节）重联运用。 2、采用不等分三段半控桥晶闸管相控调压。 3、大功率 ZP2100-28、KP1300-28整流管和晶闸管的应用。 4、采用加馈电阻制动（具有机车持续速度以下保持最大恒制动力的最良好的低速制动性能）。 5、采用L-C功率因数补偿和三次谐波滤波装置，提高了功率因数，降低了谐波分量。 6、采用强迫自导向油循环和全铝板翅式油散热器，全去耦式新型主变压器。 7、具有空转（滑行）保护装置和轴重转移补偿装置，大大提高了机车粘着牵引力的发挥。 8、采用包含牵引控制、电制动控制、功率因数补偿控制、轴重补偿控制、空转（滑行）保护控制、空电联合制动控制等多功能的电子控制装置。 9、机车牵引、制动特性采用恒流准恒速控制，无级调速特性；三级磁场削弱控制。 10、采用转向架牵引电机并联的独立供电调压整流电路。按独立电路装置过流、过压、接地保护装置。 11、DK-1型空气制动机的改进具有空电联合制动功能。 12、B0转向架采用单元基础制动器，推挽式低位斜杆牵引装置。 13、车体整体承载结构。采用预布线、预布管结构方式，中间通道具有自动关门器。

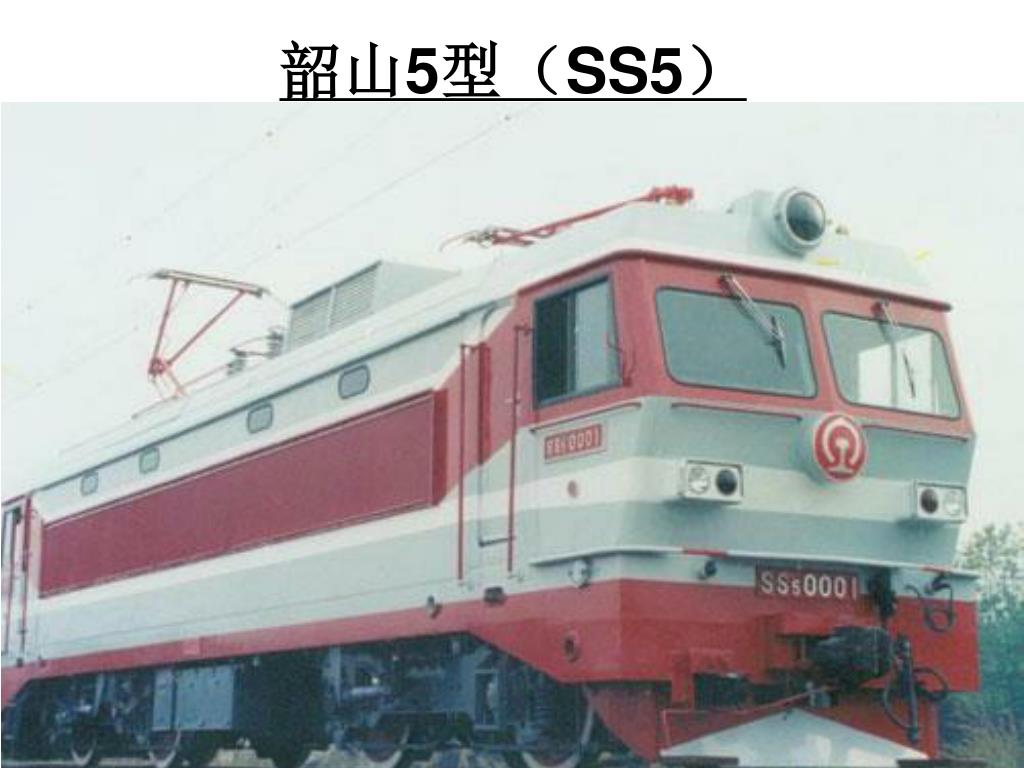

26. 韶山5型（SS5）

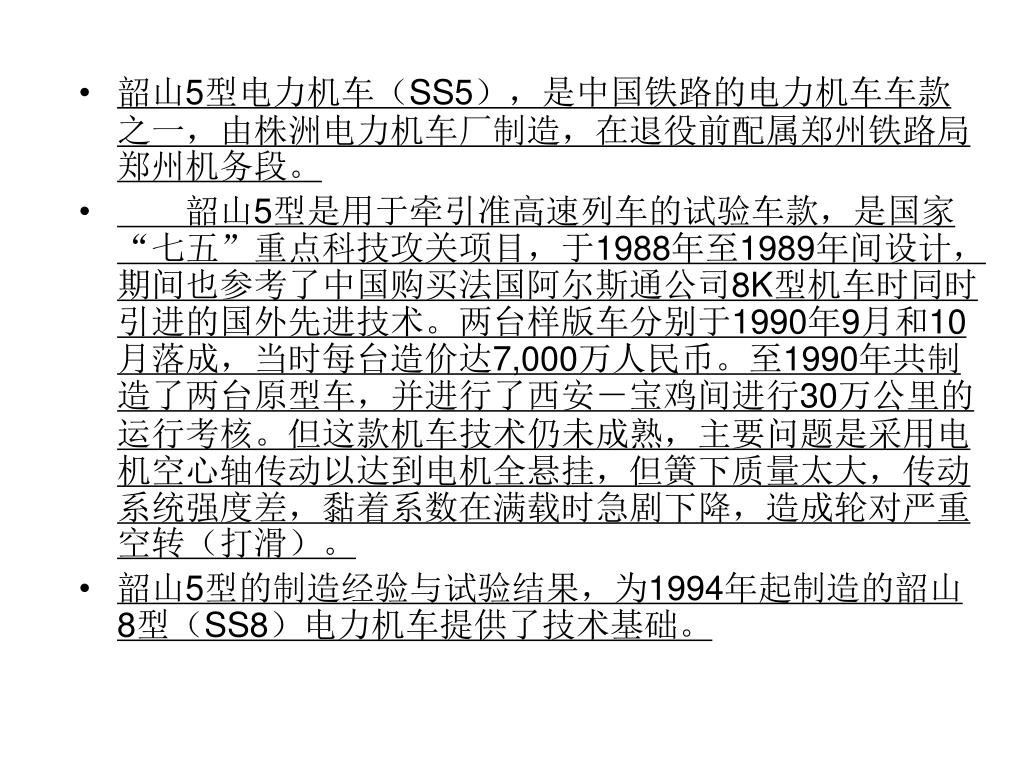

27. 韶山5型电力机车（SS5），是中国铁路的电力机车车款之一，由株洲电力机车厂制造，在退役前配属郑州铁路局郑州机务段。 　　韶山5型是用于牵引准高速列车的试验车款，是国家“七五”重点科技攻关项目，于1988年至1989年间设计，期间也参考了中国购买法国阿尔斯通公司8K型机车时同时引进的国外先进技术。两台样版车分别于1990年9月和10月落成，当时每台造价达7,000万人民币。至1990年共制造了两台原型车，并进行了西安－宝鸡间进行30万公里的运行考核。但这款机车技术仍未成熟，主要问题是采用电机空心轴传动以达到电机全悬挂，但簧下质量太大，传动系统强度差，黏着系数在满载时急剧下降，造成轮对严重空转（打滑）。 韶山5型的制造经验与试验结果，为1994年起制造的韶山8型（SS8）电力机车提供了技术基础。

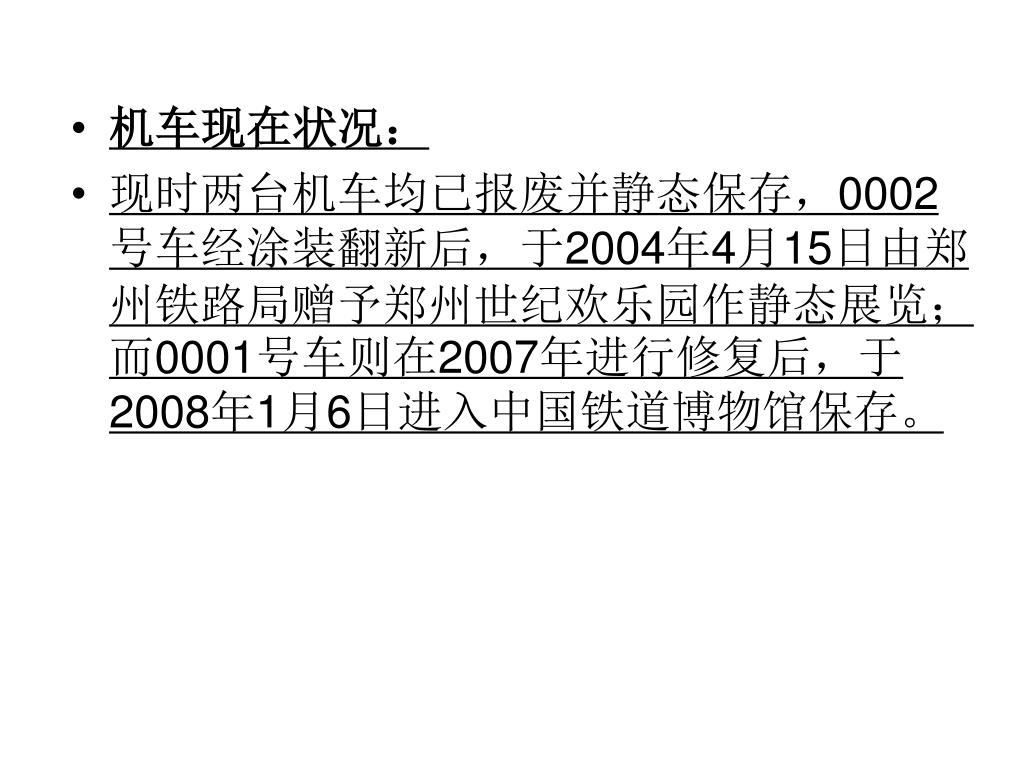

28. 机车现在状况： 现时两台机车均已报废并静态保存，0002号车经涂装翻新后，于2004年4月15日由郑州铁路局赠予郑州世纪欢乐园作静态展览；而0001号车则在2007年进行修复后，于2008年1月6日进入中国铁道博物馆保存。

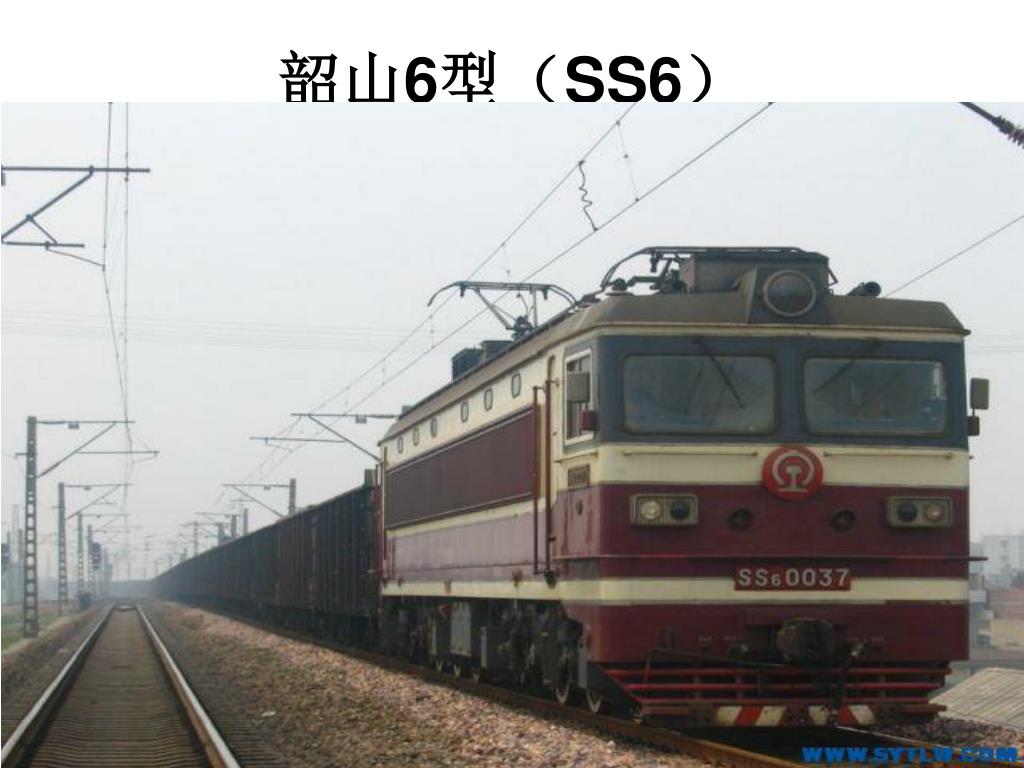

29. 韶山6型（SS6）

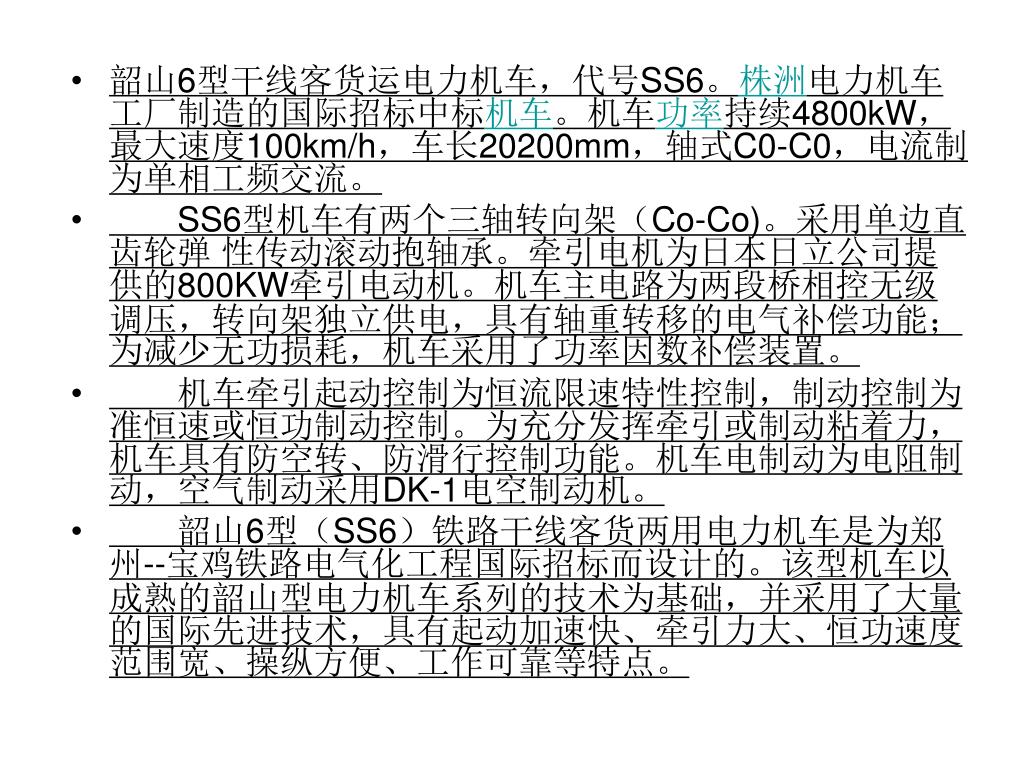

30. 韶山6型干线客货运电力机车，代号SS6。株洲电力机车工厂制造的国际招标中标机车。机车功率持续4800kW，最大速度100km/h，车长20200mm，轴式C0-C0，电流制为单相工频交流。 SS6型机车有两个三轴转向架（Co-Co)。采用单边直齿轮弹 性传动滚动抱轴承。牵引电机为日本日立公司提供的800KW牵引电动机。机车主电路为两段桥相控无级调压，转向架独立供电，具有轴重转移的电气补偿功能；为减少无功损耗，机车采用了功率因数补偿装置。 　　机车牵引起动控制为恒流限速特性控制，制动控制为准恒速或恒功制动控制。为充分发挥牵引或制动粘着力，机车具有防空转、防滑行控制功能。机车电制动为电阻制动，空气制动采用DK-1电空制动机。 　　韶山6型（SS6）铁路干线客货两用电力机车是为郑州--宝鸡铁路电气化工程国际招标而设计的。该型机车以成熟的韶山型电力机车系列的技术为基础，并采用了大量的国际先进技术，具有起动加速快、牵引力大、恒功速度范围宽、操纵方便、工作可靠等特点。

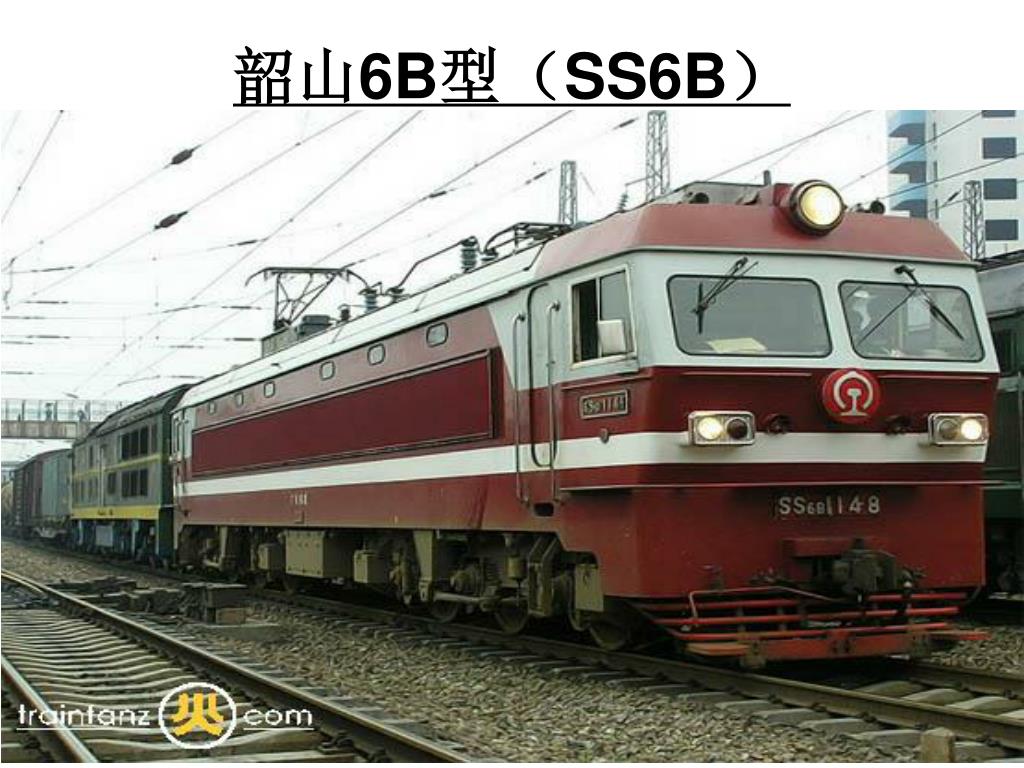

31. 韶山6B型（SS6B）

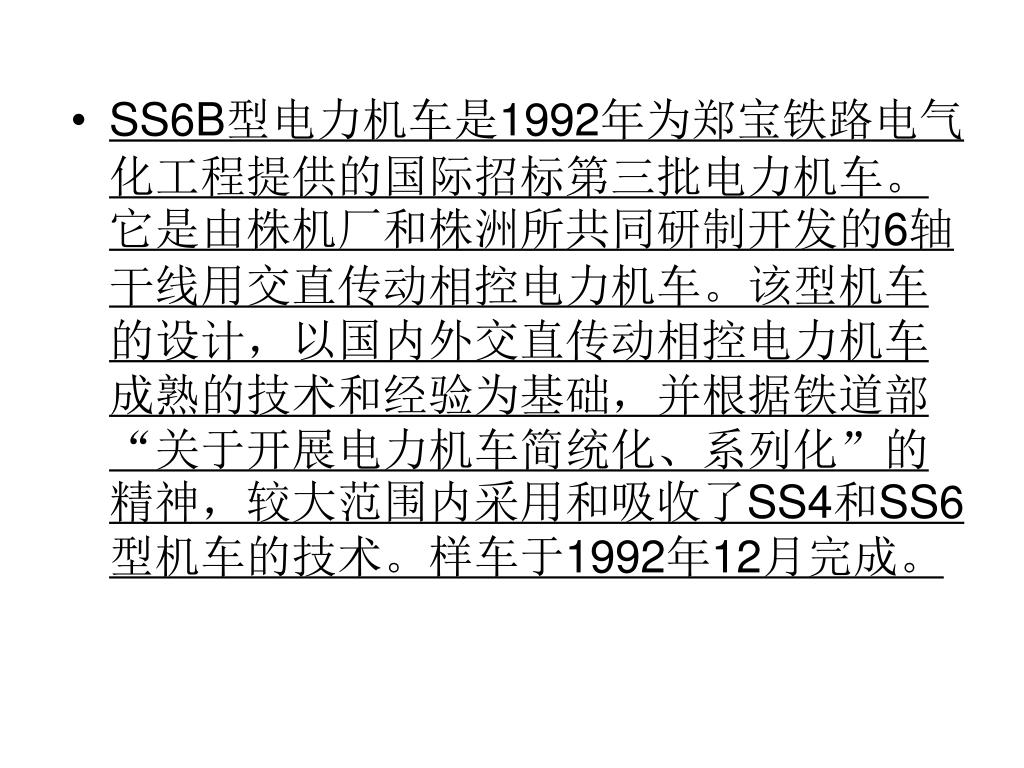

32. SS6B型电力机车是1992年为郑宝铁路电气化工程提供的国际招标第三批电力机车。它是由株机厂和株洲所共同研制开发的6轴干线用交直传动相控电力机车。该型机车的设计，以国内外交直传动相控电力机车成熟的技术和经验为基础，并根据铁道部“关于开展电力机车简统化、系列化”的精神，较大范围内采用和吸收了SS4和SS6型机车的技术。样车于1992年12月完成。SS6B型电力机车是1992年为郑宝铁路电气化工程提供的国际招标第三批电力机车。它是由株机厂和株洲所共同研制开发的6轴干线用交直传动相控电力机车。该型机车的设计，以国内外交直传动相控电力机车成熟的技术和经验为基础，并根据铁道部“关于开展电力机车简统化、系列化”的精神，较大范围内采用和吸收了SS4和SS6型机车的技术。样车于1992年12月完成。

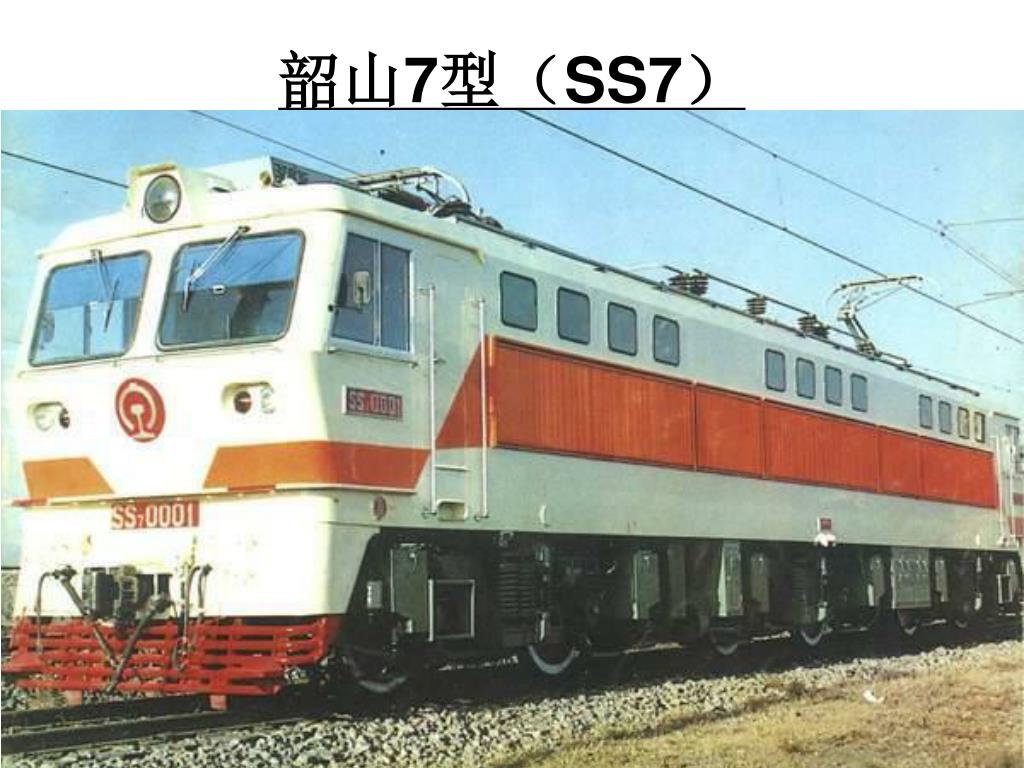

33. 韶山7型（SS7）

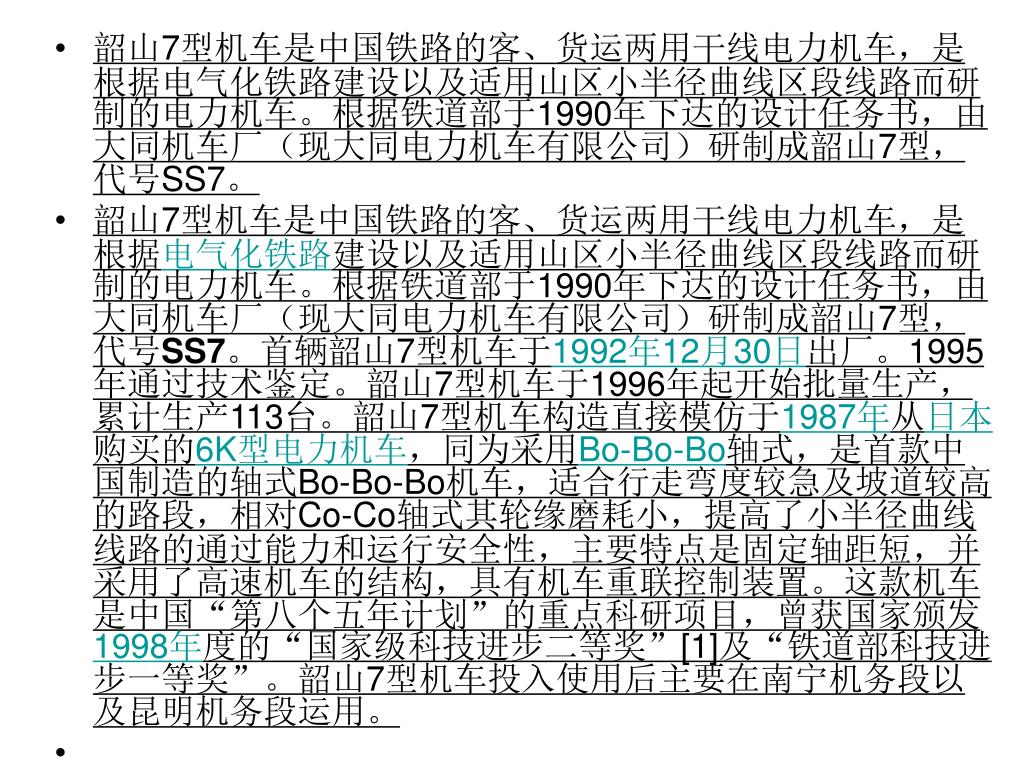

34. 韶山7型机车是中国铁路的客、货运两用干线电力机车，是根据电气化铁路建设以及适用山区小半径曲线区段线路而研制的电力机车。根据铁道部于1990年下达的设计任务书，由大同机车厂（现大同电力机车有限公司）研制成韶山7型，代号SS7。韶山7型机车是中国铁路的客、货运两用干线电力机车，是根据电气化铁路建设以及适用山区小半径曲线区段线路而研制的电力机车。根据铁道部于1990年下达的设计任务书，由大同机车厂（现大同电力机车有限公司）研制成韶山7型，代号SS7。 韶山7型机车是中国铁路的客、货运两用干线电力机车，是根据电气化铁路建设以及适用山区小半径曲线区段线路而研制的电力机车。根据铁道部于1990年下达的设计任务书，由大同机车厂（现大同电力机车有限公司）研制成韶山7型，代号SS7。首辆韶山7型机车于1992年12月30日出厂。1995年通过技术鉴定。韶山7型机车于1996年起开始批量生产，累计生产113台。韶山7型机车构造直接模仿于1987年从日本购买的6K型电力机车，同为采用Bo-Bo-Bo轴式，是首款中国制造的轴式Bo-Bo-Bo机车，适合行走弯度较急及坡道较高的路段，相对Co-Co轴式其轮缘磨耗小，提高了小半径曲线线路的通过能力和运行安全性，主要特点是固定轴距短，并采用了高速机车的结构，具有机车重联控制装置。这款机车是中国“第八个五年计划”的重点科研项目，曾获国家颁发1998年度的“国家级科技进步二等奖”[1]及“铁道部科技进步一等奖”。韶山7型机车投入使用后主要在南宁机务段以及昆明机务段运用。

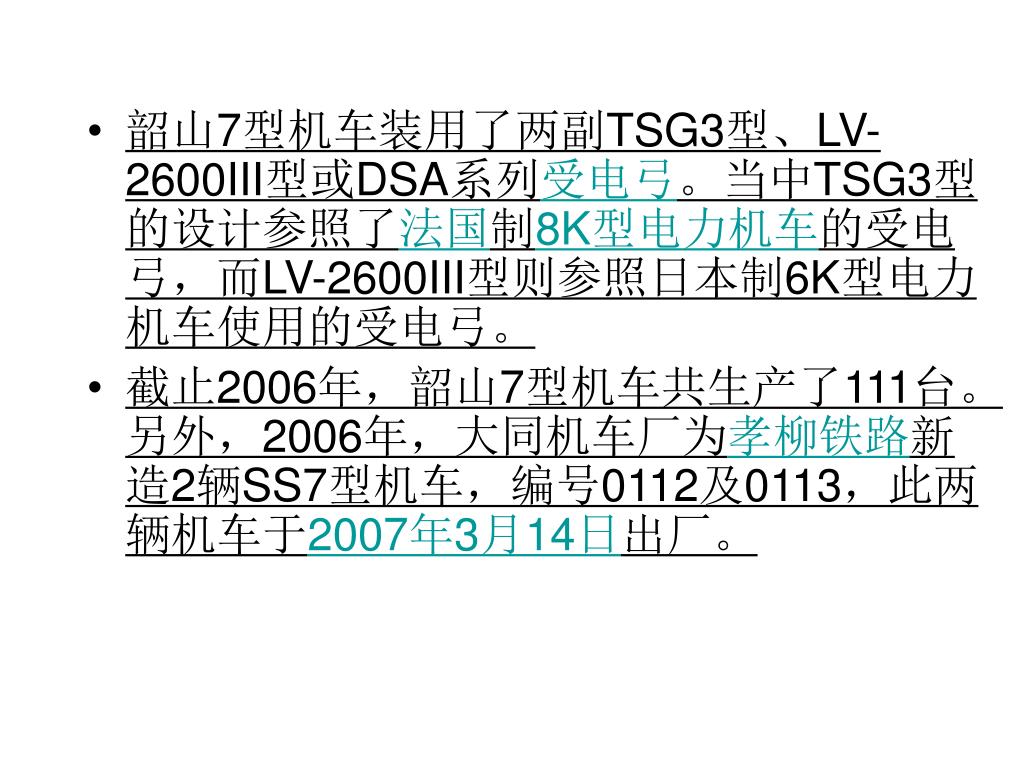

35. 韶山7型机车装用了两副TSG3型、LV-2600III型或DSA系列受电弓。当中TSG3型的设计参照了法国制8K型电力机车的受电弓，而LV-2600III型则参照日本制6K型电力机车使用的受电弓。 截止2006年，韶山7型机车共生产了111台。另外，2006年，大同机车厂为孝柳铁路新造2辆SS7型机车，编号0112及0113，此两辆机车于2007年3月14日出厂。

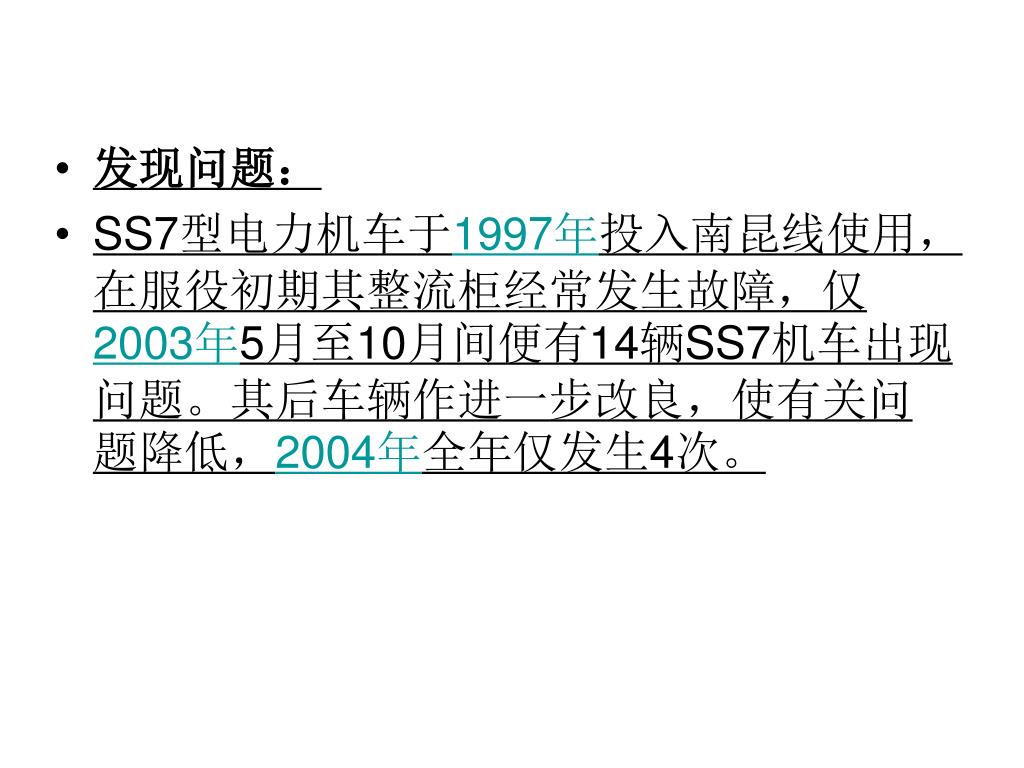

36. 发现问题： SS7型电力机车于1997年投入南昆线使用，在服役初期其整流柜经常发生故障，仅2003年5月至10月间便有14辆SS7机车出现问题。其后车辆作进一步改良，使有关问题降低，2004年全年仅发生4次。

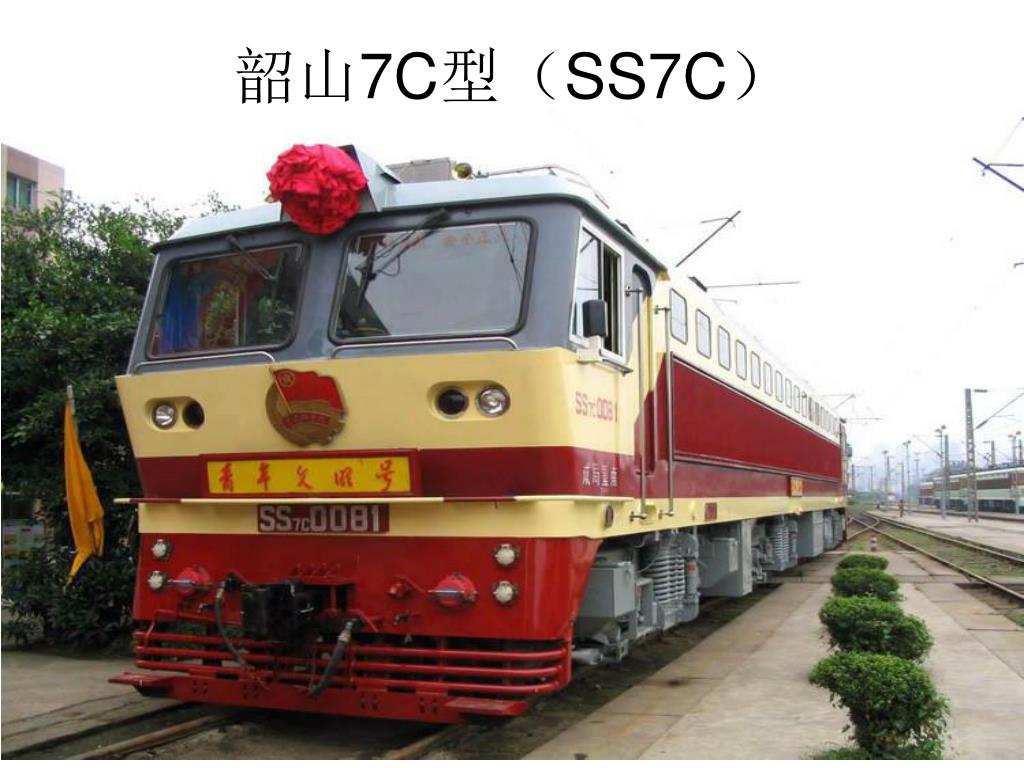

37. 韶山7C型（SS7C）

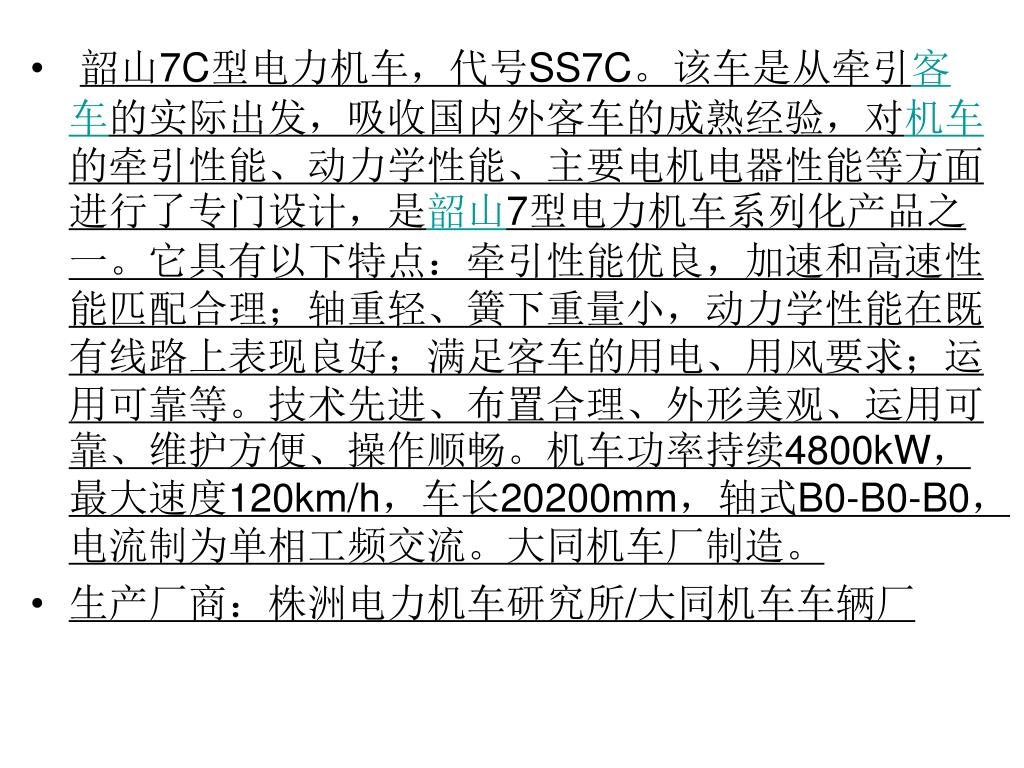

38. 韶山7C型电力机车，代号SS7C。该车是从牵引客车的实际出发，吸收国内外客车的成熟经验，对机车的牵引性能、动力学性能、主要电机电器性能等方面进行了专门设计，是韶山7型电力机车系列化产品之一。它具有以下特点：牵引性能优良，加速和高速性能匹配合理；轴重轻、簧下重量小，动力学性能在既有线路上表现良好；满足客车的用电、用风要求；运用可靠等。技术先进、布置合理、外形美观、运用可靠、维护方便、操作顺畅。机车功率持续4800kW，最大速度120km/h，车长20200mm，轴式B0-B0-B0，电流制为单相工频交流。大同机车厂制造。韶山7C型电力机车，代号SS7C。该车是从牵引客车的实际出发，吸收国内外客车的成熟经验，对机车的牵引性能、动力学性能、主要电机电器性能等方面进行了专门设计，是韶山7型电力机车系列化产品之一。它具有以下特点：牵引性能优良，加速和高速性能匹配合理；轴重轻、簧下重量小，动力学性能在既有线路上表现良好；满足客车的用电、用风要求；运用可靠等。技术先进、布置合理、外形美观、运用可靠、维护方便、操作顺畅。机车功率持续4800kW，最大速度120km/h，车长20200mm，轴式B0-B0-B0，电流制为单相工频交流。大同机车厂制造。 生产厂商：株洲电力机车研究所/大同机车车辆厂

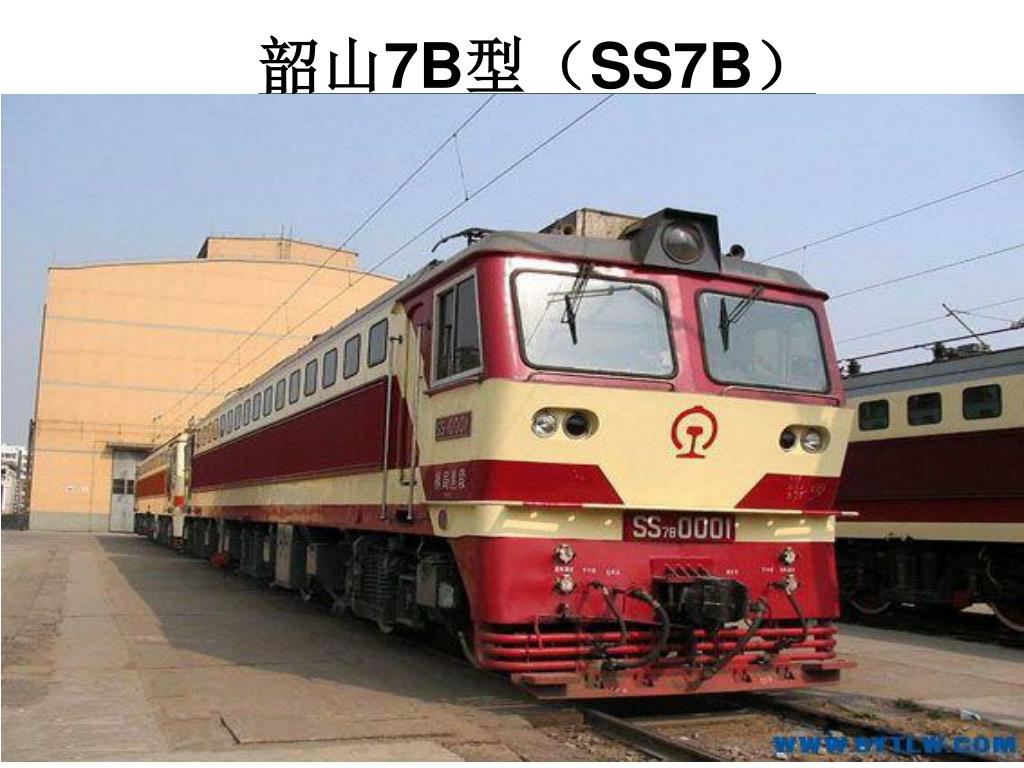

39. 韶山7B型（SS7B）

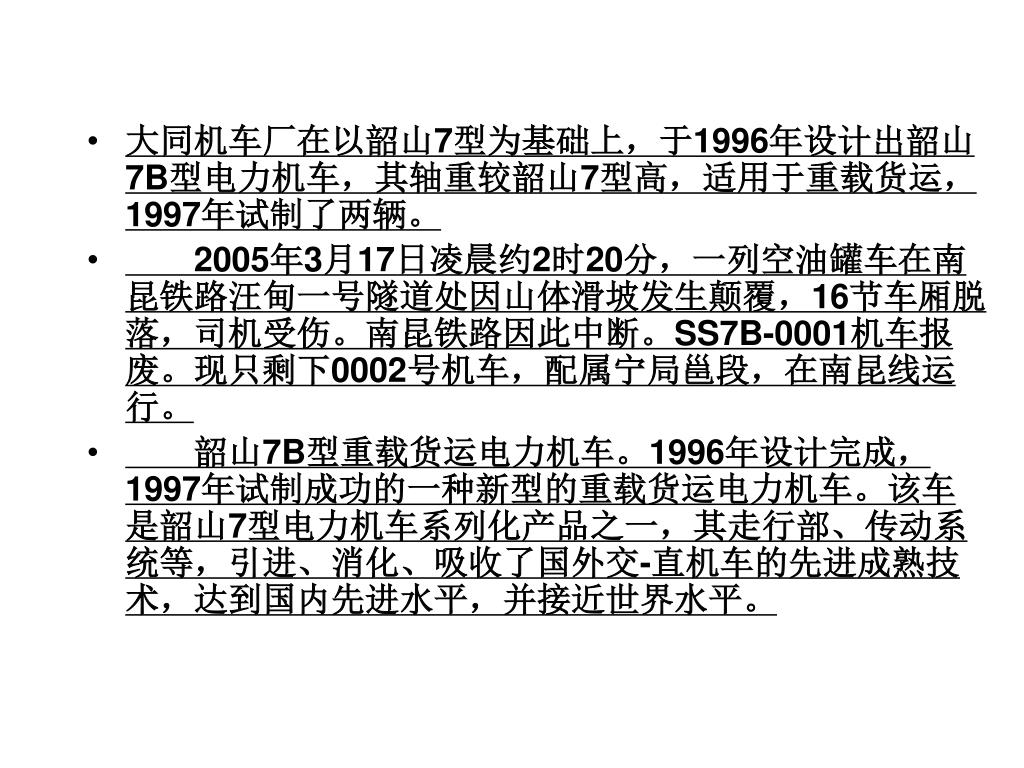

40. 大同机车厂在以韶山7型为基础上，于1996年设计出韶山7B型电力机车，其轴重较韶山7型高，适用于重载货运，1997年试制了两辆。 2005年3月17日凌晨约2时20分，一列空油罐车在南昆铁路汪甸一号隧道处因山体滑坡发生颠覆，16节车厢脱落，司机受伤。南昆铁路因此中断。SS7B-0001机车报废。现只剩下0002号机车，配属宁局邕段，在南昆线运行。 　　韶山7B型重载货运电力机车。1996年设计完成，1997年试制成功的一种新型的重载货运电力机车。该车是韶山7型电力机车系列化产品之一，其走行部、传动系统等，引进、消化、吸收了国外交-直机车的先进成熟技术，达到国内先进水平，并接近世界水平。

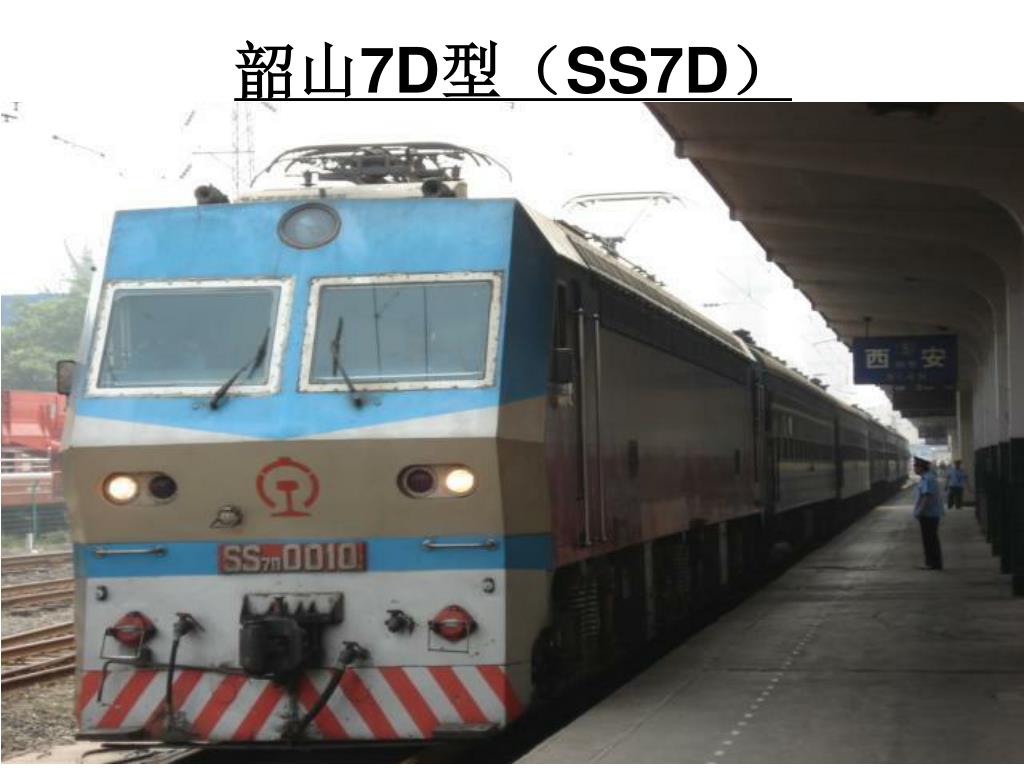

41. 韶山7D型（SS7D）

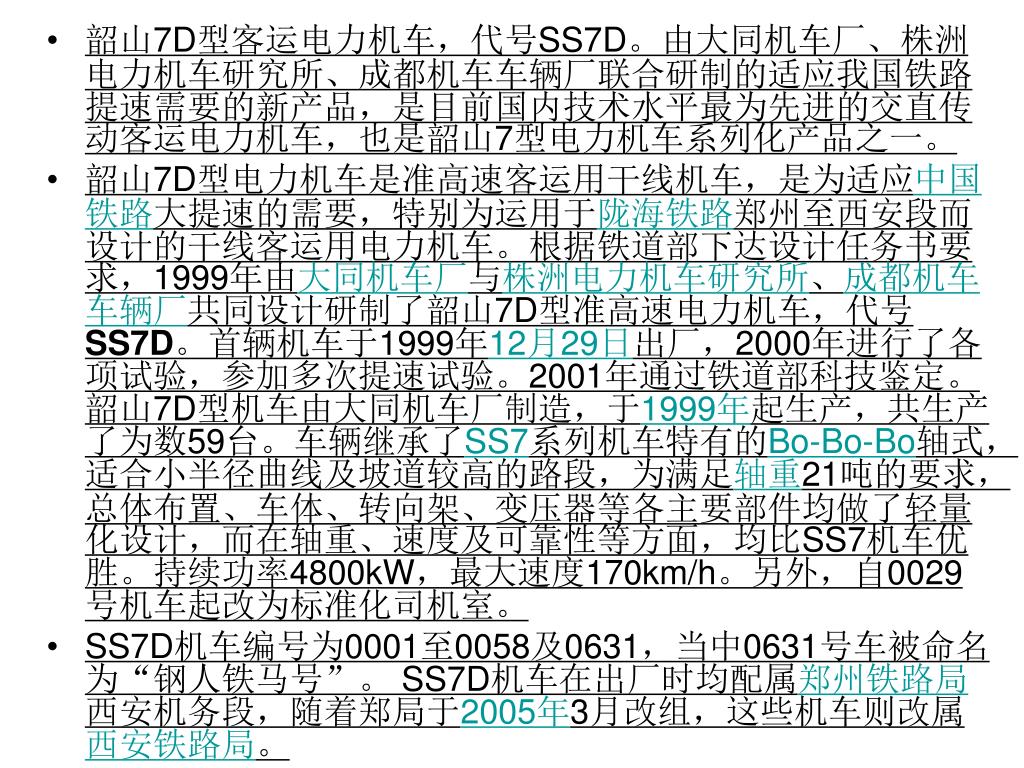

42. 韶山7D型客运电力机车，代号SS7D。由大同机车厂、株洲电力机车研究所、成都机车车辆厂联合研制的适应我国铁路提速需要的新产品，是目前国内技术水平最为先进的交直传动客运电力机车，也是韶山7型电力机车系列化产品之一。韶山7D型客运电力机车，代号SS7D。由大同机车厂、株洲电力机车研究所、成都机车车辆厂联合研制的适应我国铁路提速需要的新产品，是目前国内技术水平最为先进的交直传动客运电力机车，也是韶山7型电力机车系列化产品之一。 韶山7D型电力机车是准高速客运用干线机车，是为适应中国铁路大提速的需要，特别为运用于陇海铁路郑州至西安段而设计的干线客运用电力机车。根据铁道部下达设计任务书要求，1999年由大同机车厂与株洲电力机车研究所、成都机车车辆厂共同设计研制了韶山7D型准高速电力机车，代号SS7D。首辆机车于1999年12月29日出厂，2000年进行了各项试验，参加多次提速试验。2001年通过铁道部科技鉴定。韶山7D型机车由大同机车厂制造，于1999年起生产，共生产了为数59台。车辆继承了SS7系列机车特有的Bo-Bo-Bo轴式，适合小半径曲线及坡道较高的路段，为满足轴重21吨的要求，总体布置、车体、转向架、变压器等各主要部件均做了轻量化设计，而在轴重、速度及可靠性等方面，均比SS7机车优胜。持续功率4800kW，最大速度170km/h。另外，自0029号机车起改为标准化司机室。 SS7D机车编号为0001至0058及0631，当中0631号车被命名为“钢人铁马号”。 SS7D机车在出厂时均配属郑州铁路局西安机务段，随着郑局于2005年3月改组，这些机车则改属西安铁路局。

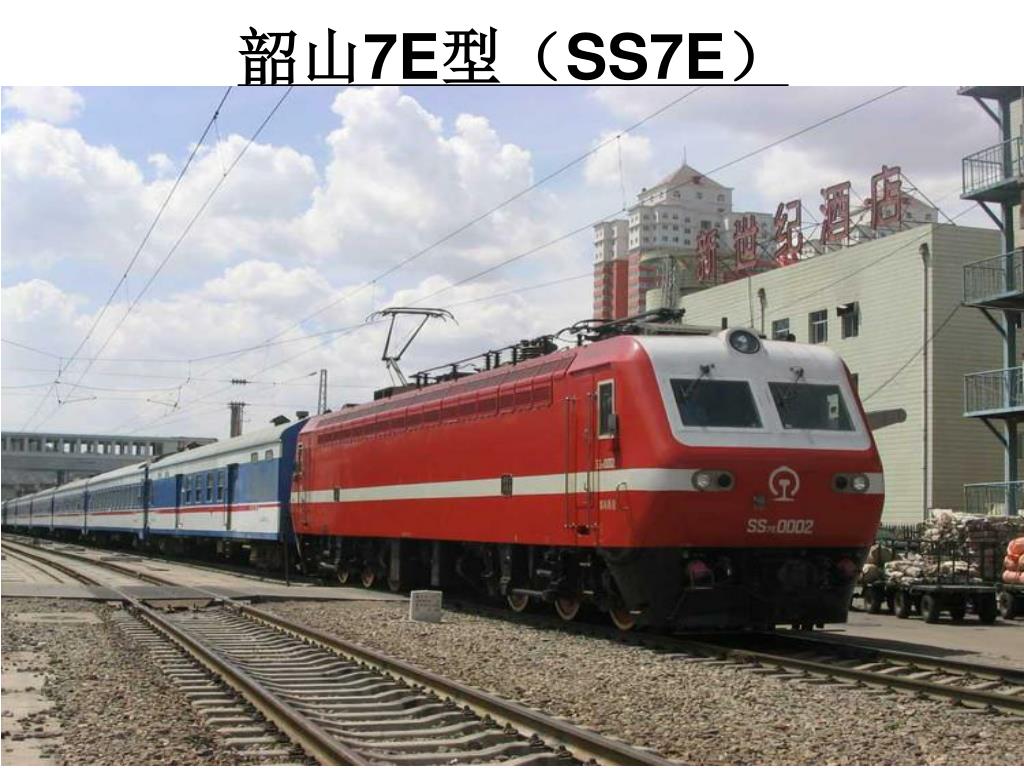

43. 韶山7E型（SS7E）

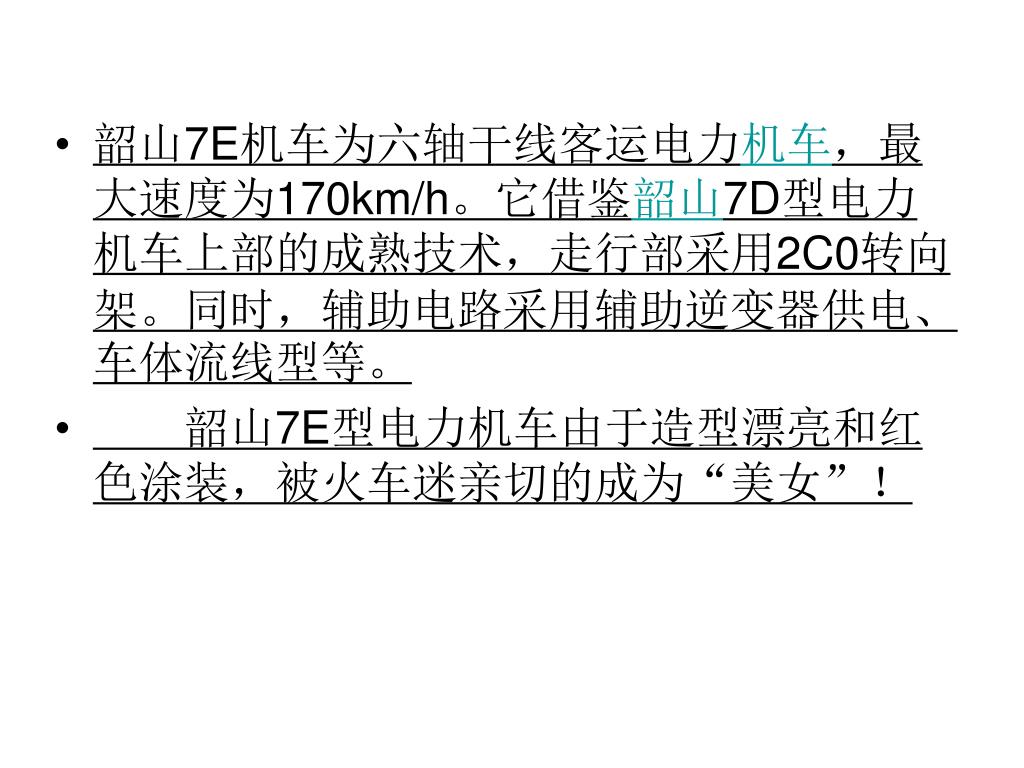

44. 韶山7E机车为六轴干线客运电力机车，最大速度为170km/h。它借鉴韶山7D型电力机车上部的成熟技术，走行部采用2C0转向架。同时，辅助电路采用辅助逆变器供电、车体流线型等。 　　韶山7E型电力机车由于造型漂亮和红色涂装，被火车迷亲切的成为“美女”！

45. 韶山7E模块化型（SS7E模块化）

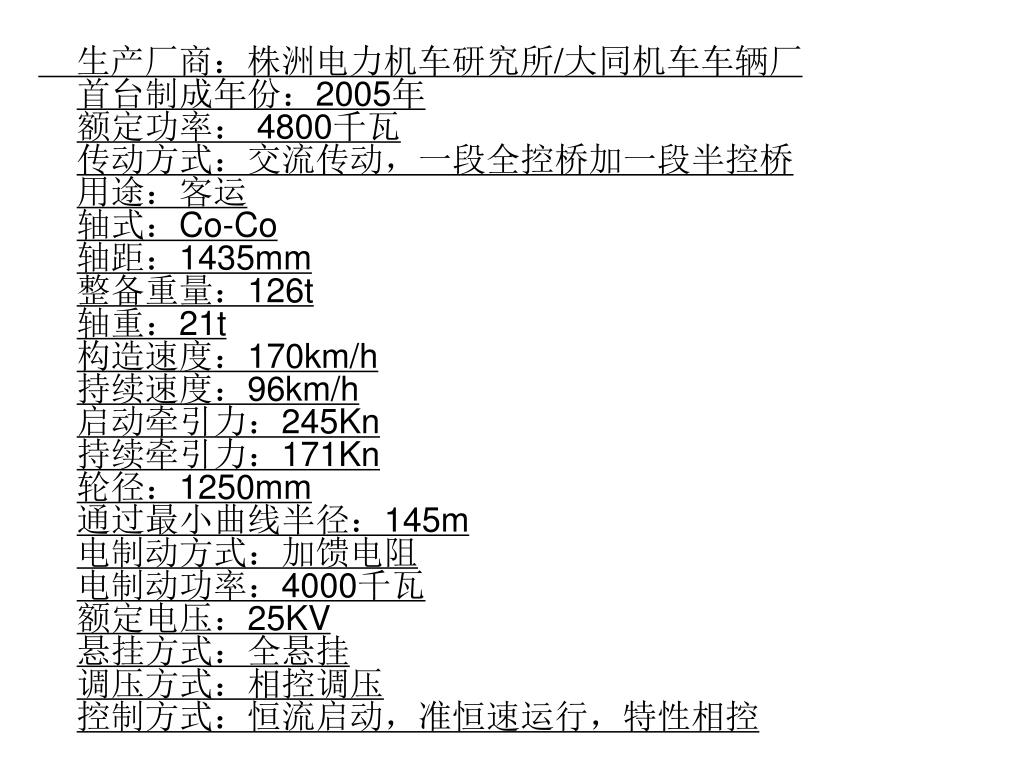

46. 生产厂商：株洲电力机车研究所/大同机车车辆厂首台制成年份：2005年额定功率： 4800千瓦传动方式：交流传动，一段全控桥加一段半控桥用途：客运轴式：Co-Co轴距：1435mm整备重量：126t轴重：21t构造速度：170km/h持续速度：96km/h启动牵引力：245Kn持续牵引力：171Kn轮径：1250mm通过最小曲线半径：145m电制动方式：加馈电阻电制动功率：4000千瓦额定电压：25KV悬挂方式：全悬挂调压方式：相控调压控制方式：恒流启动，准恒速运行，特性相控

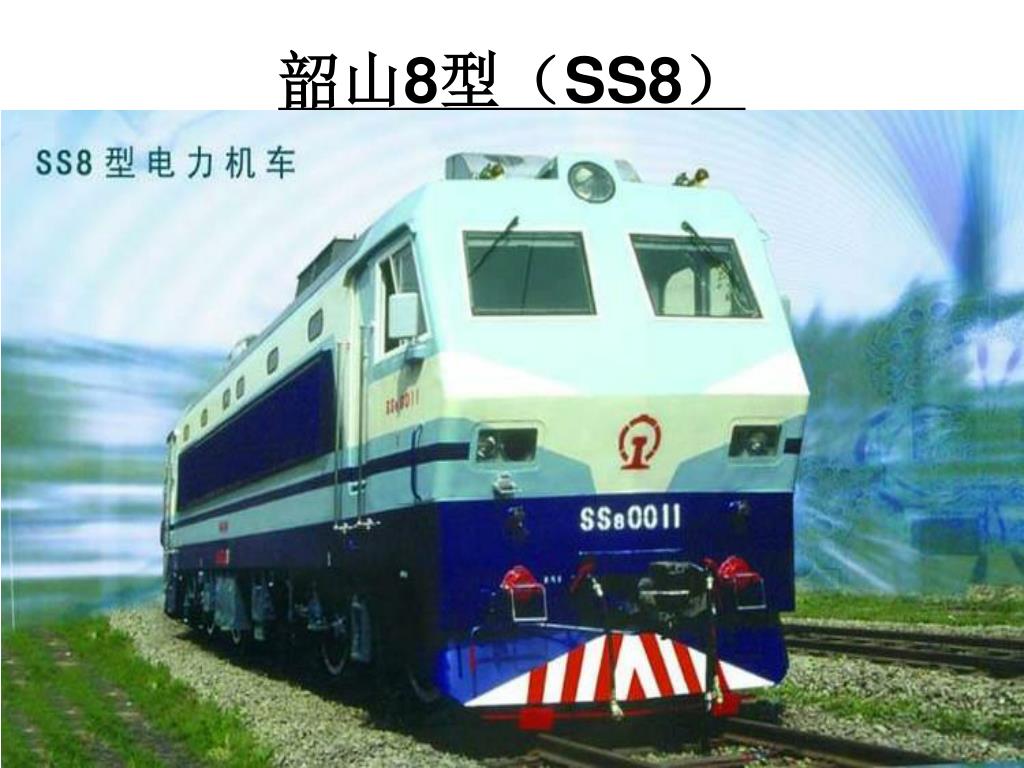

47. 韶山8型（SS8）

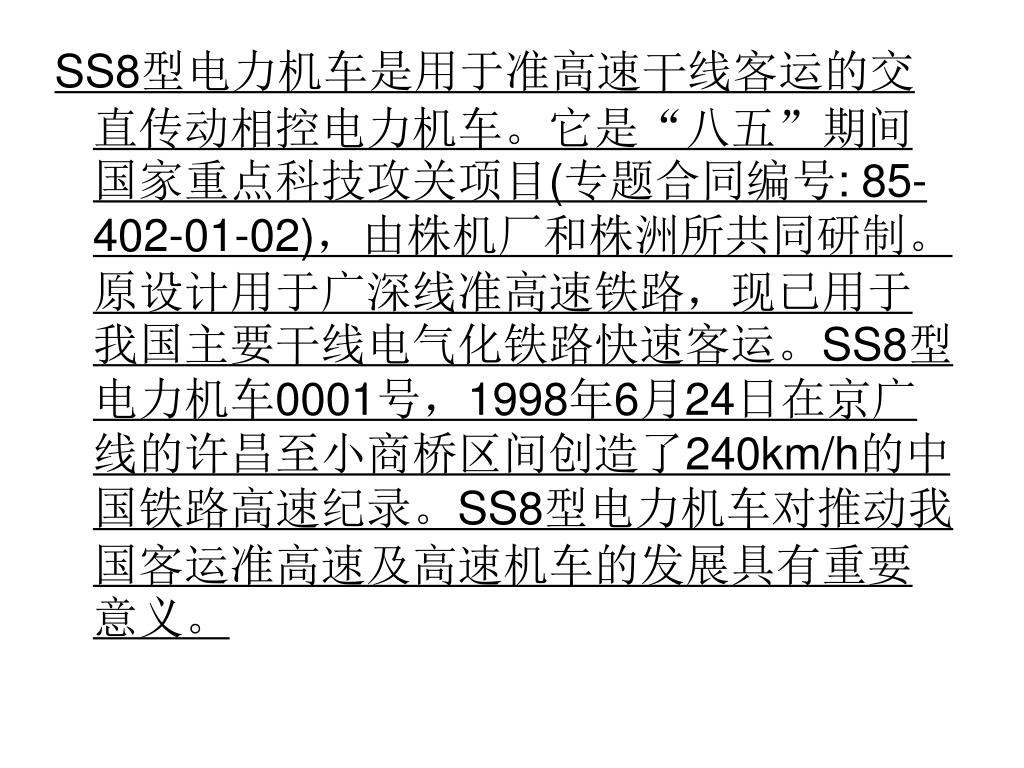

48. SS8型电力机车是用于准高速干线客运的交直传动相控电力机车。它是“八五”期间国家重点科技攻关项目(专题合同编号: 85-402-01-02)，由株机厂和株洲所共同研制。原设计用于广深线准高速铁路，现已用于我国主要干线电气化铁路快速客运。SS8型电力机车0001号，1998年6月24日在京广线的许昌至小商桥区间创造了240km/h的中国铁路高速纪录。SS8型电力机车对推动我国客运准高速及高速机车的发展具有重要意义。

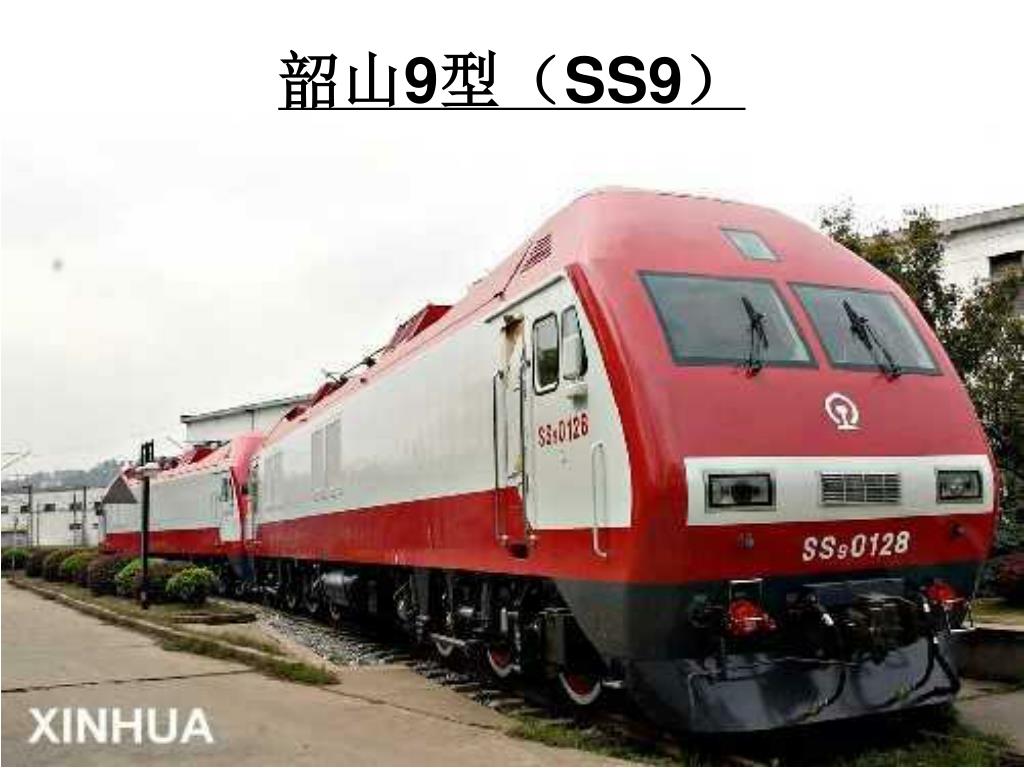

49. 韶山9型（SS9）

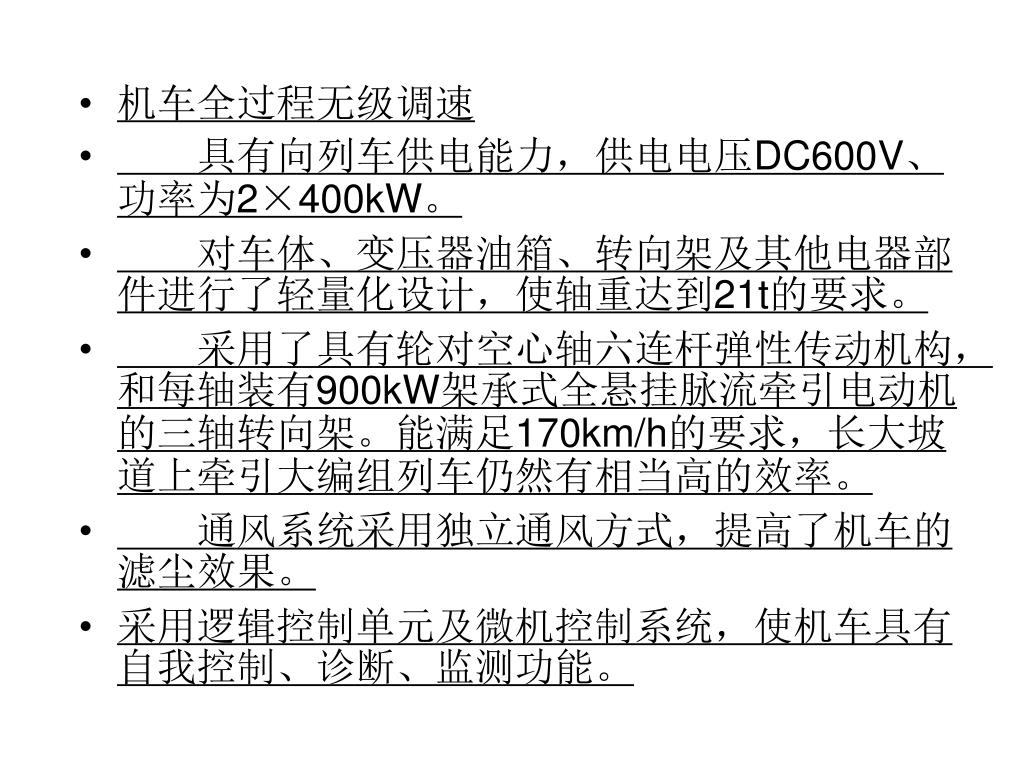

50. 机车全过程无级调速 　　具有向列车供电能力，供电电压DC600V、功率为2×400kW。 　　对车体、变压器油箱、转向架及其他电器部件进行了轻量化设计，使轴重达到21t的要求。 　　采用了具有轮对空心轴六连杆弹性传动机构，和每轴装有900kW架承式全悬挂脉流牵引电动机的三轴转向架。能满足170km/h的要求，长大坡道上牵引大编组列车仍然有相当高的效率。 　　通风系统采用独立通风方式，提高了机车的滤尘效果。 采用逻辑控制单元及微机控制系统，使机车具有自我控制、诊断、监测功能。
