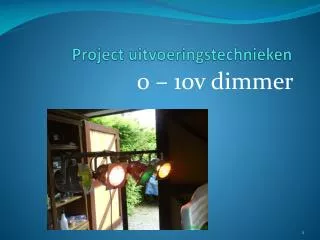

  1. Project uitvoeringstechnieken 0 – 10v dimmer

  2. Informatie project • AC – controller met 0 – 10V input • Weergave status v/d lampen dmvLED’s • 1kW / kanaal vermogen • Net-onstoord • Ingang audio naar 4 kanalen • Mogelijkheid tot uitbreiding.

  3. Werking van een dimmer

  4. Vermogenverdeling • Meeste vermogen in top v/d sinus => niet liniair Oplossing: Ramp signaal moet deze niet liniariteit wegwerkend.m.v. een s-curve.

  5. Ramp – generator + voeding • ± 15V voeding voor op-amps • S – curve voor liniare vermogensturing • 2 uitgangen voor eventuele verdere uitbreiding later

  6. Werking Rampgenerator • Zero-cross detectie • S – curve generator • Invertor

  7. Zero – cross detectie • 0V in => + op +0,7V ; - op – 0,7V • > Uitgang +15V • 2 V in => + op 0,7V ; - op 1,8V • > Uitgang op 0V • -2V in => + op -1,8V ; - op -0,7V • > Uitgang op 0V Samengevat: rond 0-doorgang geeft deze schakeling kort +15V af.

  8. Scoopbeeld van zero-cross signaal

  9. Ramp-generator • Constante stroombron • Ontladen op zero-cross • Trage oplading in het begin (door kleine Ube van T2) • Trage oplading op het einde, daar signaal tegen voedingsspanning loop • => S - curve

  10. Invertor • Ramp signaal moet dalen ipv • stijgen • Invertor met OFFSET

  11. Scoopbeeld ramp-generator

  12. Triac kaart - sturing Werking: Als het ramp signaal de ingangswaarde snijdt, word de triac ontstoken (V- komt onder V+) • Optisch gescheiden van de 230V • Eenvoudig

  13. Triac kaart – AC-gedeelte • Geleiden opto-triac > netspanning • op gate (kortstondig) • Anti di/dt door spoel (100µH) • Snubbernetwerk • Ontstoring v/h net • Tot 1kW met TIC213

  14. Status-LED’s • Contante stroombron princiepe • Indien andere LED’s zouden geplaatst zijn > zelfde stroom • Hoge ingangsimpedantie • Hfe speelt geen rol

  15. Audiofilter • Wijd ingangsspanningsbereik (regelbaar met pot-meter • Filteren van de frequenties volgens • 1. < 80Hz • 2. Snijfreq. Rond 300Hz • 3. Snijfreq. Rond 2,9kHz • 4. > 8,5kHz • Uitgang van 0 – 10V

  16. Voorversterker = 13x = 13x • Regelbaar • Beveiligt tegen overspanning • DC - filter

  17. Laagdoorlaat-filter • 2e orde Butterworth filter (Sallen-Key) • 40dB / dec • Nagenoeg platte frequentiekarakteristiek (geen golven) • < 80 Hz doorlaat

  18. Laagdoorlaarfilter– bodeplot

  19. Bandfilters • 1e orde (20dB / dec) • Filter 2 : Snijfrequentie op 300 Hz • Filter 3 : Snijfrequentie op 2,9kHz

  20. Bandfilters - bodeplot

  21. Hoogdoorlaatfilter • 2e orde Butterworth filter (Sallen-Key) • 40dB / dec • Nagenoeg platte frequentiekarakteristiek (geen golven) • > 8,5 kHz doorlaat

  22. Hoogdoorlaatfilter- bodeplot

  23. Omzetting naar 0 – 10V • Diode richt het signaal gelijk • Afvlakcondensator vlakt het signaal af • R8 dient om C te ontladen, zodat het mooi het signaal volgt.

  24. Eigen inbreng? • LED’s die de status meevolgen • Ramp circuit hertekend • Filters berekend

  25. Vragen?
