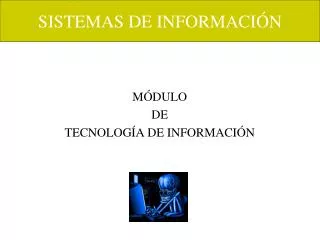

  1. SISTEMAS DE INFORMACIÓN MÓDULO DE TECNOLOGÍA DE INFORMACIÓN

  2. SISTEMAS DE INFORMACION BASES DE DATOS HARDWARE SOFTWARE COMUNICACIONES

  3. CAPITULO 4°: TELECOMUNICACIONES Y REDES • 4.1.Conceptos básicos: comunicación de datos; diferentes tipos; modulación; sincronización; modems; medios y modos de trasmisión de datos. • 4.2. Recursos para la administración de las comunicaciones: ruteadores; concentradores; puentes; otros. • 4.3. Protocolos de comunicaciones. • 4.4. Redes: LAN, WAN. • 4.5. Avances y tendencies. Fax; celulares; correo de voz; teleconferencias. • 4.6. Técnicas de protección de mensajes (encriptado). • 4.7. Efectos y consecuencias en el ámbito de los negocios y organizaciones. Riesgos.

  4. Comunicaciones • Comunicación: proceso de transmisión y recepción de ideas, información y mensajes • Transmisión: envío de señales desde un lugar a otro a través de un medio apto de desplazamiento.

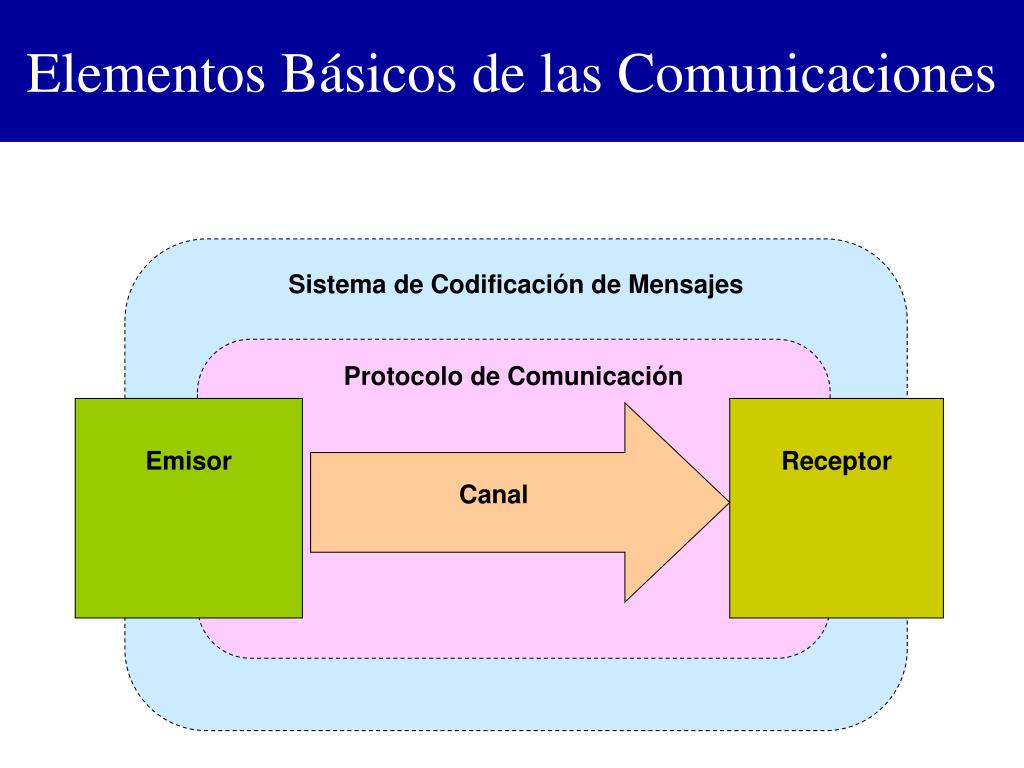

  5. Elementos Básicos de las Comunicaciones Sistema de Codificación de Mensajes Protocolo de Comunicación Emisor Receptor Canal

  6. Elementos Básicos de las Comunicaciones Sistema de Codificación de Mensajes Codifica Decodifica Protocolo de Comunicación Emisor Receptor Canal Modula Demodula

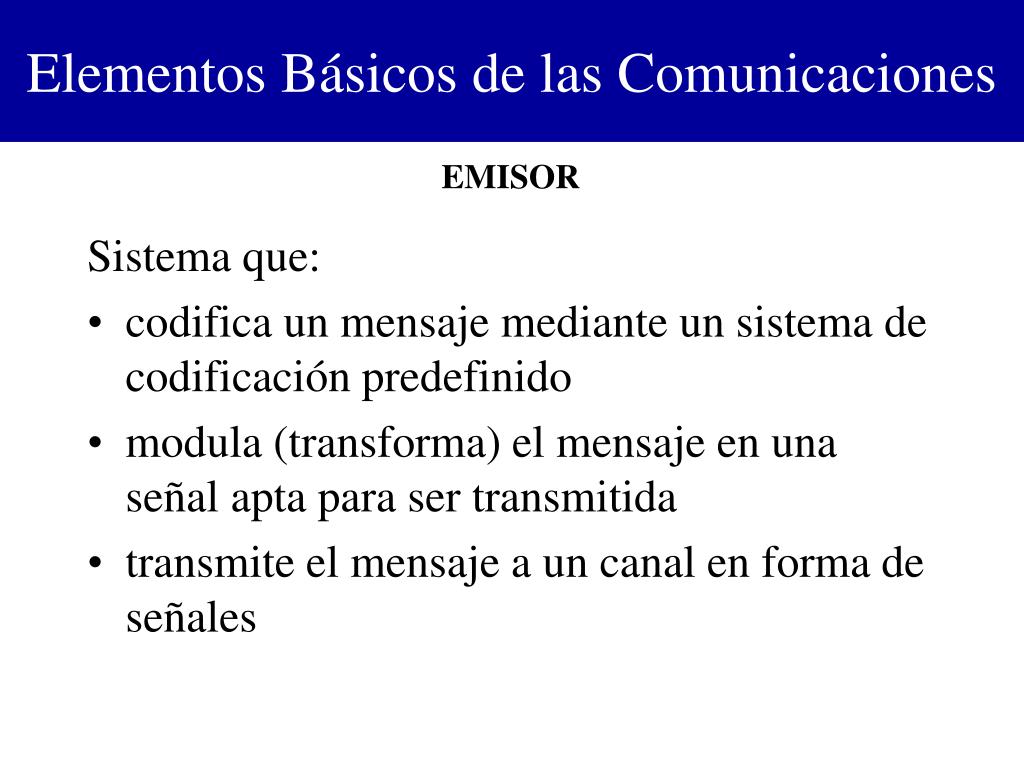

  7. Elementos Básicos de las Comunicaciones EMISOR Sistema que: • codifica un mensaje mediante un sistema de codificación predefinido • modula (transforma) el mensaje en una señal apta para ser transmitida • transmite el mensaje a un canal en forma de señales

  8. Elementos Básicos de las Comunicaciones CANAL • Vía de comunicación que contempla los aspectos: • Físico: dedicado a la generación, transmisión y detección de señales codificadas con información, buscando: • Calidad: aptitud de reconocer señales sin error • Velocidad • Lógico (o de información): dedicado a la forma de codificar información en las señales Los canales se encuentran expuestos a la entropía. Entropía: Término tomado prestado de la termodinámica para designar intuitivamente el grado de ‘desorden’ en un sistema de comunicaciones (ruido, interferencia)

  9. Elementos Básicos de las Comunicaciones RECEPTOR Sistema que • detecta señales en el canal • demodula (transforma la señal recibida en mensaje) • decodifica

  10. Elementos Básicos de las Comunicaciones SISTEMA DE CODIFICACIÓN DE MENSAJES Compuesto por • conjunto de símbolos • conjunto de reglas sintácticas • conjunto de reglas semánticas para generar mensajes. En sistemas de telecomunicaciones este tema es tratado por la Teoría Matemática de la Información.

  11. Elementos Básicos de las Comunicaciones PROTOCOLO DE COMUNICACIÓN • Son conjuntos de normas para el intercambio de información, consensuadas por las partes comunicantes. • En términos informáticos, una normativa necesaria de actuación para que los datos enviados se reciban de forma adecuada. • Hay protocolos de muy diversos tipos, que se ocupan por ej. de: • asegurar que el orden de los paquetes recibidos concuerde con el de emisión. • a garantizar que los datos enviados por una computadora se visualicen correctamente en el equipo receptor.

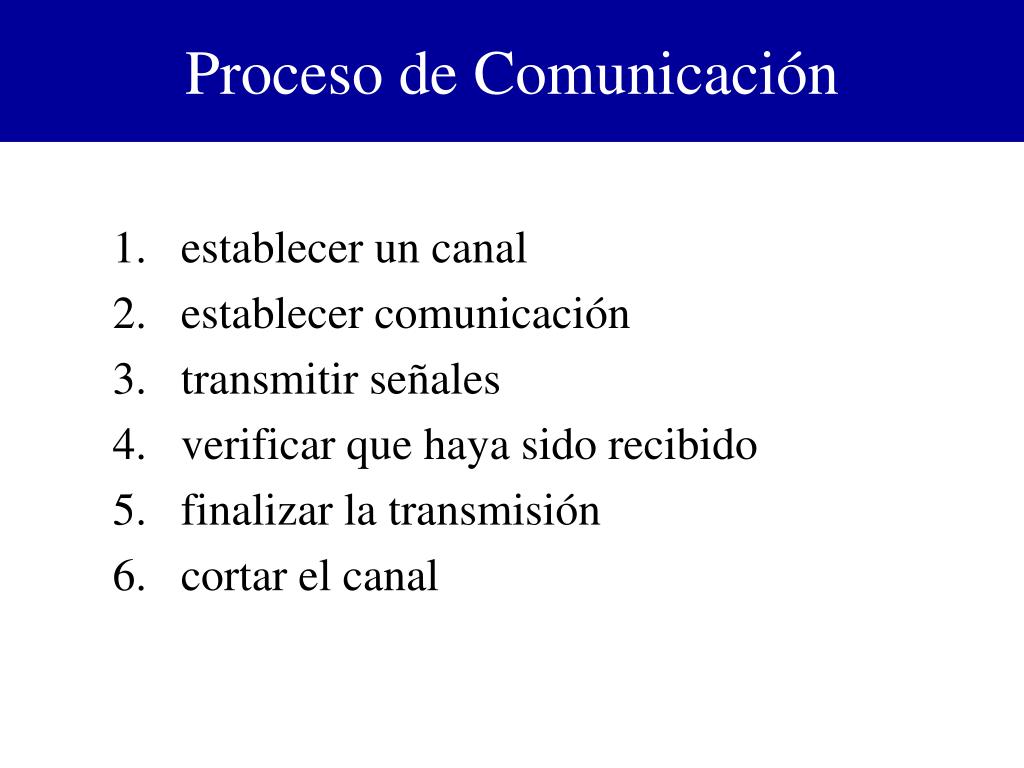

  12. Proceso de Comunicación • establecer un canal • establecer comunicación • transmitir señales • verificar que haya sido recibido • finalizar la transmisión • cortar el canal

  13. Organismos de Standarización • EIA/TIA: Asociación de Industrias Electrónicas y Asociación de la Industria de Telecomunicaciones. • IEEE: Instituto de Ingenieros Electricistas y Electrónicos.  • FCC: Comisión Federal de Comunicaciones. • ITU: Unión Internacional de Telecomunicaciones.

  14. - Sistemas de Telecomunicaciones

  15. Sistemas de Telecomunicaciones CONCEPTO Sistema artificial de comunicación a distancia que permite transmitir palabras, sonidos, imágenes o datos en forma de impulsos o señales eléctricas o electromagnéticas.

  16. Sistemas de Telecomunicaciones EVOLUCION • 1834: se inicia la comunicación electrónica con el invento del telégrafo y el código de Samuel Morse. • 1874: Emil Baudot idea un código de longitud constante que se puede sincronizar. • 1877: se instala la primera línea telefónica entre Boston y Sommerville • 1908: se difunde en EEUU sistemas de discado telefónico • 1910: se mejora el incipiente concepto de sincronización llamado start/stop • 1920: se establecen los principios básicos de la conmutación de líneas y mensajes

  17. Sistemas de Telecomunicaciones CARACTERÍSTICAS TÉCNICAS • Enlaces: • Tipos: Analógicos y Digitales • Canales: • Tipos: Materiales e Inmateriales • Administración: Directo y Conmutado • Operación: Simplex, Half Duplex y Full Duplex • Transmisión: • Modos: Sincrónico y Asincrónico • Tecnologías:

  18. Tipos de Enlaces Conexión real entre dos nodos en una red • Analógico (continuo): Sistema que detecta midiendo los distintos valores de los estados que adopta sistema emisor; y los transmite en forma continua y análoga en cada instante de tiempo. • Digital (discreto): Sistema que detecta los distintos valores medidos de los estados que adopta el sistema emisor; los codifica en forma de números discretos y transmite estos códigos.

  19. Tipos de Canales • Materiales: Propagación de señales eléctricas por conductores o cables de Plata, Oro, Cobre; o señales lumínicas como la fibra de vidrio o fibra plástica. • Inmateriales: Radiación electromagnética de ondas producidas por la oscilación o la aceleración de cargas eléctricas (radio frecuencias RF)

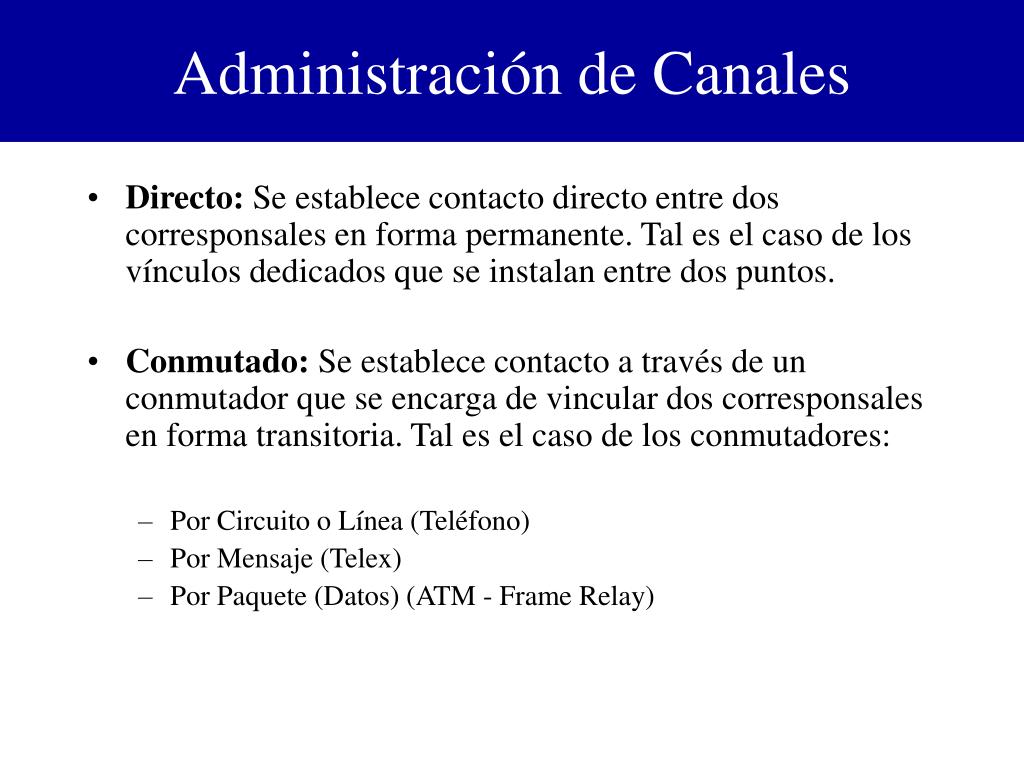

  20. Administración de Canales • Directo: Se establece contacto directo entre dos corresponsales en forma permanente. Tal es el caso de los vínculos dedicados que se instalan entre dos puntos. • Conmutado: Se establece contacto a través de un conmutador que se encarga de vincular dos corresponsales en forma transitoria. Tal es el caso de los conmutadores: • Por Circuito o Línea (Teléfono) • Por Mensaje (Telex) • Por Paquete (Datos) (ATM - Frame Relay)

  21. Operación de Canales Sentido de la circulación de los mensajes Simplex Half-Duplex Duplex Full-Duplex

  22. Modos de Transmisión • Sincrónico: El emisor y el receptor disponen de una misma referencia de tiempo para depositar y recolectar la información. Las señales que no se tomen a tiempo se pierden. Se utilizan para transmitir gran cantidad de información a alta velocidad. Existen de dos formas: • Serial: el canal está compuesto de un solo hilo, por donde se canaliza en forma secuencial las series de bits que conforman un byte. • Paralelo: el canal está compuesto por varios hilos, pudiendo ser de 8 bits, 16, 32, etc. • Asincrónico: No existe referencia común de tiempo entre el emisor y el receptor. Se los utiliza para transmisiones de caudal reducido e irregular.

  23. Tecnologías de Transmisión • Analógicos • Modulación de Amplitud (AM) • Modulación de Frecuencia (FM) • Modulación de Fase (PM) • Banda Ancha (DSL) • Digitales • Banda Base (Video Compuesto)

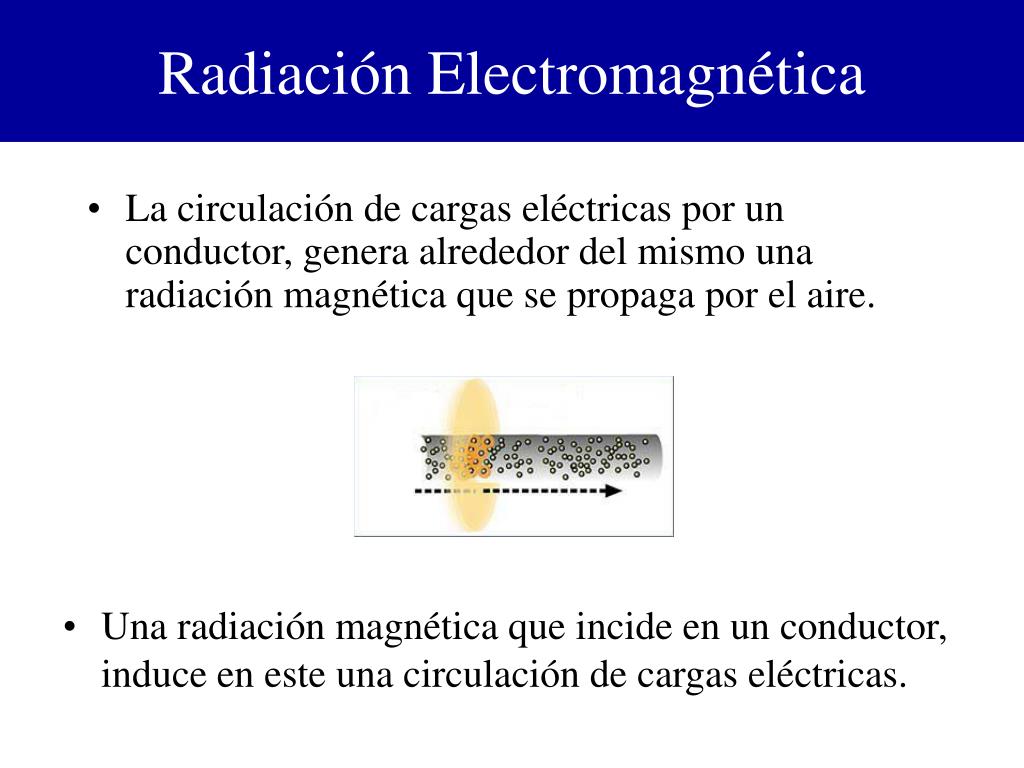

  24. Radiación Electromagnética • La circulación de cargas eléctricas por un conductor, genera alrededor del mismo una radiación magnética que se propaga por el aire. • Una radiación magnética que incide en un conductor, induce en este una circulación de cargas eléctricas.

  25. Ondas Electromagnética Forma con la que la radiación electromagnética (energía) se propaga por el espacio. • Amplitud (A): Desplazamiento máximo de un punto respecto de la posición de equilibrio (punto en el que la onda pasa de positiva a negativa y viceversa. • Longitud de onda (λ): Distancia entre dos puntos análogos consecutivos. Se mide en metros (m). • Frecuencia (f): Número de ciclos o vibraciones por unidad de tiempo. Se mide en hercios (Hz). • Período (T): Tiempo invertido en efectuar un ciclo o vibración completa. • Velocidad (v): Velocidad con que se propaga la onda.

  26. Espectro de Radio Frecuencia (RF) Conjunto de ondas electromagnéticas que se propagan de forma ondulatoria a velocidad constante de 300.000 km/s. Según la longitud de onda, la radiación electromagnética recibe diferentes nombres.

  27. Sistema de Transmisión de RF Radio Frecuencia EMISOR RECEPTOR Antena Antena Transmisor Sintonizador Señal Modulada Señal Modulada portadora Oscilador Modulador Demodulador Información Información

  28. Onda Portadora • Señal, generalmente de forma senoidal, que es modulada (transformada) por otra señal de información que se quiere transmitir. • Es de una frecuencia mucho más alta que la de la señal a modular

  29. Modulación por Amplitud (AM)

  30. Modulación por Frecuencia (FM)

  31. Modulación por Fase (PM)

  32. Animación de Modulación

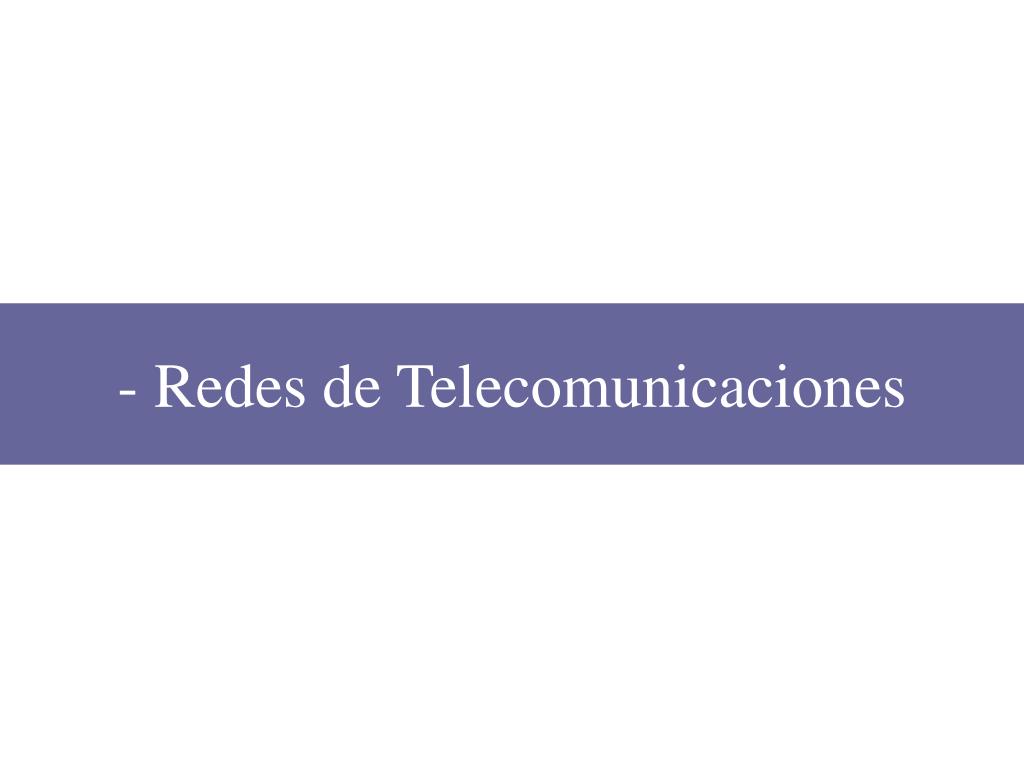

  33. - Redes de Telecomunicaciones

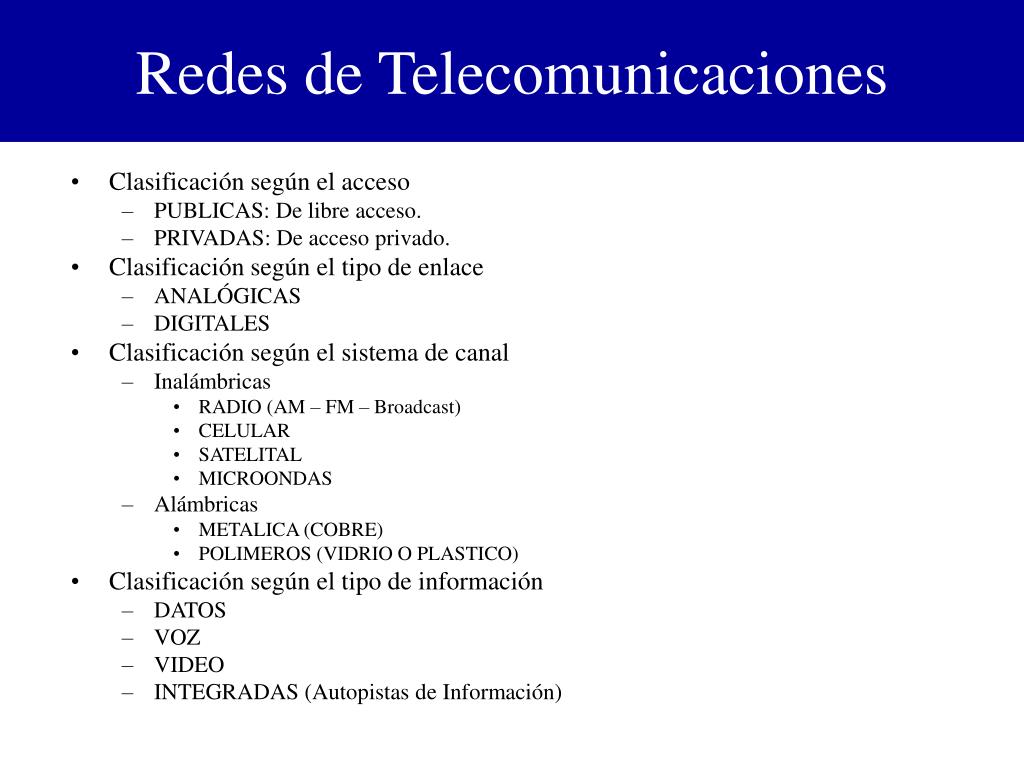

  34. Redes de Telecomunicaciones • Clasificación según el acceso • PUBLICAS: De libre acceso. • PRIVADAS: De acceso privado. • Clasificación según el tipo de enlace • ANALÓGICAS • DIGITALES • Clasificación según el sistema de canal • Inalámbricas • RADIO (AM – FM – Broadcast) • CELULAR • SATELITAL • MICROONDAS • Alámbricas • METALICA (COBRE) • POLIMEROS (VIDRIO O PLASTICO) • Clasificación según el tipo de información • DATOS • VOZ • VIDEO • INTEGRADAS (Autopistas de Información)

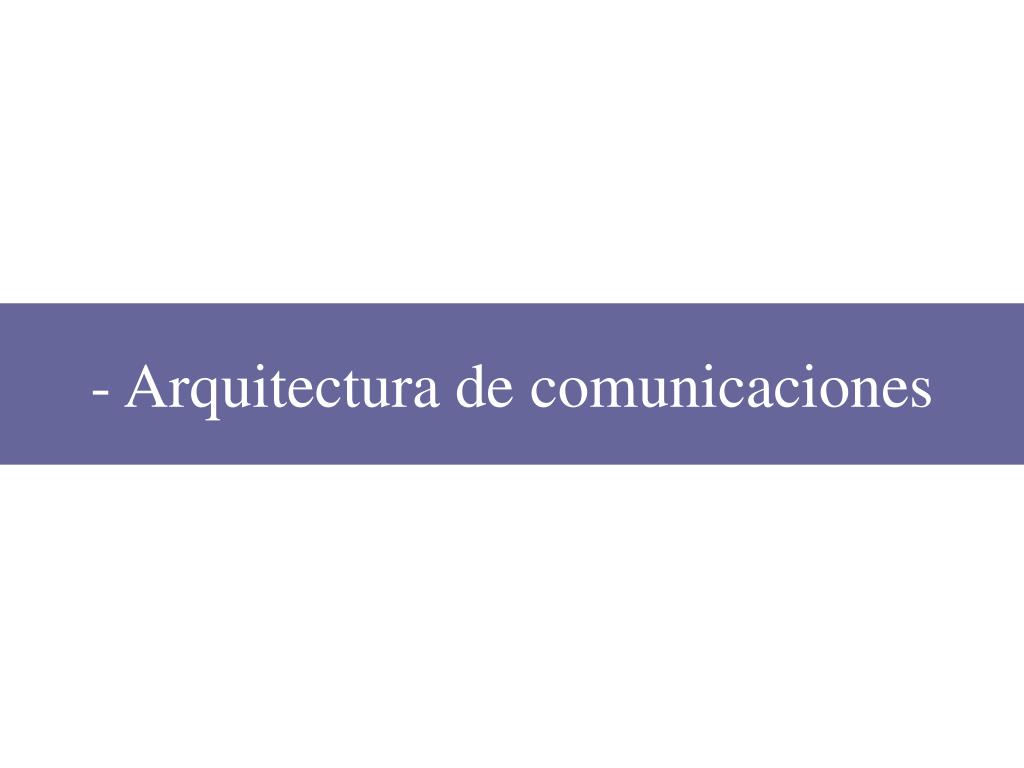

  35. - Arquitectura de comunicaciones

  36. Arquitectura de Comunicaciones CONCEPTO Dividir el complejo problema de la comunicación artificial en capas o módulos con funciones específicas más sencilla de implementar.

  37. Arquitectura de Comunicaciones TENDENCIAS • Comunicar de cualquier tipo de dato • Integrar medios de transporte • Construir dispositivos más pequeños e inteligentes • Interconectar toda clase de dispositivos

  38. Arquitectura de Comunicaciones ARQUITECTURA TCP/IP Creado por el Departamento de Defensa de EE.UU. (DoD) para que la red pudiera sobrevivir ante cualquier circunstancia, incluso una guerra nuclear, dónde los la información, fragmentada en paquetes lleguen a destino siempre, bajo cualquier condición, desde un punto, hasta cualquier otro, por cualquier ruta.

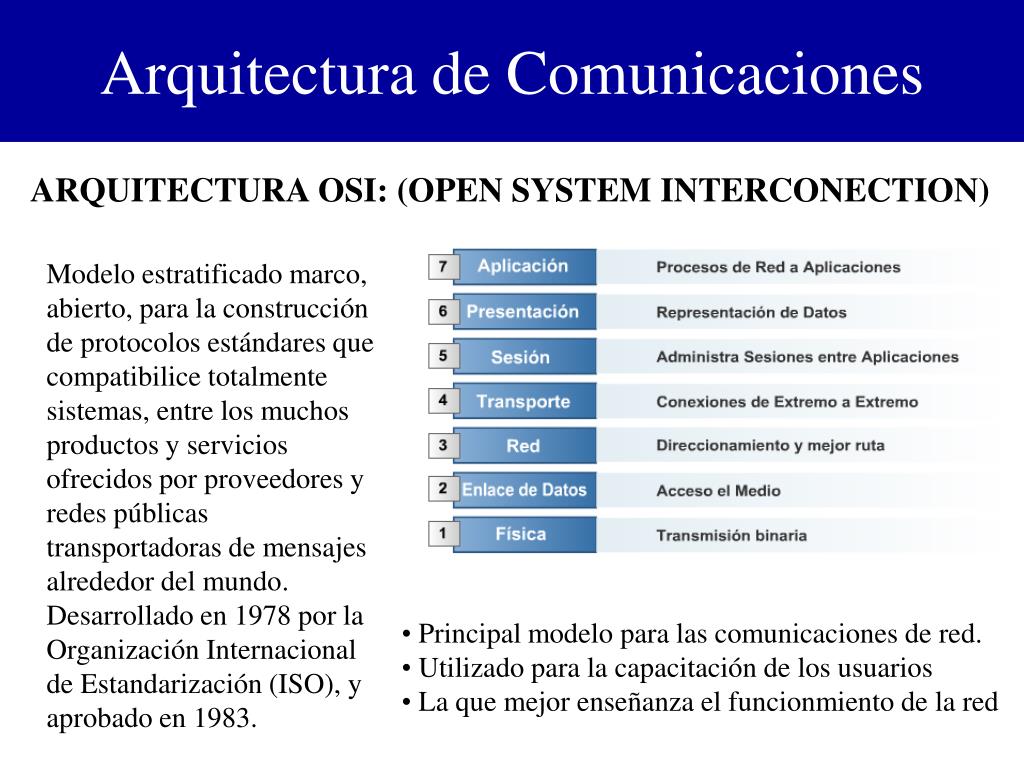

  39. Arquitectura de Comunicaciones ARQUITECTURA OSI: (OPEN SYSTEM INTERCONECTION) Modelo estratificadomarco, abierto, para la construcción de protocolos estándares que compatibilice totalmente sistemas, entre los muchos productos y servicios ofrecidos por proveedores y redes públicas transportadoras de mensajes alrededor del mundo. Desarrollado en 1978 por la Organización Internacional de Estandarización (ISO), y aprobado en 1983. • Principal modelo para las comunicaciones de red. • Utilizado para la capacitación de los usuarios • La que mejor enseñanza el funcionmiento de la red

  40. Arquitectura de Comunicaciones CAPAS OSI

  41. Arquitectura de Comunicaciones ARQUITECTURAS TCP/IP - OSI

  42. SÍNTESIS • Concepto • Comunicaciones • Sistemas de Telecomunicaciones • Redes de Comunicaciones • Arquitectura de Comunicaciones

  43. Redes de computadoras CONCEPTO Computadoras, periféricos y dispositivos conectados por diferentes medios (alámbricos e imalámbricos) entre sí, para comunicarse y compartir recursos informáticos

  44. Redes de computadoras CLASIFICACIÓN (POR ÁREA DE COBERTURA) . WAN (Wide Area Network): de área amplia con vínculos interurbanos. . MAN (Metropolitan Area Network): de área metropolitana, con cobertura urbana. . LAN (Local Area Network): de área local, con cobertura de cientos de metros.

  45. Redes de computadoras BENEFICIOS DE LAS MAN Y WAN • Enviar y recibir correo electrónico desde cualquier lugar • Transmitir mensajes y avisos a mucha gente, rápida y económicamente. • Desarrollar el trabajo grupal sin necesidad de estar en el mismo lugar • Acceder a la red de la compañía desde el hogar. • Acceder a los vastos recursos de Internet y de la Web mundial

  46. Redes de computadoras BENEFICIOS DE LAS LAN • Compartir periféricos caros (ej.: impresora) • Transferir datos entre usuarios. • Centralizar programas claves. • Resguardar automáticamente archivos.

  47. - Redes Locales LAN

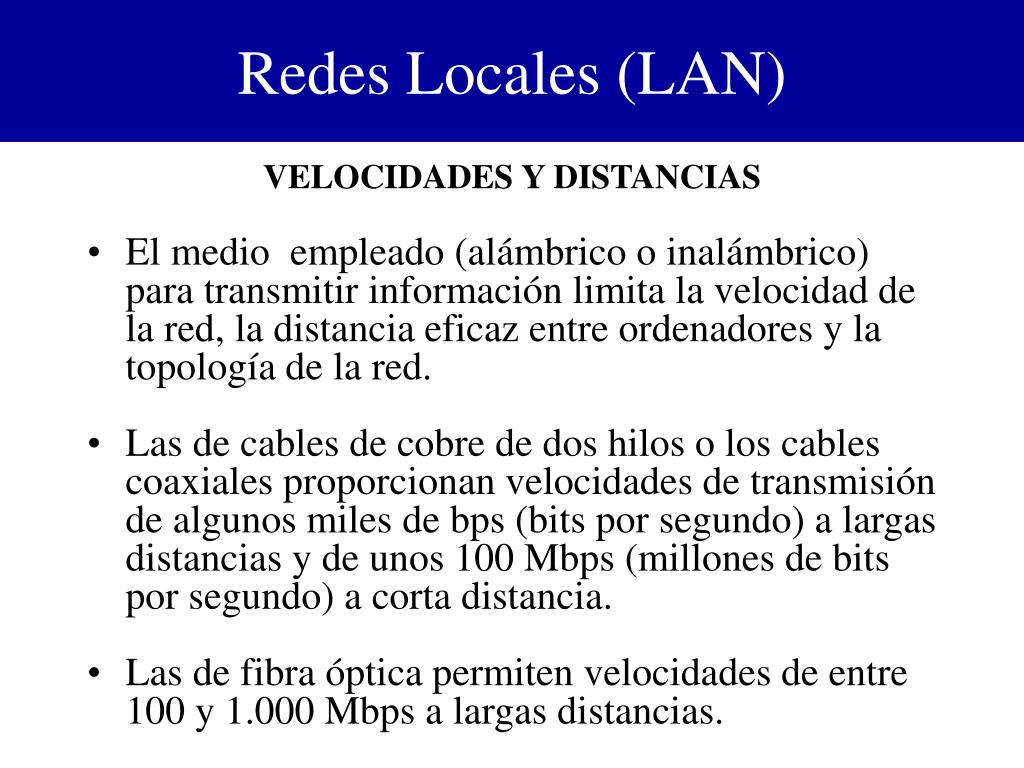

  48. Redes Locales (LAN) VELOCIDADES Y DISTANCIAS • El medio  empleado (alámbrico o inalámbrico) para transmitir información limita la velocidad de la red, la distancia eficaz entre ordenadores y la topología de la red. • Las de cables de cobre de dos hilos o los cables coaxiales proporcionan velocidades de transmisión de algunos miles de bps (bits por segundo) a largas distancias y de unos 100 Mbps (millones de bits por segundo) a corta distancia. • Las de fibra óptica permiten velocidades de entre 100 y 1.000 Mbps a largas distancias.

  49. Redes Locales (LAN) TOPOLOGÍAS FÍSICAS Describe el dibujo de interconexión

  50. Redes Locales (LAN) TOPOLOGÍAS FÍSICAS
