mikrokontroler

mikrokontroler

Pertemuan 2

Erna Kumalasari Nurnawati

mikroprosesor

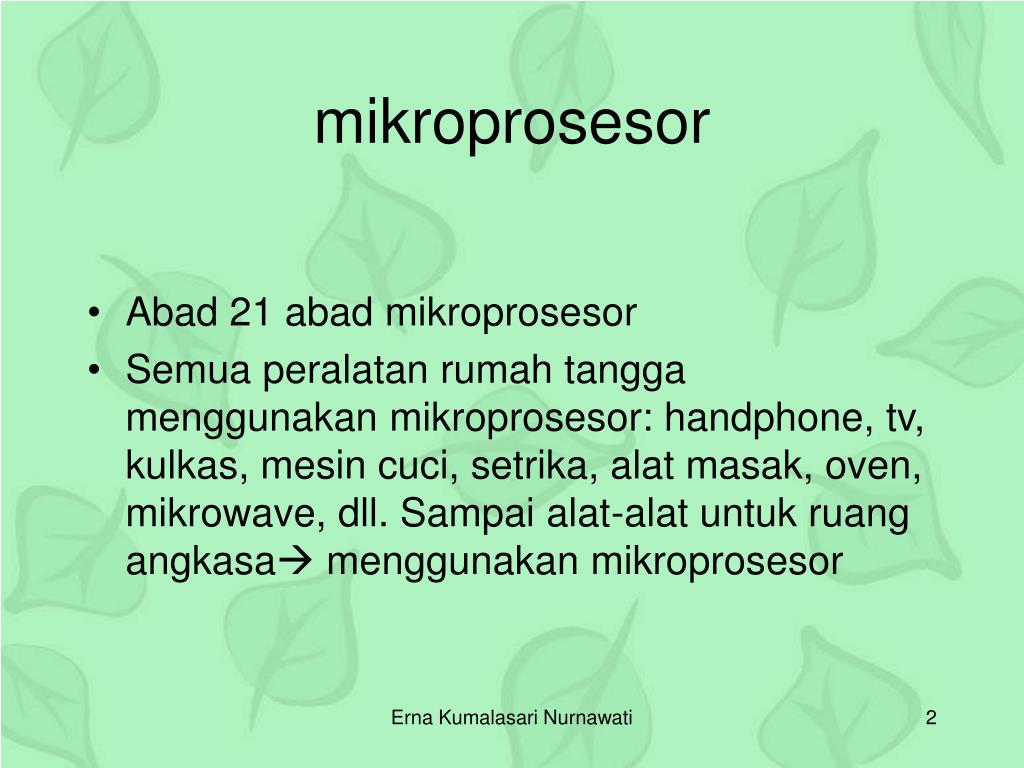

mikroprosesor
  • Abad 21 abad mikroprosesor
  • Semua peralatan rumah tangga menggunakan mikroprosesor: handphone, tv, kulkas, mesin cuci, setrika, alat masak, oven, mikrowave, dll. Sampai alat-alat untuk ruang angkasa menggunakan mikroprosesor

Erna Kumalasari Nurnawati

mikroprosesor1

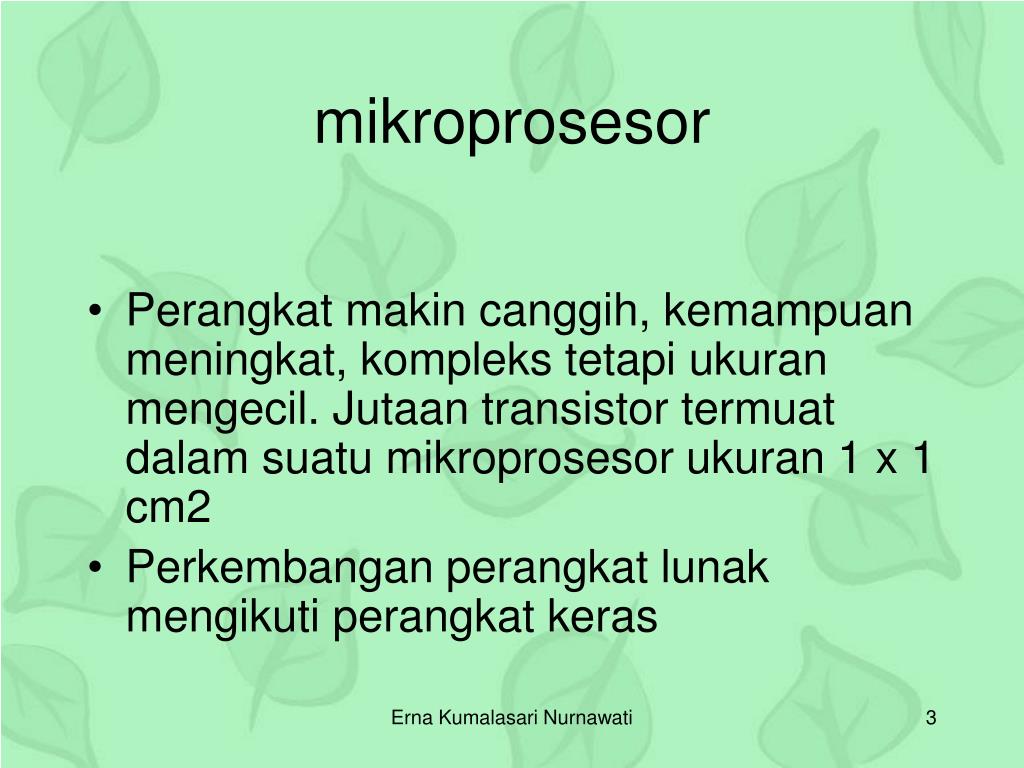

mikroprosesor
  • Perangkat makin canggih, kemampuan meningkat, kompleks tetapi ukuran mengecil. Jutaan transistor termuat dalam suatu mikroprosesor ukuran 1 x 1 cm2
  • Perkembangan perangkat lunak mengikuti perangkat keras

Erna Kumalasari Nurnawati

sejarah mikroprosesor

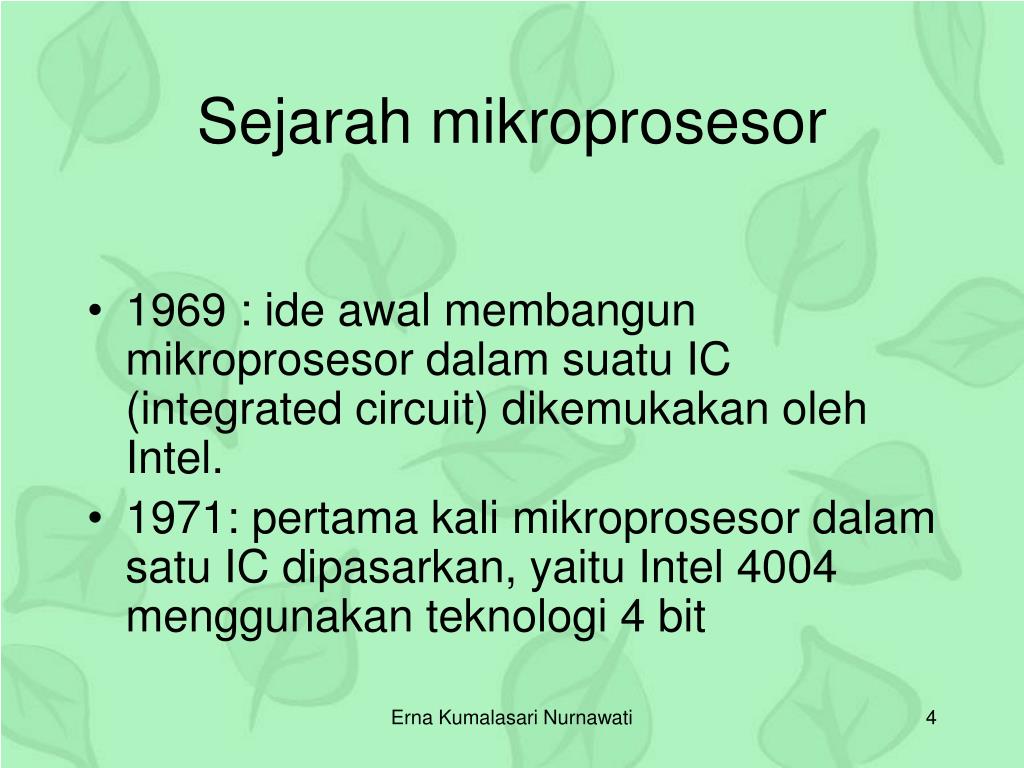

Sejarah mikroprosesor
  • 1969 : ide awal membangun mikroprosesor dalam suatu IC (integrated circuit) dikemukakan oleh Intel.
  • 1971: pertama kali mikroprosesor dalam satu IC dipasarkan, yaitu Intel 4004 menggunakan teknologi 4 bit

Erna Kumalasari Nurnawati

sejarah mikroprosesor1

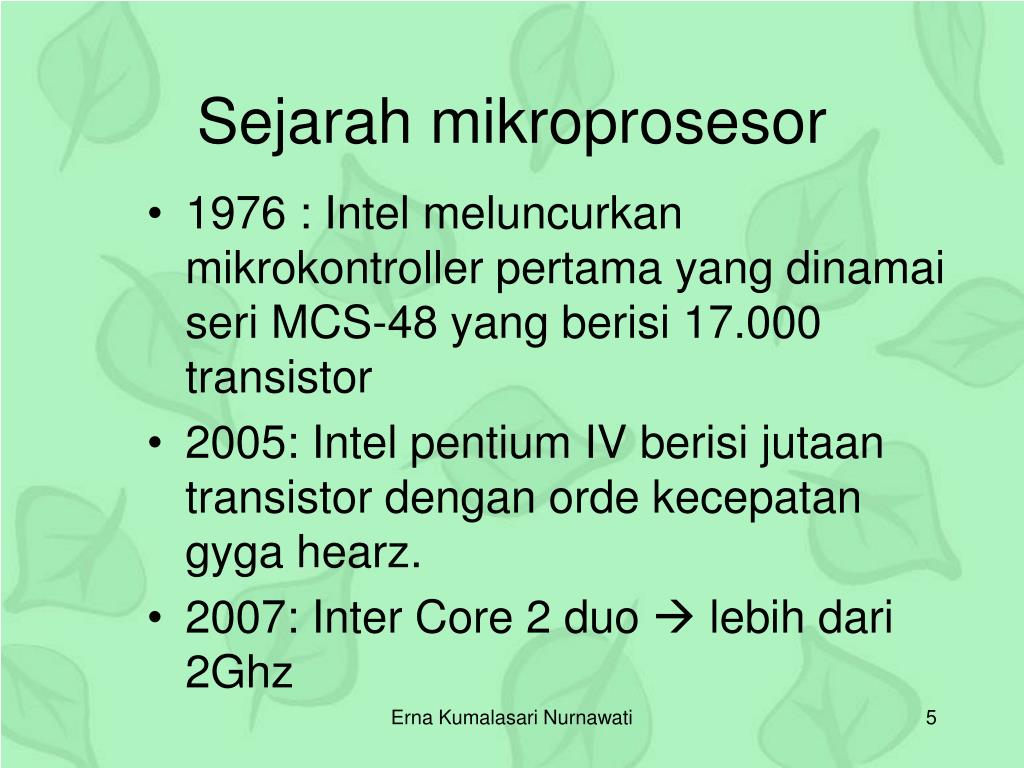

Sejarah mikroprosesor
  • 1976 : Intel meluncurkan mikrokontroller pertama yang dinamai seri MCS-48 yang berisi 17.000 transistor
  • 2005: Intel pentium IV berisi jutaan transistor dengan orde kecepatan gyga hearz.
  • 2007: Inter Core 2 duo  lebih dari 2Ghz

Erna Kumalasari Nurnawati

mikroprosesor2

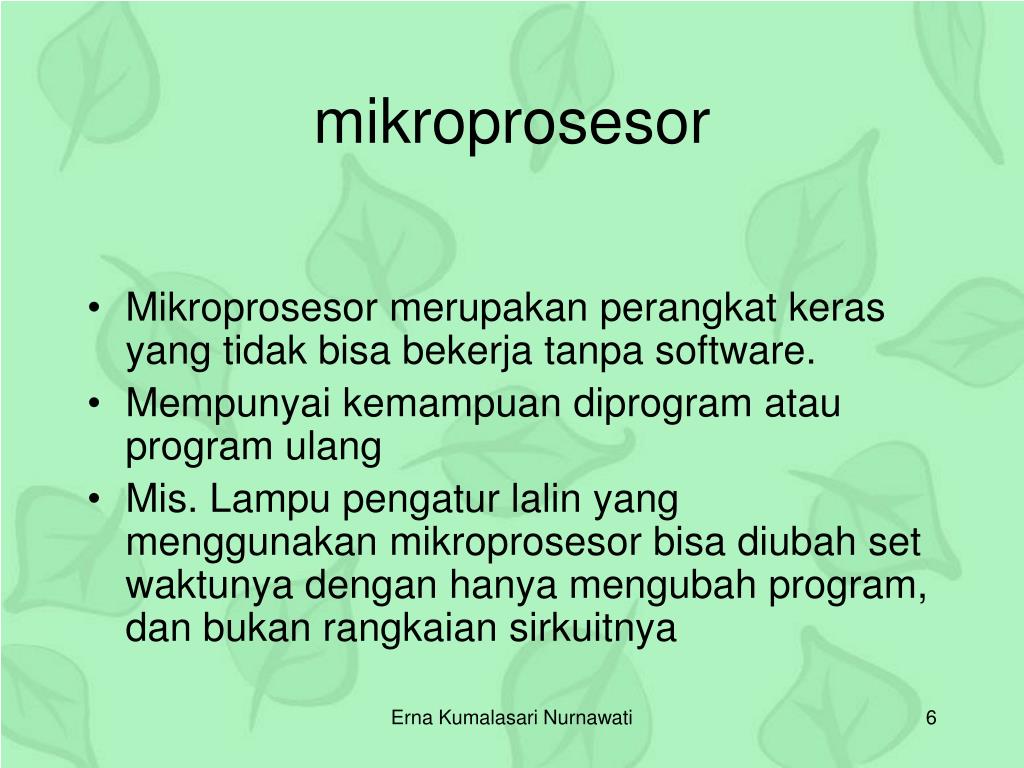

mikroprosesor
  • Mikroprosesor merupakan perangkat keras yang tidak bisa bekerja tanpa software.
  • Mempunyai kemampuan diprogram atau program ulang
  • Mis. Lampu pengatur lalin yang menggunakan mikroprosesor bisa diubah set waktunya dengan hanya mengubah program, dan bukan rangkaian sirkuitnya

Erna Kumalasari Nurnawati

jenis mikroprosesor
Jenis mikroprosesor
  • Dalam perkembangannya mikroprosesor dibuat sesuai kebutuhan, mis:
  • RISC(Reduced Instruction Set of Computing) dan CISC(Complex Instruction Set of Computing) digunakan untuk pengolahan inf dengan software yang rumit. Mis.untuk komputer
  • DSP (digital signal processing) yaitu mempermudah proses sinyal digital.mis unk VCD,DVD,multimedia card,dll

Erna Kumalasari Nurnawati

jenis mikroprosesor1

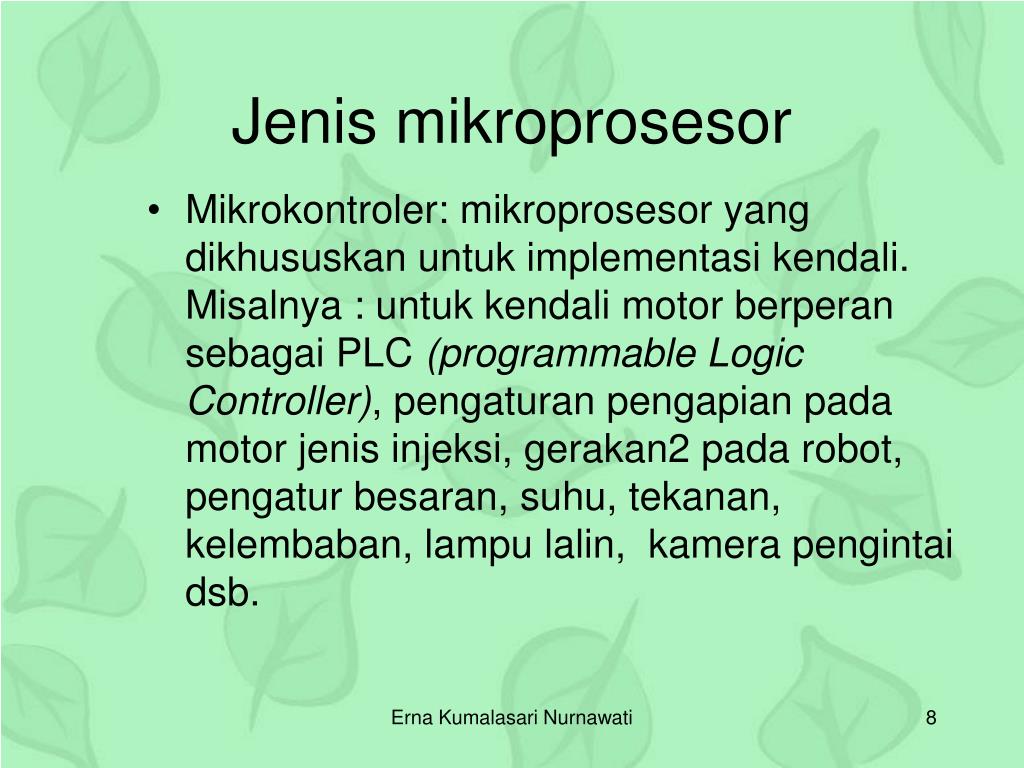

Jenis mikroprosesor
  • Mikrokontroler: mikroprosesor yang dikhususkan untuk implementasi kendali. Misalnya : untuk kendali motor berperan sebagai PLC (programmable Logic Controller), pengaturan pengapian pada motor jenis injeksi, gerakan2 pada robot, pengatur besaran, suhu, tekanan, kelembaban, lampu lalin, kamera pengintai dsb.

Erna Kumalasari Nurnawati

jenis mikroprosesor2

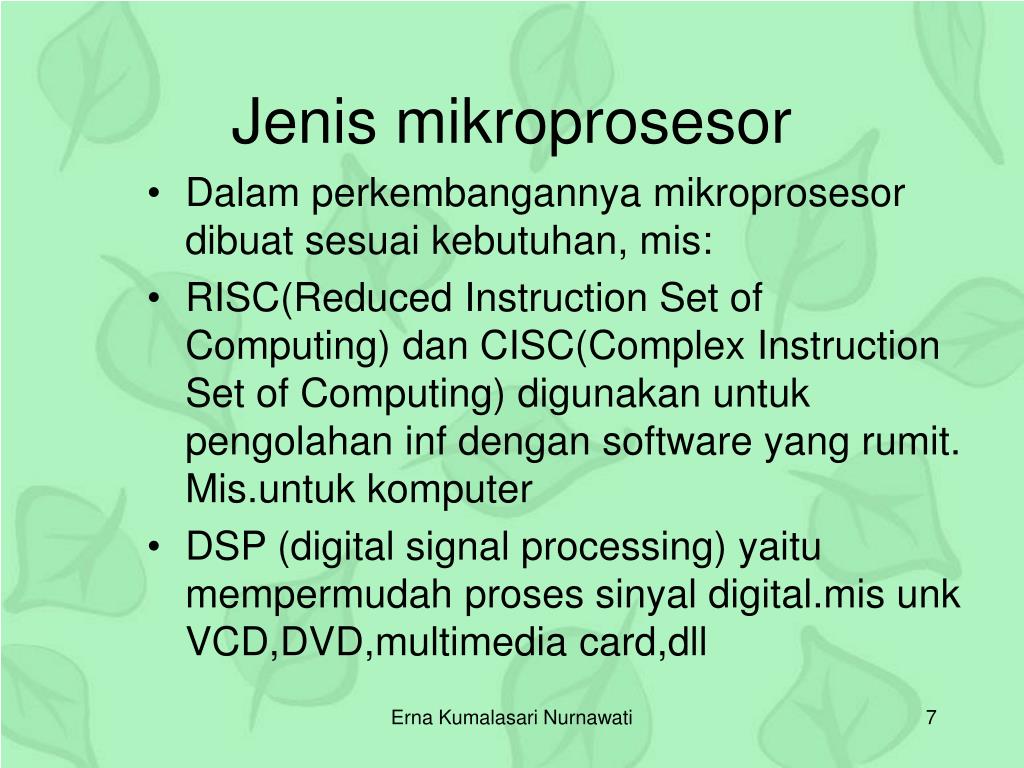

Jenis mikroprosesor
  • Dalam perkembangannya mikroprosesor dibuat sesuai kebutuhan, mis:
  • RISC(Reduced Instruction Set of Computing) dan CISC(Complex Instruction Set of Computing) digunakan untuk pengolahan inf dengan software yang rumit. Mis.untuk komputer
  • DSP (digital signal processing) yaitu mempermudah proses sinyal digital.mis unk VCD,DVD,multimedia card,dll

Erna Kumalasari Nurnawati

kelebihan sistem mikroprosesor

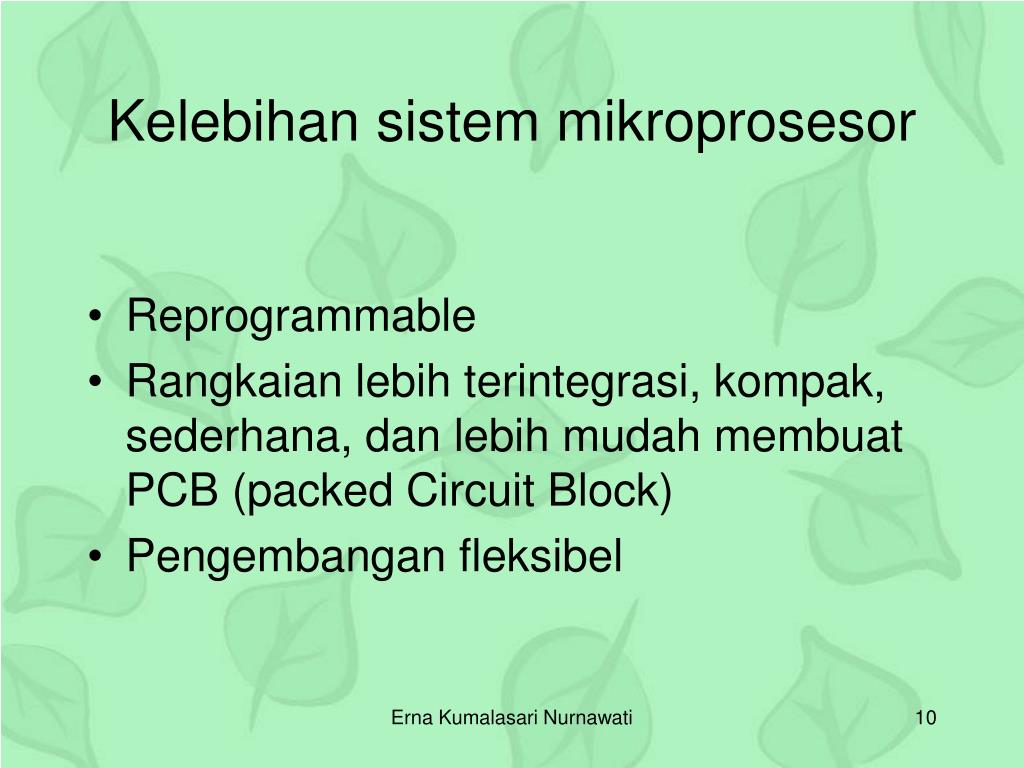

Kelebihan sistem mikroprosesor
  • Reprogrammable
  • Rangkaian lebih terintegrasi, kompak, sederhana, dan lebih mudah membuat PCB (packed Circuit Block)
  • Pengembangan fleksibel

Erna Kumalasari Nurnawati

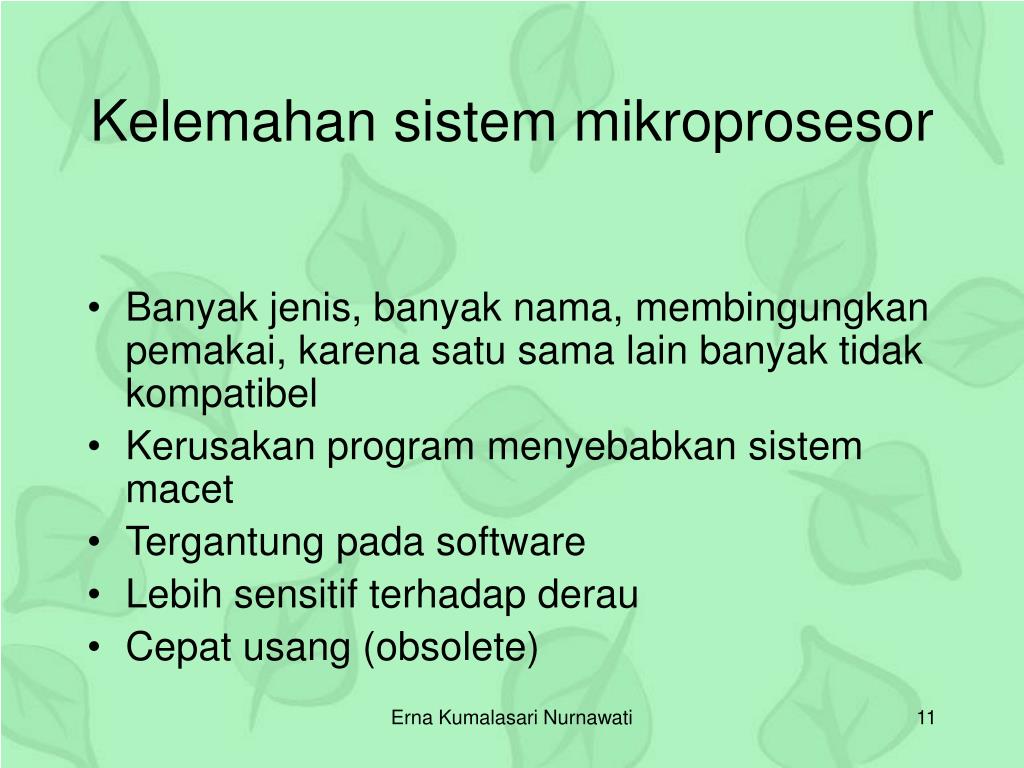

kelemahan sistem mikroprosesor
Kelemahan sistem mikroprosesor
  • Banyak jenis, banyak nama, membingungkan pemakai, karena satu sama lain banyak tidak kompatibel
  • Kerusakan program menyebabkan sistem macet
  • Tergantung pada software
  • Lebih sensitif terhadap derau
  • Cepat usang (obsolete)

Erna Kumalasari Nurnawati

mikrokontroler1

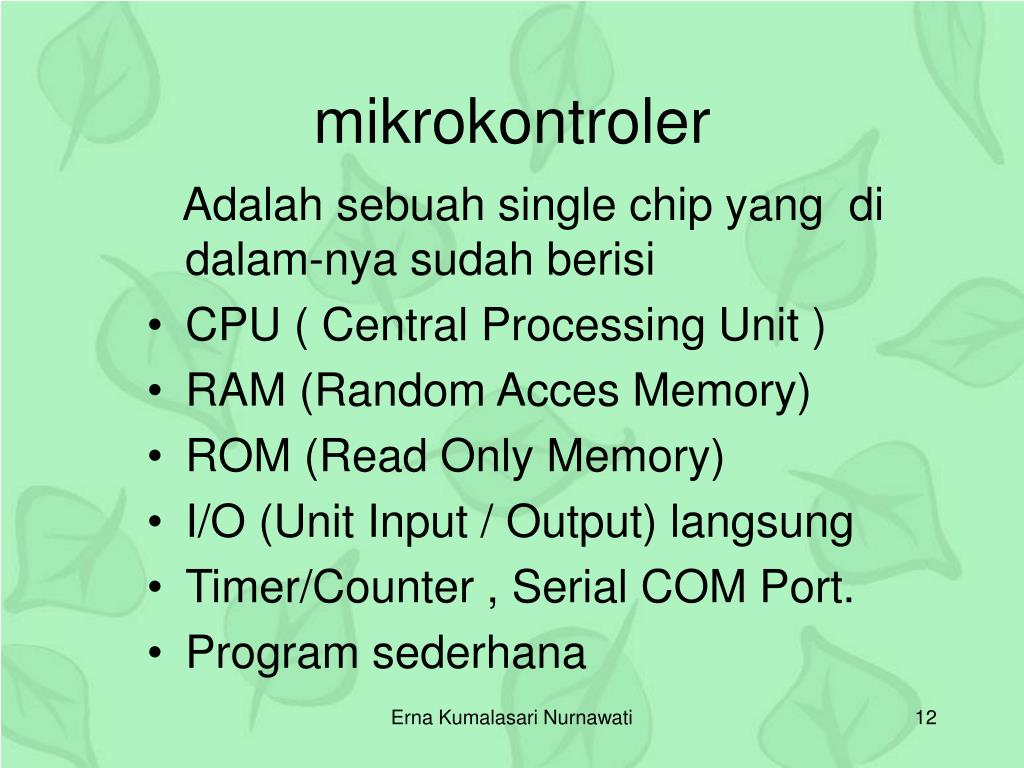

mikrokontroler

Adalah sebuah single chip yang di dalam-nya sudah berisi

  • CPU ( Central Processing Unit )
  • RAM (Random Acces Memory)
  • ROM (Read Only Memory)
  • I/O (Unit Input / Output) langsung
  • Timer/Counter , Serial COM Port.
  • Program sederhana

Erna Kumalasari Nurnawati

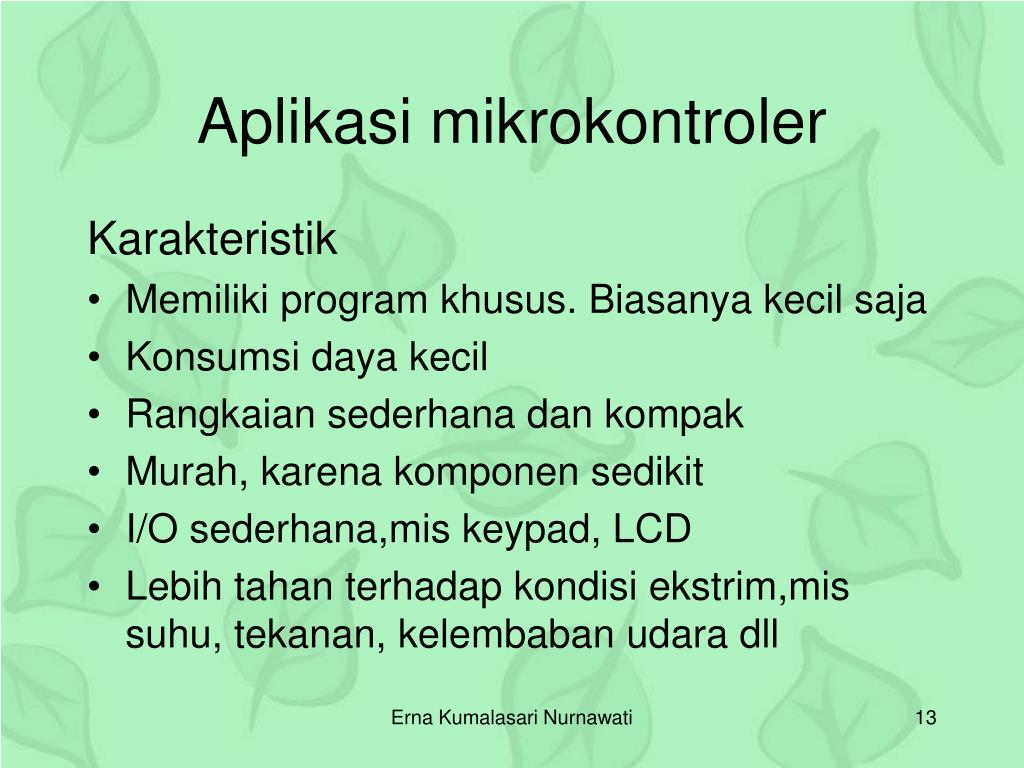

aplikasi mikrokontroler
Aplikasi mikrokontroler

Karakteristik

  • Memiliki program khusus. Biasanya kecil saja
  • Konsumsi daya kecil
  • Rangkaian sederhana dan kompak
  • Murah, karena komponen sedikit
  • I/O sederhana,mis keypad, LCD
  • Lebih tahan terhadap kondisi ekstrim,mis suhu, tekanan, kelembaban udara dll

Erna Kumalasari Nurnawati

perangkat pengembang develompment tools
Perangkat pengembang(develompment tools)
  • Compiler : bahasa yang digunakan untuk membuat aplikasi, mis C++, Assembler, Basic
  • Simulator (software), komputer untuk simulasi
  • Emulator, software dan hardware
  • ICE (in Circuit Emulator),pengembangan emulator tetapi sudah dihub dengan sirkuit
  • Programer, alat untuk membuat program yaitu komputer beserta perangkatnya

Erna Kumalasari Nurnawati

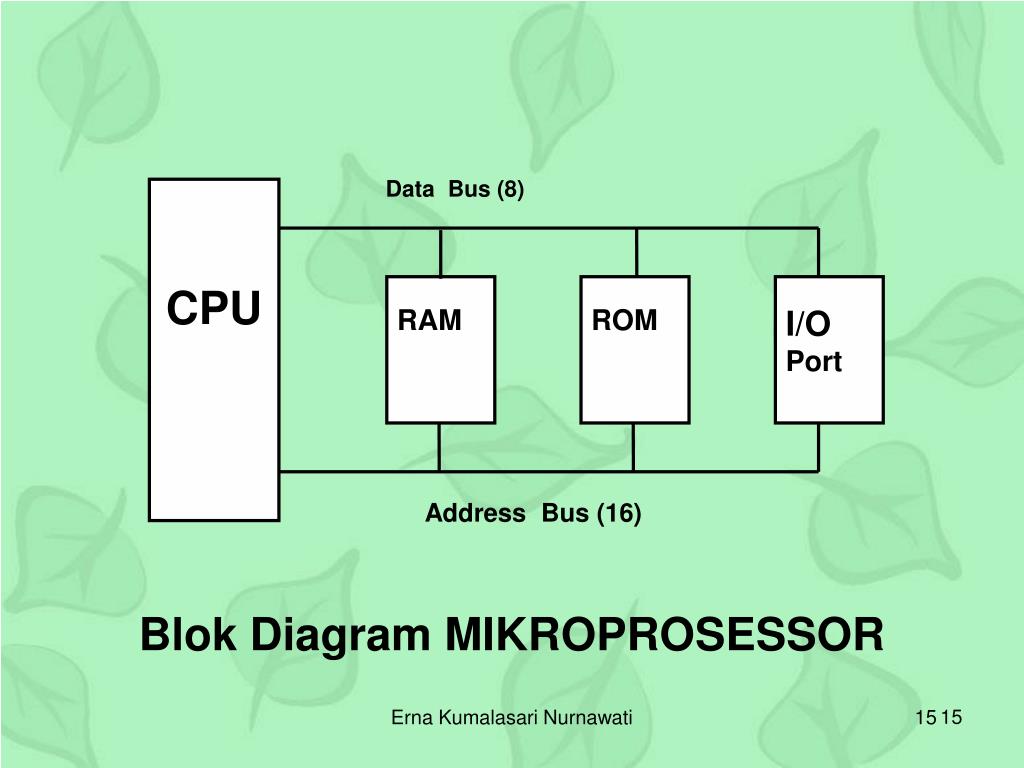

slide15
Data Bus (8)

Address Bus (16)

Blok Diagram MIKROPROSESSOR

CPU

RAM

ROM

I/O

Port

15

Erna Kumalasari Nurnawati

slide16

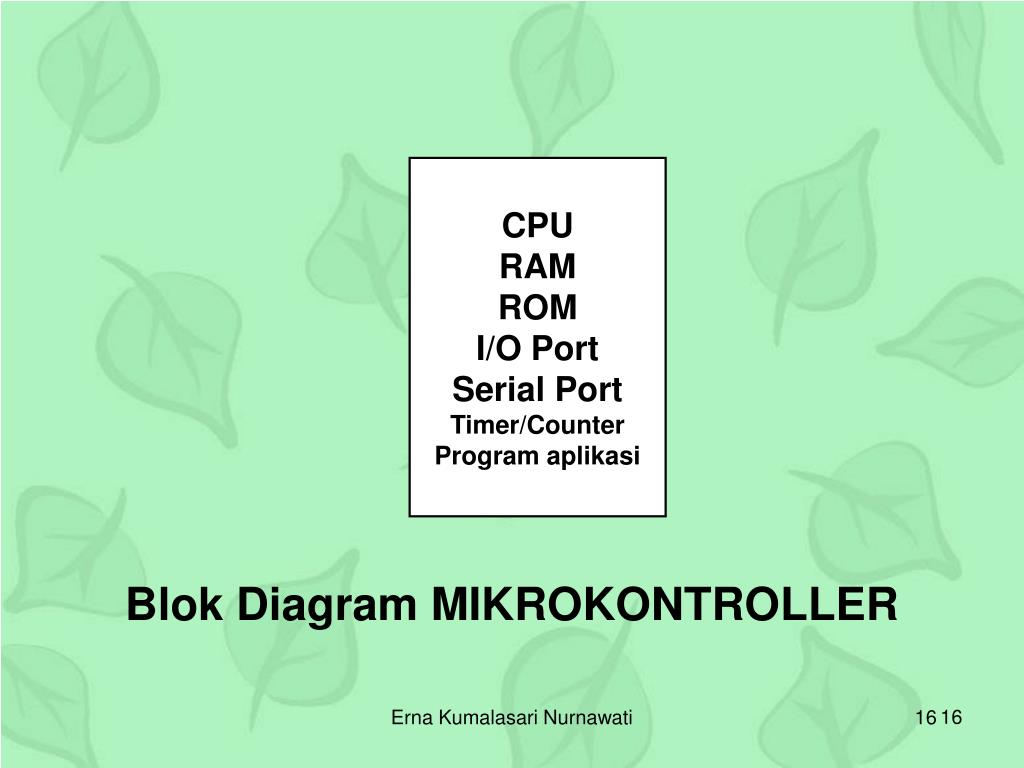

Blok Diagram MIKROKONTROLLER

CPU

RAM

ROM

I/O Port

Serial Port

Timer/Counter

Program aplikasi

16

Erna Kumalasari Nurnawati

slide17

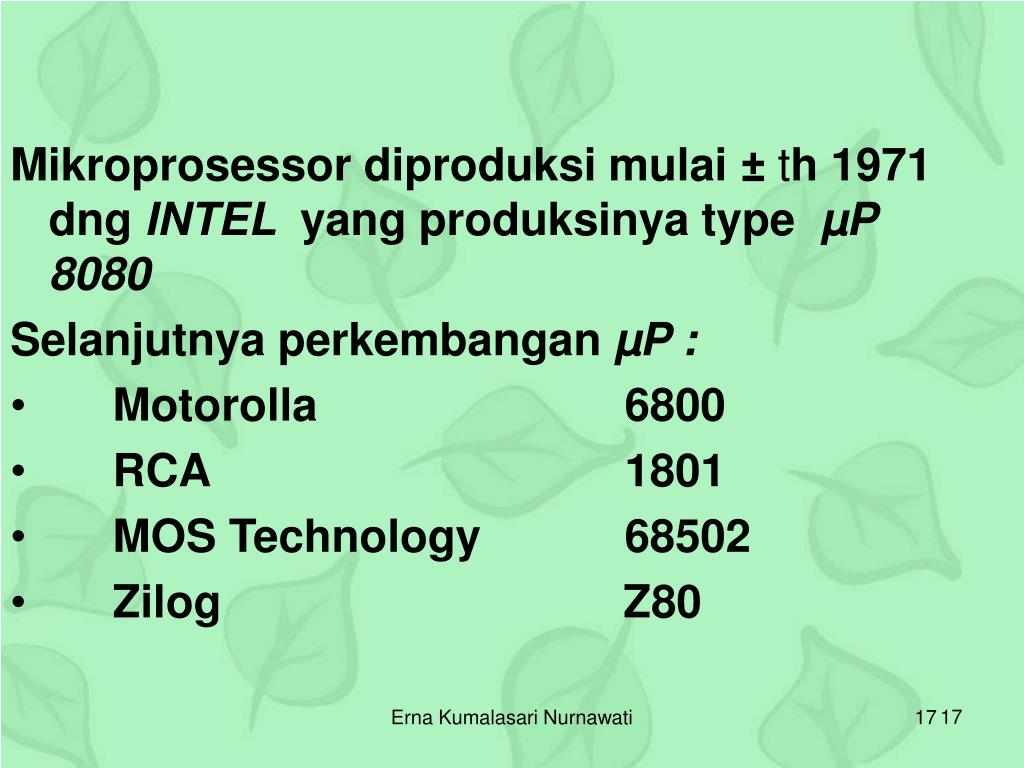

Mikroprosessor diproduksi mulai ± th 1971 dng INTEL yang produksinya type µP 8080

Selanjutnya perkembangan µP :

Motorolla 6800

RCA 1801

MOS Technology 68502

Zilog Z80

17

Erna Kumalasari Nurnawati

slide18

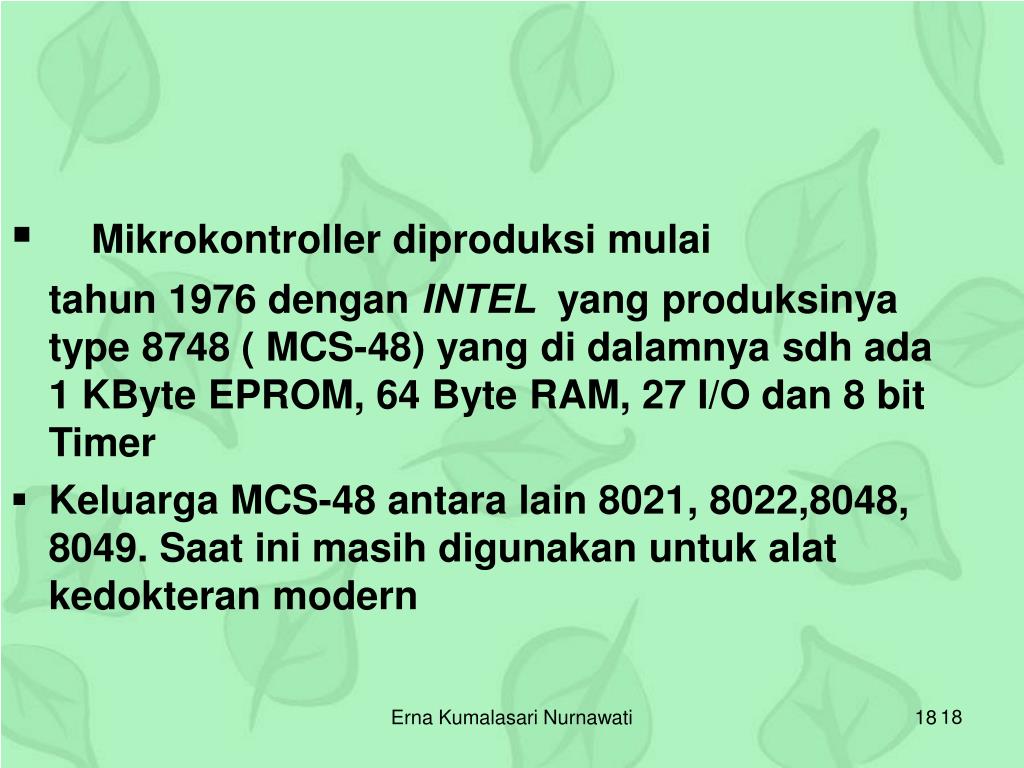

Mikrokontroller diproduksi mulai

tahun 1976 dengan INTEL yang produksinya type 8748 ( MCS-48) yang di dalamnya sdh ada 1 KByte EPROM, 64 Byte RAM, 27 I/O dan 8 bit Timer

Keluarga MCS-48 antara lain 8021, 8022,8048, 8049. Saat ini masih digunakan untuk alat kedokteran modern

18

Erna Kumalasari Nurnawati

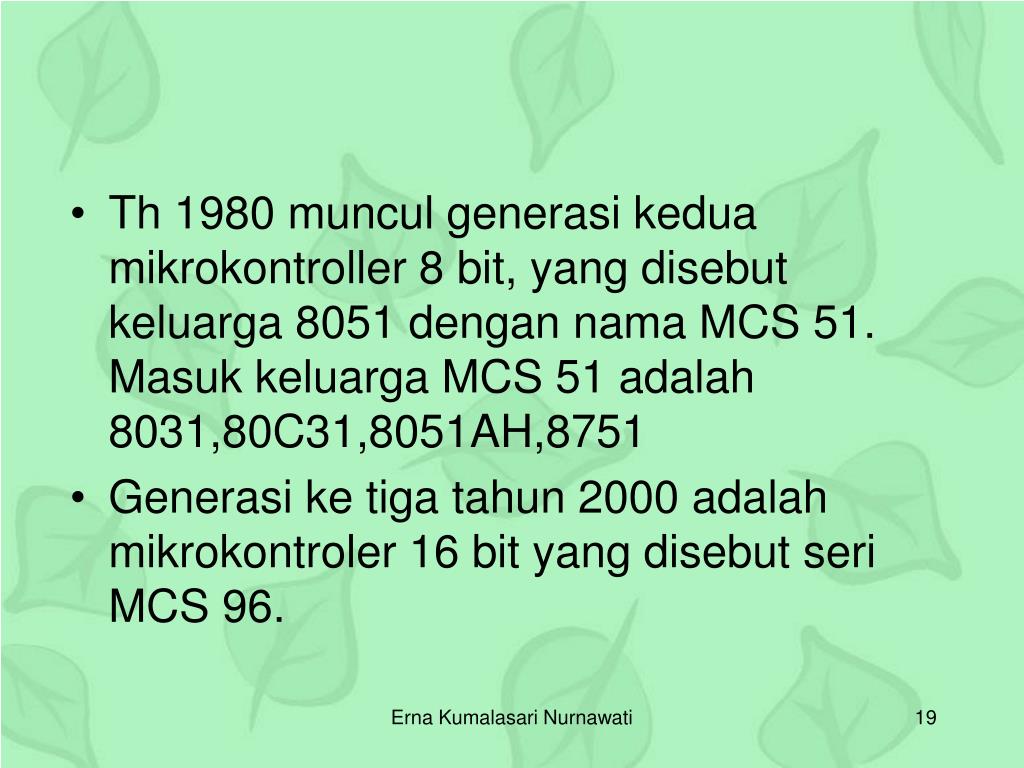

slide19
Th 1980 muncul generasi kedua mikrokontroller 8 bit, yang disebut keluarga 8051 dengan nama MCS 51. Masuk keluarga MCS 51 adalah 8031,80C31,8051AH,8751

Generasi ke tiga tahun 2000 adalah mikrokontroler 16 bit yang disebut seri MCS 96.

Erna Kumalasari Nurnawati

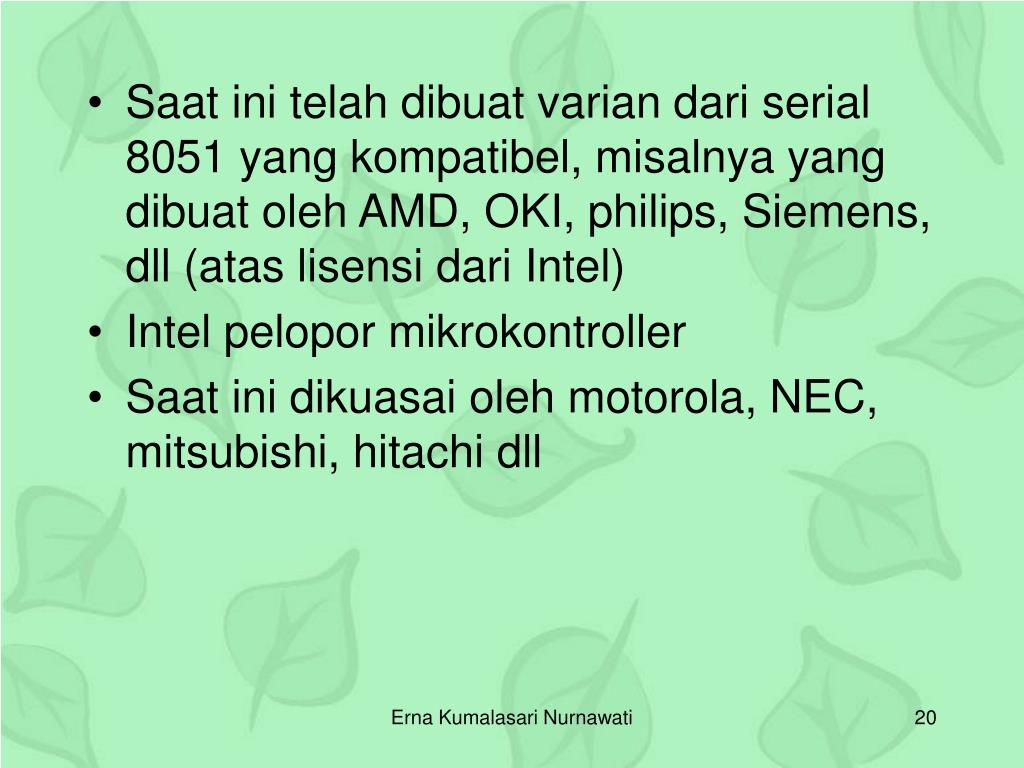

slide20
Saat ini telah dibuat varian dari serial 8051 yang kompatibel, misalnya yang dibuat oleh AMD, OKI, philips, Siemens, dll (atas lisensi dari Intel)
  • Intel pelopor mikrokontroller
  • Saat ini dikuasai oleh motorola, NEC, mitsubishi, hitachi dll

Erna Kumalasari Nurnawati

slide21

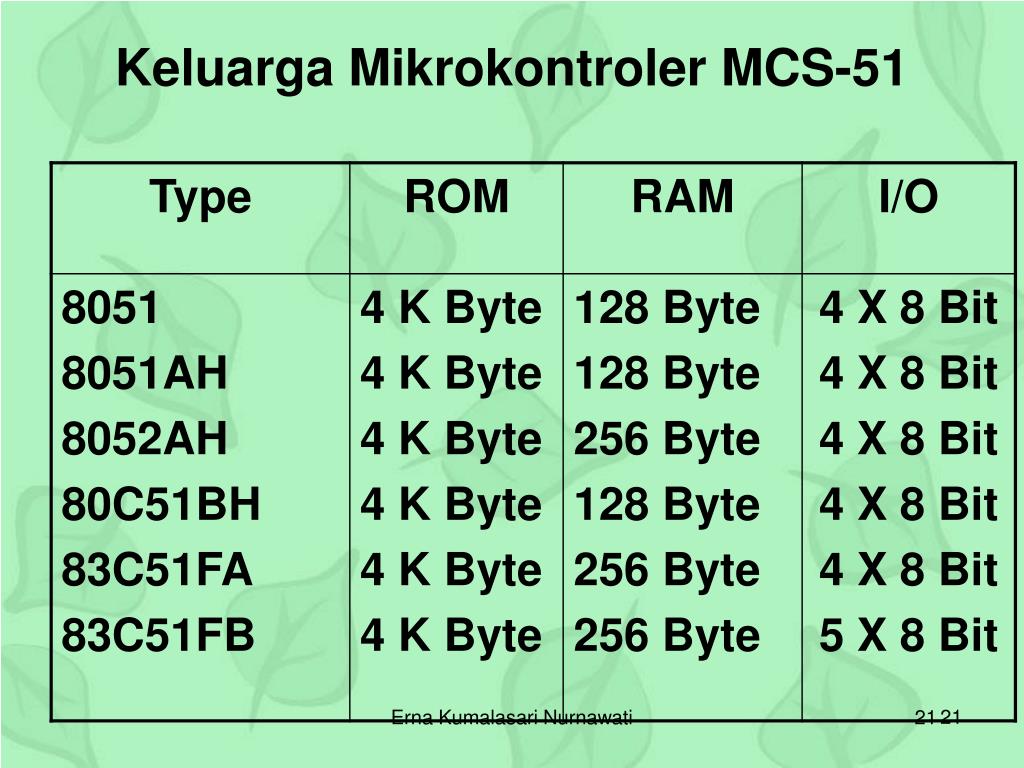

Keluarga Mikrokontroler MCS-51

21

Erna Kumalasari Nurnawati

slide22

22

Erna Kumalasari Nurnawati

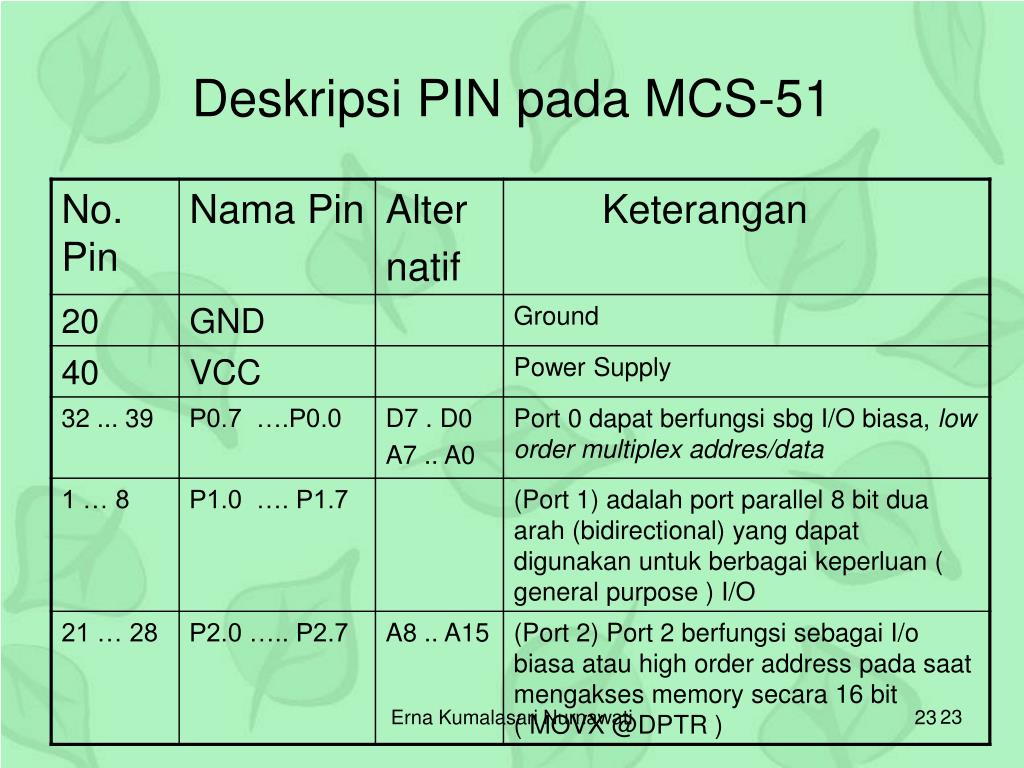

deskripsi pin pada mcs 51
Deskripsi PIN pada MCS-51

23

Erna Kumalasari Nurnawati

slide24

24

Erna Kumalasari Nurnawati

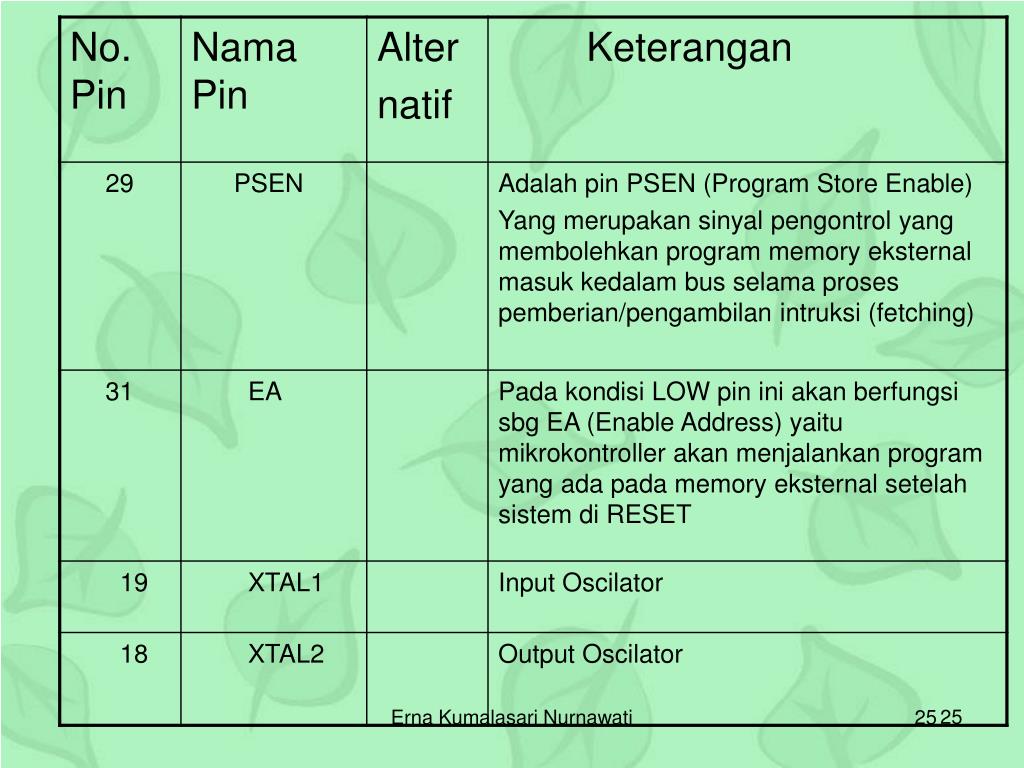

slide25

25

Erna Kumalasari Nurnawati

slide26
Sistem Bilangan

Sistem bilangan DESIMAL

Sistem bilangan BINER

Sistem bilangan OKTAL

Sistem bilangan HEKSADESIMAL

26

Erna Kumalasari Nurnawati

slide27

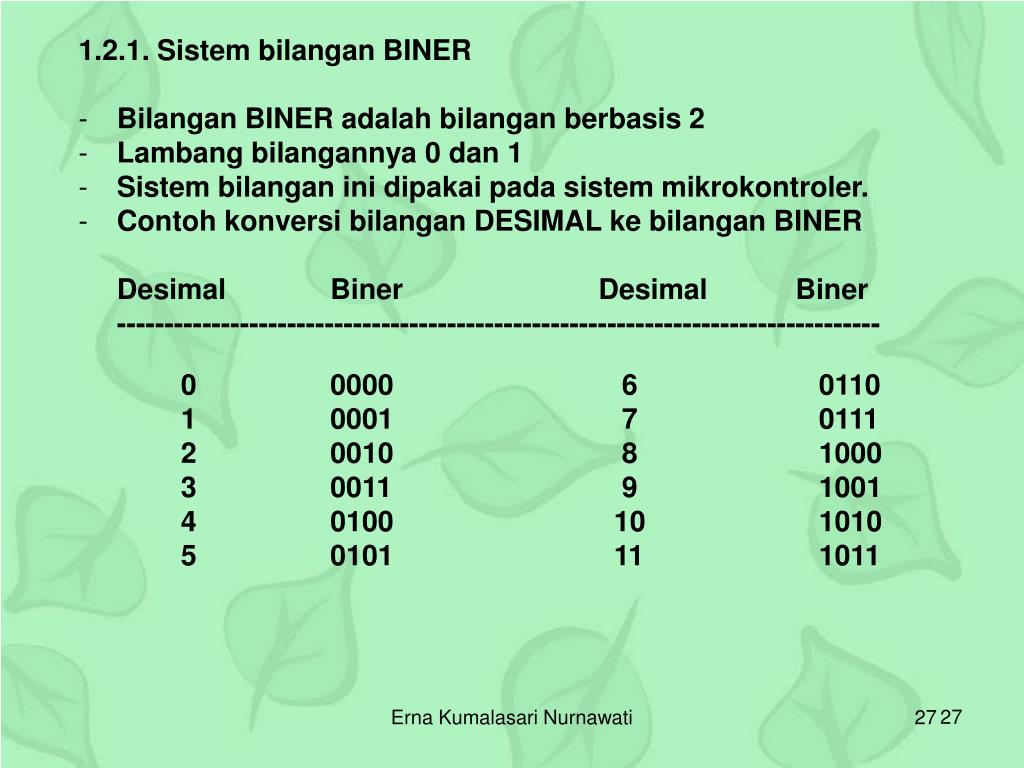

1.2.1. Sistem bilangan BINER

Bilangan BINER adalah bilangan berbasis 2

Lambang bilangannya 0 dan 1

Sistem bilangan ini dipakai pada sistem mikrokontroler.

Contoh konversi bilangan DESIMAL ke bilangan BINER

Desimal Biner Desimal Biner

---------------------------------------------------------------------------------

0 0000 6 0110

1 0001 7 0111

2 0010 8 1000

3 0011 9 1001

4 0100 10 1010

5 0101 11 1011

27

Erna Kumalasari Nurnawati

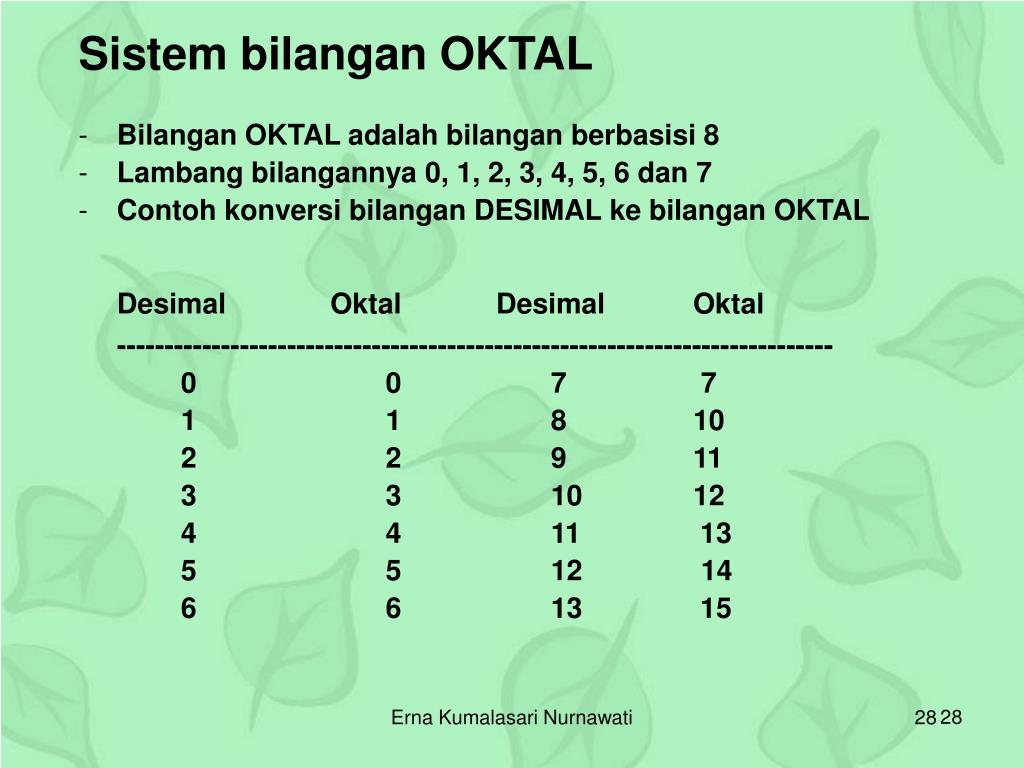

slide28
Sistem bilangan OKTAL

Bilangan OKTAL adalah bilangan berbasisi 8

Lambang bilangannya 0, 1, 2, 3, 4, 5, 6 dan 7

Contoh konversi bilangan DESIMAL ke bilangan OKTAL

Desimal Oktal Desimal Oktal

----------------------------------------------------------------------------

0 0 7 7

1 1 8 10

2 2 9 11

3 3 10 12

4 4 11 13

5 5 12 14

6 6 13 15

28

Erna Kumalasari Nurnawati

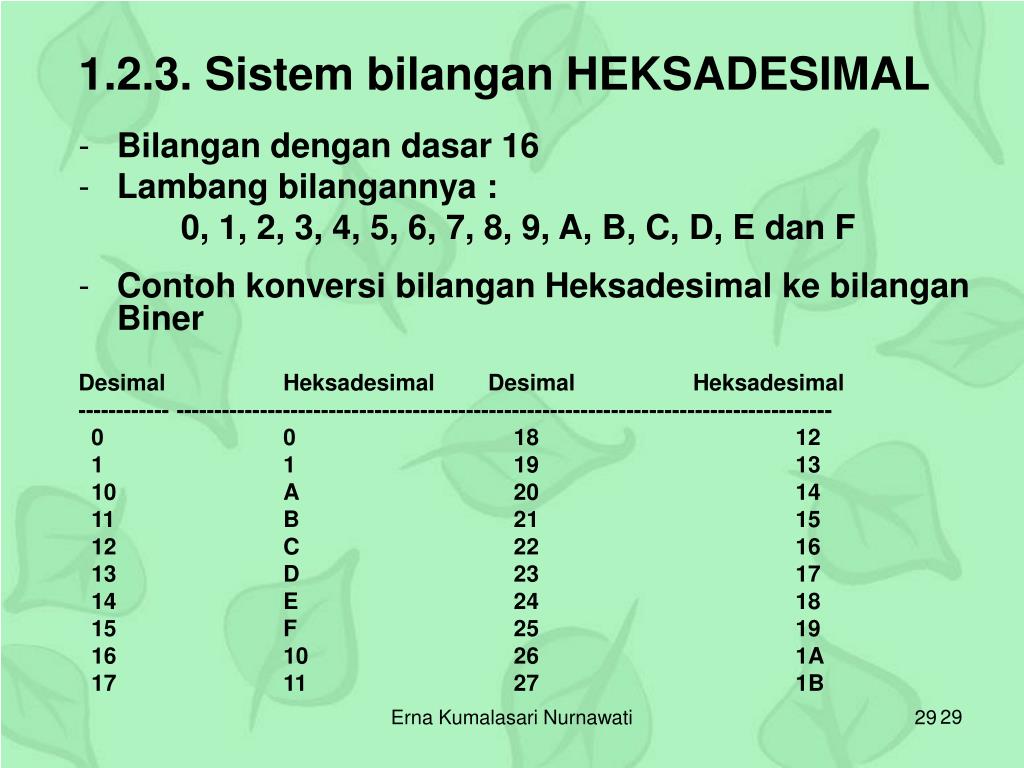

slide29
1.2.3. Sistem bilangan HEKSADESIMAL

Bilangan dengan dasar 16

Lambang bilangannya :

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E dan F

Contoh konversi bilangan Heksadesimal ke bilangan Biner

Desimal Heksadesimal Desimal Heksadesimal

------------ --------------------------------------------------------------------------------------

0 0 18 12

1 1 19 13

10 A 20 14

11 B 21 15

12 C 22 16

13 D 23 17

14 E 24 18

15 F 25 19

16 10 26 1A

17 11 27 1B

29

Erna Kumalasari Nurnawati
