mikrokontroler at89c51rc2

MikrokontrolerAT89C51RC2

Tehnologijebiomedicinskog inženjeringa

osnovne karakteristike
Osnovne karakteristike
  • 8 – bitni miktrokontroler
  • CISC arhitektura – MCS51
  • Čeitiri 8-bitna I/O porta
  • 32Kbyte FLASH memorije
  • 256byte RAM memorije
  • 1024byte proširene RAM memorije (XRAM)
  • 2Kbyte memorije za BOOT LOADER
  • UART (Universal Asynchronous Receiver Transmitter)
  • SPI (Serial Peripheral Interface)
  • Napon napajanja 2.7 – 5.5V
  • Temperaturni opseg -40 - +85C
  • Frekvencija do 40MHz

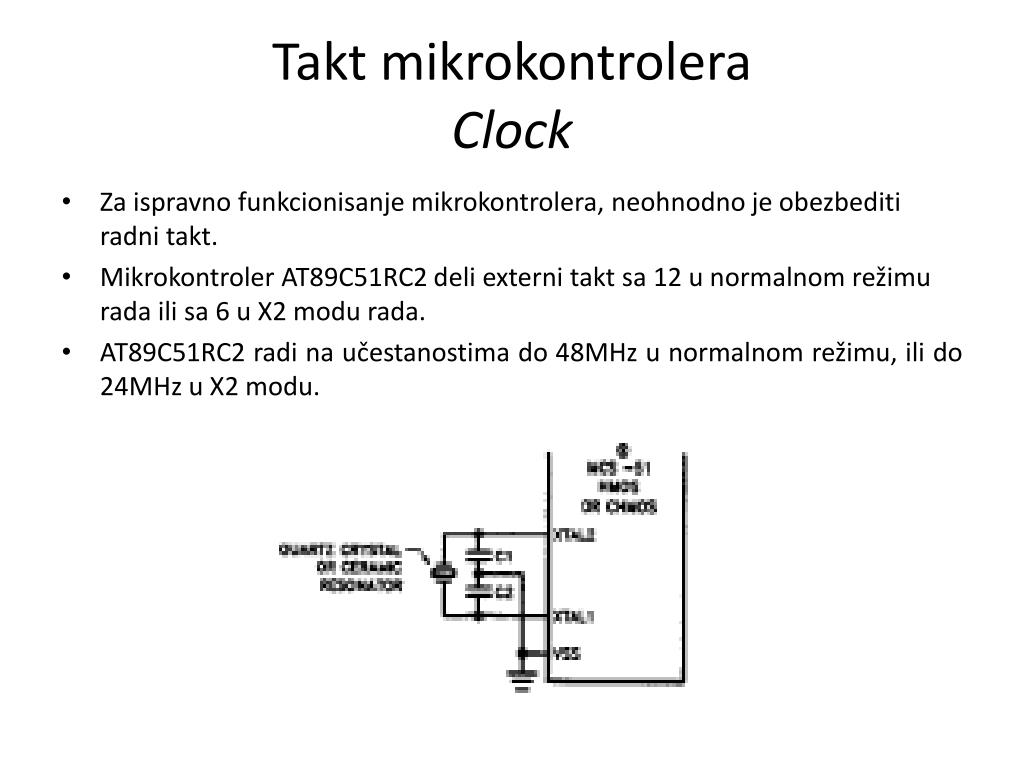

takt mikrokontrolera clock
Takt mikrokontroleraClock
  • Za ispravno funkcionisanje mikrokontrolera, neohnodno je obezbediti radni takt.
  • Mikrokontroler AT89C51RC2 deli externi takt sa 12 u normalnom režimu rada ili sa 6 u X2 modu rada.
  • AT89C51RC2 radi na učestanostima do 48MHz u normalnom režimu, ili do 24MHz u X2 modu.

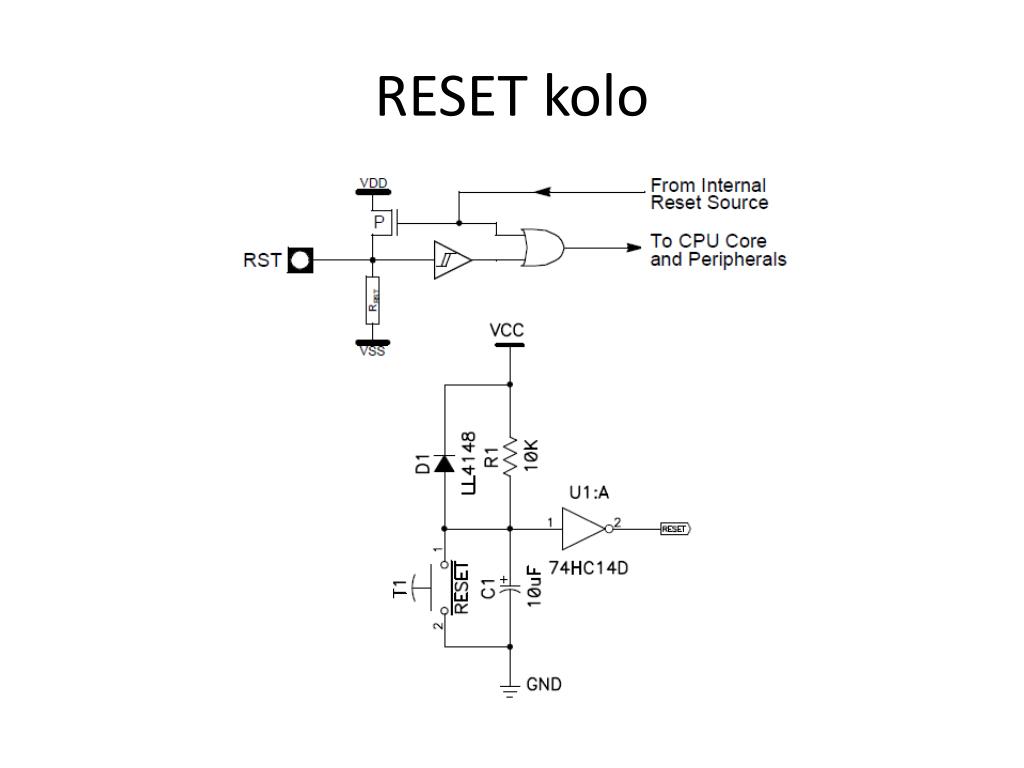

reset kolo
RESET kolo
  • Spečavanje pogrešnog rada mikroprocesora i mikrokontrolera pri promenama napona napajanja predstavlja veliki proble u mikroprocesorskoj elektronici. Po uključenju napajanja, napon napajanja se polako podiže ili je nestabilan u toku podizanja. U toku normalnog rada, na napon napajanja se superponiraju negativni i pozitivni gličevi, tj. skokovite promene napona po uključenju i isključenju potrošača. Takođe, napon napajanja može da driftuje van granica tolerancije napona napajanje usled lošeg izvora za napajanje ili pražnjenja baterija. Tipične granice tolerancije napona napanja mikroprocesora su svega ±10% ili čak samo ±5, u odnosu na nominalni radni napon napajanja.
  • Da bi se obezbedio nesmetan rad mikropocesorskog sistema, neophono je ispravno isprojektovati RESET kolo, koje ima zadatak da reaguje na gore navede probleme.

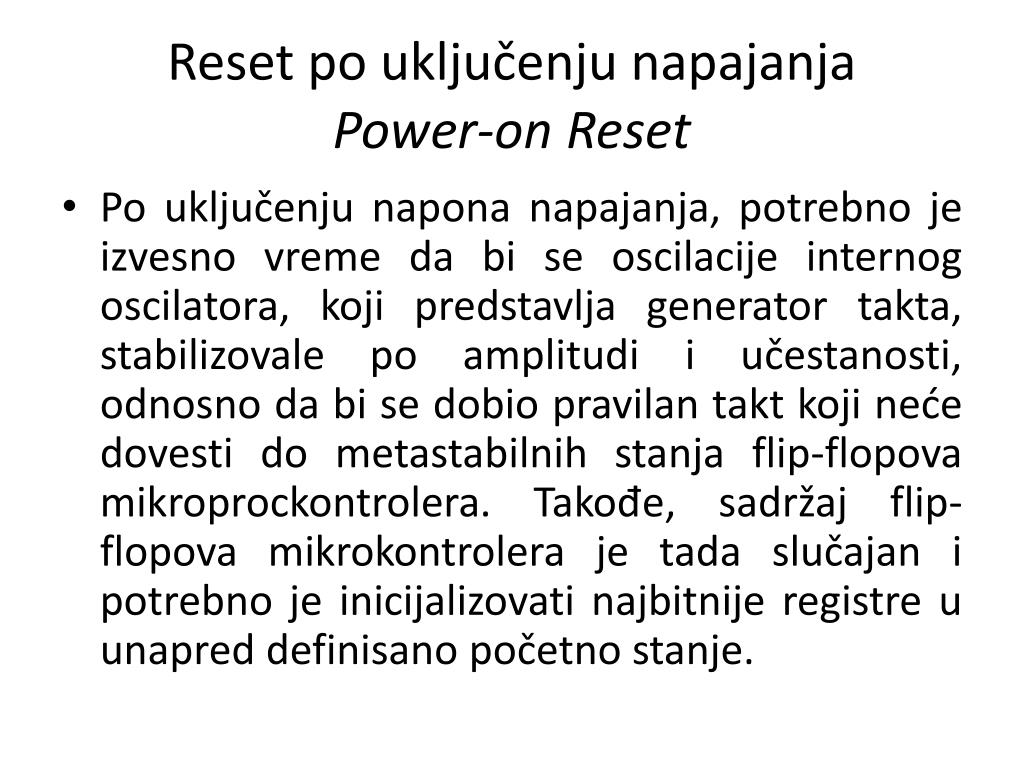

reset po uklju enju napajanja power on reset
Reset po uključenju napajanjaPower-on Reset
  • Po uključenju napona napajanja, potrebno je izvesno vreme da bi se oscilacije internog oscilatora, koji predstavlja generator takta, stabilizovale po amplitudi i učestanosti, odnosno da bi se dobio pravilan takt koji neće dovesti do metastabilnih stanja flip-flopova mikroprockontrolera. Takođe, sadržaj flip-flopova mikrokontrolera je tada slučajan i potrebno je inicijalizovati najbitnije registre u unapred definisano početno stanje.
