Tema 4

TEMA 4

Síntesis de Filtros Pasivos

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Los primeros desarrollados cronológicamente

  • Necesidad de tres tipos de elementos diferentes (RLC)

  • Las resistencias de fuente y de carga suponen un modelo adecuado

  • Al no haber disipación de potencia dentro de la bipuerta, los filtros tienen unas magníficas características de sensibilidad

  • Las técnicas activas se basan en muchos casos en emulación activa de escaleras pasivas RLC

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Aproximaciones clásicas: especificaciones de magnitud y ceros de transmisión en jw: estructuras en escalera (tienen por definición sus C.T. en jw)

  • Proceso de síntesis:

    • Obtener, a partir de la función de transferencia, y tras elegir unos valores de resistencias terminales, una descripción funcional de la bipuerta LC que necesitamos, normalmente en forma de parámetros de impedancia y/o admitancia.

    • A partir de la descripción funcional de la bipuerta, y tras comprobar que dichas especificaciones son realizables, obtener la descripción a nivel eléctrico de la misma: su topología y los valores de los elementos.

FILTRO PASIVO = FILTRO RLC = FILTRO LC DOBLEMENTE TERMINADO = FILTRO ESCALERA LC (DOBLEMENTE TERMINADO)

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa



Tema 4 1343943

Excitación en intensidad Excitación en tensión

Admitancias

Teorema de Reciprocidad

Impedancias

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Caracterización de monopuertas Excitación en tensión

    • Se caracterizan por su inmitancia (admitancia o impedancia). Son inversas y por lo tanto si una es realizable, la otra también lo será.

  • F(s) es realizable LC sii F(s) es función racional real y:

    • Todos los polos de F(s) están en jw, son simples y con residuos reales y positivos

  • Esto es válido tanto para Z(s) como para Y(s) (son inversas).

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Propiedades de las Inmitancias LC: Excitación en tensión

    • Polos y ceros imaginarios, puros y simples (incluídos s = 0 y s → ∞)

    • Los residuos de los polos son reales y positivos

    • Polos y ceros por pares complejo-conjugados (salvo s = 0 y s → ∞)

    • F(s) es impar: F(s) = -F(-s)

    • Orden(num) = orden(den) ± 1

    • Polos y ceros de F(s) alternados en jw

    • N(s) y D(s) tienen la forma:

    • D(s) es par y N(s) es impar o viceversa

    • En s = 0 y en s → ∞ habrá siempre o un cero o un polo.

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

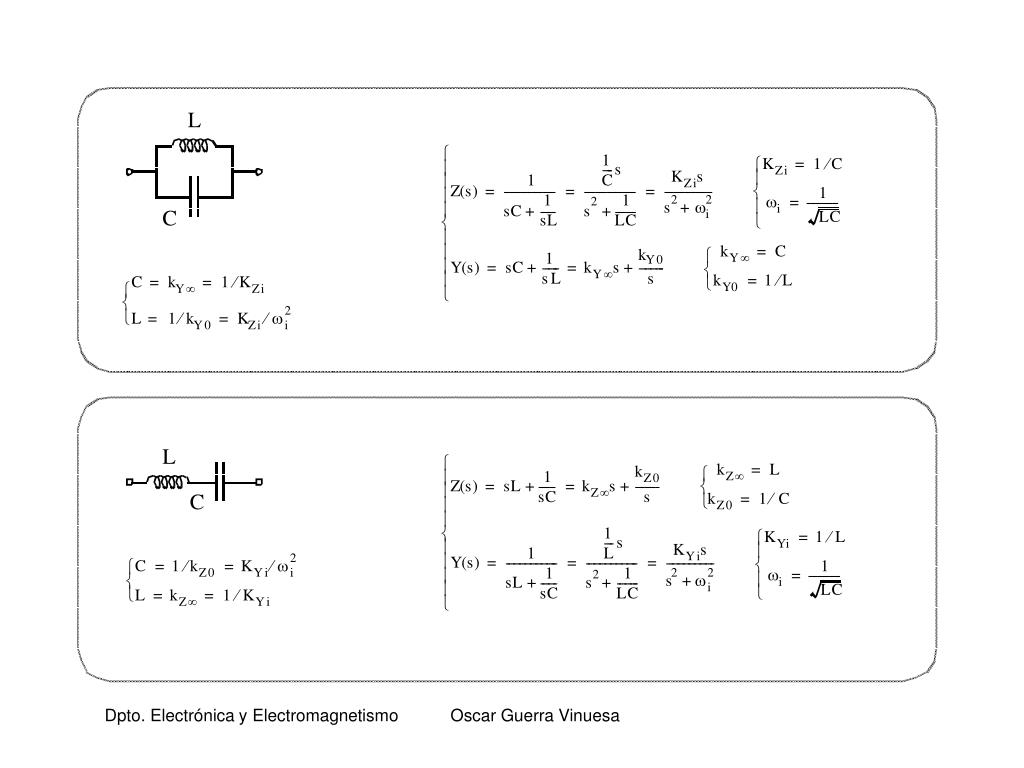

  • Realizaciones canónicas de inmitancias LC: Excitación en tensión

    • Trataremos de descomponer F(s) para que cada sumando se corresponda con una L, una C o una asociación simple LC.

      • Suma de admitancias → asociación de elementos en paralelo

      • Suma de impedancias → asociación de elementos en serie

    • Menor coste = menor número de elementos

    • Realización canónica: coste mínimo (nº de elementos = nº de polos de la inmitancia)

    • Más coste = más flexibilidad (restricciones adicionales)

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa



Tema 4 1343943

  • Síntesis de FOSTER: Guerra Vinuesa

    • FOSTER 1: Realización basada en fracciones simples de Z(s)

    • FOSTER 2: Realización basada en fracciones simples de Y(s)

FOSTER 1

FOSTER 2

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Síntesis de CAUER: Guerra Vinuesa

    • En cada eliminación se elige el tipo de polo “contrario” al eliminado antes: realización en escalera (un polo de admitancia: rama paralelo; un polo de impedancia: rama serie)

    • a) CAUER 1: Eliminación de polos siempre en s → ∞

    • b) CAUER 2: Eliminación de polos siempre en s = 0

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Realizaciones no canónicas: eliminaciones parciales Guerra Vinuesa

    • Hasta ahora el circuito se implementa dando a cada elemento (o par de elementos) el valor del residuo del correspondiente sumando: el polo desaparece totalmente de la inmitancia restante.

    • Si se asocia sólo parte de este residuo, se genera una topología idéntica pero con valores de los elementos distintos y la inmitancia restante aún contiene el polo ya generado. Se habla entonces de eliminación parcial.

    • La inmitancia restante tiene aún el sumando eliminado parcialmente pero con un valor menor

    • Residuo parcial = [0 , residuo completo]

    • Da lugar a realizaciones no canónicas porque empleamos 1 elemento (si la eliminación es en s = 0 ó s → ∞) o dos (polos finitos) sin por ello reducir el orden de la inmitancia.

    • No debe usarse salvo en el caso de restricciones impuestas por situaciones externas porque conducen a circuitos más complejos

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

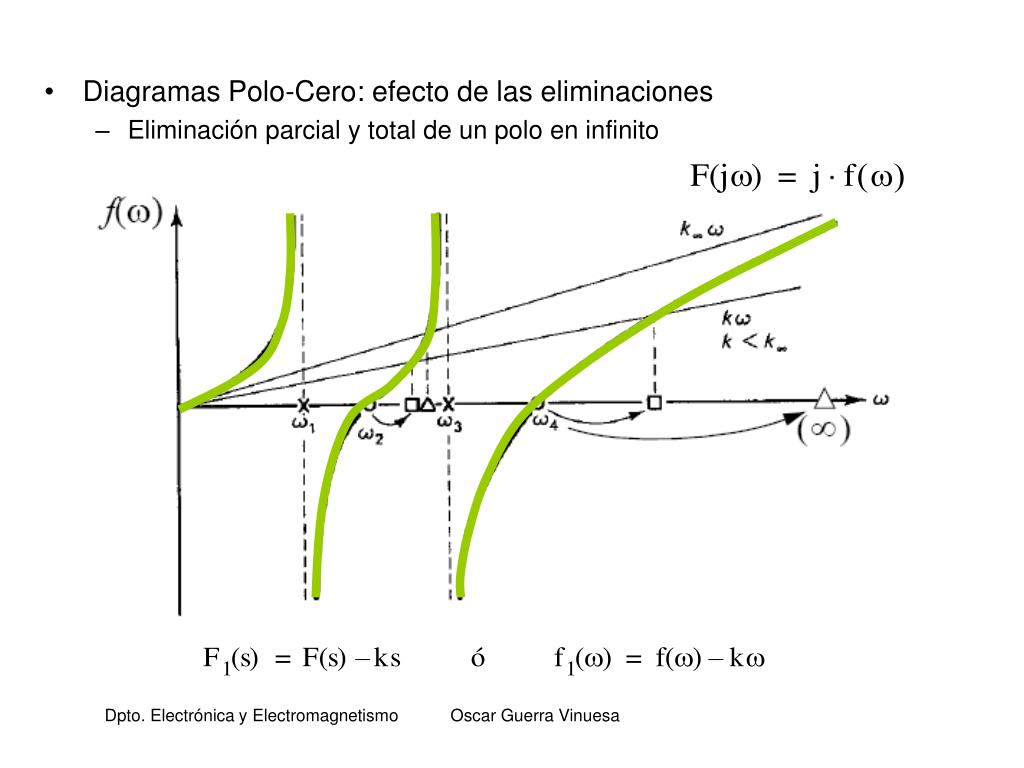

  • Diagramas Polo-Cero: efecto de las eliminaciones Guerra Vinuesa

    • Los ceros internos se mueven hacia la localización del polo eliminado total o parcialmente

    • Ningún polo se desplaza

    • Los ceros en cero o infinito no se desplazan (salvo que sean los últimos que quedan)

    • Los ceros internos en su desplazamiento nunca cruzan un polo adyacente

    • El desplazamiento de cada cero es mayor cuanto más residuo eliminemos

    • Cuanto más cerca está un cero del polo eliminado mayor es su desplazamiento (cuidado con el concepto de distancia)

    • Eliminación total de un polo en cero o infinito:

      • El polo desaparece totalmente y el cero finito más cercano queda situado en la posición del polo eliminado

    • Eliminación total de un polo interno:

      • El polo desaparece junto con uno de sus ceros adyacentes, quedando el otro cero adyacente en las cercanías de la posición del polo eliminado

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Realizabilidad LCM de Bipuertas Guerra Vinuesa

    • Todos los elementos fij(s) de F(s) deben ser funciones racionales reales y la bipuerta debe ser recíproca:

    • La expresión debe ser una función racional real positiva para todo a1 y a2 reales, con las mismas restricciones necesarias para que una inmitancia sea realizable LCM, es decir

      • Todos los polos de F(s) deben estar en jw, ser simples y con residuos reales y positivos

    • Haciendo a1 = 0 ó a2 = 0 se deduce que f11(s) y f22(s) deben cumplir las mismas condiciones que F(s) (lógico, son inmitancias)

      • Polos en el eje jw, simples y con residuos reales (no tienen porqué ser positivos)

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Condición de los residuos Guerra Vinuesa

    • Debe cumplirse en todos los polos

    • Se deduce que todos los polos de f12(s) son necesariamente polos de f11(s) y de f22(s) mientras que lo contrario no tiene porqué ser cierto

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Propiedades de los parámetros de inmitancias de bipuertas LC:

    • Polos y ceros de f11(s) y f22(s) y polos de f12(s) imaginarios, puros y simples. Los ceros de f12(s) pueden tener parte real no nula y ser múltiples

    • Los residuos de los polos de f11(s) y f22(s) son reales y positivos. Los de f12(s) son reales pero pueden ser negativos

    • Todos los polos y ceros por pares complejo-conjugados (salvo s = 0 y s → ∞)

    • Las funciones f11(s), f22(s) y f12(s) son todas impares

    • Para f11(s) y f22(s) la diferencia en el orden entre num y den es +1 ó -1

    • Polos y ceros de f11(s) y f22(s) alternados en jw

    • N(s) de f11(s) y f22(s) y D(s) de las tres tienen la forma:

    • D(s) es par y N(s) es impar o viceversa

    • En s = 0 y en s → ∞ habrá siempre o un cero o un polo.

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Clasificación de los polos de los parámetros de inmitancia LC:

    • Polos compartidos: El residuo de los tres parámetros de inmitancia es no nulo.

    • Polos privados: Caso contrario

    • No pueden existir polos privados de f12(s) (ver condición de los residuos)

    • Un polo privado puede serlo de f11(s), de f22(s) o de ambos (considerarlo como dos polos privados en ese caso)

    • Polos compactos: La condición de los residuos se cumple con una igualdad estricta

    • Polos no compactos: Caso contrario

      • Los polos compartidos pueden ser compactos o no

      • Los polos privados siempre son compactos salvo cuando son comunes a f11(s) y f22(s) en cuyo caso son siempre no compactos

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Coeficiente de reflexión

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Realización de bipuertas LC en escalera terminados: parámetros de transducción

    • z11

    • z22

    • y11

    • Y22

    • Monopuerta ¿Bipuerta? (Necesitamos elegir la 2ª puerta)

    • Hay que garantizar la realización simultánea de las 3 inmitancias

z12

y12

Inmitancia de síntesis

yij

zij

yij = Ii/Vj con Vi = 0

zij = Vi/Ij con Ii = 0

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Ceros de Transmisión y parámetros de Inmitancia terminados: parámetros de transducción

    • Sintentizando la I.S. aseguramos que los polos de transinmitancia también se sintetizan correctamente (condición de los residuos)

    • Los ceros de la transinmitancia deben crearse mediante la eliminación de los polos de la I.S.

    • Sólo pueden existir TRES causas para la aparición de un cero de transmisión en filtros LC doblemente terminados:

      • A) Un cero de transinmitancia

      • B) Un polo privado

      • C) Un polo compartido no compacto

    • Un polo compartido compacto NUNCA crea un cero de transmisión!!

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Teoremas de Bader terminados: parámetros de transducción

    • Inmitancias prescritas: los parámetros de inmitancia que se desean realizar

    • Inmitancias realizadas: los parámetros de inmitancia que se miden sobre el circuito implementado

  • Primer Teorema de Bader:

    • Si en el proceso de realización de la inmitancia de síntesis, todas las eliminaciones parciales son seguidas por una eliminación total a la misma frecuencia, entonces los parámetros de inmitancia realizados tendrán una inmitancia en la otra puerta en la que todos sus polos son polos compartidos compactos

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Se usa como referencia para ver dónde están los ceros de transinmitancia

I.S.

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

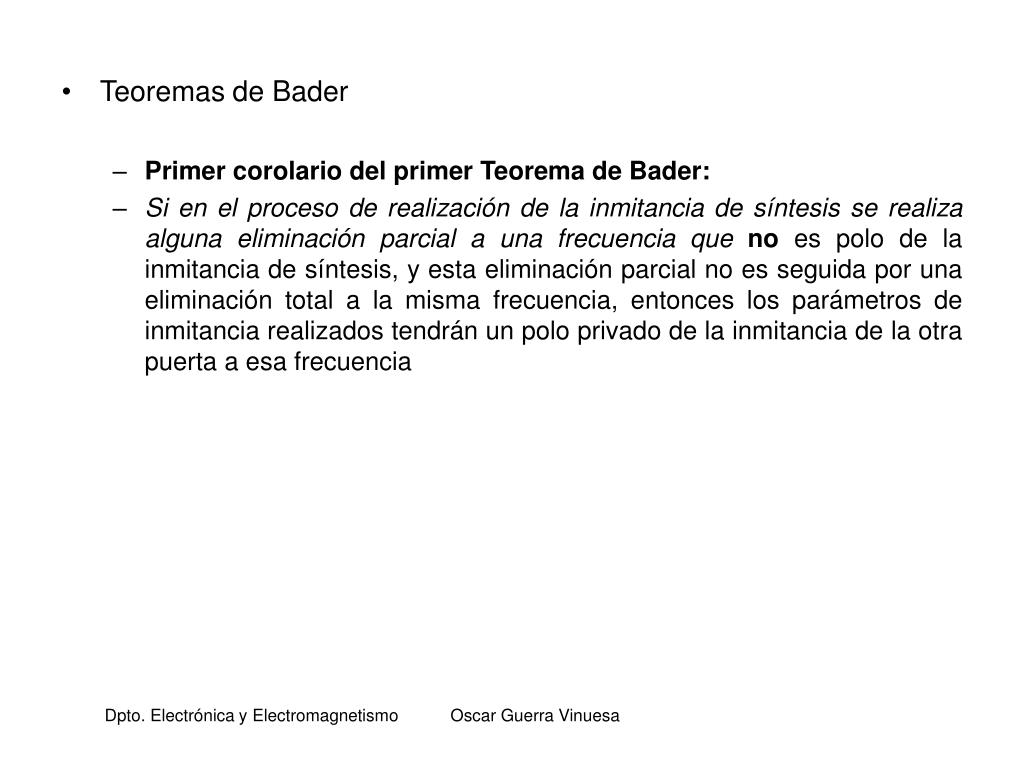

  • Teoremas de Bader terminados: parámetros de transducción

    • Primer corolario del primer Teorema de Bader:

    • Si en el proceso de realización de la inmitancia de síntesis se realiza alguna eliminación parcial a una frecuencia que no es polo de la inmitancia de síntesis, y esta eliminación parcial no es seguida por una eliminación total a la misma frecuencia, entonces los parámetros de inmitancia realizados tendrán un polo privado de la inmitancia de la otra puerta a esa frecuencia

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Esta frecuencia terminados: parámetros de transducciónno es polo de la I.S.

I.S.

z22 realizada tendrá un PP en ∞

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Teoremas de Bader terminados: parámetros de transducción

    • Segundo corolario al primer Teorema de Bader:

    • Si en el proceso de realización de la inmitancia de síntesis se realiza alguna eliminación parcial a una frecuencia que sí es polo de la inmitancia de síntesis, y esta eliminación parcial no es seguida por una eliminación total a la misma frecuencia, entonces los parámetros de inmitancia realizados tendrán un polo compartido no compacto a esa frecuencia

Esta frecuencia sí es polo de la I.S.

y22 realizada tendrá un PCNP en ∞

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Teoremas de Bader terminados: parámetros de transducción

    • Segundo Teorema de Bader:

    • Aquellos polos de la inmitancia de síntesis a cuya frecuencia no se haya realizado ninguna eliminación en el proceso de realización, serán polos compartidos compactos de los parámetros de inmitancia realizados

Estos polos resultan ser PCC de los parámetros de inmitancia realizados

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Proceso de síntesis de la bipuerta terminados: parámetros de transducción

    • 1) Tomar como I.S. aquella que tenga (si los hay) polos privados y eliminarlos en primer lugar. Si no existen, tomar una al azar (mayor orden)

    • 2) Durante la realización de la inmitancia de síntesis estamos obligados a realizar eliminaciones totales a las frecuencias de los ceros de transmisión debidos a ceros de la transinmitancia

    • Se implementa así la I.S., creando a la vez los ceros de transmisión de la transinmitancia. Los polos de la transinmitancia se crearán simultáneamente con los de la I.S., porque son todos compartidos

    • 3) En el proceso de realización de la I.S. no podemos realizar ninguna eliminación a ninguna frecuencia que no sea un cero de transmisión del filtro especificado

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • Proceso de síntesis de la bipuerta terminados: parámetros de transducción

  • 1) Análisis de los polos y ceros de las inmitancias seleccionadas:

    • f11(s) → PCCs, PPs, PCNCs

    • f22(s) → PCCs, PPs, PCNCs

    • f12(s) → PCCs, PCNCs; CEROS de TRANSINMITANCIA

  • Aparecen diferentes casos que estudiaremos por separado:

    • A) Todos los polos resultan ser PCCs

    • B) Existe 1 (o varios) PP asociado a una única inmitancia (los restantes son PCCs)

    • C) Existe 1 (o varios) PP asociado a las dos inmitancias (los restantes son PCCs)

    • D) Existe 1 (o varios) PCNC

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • A) Si todos los polos resultan ser PCCs terminados: parámetros de transducción

  • 1) Se toma f11(s) ó f22(s) como I.S.

  • 2) Se realiza la I.S. realizando eliminaciones sólo en las frecuencias de los ceros de transinmitancia siempre respetando los Teoremas de Bader

    • Así se asegura que todos los polos realizados se implementan como PCCs.

    • fiir(s) = fiip(s) (ver 2º Teorema de Bader)

    • f12prescrita = K·f12realizada

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Impedancia Admitancia

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • B) Si existe 1 PP (o varios) asociado a una única inmitancia con todos los demás polos siendo PCCs

  • 1) Se toma dicha inmitancia como I.S. (es la de mayor orden)

  • 2) Se elimina en primer lugar el/los PP/s existente/s

  • 3) Se realiza la I.S. realizando eliminaciones sólo en las frecuencias de los ceros de transinmitancia siempre respetando los Teoremas de Bader (así se asegura que todos los polos realizados se implementan como PCCs)

    • fiir(s) = fiip(s) (ver 2º Teorema de Bader)

    • f12prescrita = K·f12realizada

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

I inmitancia con todos los demás polos siendo PCCs1

I2

PP

+

_

+

_

V1

V2

  • ¿Porqué se elimina 1º el PP de la I.S.?

z11 como I.S.:

y11 como I.S.:

I1

I2

+

_

+

_

V1

V2

PP

z22(s) = V2 / I2 con I1 = 0

z12(s) = V1 / I2 con I1 = 0

y22(s) = I2 / V2 con V1 = 0

y12(s) = I1 / V2 con V1 = 0

z22 como I.S.:

y22 como I.S.:

I1

I2

I1

I2

PP

+

_

+

_

+

_

+

_

V1

V2

V1

V2

PP

z11(s) = V1 / I1 con I2 = 0

z12(s) = V2 / I1 con I2 = 0

y11(s) = I1 / V1 con V2 = 0

y12(s) = I2 / V1 con V2 = 0

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • C) Si existe 1 PP (o varios) asociado a las dos inmitancias con todos los demás polos siendo PCCs

  • 1) Se toma como I.S. la de mayor orden

  • 2) Se elimina en primer lugar el/los PP/s existente/s en la I.S.

  • 3) Se realiza la I.S. realizando eliminaciones sólo en las frecuencias de los ceros de transinmitancia siempre respetando los Teoremas de Bader (así se asegura que todos los polos realizados se implementan como PCCs)

    • fISr(s) = fISp(s) (ver 2º Teorema de Bader)

    • f12p(s) = K·f12r(s)

    • fOPr(s) = fOPp(s) salvo por el/los PP/s (es uno o varios sumandos de fOPp(s) que no han sido realizados)

Se añade el/los correspondiente/s bloque/s en serie o paralelo en la otra puerta

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

  • D) Si existe 1 PCNC (o varios) con todos los demás polos PCCs

  • 1) Se toma como I.S. la de mayor orden

  • 2) Se realiza la I.S. realizando eliminaciones sólo en las frecuencias de los ceros de transinmitancia siempre respetando los Teoremas de Bader (así se asegura que todos los polos realizados se implementan como PCCs)

    • fISr(s) = fISp(s) (ver 2º Teorema de Bader)

    • f12p(s) = K·f12r(s)

    • fOPr(s) = fOPp(s) salvo por el/los PCNC/s (es uno o varios sumandos de fOPp(s) que han sido realizados pero sólo con una parte del residuo que les corresponde)

    • Se añade un bloque (en serie o paralelo) por cada PCNC en la otra puerta con la diferencia de residuo resultante

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa


Tema 4 1343943

Podemos asegurar que k22p > k22r luego Δk > 0 → Elemento/s de valor positivo

Dpto. Electrónica y Electromagnetismo Oscar Guerra Vinuesa
