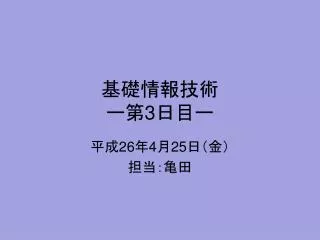

  1. 基礎情報技術ー第3日目ー 平成26年4月25日（金） 担当：亀田

  2. ウォームアップ問題 • “オブジェクト指向”という言葉を見ると何が思い浮かびますか？　思い浮かんだものを順に５つ書き下しなさい。 • ＿＿＿＿＿＿＿＿＿＿＿＿＿ • ＿＿＿＿＿＿＿＿＿＿＿＿＿ • ＿＿＿＿＿＿＿＿＿＿＿＿＿ • ＿＿＿＿＿＿＿＿＿＿＿＿＿ • ＿＿＿＿＿＿＿＿＿＿＿＿＿

  3. それでは始めましょう

  4. これまでのポイント(確認) • ITのプロになるためには何が必要か？これを考えるための素材をお話しました。 ちょっとしつこくて 御免なさい！

  5. これまでのポイント(確認2) • SEの仕事はプログラミングだけではない • ソフトウェアのライフサイクル • オブジェクト指向 • モデリング言語 UML　など

  6. 今日の内容 • UMLの概説 • Javaプログラミング　など • 今日の課題（課題番号No１）

  7. UMLの歴史 • （前回資料参照） • とにかく、いいプログラムはいい設計が大切、という観点から、さまざまな開発手法が考えられてきた。

  8. それでわかったこと • 要求仕様の明確化 • それに基づくきちんとした設計 • プラットフォームに依存しない「機能やサービス」のレベル • プラットフォームに依存する「実装」レベル • 設計にきちんと基づく「実装」 • 要求仕様に対応した検証　　が大切

  9. これらのレベルごとに、当該システムをモデル化することが大切。これらのレベルごとに、当該システムをモデル化することが大切。 • その際、モデルを記述する表現（言語）が必要。 　＝＞　UMLの登場！ UMLはモデル記述のための言語（図で標記）

  10. UML各種ダイアグラムの紹介 • ユースケース図 • クラス図 • その他のUML図

  11. UMLとは（ソフトウェア工学的観点から） • UML（UnifiedModelingLanguage） • システム開発の分野で現在最も注目されているツール（仕様等の記述言語）の１つ。 • システムの構想をビジュアルに表現できる。(visual language) • 誰とでも誤解なく意思疎通できる。（communication tool） 何を作るのかは、明確にしておかなければ…

  12. UMLとは（言語論的観点から） • UMLは言語 の１つ • 言語 • 音声言語 (Spoken Language): • 所謂話し言葉 • 若者語 etc. • 文字言語 (Written Language) ： • 書き言葉 • 法律文 etc. • 視覚言語 (Visual Language)： • 手話(sign language) • ダイヤグラム（Flowchart, UML etc.） etc.

  13. ちょっと雑談(1) • 言語とは • 思考のための道具 • 知識を記述し蓄えるための道具 • 意思疎通のための道具 上記のことを意識しておくことが大切！

  14. ちょっと雑談(2) UMLも１つの言語 • UMLとは • 思考のための道具 • 知識を記述し蓄えるための道具 • 意思疎通のための道具 通常はこの点のみが強調されている

  15. ちょっと雑談(3) • Syntax v.s. Semantics (統語論 v.s. 意味論) • 表現形式　v.s.　意味内容

  16. ちょっと雑談(4) • Syntax v.s. Semantics (統語論 v.s. 意味論) • 表現形式　v.s.　意味内容 今日はこちらに重点を置く こちらの理解が本質

  17. 参考情報 • 思考と言語について • ヴィゴツキー：“思考と言語,” 柴田義松（訳）,新読書社(2001). • 柴田義松：“ヴィゴツキー入門,”寺小屋新書（2006）. • 思考と言語研究会(電子情報通信学会)( http://www.ieice.org/~tl/what.html ) • 意味への取り組みについて • Semantic Web（http://www.w3.org/2001/sw/） • Semantic Computing(http://www.instsec.org/) • Web2.0，Web3.0

  18. 推薦図書 • Sterling & Taveter,The Art of Agent-Oriented Modeling,MIT Press (2009).

  19. Contents of the book • Models • Introduction • Concepts • Models • Quality • Agent Programming Platforms and Languages • Viewpoint Framework • Applications • Agent-Oriented Management Systems • Industry-Related Applications • Intelligent Lifestyle Applications • An E-Learning Application

  20. 要求分析の練習 • As_is分析 • 現状業務はどうなっているのか？ • 人・モノ・お金・情報などの流れ • 業務手順 • サービスの現状　など • 改善点，問題点の洗い出し • To_be分析 • 理想の業務形態はこれだ！

  21. さて、…

  22. UMLとは • これから作ろうとしているシステム（ソフトウェア）の概念をさまざまな側面から切り出し、表現する図（ダイアグラム）群のこと。作りたいと思っているもの　 →　概念　 →　仕様　 →　実装完成したシステム（ソフトウェア）

  23. ユースケース図 クラス図 オブジェクト図 シーケンス図 ステートマシン図（ステートチャート図） アクティビティ図 コンポーネント図 コミュニケーション図（コラボレーション図） 配置図 合成構成図 タイミング図 相互作用概念図 パッケージ図 UML2.0で使用する図

  24. 各図の概要 • クラス図 • 分析、設計領域の静的な構造を明確化 • オブジェクト図 • 複数のオブジェクトの状態を表現 • パッケージ図 • 複数のパッケージ間の関係を表現 • 合成構造図 • クラスなどの内部構造を表現

  25. 各図の概要（２） • コンポーネント図 • ソフトウェアコンポーネントの構成を表現 • 配置図 • システムのハードウェア構成を表現 • ユースケース図 • 外部から見たときのシステムの機能を表現 • アクティビティ図 • 処理の流れを汎用的に表現

  26. 各図の概要（３） • シーケンス図 • ライフライン相互のメッセージのやり取りを時間の流れに着目して表現 • コミュニケーション図 • ライフライン相互のメッセージのやり取りを、オブジェクトに着目しつつ表現 • 相互作用概念図 • 複数の相互作用の関係を一段上の目線で表現

  27. 各図の概要（４） • タイミング図 • ライフラインの状態変化を時間の経過順に表現 • ステートマシン図 • 時間の経過とともに変化するオブジェクトの状態を表現

  28. 以下、重要なものを取り上げ一つずつ説明します。以下、重要なものを取り上げ一つずつ説明します。

  29. ユースケース図 • 定義： • システムの機能・要件（ユースケース）をユーザ等（アクター ）の視点で示した図 • システムの使われ方（要求・機能）を記述するための図 要件（ユースケース）やアクターを具体例で示す。

  30. (参考) ユースケース • ユースケースを図示する方法がユースケース図である。 • ユースケース（システム要求機能）の記述方法は、場合によってはテキストでも良い。 • ユースケースシナリオ • ユースケース記述

  31. ユースケースの参考図書 ・Alistair Cockburn: Writing Effective Use Cases, Addison-Wesley, ISBN 0201702258 (2000) ・ユースケース実践ガイドー効果的なユースケースの書き方：アリスターコーバーン，翔泳社, ISBN 4798101273(2001) 講義では飛ばしました。By KAMEDA

  32. システムの具体例 • 例： • 講習会予約システム • 缶ジュースの自動販売機 • トランプゲーム(BlackJack) • お風呂温度・水量設定システム • スケジュール閲覧システム • チャットシステム

  33. 講習会予約システム

  34. 講習会予約システム タンジブルソフトウェア入門と人工知能特論コースを取ろうかなぁ… • 申込みをしている風景　　 講習受講希望者 Model: Chiaki KUBOMURA 協力：山野美容芸術短期大学

  35. 講習会予約システム • 事務処理をしている風景 タンジブルソフトウェアは空いているけど、人工知能特論はどうかなぁ… 受講登録事務員 Model: Chiaki KUBOMURA 協力：山野美容芸術短期大学

  36. 講習会予約システム • 要件（要求される機能）： • 申込み • キャンセル • 領収書発行　など • アクター： • 受講者 • 経理担当 • 顧客管理システム

  37. 缶ジュースの自動販売機 • 要件： • コイン投入待ち • 金額計算 • 販売可能商品の表示 • 購入希望商品の選定 • 商品の出力 • 釣銭の出力 • アクター： • 購入者

  38. トランプゲーム(BlackJack) • 要件： • カードシャッフル • カード要求 • 持ち札の把握 • 勝敗の判定 • 勝敗結果の表示 • アクター： • プレイヤ

  39. 講習会予約システム（再） • 要件（要求される機能）： • 申込み • キャンセル • 領収書発行　など • アクター： • 受講者 • 経理担当 • 顧客管理システム

  40. 講習会予約システムー ユースケース図 ー

  41. 講習会予約システム ユースケース アクター 関連 システム境界

  42. ユースケース図の用語(1) • アクター： • システムと相互作用する利用者や外部システムの役割 • ユースケースを駆動する。 • 人間（利用者）、外部システム、ハードウェア Stickman とも言う

  43. ユースケース図の用語(2) • ユースケース： • システムが提供する機能（振る舞い） • アクターとシステムとの対話をモデル化 • ユースケースにより、システムの用途が網羅 ユースケース名

  44. ユースケース図の用語(3) • 関連： • アクターとユースケースとの関係 • 関係があれば線で結ぶ • システム境界： • システムの外部と内部とを区別する。 関連名 内部 外部

  45. トランプゲームー ユースケース図 ー （練習：各自で描いてみよう！） • アクター：＿＿＿ • ユースケース：＿＿＿

  46. クラス図 • とても重要な図です。 • 特に、programmerにとっては。 プログラマにとっては、ソースコードの方も とても大切です。

  47. クラス図 • 定義： • システムの静的な構造を表したもの • 問題領域やシステムの構造を、論理的・静的に捉えるためのもの

  48. クラス図の例 • 学生と学部 0..* 1 学生 学部 • 学生番号 • 氏名 • 住所 - 学部名 • 所在地 • 電話番号 ＋学生情報取得() + 入学手続き + 休学手続き + 転学部手続き

  49. クラス図の例 クラス名 • 学生と学部 関係 0..* 1 学生 学部 • 学生番号 • 氏名 • 住所 - 氏名 • 住所 • 電話番号 属性 ＋学生情報取得() + 入学手続き + 休学手続き + 転学部手続き 操作

  50. クラス図の例 クラス名 多重度 • 学生と学部 0..* 1 学生 学部 • 学生番号 • 氏名 • 住所 - 氏名 • 住所 • 電話番号 属性 ＋学生情報取得() + 入学手続き + 休学手続き + 転学部手続き 操作
