  1. IPv6Exercício de Tunelamento ISATAP Edgard Jamhour

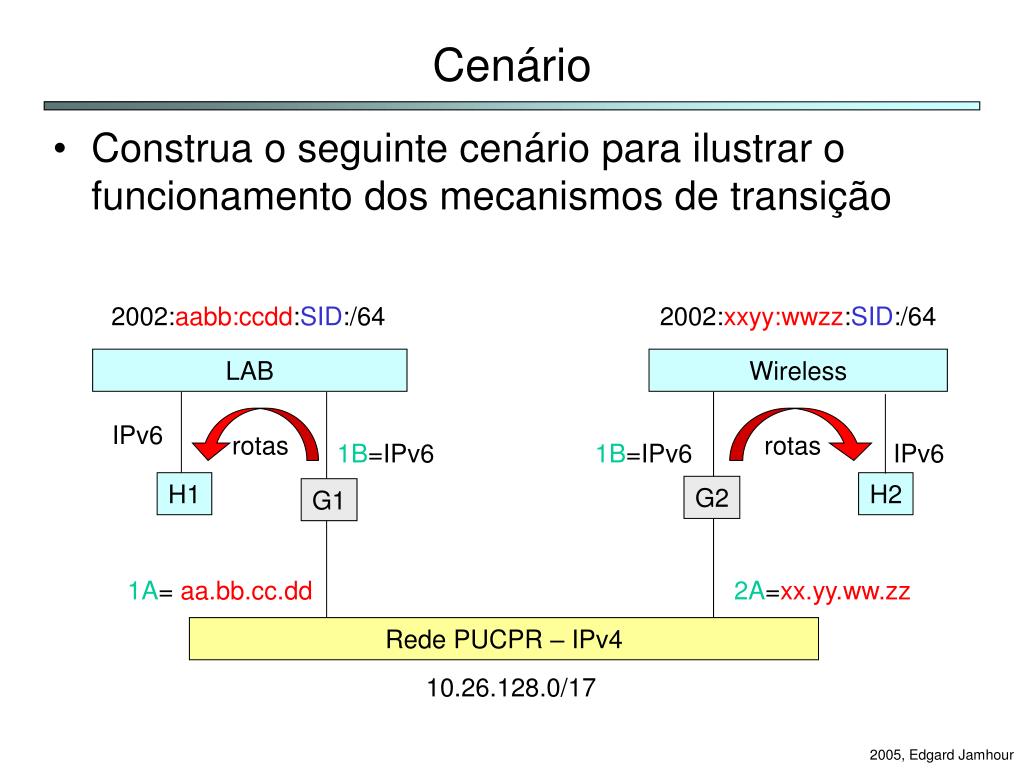

  2. Cenário • Construa o seguinte cenário para ilustrar o funcionamento dos mecanismos de transição 2002:aabb:ccdd:SID:/64 2002:xxyy:wwzz:SID:/64 LAB Wireless IPv6 rotas rotas 1B=IPv6 1B=IPv6 IPv6 H1 H2 G2 G1 1A= aa.bb.cc.dd 2A=xx.yy.ww.zz Rede PUCPR – IPv4 10.26.128.0/17

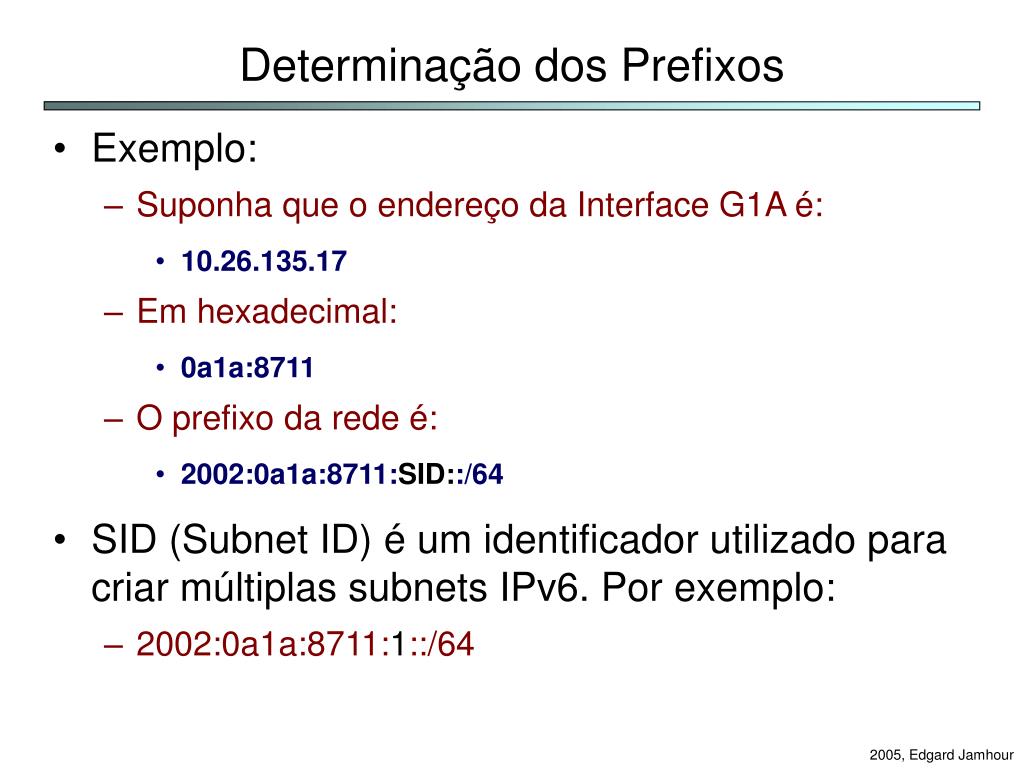

  3. Determinação dos Prefixos • Exemplo: • Suponha que o endereço da Interface G1A é: • 10.26.135.17 • Em hexadecimal: • 0a1a:8711 • O prefixo da rede é: • 2002:0a1a:8711:SID::/64 • SID (Subnet ID) é um identificador utilizado para criar múltiplas subnets IPv6. Por exemplo: • 2002:0a1a:8711:1::/64

  4. Determinação das Interfaces • Utilizando o comando IPv6 if, determine: • No gateway G1: • O número da interface G1B • O endereço IPv6 da interface G1B (FE80:...) • O número da interface de auto-tunelamento (2) • No gateway G2: • O número da interface G2B • O endereço IPv6 da interface G2B (FE80:...) • O número da interface de auto-tunelamento (2) • Nos Hosts • O número da Interface de H1 • O número da Interface de H2

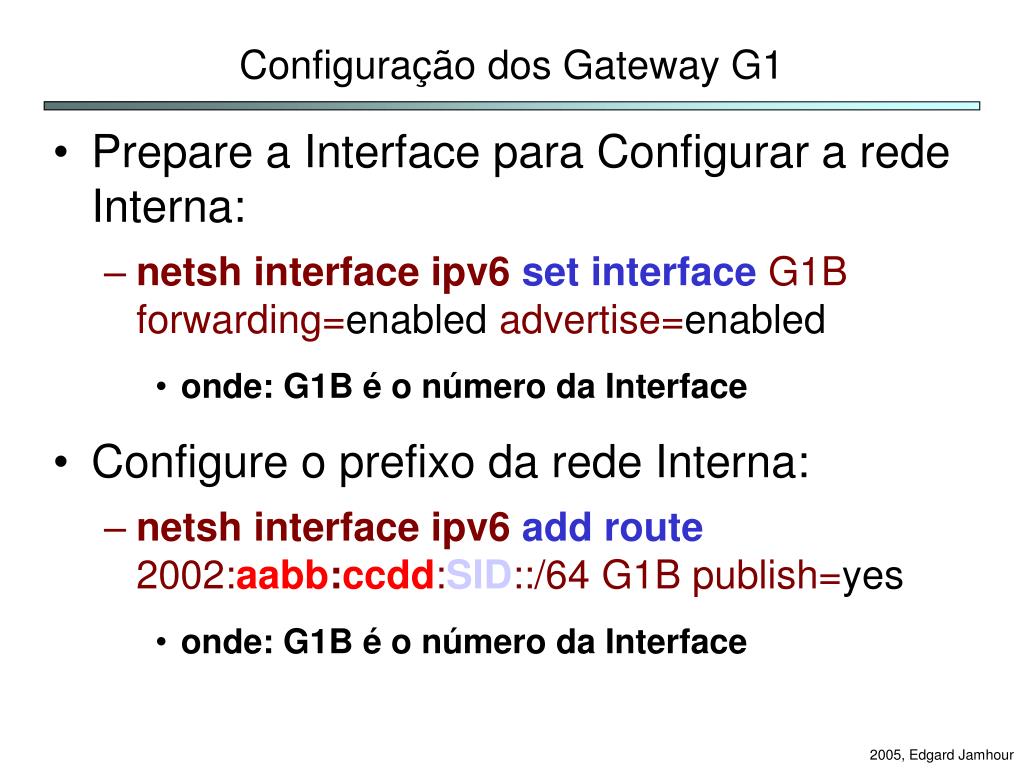

  5. Configuração dos Gateway G1 • Prepare a Interface para Configurar a rede Interna: • netsh interface ipv6set interface G1B forwarding=enabled advertise=enabled • onde: G1B é o número da Interface • Configure o prefixo da rede Interna: • netsh interface ipv6add route 2002:aabb:ccdd:SID::/64 G1B publish=yes • onde: G1B é o número da Interface

  6. Configuração dos Gateway G2 • Prepare a Interface para Configurar a rede Interna: • netsh interface ipv6set interface G2B forwarding=enabled advertise=enabled • onde: G2B é o número da Interface • Configure o prefixo da rede Interna: • netsh interface ipv6add route 2002:xxyy:wwzz:SID::/64 G2B publish=yes • onde: G2B é o número da Interface

  7. Verificação • Utilizando o comandos IPv6 if verifique os novos IPs atribuídos aos hosts H1 e H2 e aos gateways G1 e G2 • Utilizando o comando IPv6 rt verifique as rotas criadas nos hosts H1 e H2, e nos gateways G1 e G2. • Veja se você consegue pingar o host H2 a paritir do host H1 utilizando os hosts de prefixo 2002::/16 • OBS. Não deve funcionar, pois falta criar rotas adicionais

  8. Criação de Rotas • Nos host H1 • netsh interface ipv6add route 2002::/16 H1 “G1B” • H1 é o número da interface do host H1 • G1B é o endereço FE80::/16 do Gateway G1 • Nos host H2 • netsh interface ipv6add route 2002::/16 H2 “G2B” • H2 é o número da interface do host H2 • G2B é o endereço FE80::/16 do Gateway G2

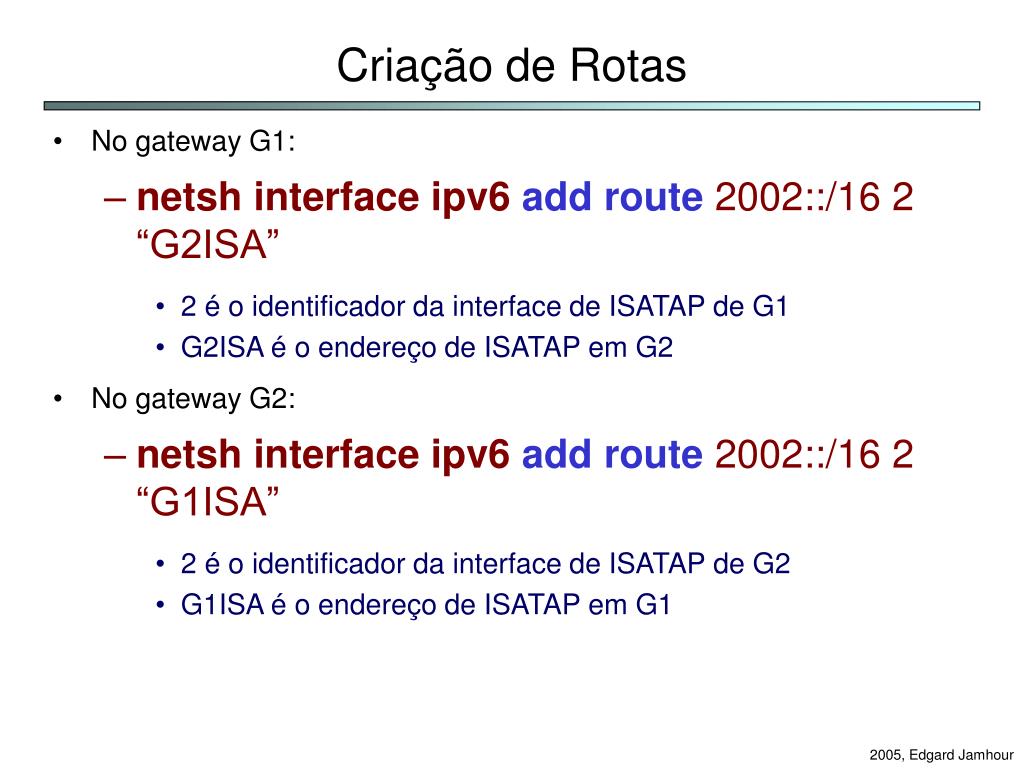

  9. Criação de Rotas • No gateway G1: • netsh interface ipv6add route 2002::/16 2 “G2ISA” • 2 é o identificador da interface de ISATAP de G1 • G2ISA é o endereço de ISATAP em G2 • No gateway G2: • netsh interface ipv6add route 2002::/16 2 “G1ISA” • 2 é o identificador da interface de ISATAP de G2 • G1ISA é o endereço de ISATAP em G1

  10. Avaliação • Verifique se é possível pingar o host1 a partir do host2 • Para avaliação, cada equipe deve entregar um arquivo zip contendo: • A) A captura das mensagens ICMP feitas nos gateways G1A ou G1B • B) A captura das mensagens ICMP feitas no host H1 ou H2 • C) As interfaces e rotas no gateway • D) As interfaces e rotas no host
