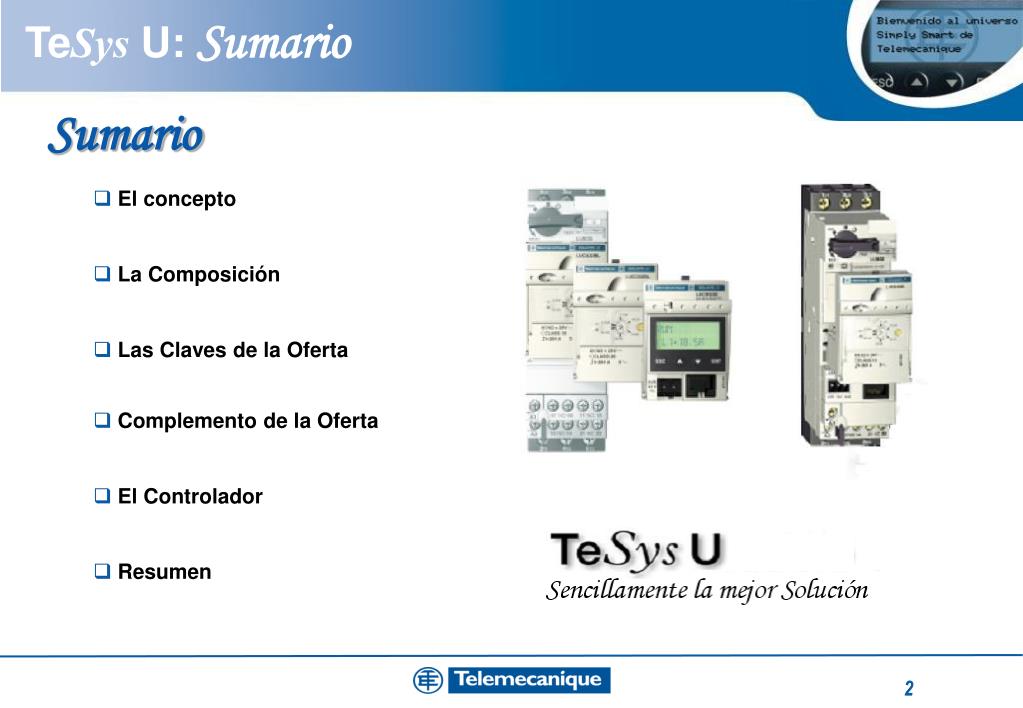

  1. TeSysU: Sumario Sumario • El concepto • La Composición • Las Claves de la Oferta • Complemento de la Oferta • El Controlador • Resumen

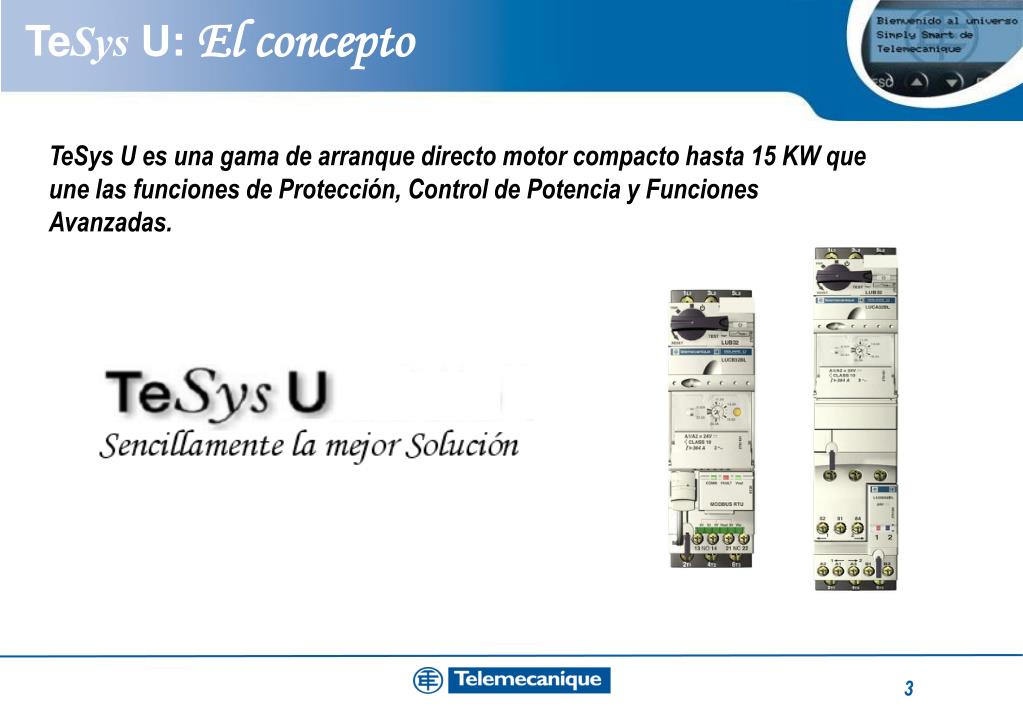

  2. TeSysU: El concepto TeSys U es una gama de arranque directo motor compacto hasta 15 KW que une las funciones de Protección, Control de Potencia y Funciones Avanzadas.

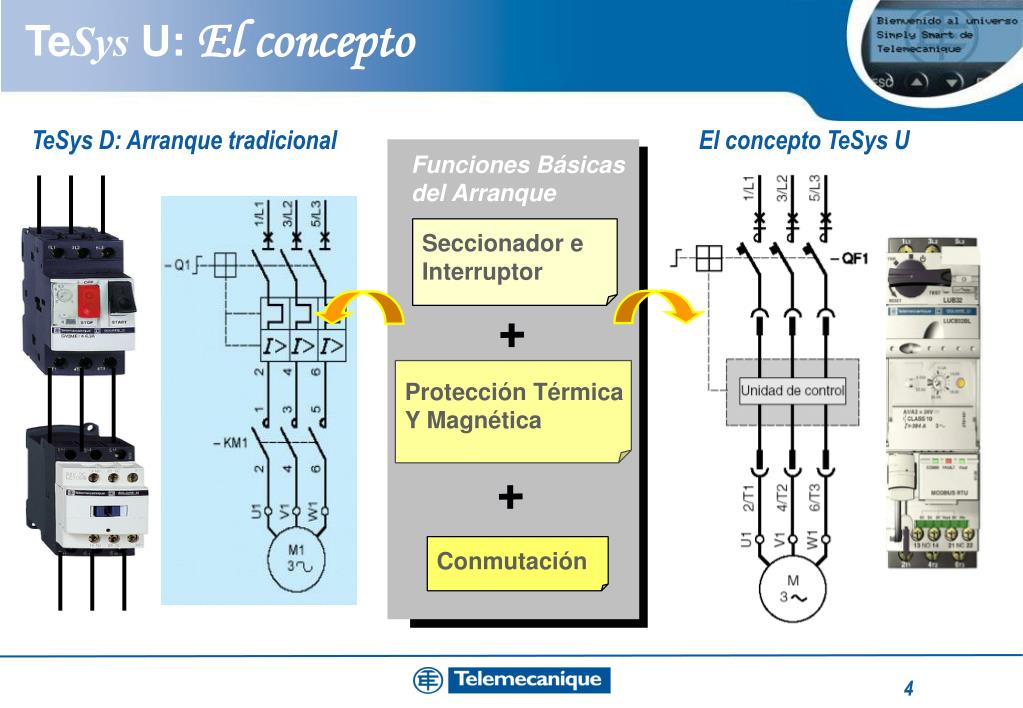

  3. TeSys D: Arranque tradicional El concepto TeSys U Funciones Básicas del Arranque Seccionador e Interruptor Protección Térmica Y Magnética Conmutación TeSysU: El concepto

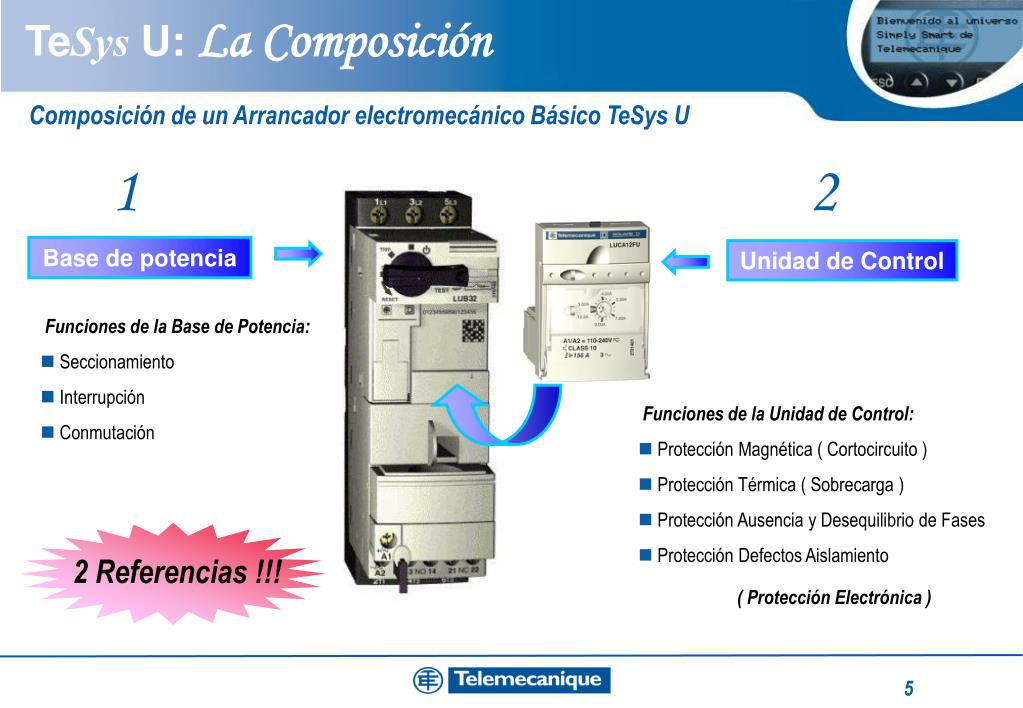

  4. Base de potencia Unidad de Control Funciones de la Unidad de Control: • Protección Magnética ( Cortocircuito ) • Protección Térmica ( Sobrecarga ) • Protección Ausencia y Desequilibrio de Fases • Protección Defectos Aislamiento 2 Referencias !!! ( Protección Electrónica ) TeSysU: La Composición Composición de un Arrancador electromecánico Básico TeSys U 1 2 Funciones de la Base de Potencia: • Seccionamiento • Interrupción • Conmutación

  5. 2 sentidos 1 sentido TeSysU: La Composición Tipos y Elección de Bases de Potencia TeSys U 2 Tipos de Base de Potencia: • Base de un sentido de marcha • Base de dos sentidos de marcha ( base inversora ) • Montaje lineal. • Montaje lateral 2 Calibres de Base de Potencia: • De 0 a 12 A ( hasta 7,5 KW ) • De 0 a 32 A ( hasta 15 KW ) • Montaje lineal. • Montaje lateral La elección del calibre de la Base de Potencia depende únicamente del calibre del motor a proteger.

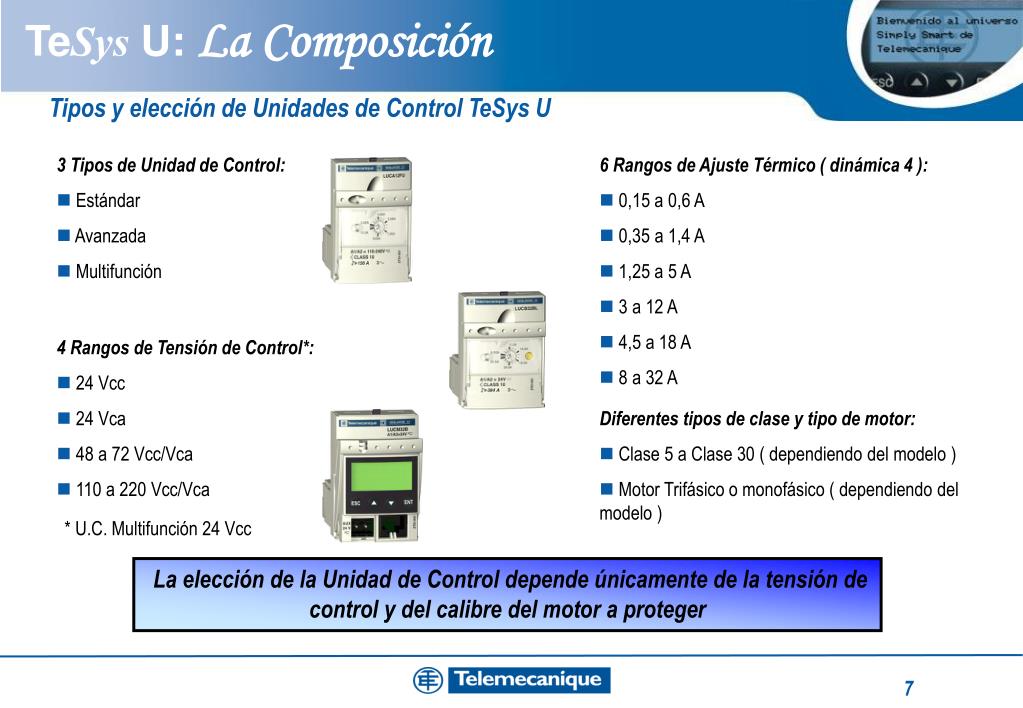

  6. 4 Rangos de Tensión de Control*: • 24 Vcc • 24 Vca • 48 a 72 Vcc/Vca • 110 a 220 Vcc/Vca * U.C. Multifunción 24 Vcc TeSysU: La Composición Tipos y elección de Unidades de Control TeSys U 3 Tipos de Unidad de Control: • Estándar • Avanzada • Multifunción 6 Rangos de Ajuste Térmico ( dinámica 4 ): • 0,15 a 0,6 A • 0,35 a 1,4 A • 1,25 a 5 A • 3 a 12 A • 4,5 a 18 A • 8 a 32 A Diferentes tipos de clase y tipo de motor: • Clase 5 a Clase 30 ( dependiendo del modelo ) • Motor Trifásico o monofásico ( dependiendo del modelo ) La elección de la Unidad de Control depende únicamente de la tensión de control y del calibre del motor a proteger

  7. Unidad de Control Avanzada: • Protección Térmica Clase 10 o 20 • Motor Trifásico o Monofásico • Acepta módulos de función • Rearme remoto • Visualización vía comunicaciones del estado del arrancador. Unidad de Control Multifunción: • Protección Térmica Clase 5 a 30 configurable • Motor Trifásico o Monofásico • Acepta módulos de función • Rearme remoto • Display Integrado para configuración y visualización del estado del arrancador • Memoria para registro de histórico de fallos TeSysU: La Composición Tipos y elección de Unidades de Control TeSys U: Mantenimiento preventivo Unidad de Control Estándar: • Protección Térmica Clase 10 • Motor Trifásico • No acepta módulos de función

  8. COORDINACIÓN TOTAL SIMPLICIDAD • Continuidad de servicio • Menor número de referencias FLEXIBILIDAD • Fácilmente adaptable • a las necesidades INTELIGENCIA COMPACIDAD • Cuadros más pequeños • Funciones avanzadas TeSysU Red Modbus TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

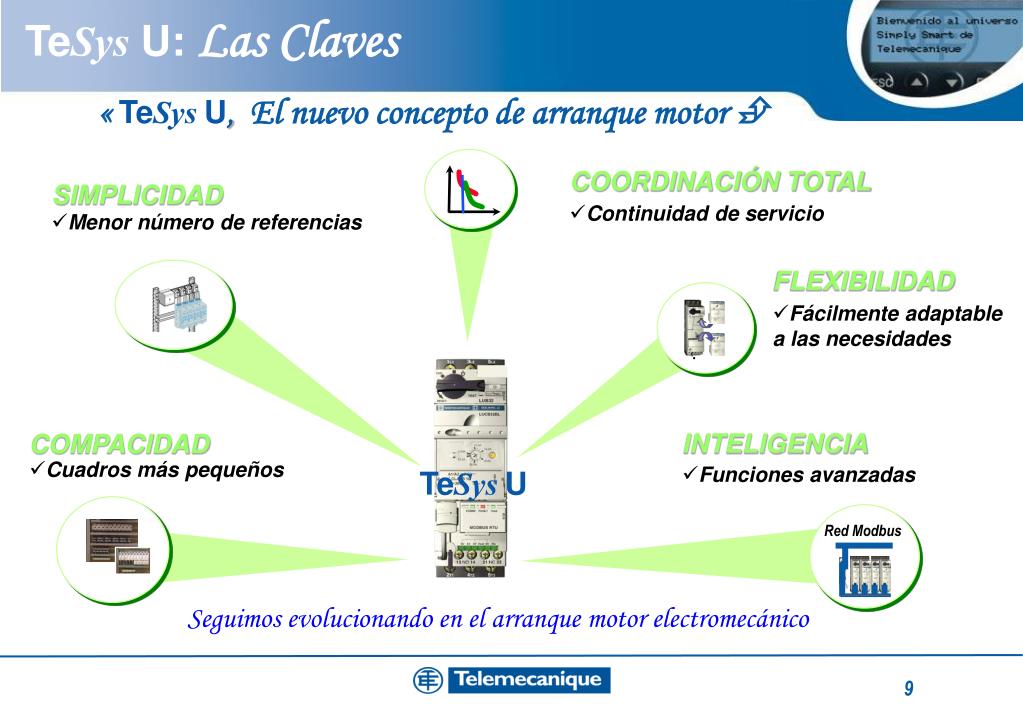

  9. COMPACIDAD • Cuadros más pequeños TeSysU TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

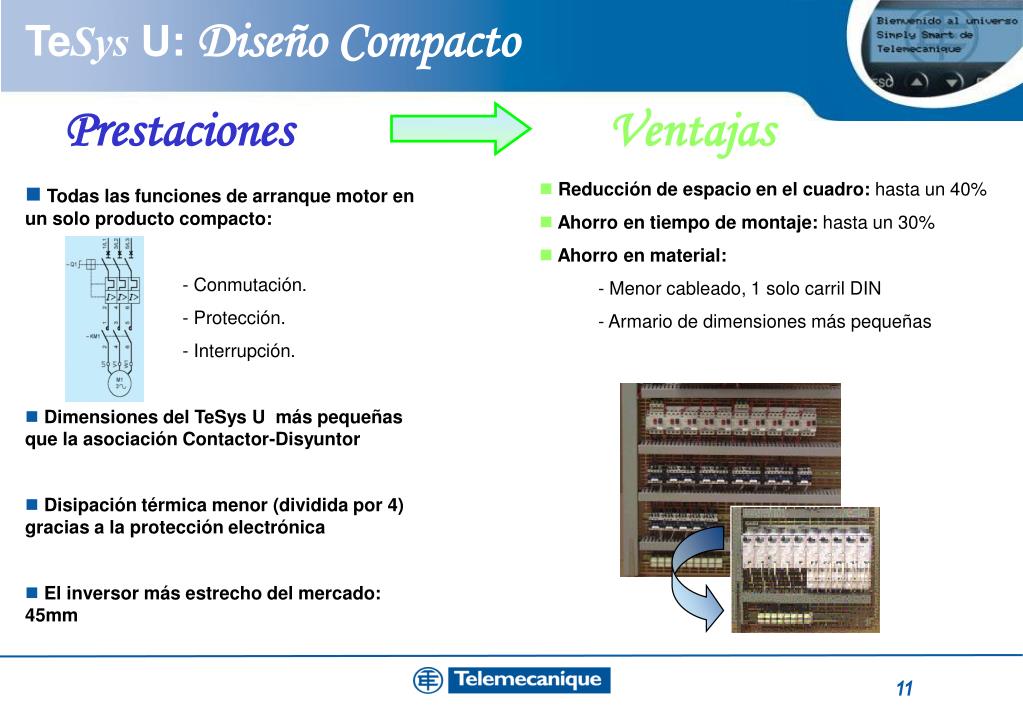

  10. Todas las funciones de arranque motor en un solo producto compacto: - Conmutación. - Protección. - Interrupción. • Dimensiones del TeSys U más pequeñas que la asociación Contactor-Disyuntor • Disipación térmica menor (dividida por 4) gracias a la protección electrónica • El inversor más estrecho del mercado: 45mm TeSysU: Diseño Compacto Prestaciones Ventajas • Reducción de espacio en el cuadro: hasta un 40% • Ahorro en tiempo de montaje: hasta un 30% • Ahorro en material: - Menor cableado, 1 solo carril DIN - Armario de dimensiones más pequeñas

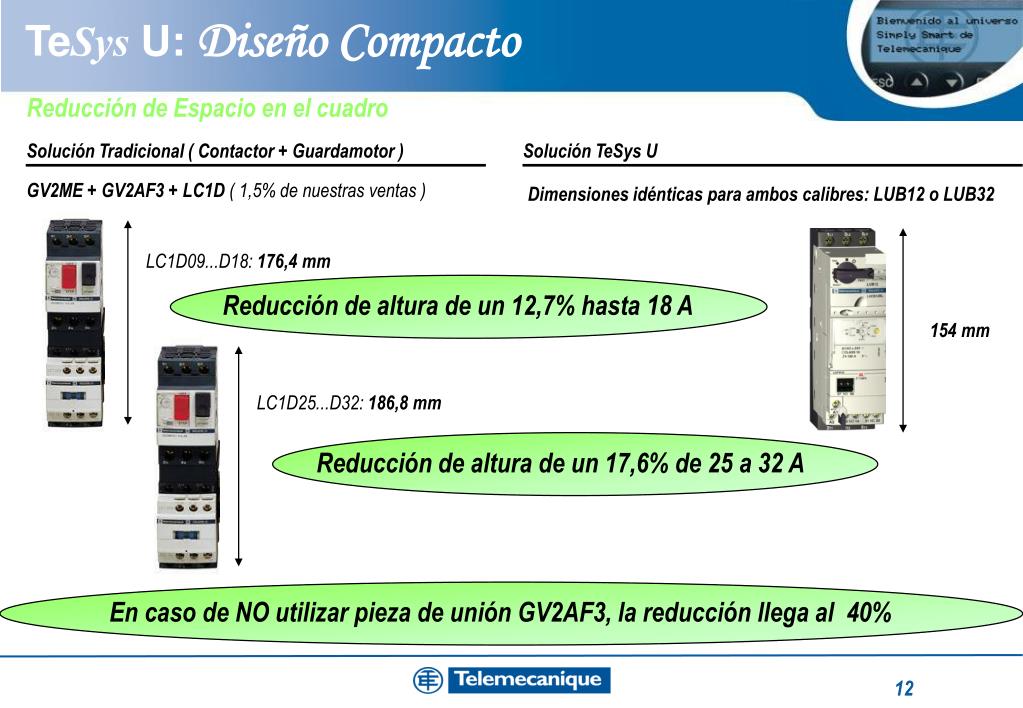

  11. Solución Tradicional ( Contactor + Guardamotor ) Solución TeSys U Reducción de altura de un 12,7% hasta 18 A Reducción de altura de un 17,6% de 25 a 32 A En caso de NO utilizar pieza de unión GV2AF3, la reducción llega al 40% TeSysU: Diseño Compacto Reducción de Espacio en el cuadro GV2ME + GV2AF3 + LC1D ( 1,5% de nuestras ventas ) Dimensiones idénticas para ambos calibres: LUB12 o LUB32 LC1D09...D18: 176,4 mm 154 mm LC1D25...D32: 186,8 mm

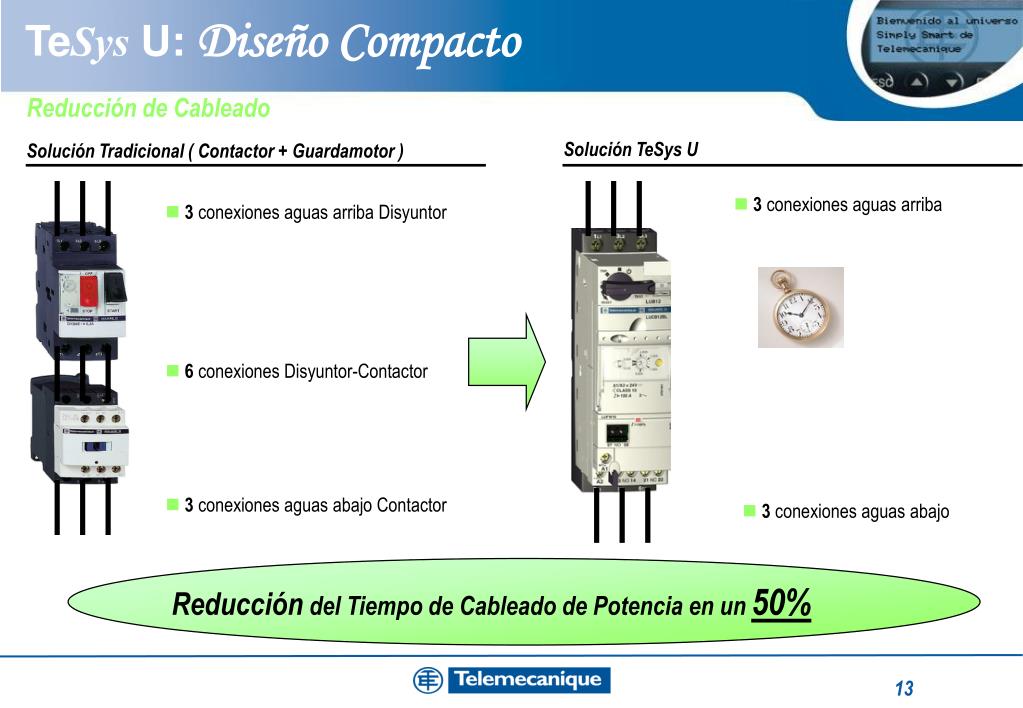

  12. Solución TeSys U Solución Tradicional ( Contactor + Guardamotor ) • 3 conexiones aguas arriba • 3 conexiones aguas arriba Disyuntor • 6 conexiones Disyuntor-Contactor • 3 conexiones aguas abajo Contactor • 3 conexiones aguas abajo TeSysU: Diseño Compacto Reducción de Cableado Reducción del Tiempo de Cableado de Potencia en un 50%

  13. Solución Tradicional ( Contactor + Guardamotor ) Solución TeSys U GVAE11( c. inst ) ó GVAD0110 ( c. def ) 13 95 14 96 A1 A1 A1 A2 A2 A2 • no es necesario por disponer de un único juego de contactos Reducción de 2 conexiones de Control TeSysU: Diseño Compacto Reducción de Cableado • es necesario cortar alimentación a la bobina en caso de defecto

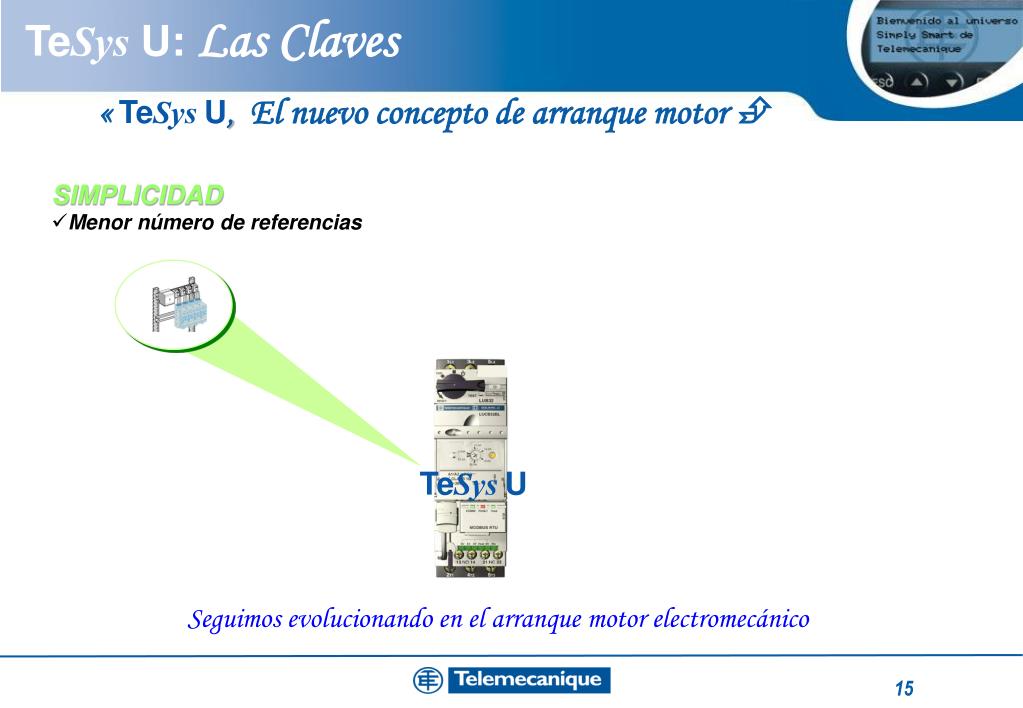

  14. SIMPLICIDAD • Menor número de referencias TeSysU TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

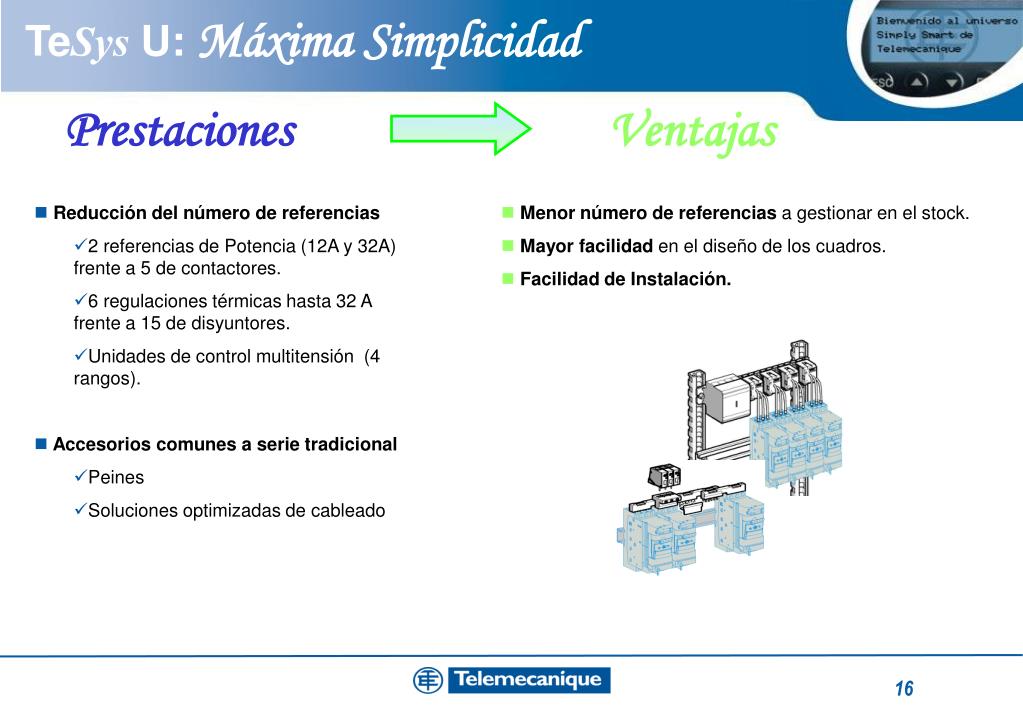

  15. TeSysU: Máxima Simplicidad Prestaciones Ventajas • Reducción del número de referencias • 2 referencias de Potencia (12A y 32A) frente a 5 de contactores. • 6 regulaciones térmicas hasta 32 A frente a 15 de disyuntores. • Unidades de control multitensión (4 rangos). • Accesorios comunes a serie tradicional • Peines • Soluciones optimizadas de cableado • Menor número de referencias a gestionar en el stock. • Mayor facilidad en el diseño de los cuadros. • Facilidad de Instalación.

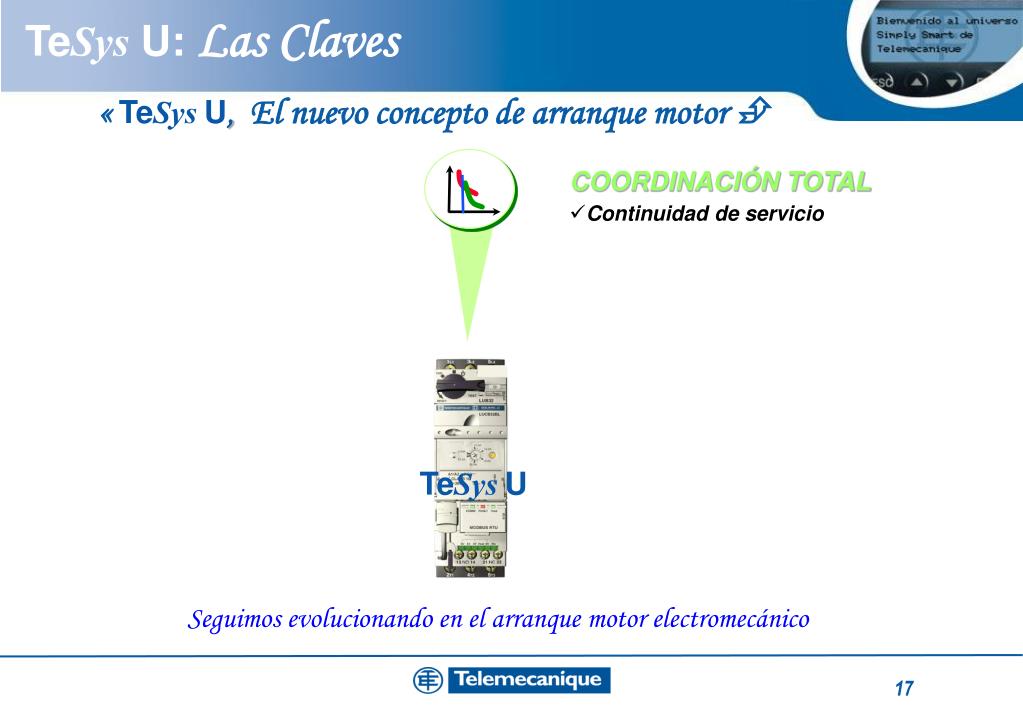

  16. COORDINACIÓN TOTAL • Continuidad de servicio TeSysU TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

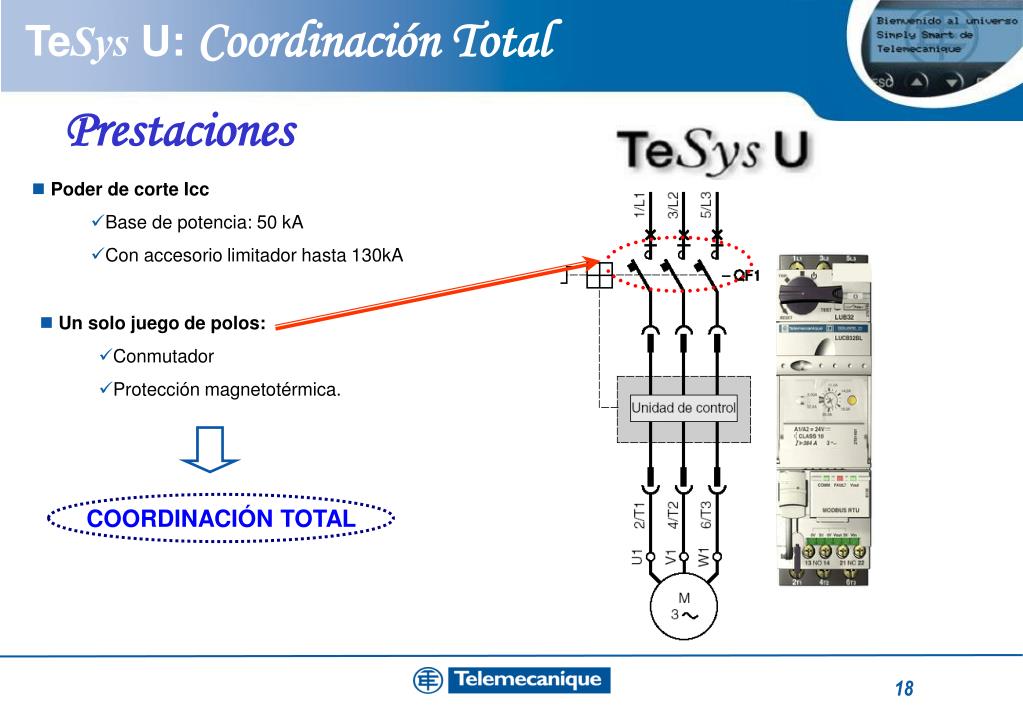

  17. COORDINACIÓN TOTAL TeSysU: Coordinación Total Prestaciones • Poder de corte Icc • Base de potencia: 50 kA • Con accesorio limitador hasta 130kA • Un solo juego de polos: • Conmutador • Protección magnetotérmica.

  18. TeSysU: Coordinación Total Coordinación con TeSys U según Norma IEC/EN 947-6-2 Definición de Coordinación: El nivel de coordinación entre conmutación y protecciones se define a partir de ensayos bajo condiciones extremas. Una vez realizados los ensayos, se definirá el nivel de coordinación de la asociación de los diferentes elementos. • Ausencia de coordinación: • los riesgos para el operador y los daños causados en el equipo pueden ser importantes. • Coordinación Tipo 1: • Sin riesgo para el operador. • Antes de re-arrancar, puede ser necesaria la sustitución de algún equipo. • Coordinación Tipo 2: • Sin riesgos para el operador. • Se acepta una débil soldadura de los contactos que pueden ser separados. • Coordinación Total: • Se puede rearrancar inmediatamente • Continuidad de servicio

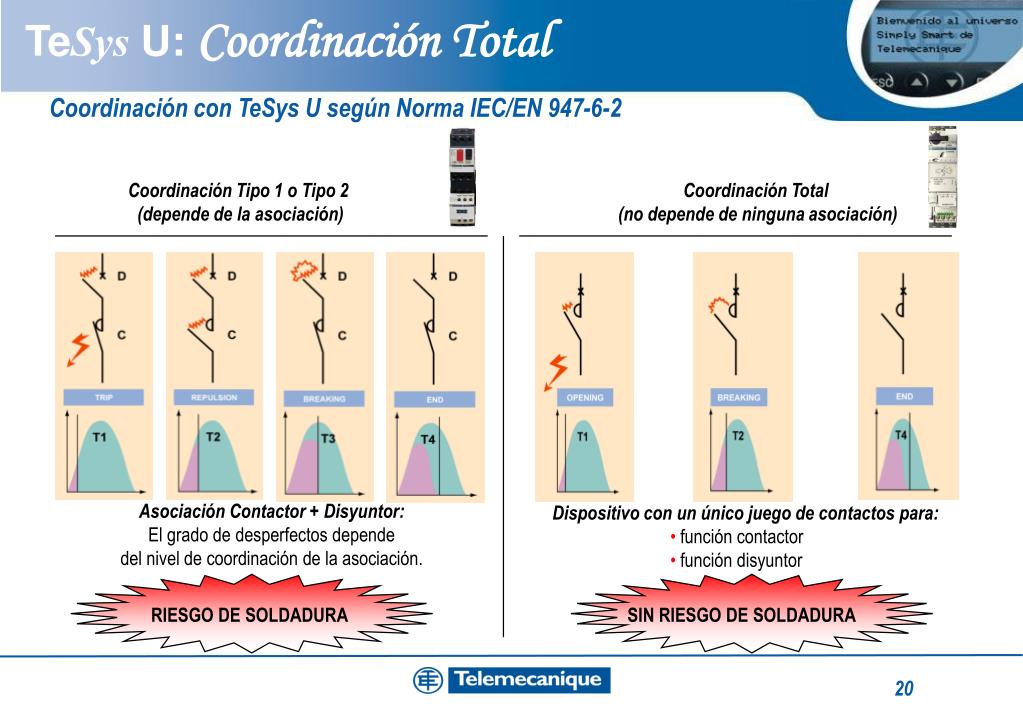

  19. Coordinación Tipo 1 o Tipo 2 (depende de la asociación) Coordinación Total (no depende de ninguna asociación) RIESGO DE SOLDADURA SIN RIESGO DE SOLDADURA TeSysU: Coordinación Total Coordinación con TeSys U según Norma IEC/EN 947-6-2 Asociación Contactor + Disyuntor: El grado de desperfectos depende del nivel de coordinación de la asociación. • Dispositivo con un único juego de contactos para: • función contactor • función disyuntor

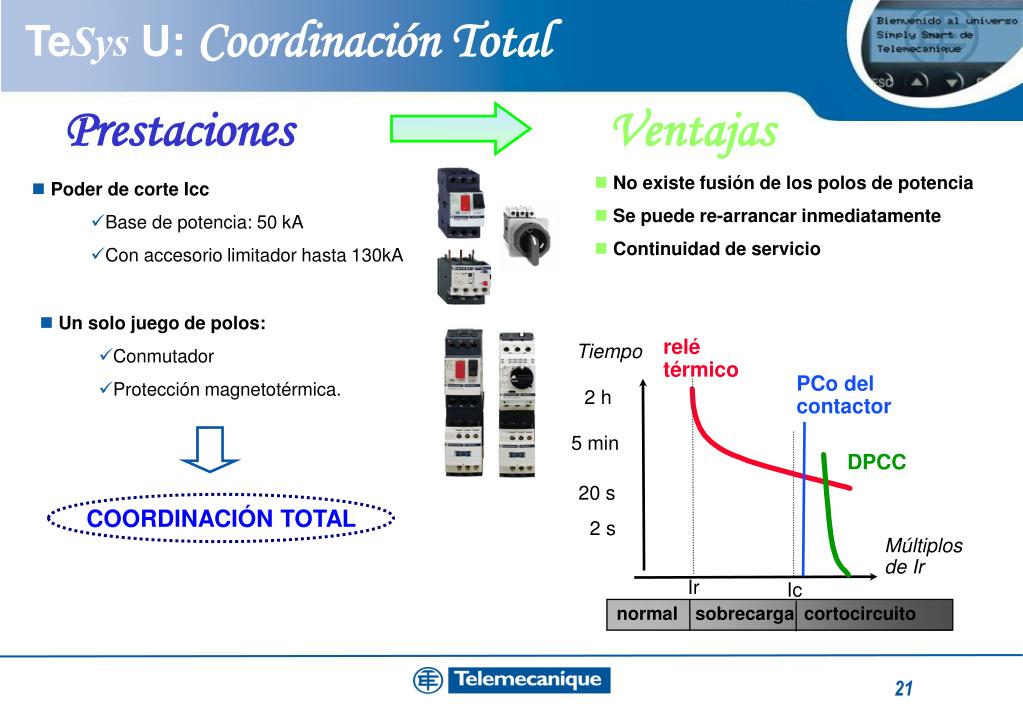

  20. Prestaciones • Poder de corte Icc • Base de potencia: 50 kA • Con accesorio limitador hasta 130kA • Un solo juego de polos: • Conmutador • Protección magnetotérmica. relé térmico Tiempo PCo del contactor COORDINACIÓN TOTAL 2 h 5 min DPCC 20 s 2 s Múltiplos de Ir Ir Ic normal sobrecarga cortocircuito TeSysU: Coordinación Total Ventajas • No existe fusión de los polos de potencia • Se puede re-arrancar inmediatamente • Continuidad de servicio

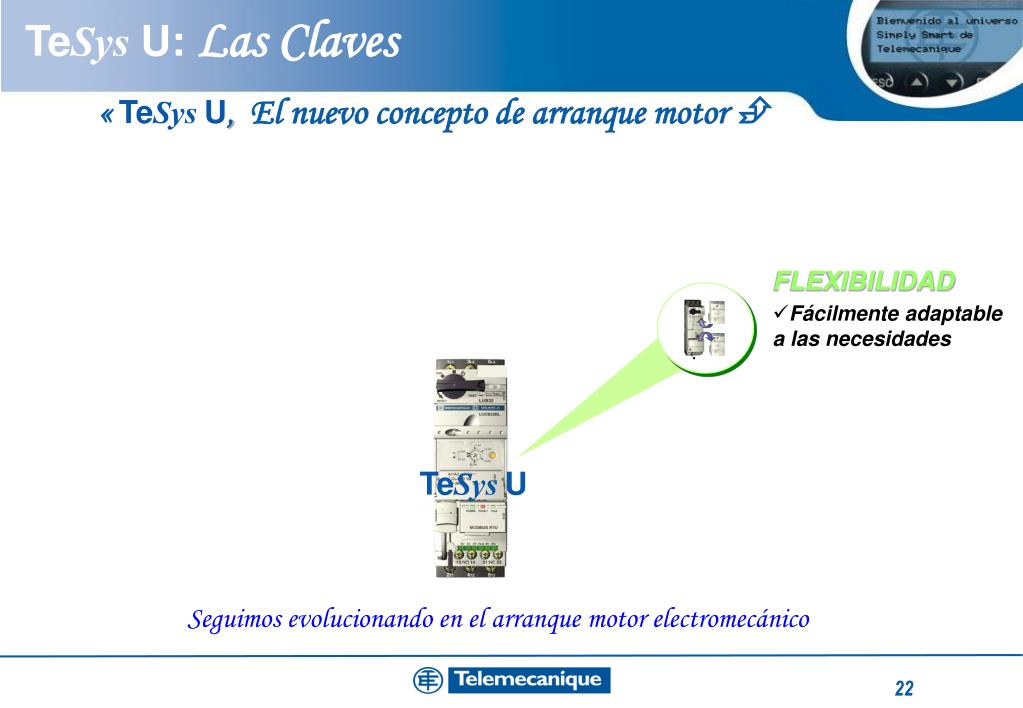

  21. FLEXIBILIDAD • Fácilmente adaptable • a las necesidades TeSysU TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

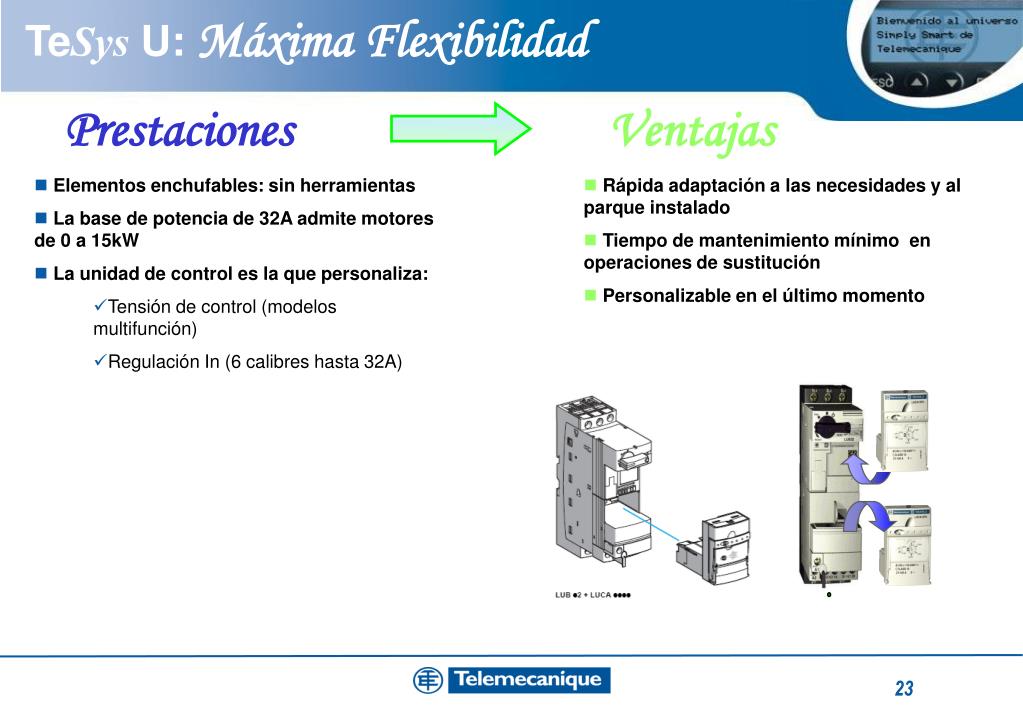

  22. TeSysU: Máxima Flexibilidad Prestaciones Ventajas • Elementos enchufables: sin herramientas • La base de potencia de 32A admite motores de 0 a 15kW • La unidad de control es la que personaliza: • Tensión de control (modelos multifunción) • Regulación In (6 calibres hasta 32A) • Rápida adaptación a las necesidades y al parque instalado • Tiempo de mantenimiento mínimo en operaciones de sustitución • Personalizable en el último momento

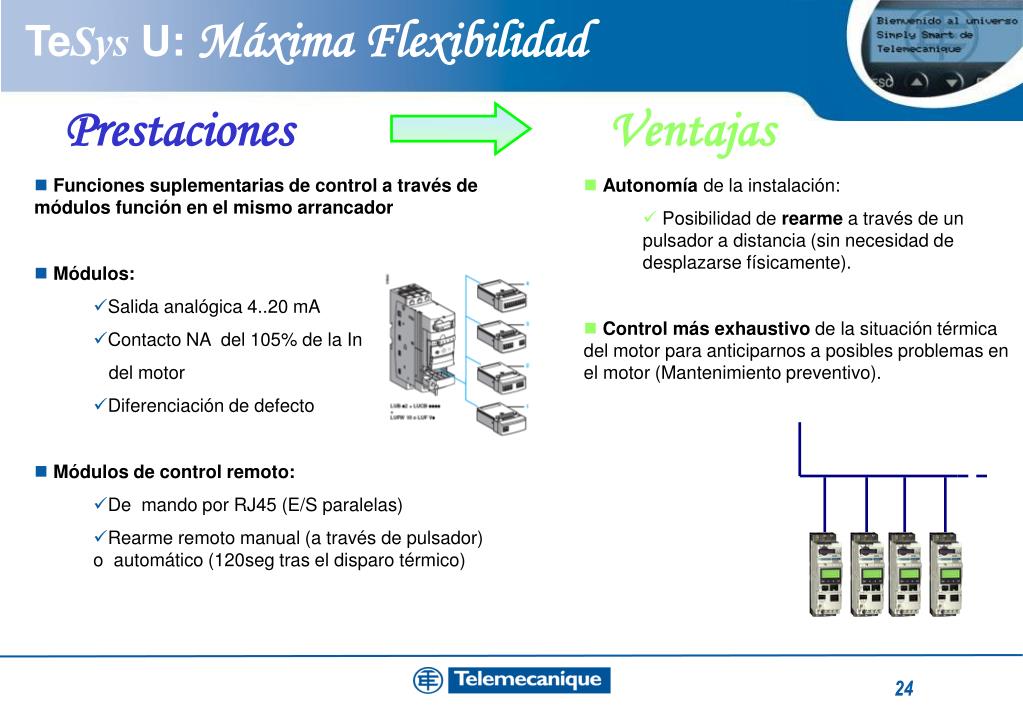

  23. TeSysU: Máxima Flexibilidad Prestaciones Ventajas • Funciones suplementarias de control a través de módulos función en el mismo arrancador • Módulos: • Salida analógica 4..20 mA • Contacto NA del 105% de la In del motor • Diferenciación de defecto • Módulos de control remoto: • De mando por RJ45 (E/S paralelas) • Rearme remoto manual (a través de pulsador) o automático (120seg tras el disparo térmico) • Autonomía de la instalación: • Posibilidad de rearme a través de un pulsador a distancia (sin necesidad de desplazarse físicamente). • Control más exhaustivo de la situación térmica del motor para anticiparnos a posibles problemas en el motor (Mantenimiento preventivo).

  24. TeSysU: Máxima Flexibilidad Prestaciones Ventajas • Unidad de control Multifunción con pantalla LCD: • Toda la información a nuestra disposición • Lectura en tiempo real de la intensidad consumida por fase • Ajustar el tiempo de arranque en función de la carga: • de clase 5 a 30 para evitar que salte ante cargas de largo tiempo de arranque • Regulación de Sobrepar para evitar los bloqueos mecánicos • Regulación de Bajopar para evitar la marcha en cargas de bajo par o de funcionamiento en vacío • Visualizar los defectos de la base de potencia • Visualización del histórico de fallos del arrancador y número de horas de funcionamiento: mantenimiento preventivo

  25. INTELIGENCIA • Funciones avanzadas TeSysU Red Modbus TeSysU: Las Claves « TeSysU, El nuevo concepto de arranque motor  Seguimos evolucionando en el arranque motor electromecánico

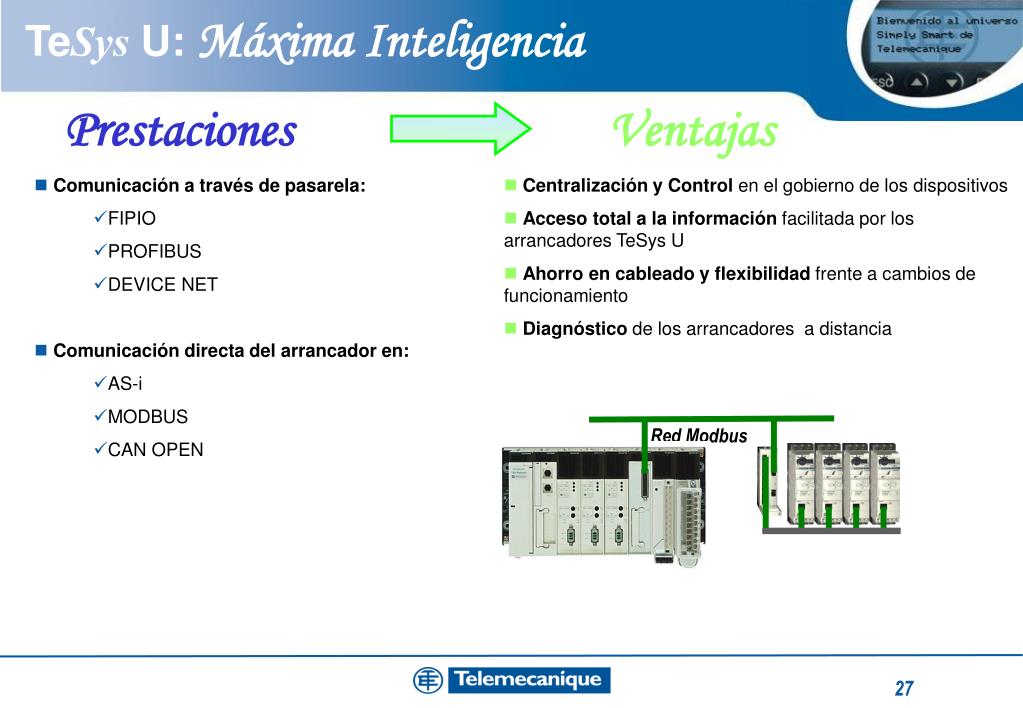

  26. Red Modbus RS485 TeSysU: Máxima Inteligencia Prestaciones Ventajas • Comunicación a través de pasarela: • FIPIO • PROFIBUS • DEVICE NET • Comunicación directa del arrancador en: • AS-i • MODBUS • CAN OPEN • Centralización y Control en el gobierno de los dispositivos • Acceso total a la información facilitada por los arrancadores TeSys U • Ahorro en cableado y flexibilidad frente a cambios de funcionamiento • Diagnóstico de los arrancadores a distancia

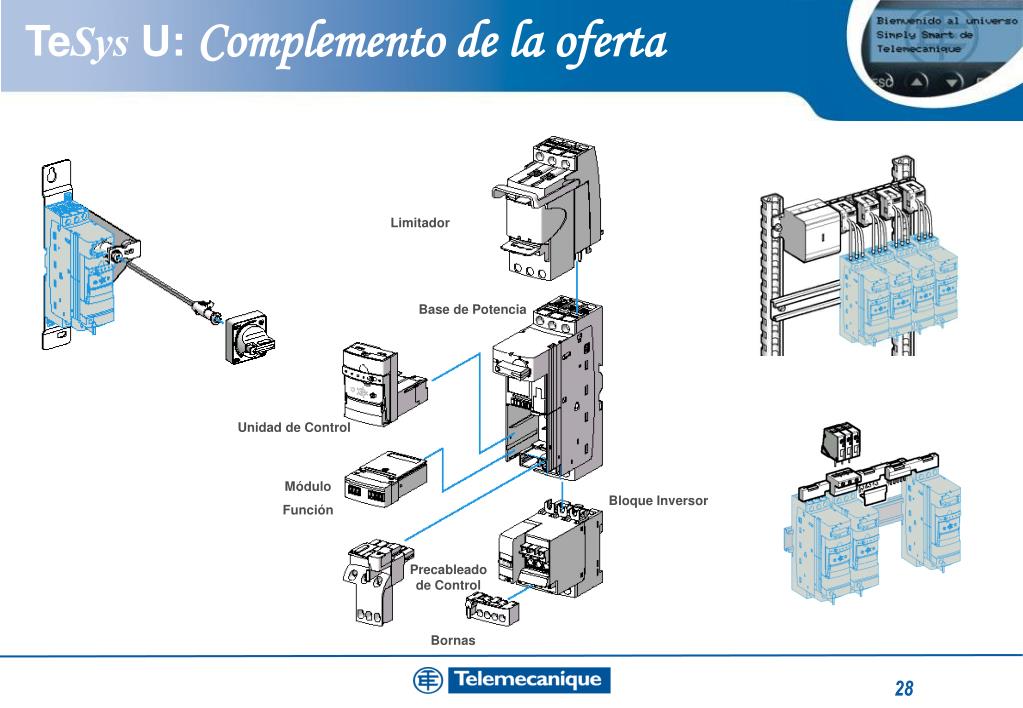

  27. Limitador Base de Potencia Unidad de Control Módulo Función Bloque Inversor Precableado de Control Bornas TeSysU: Complemento de la oferta

  28. CTs TeSysU: El Controlador Gama TeSys U – Complemento de la oferta para más de 15 kW Solución para + 32A Controlador TeSysU

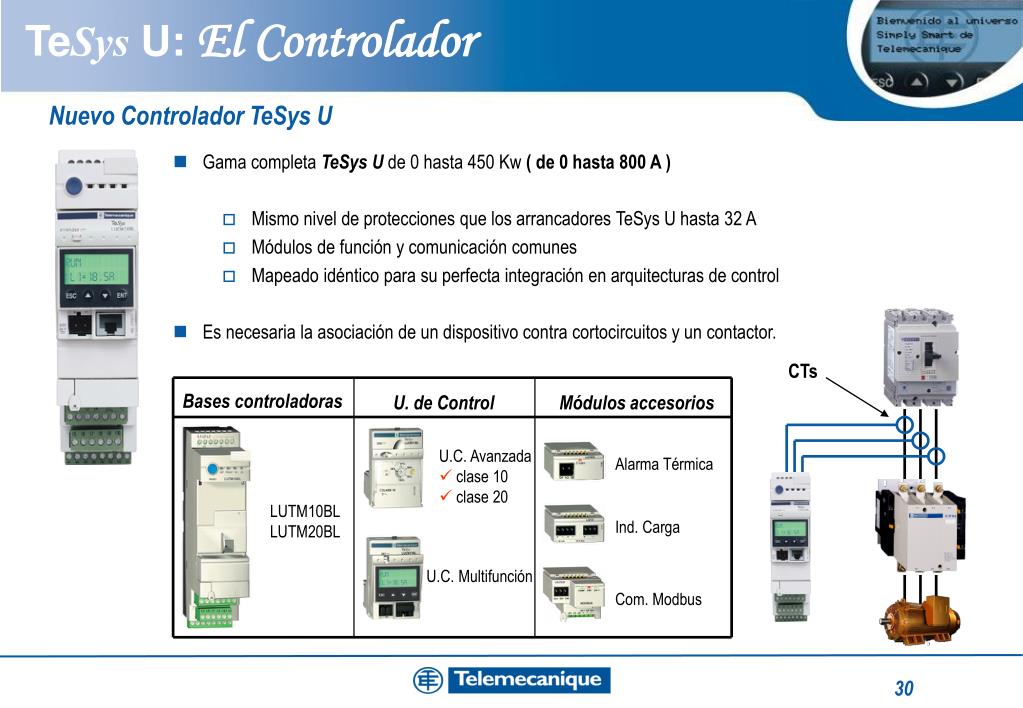

  29. CTs Bases controladoras U. de Control Módulos accesorios • U.C. Avanzada • clase 10 • clase 20 Alarma Térmica LUTM10BL LUTM20BL Ind. Carga U.C. Multifunción Com. Modbus TeSysU: El Controlador Nuevo Controlador TeSys U • Gama completa TeSys U de 0 hasta 450 Kw ( de 0 hasta 800 A ) • Mismo nivel de protecciones que los arrancadores TeSys U hasta 32 A • Módulos de función y comunicación comunes • Mapeado idéntico para su perfecta integración en arquitecturas de control • Es necesaria la asociación de un dispositivo contra cortocircuitos y un contactor.

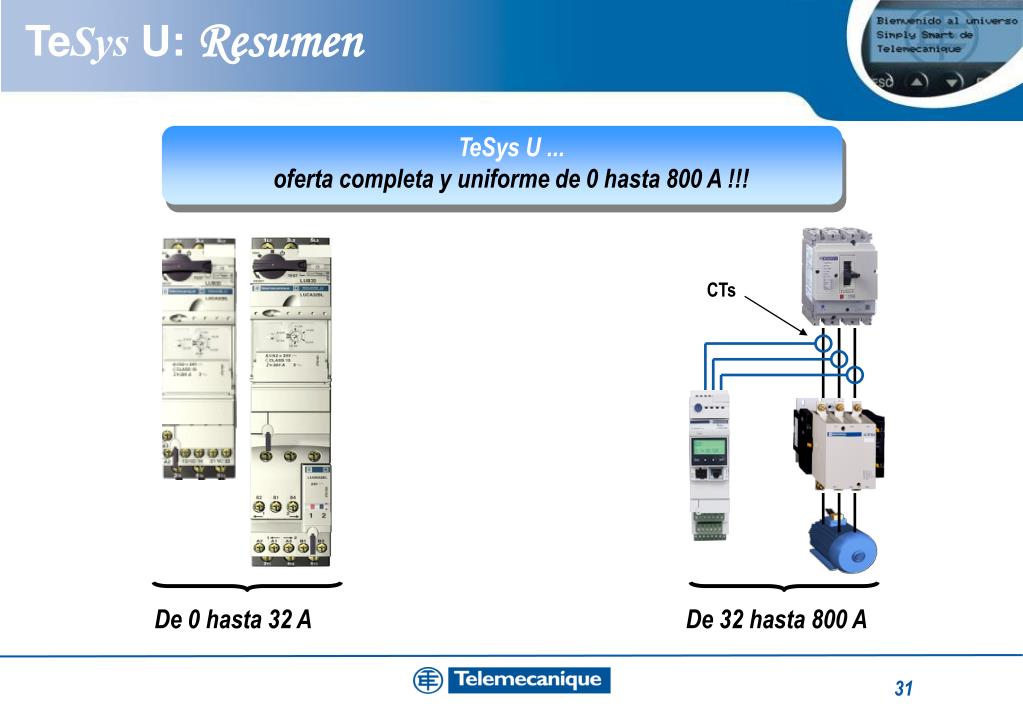

  30. TeSys U ... oferta completa y uniforme de 0 hasta 800 A !!! CTs TeSysU: Resumen De 0 hasta 32 A De 32 hasta 800 A

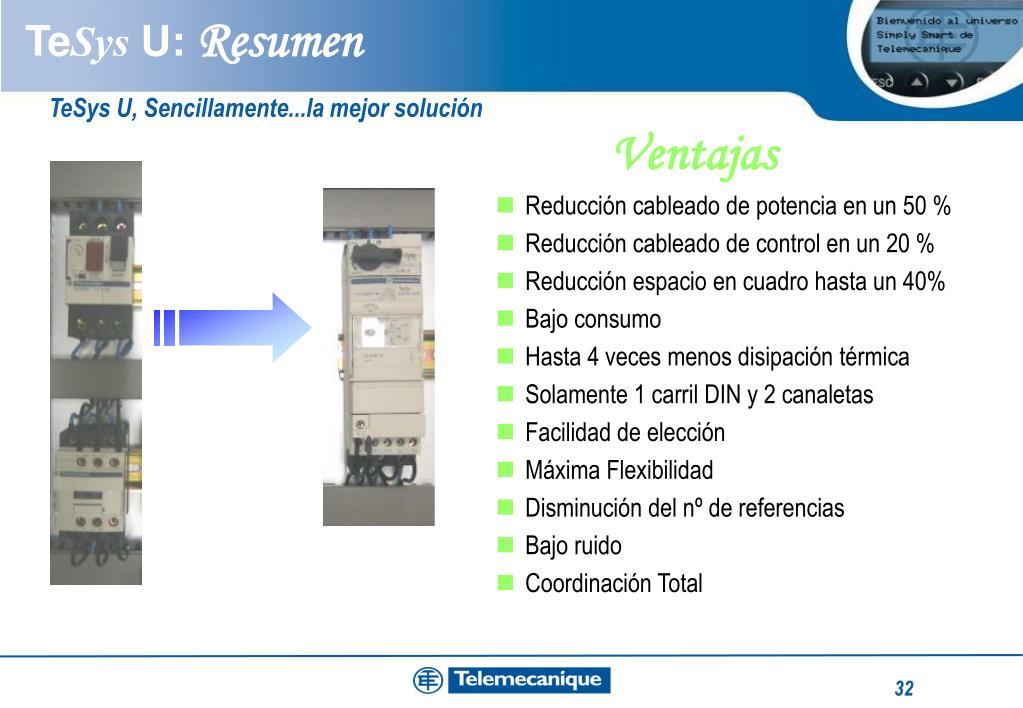

  31. TeSysU: Resumen TeSys U, Sencillamente...la mejor solución Ventajas • Reducción cableado de potencia en un 50 % • Reducción cableado de control en un 20 % • Reducción espacio en cuadro hasta un 40% • Bajo consumo • Hasta 4 veces menos disipación térmica • Solamente 1 carril DIN y 2 canaletas • Facilidad de elección • Máxima Flexibilidad • Disminución del nº de referencias • Bajo ruido • Coordinación Total

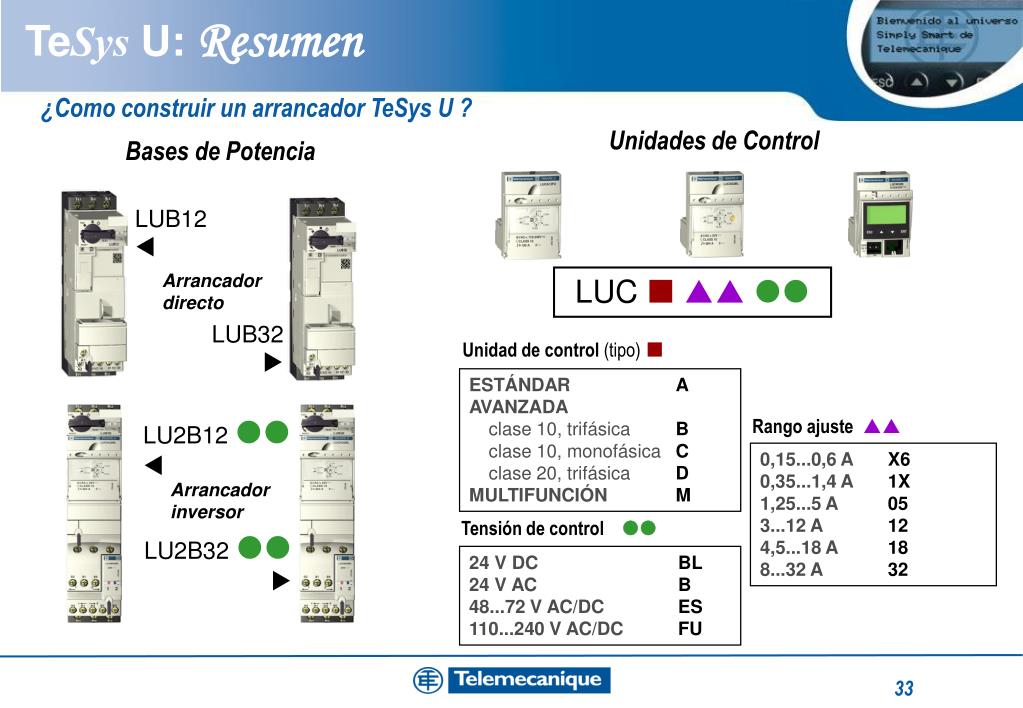

  32. TeSysU: Resumen ¿Como construir un arrancador TeSys U ? Unidades de Control Bases de Potencia LUB12  Arrancador directo LUC  LUB32  Unidad de control (tipo) ESTÁNDARA AVANZADA clase 10, trifásicaB clase 10, monofásica C clase 20, trifásica D MULTIFUNCIÓNM LU2B12   Rango ajuste  0,15...0,6 A X6 0,35...1,4 A 1X 1,25...5 A 05 3...12 A 12 4,5...18 A 18 8...32 A 32 Arrancador inversor Tensión de control  LU2B32   24 V DC BL 24 V AC B 48...72 V AC/DC ES 110...240 V AC/DC FU

  33. TeSysU: Resumen TeSys U - Nuevos medios promocionales • Nueva Regleta de selección para TeSys U • Nuevo promocional arrancador TeSys U….”Sencillamente…la mejor solución” • Nuevo catálogo TeSys U 2006 • Guía de selección Protección y Control de Potencia • Recoge las referencias más utilizadas del catálogo de PCP • Esquemas, medidas y dibujos CAD

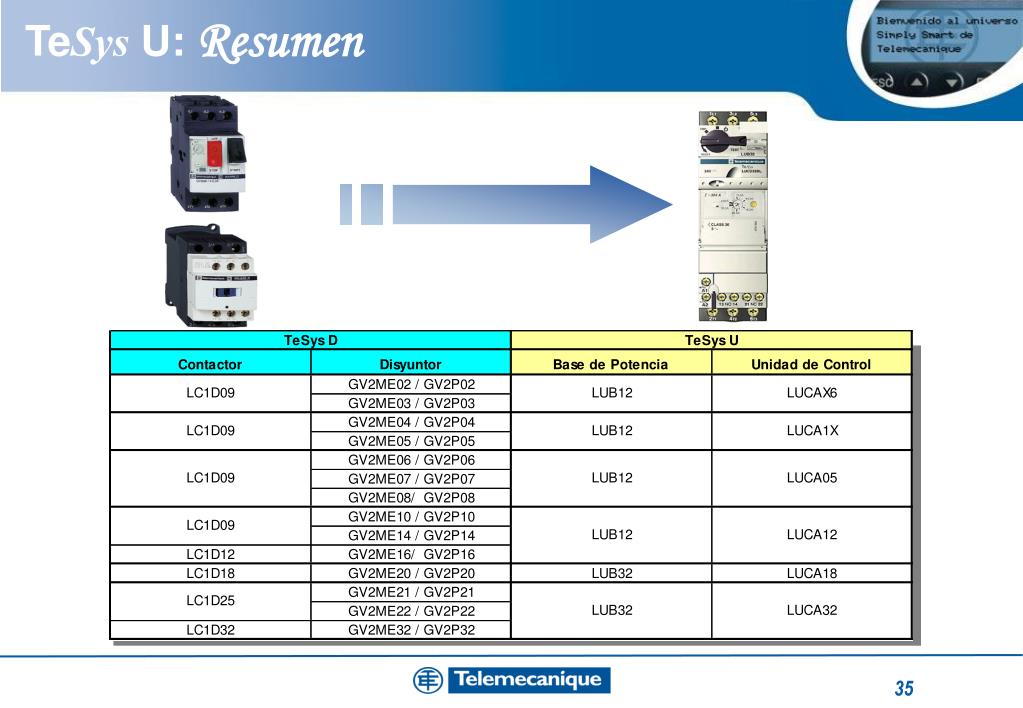

  34. TeSysU: Resumen

  35. GRACIAS POR SU ATENCIÓN
