  1. Part3-3 TEL:022-83718162 / 83715667 / 13702178753 天津市涛涛多媒体技术有限公司 出品

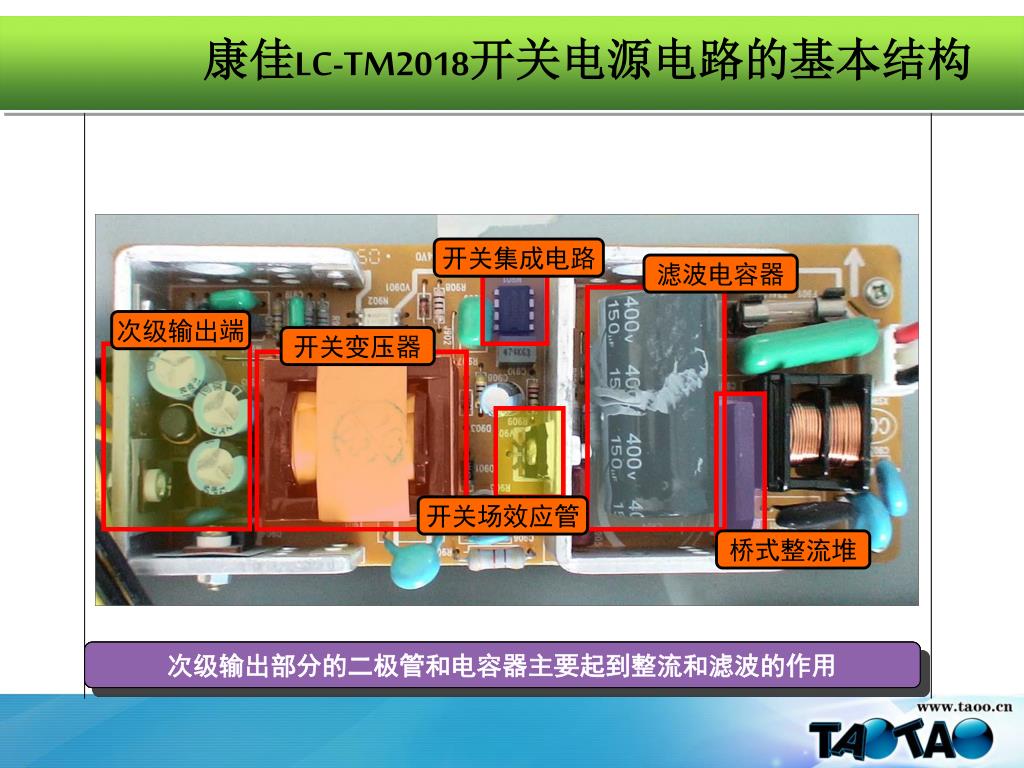

  2. 康佳LC-TM2018开关电源电路的基本结构 开关集成电路 滤波电容器 次级输出端 开关变压器 开关场效应管 桥式整流堆 桥式整流堆主要用于将交流220V电压变为直流300V 400V滤波电容器主要用于滤除直流300V电压内的杂波 开关场效应管和开关集成电路组成开关振荡电路，提供开关振荡信号 开关变压器可将输入的300V直流电压进行分压和降压后输出 次级输出部分的二极管和电容器主要起到整流和滤波的作用

  3. 康佳LC-TM2018开关电源电路的电路分析 +12V 桥式整流堆 开关变压器 变压器次级输出后经整流和滤波后输出+12V直流电压 次级输出端 交流220V电压经桥式整流堆变为300V直流电压 同时为开关场效应管集电极提供工作电压 6脚输出 开关驱动脉冲信号 +300V为开关集成电路的5脚供电 开关场效应管 开关集成电路 光电耦合器 220V

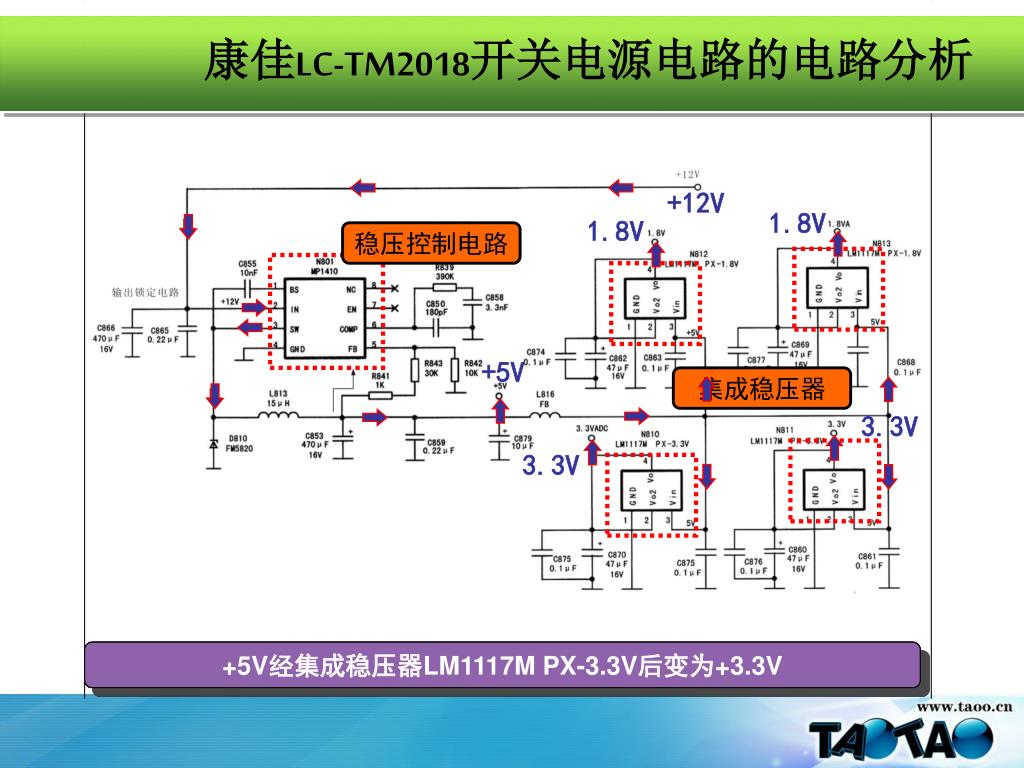

  4. 康佳LC-TM2018开关电源电路的电路分析 +12V 1.8V 1.8V 稳压控制电路 +5V 集成稳压器 3.3V 3.3V +12V为开关振荡和稳压控制集成电路MP1410提供工作电压 由MP1410的3脚输出+5V电压 +5V经集成稳压器LM1117M PX-1.8V后变为+1.8V +5V经集成稳压器LM1117M PX-3.3V后变为+3.3V
