鑽孔技術

鑽孔技術. Drilling. 設計與科技 ( 中一 ) Design & Technology. 鑽孔技術 練習. 題目 成績. 目錄. 鑽床介紹 固定工件工具 使用方法 安全要點. 鑽床 Drilling Machine. 鑽床介紹. 鑽床是在材料上鑽孔的機器，可用來在木材、金屬、及膠料上進行鑽孔工作。. 鑽咀. 夾頭 Chuck. 鑽床介紹. 夾頭用來夾持直徑 13mm 以下圓身鑽咀進行鑽孔工作。鑽咀呎吋由 1-13mm 。. 有匙夾頭. 無匙夾頭. 鑽床介紹. 開關掣. 安全護罩. 滑輪及皮帶. 把手. 鑽床介紹.

laird
Download Presentation

鑽孔技術

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 鑽孔技術 Drilling 設計與科技 (中一) Design & Technology 鑽孔技術練習 題目 成績

  2. 目錄 • 鑽床介紹 • 固定工件工具 • 使用方法 • 安全要點

  3. 鑽床 Drilling Machine • 鑽床介紹 鑽床是在材料上鑽孔的機器，可用來在木材、金屬、及膠料上進行鑽孔工作。

  4. 鑽咀 夾頭 Chuck 鑽床介紹 夾頭用來夾持直徑13mm 以下圓身鑽咀進行鑽孔工作。鑽咀呎吋由1-13mm 。 有匙夾頭 無匙夾頭

  5. 鑽床介紹 開關掣 安全護罩

  6. 滑輪及皮帶 把手 鑽床介紹

  7. 工作檯把手 工作檯鎖 工作檯 鑽床介紹

  8. 鑽床介紹 鑽孔深度計

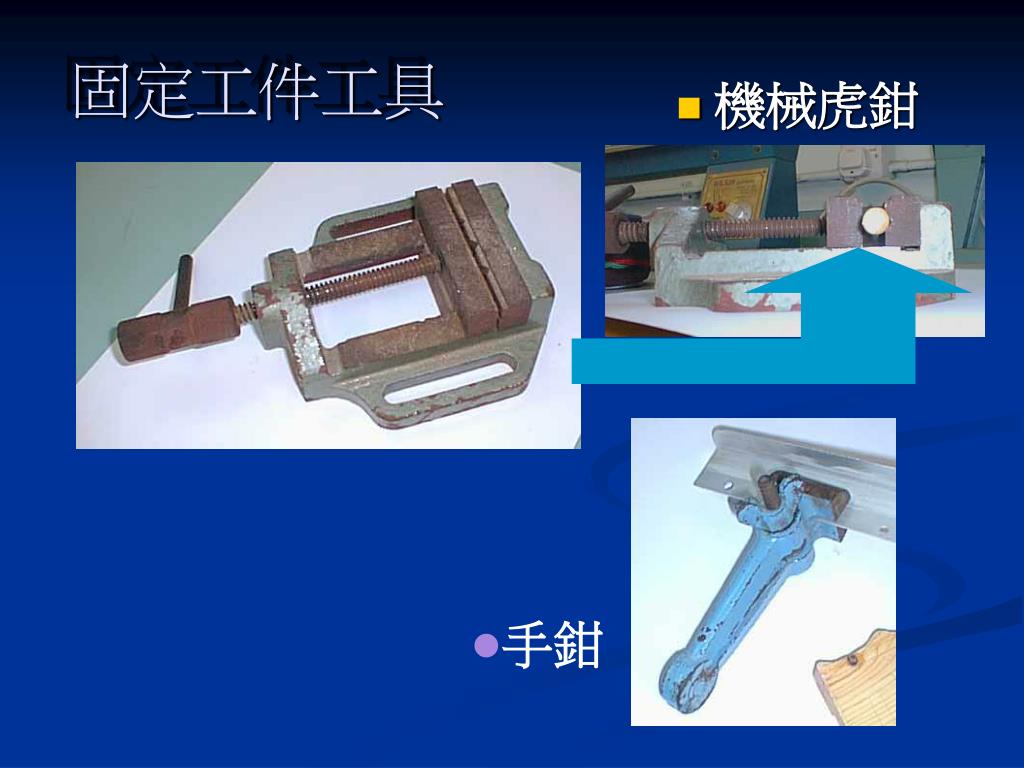

  9. 手鉗 固定工件工具 • 機械虎鉗

  10. 使用方法 • l. 將鑽嘴夾在夾頭內 • 2.檢查鑽床的運轉是否正常 • 3.在要鑽孔的工件上定出中心位 • 4.用機械虎鉗或手虎鉗固定工件 • 5.慢慢將鑽軸把手拉下 • 6.將鑽嘴對準中心位,開動鑽床 • 7.鑽孔完畢俊立即關上機器

  11. 安全要點 (一) • 必須按鑽孔的大小而調校鑽速 • 必須將鑽咀鉗於夾頭內 • 發動鑽床前必須先將夾頭匙取去 • 使用鑽床時應戴上安全眼罩 • 鑽咀的四周應配上保護罩。

  12. 安全要點 (二) • 必須將工件夾持於機械虎鉗或手鉗內 • 鑽孔後應先關掉鑽床及等待靜止後,才可移走工件 • 每部鑽床只可一 人使用 • 輪侯使用鑽床的同學必須在黃格以外地方等候 • 在金屬物料鑽孔時應使用切削潤滑油 (Cutting lubricant)以幫助冷卻及沖走鐵屑。
