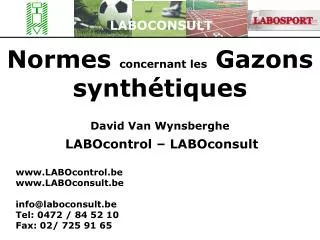

  1. LABOCONSULT Normes concernant les Gazons synthétiques David Van Wynsberghe LABOcontrol – LABOconsult www.LABOcontrol.be www.LABOconsult.be info@laboconsult.be Tel: 0472 / 84 52 10 Fax: 02/ 725 91 65

  2. LABOCONSULT Normes, décrets, directives lors de la création et l’entretien de terrains de sports pour éviter les situations suivantes (fotos)! LABOcontrol - LABOconsult

  3. LABOCONSULT LABOcontrol - LABOconsult

  4. LABOCONSULT LABOcontrol - LABOconsult

  5. LABOCONSULT LABOcontrol - LABOconsult

  6. LABOCONSULT • Norme à chaque phase de construction • Lors des études préalables de sol • Au terrassement, pour le fond de coffre • Pour les (sous)fondations / drainage • Contrôle de la couche de jeu (tapis) • Exemples de normes suivants datent de 1-01-08, normes actuel sur les site web resp. LABOcontrol - LABOconsult

  7. LABOCONSULT Etude préalable de sol Une étude préalable de sol permet d’éviter les mauvaises surprises lors du terrassement. Les études sont réalisées selon les normes en vigueur pour la stabilité. Autres aspects éventuellement étudiés: présence de pollution, présence d’eau (sources), de couches non stables, de racines,… Pour information, une partie de cette étude préalable est OBLIGATOIRE en Flandres. LABOcontrol - LABOconsult

  8. LABOCONSULT • Extrait du règlement URBSFA (www.footbel.com) • 1.1. Pentes du terrain : • 2%  division supérieures - 1 provinciale • 3%  division 2 provinciale (mais normes FIFA impose 2%) • 1.2. Dimensions : • 121. Divisions supérieures • - Division 1 nationale: • longueur: min 100 m; max 105 m • largeur: min 64 m; max 68 m • - Autres divisions supérieurs: voir réglement • 122. Divisions inférieures: voir règlement LABOcontrol - LABOconsult

  9. LABOCONSULT • Etudes préalables lors de la création d’un gazon synthétique • Stabilité du sol de la (sous-)fondation:Fond de coffre et analyses: sol, sable, grave,… • Essais de plaque sous fondation par 500 m²:M1 ≥32 MPa (voir cadre normatif de la région Wallonne: Infrasport) • Interprétation des résultats selon type de sol (classes SPB) et autres essais (avis technique LABOcontrol - LABOconsult) • Résultats complémentaires d’études préliminaire du sol:détermination de couches à risques, contrôle des sources d’eaux, racines d’arbres,… LABOcontrol - LABOconsult

  10. LABOCONSULT • Normes études préalables lors de la création d’un gazon naturel • Stabilité du fond de coffre • Essais plaque sur fond de coffre par 500 m²: M1 ≥17 MPa (voir cadre normatif de la région Wallonne: Infrasport) • Interprétation selon type de sol (classes SPB) et autres essais (avis technique de LABOcontrol - LABOconsult) • Résultats complémentaires d’études préliminaire du sol:calcul de l’indice d’enrichissement ou d’appauvrissement, contrôle des eaux,… LABOcontrol - LABOconsult

  11. LABOCONSULT • Recommandations complémentaires pour la sous-fondation d’un terrain de football synthétique: • Planéité: max 2 cm sous la règle de 3 m(parce que norme Fifa dit max 1 cm sur tapis) • Pente: URBSFA tolère 3% en division inférieur(Normes Fifa dit max 2%!) LABOcontrol - LABOconsult

  12. LABOCONSULT Extrait du règlement URBSFA: Chapitre 2. Marquage des terrains 2.1. Marquage Lignes claires; largeur min 7,5 cm en max 12 cm 2.5. Les buts Diamètre intérieur: 5 x 2 m 2.6. Tolérances 1 m sur les dimensions des lignes de touche et de buts Chapitre 4. Terrains à revêtement synthétique Ils peuvent être utilisés à condition qu’ils répondent aux normes fixées par la FIFA. LABOcontrol - LABOconsult

  13. LABOCONSULT Quelques exemples de normes FIFA LABOcontrol - LABOconsult

  14. LABOCONSULT

  15. LABOCONSULT Ex. de normes pour la couche de jeu de terrains naturels Exemple: couche de jeu «drainante» Vitesse d’infiltration de l’eau: K > 5 .10- 6 m/s (EN 12 616) Composition granulométrique: Fractions 2 mm (x%), 1 mm (x%),…différentes normes selon type de drainage, type d’aggrégats,… Eléments nutritifs: P, K, Ca, Mg (mg/100g), matière organique, pH (KCl) (conseils de fertilisation selon type de couche de jeu) LABOcontrol - LABOconsult

  16. LABOCONSULT www.fifa.com www.fih.com www.irb.com * Merci pour votre attention* www.LABOcontrol.be www.LABOconsult.be info@laboconsult.be Tel: 0472/84 52 10 Fax: 02/725 91 65 LABOcontrol - LABOconsult
