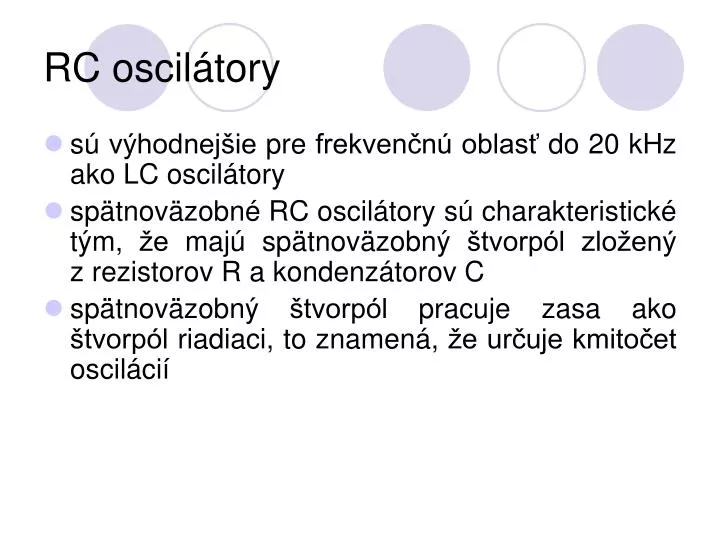

  1. RC oscilátory • sú výhodnejšie pre frekvenčnú oblasť do 20 kHz ako LC oscilátory • spätnoväzobné RC oscilátory sú charakteristické tým, že majú spätnoväzobný štvorpól zložený z rezistorov R a kondenzátorov C • spätnoväzobný štvorpól pracuje zasa ako štvorpól riadiaci, to znamená, že určuje kmitočet oscilácií

  2. RC Oscilátory s kaskádnym radením štvorpólov • najjednoduchšie oscilátory RC majú spätnoväzobný štvorpól tvorený kaskádou členov RC v tvare integračných alebo derivačných článkov • aktívny štvorpól týchto oscilátorov je tvorený obvykle jediným zosilňovacím stupňom, ktorý v širokom pásme frekvencií má fázový posun A=  • potrebujeme teda, aby riadiaci obvod opäť obracal fázu a vytvoril tak kladnú spätnú väzbu

  3. RC Oscilátory s kaskádnym radením štvorpólov • integračný článok posúva fázu maximálne o -90° pri nekonečnej frekvencii vstupného signálu • derivačný článok posúva fázu o + 90° pri nulovej frekvencii vstupného signálu • použijeme teda tri články s rovnakou  časovou konštantou  a dostaneme výsledný fázový posun – 180° alebo + 180° pre určitú konkrétnu frekvenciu  f0 • na každý článok pripadá fázový posun – 60° alebo + 60°

  4. RC Oscilátory s kaskádnym radením štvorpólov • sú vhodné pre prácu na jednej frekvencii s menšou požiadavkou na frekvenčnú stabilitu a tvarové skreslenie signálu • najmenšie hodnoty prvkov spätnoväzobného štvorpólu použiteľné v praxi sú : R = 100  a C = 100pF • sú použiteľné pre frekvencie do 1 MHz

  5. RC oscilátor s integračnými článkami RC oscilátor s derivačnými článkami UCC RB1 RC C1 C2 C3 CV1 R1 R2 R3 CE RB2 RE
