Inhalt

  • MONTANSTAHL AG (CH)
  • Prozessschritte der Fertigung
  • Geometrien / Längen
  • Gestaltungsfreiheiten
  • Güten
  • Zulassungen & Zeugnisse

Beenden

slide3

Beenden

Hauptverwaltung Schweiz

Hauptverwaltung Schweiz

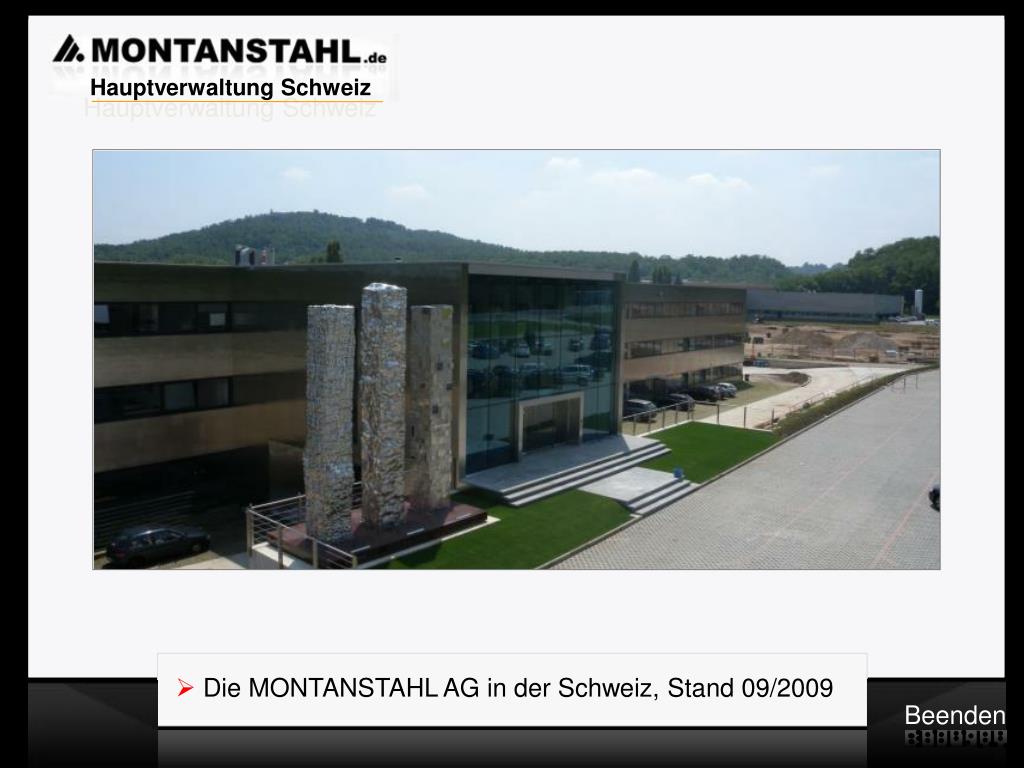

  • Die MONTANSTAHL AG in der Schweiz, Stand 09/2009
slide4

Beenden

Hauptverwaltung Schweiz

Hauptverwaltung Schweiz

  • Das Werksgelände, Stand 04/2009
slide5

Laserträger

Laserträger

Beenden

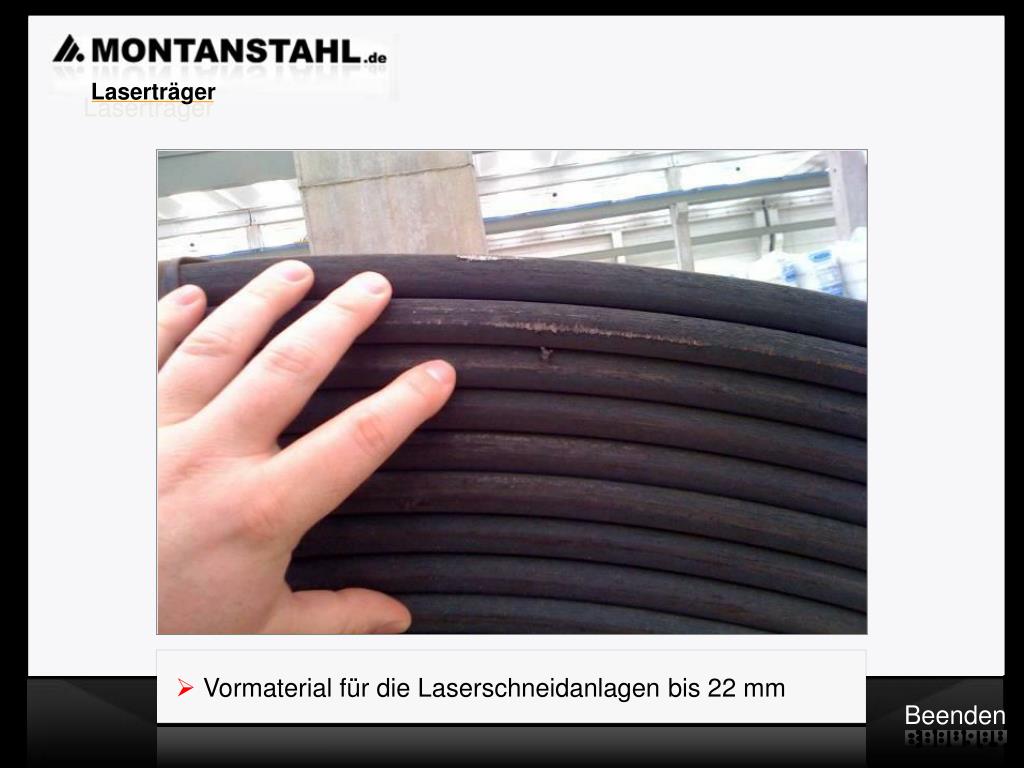

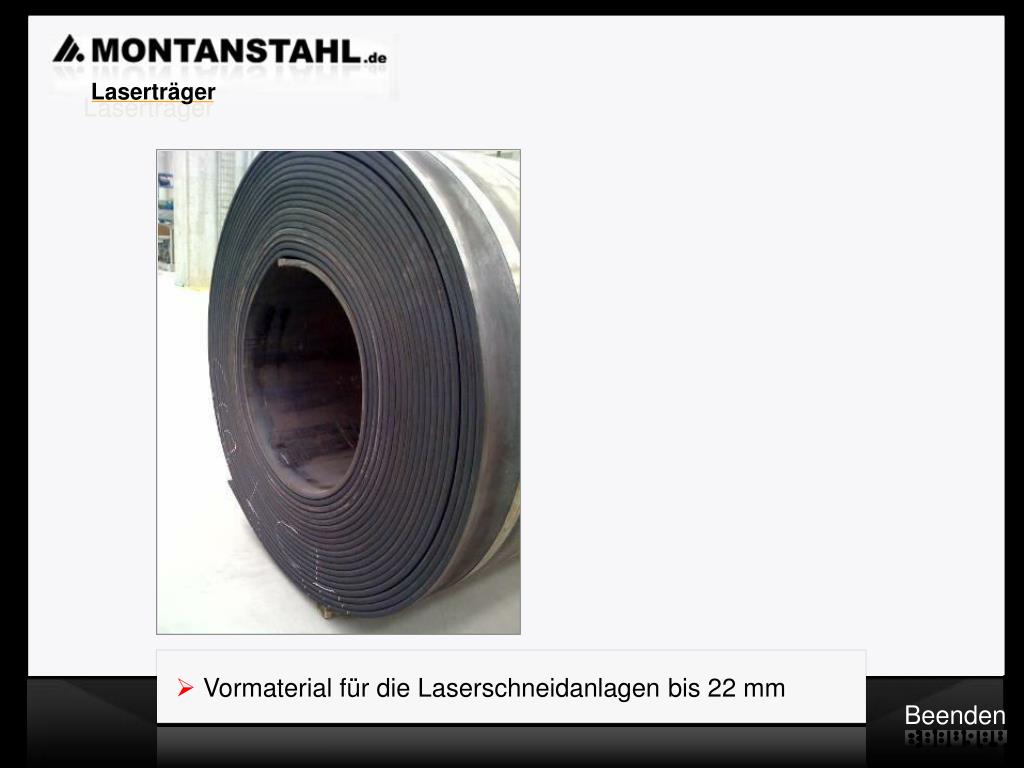

  • Vormaterial für die Laserschneidanlagen bis 22 mm
slide6

Laserträger

Laserträger

Beenden

  • Vormaterial für die Laserschneidanlagen bis 22 mm
slide7

Laserträger

Laserträger

Beenden

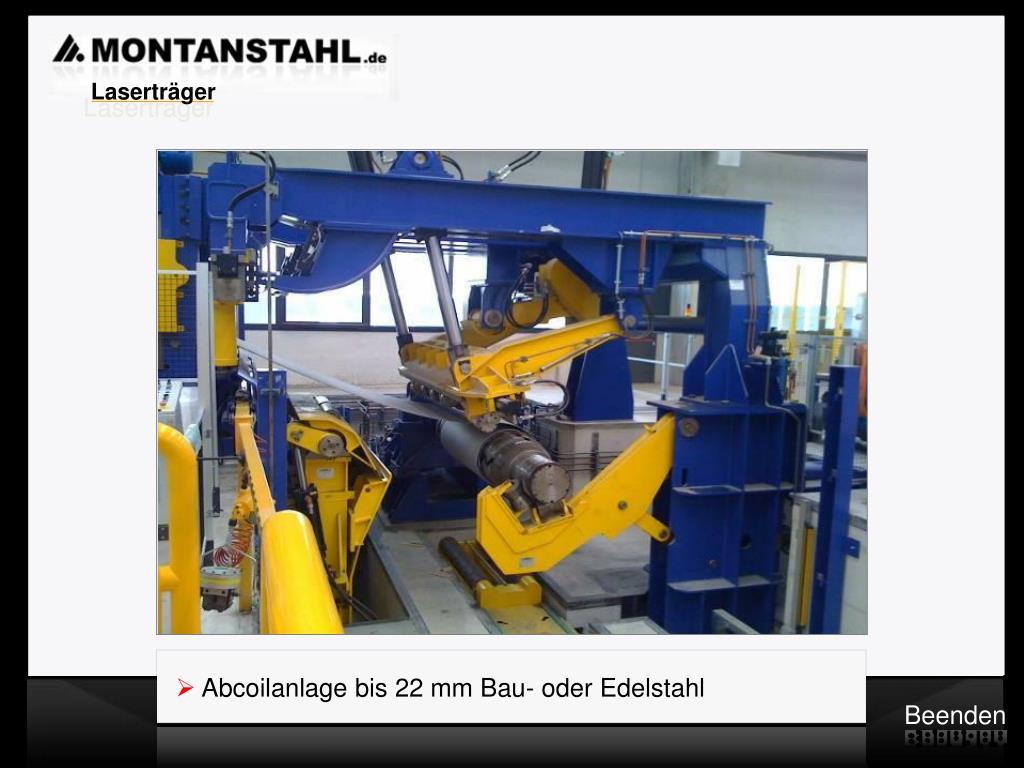

  • Abcoilanlage bis 22 mm Bau- oder Edelstahl
slide8

Laserträger

Laserträger

Beenden

  • Abcoilanlage bis 22 mm Bau- oder Edelstahl
slide9

Laserträger

Laserträger

Beenden

Hier Abcoilanlage

  • Abcoilanlage bis 22 mm Bau- oder Edelstahl
slide10

Laserträger

Laserträger

Beenden

  • Abcoilanlage bis 22 mm Bau- oder Edelstahl
slide11

Laserträger

Laserträger

Beenden

  • Laserschneiden bis 30 mm Materialdicke
slide12

Laserträger

Laserträger

Beenden

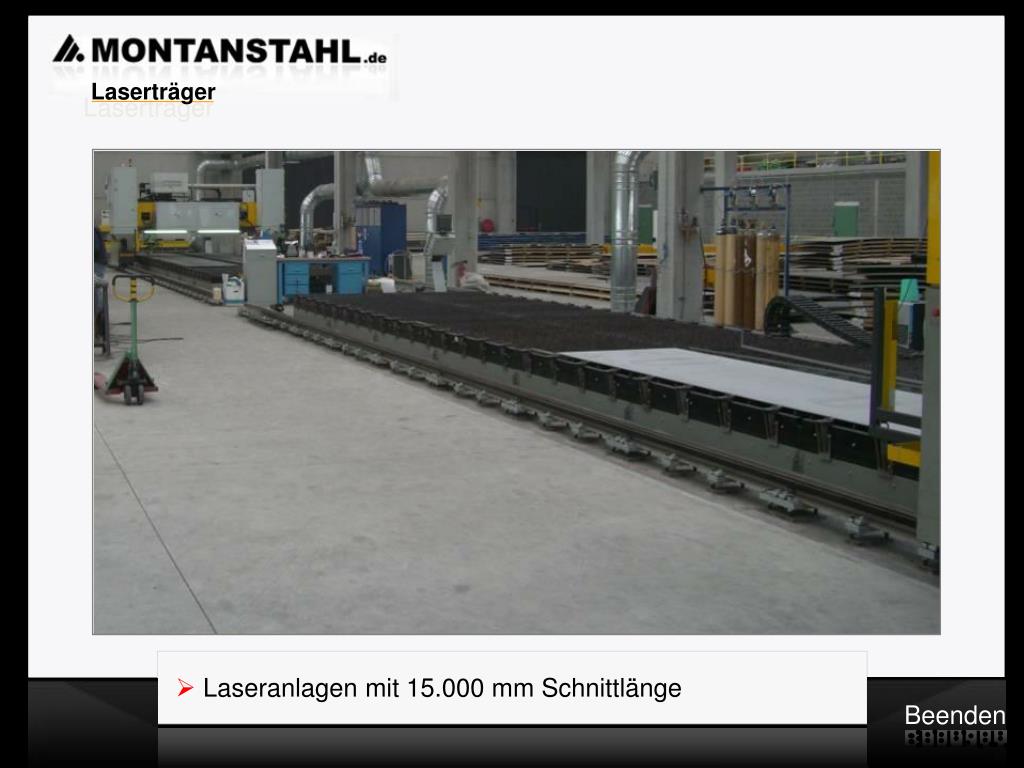

  • Laseranlagen mit 15.000 mm Schnittlänge
slide13

Laserträger

Laserträger

Beenden

  • Laseranlagen mit maximal 3.000 mm Schnittbreite
slide14

Laserträger

Laserträger

Beenden

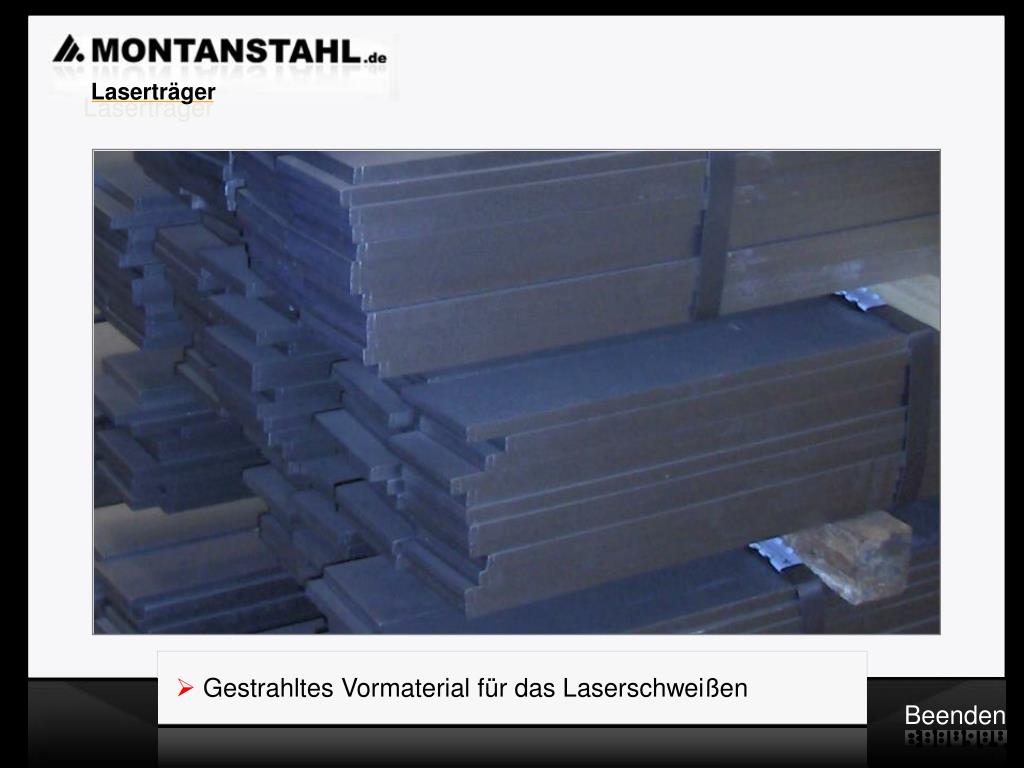

  • Gestrahltes Vormaterial für das Laserschweißen
slide15

Laserträger

Laserträger

Beenden

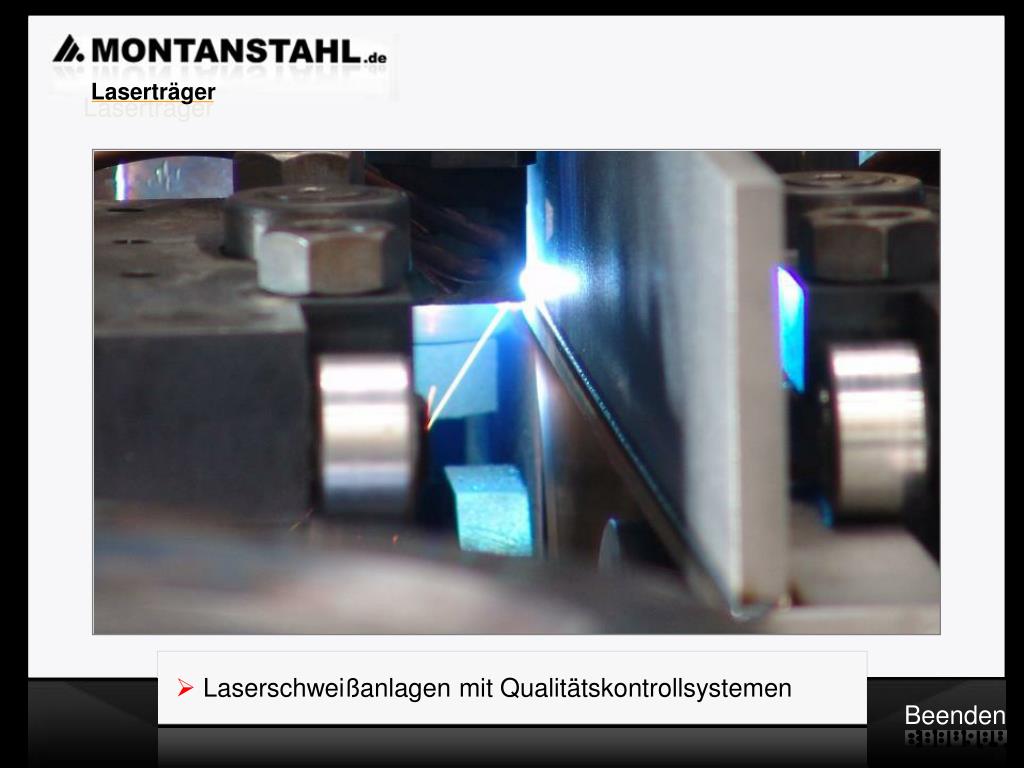

  • Laserschweißanlagen mit Qualitätskontrollsystemen
slide16

Laserträger

Laserträger

Beenden

  • Laserschweißanlagen mit Qualitätskontrollsystemen
slide17

Laserträger

Laserträger

Beenden

  • Laserschweißanlagen mit Qualitätskontrollsystemen
slide18

Laserträger

Laserträger

Beenden

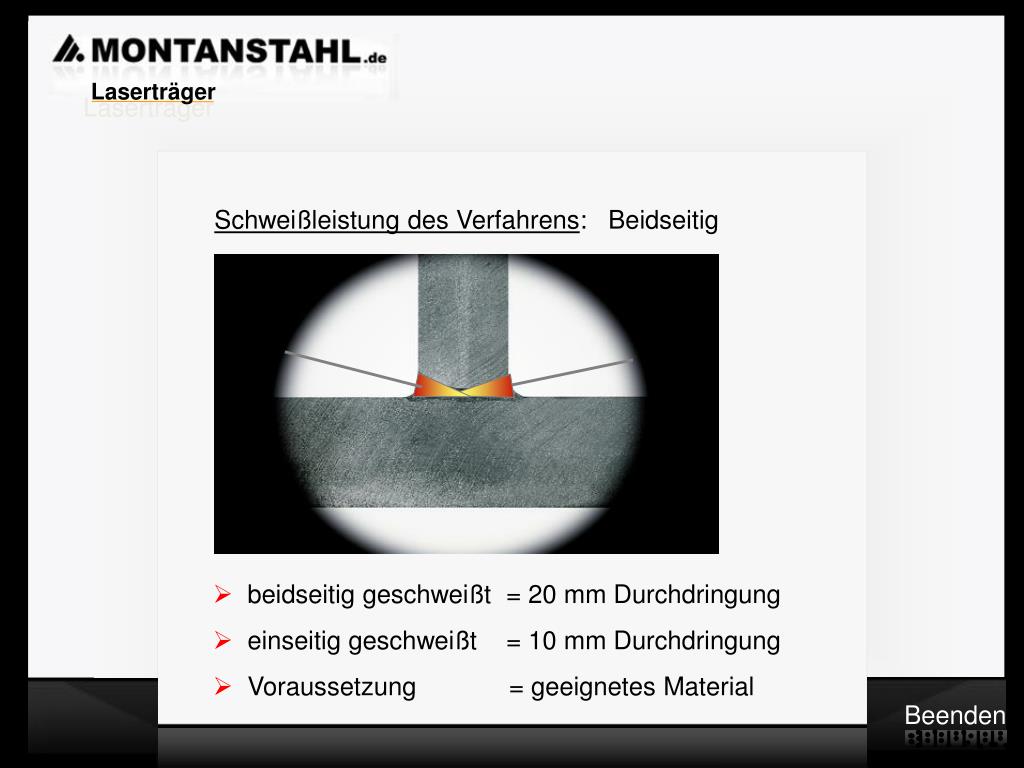

Schweißleistung des Verfahrens: Beidseitig

  • beidseitig geschweißt = 20 mm Durchdringung
  • einseitig geschweißt = 10 mm Durchdringung
  • Voraussetzung = geeignetes Material
slide19

Laserträger

Laserträger

Laser

Beenden

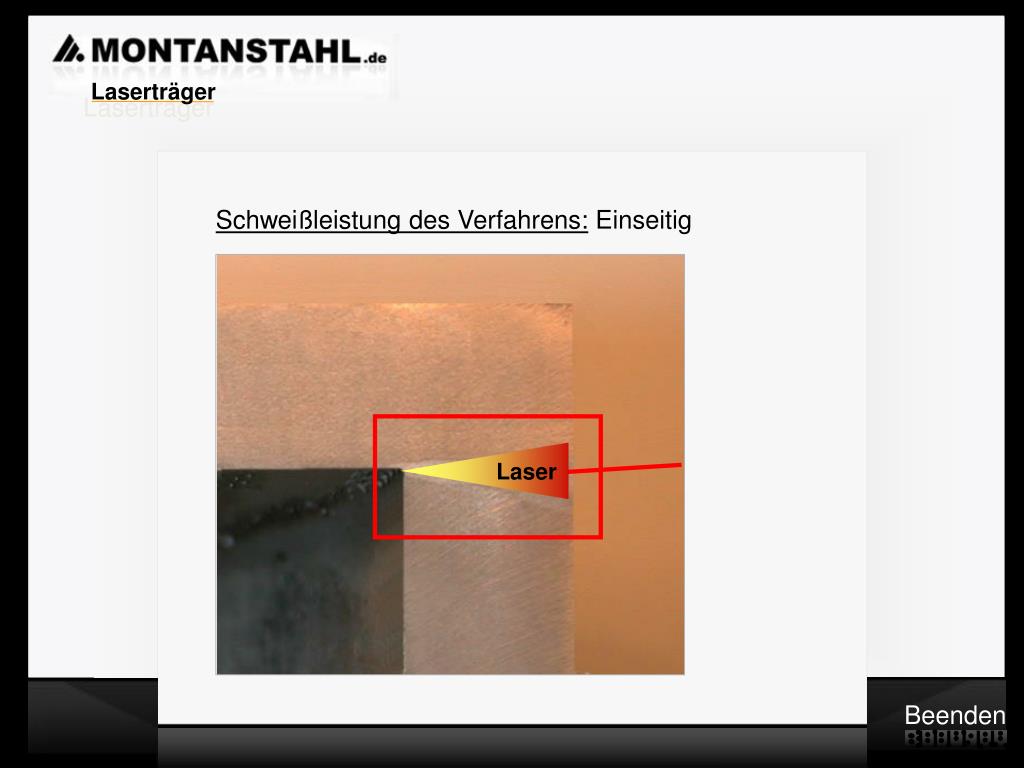

Schweißleistung des Verfahrens: Einseitig

slide20

Laserträger

Laserträger

Beenden

  • Feinste Schweißnähte im Innenwinkel
slide21

Laserträger

Laserträger

Beenden

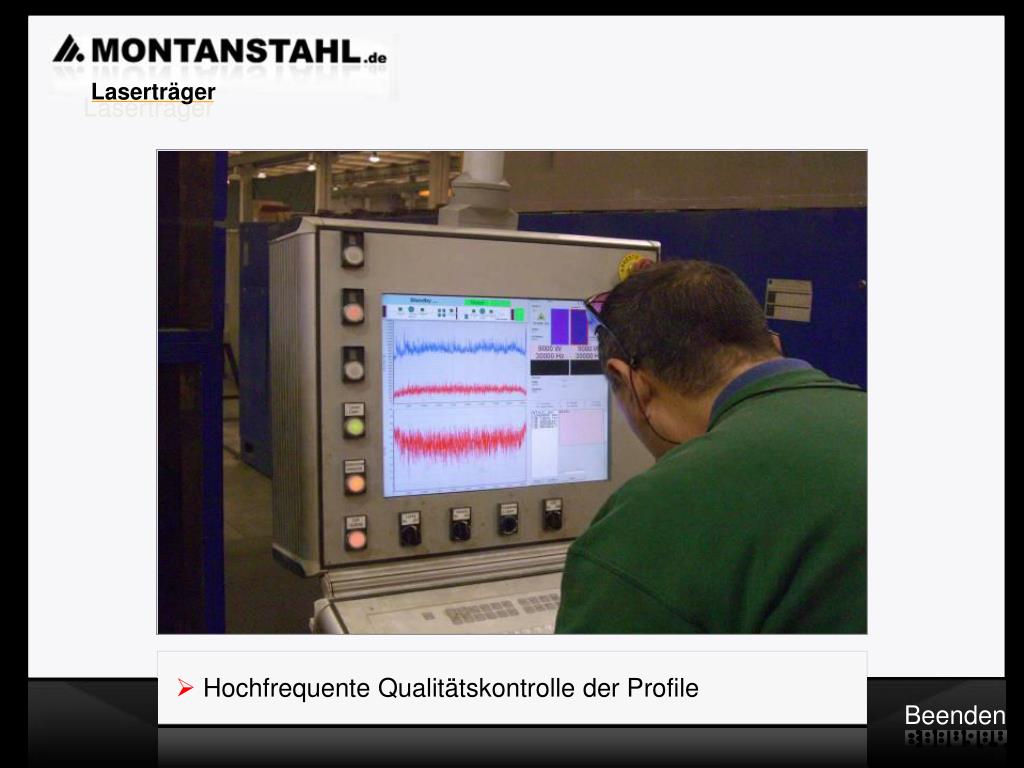

  • Hochfrequente Qualitätskontrolle der Profile
slide22

Laserträger

Laserträger

Beenden

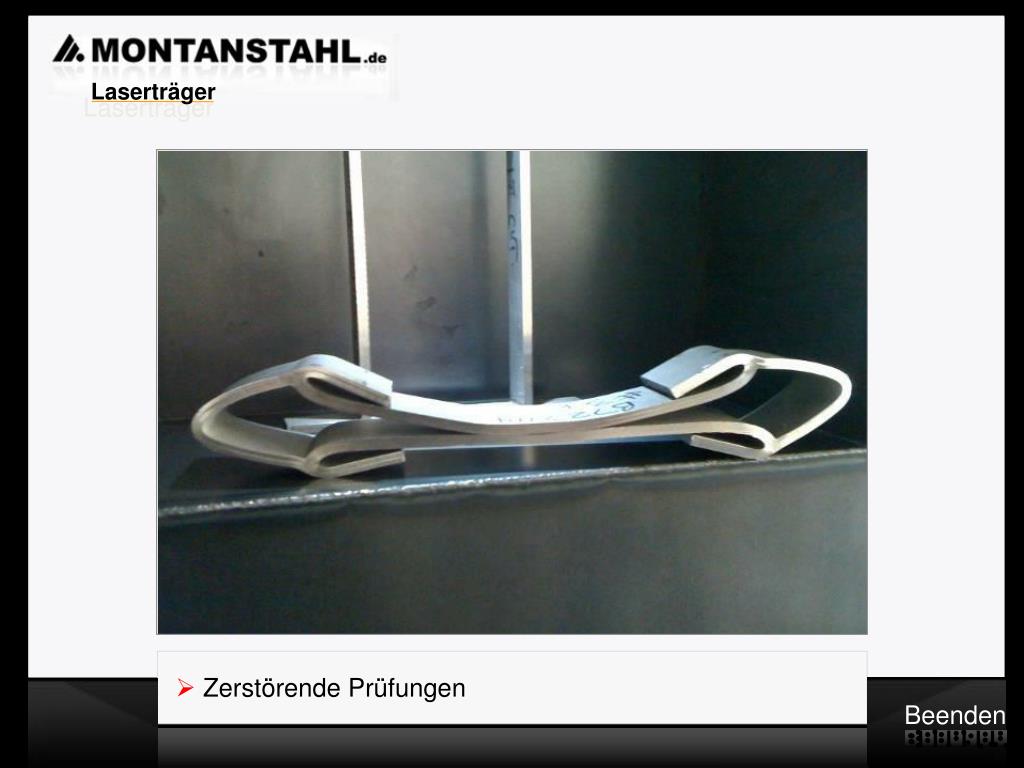

  • Zerstörende Prüfungen
slide23

Laserträger

Laserträger

Beenden

  • Geringer Verzug nach dem Schweißen, wenig Spannung
slide24

Laserträger

Laserträger

Beenden

  • Geringer Verzug nach dem Schweißen, wenig Spannung
slide25

Laserträger

Laserträger

Beenden

  • Elektronisches Richten der Torsionstoleranz
slide26

Laserträger

Laserträger

Laserträger

Laserträger

Beenden

  • Richten der Geradheitstoleranz in beiden Achsen
slide27

Laserträger

Laserträger

Beenden

  • Strahlen der Profile nach dem Schweißen/Verschleifen
slide28

Laserträger

Laserträger

Beenden

  • Geeignete Materialien:
  • Beispiele Baustahl:
  • S235JR, S275J2, S355J2
  • Beispiele Edelstahl:

1.4016, 1.4301, 1.4307, 1.4401, 1.4404, 1.4571,

1.4539, 1.4828, 1.4845, 304/304L, 316/316L

  • Beispiele Duplex®- Stahl:

LDX 2101, 1.4162, 1.4362, 1.4462

  • Hybride aus Bau- und Edelstahl
slide29

Laserträger

Laserträger

Geometrische Möglichkeiten,…

Primär werden Profile mit rechtwinkelig zueinander angeordneten Materialstreifen verschweißt.

Der Schweißprozess bedingt das lichtdichte zusammenstellen der Materialien, da ohne Zusatzwerkstoff beide miteinander verschweißt werden.

Schneidet man die Materialien unter einem Winkel an und bekommt diese lichtdicht zusammengestellt, so sind grundsätzlich auch Profile mit Anstellwinkeln abseits der 90° möglich.

Beenden

slide30

Laserträger

Laserträger

Abmessungen

Breite B : 30 mm - 320 mm

Höhe H : 40 mm - 1.000 mm

Länge L : 100 mm - 15.000 mm

Materialdicke S : 3 mm - 40 mm

Durchgeschweißt bis : 20 mm

Lasernahtansicht (ca.) : 2 mm breit (bei L nachbearbeitet)

Außenradien (ca.) : 0,5 mm

Werkstoffe : Baustahl & Edelstahl

Beenden

slide31

Laserträger

Laserträger

Abmessungen geschlossener Profile

Breite : 30 mm - 500 mm

Höhe : 50 mm - 1.000 mm

Länge : 100 mm - 15.000 mm

Materialdicke : 3 mm - 40 mm

Durchgeschweißt bis : 10 mm

Lasernahtansicht (ca.) : Naht außen nicht sichtbar

Außenradien (ca.) : 0,5 mm

Werkstoffe : Baustahl & Edelstahl

Beenden

slide32

Laserträger

Laserträger

Beenden

  • Schwere Winkel
slide33

Laserträger

Laserträger

Beenden

  • Träger in genormten Abmessungen
slide34

Laserträger

Laserträger

Beenden

  • Winkel- Profile in genormten Abmessungen
slide35

Laserträger

Laserträger

Beenden

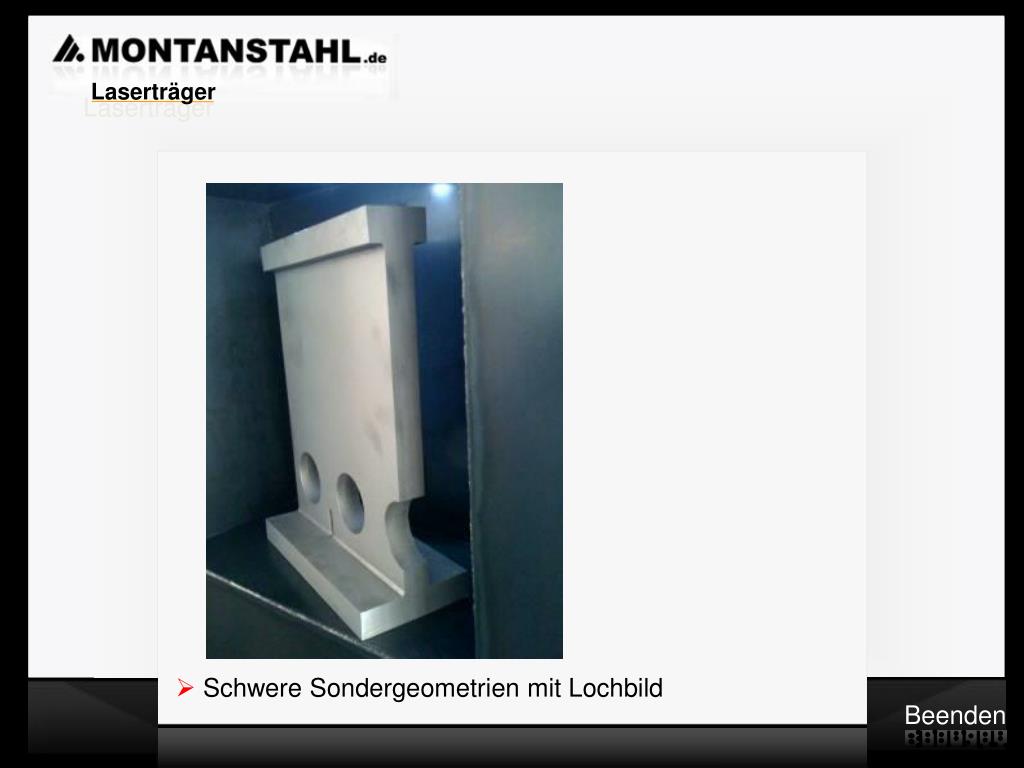

  • Schwere Sondergeometrien mit Lochbild

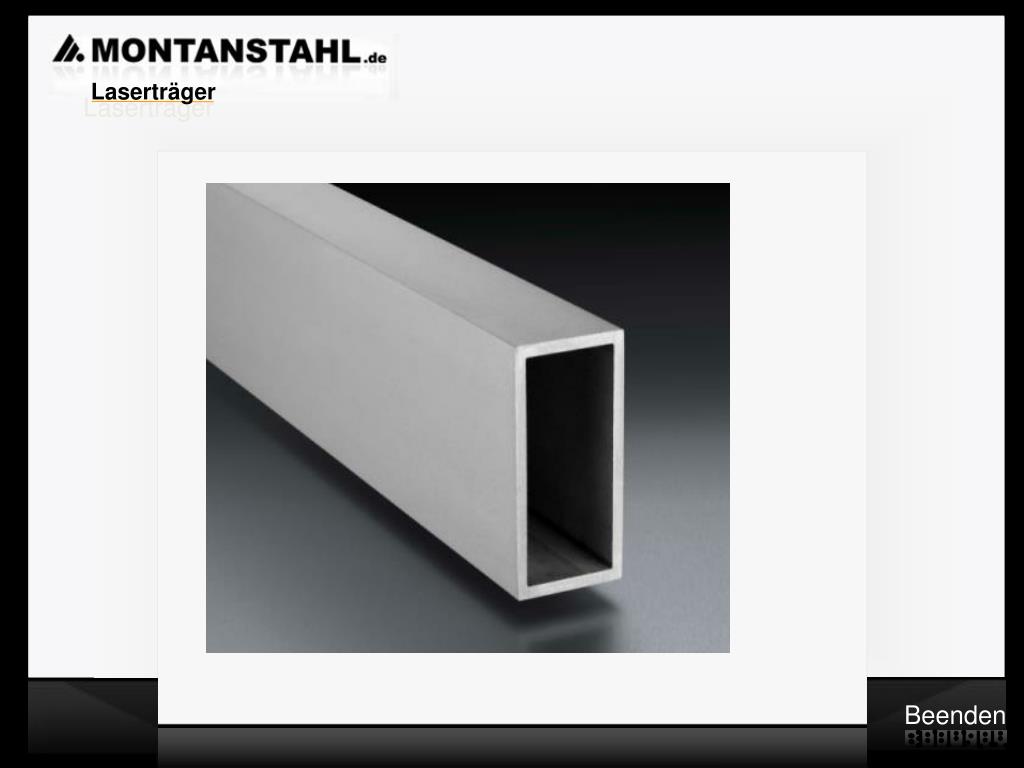

slide36

Laserträger

Laserträger

Beenden

slide37

Laserträger

Laserträger

Beenden

slide38

Laserträger

Laserträger

Beenden

slide39

Laserträger

Laserträger

Beenden

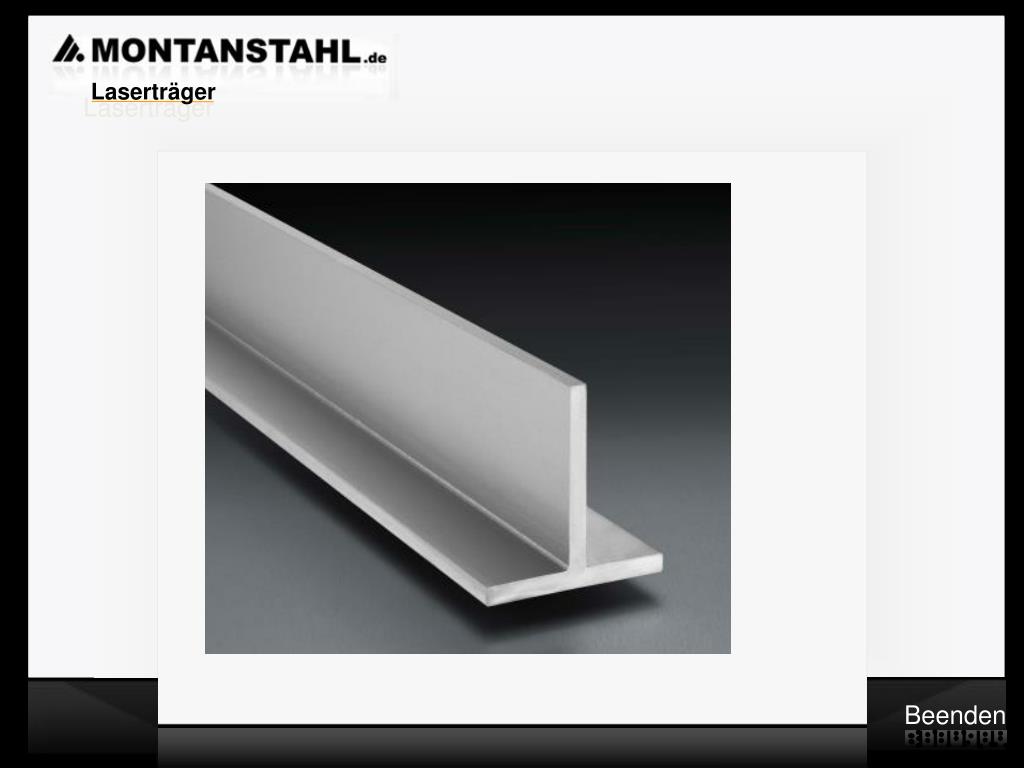

slide40

Laserträger

Laserträger

Beenden

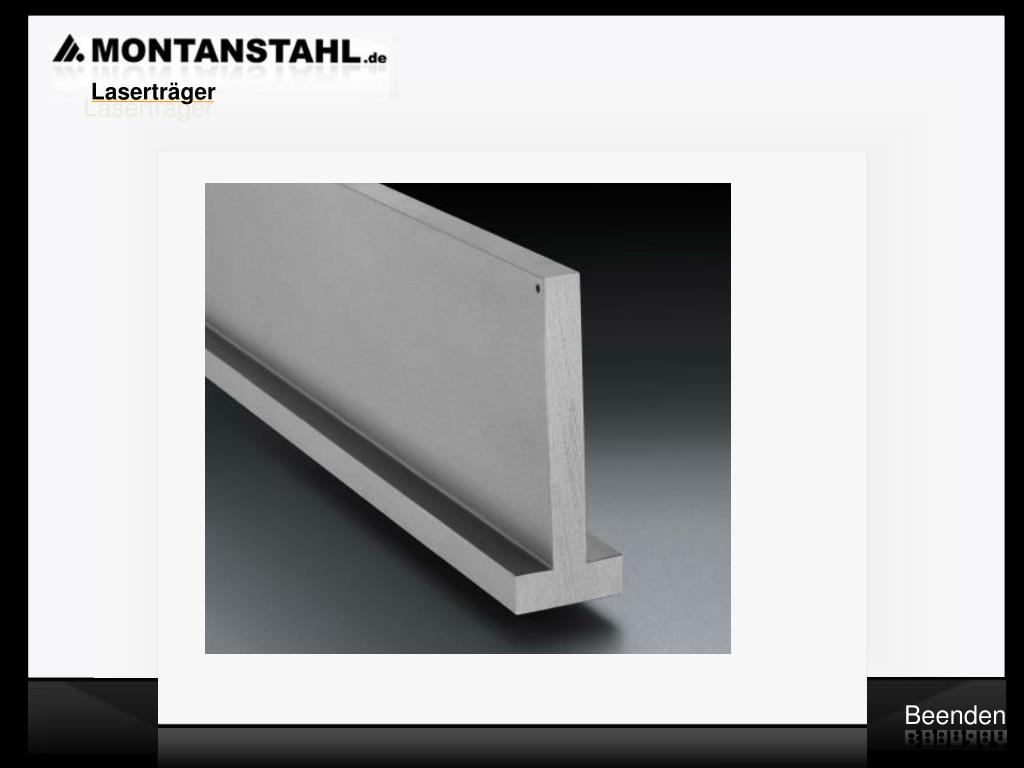

slide41

Laserträger

Laserträger

Beenden

slide42

Laserträger

Laserträger

Beenden

  • Kreuzprofile
slide43

Laserträger

Laserträger

Beenden

  • Kastenprofil mit eingerückten Stegen
slide44

Laserträger

Laserträger

Beenden

  • Bau- oder Edelstahlprofile mit gleichmäßiger Oberfläche
slide45

Laserträger

Laserträger

Beenden

  • Verschweißen von Bau- und Edelstahl zu einem Profil
slide46

Laserträger

Laserträger

Beenden

  • Hybridprofile aus Bau- und Edelstahl kombiniert
slide47

Laserträger

Laserträger

Beenden

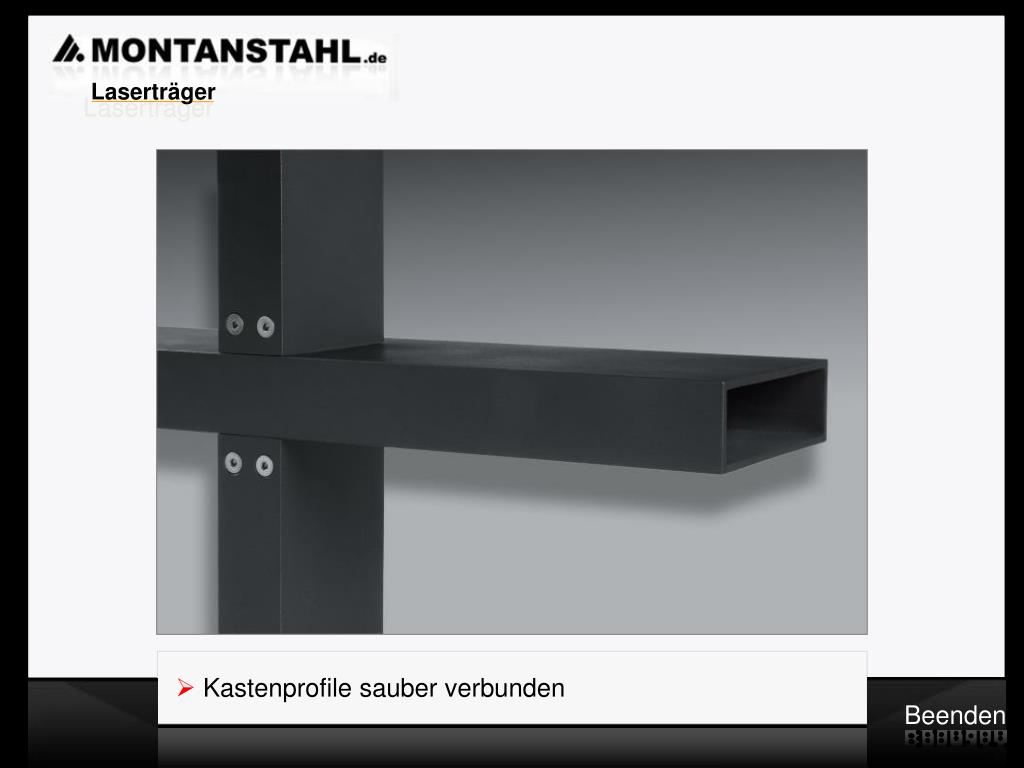

  • Kastenprofile sauber verbunden
slide48

Laserträger

Laserträger

Beenden

slide49

Laserträger

Laserträger

Beenden

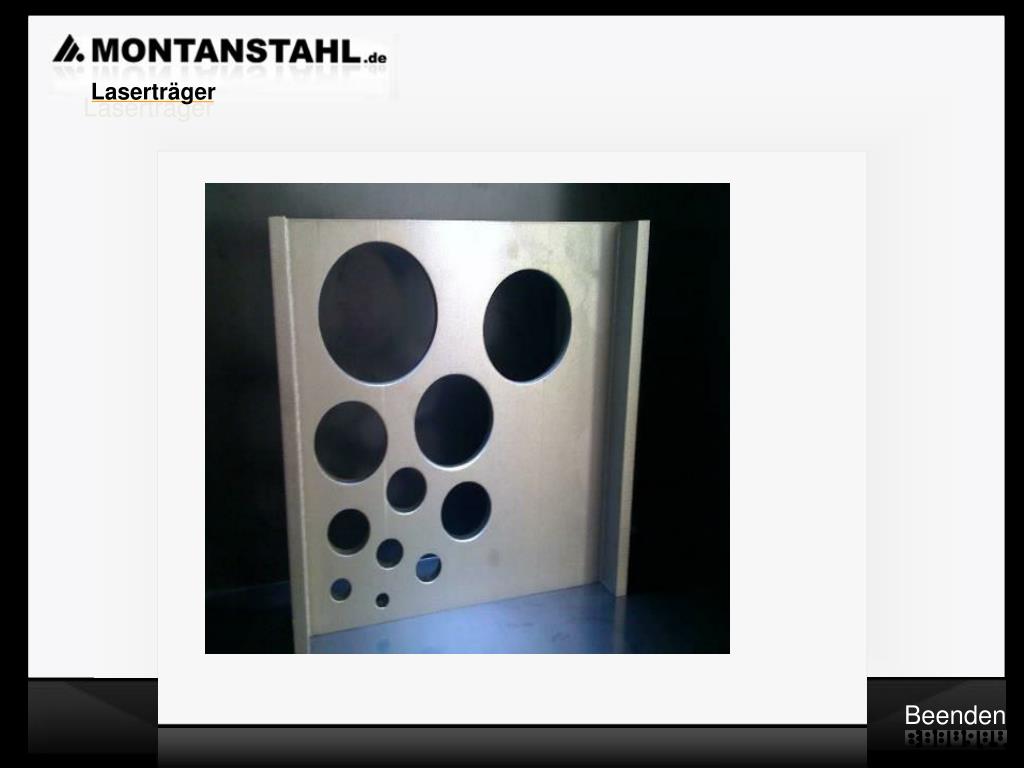

  • Träger mit gestalterischen Elementen im Steg oder Gurt
slide50

Laserträger

Laserträger

Beenden

slide51

Laserträger

Laserträger

Beenden

slide52

Laserträger

Laserträger

Beenden

slide53

Laserträger

Laserträger

Beenden

  • Zulassung & Nachweise:
  • Bauzulassung nach DIN 18800-7
  • Ü-Zeichen
  • Zeugniss: 3.1
slide54

Laserträger

Laserträger

Beenden

  • Zulassung nach Druckgeräterichtlinie 97/23/EG
slide55

Laserträger

Laserträger

Beenden

  • Bescheinigung nach DIN 18 800-7 / Klasse E
