  1. Sepam serii 10 Prostota Załączniki Niezawodność Cena

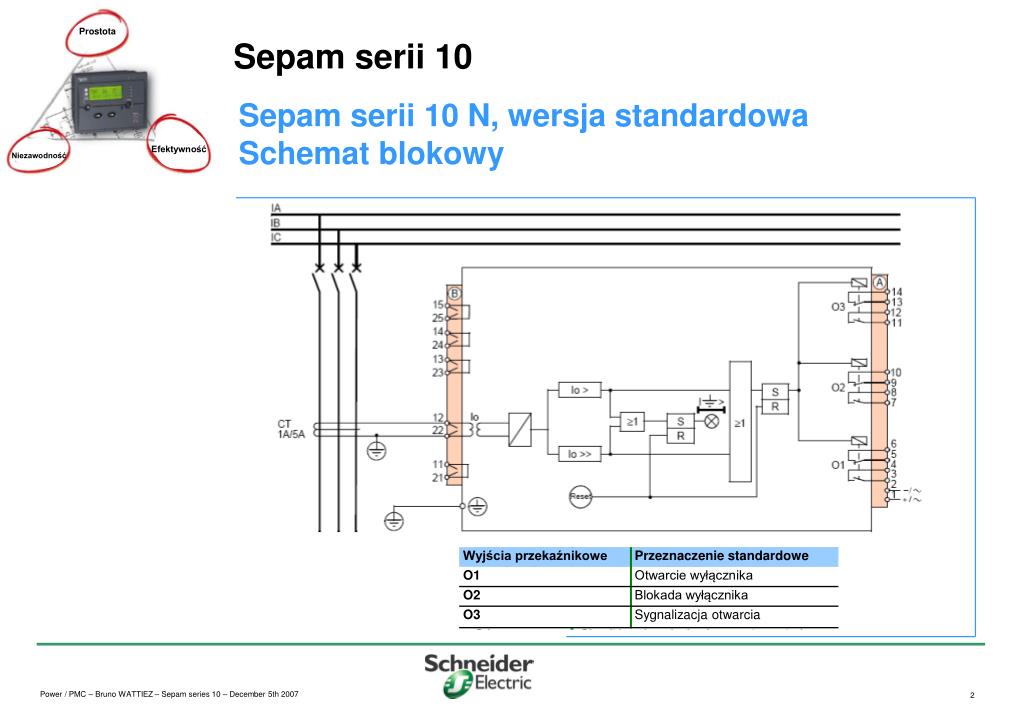

  2. Prostota Sepam serii 10 Efektywność Niezawodność Sepam serii 10 N, wersja standardowa Schemat blokowy

  3. Prostota Sepam serii 10 Sepam serii 10 N, wersja personalizowana Schemat blokowy Efektywność Niezawodność

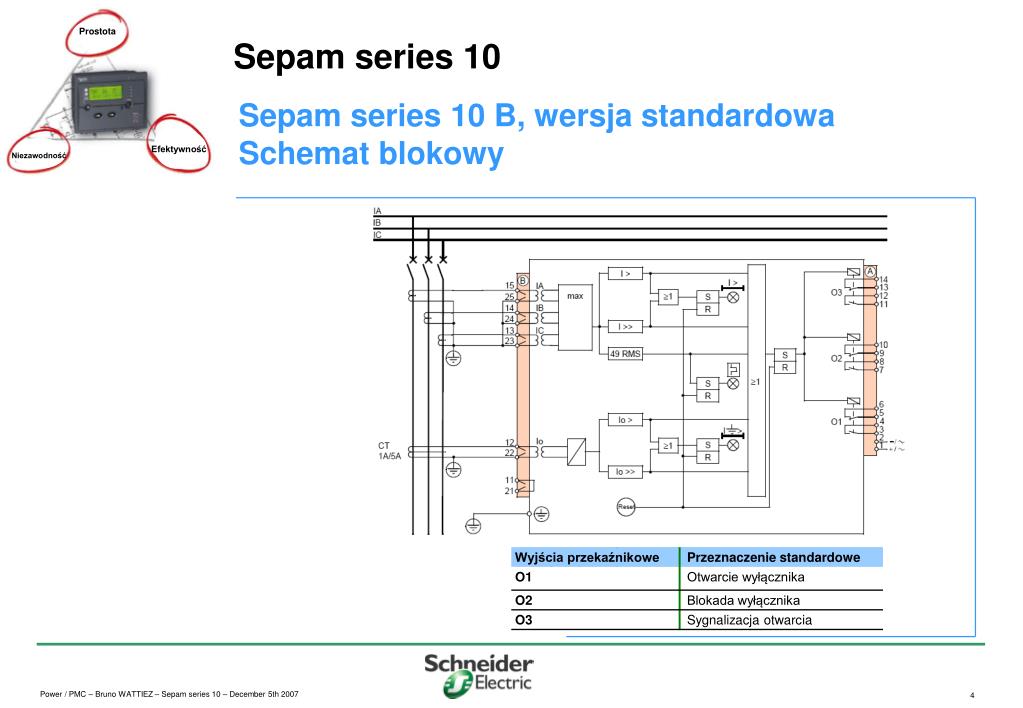

  4. Prostota Sepam series 10 Sepam series 10 B,wersja standardowa Schemat blokowy Efektywność Niezawodność

  5. Prostota Sepam serii 10 Sepam series 10 B, wersja personalizowana Schemat blokowy Efektywność Niezawodność

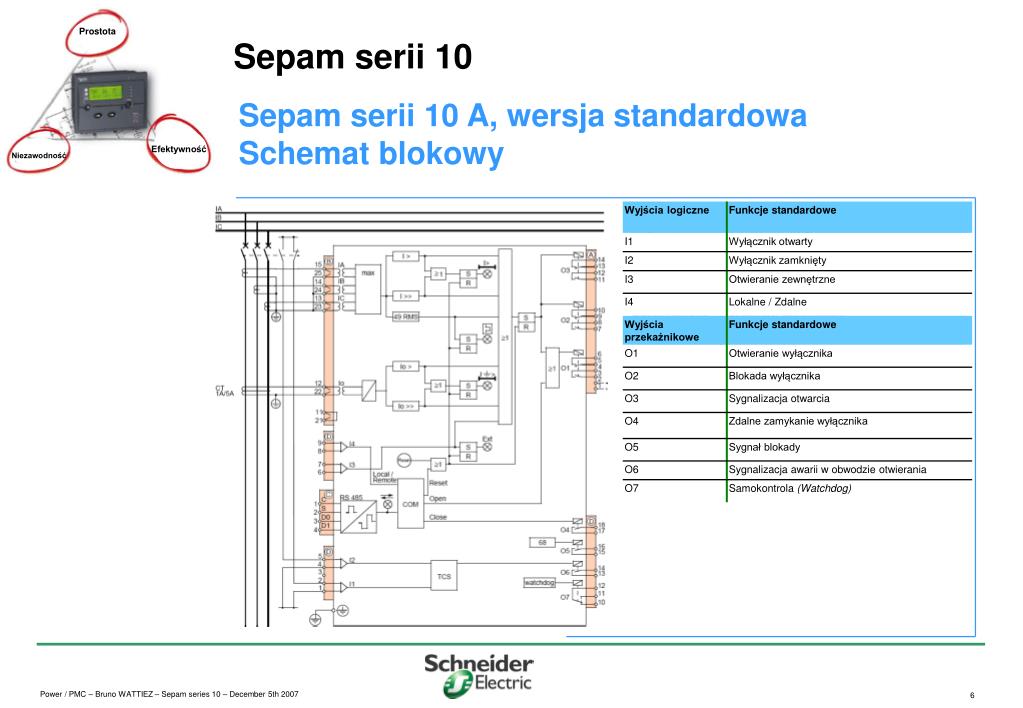

  6. Prostota Sepam serii 10 Sepam serii 10 A, wersja standardowa Schemat blokowy Efektywność Niezawodność

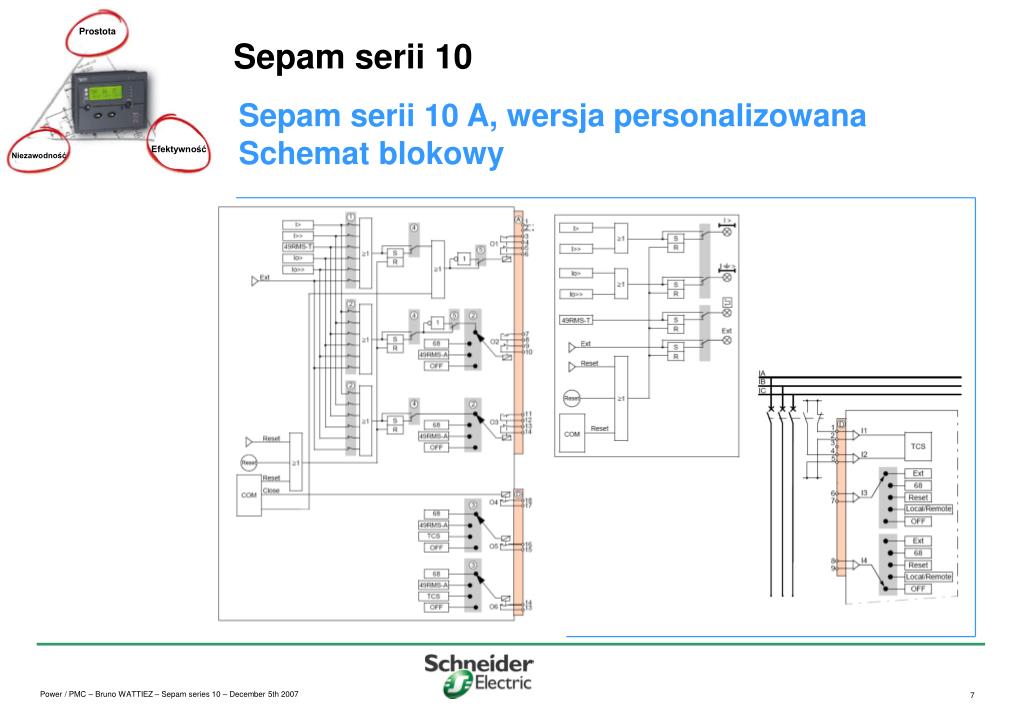

  7. Prostota Sepam serii 10 Sepam serii 10 A, wersja personalizowana Schemat blokowy Efektywność Niezawodność

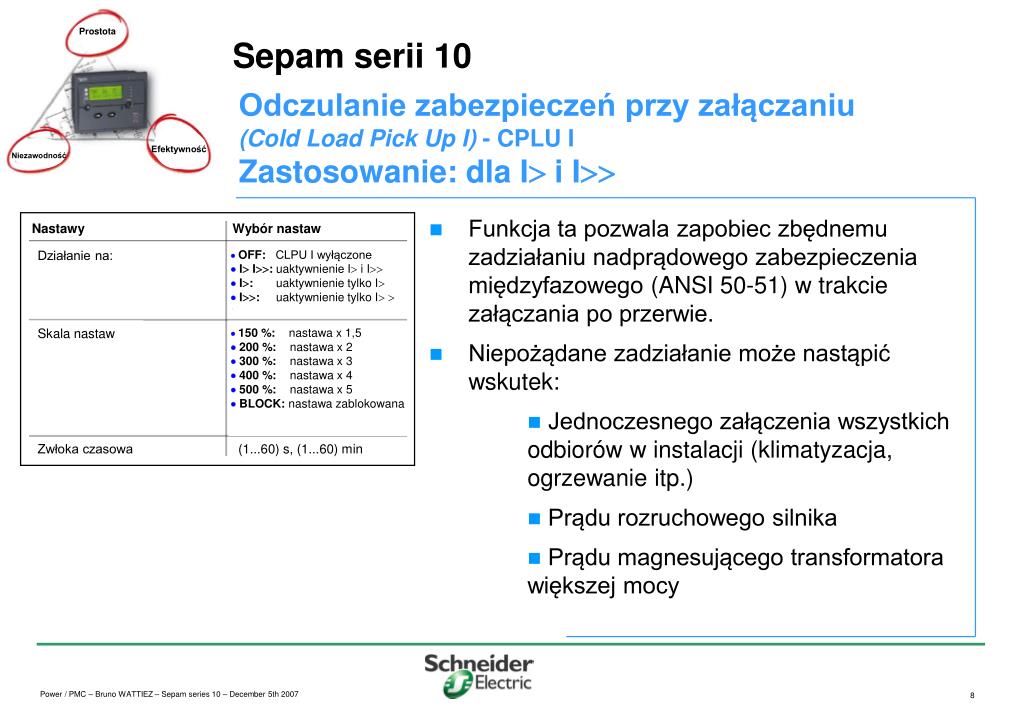

  8. Prostota Sepam serii 10 Odczulanie zabezpieczeń przy załączaniu (Cold Load Pick Up I)- CPLU I Zastosowanie: dla I i I Efektywność Niezawodność • Funkcja ta pozwala zapobiec zbędnemu zadziałaniu nadprądowego zabezpieczenia międzyfazowego (ANSI 50-51) w trakcie załączania po przerwie. • Niepożądane zadziałanie może nastąpić wskutek: • Jednoczesnego załączenia wszystkich odbiorów w instalacji (klimatyzacja, ogrzewanie itp.) • Prądu rozruchowego silnika • Prądu magnesującego transformatora większej mocy Nastawy Wybór nastaw Działanie Działanie na: OFF: CLPU I wyłączone I I: uaktywnienie I i I I: uaktywnienie tylko I I: uaktywnienie tylko I  Skala nastaw Skala nastaw 150 %: nastawa x 1,5  200 %: nastawa x 2 300 %: nastawa x 3  400 %: nastawa x 4  500 %: nastawa x 5  BLOCK: nastawa zablokowana Zwłoka czasowa (1...60) s, (1...60) min

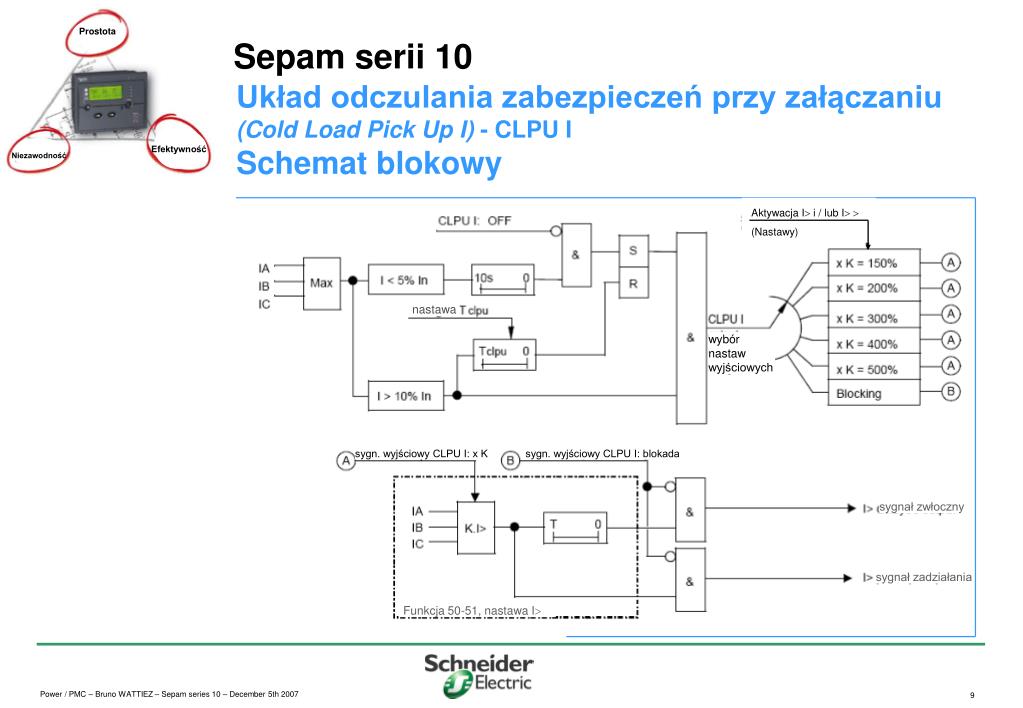

  9. Prostota Sepam serii 10 Układ odczulania zabezpieczeń przy załączaniu (Cold Load Pick Up I)- CLPU I Schemat blokowy Efektywność Niezawodność Aktywacja I i / lub I  (Nastawy) Aktywacja I i / lub I  (Nastawy) Nastawa nastawa wybór nastaw wyjściowych sygn. wyjściowy CLPU I: x K sygn. wyjściowy CLPU I: blokada sygnał zwłoczny sygnał zadziałania Funkcja 50-51, nastawa I

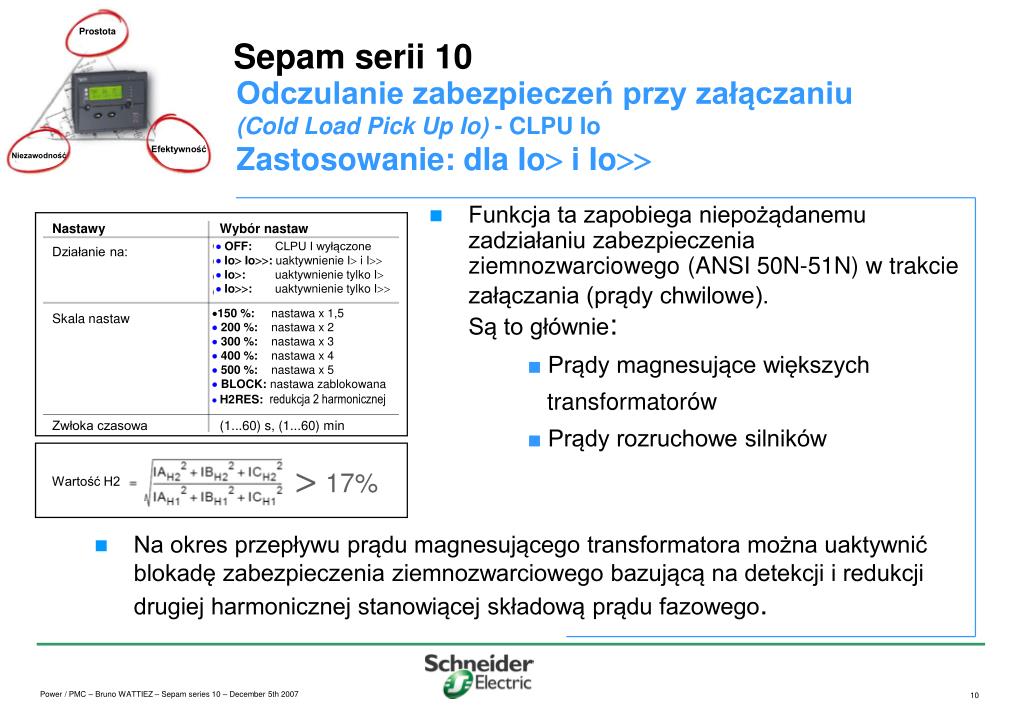

  10. > 17% Prostota Sepam serii 10 Odczulanie zabezpieczeń przy załączaniu (Cold Load Pick Up Io)- CLPU Io Zastosowanie: dla Io i Io Efektywność Niezawodność • Funkcja ta zapobiega niepożądanemu zadziałaniu zabezpieczenia ziemnozwarciowego (ANSI 50N-51N) w trakcie załączania (prądy chwilowe). Są to głównie: ■ Prądy magnesujące większych transformatorów ■ Prądy rozruchowe silników Nastawy Wybór nastaw Działanie na: OFF: CLPU I wyłączone Io Io: uaktywnienie I i I Io: uaktywnienie tylko I Io: uaktywnienie tylko I Skala nastaw • 150 %: nastawa x 1,5  200 %: nastawa x 2 300 %: nastawa x 3  400 %: nastawa x 4  500 %: nastawa x 5  BLOCK: nastawa zablokowana  H2RES: redukcja 2 harmonicznej Zwłoka czasowa (1...60) s, (1...60) min Wartość H2 • Na okres przepływu prądu magnesującego transformatora można uaktywnić blokadę zabezpieczenia ziemnozwarciowego bazującą na detekcji i redukcji drugiej harmonicznej stanowiącej składową prądu fazowego.

  11. Prostota Sepam serii 10 Układ odczulania zabezpieczeń przy załączaniu (Cold Load Pick Up Io)- CLPU Io Schemat blokowy Efektywność Niezawodność Aktywacja Io i / lub I  (Nastawy) Nastawa wybór nastaw na wyjściu wybór nastaw na wyjściu wybór nastaw wyjściowych ■ Sygn. wyjściowy CLPU Io x K Sygn. wyjściowy CLPU Io: blokada Sygn. wyjściowy CLPU Io: blokada sygnał zwłoczny sygnał zadziałania Funkcja 50N-51N, nastawa Io

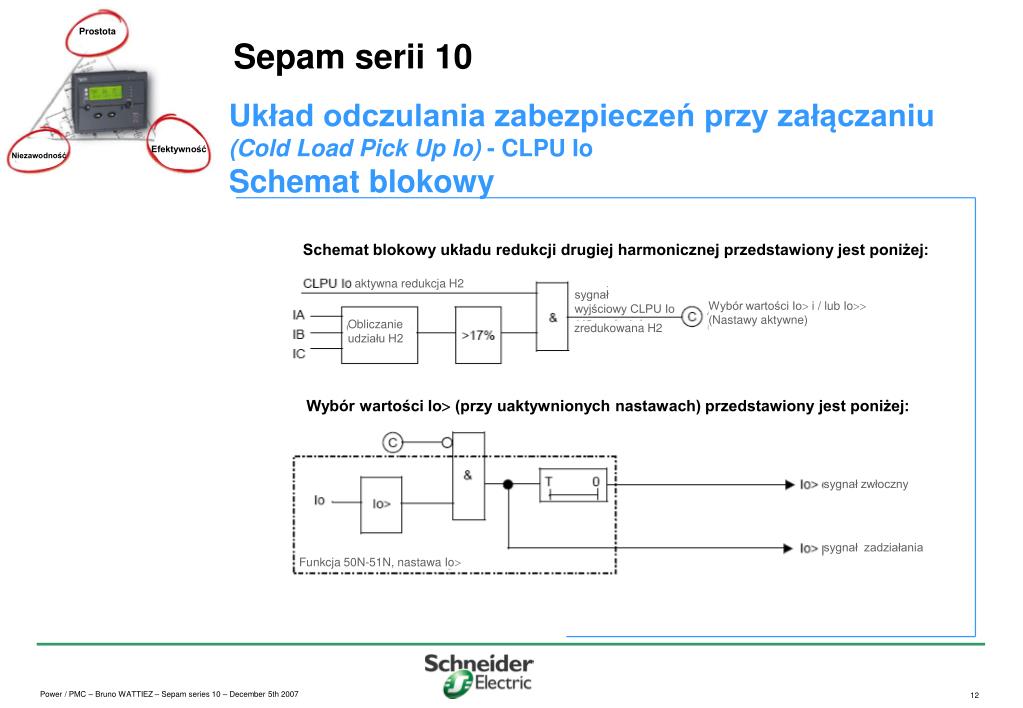

  12. Prostota Sepam serii 10 Układ odczulania zabezpieczeń przy załączaniu (Cold Load Pick Up Io)- CLPU Io Schemat blokowy Efektywność Niezawodność Schemat blokowy układu redukcji drugiej harmonicznej przedstawiony jest poniżej: aktywna redukcja H2 sygnał wyjściowy CLPU Io sygnał wyjściowy CLPU Io Wybór wartości Io i / lub Io (Nastawy aktywne) Obliczanie udziału H2 zredukowana H2 Wybór wartości Io (przy uaktywnionych nastawach) przedstawiony jest poniżej: sygnał zwłoczny sygnał zadziałania Funkcja 50N-51N, nastawa Io

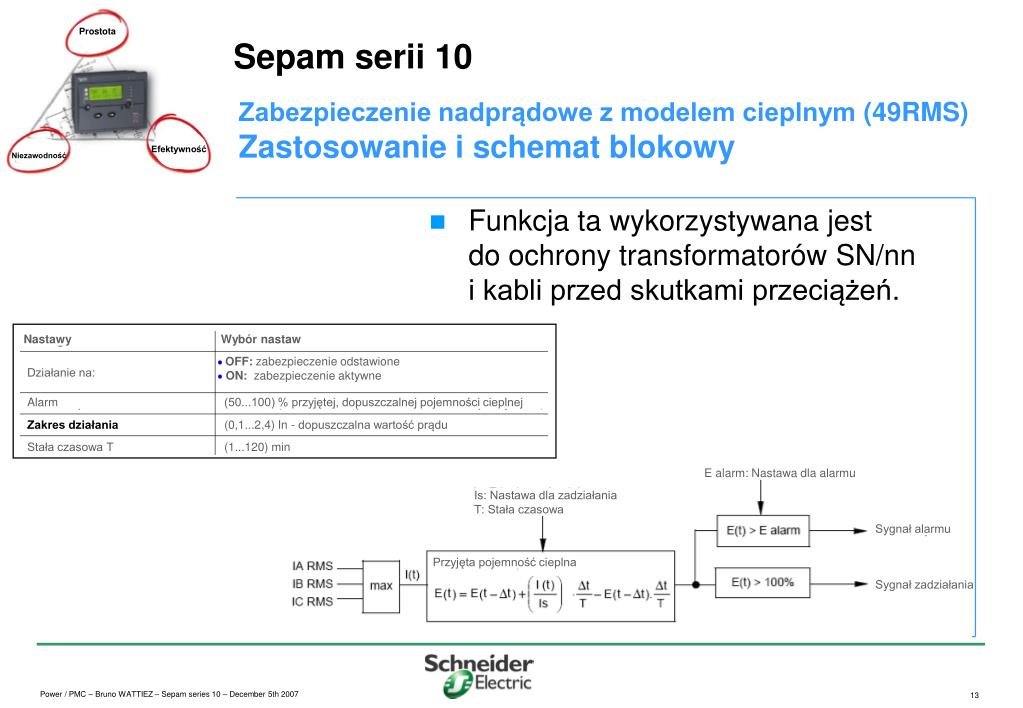

  13. Prostota Sepam serii 10 Zabezpieczenie nadprądowe z modelem cieplnym (49RMS) Zastosowanie i schemat blokowy Efektywność Niezawodność • Funkcja ta wykorzystywana jest do ochrony transformatorów SN/nn i kabli przed skutkami przeciążeń. Nastawy Wybór nastaw OFF:zabezpieczenie odstawione ON: zabezpieczenie aktywne Działanie na: Alarm (50...100) % przyjętej, dopuszczalnej pojemności cieplnej Zakres działania (0,1...2,4) In - dopuszczalna wartość prądu Stała czasowa T (1...120) min E alarm: Nastawa dla alarmu E alarm: Nastawa dla alarmu Is: Nastawa dla zadziałania T: Stała czasowa Sygnał alarmu Przyjęta pojemność cieplna Sygnał zadziałania
