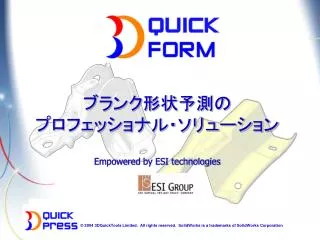

  1. ブランク形状予測のプロフェッショナル・ソリューションEmpowered by ESI technologies

  2. 背景 • 3DQuickPressはダイ設計ソリューションです。最初のリリースは2003年5月でした。 • 3Dメタル成形CADの分野には、ハイエンドからローエンド入門的製品まで多数が参入しました。 • 3DQuickPressは高い統合環境でのブランク予測ソリューションを必要としました。最終的には3DQuickPressとシームレスに統合され、ダイ設計の自動化に繋がるものを目指しています。

  3. マーケット状況

  4. 容易なパーツ

  5. 困難なパーツ

  6. 3DQuickFormがソリューションを提供します! • ESI technologies とSolidWorksのシームレスな統合環境 • 深絞りパーツ • 複雑な部分領域 • 迅速 • SolidWorksと統合

  7. 特徴 • 3DQuickForm • イニシャル・ブランク形状予測 • 板厚変化レポート • 固定エッジ/固定フェース • ストレス/ストレイン分布 • 結果はSolidWorks図形と関連 • 3DQuickForm Advancedはスタンピング・フランジングのシミュレーションを加える予定 • イニシャル・フラット/曲面ブランク • ブランク・ホルダ定義 • 絞りビード、対称形平面をサポート • マルチプル・ステップ
