Presentation Transcript


  1. Modular Unit-0604其他类型拱桥计算特点

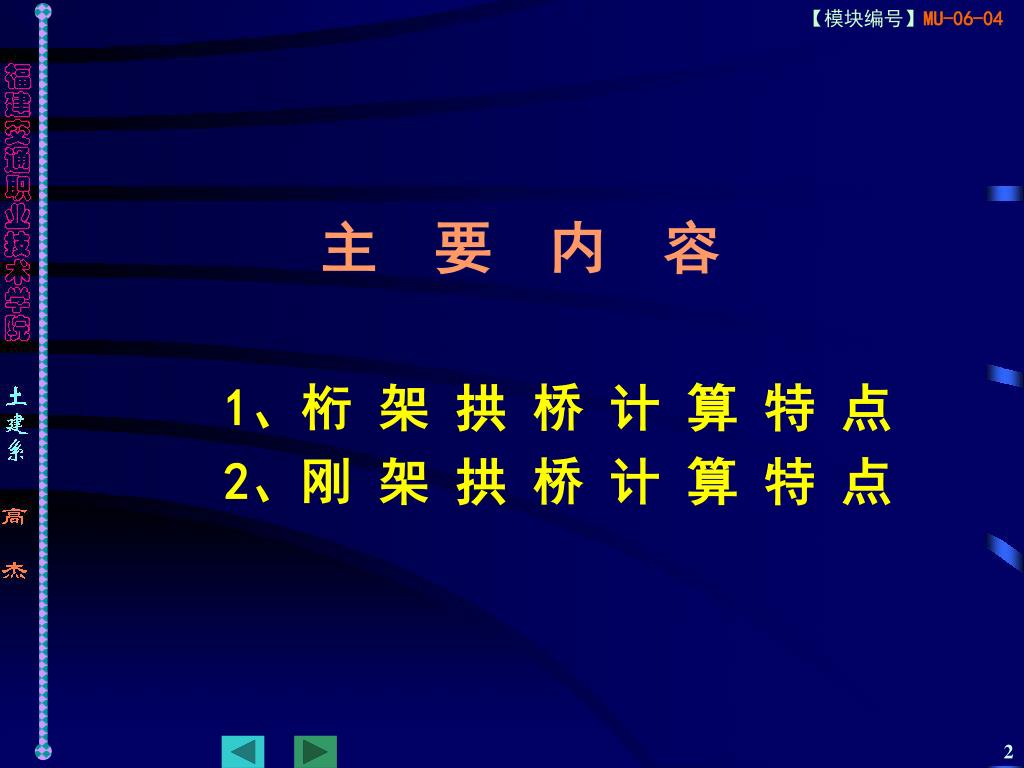

  2. 主 要 内 容 1、桁 架 拱 桥 计 算 特 点 2、刚 架 拱 桥 计 算 特 点

  3. 1、桁架拱桥的计算特点 1-1、桁架拱桥的受力特点 ◎拱形桁架部分的各杆件主要承受轴向力,与普通桁架类似; • ~实腹段部分承受轴向力和弯矩,与拱圈的受力类似; ◎桥架部分的上弦杆,除承受轴向压力外,还直接承受节间运营荷载所产生的弯矩。

  4. 1-2、桁架拱桥的计算图式 1)拱片整体作用较强,可简化为平面桁架; 2)桁架拱片与墩台的连接可看作铰接; 3)各节点杆件看作刚结,利用有限元计算;也可看作铰接;

  5. 1-2、计算图式(续) 4)整体结构,活载的横向分布采用偏心受压法计算,计算上弦杆局部荷载作用下的受弯时,采用杠杆法; 5)下弦杆中,以靠近拱脚的第一根下弦杆控制设计,考虑结点次弯矩影响,适当提高设计轴向力;

  6. 1-3、内力计算要点 1-3-1、恒载内力 • ◎恒载包括桁架拱片、横向联结系和桥面的重量。 • ◎需考虑两种情况: • 恒载由桁架拱片单独承受, • 施工刚完成时 • 只需将桥的自重视为均布荷载。 • 由桁架拱全桥承受; • 运营期间; • 把桥面作为桁架拱片上弦杆和实腹段截面的组成部分。 • 两种情况取最不利的内力作为设计内力。

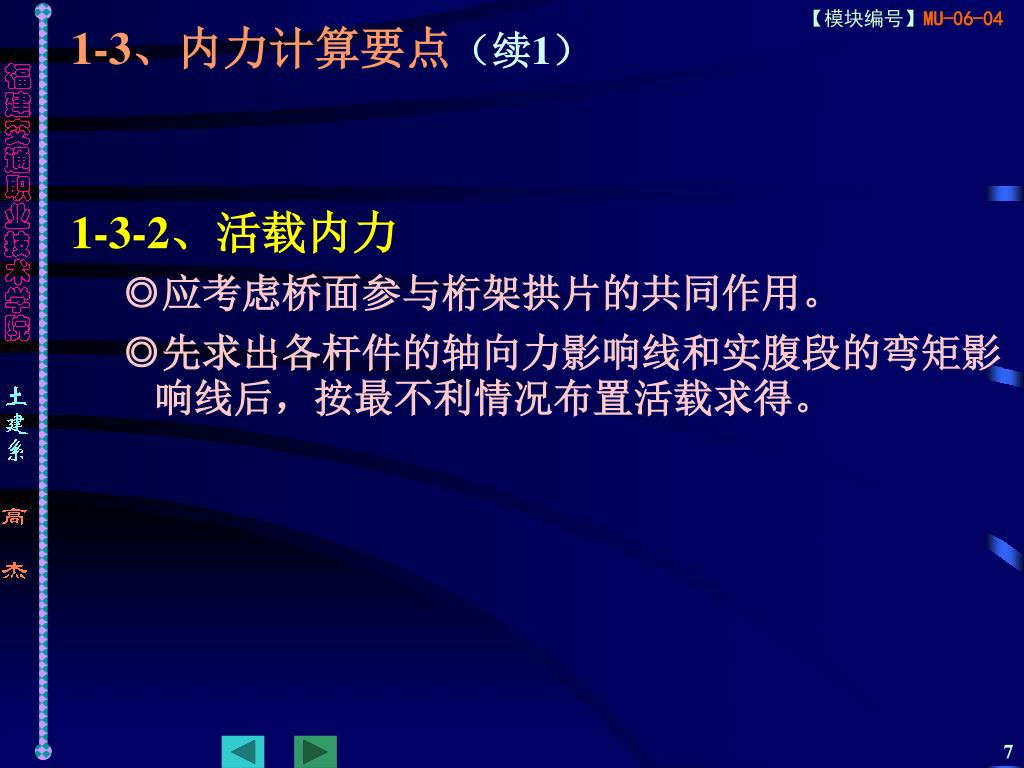

  7. 1-3、内力计算要点(续1) 1-3-2、活载内力 • ◎应考虑桥面参与桁架拱片的共同作用。 • ◎先求出各杆件的轴向力影响线和实腹段的弯矩影响线后,按最不利情况布置活载求得。

  8. 1-3、内力计算要点(续2) 1-3-3、关于横向分布 • ◎桁架拱桥具有明显的横向分布作用; • ◎当计算整体结构的内力时,常用偏心受压法计算横向分布系数; • ◎计算上弦杆在局部荷载作用下的受弯时,常用杠杆法。

  9. 2 、刚架拱桥的计算特点 ◎刚架拱桥除边腹孔梁为受弯构件,其它杆件均为压弯构件; 2-1、计算假定: • 1)恒载时,主、次拱腿均为铰接;活载时为固结; • 2)恒载全部由裸肋承担,并按施工过程叠加内力; • 3)活载及附加内力由裸肋与桥面整体结构承担; • 4)考虑活载的横向分布,按弹性支承连续梁简化法或其他简化法;

  10. 2-2、刚架拱桥的计算图式

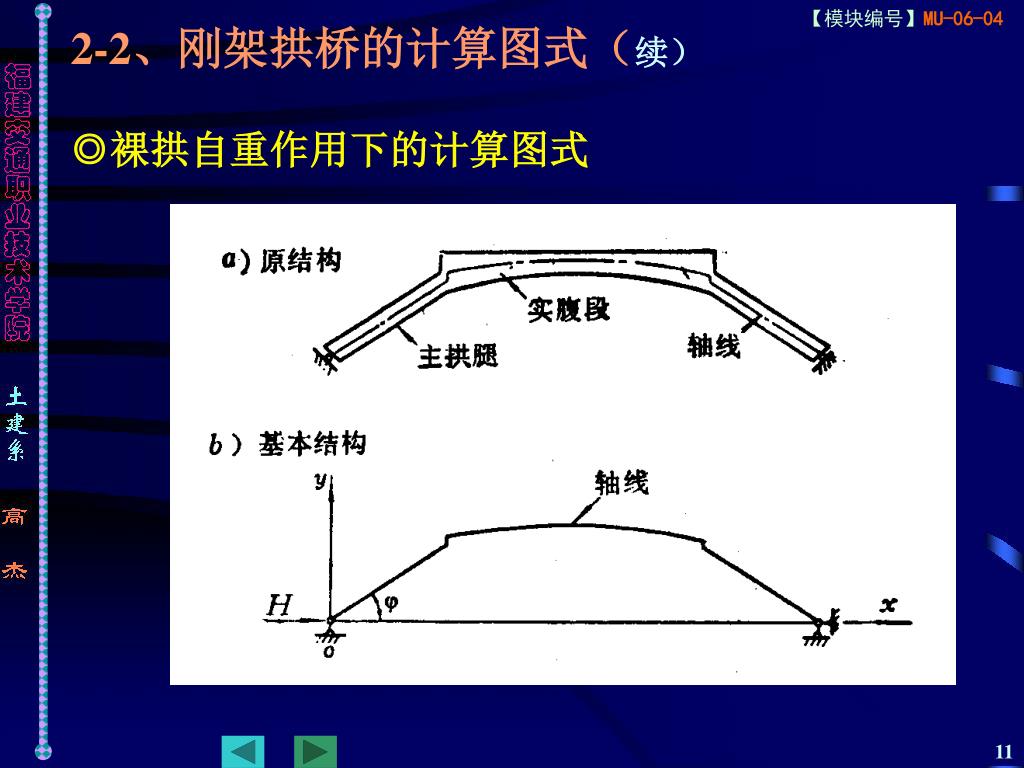

  11. 2-2、刚架拱桥的计算图式(续) ◎裸拱自重作用下的计算图式

  12. 2-3、刚架拱桥的计算特点 ◎因弯矩高峰一般出现在杆件端部,选所有杆件的端殿与拱顶为计算截面; ◎裸肋自重作用下,计算模式为一次超静定的二铰拱; ◎计算活载内力时,应考虑桥面与拱肋的共同作用,设计一根斜撑时,全桥为九次超静定结构; ◎需要进行构件的斜截面、结合面抗剪及稳定性等验算;

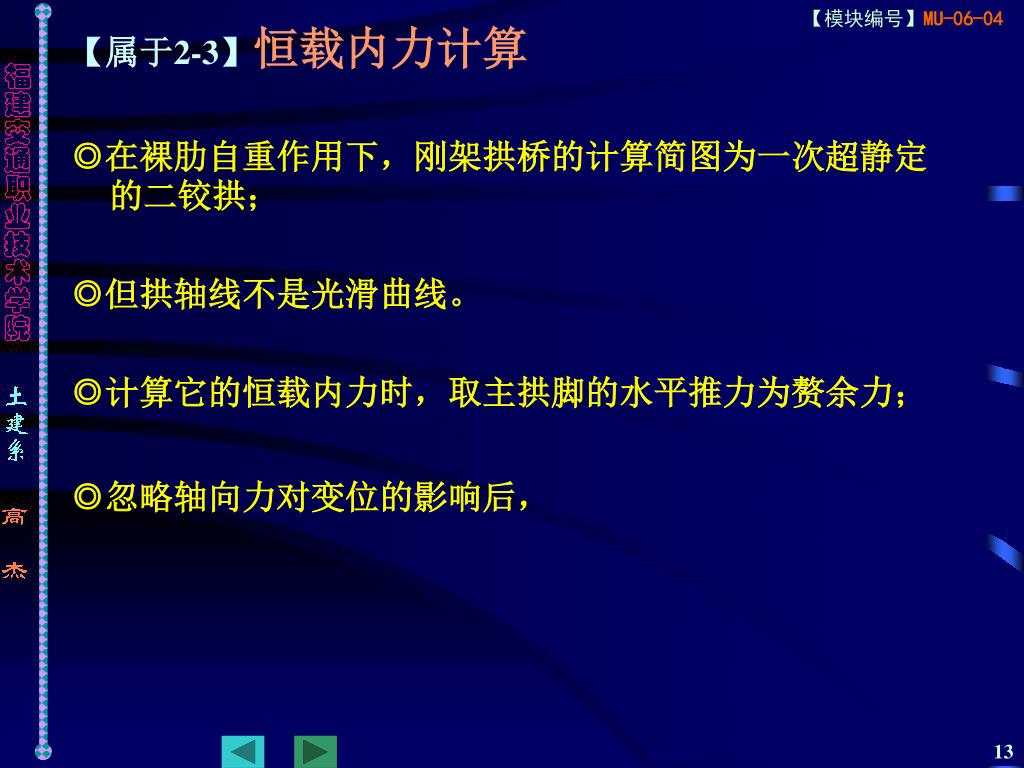

  13. 【属于2-3】恒载内力计算 ◎在裸肋自重作用下,刚架拱桥的计算简图为一次超静定的二铰拱; ◎但拱轴线不是光滑曲线。 ◎计算它的恒载内力时,取主拱脚的水平推力为赘余力; ◎忽略轴向力对变位的影响后,

  14. 【属于2-3】活载内力计算 ◎应考虑桥面与拱肋的共同作用。 ◎内力分析可采用力法或位移法求解; • ~也可采用平面杆系的有限单元法计算; ◎考虑了桥面与拱肋的共同作用,也应考虑活载横向分布影响。
