  1. Použité zdroje a odkazy: AUTOR NEUVEDEN. Harrison Electronics [online]. [cit. 1.2.2014]. Dostupný na WWW: http://www.harrisonelectronics.co.uk/datasheets/bc107-8-9.pdf Všechny materiály převzaté z internetu obsahují odkaz na příslušný zdroj. http://www.zlinskedumy.cz

  2. Zadání Rezistory R1 a R2dodávají do báze proud, který tranzistor potřebuje k životu. Také určují stejnosměrné napětí báze a tím i emitoru proti zemi. Nemohou být moc velké, protože pak by napětí, na kterém mají držet bázi, příliš záviselo na parametrech tranzistoru. R1a R2nemohou být moc malé, protože by kazily vstupní odpor, který zadavatel chce mít co největší. Jako kompromis mezi uvedenými požadavky zvolíme proud přes rezistory R1 a R2jako pětinásobek proudu do báze: IR1R2 = 5* Ib +12V BC109C 560 Elektronické obvody

  3. Řešení Rezistory R1 a R2dodávají do báze proud, který tranzistor potřebuje k životu. Také určují stejnosměrné napětí báze a tím i emitoru proti zemi. Nemohou být moc velké, protože pak by napětí, na kterém mají držet bázi, příliš záviselo na parametrech tranzistoru. R1a R2nemohou být moc malé, protože by kazily vstupní odpor, který zadavatel chce mít co největší. Jako kompromis mezi uvedenými požadavky zvolíme proud přes rezistory R1 a R2jako pětinásobek proudu do báze: IR1R2 = 5* Ib +12V + BC109C 0,7V - 560 Elektronické obvody

  4. Řešení +12V + BC109C 0,7V - 560 Tranzistor BC109C má při kolektorovém proudu 2mA zaručený minimální proudový zesilovací činitel ß (v katalogu asi bude hFE nebo nebo h21e) ß ≥ 420. Z grafu v katalogu (obrázek) zjistíme, že směrem k vyšším proudům (náš proud bude asi 10mA) zesilovací činitel stoupá. Proto hodnotu 420 můžeme bezpečně použít. Elektronické obvody

  5. Řešení Emitor má mít proti zemi přibližně polovinu z 12V, tj. asi 6V. Emitorovým rezistorem Re proto poteče proud Proud kolektoru je prakticky stejný jako proud emitoru. Do báze poteče ß-krát méně než do kolektoru nebo do emitoru: Přes rezistory má téci 5x víc než do báze, tj. IR1R2 = 5 * Ib= 5 * 0,025mA = 0,125mA +12V + BC109C 0,7V - 560 Elektronické obvody

  6. Řešení Celkový odpor rezistorů R1 a R2proto musí být Emitor má být asi na polovině napájecího napětí. Báze bude jen o 0,7V výš. Usadíme-li tedy bázi na polovinu napájecího napětí, vyhovíme zadání o napětí emitoru proti zemi. Zvolíme R1a R2stejné, v hodnotě 47k z normalizované řady. R1= R2= 47k +12V + BC109C 0,7V - 560 Elektronické obvody

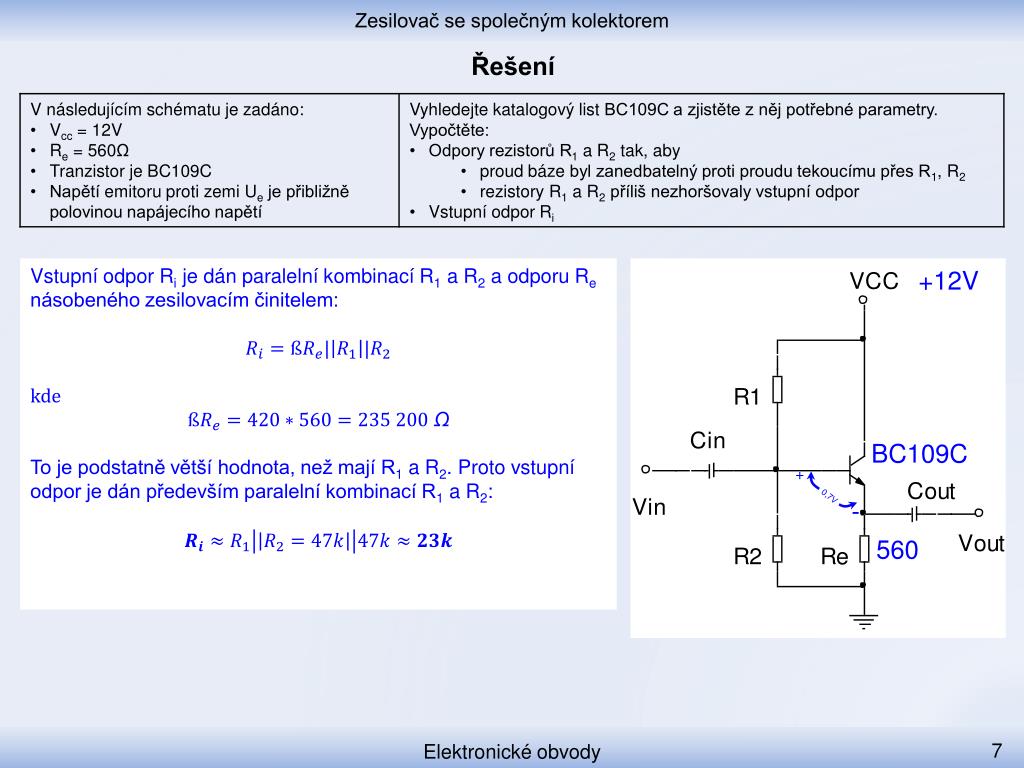

  7. Řešení Vstupní odpor Ri je dán paralelní kombinací R1 a R2a odporu Re násobeného zesilovacím činitelem: kde Ω To je podstatně větší hodnota, než mají R1 a R2. Proto vstupní odpor je dán především paralelní kombinací R1 a R2: +12V + BC109C 0,7V - 560 Elektronické obvody

  8. Řešení Zkontrolujme ještě napětí na emitoru: Ue = Ub – 0,7V = 6V – 0,7V = 5,3V Vzhledem k tomu, že napětí na emitoru mělo být přibližně polovinou napájecího napětí, je hodnota 5,3V vyhovující. Proud emitorem, který jsme na základě původního odhadu počítali 10,7 mA, je ve skutečnosti trochu jiný: Ale vzhledem k tomu, že jsme pak při další práci s tímto proudem stejně používali „odborně střelený“ odhad s jakýmsi pětinásobkem, je rozdíl v hodnotách 10,7 mA a 9,5 mA zanedbatelný. +12V + BC109C 0,7V - 560 Elektronické obvody

  9. Použité zdroje http://www.harrisonelectronics.co.uk/datasheets/bc107-8-9.pdf Elektronické obvody

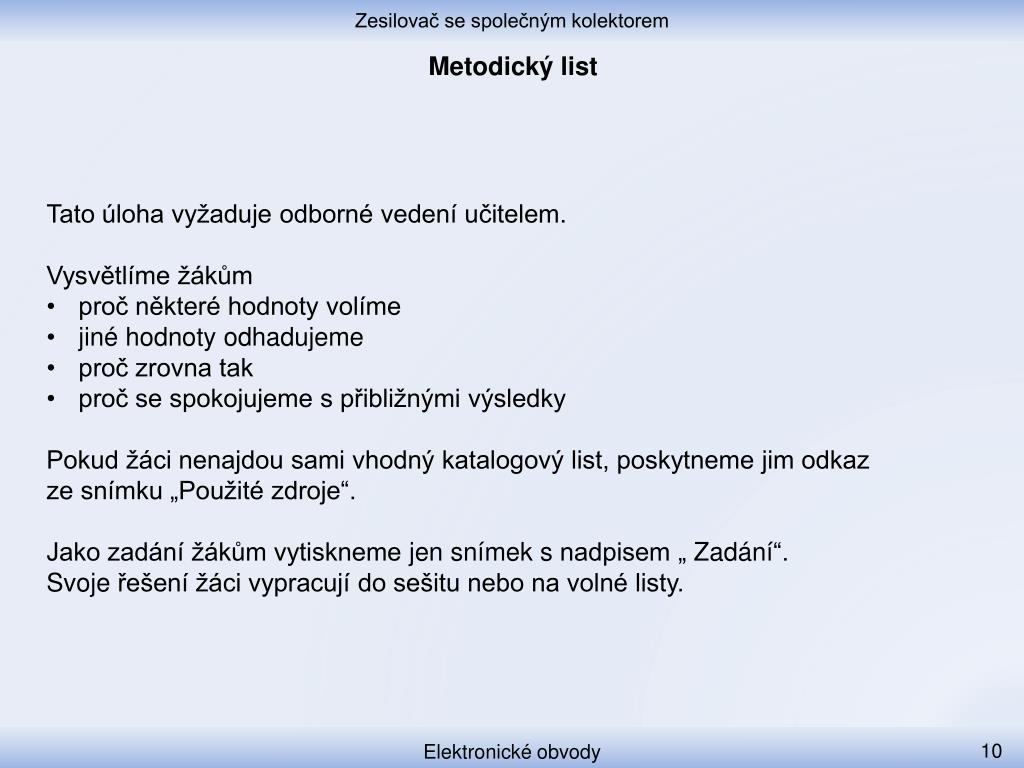

  10. Metodický list • Tato úloha vyžaduje odborné vedení učitelem. • Vysvětlíme žákům • proč některé hodnoty volíme • jiné hodnoty odhadujeme • proč zrovna tak • proč se spokojujeme s přibližnými výsledky • Pokud žáci nenajdou sami vhodný katalogový list, poskytneme jim odkaz • ze snímku „Použité zdroje“. • Jako zadání žákům vytiskneme jen snímek s nadpisem „ Zadání“. • Svoje řešení žáci vypracují do sešitu nebo na volné listy. Elektronické obvody
