RYSUNEK MAP. Ćwiczenie 6 Grunty KATEDRA GEODEZJI SZCZEGÓŁÓWEJ Dr inż.. Elżbieta Lewandowicz. Grunty – podział administracyjny gruntów - GRANICE. państwo, Województwo, Powiat, Gmina, Obręb, Działka kontury klasyfikacyjne w działce. Przykłady linii granicznych. Państwa

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'RYSUNEK MAP' - kirti


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
rysunek map

RYSUNEK MAP

Ćwiczenie 6

Grunty

KATEDRA GEODEZJI SZCZEGÓŁÓWEJ

Dr inż.. Elżbieta Lewandowicz

grunty podzia administracyjny grunt w granice

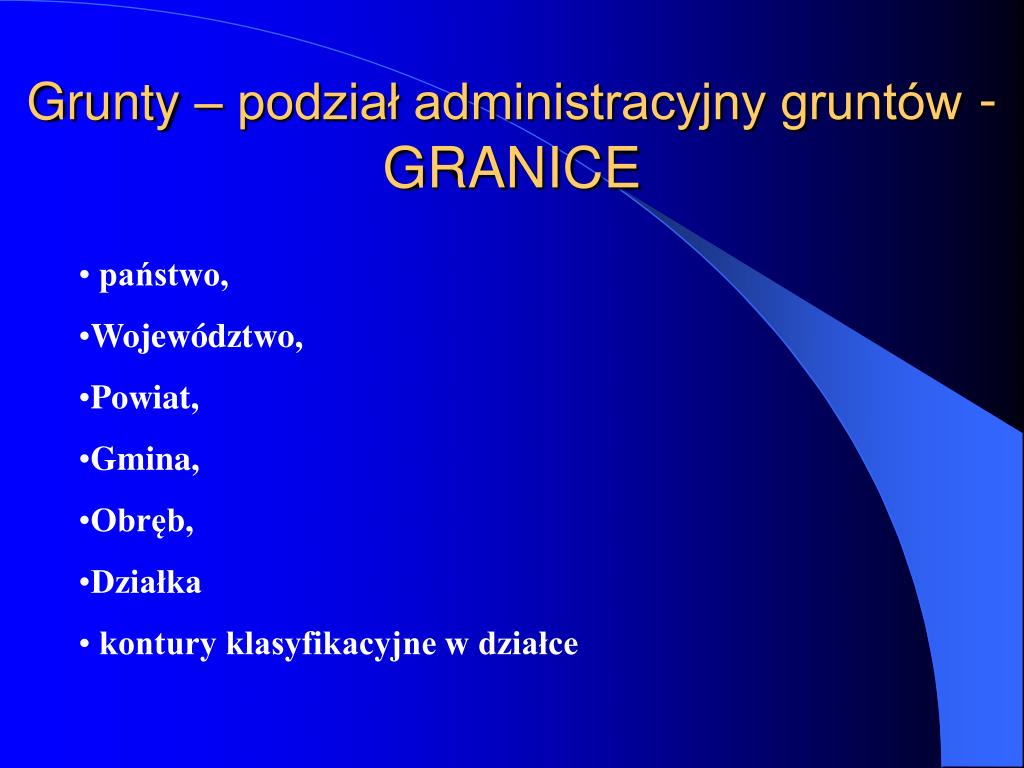

Grunty – podział administracyjny gruntów - GRANICE
  • państwo,
  • Województwo,
  • Powiat,
  • Gmina,
  • Obręb,
  • Działka
  • kontury klasyfikacyjne w działce

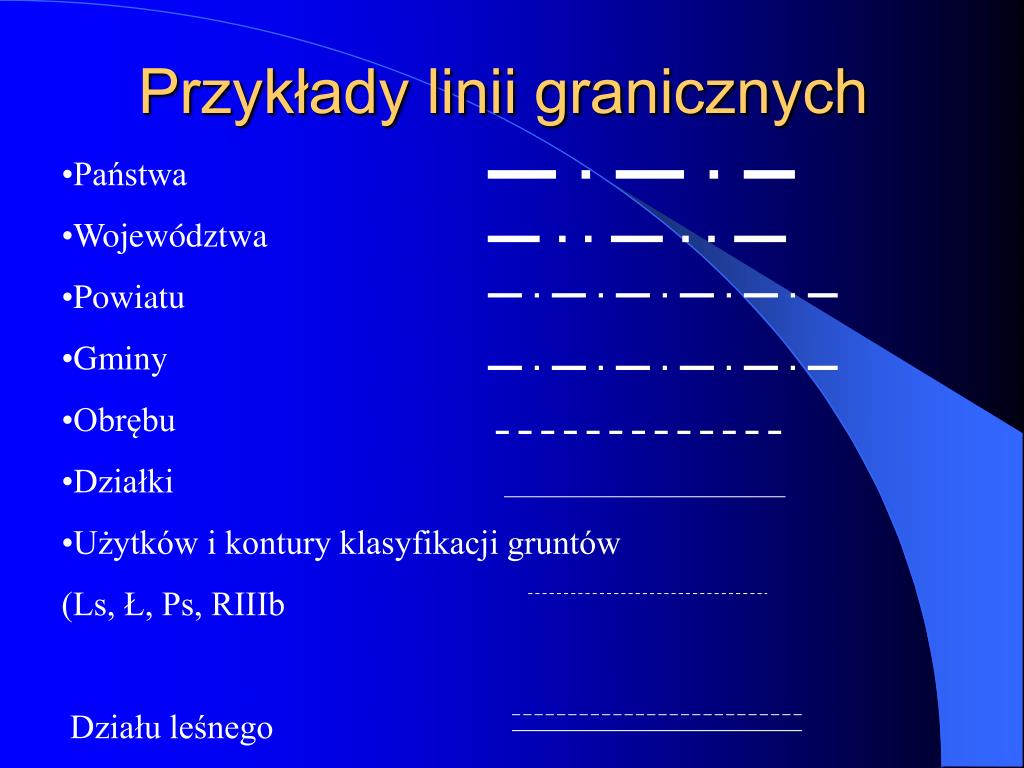

przyk ady linii granicznych
Przykłady linii granicznych
  • Państwa
  • Województwa
  • Powiatu
  • Gminy
  • Obrębu
  • Działki
  • Użytków i kontury klasyfikacji gruntów
  • (Ls, Ł, Ps, RIIIb
  • Działu leśnego

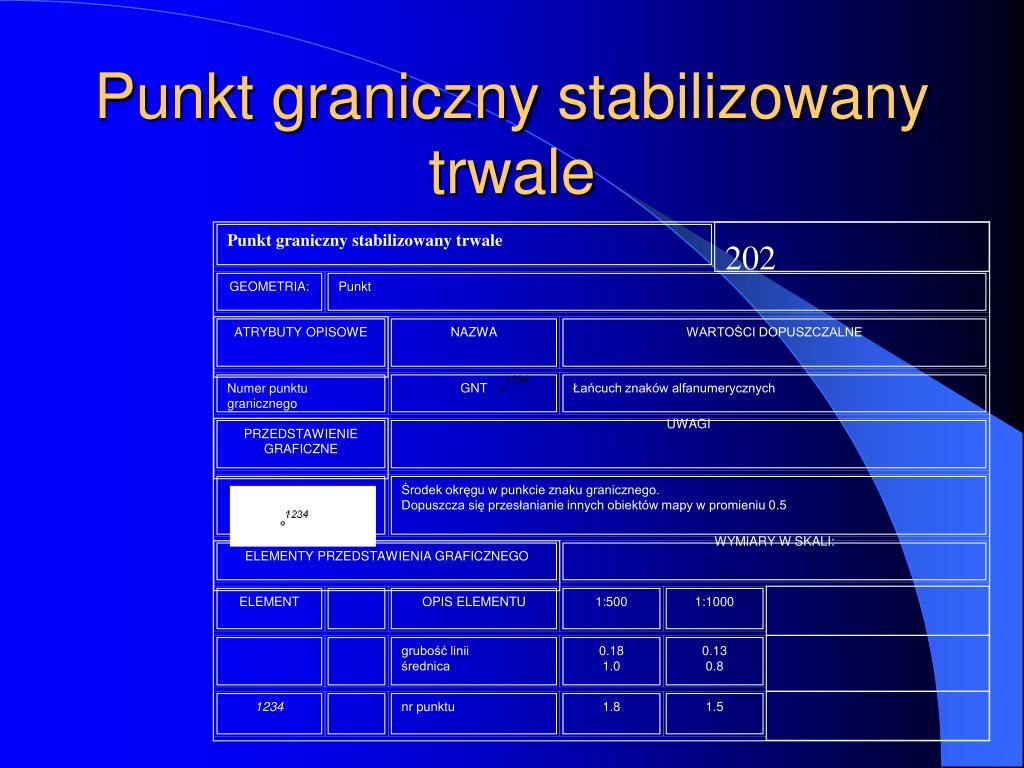

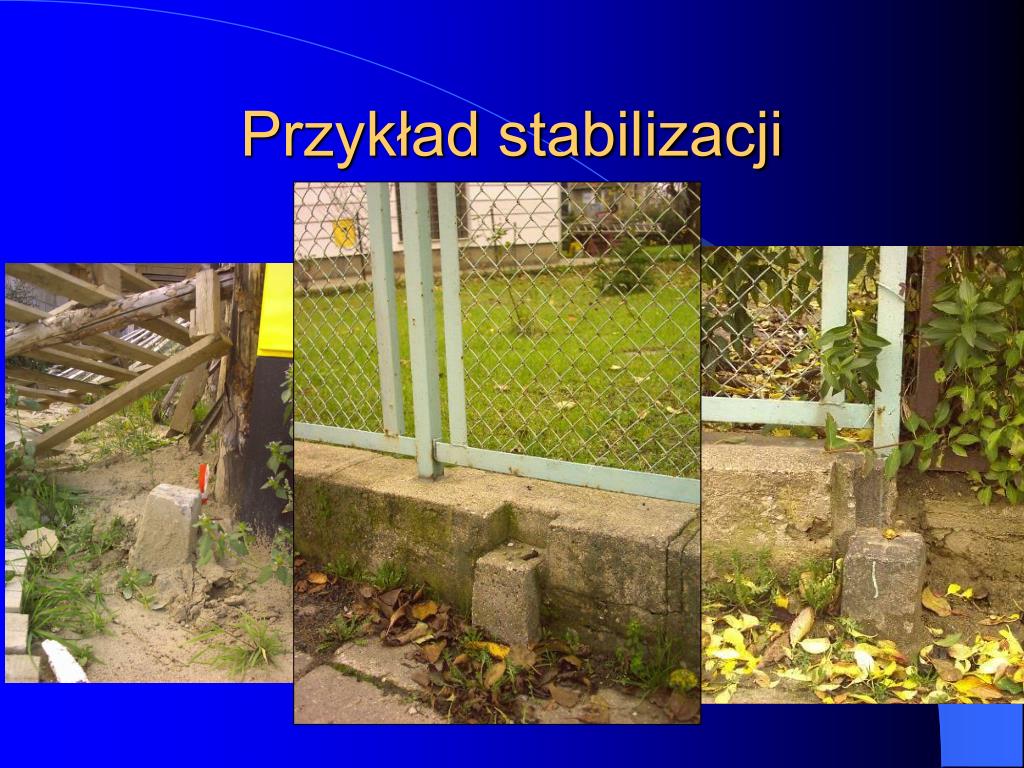

punkt graniczny stabilizowany trwale

202

Punkt graniczny stabilizowany trwale

GEOMETRIA:

Punkt

ATRYBUTY OPISOWE

NAZWA

WARTOŚCI DOPUSZCZALNE

Numer punktu granicznego

GNT

Łańcuch znaków alfanumerycznych

PRZEDSTAWIENIE GRAFICZNE

UWAGI

Środek okręgu w punkcie znaku granicznego.Dopuszcza się przesłanianie innych obiektów mapy w promieniu 0.5

ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO

WYMIARY W SKALI:

ELEMENT

OPIS ELEMENTU

1:500

1:1000

grubość linii

średnica

0.18

1.0

0.13

0.8

1234

nr punktu

1.8

1.5

Punkt graniczny stabilizowany trwale

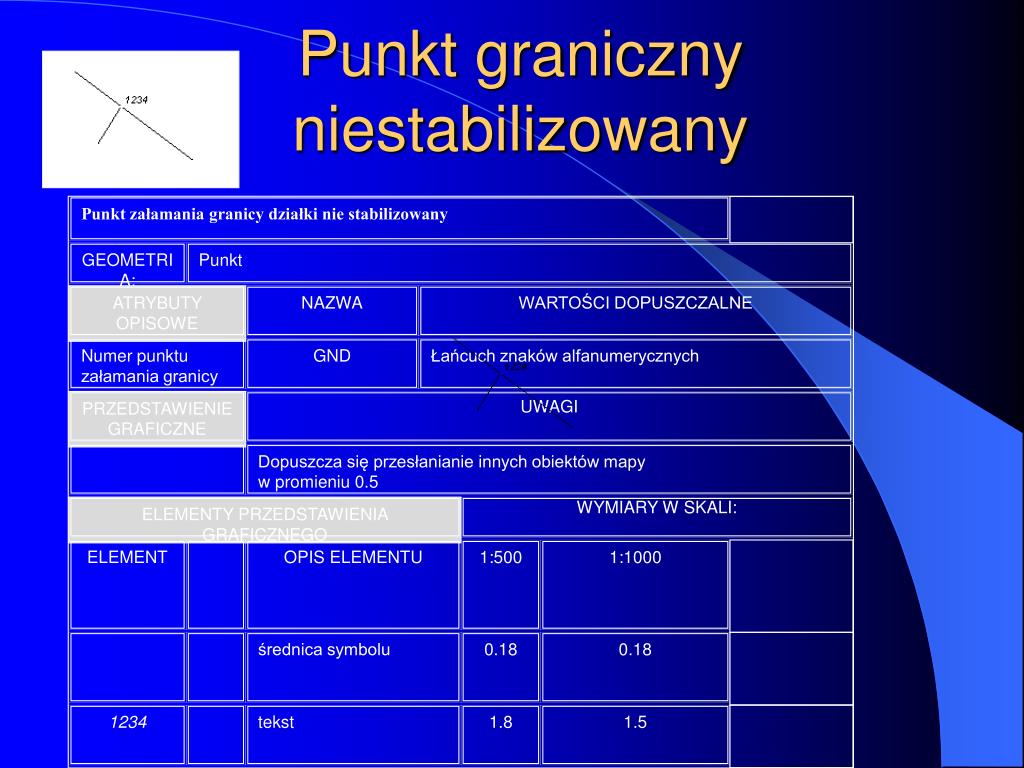

punkt graniczny niestabilizowany

Punkt załamania granicy działki nie stabilizowany

GEOMETRIA:

Punkt

ATRYBUTY OPISOWE

NAZWA

WARTOŚCI DOPUSZCZALNE

Numer punktu załamania granicy

GND

Łańcuch znaków alfanumerycznych

PRZEDSTAWIENIE GRAFICZNE

UWAGI

Dopuszcza się przesłanianie innych obiektów mapyw promieniu 0.5

ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO

WYMIARY W SKALI:

ELEMENT

OPIS ELEMENTU

1:500

1:1000

średnica symbolu

0.18

0.18

1234

tekst

1.8

1.5

Punkt graniczny niestabilizowany

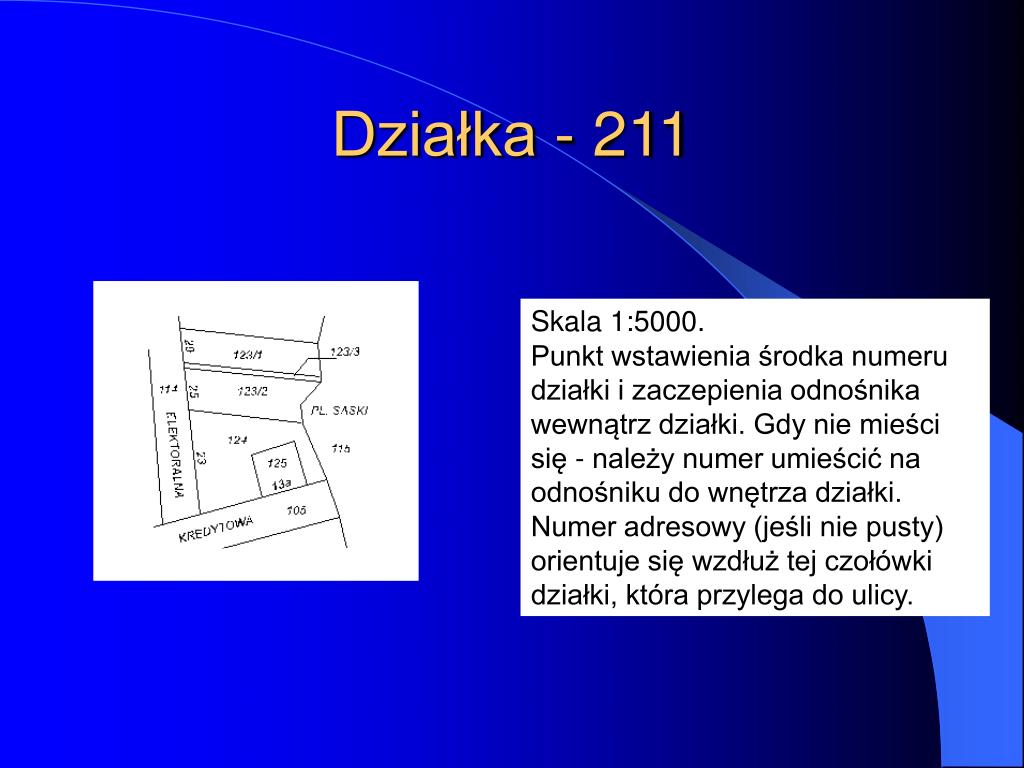

dzia ka 211
Działka - 211

Skala 1:5000.

Punkt wstawienia środka numeru działki i zaczepienia odnośnika wewnątrz działki. Gdy nie mieści się - należy numer umieścić na odnośniku do wnętrza działki.

Numer adresowy (jeśli nie pusty) orientuje się wzdłuż tej czołówki działki, która przylega do ulicy.

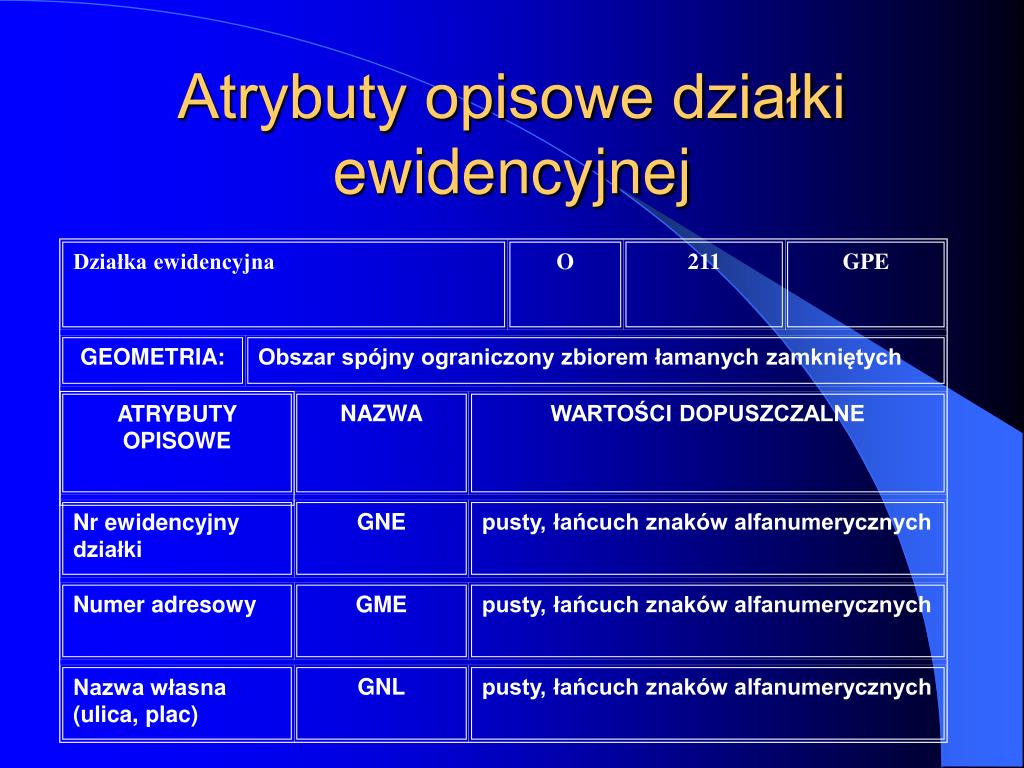

atrybuty opisowe dzia ki ewidencyjnej

Działka ewidencyjna

O

211

GPE

GEOMETRIA:

Obszar spójny ograniczony zbiorem łamanych zamkniętych

ATRYBUTY OPISOWE

NAZWA

WARTOŚCI DOPUSZCZALNE

Nr ewidencyjny działki

GNE

pusty, łańcuch znaków alfanumerycznych

Numer adresowy

GME

pusty, łańcuch znaków alfanumerycznych

Nazwa własna (ulica, plac)

GNL

pusty, łańcuch znaków alfanumerycznych

Atrybuty opisowe działki ewidencyjnej
elementy przedstawienia graficznego

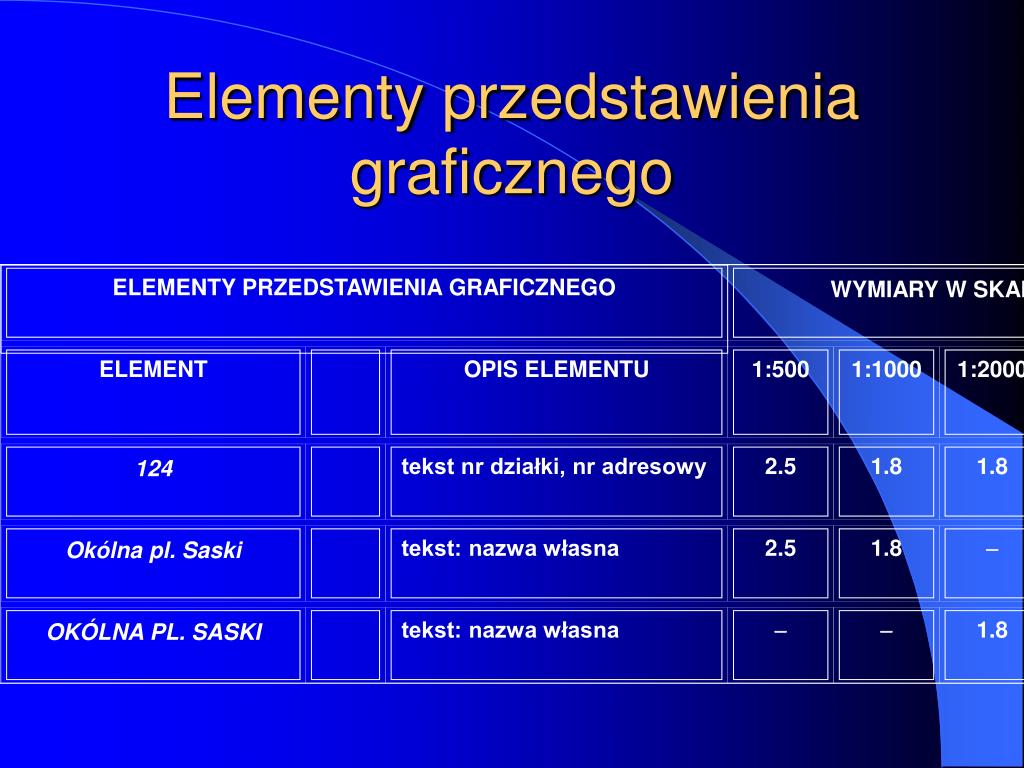

ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO

WYMIARY W SKALI:

ELEMENT

OPIS ELEMENTU

1:500

1:1000

1:2000

1:5000

124

tekst nr działki, nr adresowy

2.5

1.8

1.8

1.5

Okólna pl. Saski

tekst: nazwa własna

2.5

1.8

-

-

OKÓLNA PL. SASKI

tekst: nazwa własna

-

-

1.8

1.5

Elementy przedstawienia graficznego

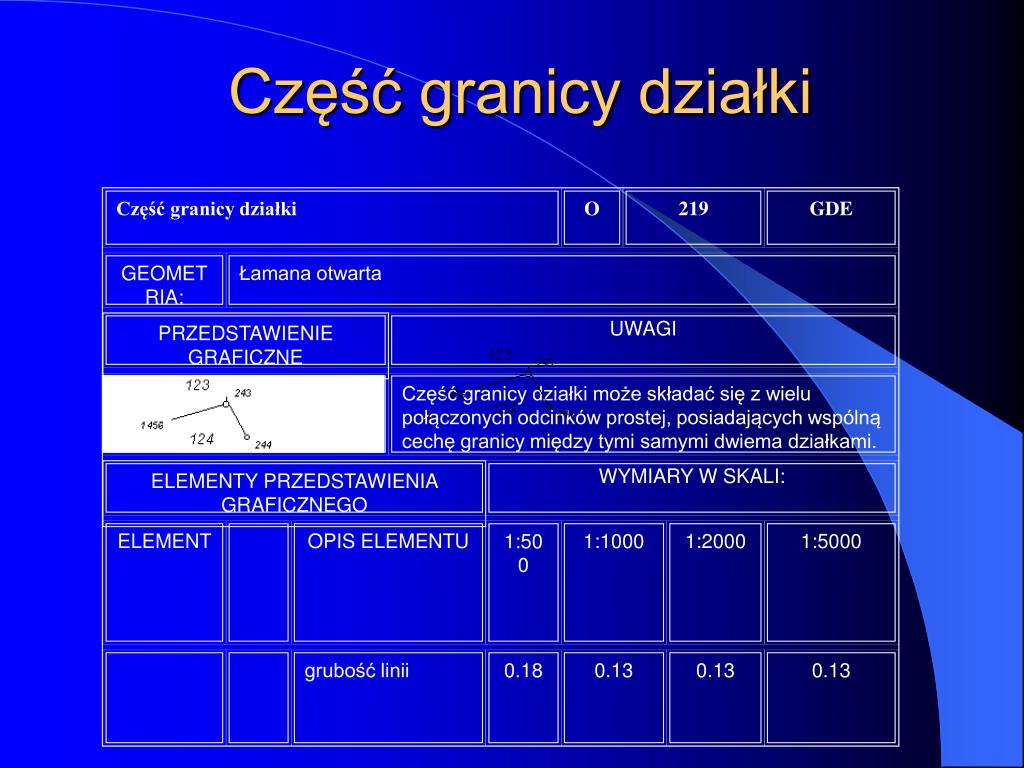

cz granicy dzia ki

Część granicy działki

O

219

GDE

GEOMETRIA:

Łamana otwarta

PRZEDSTAWIENIE GRAFICZNE

UWAGI

Część granicy działki może składać się z wielu połączonych odcinków prostej, posiadających wspólną cechę granicy między tymi samymi dwiema działkami.

ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO

WYMIARY W SKALI:

ELEMENT

OPIS ELEMENTU

1:500

1:1000

1:2000

1:5000

grubość linii

0.18

0.13

0.13

0.13

Część granicy działki

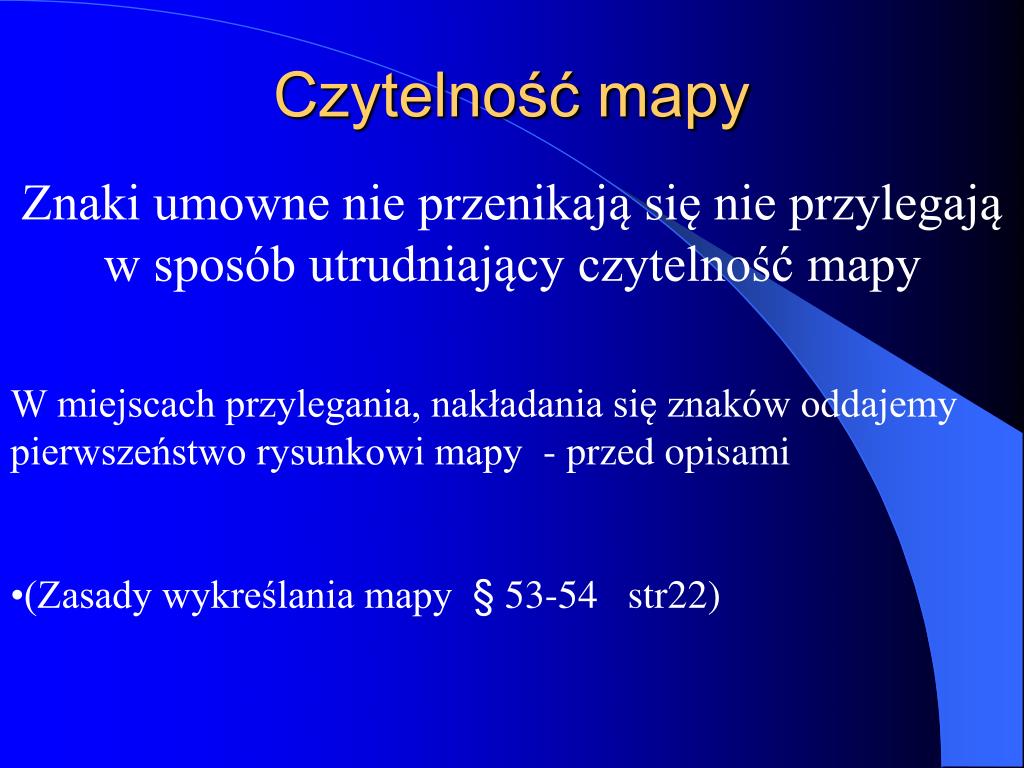

czytelno mapy
Czytelność mapy
  • Znaki umowne nie przenikają się nie przylegają w sposób utrudniający czytelność mapy
  • W miejscach przylegania, nakładania się znaków oddajemy pierwszeństwo rysunkowi mapy - przed opisami
  • (Zasady wykreślania mapy § 53-54 str22)
