  1. Domácnost u Simpsnů Z pohledu elektrické energie Miroslava Dvořáková UČO: 79408

  2. Úvod • Ukažme si plánek patra domu Simpsnů a řekněme si jak by tam mohla vypadat instalace rozvodu elektrické energie. • Na celkovém plánku rozebereme chodbu a schodiště (osvětlení, ovládání osvětlení). • Potom rozebereme teoreticky elektrický rozvod v jednotlivých pokojích. Miroslava Dvořáková UČO: 79408

  3. Plán 1.patro Miroslava Dvořáková UČO: 79408

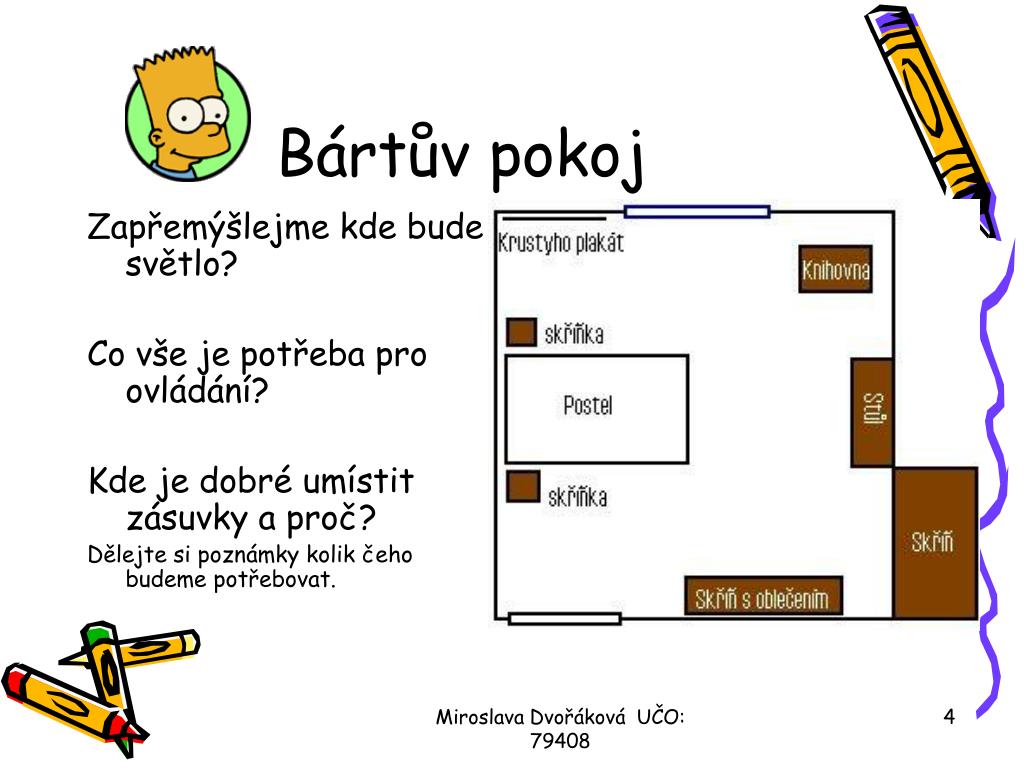

  4. Bártův pokoj Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? Dělejte si poznámky kolik čeho budeme potřebovat. Miroslava Dvořáková UČO: 79408

  5. Lízin pokoj Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? Miroslava Dvořáková UČO: 79408

  6. Maggieín pokoj Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? Miroslava Dvořáková UČO: 79408

  7. Homerva a Mergeina Ložnice Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? Miroslava Dvořáková UČO: 79408

  8. Koupelna Homera a Marge Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? V koupelně je dobré mít odvětrávání. Jak byste ho tu řešili? Miroslava Dvořáková UČO: 79408

  9. Koupelna Zapřemýšlejme kde bude světlo? Co vše je potřeba pro ovládání? Kde je dobré umístit zásuvky a proč? V koupelně je dobré mít odvětrávání. Jak byste ho tu řešili? Miroslava Dvořáková UČO: 79408

  10. Před elektroměrem Domovní přípojka Hlavní domovní skříň Hlavní domovní vedení Za elektroměrem Jednotlivé obvody instalace (světelný obvod, zásuvkový obvod) Vodiče: Holé – lana ALFE venkovní rozvod Izolované – AY, CY (A-liník, C-měď, Y-plast) Kabely – AYKY, CYKY (K – kabel) Šňůry – LYS (pohyblivé přívody, např. žehlička) Sdělovací technika Elektrická instalace Miroslava Dvořáková UČO: 79408

  11. Pojistky: Skládají se – Pojistková hlavice, vymezovací kroužek, základ, patrona. Pojistková hlavice - drátek, písek, terčík Velikosti pojistek: 6A zelená (světelný obvod) 10A červená (zásuvkový obvod) 15A, 16A stříbrná, šedá 20A modrá 25A žlutá 35A černá Jističe: Rozdělení -podle rychlosti vypínání (C, D, B) -podle rychlosti vypínacího proudu IN Velikosti trvalých jističů: Bývají barevně označené páčky. Barevné označení velikosti jističe se shoduje s barevným označením pojistek Jistící zařízení Miroslava Dvořáková UČO: 79408

  12. Topení Akumulační kamna Konvektor Sálové panely Podlahové topení - tepelné kabely - vodní topení Vodní topení pomocí elektrického kotle Klimatizace Přenosná - malá , možnost přenášet z jednoho pokoje do druhého Stabilní -přidělaná ke zdi, nepřenosná. Účinná pro více pokojů. Přeměna tepla pomocí elektrické energie Miroslava Dvořáková UČO: 79408

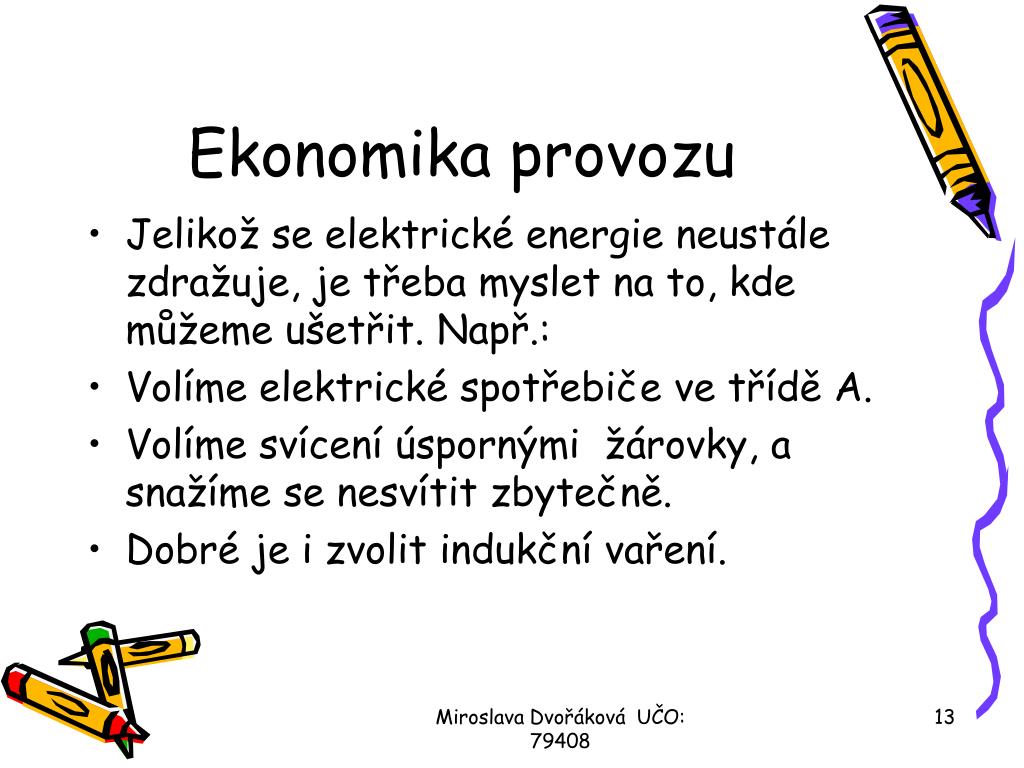

  13. Ekonomika provozu • Jelikož se elektrické energie neustále zdražuje, je třeba myslet na to, kde můžeme ušetřit. Např.: • Volíme elektrické spotřebiče ve třídě A. • Volíme svícení úspornými žárovky, a snažíme se nesvítit zbytečně. • Dobré je i zvolit indukční vaření. Miroslava Dvořáková UČO: 79408

  14. Údržba a drobné opravy Při opravách vypínáme hlavní jistič a informujeme ostatní osoby o vaší práci. Proč? Aby jistič nezapnuli… • Výměna žárovek • Výměna vypínače • Výměna elektrické zásuvky • Oprava prodlužovacího kabelu Miroslava Dvořáková UČO: 79408

  15. Nebezpečí úrazu elektrickým proudem Na nás číhá: • Při porušení izolačního stavu spotřebičů. • Při porušení izolace přívodního kabelu. • Při nedbalé opatrnosti. • … Nebezpečí se vyvarujeme tímto: • Při opravách vypínat hlavní jistič. • Zásuvky zadělávat ochrannými kryty . • Zamezení volného přístupu k elektrickému rozvaděči. Miroslava Dvořáková UČO: 79408

  16. Poskytnutí první pomoci při úrazu elektrickým proudem • Přerušit elektrický obvod • Je nutné postupovat opatrně abychom i mi nebyly zasaženi elektrickým proudem. Pomocí nevodivého materiálu postiženého odtrhneme od elektrického obvodu. • Zajistit základní životní funkce • Zkontrolovat dýchání a tep srdce, popřípadě obnovit tyto funkce. • Zraněného uložíme do stabilizované polohy. • Přivolat lékaře Pokud je možné tak body 2. a 3. provádět současně Miroslava Dvořáková UČO: 79408
