  1. Trillingen Vwo: hoofdstuk 3 (dl. 2) Stevin Havo: hoofdstuk 3 (dl. 2) Stevin

  2. Periodieke beweging • Bewegingen, signalen die zich herhalen heten periodieke bewegingen • voorbeelden: • trillende snaar, • slinger • hart • eb en vloed • aarde om de zon • periode T is de tijd waarna het geheel zich herhaalt

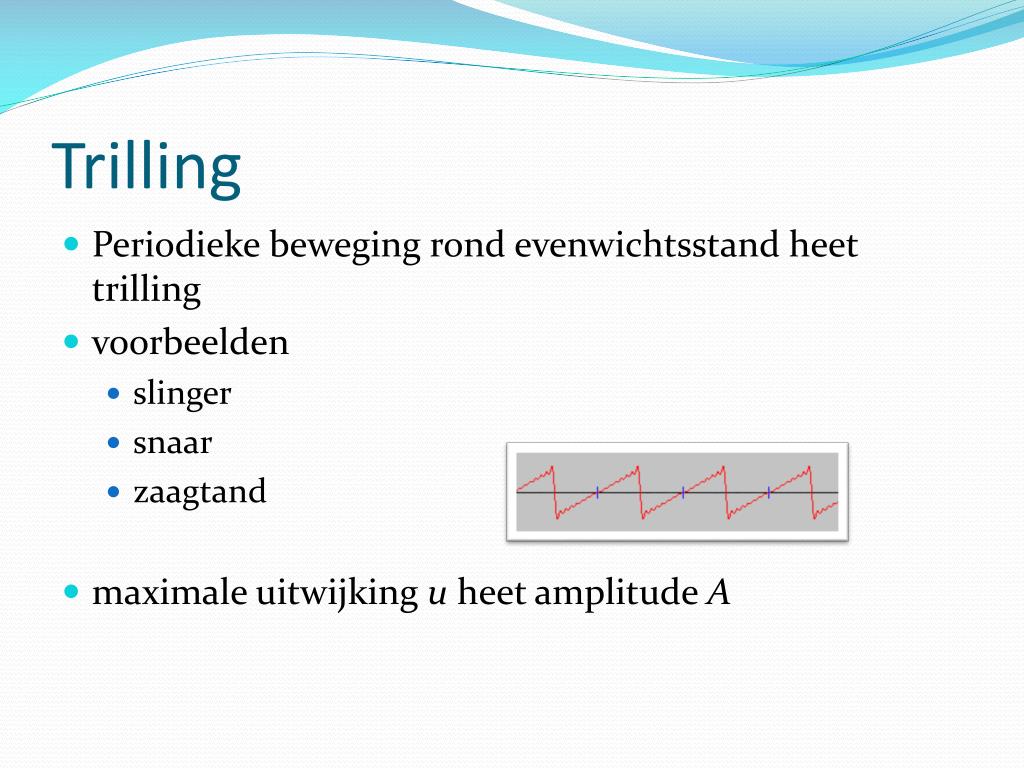

  3. Trilling • Periodieke beweging rond evenwichtsstand heet trilling • voorbeelden • slinger • snaar • zaagtand • maximale uitwijking u heet amplitude A

  4. Harmonische trilling • Als de beweging sinus-vormig is noemen we dat een harmonische trilling • voorbeelden • slinger • massa aan een veer • snaar • trillende ruit

  5. Sinus als functie van de tijd • trillingstijd T = 6 s

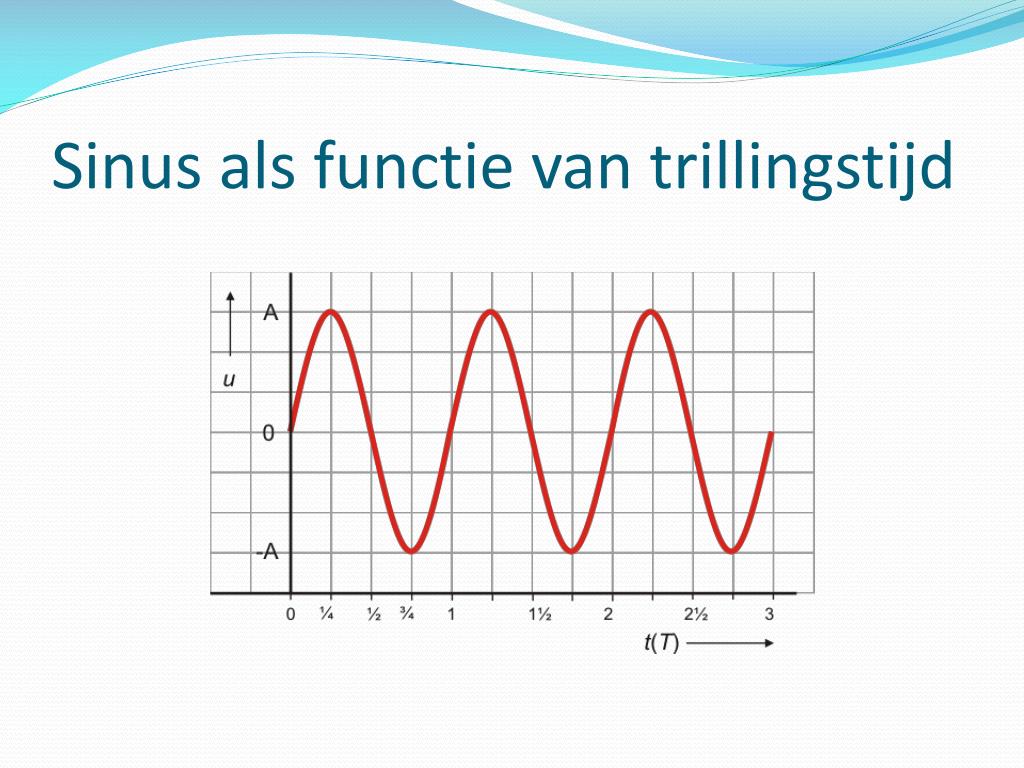

  6. Sinus als functie van trillingstijd

  7. Sinus als functie van fasehoek  • In graden

  8. Sinus als functie van fasehoek  • of radialen

  9. Sinus als functie van fase  • fase  en gereduceerde fase *

  10. nog meer fase • De eerste keer dat de trilling door de evenwichtstand omhoog gaat heeft fase nul • als faseverschil ½, 1½, 2½ is dan zijn de uitwijkingen tegengesteld.

  11. Formules

  12. Massa-veer-systeem • veerenergie wordt omgezet in kinetische energie en omgekeerd • in omkeerpunten is snelheid nul en dus alle energie is veerenergie • in de evenwichtsstand is de veerkracht nul en dus alle energie kinetische energie • Ek,max = Ev,max

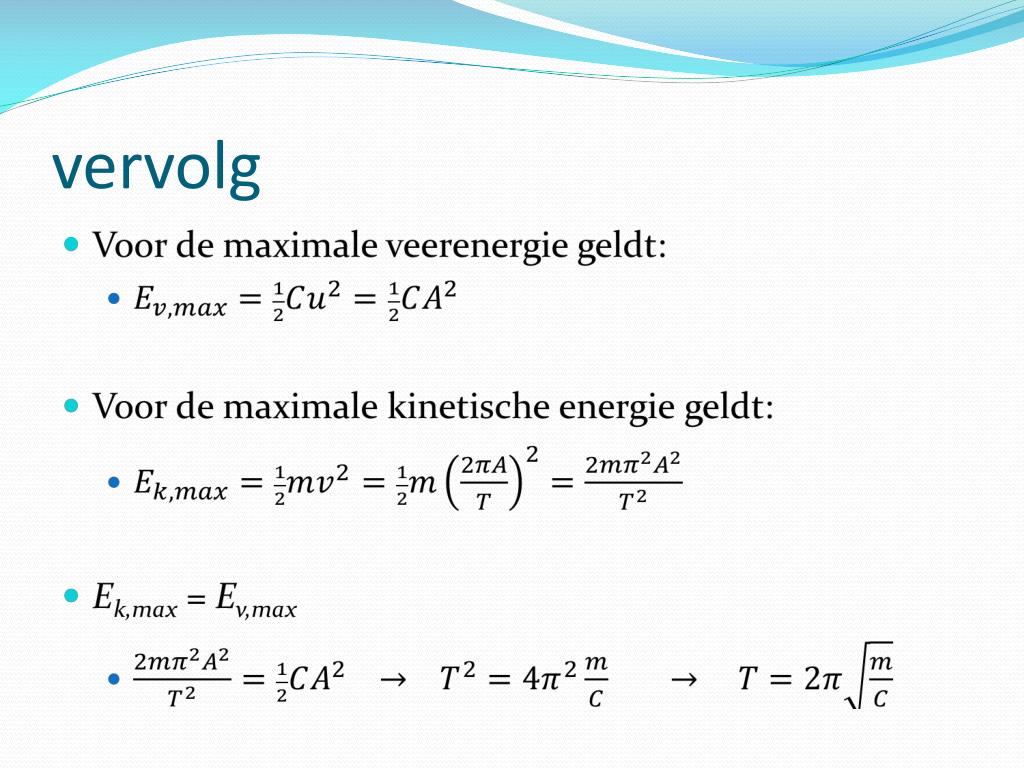

  13. vervolg

  14. Slinger

  15. Resonantie • Het kost weinig moeite een harmonische trillend systeem met zijn eigen frequentie te laten bewegen • Je kunt de amplitude vergroten door een klein beetje energie toe te voeren met juist die frequentie. • voorbeelden: • kapot zingen van een glas • brug die instort door de wind
