Presentation Transcript
slide2

T-FLEX CAMModule

  • Werkzeug-Editor
  • Postprozessor-Generator
  • Werkzeugblatt
  • NC-Programm erzeugen
  • Bearbeitungsmanager

BasisModule

CAM 2D

CAM 3D

  • Drahterodieren
  • Laserschneiden
  • Drehen
  • Bohren
  • 2,5DFräsen
  • Gravieren
  • Stanzen
  • Lokale Nullpunkte
  • 3D Fräsen
  • 3D Bereichsfräsen
  • 5D Fräsen
  • 5D Bereichsfräsen
  • 5DBohren
  • 4D Kurvenscheibenbearbeitung
  • 3D Lokale Nullpunkte
slide3

Schritte zum NC-Programm mit T-FLEX CAM

1. Daten Eingabe

2. Werkzeugauswahl

3. Auswahl des Bearbeitungstyps

4. Postprozessoren (NC-Programm erzeugen)

5. Wegsimulation und Vergleich

slide4

Schritte zum NC-Programm mit T-FLEX CAM

Step 1. Daten Eingabe

Zeichnung

Zeichnung: T-FLEX Zeichnung

oder importierte Zeichnung

Tabellendaten

Datentyp: Datei

Volumenmodell

T-FLEX CAD-Modelloder importiert:

IGES 3D, STEP,

Parasolid, Rhino,

SolidWorks, Solid Edge

Inventor, STL, …

slide5

Schritte zum NC-Programm mit T-FLEX CAM

Step2. Werkzeugauswahl

  • Werkzeugtypen:
  • Zylindrischer Fräser
  • Schwalbenschwanzfräser
  • Standardfräser
  • Konischer Fräser
  • Bikonischer Fräser
  • Stirnfräser
  • Bohrer
  • Abstecher
  • Gewindewerkzeug
  • Drehstahl
  • Stanzwerkzeug
slide6

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

Drahterodieren und Laserschneiden

3. 4-Achs Schneiden

1. Kontur schneiden

2. Konisch schneiden

4.Gravieren

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2. Einfahrrampe3.GOTO

4.Technologische Pfade

Zusätzliche Optionen:

1. G01 undG02/G03-Unterstützung für 4-Achsschneiden

slide7

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

Bohren

Unterstützte Bearbeitungszyklen für CNC:

1.Olivetti

2.Bradley

3.MAHO

4.Excel

5.2C42

6.Razmer-2M

7.FANUC

8.E2000CNC

9.Vector 90

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2.GOTO

3.Technologische Pfade

slide8

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

2,5DFräsen und Gravieren

Frästypen :

Flächenfräsen

Konturfräsen

Taschenfräsen

Schrauben- und Spiralfräsen

Gravieren

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2. Einfahrrampe3.GOTO

4.Technologische Pfade

slide9

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

Drehen

Drehtypen:

Schlichten

Schruppen

Taschen drehen

Einstechen

Gewinde

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2. Einfahrrampe3.GOTO

4.Technologische Pfade

Axial Bohren

Abstechen

Unterstützte Zyklen für:(NCT, NC31, Excel, 2Р22)

slide10

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

Drehen (2)

Schlichten

Einstechen

Schlichten

Schlichten (Spezial)

Abstechen (Abstechstahl)

Einstechen (mit Rundung)

Einstechen (mit Fase)

Tiefstechen

Einstechen (mit Winkel)

Schruppen

Schruppen (Konturparallel)

Schruppen (Standard)

Eckendrehen mit Verrundung

Schruppen (Spezial)

Gewinde

Gewindedrehen mit Stahl

Gewinde mit Platte

Taschendrehen

Zigzag Taschenzyklus

Spiral Taschenzyklus

Taschendrehen (Spezial)

Axial Bohren

Axial Bohren

Axial Bohren (Spezial)

Abstechen

slide11

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 2D)

Stanzen

Stanztypen:

Kontur Stanzen

GOTO

Zusätzliche Optionen:

1. Technologischer Pfad

- Überschneidungsbereich

- Werkzeug Wechseln

- Sortieren nach Werkzeugname

2.Frei wählbare Bereiche nutzen

bearbeitungszyklen editor t flex cam
Bearbeitungszyklen-EditorT-FLEX CAM

Der Benutzer kann eigene Bearbeitungszyklen

erstellen für Drehen, Fräsen und Bohren und

somit Technologien nutzen, die im System noch

nicht enthalten sind.

slide13

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 3D)

3D Fräsen und 3D Bereichsfräsen

Frästypen:

3DKonturfräsen

3D Flächenfräsen

Bereichsfräsen

3D Spiralfräsen

3DKantenfräsen

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2. Einfahrrampe3.GOTO

slide14

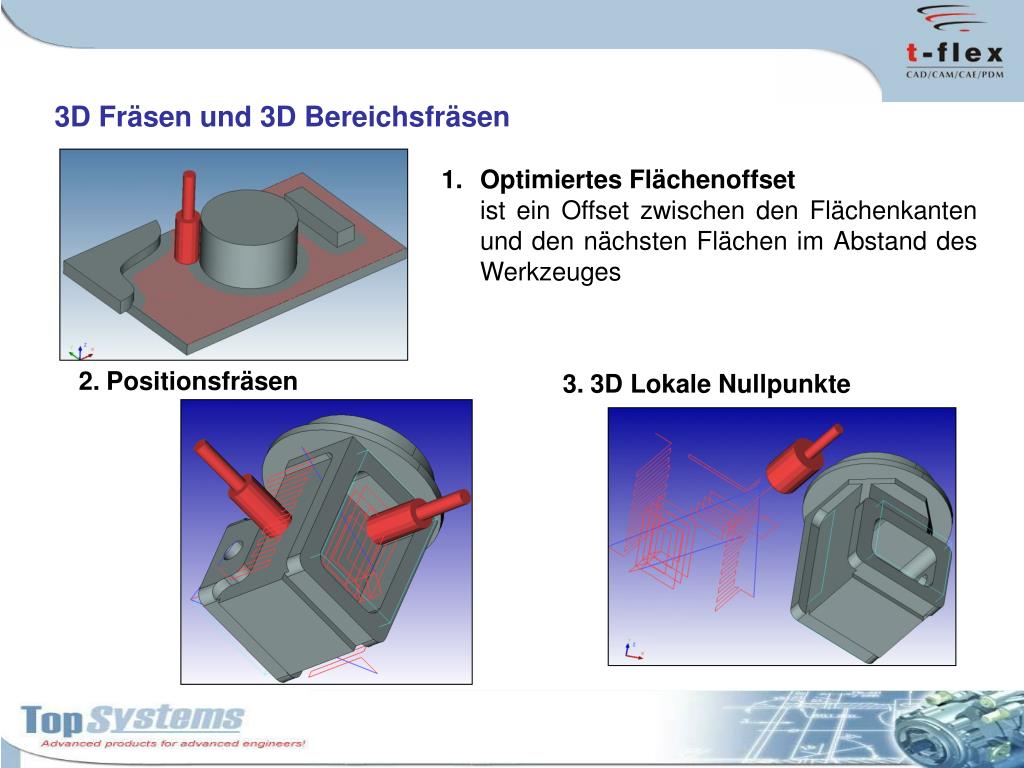

3D Fräsen und 3D Bereichsfräsen

  • Optimiertes Flächenoffset
  • ist ein Offset zwischen den Flächenkanten und den nächsten Flächen im Abstand des Werkzeuges

2.Positionsfräsen

3.3D Lokale Nullpunkte

slide15

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 3D)

5D Fräsen und 5D Bereichsfräsen

Frästypen:

5D Konturfräsen

5DFlächenfräsen

5DBereichsfräsen

Zusätzliche Optionen:

1.Berechnung der Werkzeugwege auf den kombinierten Flächen.

2. Verschiedene Typen der Werkzeugausrichtung

(über 3D-Pfad, über Winkel, Über Offsetvektoren)

Zusätzliche Bewegungen

1. Ein-/Ausfahrpunkte

2. Einfahrrampe3.GOTO

4.Technologische Pfade

slide16

Neue Strategien im 5D Bereichsfräsen.

1. Bearbeitung komplexer Flächen durch linearen Kontakt der Schneiden bei bikonischen Fräsern.

2. Bearbeitung von rotierten Flächen mit fester Positionierung des Werkzeugs.

slide17

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 3D)

4D Fräsen (CAM)

Kurvenscheibenerzeugung:

Die Kurvenscheibe wird konstruiert durch

eine Tabelle mit 3D-Punkten.

Die Eingabedatei (*.tbl) wird durch die

analytischen Abhängigkeiten der externen

Kalkulationssoftware formatiert.

Zusätzliche Bewegungen:

1. Ein- /Ausfahrpunkte

2.GOTO

Zusätzliche Optionen:

1.Festlegen der Schnittbereiche

slide18

Schritte zum NC-Programm mit T-FLEX CAM

Step 3. Bearbeitungstyp wählen(CAM 3D)

5D Bohren

Die Werkzeugwege werden auf der Basis von ausgewählten Lokalen Nullpunkten (LCS) kalkuliert, die in den Bohrungen liegen.

Zusätzliche Bewegungen:

1. Ein- /Ausfahrpunkte

2.GOTO

Zusätzliche Optionen:

1.Bearbeitungszyklen

slide19

Schritte zum NC-Programm mit T-FLEX CAM

Step 4. Postprozessoren (erzeugen des NC-Codes)

  • Postprozessor-Generator – integrierte Software, die das Erstellen von internen PP für jegliche Bearbeitung ermöglicht.
  • Die Postprozessor-Bibliothek enthält über 250 Postprozessoren für jegliche Bearbeitung z.B. AGIE100/200, CHARMLE, 2M43, BRADLEY, FANUC, 2C150, 2C42-61(65), SINUMERIK 820D/840A/840D, FIDIA-CNC30
  • Entwickeln neuer Postprozessoren mit benutzerdefinierten Spezifikationen.
slide20

Flexible Modifikation der Postprozessoren in T-FLEX CAM.

Flexible Modifikationbenutzt eine Liste mit Regeln um jeglichen G/M-Befehl anzupassen.

slide21

Erstellen von Externen Postprozessoren mit

MS Visual Studio 6.0/2005.

Mit Vorlagen für externe Postprozessoren in Visual Studio kann der Kunde eigene Postprozessoren erzeugen, die genau seinem Maschinentyp entsprechen und in der jegliche Bearbeitungszyklen enthalten sind. Die PP unterstützen jegliche Art von Bearbeitungsmaschinen.

parametrierung in t flex cam
Parametrierung in T-FLEX CAM

Technologische Parameter der Werkzeugwege können als parametrische Werte abgelegt und im Variableneditor von T-FLEX CAD benutzt werden.

Echte Parametrik im САМ!

slide23

Schritte zum NC-Programm mit T-FLEX CAM

Step 5. NC Simulation und Vergleich

  • Interner eingebauter Simulator

2. T-FLEX NC Tracer,

eigenständige Applikation mit realistischer Abtragssimulation für 2D, 3D und 5D.

- Eingabe von NC-DateienISO6983/DIN66025(24);

-Simulationsergebnis kann als VRML exportiert werden für den Vergleich mit dem Modell in T-FLEX CAD;

- Eingabe eines Rohteils als VRML-Datei.

slide25

Die Erfahrung, mit T-FLEX CAM zu arbeiten

Unsere Kunden:

Firmen aller Bereiche (Maschinenbau, Luft- und Raumfahrt, Werkzeugbau, etc).

Eine Referenzliste erhalten Sie auf Anfrage.

Beispiele produzierter Werkstücke:

slide26

Danke für Ihre Aufmerksamkeit!

Mehr Informationen erhalten Sie unter www.heps.de
