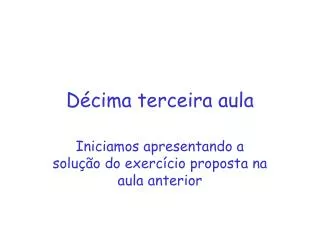

Décima terceira aula Iniciamos apresentando a solução do exercício proposta na aula anterior
Enunciado Considerando a entrada e a saída da bomba em uma instalação de recalque como a representada pela foto a seguir, onde se tem: a pressão de entrada igual a -180 mmHg; pressão de saída 270 kPa; diâmetro interno da seção de entrada 52,5 mm; diâmetro interno da seção de saída 40,9 mm; que o nível de água no reservatório, que tem área transversal igual a 0,546 m², levou 20,8 s para subir 100 mm, pede-se determinar a carga manométrica da bomba em questão.
Como relacionar este exercício e o exercício da aula anterior
HB (m) Q (m³/s) Com a tabela anterior pode-se determinar a CCB - Curva Característica da Bomba
A curva anterior foi obtida para uma dada rotação e um dado diâmetro do rotor
Para se obter a curva de uma bomba semelhante com a mesma rotação e diâmetro do rotor igual a 210 mm, deve-se impor as condições de semelhança
Já para o cálculo do rendimento recorre-se a equação de Moody:
A partir deste ponto objetiva-se obter as curvas anteriores para a bancada do laboratório
Esquema do trecho da bancada utilizado para levantamento dos dados da experiência de bomba
Dados para a experiência: • Fluido: água = 10 –6 m2/s, g = 10 3 kgf/m3 • Placa da bomba Marca: KSB Modelo: Hidrobloc A 1000 Rotação: 3450 rpm Potência do motor: 0,75 kW Diâmetro do rotor DRotor = 118 mm • Aceleração da gravidade g = 9,8 m/s² • Diâmetro dos condutos Sucção: Ds = 1 ½” = 50 mm Recalque: Dr = 1 ½” = 50 mm • Área da seção transversal do reservatório: AReservatório = 1,06 m2
Procedimentos da experiência • Acionar a bomba e aguardar que entre em regime de trabalho, com a válvula globo próxima a saída da bomba totalmente aberta; • Anotar os valores das pressões de entrada e de saída e potência nominal do motor elétrico no wattímetro; • Medir a vazão, deixando o nível do reservatório subir uma determinada cota “h” cronometrando o tempo “t”, anotando os valores na tabela a seguir; • Fechar o registro de saída para que a pressão diminua em Dp bar e aguardar que o escoamento entre em regime; • Repetir os procedimentos 2 a 4, até o fechamento completo da válvula globo, anotando os valores na tabela a seguir.
