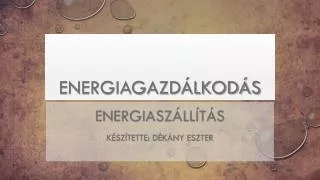

  1. Energiagazdálkodás Energiaszállítás készítette: Dékány Eszter

  2. Az energia szolgáltatás rendszerének blokkvázlata

  3. Vezetékes energiaellátó rendszerek • Vezetékes energiahordozók • Országos (országok közötti): • − földgáz (hazai energiafelhasználás közel 50 %), • − villamos energia (kb. 1/3). • Regionális (város): • − forróvizestávhő (hőellátás 16 %-a). • Igény: A fogyasztó mindig teljesítményt igényel, melyet energiaként tartunk számon, ezért • − teljesítmény- és • − energiagazdálkodás. • Az ellátás folyamata: • − fizikai, • − szervezeti. • Az ellátás biztonsága.

  4. FÖLDGÁZRENDSZER • Rendszerelemek • − betáplálási pontok • − kompresszorállomások • − vezetéki csomópontok • − nagynyomású vezetékrendszer • − gázátadó állomások • Csővezeték-hálózat • − nagynyomású (p=64-25 bar), • − nagyközépnyomású (p=25-4 bar) • − középnyomású (4 bar), • − kisnyomású (1,03-1,08 bar). • (Mo: kb. 450 ezer km hálózat)

  5. FÖLDGÁZSZOLGÁLTATÓK

  6. földgázszállítás FOLYAMATA • Mennyiségi jellemzők: • • Vfgn [Nm3/h]. • Rendszermérleg: • • Az egyensúly megbomlása a nyomások, s így a térfogatáramok csökkenését • eredményezi.

  7. VILLAMOSENERGIA RENDSZER

  8. VILLAMOSENERGIA IGÉNY • Villamos energia nem tárolható, ezért a pillanatnyi teljesítmény – a szállítási • veszteségekkel – mindig megegyezik a fogyasztói teljesítménnyel. • Mérés, nyilvántartás: • erőmű: napi P(t) [MW], E[kWh/nap], • fogyasztó: napi E [kWh/nap]. • A napi adatok alapján: • napi P(t) (menetrend), • évi P[MW]-kihasználási időtartam τ [h/év] diagram.

  9. VILLAMOSENERGIA teljesítmény ELOSZLÁSA

  10. VILLAMOSENERGIA teljesítmény ELOSZLÁSA II. Szállítási veszteségek: • nagyfeszültség (400-120 kV): 6-8 %, • középfeszültség (20-10 kV): 10 %, • kisfeszültség: 15 %.

  11. FORRÓVIZES TÁVHŐRENDSZER

  12. FÖLDGÁZRENDSZER • Vezetékek: • • elosztó hálózat (FHK-t köt össze), • • gerincvezeték (hőforrásokat köt össze), • • tranzitvezeték (városon kívüli FE-t köti össze a városi hálózattal. • Szállítási veszteségek: • • hőteljesítmény: 4-8 %, • • hő: 4-8 %, • Nagyobb hőveszteségek nyáron.

  13. KÖSZÖNÖM A FIGYELMET!
