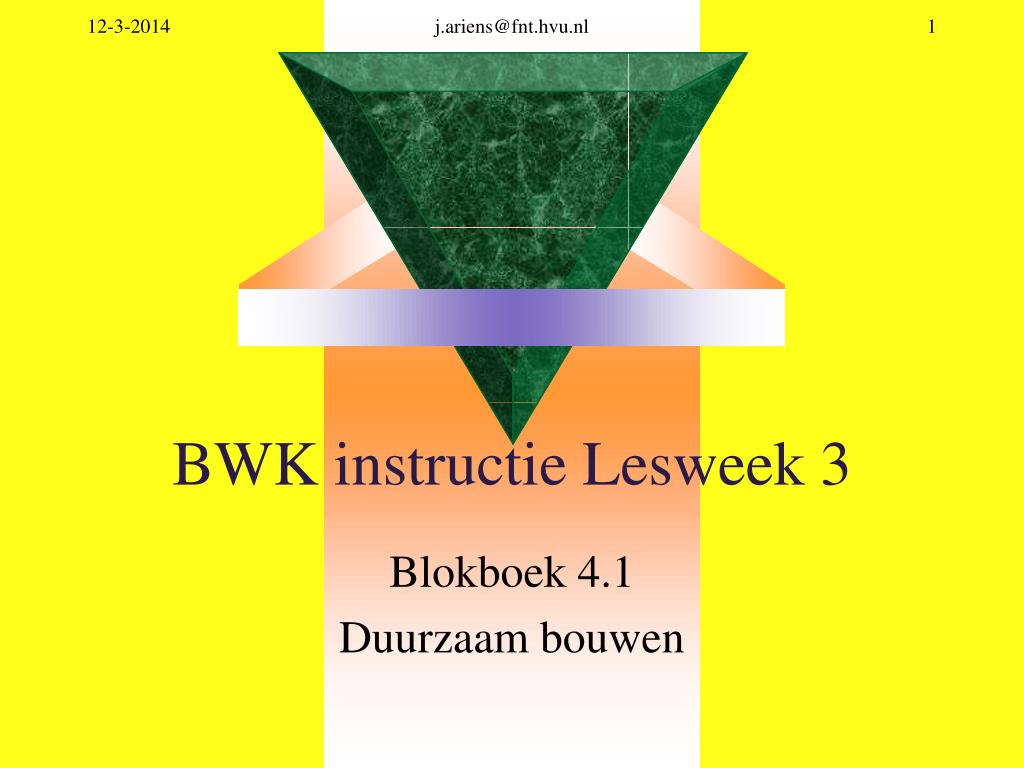

  1. j.ariens@fnt.hvu.nl BWK instructie Lesweek 3 Blokboek 4.1 Duurzaam bouwen

  2. De onderwerpen: • Duurzaamheid van vloeren • Vloeren van beton • Prefab vloeren • Ter plaatse gestorte vloeren • Houten vloeren en balklagen • Details ontwerpen j.ariens@fnt.hvu.nl

  3. Duurzame vloeren • Materiaalgebruik • Productie-methoden • Ontwerp-methoden j.ariens@fnt.hvu.nl

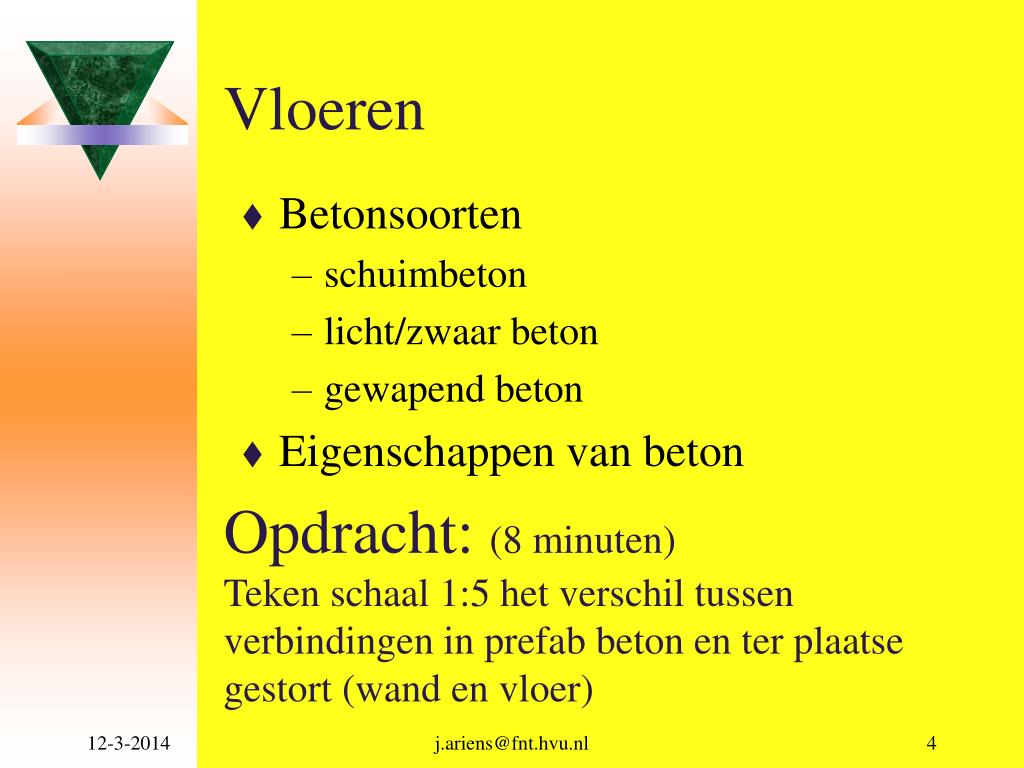

  4. Vloeren • Betonsoorten • schuimbeton • licht/zwaar beton • gewapend beton • Eigenschappen van beton Opdracht: (8 minuten)Teken schaal 1:5 het verschil tussen verbindingen in prefab beton en ter plaatse gestort (wand en vloer) j.ariens@fnt.hvu.nl

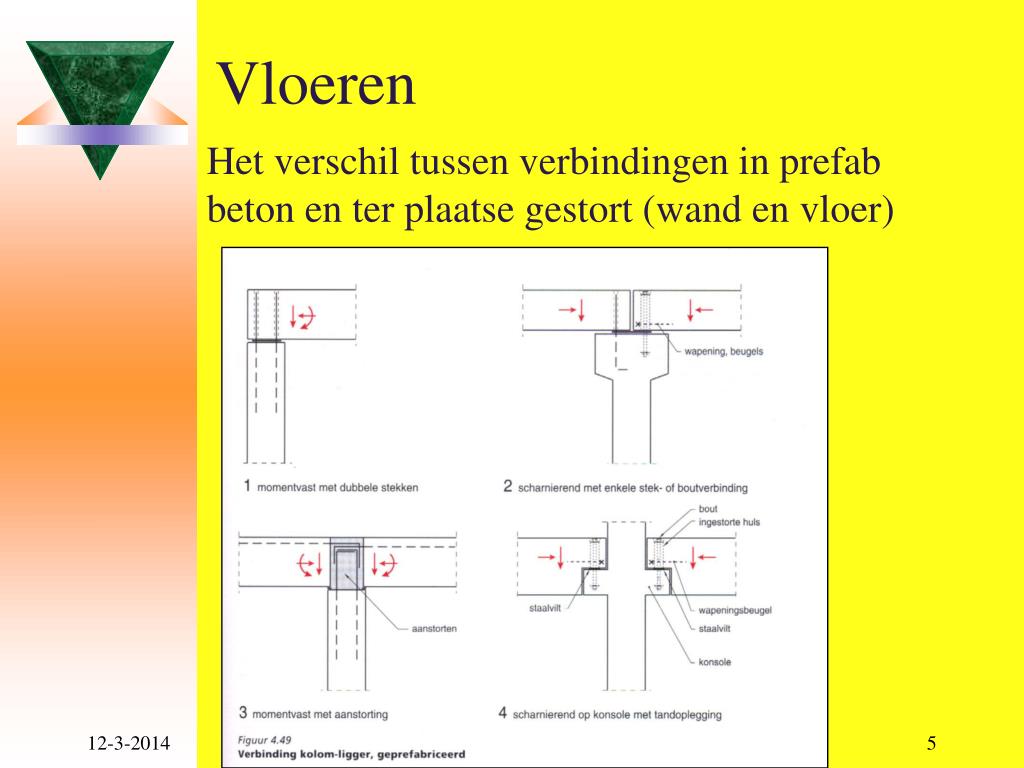

  5. Vloeren Het verschil tussen verbindingen in prefab beton en ter plaatse gestort (wand en vloer) j.ariens@fnt.hvu.nl

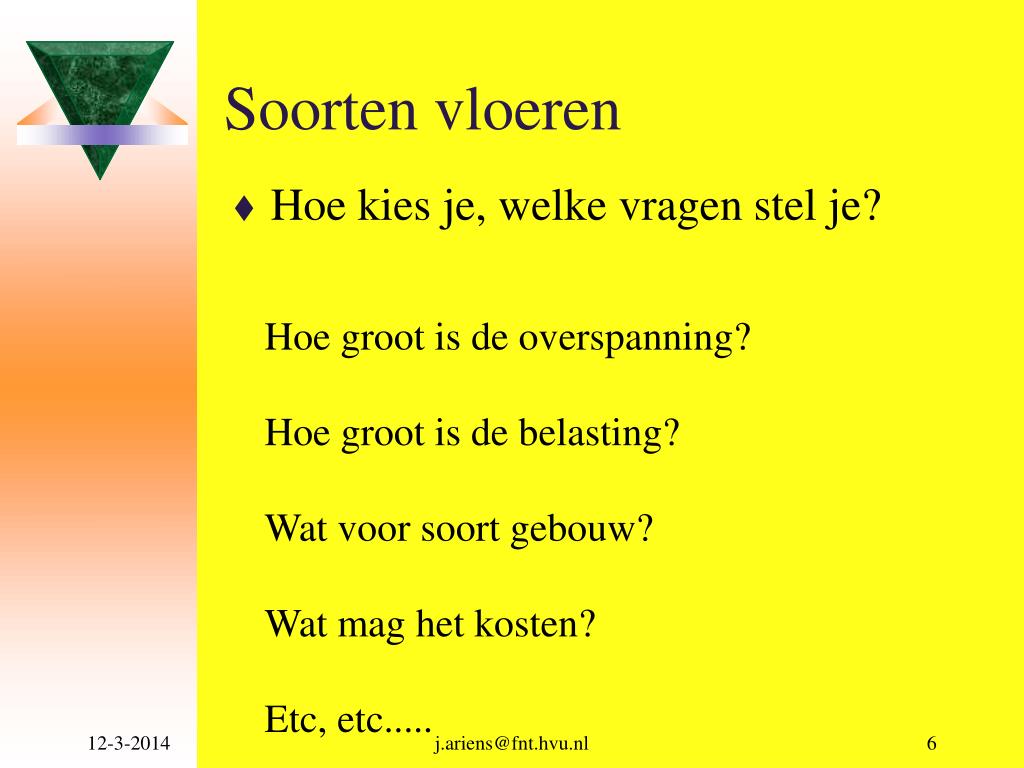

  6. Soorten vloeren • Hoe kies je, welke vragen stel je? Hoe groot is de overspanning? Hoe groot is de belasting? Wat voor soort gebouw? Wat mag het kosten? Etc, etc..... j.ariens@fnt.hvu.nl

  7. Soorten vloeren • Vloeren op zand • Vlakke plaatvloeren • Ribbenvloeren • Paddestoelvloeren • Balkenvloeren • Breedplaatvloeren j.ariens@fnt.hvu.nl

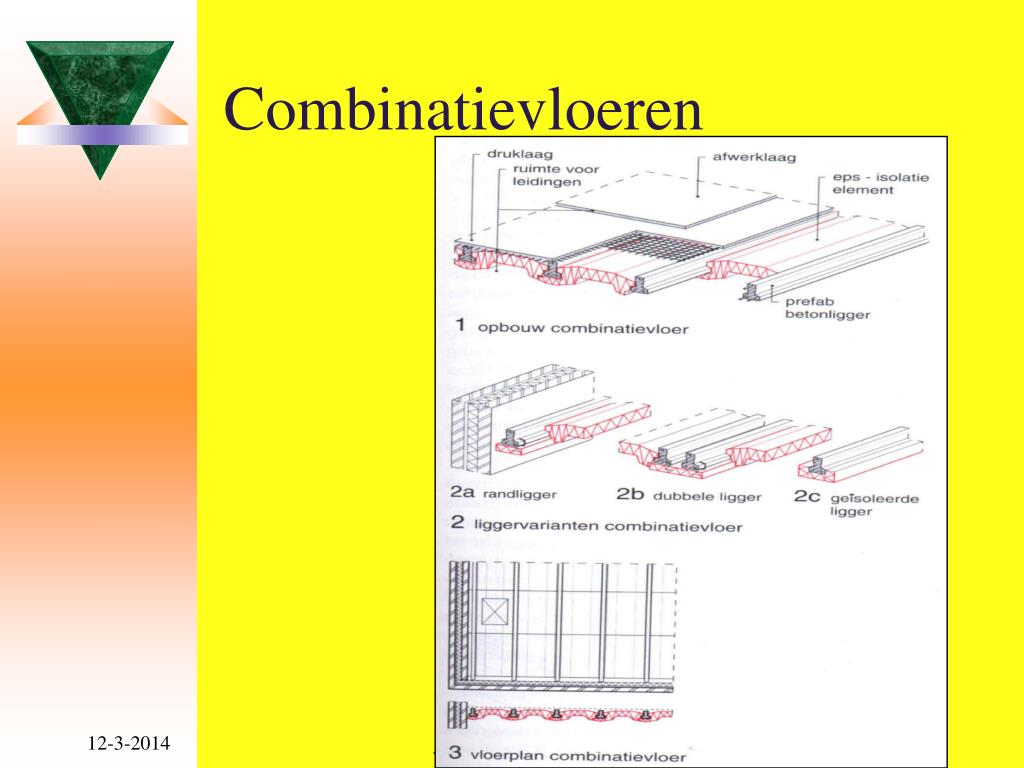

  8. Combinatievloeren • Liggers met hart op hart afstand….. • Isolatie van ….. • Wapening boven/onder…. • Sparingen en passtroken • Liggervarianten • randligger • dubbele ligger • geisoleerde ligger j.ariens@fnt.hvu.nl

  9. Combinatievloeren j.ariens@fnt.hvu.nl

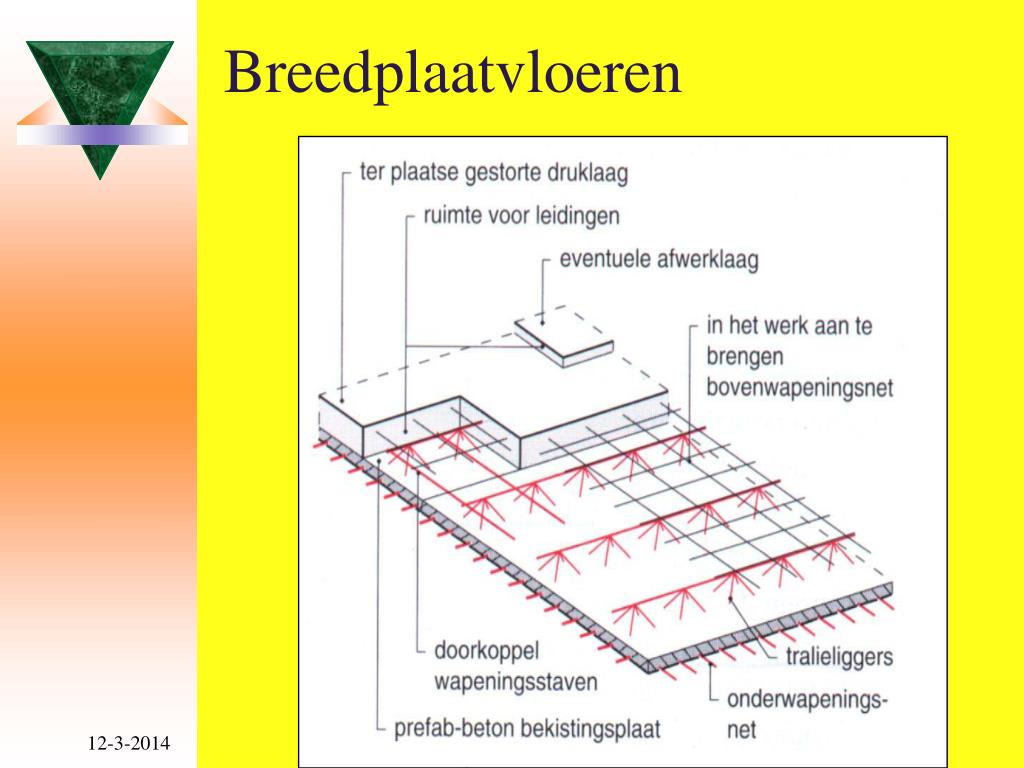

  10. Breedplaatvloeren j.ariens@fnt.hvu.nl

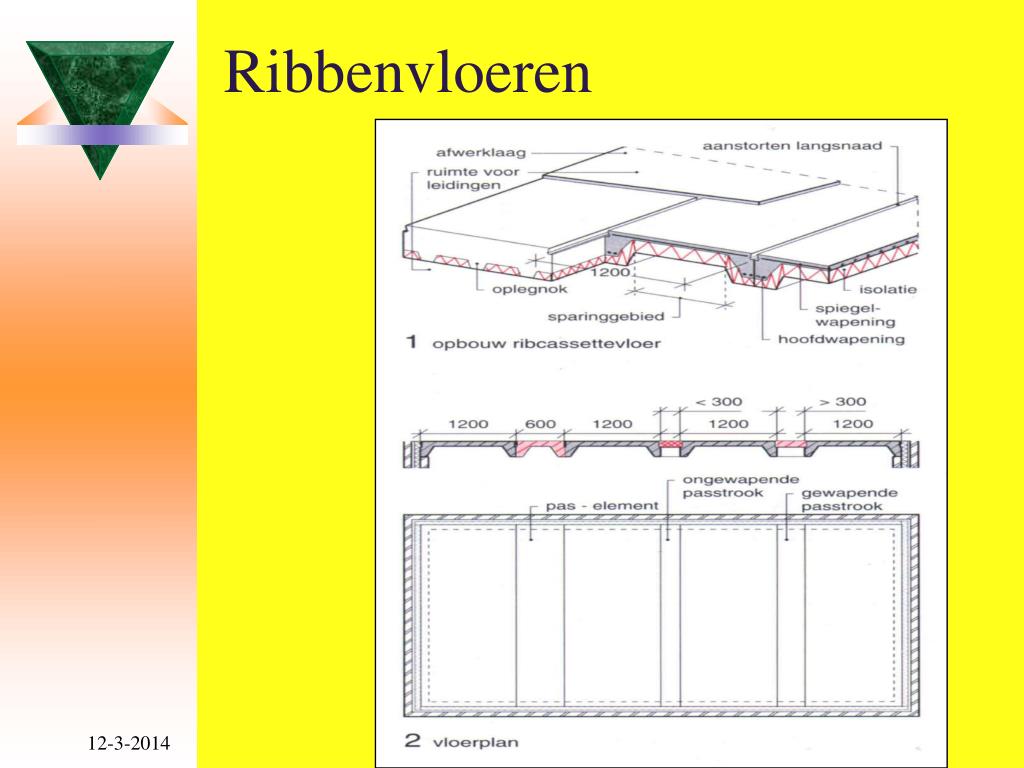

  11. Ribbenvloeren j.ariens@fnt.hvu.nl

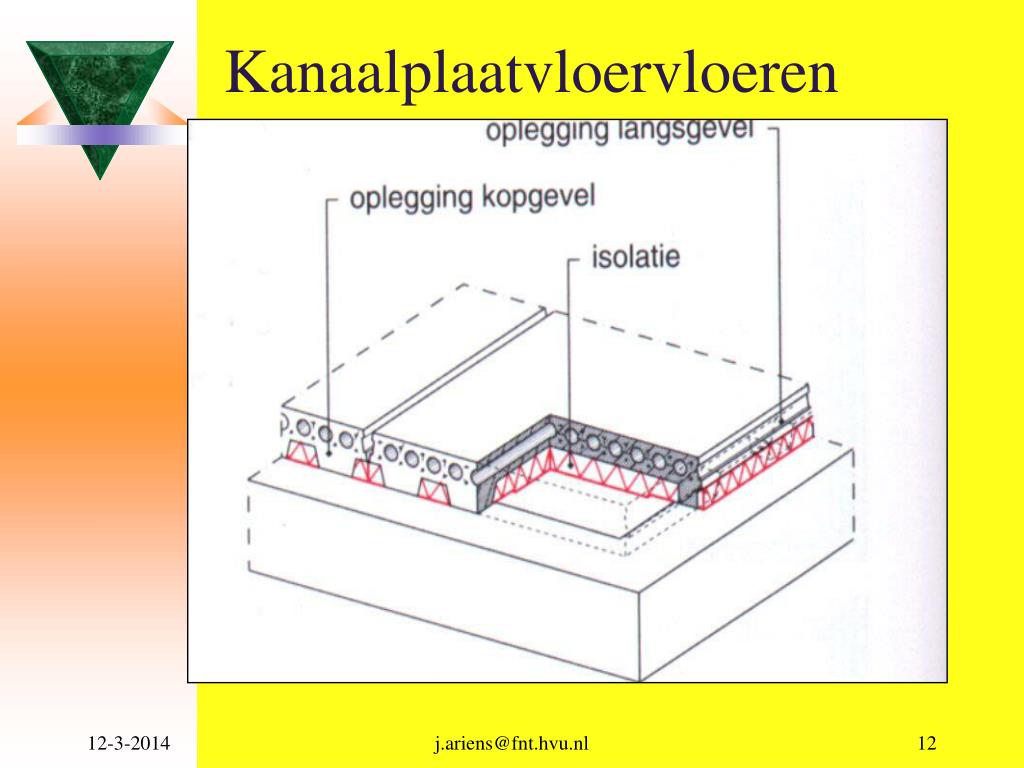

  12. Kanaalplaatvloervloeren j.ariens@fnt.hvu.nl

  13. Vloeren op vaste grondslag j.ariens@fnt.hvu.nl

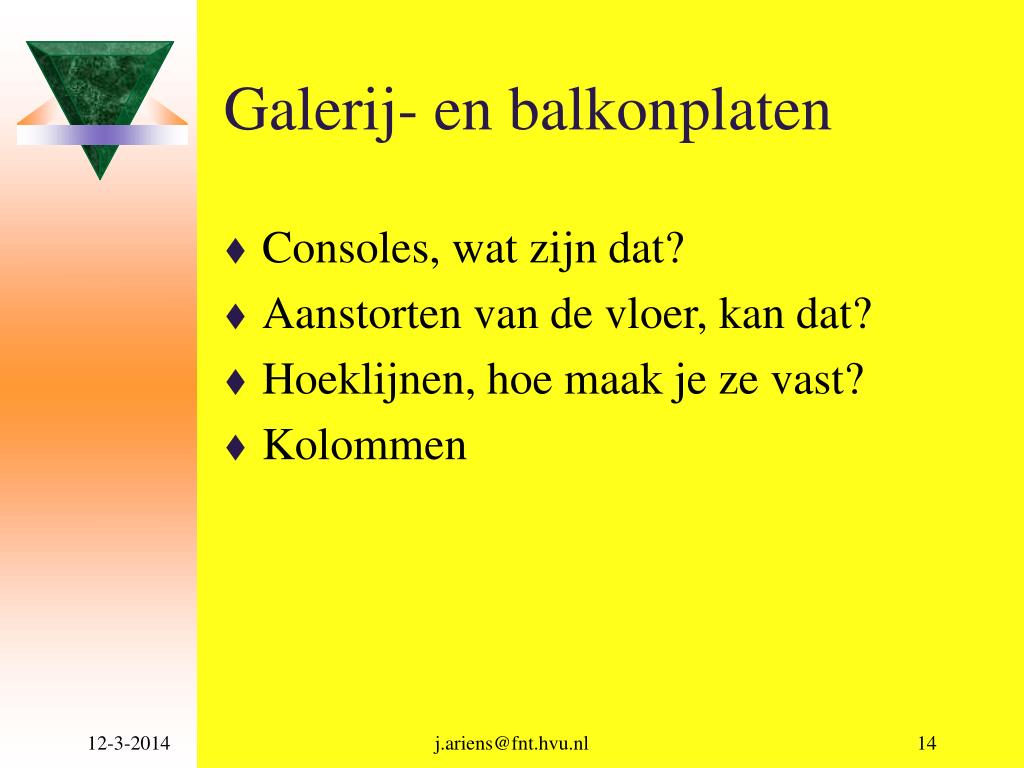

  14. Galerij- en balkonplaten • Consoles, wat zijn dat? • Aanstorten van de vloer, kan dat? • Hoeklijnen, hoe maak je ze vast? • Kolommen j.ariens@fnt.hvu.nl

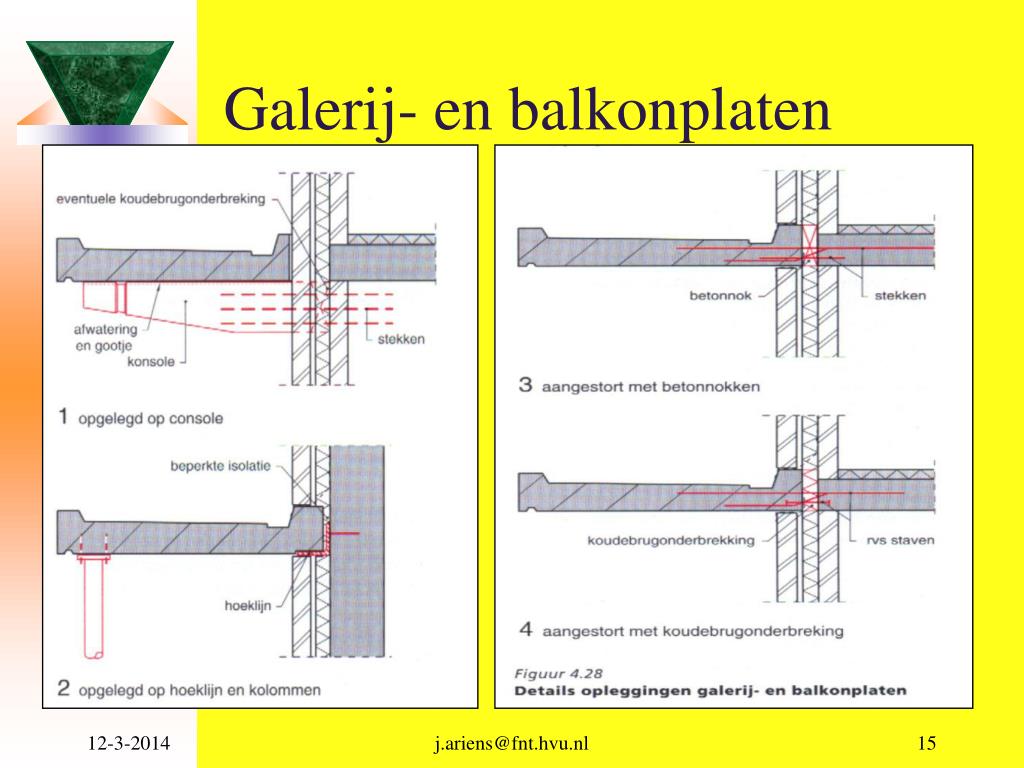

  15. Galerij- en balkonplaten j.ariens@fnt.hvu.nl

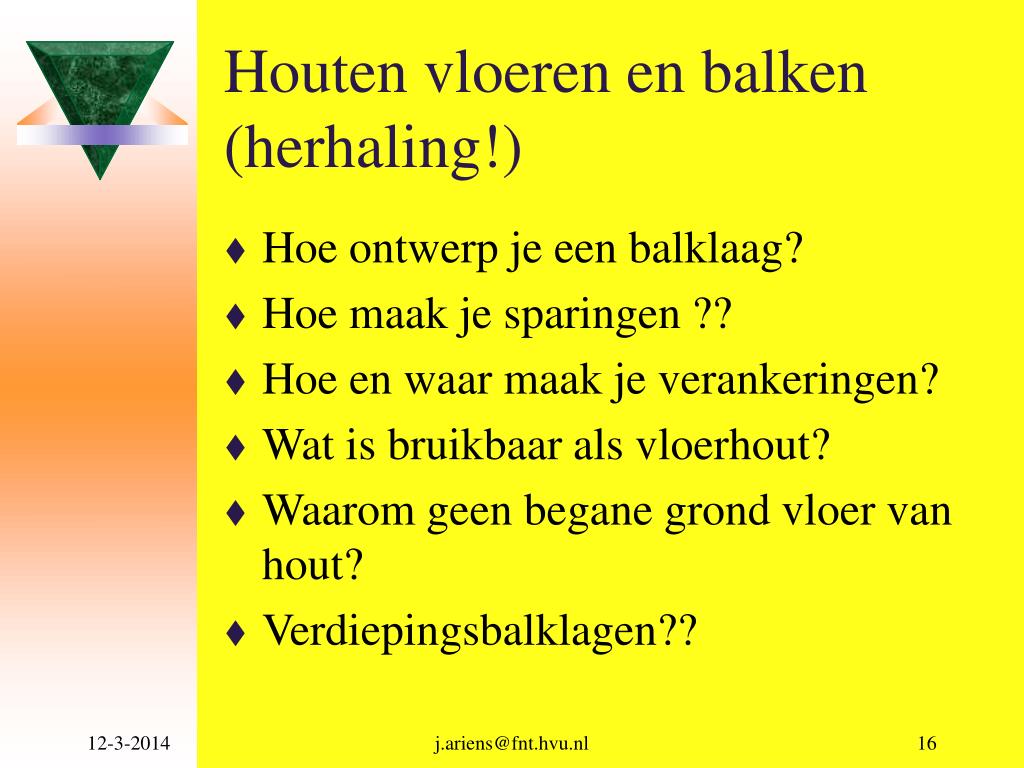

  16. Houten vloeren en balken(herhaling!) • Hoe ontwerp je een balklaag? • Hoe maak je sparingen ?? • Hoe en waar maak je verankeringen? • Wat is bruikbaar als vloerhout? • Waarom geen begane grond vloer van hout? • Verdiepingsbalklagen?? j.ariens@fnt.hvu.nl

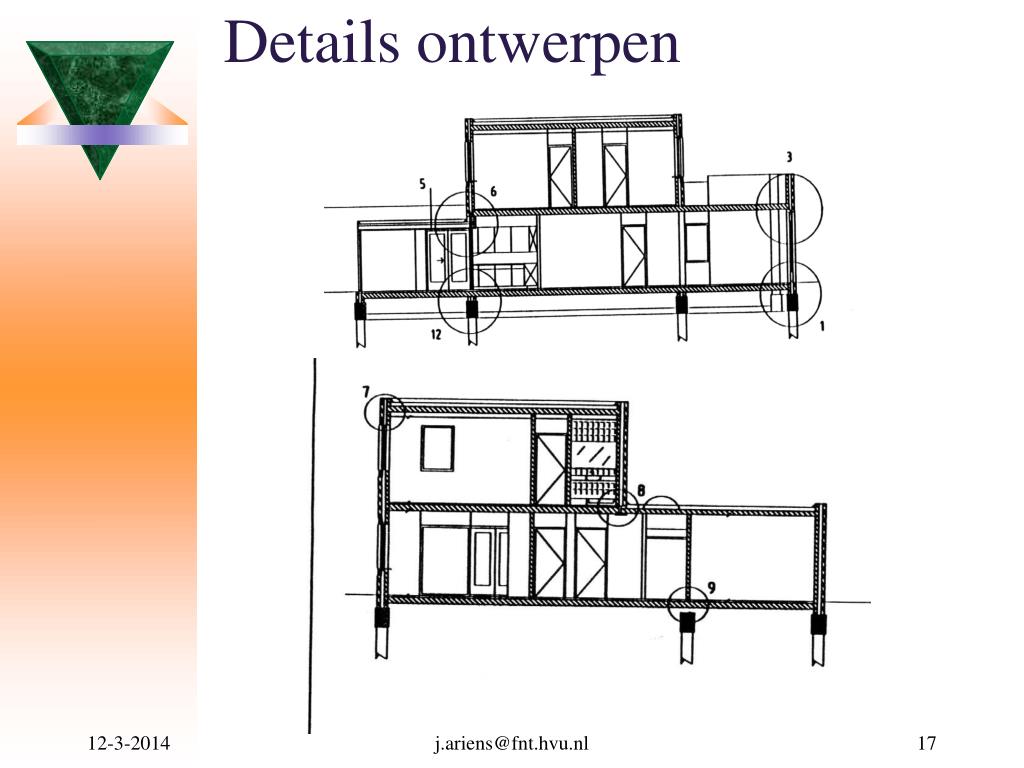

  17. Details ontwerpen j.ariens@fnt.hvu.nl

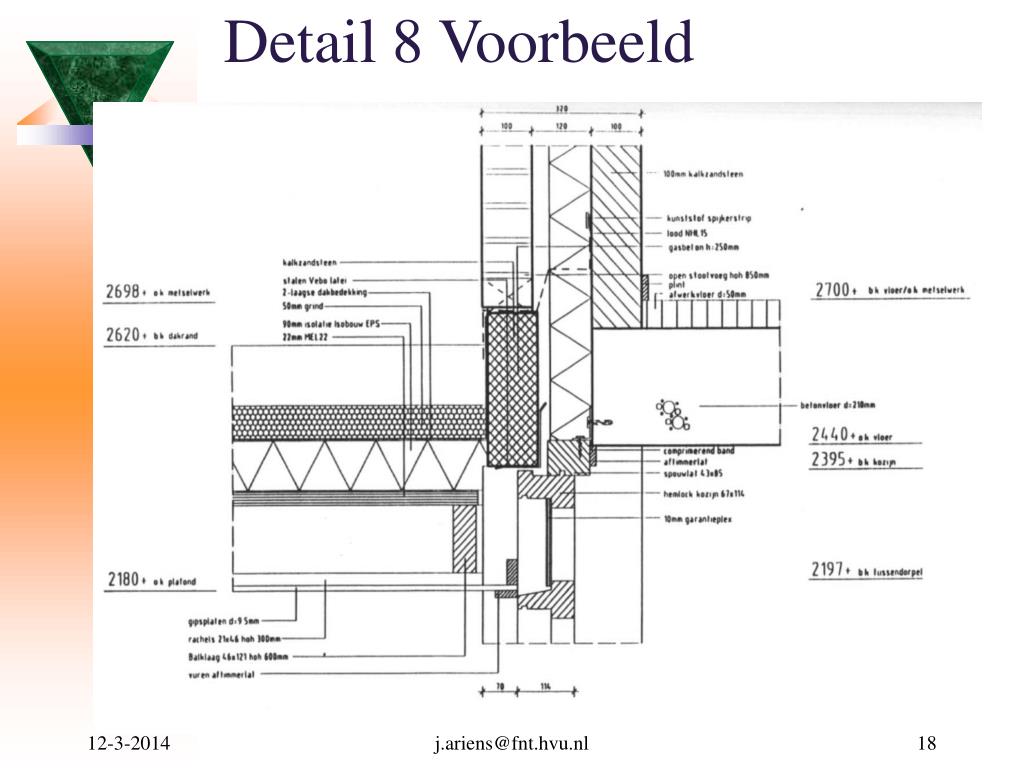

  18. Detail 8 Voorbeeld j.ariens@fnt.hvu.nl

  19. Detail 5 Voorbeeld j.ariens@fnt.hvu.nl

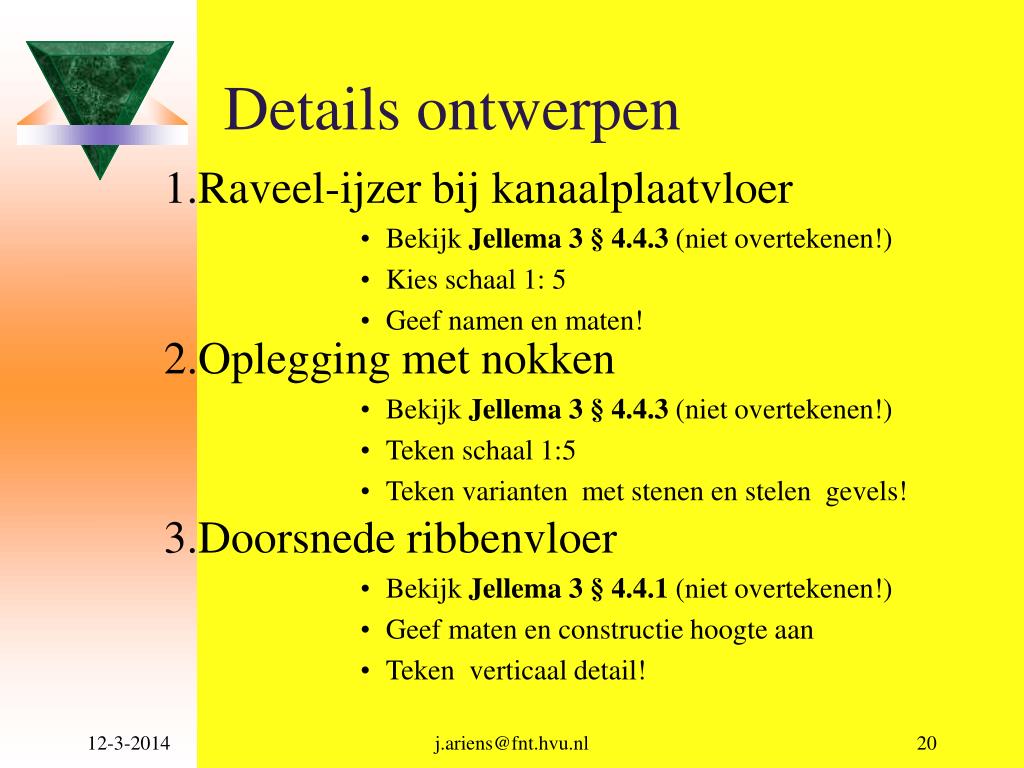

  20. Details ontwerpen 1.Raveel-ijzer bij kanaalplaatvloer • Bekijk Jellema 3 § 4.4.3 (niet overtekenen!) • Kies schaal 1: 5 • Geef namen en maten! 2.Oplegging met nokken • Bekijk Jellema 3 § 4.4.3 (niet overtekenen!) • Teken schaal 1:5 • Teken varianten met stenen en stelen gevels! 3.Doorsnede ribbenvloer • Bekijk Jellema 3 § 4.4.1 (niet overtekenen!) • Geef maten en constructie hoogte aan • Teken verticaal detail! j.ariens@fnt.hvu.nl
