v4 analyse von genomsequenzen
V4 – Analyse von Genomsequenzen

- Gene identifizieren

z.B. Hidden Markov Modelle

- Transkriptionsfaktorbindestellen identifizieren

Position Specific Scoring Matrices (PSSM)

- finde Repeat-Sequenzen

Suche nach bekannten Repeat-Motiven

- Genom-Assemblierung

finde identische k-Tupel

- Genom-Alignment

Suche nach MUMs (maximal unique matches)

Softwarewerkzeuge

einleitung gene identifizieren
Einleitung – Gene identifizieren

Die einfachste Methode, DNA Sequenzen zu finden, die für Proteine kodieren, ist nach open reading frames (ORFs) zu suchen.

In jeder Sequenz gibt es 6 mögliche open reading frames::

3 ORFs starten an den Positionen 1, 2, und 3 und gehen in die 5‘ 3‘ Richtung,

3 ORFs starten an den Positionen 1, 2, und 3 und gehen in die 5‘ 3‘ Richtung des komplementären Strangs.

In prokaryotischen Genomen werden Protein-kodierende DNA-Sequenzen gewöhnlich in mRNA transkribiert und die mRNA wird ohne wesentliche Änderungen direkt in einen Aminosäurestrang übersetzt.

Daher ist der längste ORF von dem ersten verfügbaren Met codon (AUG) auf der mRNA bis zu dem nächsten Stopcodon in demselben offenen Leserahmen, gewöhnlich eine gute Vorhersage für die Protein-kodierende Region.

Softwarewerkzeuge

methode
Methode

Erhalte neue

genomische

DNA-Sequenz

Übersetze sie in allen

6 Leserahmen und

vergleiche sie mit der

Datenbank für Protein-

sequenzen.

Führe Suche in EST-

Datenbank oder cDNA-

Datenbank desselben

Organismus nach

ähnlichen Sequenzen

durch, falls verfügbar.

Benutze Genvorhersage-

programm um Gene zu

finden

Analysiere regulatorische

Sequenzen des Gens.

Softwarewerkzeuge

extrinsische und intrinsische methoden
Extrinsische und intrinsische Methoden

Viele Verfahren kombinieren nun

(a) Homologie-Methoden = „extrinsische Methoden“ mit

(b) Genvorhersage-Methoden = „intrinsische Methoden“

Etwa die Hälfte aller Gene kann durch Homologie zu anderen bekannten Genen oder Proteinen gefunden werden (dieser Anteil wächst stetig, da die Anzahl an sequenzierten Genomen und bekannten cDNA/EST Sequenzen kontinuierlich wächst.)

Um die übrige Hälfte an Genen zu finden, muß man prädiktive Methoden einsetzen.

Softwarewerkzeuge

Mathé et al. Nucl. Acids. Res. 30, 4103 (2002)

beispiel vergleich von glimmer und genemarkss
Beispiel: Vergleich von Glimmer und GeneMarksS

Besemer et al. Nucl. Acids. Res. 29, 2607 (2003)

Softwarewerkzeuge

hidden markov models
Hidden Markov Models

Ein Hidden Markov Modell ist ein Graph, der verschiedene Zustände verbindet.

Jeder Zustand kann möglicherweise eine Reihe an Beobachtungen „aussenden“.

Der Prozeß entwickelt sich in eine Richtung, z.B. die Zeit.

Man parametrisiert das Modell mit Wahrscheinlichkeit für den Zustand zur Zeit t + 1, gesetzt dass die Zustände davor bekannt sind.

Softwarewerkzeuge

tigr glimmerm exonomy and unveil
TIGR: GlimmerM, Exonomy and Unveil

Topologies of Unveil Exonomy

283-state HMM 23-state GHMM

Majoros et al. Nucl. Acids. Res. 31, 3601 (2003)

Softwarewerkzeuge

methoden funktionieren nicht berall
Methoden funktionieren nicht überall

Ein Beispiel, in dem Exonomy die Gene richtig erkennt.

Ein Beispiel, in dem GlimmerM die Gene richtig erkennt.

Ein Beispiel, in dem Unveil die Gene richtig erkennt (auch Genscan).

Majoros et al. Nucl. Acids. Res. 31, 3601 (2003)

Softwarewerkzeuge

zusammenfassung
Zusammenfassung

Die Resultate der Genvorhersage werden zuverlässiger; dennoch sollte man sie mit Vorsicht behandeln.

Sie sind sehr nützlich um die Entdeckung von Genen zu beschleunigen.

Dennoch sind biologische Techniken notwendig um die Existenz von virtuellen Proteinen zu bestätigen und um dessen biologischen Funktion zu finden bzw. zu beweisen.

Dadurch werden vergleichende Genom-Ansätze immer wichtiger, in denen Programme Genkandidaten auf Homologie mit exprimierten Sequenzen vergleichen (EST oder cDNA Sequenzdaten).

Neue Arbeiten wenden sich nun RNA-kodierenden Genen zu.

Mathé et al. Nucl. Acids. Res. 30, 4103 (2002)

Softwarewerkzeuge

transkriptions gen regulationsnetzwerke
Transkriptions – Gen-Regulationsnetzwerke

Die Maschine, die ein Gen transkribiert, besteht aus etwa 50 Proteinen, einschließlich der RNA polymerase, ein Enzym, das DNA code in RNA code übersetzt.

Eine Gruppe von Transkriptions- faktoren bindet an die DNA gerade oberhalb der Stelle des

Kern-Promoters, während assoziierte Aktivatoren an Enhancer-Regionen weiter oberhalb der Stelle binden.

http://www.berkeley.edu/news/features/1999/12/09_nogales.html

a

Softwarewerkzeuge

promoter prediction in e coli
Promoter prediction in E.coli
  • To analyze E.coli promoters, one may align a set of promoter sequences by the position that marks the known transcription start site (TSS) and search for conserved regions in the sequences.
  • E.coli promoters are found to contain 3 conserved sequence features
  • a region approximately 6 bp long with consensus TATAAT at position -10
  • a region approximately 6 bp long with consensus TTGACA at position -35
  • a distance between these 2 regions of ca. 17 bp that is relatively constant

a

Softwarewerkzeuge

feasibility of computational motif search
Feasibility of computational motif search?
  • Computational identification of transcription factor binding sites is difficult because they consist of short, degenerate sequences that occur frequently by chance.
  • The problem is not easy to define (therefore: it is „complex“) because
  • - the motif is of unknown size
  • - the motif might not be well conserved between promoters
  • - the sequences used to search for the motif do not necessarily represent the complete promoter
  • - genes with promoters to be analyzed are in many cases grouped together by a clustering algorithm which has its own limitations.

Softwarewerkzeuge

strategy 1
Strategy 1

Arrival of microarray gene-expression data.

Group of genes with similar expression profile (e.g. those that are activated at the same time in the cell cycle)  one may assume that this profile ist, at least partly, caused by and reflected in a similar structure of the regions involved in transcription regulation.

Search for common motifs in < 1000 base upstream regions.

Sofar used: detection of single motifs (representing transcription-factor binding sites) common to the promoter sequences of putatively co-regulated genes.

Better: search for simultaneous occurrence of 2 or more sites at a given distance interval! Search becomes more sensitive.

Softwarewerkzeuge

motif identifizierung
Motif-Identifizierung

A flowchart to illustrate the two different approaches for motif identification. We analyzed 800 bp upstream from the translation start sites of the five genes from the yeast gene family PHO by the publicly available systems MEME (alignment) and RSA (exhaustive search). MEME was run on both strands, one occurrence per sequence mode, and found the known motif ranked as second best. RSA Tools was run with oligo size 6 and noncoding regions as background, as set by the demo mode of the system. The well-conserved heptamer of the motifs used by MEME to build the weight matrix is printed in bold.

Ohler, Niemann Trends Gen 17, 2 (2001)

Softwarewerkzeuge

strategie 2 ersch pfende motivsuche in upstream regionen
Strategie 2: Erschöpfende Motivsuche in upstream-Regionen
  • Benutze Beobachtung daß relevante Motive sich in der upstream-Region oft viele Mal wiederholen, unter Umständen mit kleinen Variationen, damit die regulatorische Wirkung effektiv ist.
  • Suche in der upstream-Region nach überrepräsentierten Motiven
  • Ordne Gene nach den überrepräsentierten Motiven.
  • Analysiere Gruppen von Genen, die Motive für Ko-Regulation in Microarray-Experimenten gemeinsam haben.
  • Betrachte überrepräsentierte Motive, die Gruppen von koregulierten Genen als mögliche Bindungsstellen markieren.

Cora et al. BMC Bioinformatics 5, 57 (2004)

Softwarewerkzeuge

ersch pfende motivsuche in upstream regionen
Erschöpfende Motivsuche in upstream-Regionen

Exploit

Cora et al. BMC Bioinformatics 5, 57 (2004)

Softwarewerkzeuge

aktuelle verfahren um promotoren zu finden
Aktuelle Verfahren um Promotoren zu finden

Ohler, Niemann Trends Gen 17, 2 (2001)

Softwarewerkzeuge

positions spezifische gewichtsmatrix
Positions-spezifische Gewichtsmatrix

Populäres Verfahren wenn es eine Liste von Genen gibt, die ein TF-Bindungs-motiv gemeinsam haben. Gute MSAs müssen vorhanden sein.

Alignment-Matrix: wie häufig treten die verschiedenen

Buchstaben an jeder Position im Alignment auf?

Hertz, Stormo (1999) Bioinformatics 15, 563

Softwarewerkzeuge

positions spezifische gewichtsmatrix19
Positions-spezifische Gewichtsmatrix

Beispiele für Matrizen, die von YRSA verwendet werden:

http://forkhead.cgb.ki.se/YRSA/matrixlist.html

Softwarewerkzeuge

3d strukturen von transkriptionsfaktoren
3D Strukturen von Transkriptionsfaktoren

1AU7.pdb

1A02.pdb

1AM9.pdb

TFs binden auf sehr

unterschiedliche Weise.

Manche sind sehr

selektiv für die

DNA-Konformation.

2 TFs bound!

1CIT.pdb

1GD2.pdb

1H88.pdb

http://www.rcsb.org

Softwarewerkzeuge

datenbank f r eukaryotische transkriptionsfaktoren transfac
Datenbank für eukaryotische Transkriptionsfaktoren: TRANSFAC

BIOBase / TU Braunschweig / GBF

Relationelle Datenbank

6 Dateien:

FACTOR Wechselwirkung von TFs

SITE ihre DNA-Bindungsstelle

GENE durch welche sie diese

Zielgene regulieren

CELL wo kommt Faktor in Zelle vor?

MATRIX TF Nukleotid-Gewichtungsmatrix

CLASS Klassifizierungsschema der TFs

Wingender et al. (1998) J Mol Biol 284,241

Softwarewerkzeuge

datenbank f r eukaryotische transkriptionsfaktoren transfac22
Datenbank für eukaryotische Transkriptionsfaktoren: TRANSFAC

BIOBase / TU Braunschweig / GBF

Matys et al. (2003) Nucl Acid Res 31,374

Softwarewerkzeuge

slide23

Datenbank für eukaryotische Transkriptionsfaktoren: TRANSFAC

BIOBase / TU Braunschweig / GBF

Matys et al. (2003) Nucl Acid Res 31,374

Softwarewerkzeuge

transfac klassifizierung
TRANSFAC Klassifizierung

1 Superklasse basische Domänen 3 Superklasse: Helix-turn-helix

1.1 Leuzin-zipper Faktoren (bZIP)

1.2 Helix-Loop-Helix Faktoren (bHLH) 4 Superklasse: beta-Scaffold 1.3 bHLH-bZIP Faktoren mit Kontakt in der

1.4 NF-1 Minor Groove

1.5 RF-X

1.6 bHSH 5 Superklasse: andere

2 Superklasse: Zink-koordinierende DNA-bindende Domänen

2.1 Cys4 Zinkfinger vom Typ nuklearer Rezeptor

2.2 verschiedene Cys4 Zinkfinger

2.3 Cys2His2 Zinkfinger Domänen

2.4 Cys6 Cystein-Zink Cluster

2.5 Zinkfinger mit abwechselnder Zusammensetzung

http://www.gene-regulation.com/pub/databases/transfac/cl.html

Softwarewerkzeuge

transfac datenbank
TRANSFAC Datenbank

Eintrag für 1.1 Leuzine-Zippers

http://www.gene-regulation.com

Softwarewerkzeuge

transfac datenbank26
TRANSFAC Datenbank

http://www.gene-regulation.com

Softwarewerkzeuge

transfac datenbank27
TRANSFAC Datenbank

http://www.gene-regulation.com

Softwarewerkzeuge

zusammenfassung28
Zusammenfassung

Es gibt große Datenbanken (z.B. TRANSFAC) mit Informationen über Promoterstellen. Diese Informationen sind experimentell überprüft.

Microarray-Daten erlauben es, nach gemeinsamen Motiven von ko-regulierten Genen zu suchen.

Auch möglich: gemeinsame Annotation in der Gene Ontology etc.

TF-Bindungsmotive sind oft überrepräsentiert in der 1000 bp-Region upstream.

Die klare Funktion davon ist unbekannt.

Relativ wenige TFs regulieren eine große Anzahl an Genen.

http://www.gene-regulation.com

Softwarewerkzeuge

identifizierung von repeats repeatmasker
Identifizierung von Repeats: RepeatMasker

RepeatMasker: durchsucht DNA Sequenzen auf

- eingefügte Abschnitte, die bekannten Repeat-Motiven entsprechen

(dazu wird eine lange Tabelle mit bekannten Motiven verwendet)

und

- auf Regionen geringer Komplexität (z.B. lange Abschnitt AAAAAAAA).

Output:

- detaillierte Liste, wo die Repeats in der Sequenz auftauchen und

- eine modifizierte Version der Input-Sequenz, in der die Repeats „maskiert“ sind, z.B. durch N‘s ersetzt sind.

Für die Sequenzvergleiche wird eine effiziente Implementation des Smith-Waterman-Gotoh Algorithmus verwendet.

http://www.gene-regulation.com

Softwarewerkzeuge

whole genome shotgun assemblierung
Whole Genome Shotgun Assemblierung

Es gibt 2 Strategien für die

Sequenzierung von Genomen:

clone-by-clone Methode

whole-genome shotgun Methode

(Celera, Gene Myers).

Die Shotgun Sequenzierung wurde bereits 1977 von F. Sanger et al. eingeführt und ist seither eine Standardmethode für die Sequenzierung von Genen.

Umstritten war jedoch, ob man sie auch für komplette Genome verwenden kann.

ED Green, Nat Rev Genet 2, 573 (2001)

Softwarewerkzeuge

arachne programm
Arachne Programm
  • von Serafin Batzoglou (MIT, Doktorarbeit 2000)
  • konstruiere Graph G für Überlappungen zwischen Paaren von reads aus
  • Shotgun-Daten
  • prozessiere G um Supercontigs von gemappten reads zu erhalten.

Wichtige Variation der whole-genome shotgun Sequenzierung:

sequenziere reads jeweils von beiden Enden eines Klons.

Da die Inserts nach ihrer Größe ausgewählt werden, ist damit der ungefähre

Abstand zwischen dem Paar von reads bekannt.

Man nennt diese earmuff(Ohrenwärmer) Verbindungen.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

arachne erzeuge berlappungsgraphen
Arachne: erzeuge Überlappungsgraphen

Liste von reads R = (r1, ..., rN) , N ist die Anzahl der reads.

Jeder read ribesitzt eine Länge li< 1000.

Wenn beide reads von den Endpunkten desselben Klons stammen (earmuff link),

besitzt rieine Verknüpfung zu einem anderen read rjin einer festen Distanz dij.

Erstes Ziel: erzeuge Graphen G der Überlappungen (Kanten) zwischen Paaren an

reads (Knoten)  dies ergibt die Paare an reads in R, die aligniert werden müssen.

Da R sehr lang sein kann, sind N2 alignments nicht praktikabel.

 erstelle Tabelle für das Vorkommen vonk-Tupel (Strings der Länge k) in den reads,

zähle die Anzahl von k-Tupel Treffern für jedes Paar an reads.

Führe dann paarweise Alignments zwischen den Paaren an reads durch,

die mehr als cutoff gemeinsame k-mere besitzen.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

arachne tabelle f r vorkommen von k meren
Arachne: Tabelle für Vorkommen von k-meren

Ermittle die Anzahl an k-Tupel Treffern in der Vorwärts- und Rückwärts-Richtung

zwischen jedem Paar von reads in R.

(1) Ermittle alle Triplets (r,t,v)

r = Nummer des reads in R

t = Index eines k-mers, das in r vorkommt

v = Richtung des Auftretens (vorwärts oder rückwärts)

(2) sortiere die Menge der Paare nach den k-mer Indices t

(3) verwende eine sortierte Liste um eine Tabelle T von Quadrubletts (ri, rj, f, v)

zu erstellen, wobei riund ridie reads sind, die mindestens einen gemeinsamen

k-mer enthalten, v die Richtung angiebt, und f die Anzahl an gemeinsamen

k-mers zwischen ri und rjin Richtung v.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

arachne tabelle f r vorkommen von k mers
Arachne: Tabelle für Vorkommen von k-mers

Hier:

k = 3

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

arachne tabelle f r vorkommen von k mers35
Arachne: Tabelle für Vorkommen von k-mers
  • Wenn ein k-Tupel „zu oft“ auftritt  gehört er wahrscheinlich zu einer
  • Repeat-Sequenz.
  • Man sollte diese nicht für die Detektion von Überlappungen verwenden.
  • Implementierung
  • finde k-Tupel(r,t,v) und sortieren sie in 64 Dateien entsprechen den ersten
  • drei Nukleotiden jedes k-mers.
  • Für i=1,64
  • lade Datei in den Speicher, sortiere nach t, speichere sortierte Datei ab.
  • end
  • lade 64 sortierte Dateien nacheinander in den Speicher,
  • fülle Tabelle T nacheinander auf.
  • In der Praxis ist k = 8 bis 24.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

arachne paarweise read alignments
Arachne: paarweise read-Alignments

Führe paarweise Alignments zwischen den Reads durch, die mehr als Cutoff

gemeinsame k-mers besitzen.

Sobald man zu häufige k-mers ausschließt (mehr als ein zweiter Cutoff), ist sichergestellt, daß nur O(N) viele paarweise Sequenzalignments durchgeführt werden müssen.

Nur eine kleine Anzahl an Basen-Austauschen und Indels ist in einer überlappenden Region zweier alignierter reads erlaubt.

Output des Alignment-Algorithmus:

für die reads ri, rj gibt es Quadrubletts (b1, b2, e1, e2) für jede detektierte Überlappungsregion mit den Anfangspositionen b1, b2 und Endpositionen e1,e2.

Falls eine signifikante Überlappungsregion vorliegt, wird (ri, rj, b1, b2, e1, e2) eine Kante im Überlappungsgraphen G.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

kombination teilweiser alignments
Kombination teilweiser Alignments

3 teilweise Alignments der Länge k=6 zwischen einem Paar von reads werden zu einem einzigen vollen Alignment der Länge k=19 kombiniert.

Die vertikalen Linien verbinden übereinstimmenden Basen, wogegen x Mismatche sind.

Dies ist eine oft auftretende Situation, in der ein ausgedehnter

k-mer Treffer ein volles Alignment von zwei reads ist.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

repeats erzeugen mehrdeutigkeit
Repeats erzeugen Mehrdeutigkeit

Ohne das Auftreten von Sequen-zierungsfehlern und Repeats wäre es einfach, alle entdeckbaren paarweise Abstände von reads zu finden und den Graph G zu konstruieren.

Da es Repeats jedoch sehr häufig auftreten, bedeutet eine Verbindung zwischen zwei reads in G nicht ohne weiteres eine wahre Überlappung.

Eine „Repeat-Verbindung“ ist eine Verbindung in G zwischen zwei reads, die aus verschiedenen Regionen des Genoms stammen und in der repetitiven Sequenz überein-stimmen.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

sequence contigs
Sequence contigs

unerläßlich für die Assemblierung ist die ausreichende Überdeckung (mehrfache

Sequenzierung = coverage) derselben Genomregionen

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

verbinden von contigs
Verbinden von Contigs

Durch die Löschung von k-mers hoher Frequenz wird einiges an Repetition im Genom vor der Erzeugung von G effizient maskiert.

Zur Erkennung von repetitiven Verbindung dienen weitere heuristische Algorithmen, die hier nicht diskutiert werden sollen.

Sequenz-Contigs werden gebildet

indem Paare von reads verbunden

werden, die eindeutig verbunden

werden können.

Tatsächlich ist die Situation viel

schwieriger als hier gezeigt, da

Repeats häufig nicht zu 100%

zwischen Kopien konserviert sind.

Batzoglou PhD thesis (2002)

Softwarewerkzeuge

benutze berlapp paarungen um die reads zu verbinden
Benutze Überlapp-Paarungen um die reads zu verbinden

Arachne sucht nach 2 Plasmiden mit gleicher Insert-Länge, deren Sequenzen an beiden Enden überlappen  paired pairs.

(A) A paired pair of overlaps.

The top two reads are end sequences from one insert, and the bottom two reads are end sequences from another.

The two overlaps must not imply too

large a discrepancy between the insert

lengths.

(B) Initially, the top two pairs of reads

are merged. Then the third pair of

reads is merged in, based on having

an overlap with one of the top two left

reads, an overlap with one of the top

two right reads, and consistent insert

lengths. The bottom pair is similarly

merged.

Unten: eine Menge von paired pairs werden zu contigs zusammengefasst und eine Konsensussequenz erzeugt.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

detection of repeat contigs
Detection of repeat contigs

Some of the identified contigs are repeat contigs in which nearly identical

sequence from distinct regions are collapsed together. Detection by

(a) repeat contigs usually have an unusually high depth of coverage.

(b) they will typically have conflicting links to other contigs.

Contig R is linked to contigs A and

B to the right. The distances

estimated between R and A and

R and B are such A and B cannot

be positioned without substantial

overlap between them. If there is

no corresponding detected overlap

between A and B then R is

probably a repeat linking to two

unique regions to the right.

After marking repeat contigs, the remaining

contigs should represent the correctly

assembled sequence.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

contig assembly
Contig assembly

If (a,b) and (a,c) overlap, then (b,c) are expected to overlap. Moreover, one can calculate that shift(b,c)=shift(a,c)-shift(a,b).

A repeat boundary is detected toward the right of read a, if there is no overlap (b,c), nor any path of reads x1, ..., xksuch that (b,x1), (x1,x2) ..., (xk,c) are all overlaps, and shift(b,x1) + ... + shift(xk,c)  shift(a,c) – shift(a,b).

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

consistency of forward reverse links
Consistency of forward-reverse links
  • The distance d(A,B) (length of gap or negated length of overlap) between two linked contigs A and B can be estimated using the forward-reverse linked reads between them.
  • The distance d(B,C) between two contigs B,C that are linked to the same contig A can be estimated from their respective distances to the linked contig.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

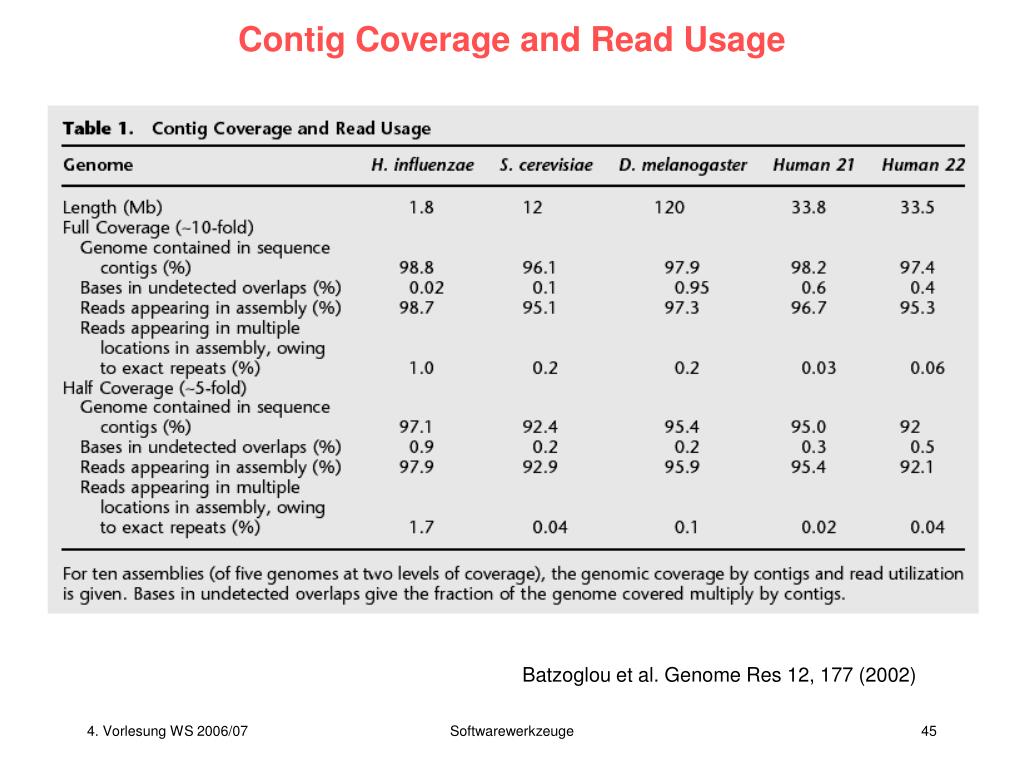

contig coverage and read usage
Contig Coverage and Read Usage

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

characterization of contigs and supercontigs
Characterization of Contigs and Supercontigs

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

base pair accuracy
Base Pair Accuracy

base quality x*10 means that (on average) one sequencing error occurs

in 10-x bases.

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

computational performance
Computational Performance

Batzoglou et al. Genome Res 12, 177 (2002)

Softwarewerkzeuge

vergleich verschiedener assemblierungen
Vergleich verschiedener Assemblierungen
  • man sollte gucken nach:
  • - welche Methode gibt die kleinste Anzahl an Contigs bzw. die kleinesten Anzahl am festen Contigs bzw. falsch assemblierten Contigs
  • die größt mögliche Abdeckung durch Contigs
  • falsch assemblierte Contigs sollten einen möglichst geringen Teil des Genoms ausmachen.

Pevzner, Tang, Waterman PNAS 98, 9748 (2001)

Softwarewerkzeuge

there is no error free assembler to date
There is no error-free assembler to date

Comparative analysis of EULER, PHRAP, CAP, and TIGR assemblers (NM sequencing project). Every box corresponds to a contig in NM assembly produced by these programs with colored boxes corresponding to assembly errors. Boxes in the IDEAL assembly correspond to islands in the read coverage.

Boxes of the same color show misassembled contigs.

Repeats with similarity higher than 95% are indicated by numbered boxes at the solid line showing the genome.

To check the accuracy of the assembled contigs, we fit each assembled contig into the genomic sequence. Inability to fit a contig into the genomic sequence indicates that the contig is misassembled. For example, PHRAP misassembles 17 contigs in the NM sequencing project, each contig containing from two to four fragments from different parts of the genome.

„Biologists "pay" for these errors at the

time-consuming finishing step“.

Pevzner, Tang, Waterman PNAS 98, 9748 (2001)

Softwarewerkzeuge

whole genome alignment wga
Whole Genome Alignment (WGA)

Nachdem die genomische DNA-Sequenz eng verwandter Organismen verfügbar wird, ist die erste Frage, wie das Alignment zweier Genome aussieht.

Globale Genom-Alignments machen nur für eng verwandte Organismen Sinn.

Im anderen Fall muß man erst die genomischen Rearrangements betrachten.

Dann kann man die systenischen Regionen (Regionen, in denen Gen-Reihenfolge des nächsten gemeinsamen Vorfahrens in beiden Spezies konserviert blieb) betrachten und lokale Genom-Alignments dieser Regionen produzieren.

Softwarewerkzeuge

konservierung von syntenie zwischen mensch und maus
Konservierung von Syntenie zwischen Mensch und Maus

Ein typisches 510-kb Segment des Maus-Chromosoms 12, das mit einem 600-kb Stück des menschlichen Chromosom 14 verwandt ist.

Blaue Linien: reziprok eindeutige Treffer in beiden Genomen.

Rote Markierungen kennzeichnen die Länge der passenden Regionen.

Die Abstände zwischen diesen „Landmarks“ sind im Maus-Genom kleiner als im Mensch, was mit der 14% kürzeren Gesamtlänge des Genoms übereinstimmt.

The mouse genome. Nature420, 520 - 562

Softwarewerkzeuge

entsprechung syntenischer regionen
Entsprechung syntenischer Regionen

342 Segmente und 217 Blöcke >300 kb mit konservierter Syntenie im Mensch sind im Maus-Genom markiert.

Jede Farbe entspricht einem bestimmten menschlichen Chromosom.

The mouse genome. Nature420, 520 - 562

Softwarewerkzeuge

sensitivit t
Sensitivität

Im globalen Mensch:Maus Alignment sind mehr als eine Millionen Regionen stärker als 70% konserviert (auf 100-bp Level)

– diese Regionen decken > 200 Million bp ab.

Nur 62% von ihnen werden von (lokalen) BLAT-Treffern abgedeckt.

Dies bedeutet, daß man 38% der konservierten Abschnitte nur durch das globale Alignment finden kann!

Idee: lokales Alignment soll als Anker-Verfahren für anschliessendes globales Alignment dienen. Dadurch hofft man, viele zusätzliche konservierte Regionen ausserhalb der Anker-Regionen zu finden.

Couronne, ..., Dubchak, Genome Res. 13, 73 (2003)

Softwarewerkzeuge

hohe sensitivit t von globalen alignments
hohe Sensitivität von globalen Alignments

Beispiel: das globale Alignment der mouse finished sequence NT_002570 gegen die Region, die mit BLAT-Ankern gefunden wurde, zeigt konservierte kodierende und nicht-kodierende Elemente, die mit BLAT nicht gefunden wurden.

Couronne, ..., Dubchak, Genome Res. 13, 73 (2003)

Softwarewerkzeuge

ankerbasierte methoden f r wga
Ankerbasierte Methoden für WGA

Diese Methoden versuchen sich entsprechende Teile der Buchstabenfolgen der betrachteten Sequenzen zu finden, die wahrscheinlich zu einem globalen Alignment gehören werden.

(Diese teilweisen Treffer können durch lokale Alignments gefunden werden).

Sie bilden „Anker“ in den beiden zu alignierenden Sequenzen.

In diesen Methoden werden zuerst die Ankerpunkte aligniert und dann die Lücken dazwischen geschlossen.

MUMmer ist eine sehr erfolgreiche Implementation dieser Strategie für das Alignment zweier genomischer Sequenzen.

Softwarewerkzeuge

was ist mummer
Was ist MUMmer?
  • A.L. Delcher et al. 1999, 2002 Nucleic Acids Res.
  • http://www.tigr.org/tigr-scripts/CMR2/webmum/mumplot
  • Nimm an, dass zwei Sequenzen eng verwandt sind (sehr ähnlich)
  • MUMmer kann zwei bakterielle Genome in weniger als 1 Minute alignieren
  • nutzt Suffix-Bäume um Maximal Unique Matches zu finden
  • Definition eines Maximal Unique Matches (MUM):
    • Eine Subsequenz, die in beiden Sequenzen genau einmal ohne Abweichungen vorkommt und in keine Richtung verlängert werden kann.
  • Grundidee: ein MUM ausreichender Länge wird sicher Teil eines globalen Alignments sein.

A maximal unique matching subsequence (MUM) of 39 nt (shown in uppercase) shared by Genome A and Genome B. Any extension of the MUM will result in a mismatch.

By definition, an MUM does not occur anywhere else in either genome.

Delcher et al. Nucleic Acids Res 27, 2369 (1999)

Softwarewerkzeuge

mummer wichtige schritte
MUMmer: wichtige Schritte
  • Erkenne MUMs (Länge wird vom Benutzer festgelegt)

ACTGATTACGTGAACTGGATCCA

ACTCTAGGTGAAGTGATCCA

ACTGATTACGTGAACTGGATCCA

ACTCTAGGTGAAGTGATCCA

10

1

20

ACTGATTACGTGAACTGGATCCA

ACTC--TAGGTGAAGTG-ATCCA

1

10

20

Softwarewerkzeuge

definition von mummers
Definition von MUMmers
  • Für zwei Strings S1 und S2 und einen Parameter l
  • Der Substring u ist eine MUM Sequenz wenn gilt:
    • |u| > l
    • u kommt genau einmal in S1 und genau einmal in S2 (Eindeutigkeit)
    • Für jeden Buchstaben a kommt weder ua noch au sowohl in

S1 als auch in S2 vor (Maximalität)

Softwarewerkzeuge

wie findet man mums
Wie findet man MUMs?
  • Naiver Ansatz
    • Vergleiche alle Teilsequenzen von A mit allen Teilsequenzen von B.

Dies dauert O(nn)

  • verwende Suffix-Bäume als Datenstruktur
    • ein naiver Ansatz, einen Suffix-Baum zu konstruieren hat

eine quadratische Komplexität in der Rechenzeit und dem Speicherplatz

    • durch klevere Benutzung von Pointern gibt es lineare Algorithmen in Rechenzeit und Speicherplatz wie den Algorithmus von McCreight

Softwarewerkzeuge

suffix b ume
Suffix-Bäume
  • Suffix-Bäume sind seit über 20 Jahren wohl etabliert.
  • Einige ihrer Eigenschaften:
  • ein “Suffix” beginnt an jeder Position I der Sequenz und reicht bis zu ihrem Ende.
  • Eine Sequenz der Länge N hat N Suffices.
  • Es gibt N Blätter.
  • Jeder interne Knoten hat mindest zwei Kinder.
  • 2 Kanten aus dem selben Knoten können nicht mit dem selben Buchstaben beginnen.
  • Am Ende wird $ angefügt

CACATAG$

Softwarewerkzeuge

konstruktion eines suffix baums
Konstruktion eines Suffix-Baums

CACATAG$

Suffixes:

1. CACATAG$

C

A

C

A

T

A

G

$

1

Softwarewerkzeuge

konstruktion eines suffix baums63
Konstruktion eines Suffix-Baums

CACATAG$

A

Suffixes:

1. CACATAG$

2. ACATAG$

C

A

C

C

A

A

T

T

A

A

G

G

$

$

2

1

Softwarewerkzeuge

konstruktion eines suffix baums64
Konstruktion eines Suffix-Baums

CACATAG$

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

C

A

C

C

A

A

T

T

T

A

A

A

G

G

G

$

$

$

2

3

1

Softwarewerkzeuge

konstruktion eines suffix baums65
Konstruktion eines Suffix-Baums

CACATAG$

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

4. ATAG$

C

T

A

G

$

4

A

C

C

A

A

T

T

T

A

A

A

G

G

G

$

$

$

2

3

1

Softwarewerkzeuge

konstruktion eines suffix baums66
Konstruktion eines Suffix-Baums

CACATAG$

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

4. ATAG$

5. TAG$

C

T

A

G

$

4

A

C

C

T

A

A

T

T

A

T

A

A

A

G

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

konstruktion eines suffix baums67
Konstruktion eines Suffix-Baums

CACATAG$

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

4. ATAG$

5. TAG$

6. AG$

C

T

A

G

$

4

A

C

C

T

A

A

T

G

T

A

T

$

A

A

A

G

6

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

konstruktion eines suffix baums68
Konstruktion eines Suffix-Baums

CACATAG$

G

$

7

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

4. ATAG$

5. TAG$

6. AG$

7. G$

C

T

A

G

$

4

A

C

C

T

A

A

T

G

T

A

T

$

A

A

A

G

6

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

konstruktion eines suffix baums69
Konstruktion eines Suffix-Baums

CACATAG$

$

G

$

8

7

A

Suffixes:

1. CACATAG$

2. ACATAG$

3. CATAG$

4. ATAG$

5. TAG$

6. AG$

7. G$

8. $

C

T

A

G

$

4

A

C

C

T

A

A

T

G

T

A

T

$

A

A

A

G

6

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

suchen in einem suffix baum
Suchen in einem Suffix-Baum

$

G

$

Search Pattern:

CATA

8

7

A

C

T

A

G

$

4

A

C

C

T

A

A

T

G

T

A

T

$

A

A

A

G

6

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

suchen in einem suffix baum71
Suchen in einem Suffix-Baum

$

G

$

Search Pattern:

ATCG

8

7

A

C

T

A

G

$

4

A

C

C

T

A

A

T

G

T

A

T

$

A

A

A

G

6

G

G

G

$

$

$

$

2

3

1

5

Softwarewerkzeuge

sortieren der mums
Sortieren der MUMs
  • MUMs werden nach ihren Positionen in Genom A sortiert

Genome A:

3

1

2

4

5

6

7

Genome B:

3

6

5

1

2

4

7

Genome A:

1

2

4

6

7

Genome B:

6

7

2

1

4

Jeder MUM ist nur mit seiner Nummer gekennzeichnet, ohne Berücksichtigung seiner Länge.

Das obere Alignment zeigt alle MUMs.

Die Verschiebung von MUM 5 in Genom B zeigt eine Transposition an.

Die Verschiebung von MUM 3 könnte ein Zufallstreffer oder Teil einer inexakten Repeat-Sequenz sein.

Unteres Alignment: suche in beiden Genomen die längste gemeinsam ansteigende Folge an Subsequenzen

Softwarewerkzeuge

beispiel alignment zweier mikroorganismen
Beispiel: Alignment zweier Mikroorganismen

Das Genom von M.genitalium ist nur etwa 2/3 so lang wie das von M.pneumoniae.

Obere Abbildung: FASTA-Alignment von

M.genitalium und M.pneumoniae.

Mitte: Alignment mit 25mers

Unten: Alignment mit MUMs. 5 Translokationen.

Ein Punkt bedeutet jeweils einen Treffer zwischen den Genomen.

FASTA-Plot: ähnliche Gene

25-mer-Plot: 25-Basen-Sequenz, die in beiden Sequenzen genau einmal vorkommt.

MUM-Plot: MUM-Treffer.

Delcher et al. Nucleic Acids Res 27, 2369 (1999)

Softwarewerkzeuge

beispiel alignment mensch maus
Beispiel: Alignment Mensch:Maus

Alignment von weiter entfernt liegenden Spezies:

Mensch gegen Maus.

Hier: Alignment einer 222 930 bp Teilsequenz auf dem mensch-lichen Chromosom 12, accession no. U47924, gegen eine 227 538 bp lange Teilsequenz des Maus-chromosoms 6.

Jeder Punkt des Plots entspricht einem MUM von [ge]15 bp.

Delcher et al. Nucleic Acids Res 27, 2369 (1999)

Softwarewerkzeuge

zusammenfassung75
Zusammenfassung
  • Die Anwendung der Suffix-Bäume war ein Durchbruch für die Alignierung ganzer Genome
  • MUMmer 2 besitzt zusätzliche Verbesserung für die Rechenzeit und den Speicherplatz
    • die Verwendung von Suffix-Arrays anstatt von Suffix-Bäumen gibt eine verbesserte Datenstruktur ( Stefan Kurtz, Hamburg)
    • es wird nun möglich, mehr als zwei Genome zu alignieren (implementiert in MGA)

Softwarewerkzeuge
