  1. 라우팅 기술 (RIP, OSPF) 컴퓨터공학과 20051401 강지훈 20062488 윤인선 20081660 이고운 20081713 전유나

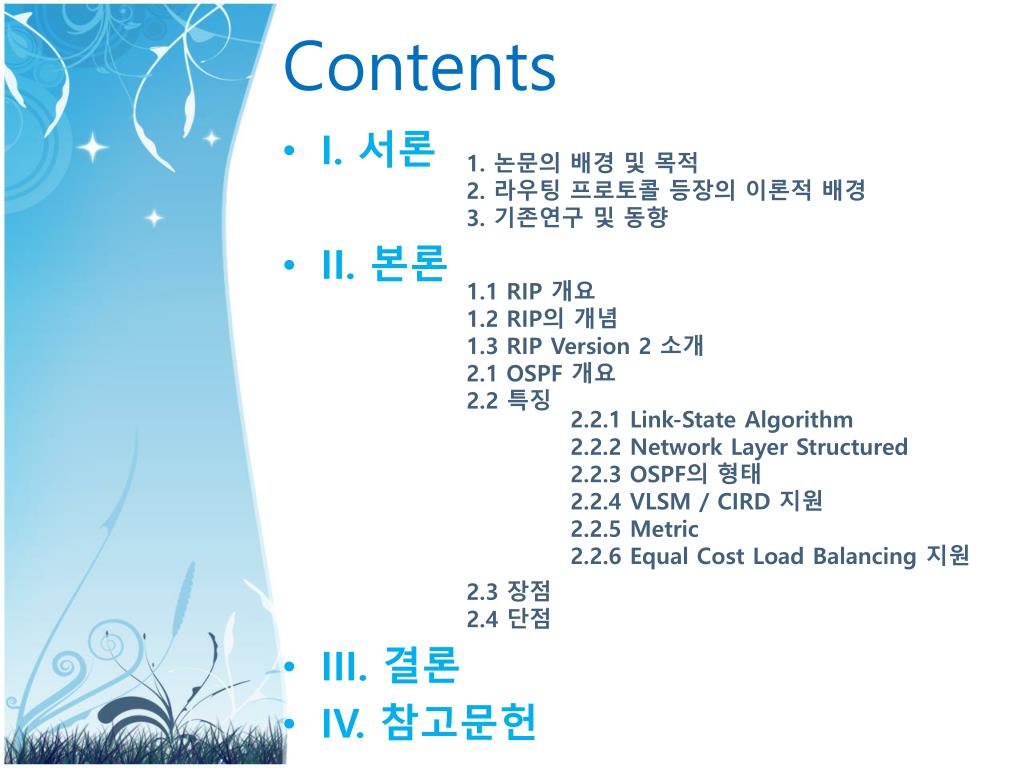

  2. Contents 1. 논문의 배경 및 목적 2. 라우팅 프로토콜 등장의 이론적 배경 3. 기존연구 및 동향 • I. 서론 • II. 본론 • III. 결론 • IV. 참고문헌 1.1 RIP 개요 1.2 RIP의 개념 1.3 RIP Version 2 소개 2.1 OSPF 개요 2.2 특징 2.3 장점 2.4 단점 2.2.1 Link-State Algorithm 2.2.2 Network Layer Structured 2.2.3 OSPF의 형태 2.2.4 VLSM / CIRD 지원 2.2.5 Metric 2.2.6 Equal Cost Load Balancing 지원

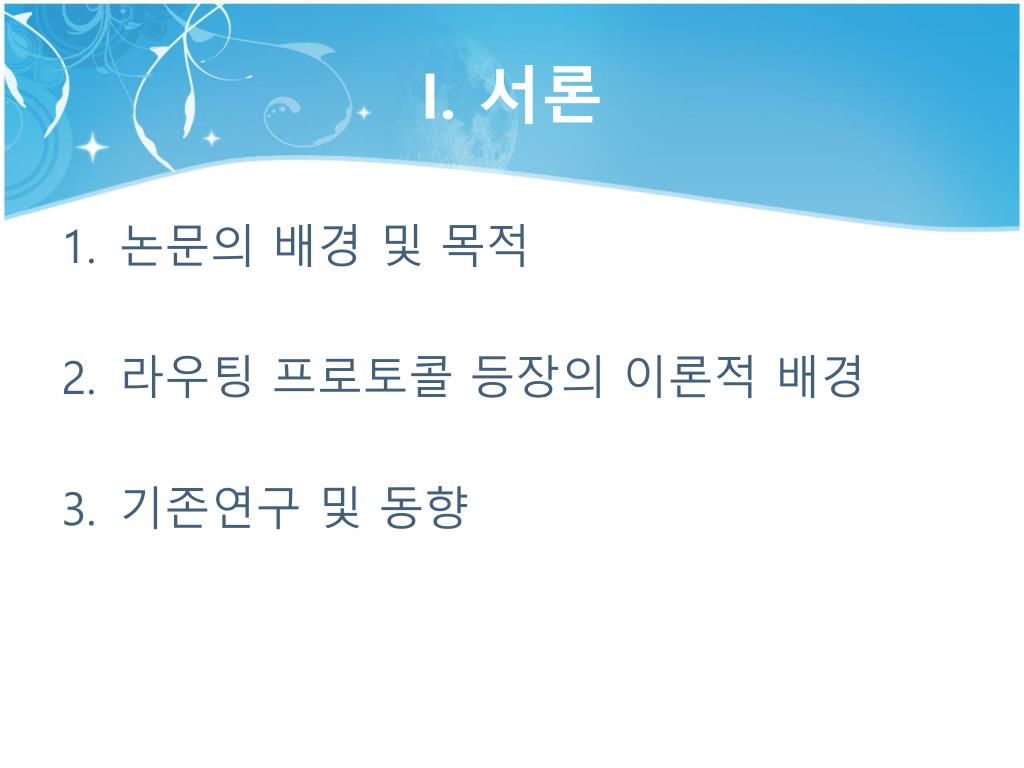

  3. I. 서론 • 논문의 배경 및 목적 • 라우팅 프로토콜 등장의 이론적 배경 • 기존연구 및 동향

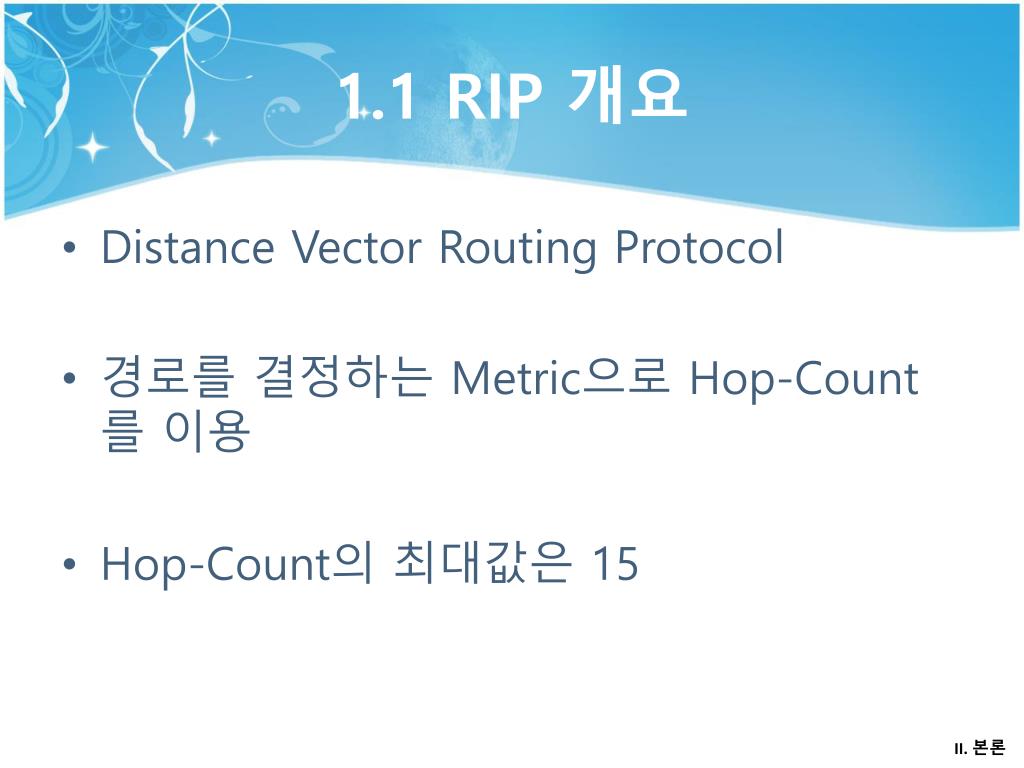

  4. 1.1 RIP 개요 • Distance Vector RoutingProtocol • 경로를 결정하는 Metric으로 Hop-Count를 이용 • Hop-Count의 최대값은 15 II. 본론

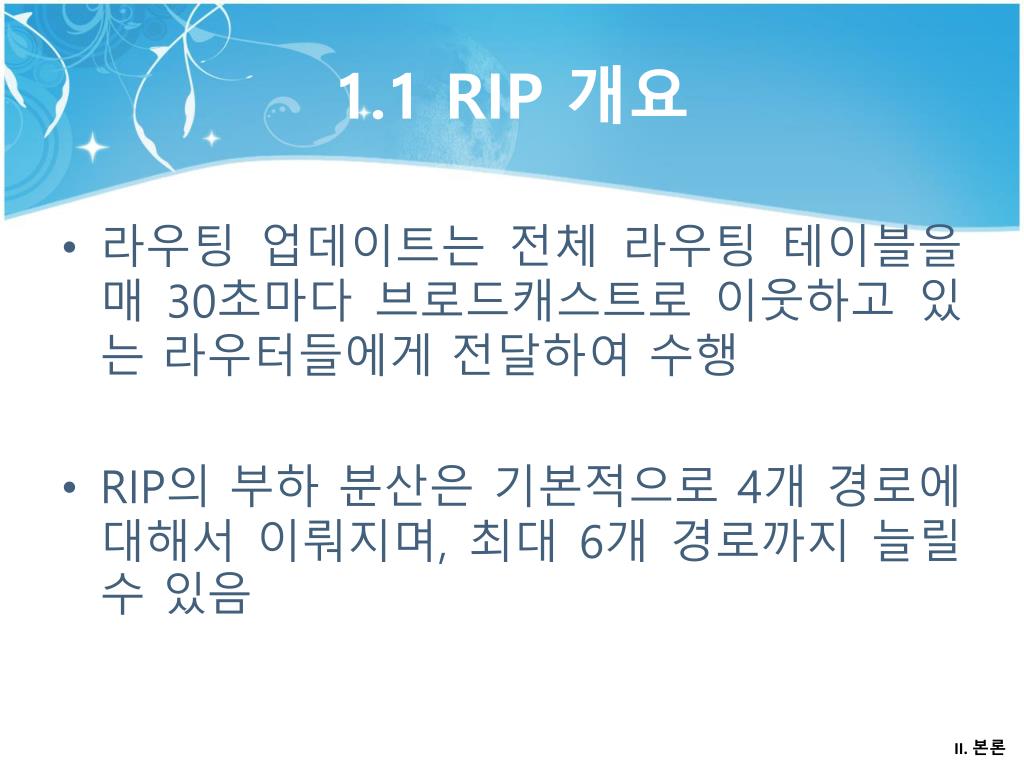

  5. 1.1 RIP 개요 라우팅 업데이트는 전체 라우팅 테이블을 매 30초마다 브로드캐스트로 이웃하고 있는 라우터들에게 전달하여 수행 RIP의 부하 분산은 기본적으로 4개 경로에 대해서 이뤄지며, 최대 6개 경로까지 늘릴 수 있음 II. 본론

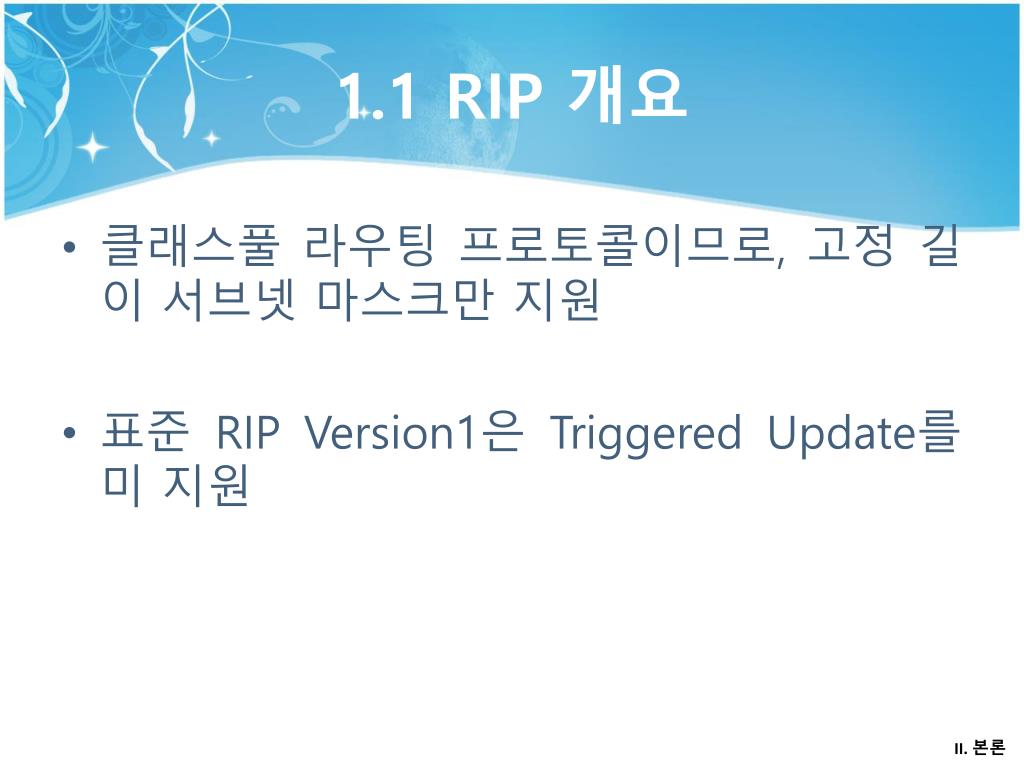

  6. 1.1 RIP 개요 클래스풀 라우팅 프로토콜이므로, 고정 길이 서브넷 마스크만 지원 표준 RIP Version1은 Triggered Update를 미 지원 II. 본론

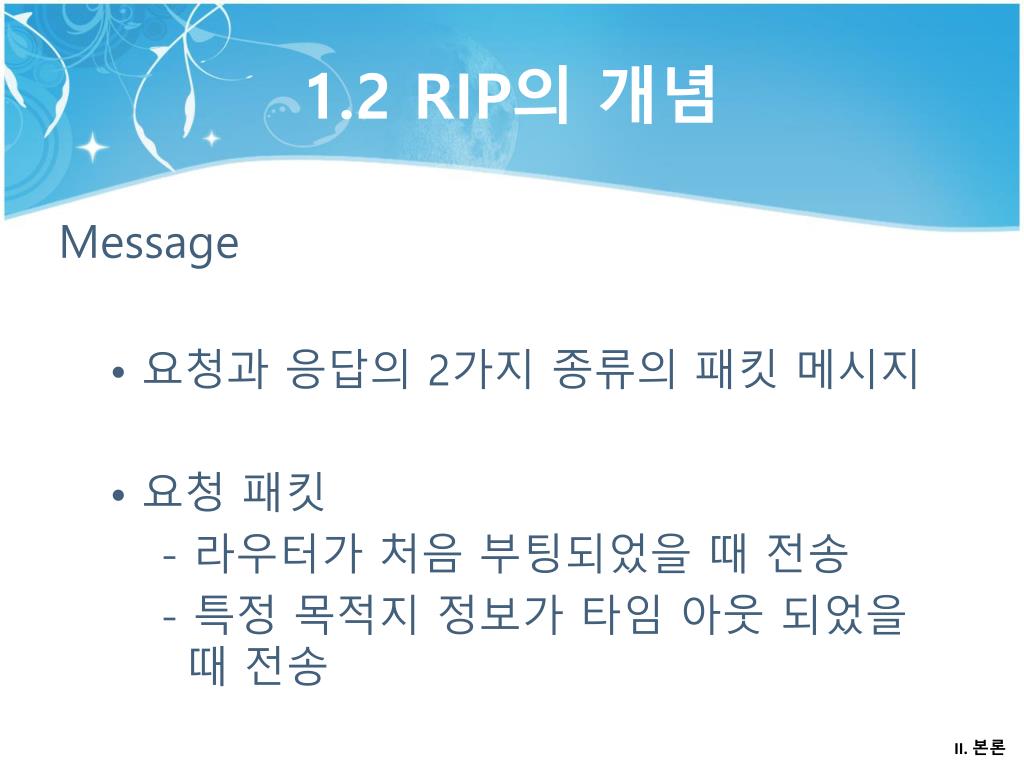

  7. 1.2 RIP의 개념 Message • 요청과 응답의 2가지 종류의 패킷 메시지 • 요청 패킷 - 라우터가 처음 부팅되었을 때 전송 - 특정 목적지 정보가 타임 아웃 되었을 때 전송 II. 본론

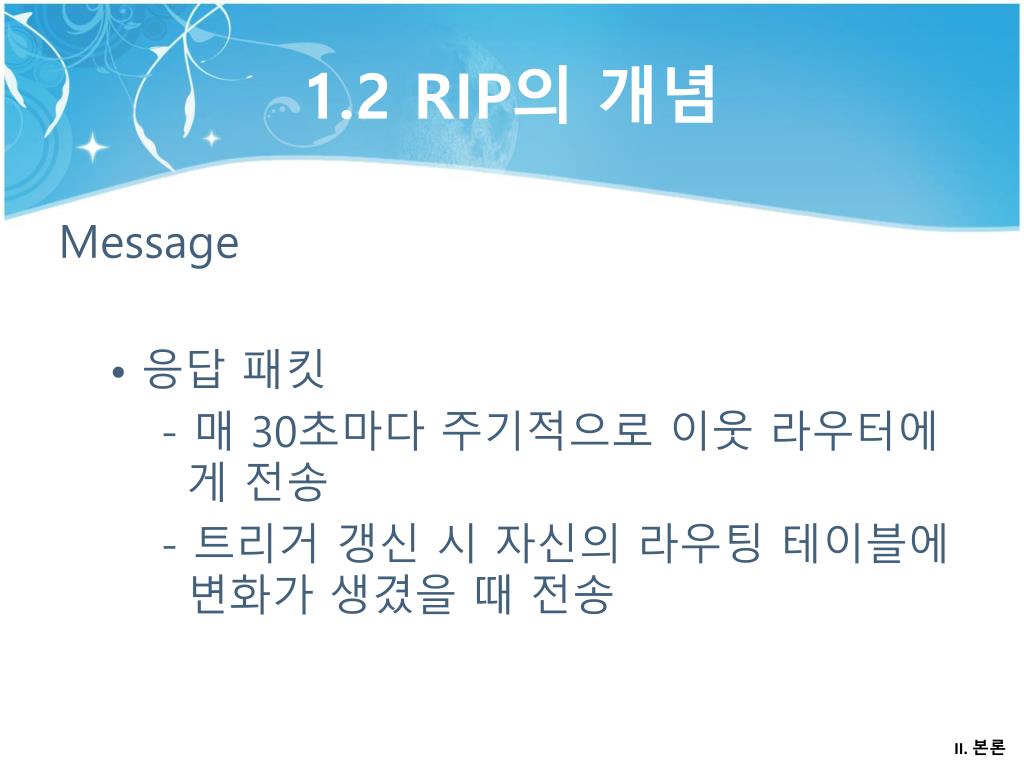

  8. 1.2 RIP의 개념 Message • 응답 패킷 - 매 30초마다 주기적으로 이웃 라우터에게 전송 - 트리거 갱신 시 자신의 라우팅 테이블에 변화가 생겼을 때 전송 II. 본론

  9. 1.2 RIP의 개념 Message • 타임아웃 시간 동안 라우팅 정보의 수신이 이루어지지 않을 때 - 의미 없는 목적지로 간주 - 일정시간 후 라우팅 테이블에서 삭제 II. 본론

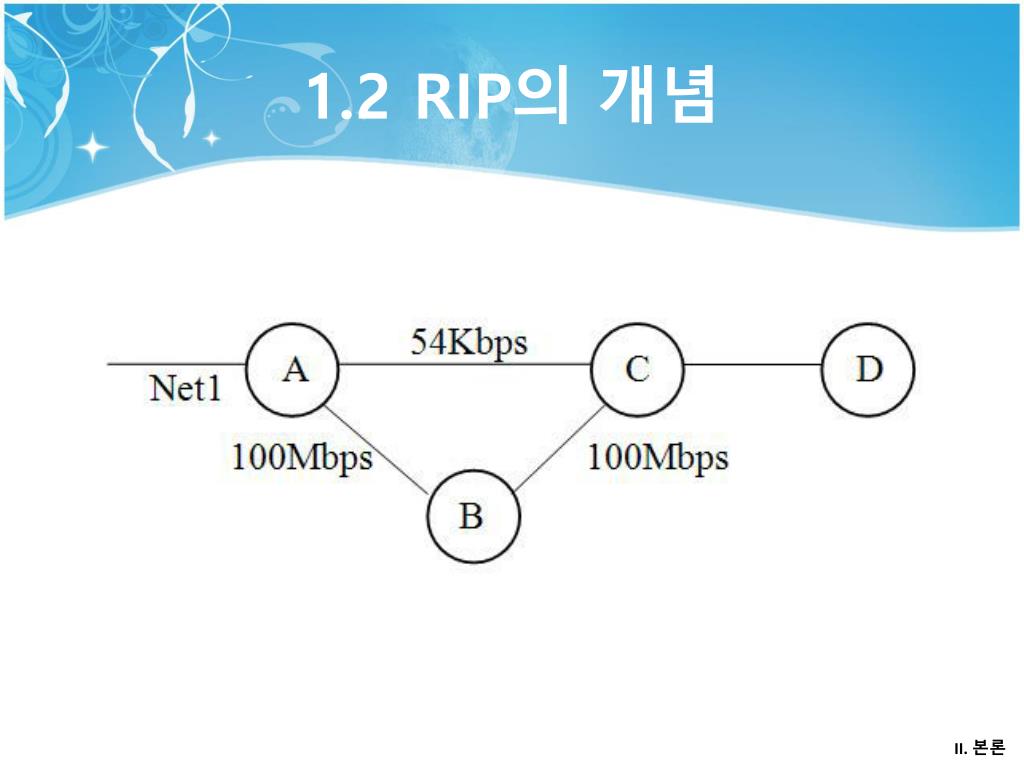

  10. 1.2 RIP의 개념 II. 본론

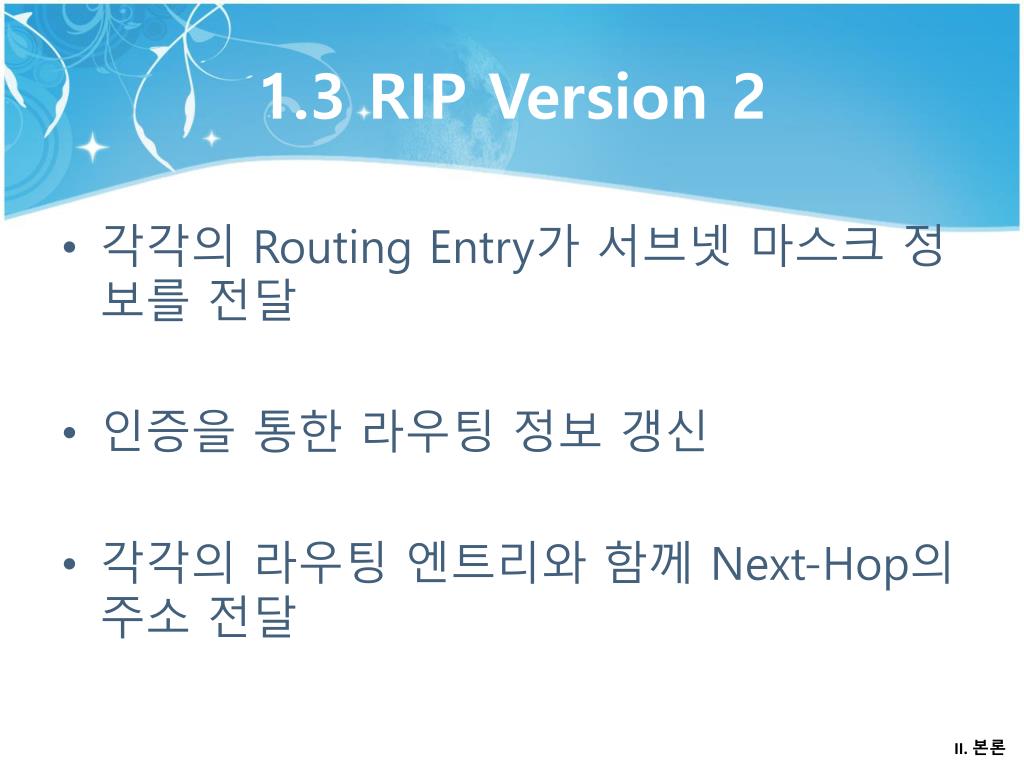

  11. 1.3 RIP Version 2 • 각각의 Routing Entry가 서브넷 마스크 정보를 전달 • 인증을 통한 라우팅 정보 갱신 • 각각의 라우팅 엔트리와 함께 Next-Hop의 주소 전달 II. 본론

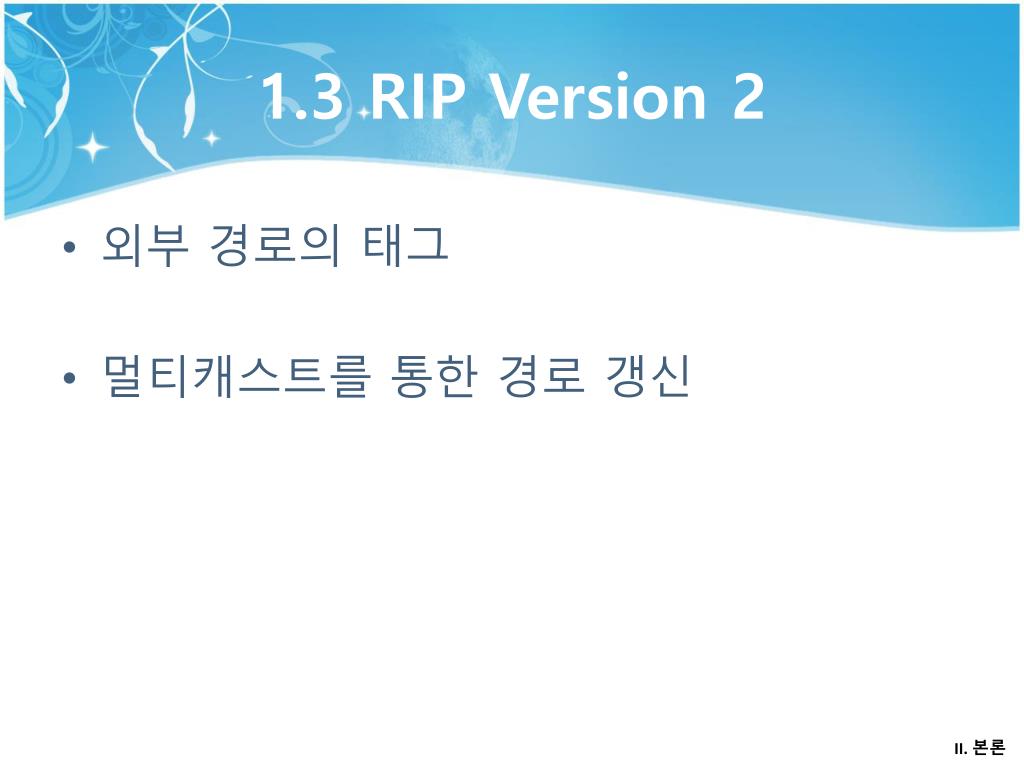

  12. 1.3 RIP Version 2 외부 경로의 태그 멀티캐스트를 통한 경로 갱신 II. 본론

  13. 2.1 OSPF 개요 OSPF (Open Shortest Path First) Link-State Routing Protocol RIP에 사용되는 Distance Vector 방식 한계를 극복하기 위해 개발된 프로토콜

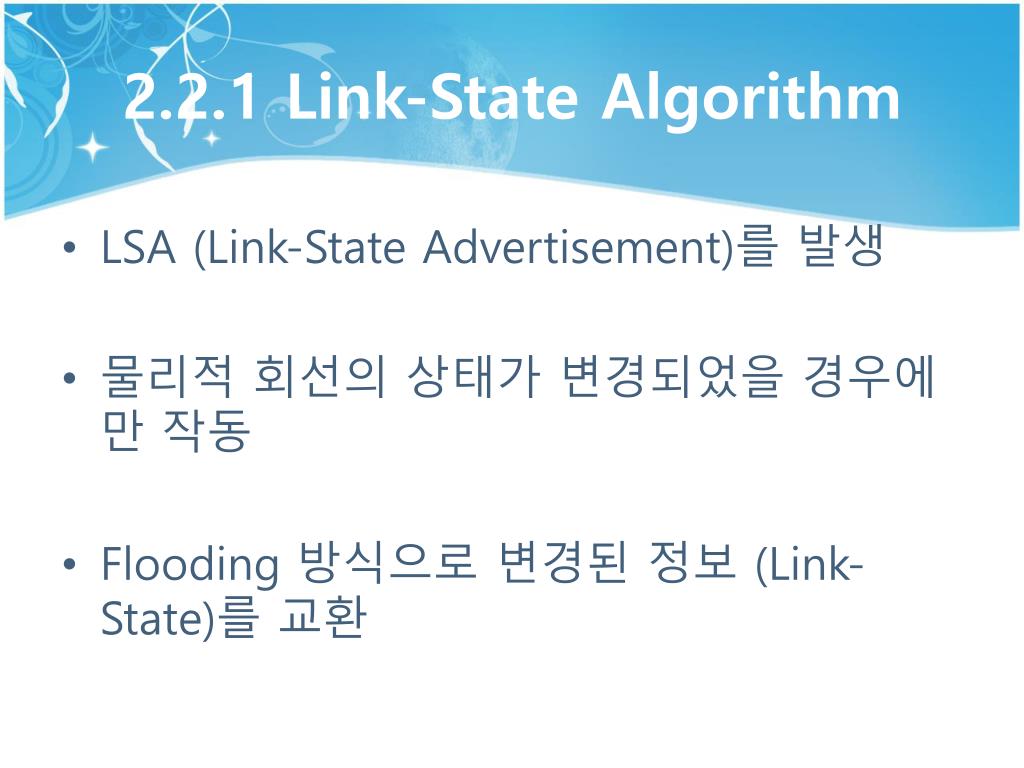

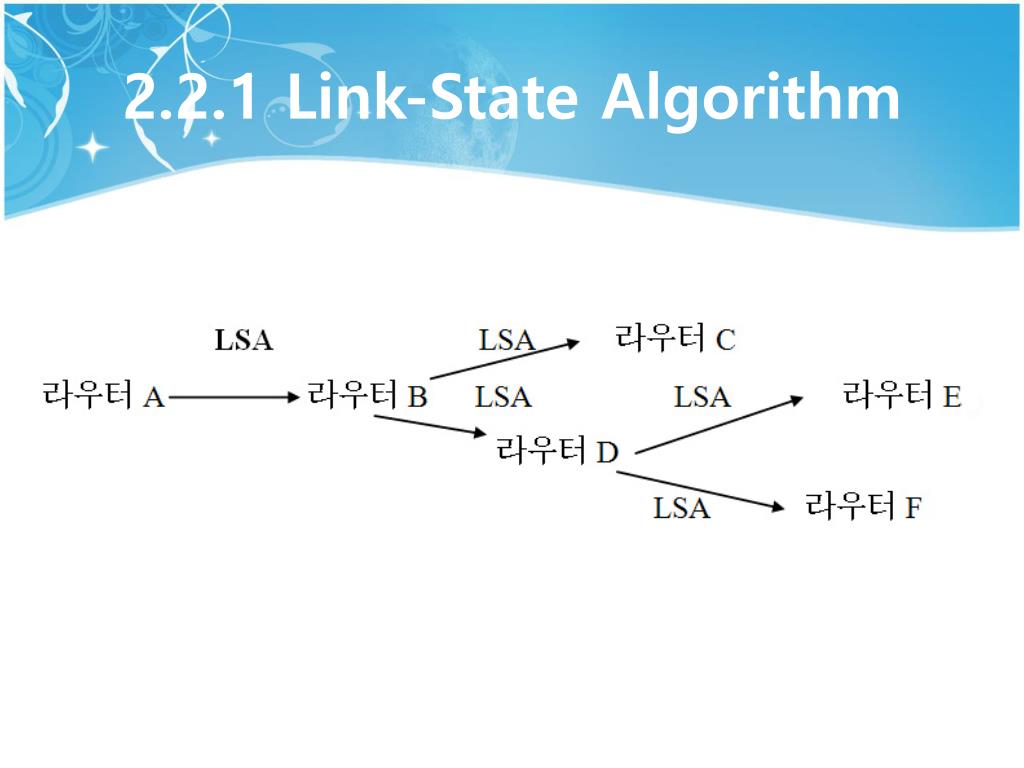

  14. 2.2.1 Link-State Algorithm • LSA (Link-State Advertisement)를 발생 • 물리적 회선의 상태가 변경되었을 경우에만 작동 • Flooding 방식으로 변경된 정보 (Link-State)를 교환

  15. 2.2.1 Link-State Algorithm

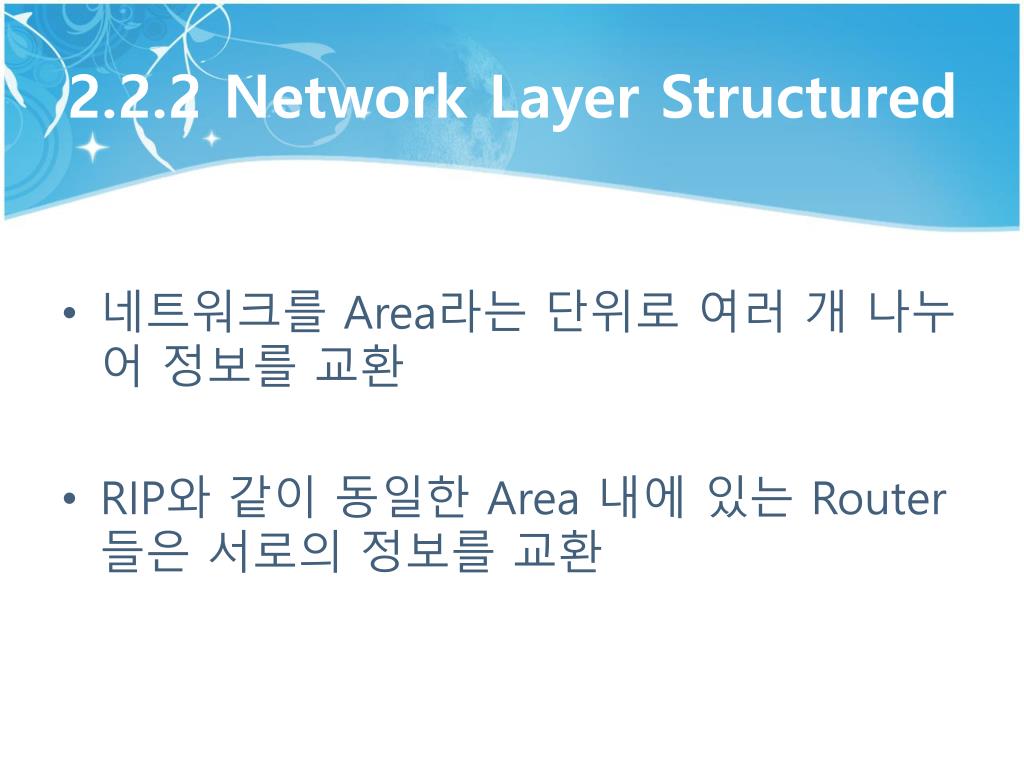

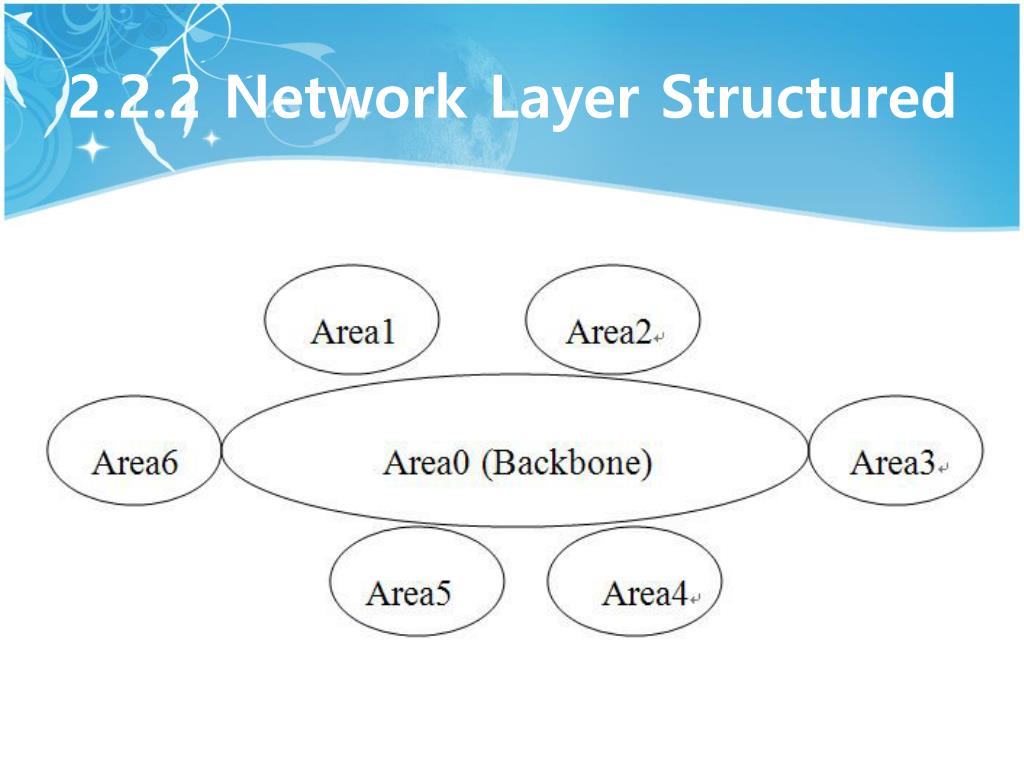

  16. 2.2.2 Network Layer Structured • 네트워크를 Area라는 단위로 여러 개 나누어 정보를 교환 • RIP와 같이 동일한 Area 내에 있는 Router 들은 서로의 정보를 교환

  17. 2.2.2 Network Layer Structured

  18. 2.2.3 OSPF의 형태 OSPF Router • Internal Router • Area Border Router • AS Boundary Router • Designated Router • Backup Designated Router

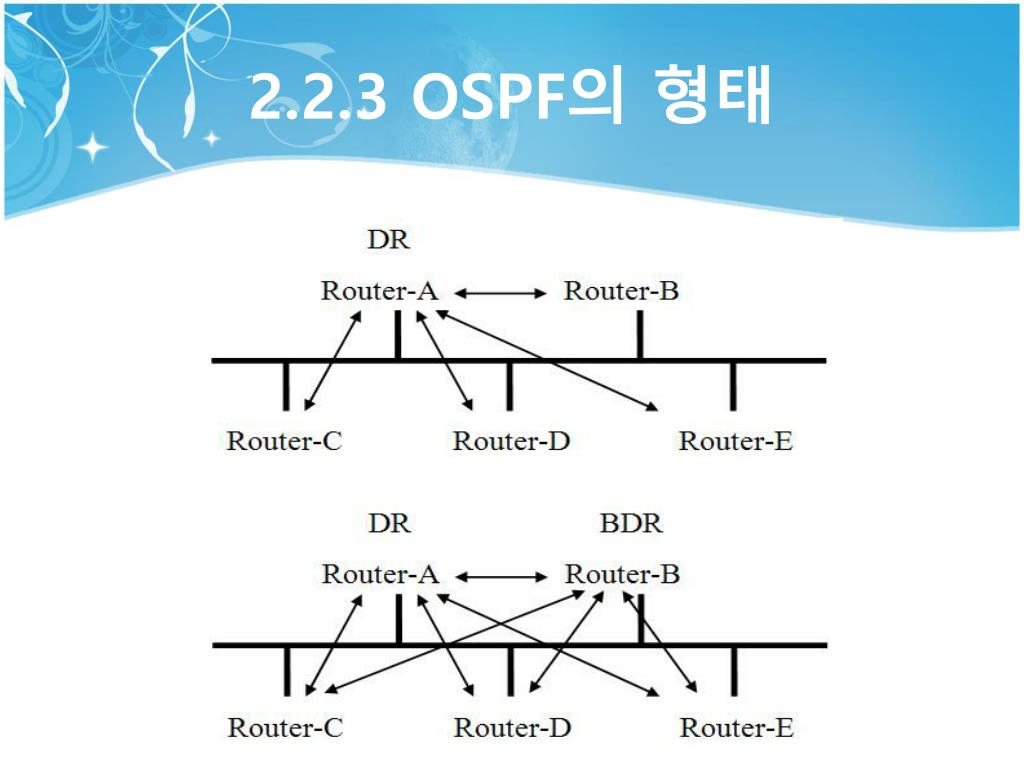

  19. 2.2.3 OSPF의 형태

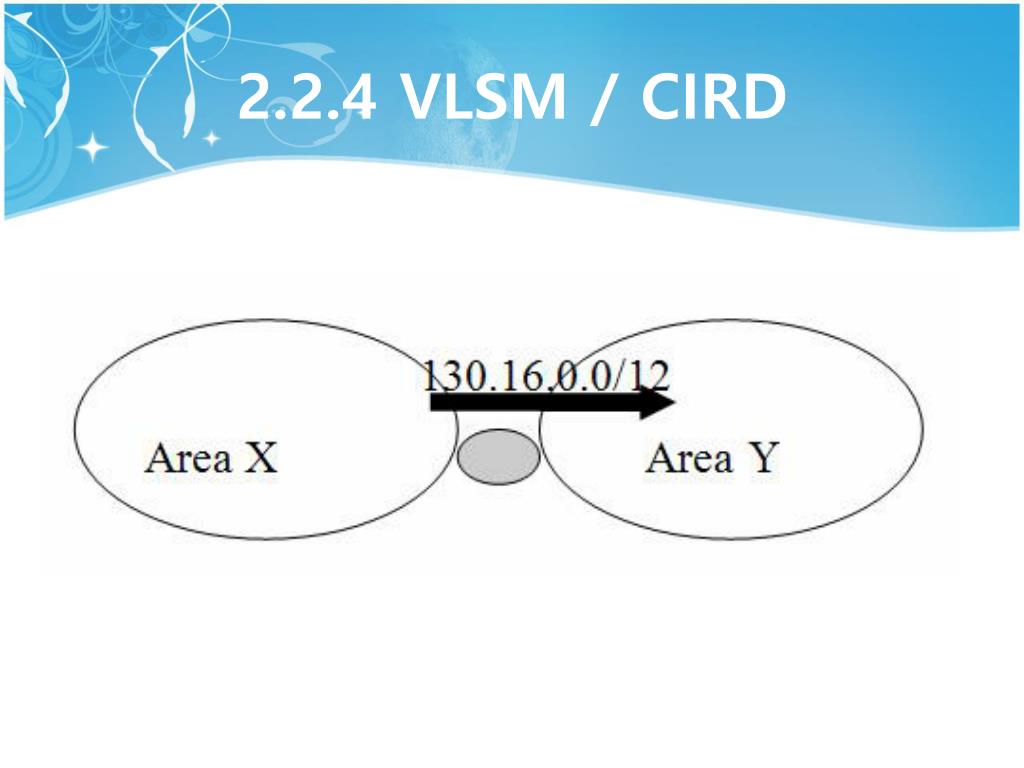

  20. 2.2.4 VLSM / CIRD • VLSM (Variable length Subnet Masking) Classless개념에 추가로 도입된 기능 • CIRD (Classless Interdomain Routing) VLSM과 반대의 개념으로 작게 나눠진 네트워크를 큰 덩어리로 만드는 기술

  21. 2.2.4 VLSM / CIRD

  22. 2.2.5 Metric • Delay, Throughput, reliability를 이용 • Type of Service • cost라는 개념을 사용하며 cost가 적은 경로를 사용

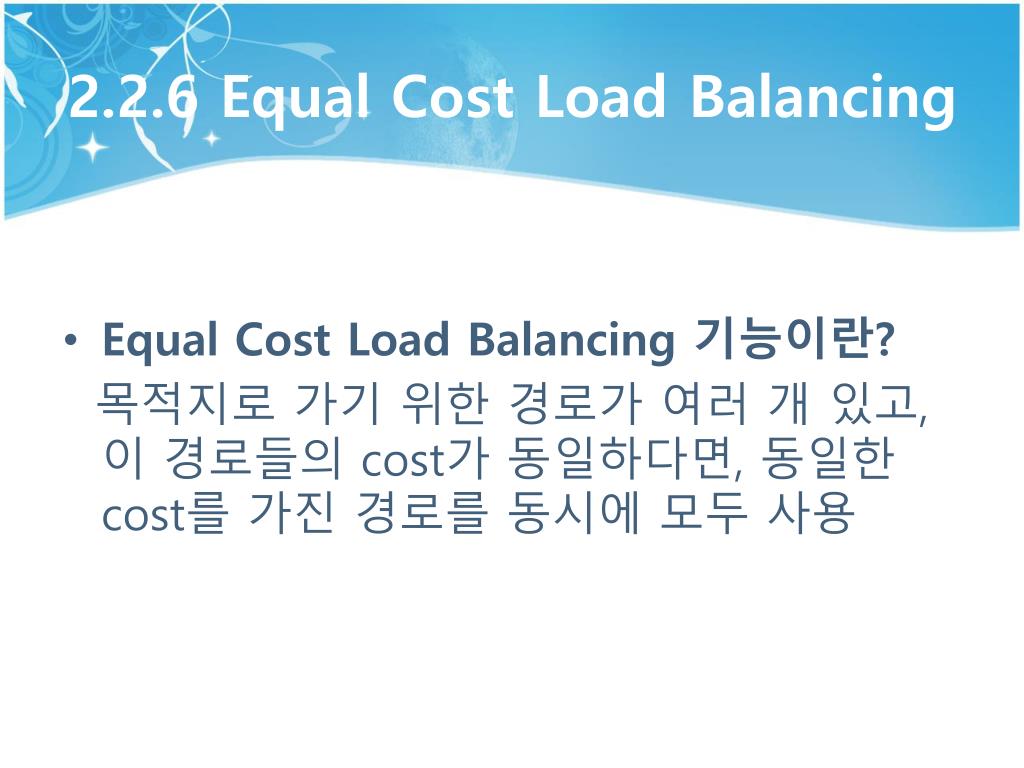

  23. 2.2.6 Equal Cost Load Balancing • Equal Cost Load Balancing 기능이란? 목적지로 가기 위한 경로가 여러 개 있고, 이 경로들의 cost가 동일하다면, 동일한 cost를 가진 경로를 동시에 모두 사용

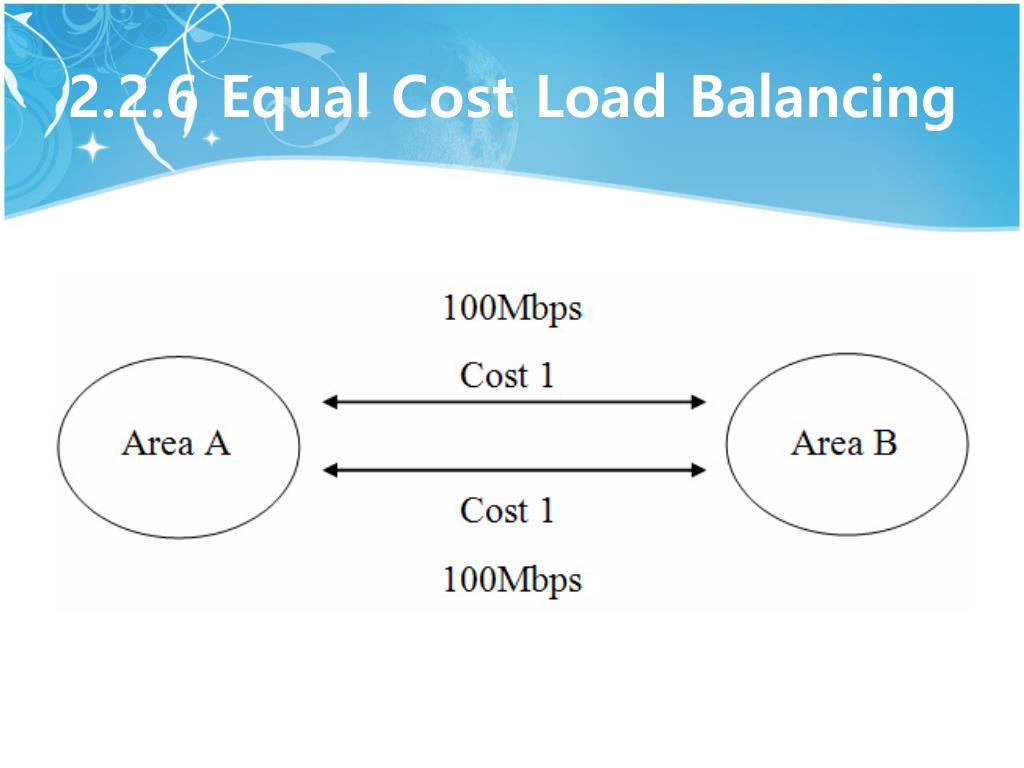

  24. 2.2.6 Equal Cost Load Balancing

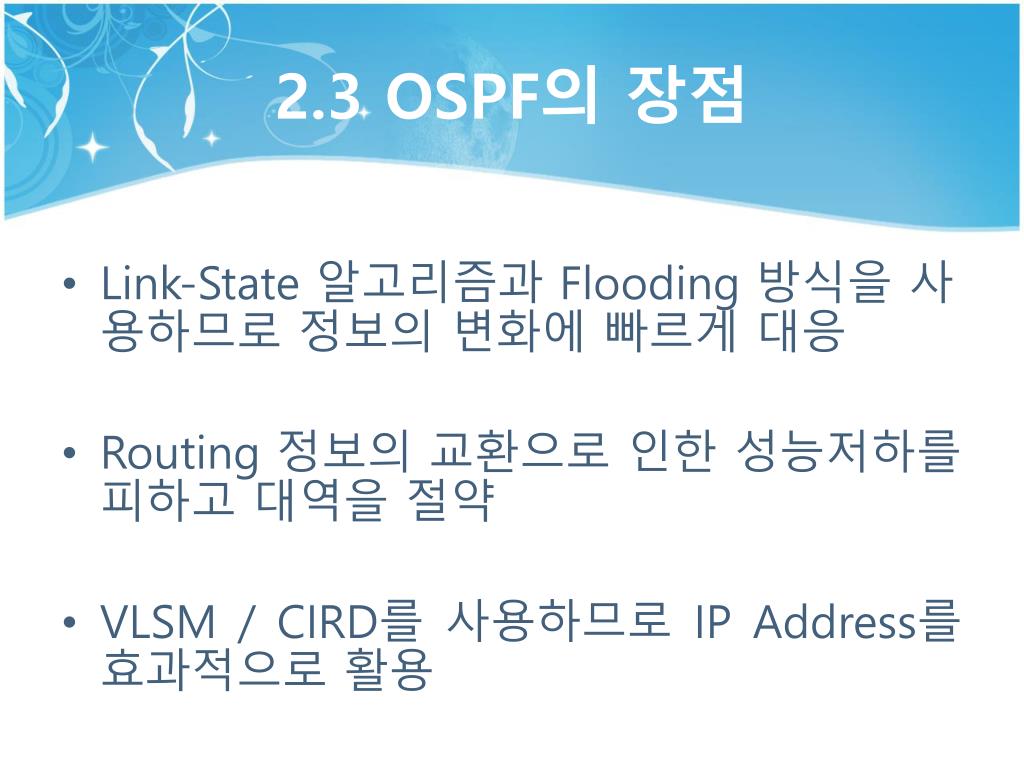

  25. 2.3 OSPF의 장점 • Link-State 알고리즘과 Flooding 방식을 사용하므로 정보의 변화에 빠르게 대응 • Routing 정보의 교환으로 인한 성능저하를 피하고 대역을 절약 • VLSM / CIRD를 사용하므로 IP Address를 효과적으로 활용

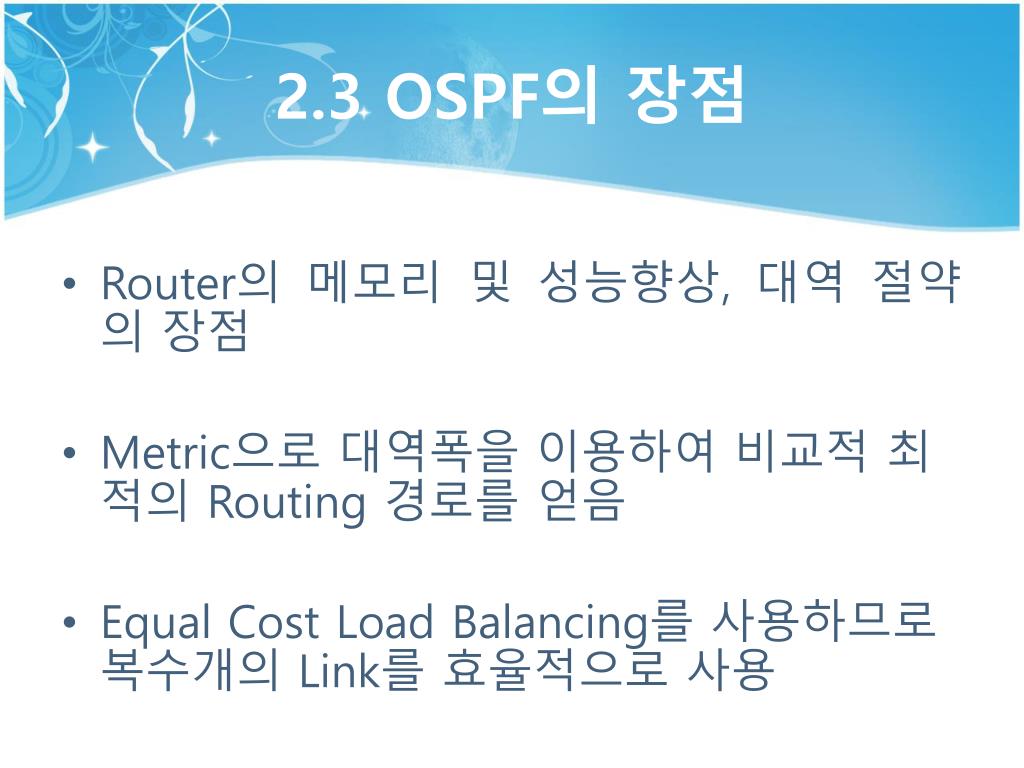

  26. 2.3 OSPF의 장점 • Router의 메모리 및 성능향상, 대역 절약의 장점 • Metric으로 대역폭을 이용하여 비교적 최적의 Routing 경로를 얻음 • Equal Cost Load Balancing를 사용하므로 복수개의 Link를 효율적으로 사용

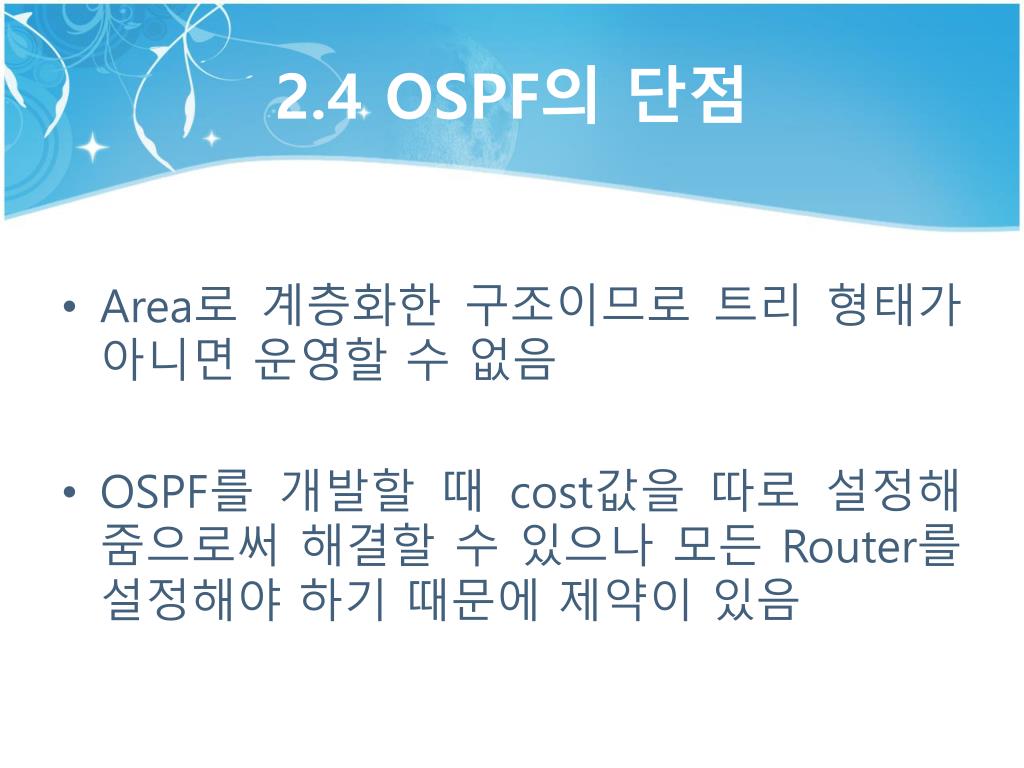

  27. 2.4 OSPF의 단점 • Area로 계층화한 구조이므로 트리 형태가 아니면 운영할 수 없음 • OSPF를 개발할 때 cost값을 따로 설정해 줌으로써 해결할 수 있으나 모든 Router를설정해야 하기 때문에 제약이 있음

  28. 2.4 OSPF의 단점 • Routing 테이블이 변경될 경우 cost값을 재계산해 전송해야 하기 때문에 RIP에 비해 복잡 • RIP는 Hop-count와 경로만을 전달하지만 OSPF의 경우 보다 다양한 정보를 다루기 때문에 그만큼 CPU나 메모리 소모가 큼

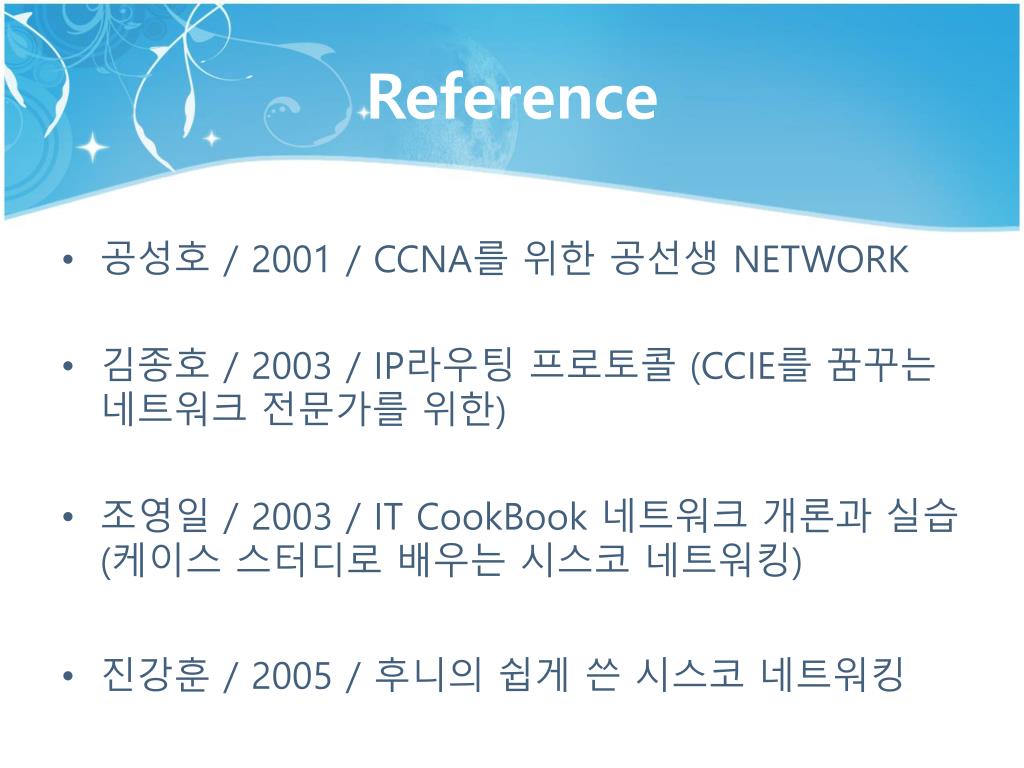

  29. Reference • 공성호 / 2001 / CCNA를 위한 공선생 NETWORK • 김종호 / 2003 / IP라우팅 프로토콜 (CCIE를 꿈꾸는 네트워크 전문가를 위한) • 조영일 / 2003 / IT CookBook 네트워크 개론과 실습(케이스 스터디로 배우는 시스코 네트워킹) • 진강훈 / 2005 / 후니의 쉽게 쓴 시스코 네트워킹

  30. Q & A?
